590调速器基本设置步骤

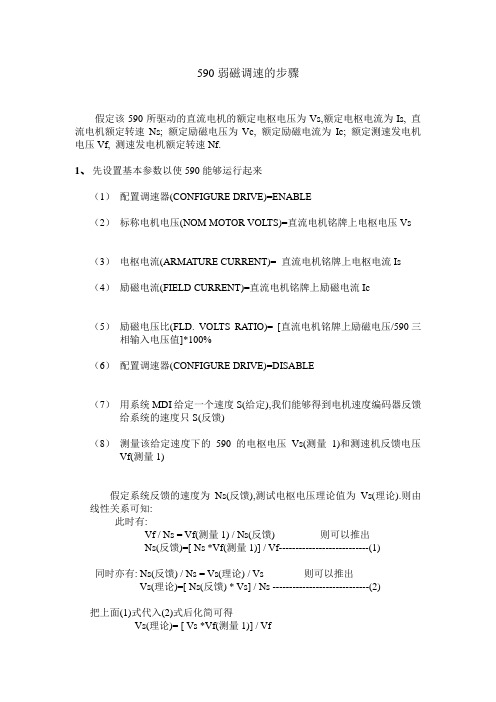

590弱磁调速的步骤假定该590所驱动的直流电机的额定电枢电压为Vs,额定电枢电流为Is, 直流电机额定转速Ns; 额定励磁电压为Vc, 额定励磁电流为Ic; 额定测速发电机电压Vf, 测速发电机额定转速Nf.1、先设置基本参数以使590能够运行起来（1）配置调速器(CONFIGURE DRIVE)=ENABLE（2）标称电机电压(NOM MOTOR VOLTS)=直流电机铭牌上电枢电压Vs （3）电枢电流(ARMATURE CURRENT)= 直流电机铭牌上电枢电流Is （4）励磁电流(FIELD CURRENT)=直流电机铭牌上励磁电流Ic（5）励磁电压比(FLD. VOLTS RATIO)= [直流电机铭牌上励磁电压/590三相输入电压值]*100%（6）配置调速器(CONFIGURE DRIVE)=DISABLE（7）用系统MDI给定一个速度S(给定),我们能够得到电机速度编码器反馈给系统的速度只S(反馈)（8）测量该给定速度下的590的电枢电压Vs(测量1)和测速机反馈电压Vf(测量1)假定系统反馈的速度为Ns(反馈),测试电枢电压理论值为Vs(理论).则由线性关系可知:此时有:Vf / Ns = Vf(测量1) / Ns(反馈) 则可以推出Ns(反馈)=[ Ns *Vf(测量1)] / Vf---------------------------(1)同时亦有: Ns(反馈) / Ns = Vs(理论) / Vs 则可以推出Vs(理论)=[ Ns(反馈) * Vs] / Ns -----------------------------(2)把上面(1)式代入(2)式后化简可得Vs(理论)= [ Vs *Vf(测量1)] / Vf如果此时Vs(理论) ≈Vs(测量1)且误差在5%以内,就可以进行下面的步骤,如果过大,则需要调整系统与给定速度变化的相关参数(例如:主轴齿轮比,档位速度等等)2、调整好上述参数后(相当于做了一个参数校准),开始进行闭环设置(1)关闭电源并设置校准板的校准电压为直流电机额定转速Ns对应的测速电机的电压Vf(设定1) (需要通过计算).也就是10V满给定时的测速机反馈电压Vf(设定1)=Vf(测量1) * Vs / Vs(测量1)(2)然后开电在配置调速器(CONFIGURE DRIVE)=ENABLE下设定速度反馈选择(SPEED FBK SELECT)如是测速机则选择:测速机(ANALOG TACH)(3)配置调速器(CONFIGURE DRIVE)=DISABLE(4)看是否生效,用手盘动直流电机,在590的诊断模式下看速度反馈(SPEEDFEEDBACK)是否有变化,如有则成功.3、进行弱磁设定(1)关闭电源并设置校准板的校准电压为在弱磁时最高主轴电机转速对应的测速电机的电压Vf(设定2) (需要通过计算)Vf(设定2)= Vf(设定1) * Ns(最高) / Ns(2)然后开电在设置参数(SETUP PARAMETERS)中设定励磁有效(FIELD ENABLE=ENABLE)励磁控制模式(FLD. CTRL MODE=CURRENT MODE)最小励磁电流(MIN FIELD CURRENT=10%)最大电压(MAX VOLTS=100%)励磁弱磁使能(FLD. WEAK ENABLE=ENABLE)(3) 最后存储所设置的参数。

590调机步骤：1、励磁调试：590上控制电源，先把励磁的控制方式改为电压控制（默认是电压控制），把电压比率从较小开始，一般可以从20%开始；在确认励磁线与电枢线接正确，控制端子线接线正确，速度给定电位器降为零后，合闸启动590，这时励磁电压会以380V×20%=76V的电压加到电机励磁线圈上，此时，把电压比率慢慢的加大，一直加到电机的励磁额定电压的90%，例如，额定励磁电压为180V就加到40%左右，从万能表上可以看到电压很平稳的慢慢加大380V×40%=152V，电压显示很平稳不会中跳动，表明一切正常。

正常之后，分闸停止590，把是电压比率调为额定励磁电压对应的比率，把励磁控制方式改为电流控制，把电流调为励磁的额定电流。

再次合闸启动590，能看到励磁电流慢慢的加到额定电流，从诊断中，励磁电流给定与励磁电流反馈相差不到0.1%，励磁触发角在1-2角度内变动，表明励磁电流控制正常。

完成励磁调试，分闸停止590。

保存参数。

2、电枢调试：上590控制电源，先把励磁调置为禁止，把590的输出电流调为电机电枢额定电流的30%，把电流极限参数设置为20%，电流限幅设置为0%，速度环的反馈方式选为电压反馈；在确认励磁线与电枢线接正确，控制端子线接线正确，速度给定电位器降为零后，合闸启动590。

此时，先从诊断中看速度反馈是否有数值，正常数值应为0%，如有一不停变化的值在里面，表明反馈有零飘，这种原因多数是地线没有接好，检查地接是否接好，对地电阻是否达到要求（不大于8欧母）；然后，再加10%的速度给定，但电机不会转动，因为没有给出励磁，电流限幅为0，从诊断中应看到有100%的电流给定，电流反馈为0，这时表明590启动正常；此时，再回到电流环里的电流限幅里，从0%慢慢的加上来，一直加到20%，对应电流极限中的20%，这时从电流表中能看到电流慢慢的加大，从电抗器传出电流流过的声音，在诊断中对比电流给定与电流反馈，相差不能超过5%（在没有做电流自整定之前这个值会大点）。

590C直流调速器参数快速设置说明（精）590C直流调速器参数快速设置说明;开机后按M键出现DIAGNOSTIS后按向下键找到SET UP PARAMETERS（设定参数），按M键进入菜单，按向下键找到FIELD CONTROL（励磁控制），按M键进入，找到FLD.CTRL MODE（励磁控制方式），按M键进入菜单，把VOLTAGE CONTROL（电压控制）改成CURRENT CONTROL（电流控制），按两次E键退出；按向下键找到SPEED LOOP（速度环），按M键进入，按向下键找到SPEED FBK SELECT（速度反馈选择），按M键进入菜单，按向上或向下键选择ARM VOLTS（电枢电压反馈）、ANALOG TACH（测速反馈）或ENCODER（编码反馈），选择反馈方式是根据所选的配件板及实际电机使用的反馈方式；按E键退出。

参数保存：按M键直到出现DIAGNOSTS（诊断）后，按向上的键找到PARAMETER SAVE，按M进入，然后按向上的键，参数自动保存。

按E键一直退到底。

*自动调节步骤（此过程一定不能少）：手动去掉电机的励磁，为电机做一次自动调节，夹紧电机的轴，然后在CURRENT LOOP（电流环）中，找到AUTOTUNE菜单，将OFF改为ON，然后在10秒内启动调速器，调速器的RUN灯将闪烁，在这个过程中请不要给停止，完成自动调节后调速器会自动释放接触器线圈，然后保存参数。

接好电机的励磁，启动调速器。

调试注意事项：调试过程中要注意电源不能有短路或缺相，调速器的控制端子为直流低压，一定要注意不能让高压进入，设好参数启动后，测量励磁电压是否正确，然后再升降速。

在升速过程中注意观测电机的励磁电压和电枢电压是否正常。

590C面板电枢电流，励磁电流，电枢电压设定在面板上有六个小电位器，从左到右依次为：第一个为电枢电流百位，第二个为电枢电流十位，第三个为电枢电流个位，第四个为励磁电流十位，第五个为励磁电流个位，第六个为励磁电流小数点位。

欧陆590直流调速器调试步骤目录型号说明2操作面板的使用3接线41、主回路接线42、控制端子接线53、查看控制端子配置7默认控制端子基本接线8必要的修改参数10浏览内部设置11系统菜单目录13通电运行15中英文对照报警说明16附录参数表24一、型号说明担号变・t1WMJ^iSr59OP■590—4<?EK."T>zt>■-■|r-^.^=0■I JI _1jn-,凹他#t 磷卑oe JS*4dr 出电握-屉处值运牛竝曰r 丼为坦剩叮产皿蚣肛酋»n ]咗=1牛上L .CHI 壬占=1m A004O-4OA-0070-7OA <3110-]10A,盯15*二卩占启扎01ac»=L 8UA.□2：70=27U-A C380-S80A .OSOO-MIO-A25=725A.O 呂申"■呂3-OAdSOC»~SOO/k1」580—158O/\LZC»e>-1■1■Pg 宀卫二!M-卫二仙几・27<JIJ —27-UUA应翘心己皱脸•1口社i*ft 电i 旦叛血小 220O LC 22OV f±30*i>g ■创血 500(He500V <士JO^.，Nl/石CHz sew IMJC &OOV <±]i>^i.J 50L '«JHZ rIXiJr-Kj 4*5>占閒SDOicrfi.^nv r ±ECF^)<IJi l-C 炎'屯>-1•=*i!目他報m 连i ■內总LW ：日：包齐q 4备以总fJLMirr 帜坦站在饰£扭而〉较备M*勒金证出kHIr 琴挤05CK1_(J4剧叫却用户用必rfj-」-HA.「比曲业工曲IM-讨鼓1食冷第三位揪件舉号aJh ：准<[P20->的悍卩・面战越從 第到仇操作平白 0-尢燥tv T 吿 etui:5 ■»•円血『杓确址阳严帕界Jfrii/i.VUK-& ]-R=SiiFi-OEt-=Lfr v^i K 参nl 」IdFU [嗣好丁-谢7sp-1'if^i^Lft (爭也冃」IJK 务F 唧:iJT=止:比利带£⑥邑冃扌门IDA 务TMIO斥■•+.億了布JW ：忙选的丘蹴类理鞘垃呢cjL'ii-^^/r-■+?<■(>>RAM =lllfl^.屯缶EMV =^P4HS t侍遥捜刑1EWP-^i^S 1卿科丸泮艸维一仃:逸、丨战璃比导汀雏一I ：选!744*•叫僅・」：荷別•韋T MW?麺貳段罠裁的辿顾口=卫柞瑚锻邃J 嗯 E i W-EIAS<-11/l^.ic 如硕屮1吱期<RS46^il ) FROF=pTDrLbUN 切说 LJNK-IJNK L 糙粘1佛垃 H••it三卷牛宇徇堰电了辅助电浙o=z ■J^iH ：W'U^S 1J s i^J 23tov 111；r^ro^t ]5筑歸HE *典宥人：1i 磺A.旳杂型豁4眄115=110V 崔U 22ty\'<11；lflT^.J-S0/MIH.ZZZ4>=ZZU¥i'J 244FV |正琵10%>A-S:-*-三位牛宁鞫规世『特祇工繰选戊羽川=從有牛卜轴i 选宜1二、操作面板的使用。

SSD590系列直流调速步骤SSD590系列直流调速器的一般调试步骤SSD590系列直流调速器的一般调试步骤归纳如下：1．先根据电机的名牌参数，参照SSD590系列使用手册中文说明书第51~52页的说明设置好电枢电流、电枢电压、励磁电流、交流或直流反馈，反馈电压的设定值。

具体设置方法如下：翻开操作面板的下翻板，可看到有六只0~9的拨盘电位器，其中左面3只电位器供设置电枢电流用，其权从坐至右排列为：百位、十位、个位；右面3只电位器供设置励磁电流用，其权从坐至右排列为：十位、个位、小数点后一位；在六只拨盘电位器的右面有四只拨动小开关，其设置方法如下：开关电枢电压（伏）150 175 200 225 250 275 300 325 350 375 400 425 450 475 500 525 1 1 0 1 0 1 0 1 0 1 0 1 0 1 0 1 0 2 1 1 00 1 1 0 0 1 1 0 0 1 1 0 0 3 1 1 1 1 0 0 0 0 1 1 1 1 0 0 0 0 4 1 1 1 11 1 1 1 0 0 0 0 0 0 0 0例：有一电机的名牌参数为电枢电压440V；电枢电流329A；励磁电压180V；励磁电流12.5A；额定转速1500转/分；所带直流测速电机参数为2000转/110伏。

那六只拨盘电位器的数值从左至右应分别设置为：3、2、9、1、2、5；四只拨动小开关从上至下应分别设置为：0、0、1、0或1、1、0、0；将安装在面板左下方测速板上的交、直流反馈选择开关打在直流DC反馈位置；直流反馈值约为110÷2000×1500=82.5伏，于是要将反馈量的百位开关（0或100）打在0位置，将下面的十位拨动开关打在8位置（代表80），将上面的个位拨动开关打在3位置（代表3）。

2．调速器首次通电时，在将四个操作键（↑键、↓键、E键、M键）都按下的情况下，给调速器送控制电源（使调速器的所有参数都恢复到出厂缺损值），此时，调速器液晶屏上行显示：DIGITAL DC DRIVE；下行显示：MENU LEVEL。

欧陆590直流调速器使用方法1.安装：首先，将欧陆590直流调速器固定在适当的位置上，并确保设备与电源以及电机连接。

使用正确的电缆和连接器连接电源和电机，确保电路接线正确。

2.参数设置：根据实际需要，设置欧陆590直流调速器的各项参数。

调速器通常具有一些可调节的参数，如最大电压、最大电流、加速时间、减速时间、速度比例等。

根据电机和负载的要求，适当调整这些参数值。

3.控制方式选择：欧陆590直流调速器提供多种控制方式，如手动控制、自动控制、外部控制等。

根据实际需求，选择适当的控制方式。

4.启动和停止：将电源打开后，按下调速器的启动按钮，电机就会开始运转。

若需要停止电机运转，按下调速器的停止按钮即可。

5.调速：通过调整欧陆590直流调速器的旋钮或面板上的按键，可以调整电机的运行速度。

一些调速器还可以设置预定的速度，并通过外部信号控制电机的运行速度。

6.保护功能：欧陆590直流调速器通常具有多种保护功能，如过载保护、过温保护、短路保护等。

当出现异常情况时，调速器会自动切断电源，以保护电机和调速器。

7.故障排除：在使用过程中，如果遇到电机无法启动、速度不稳定等问题，可以检查电源、电机和调速器的连接是否良好，参数设置是否正确等。

如果问题无法解决，可以根据调速器说明书中的故障排除指南进行排查。

8.维护保养：定期检查欧陆590直流调速器的连接和固定情况，确保设备正常运行。

保持调速器的干燥清洁，防止灰尘和湿气进入设备。

根据使用情况，定期更换电容器、散热风扇等易损耗部件。

总结：欧陆590直流调速器的使用方法主要包括安装、参数设置、控制方式选择、启动和停止、调速、保护功能、故障排除以及维护保养。

正确使用欧陆590直流调速器可以实现电机的精确调速，提高设备的可靠性和运行效率。

但在操作过程中，需注意安全使用，并按照使用说明进行操作。

希望上述信息对您有所帮助。

基本参数设置1，设置电机参数：MENU LEVEL →ONFIGURE DRIVE →CONFIGURE ENABLE →ENABLED (面板灯开始闪烁)MENU LEVE →CONFIGURE DRIVE →NOM MOTOR VOLTS 电机的额定电压440VMENU LEVE →CONFIGURE DRIVE →ARMATURE CURRENT 电机的额定电流140AMENU LEVE →CONFIGURE DRIVE →FILED CURRENT 励磁电流7.56A再将MENU LEVEL →CONFIGURE DRIVE →CONFIGURE ENABLE 改为DISABLED(面板停止闪烁)2，参数保存：MENU LEVEL →PARAMETER SAVE 按一下M键，显示UP TO ACTION, 按一下向上键，会显示FINISHED 就表示保存好了。

备注：参数使用修改使用上下键，进入下一级菜单按M键，退出按E键→按一下M键3，速度反馈选择：MENU LEVEL--->SETUP PARAMETERS--->SPEED LOOP--->SPEED FBK SELECT--->ANALOG TACH(ANALOG TACH 是测速机反馈，ARM VOLTS FBK 是电枢电压反馈，ENCODER 是编码器反馈) 目前用的是测速机反馈电机自带测速机4，励磁控制模式的选择：MENU LEVEL--->SETUP PARAMETERS--->FIELD CONTROL--->FLD.TRL MODE--->CURRENT CONTROL选用励磁电流控制。

电流控制为闭环控制，电压控制为开环控制，电压的设置为：180/380=0.47.2 通常我们设置为50%已经足够的，不必设置太高，否则励磁电压升高，对电机损耗大，电机容易烧坏！具体设置：FIELD CONTROL FLD VOLTS RATIO 设置为45%。

欧陆590直流调速器调试步骤第一步：检查设备和工具确保调试过程中需要使用的设备和工具准备齐全并处于正常工作状态。

这包括直流调速器、电缆、控制台、电流表、电压表、示波器等。

第二步：连接设备使用正确的电缆将直流调速器与电源和电机连接起来。

确保连接的牢固可靠，避免因松动而影响调试效果。

第三步：检查电源在正式调试前，需要先检查电源情况。

确保电源线路的连接正确，电源电压稳定，并且能够满足直流调速器的要求。

第四步：校验和设置参数使用控制台或计算机连接直流调速器，并校验和设置相关的参数。

这些参数包括电机的额定电压、额定电流、速度控制模式等。

第五步：逐步加速电机将电机连接到直流调速器后，先将控制台或计算机设置为低速模式。

通电后，逐渐加速电机，观察其运行状况和速度控制效果。

如有异常情况，需要及时停止调试和排查故障。

第六步：调整PID参数第七步：检查输出电压和电流在调试过程中，需使用电流表和电压表等仪器，实时监测输出电压和电流的波动情况。

如有突变或超出范围的情况，则需要停止调试并检查设备和线路是否正常。

第八步：进行负载测试在完成基本的调试后，可以进行负载测试，以测试直流调速器在不同负载条件下的性能表现。

通过监测输出电流和电压的变化，检查直流调速器的响应速度和控制精度。

第九步：记录和分析数据在调试过程中，需要详细记录各项参数和测试结果，并进行数据分析。

这有助于后续的故障排查和性能优化。

第十步：整理设备和现场调试完成后，需要整理设备和现场。

检查设备连接是否牢固，线路是否整齐，并保持现场的清洁和整洁。

以上步骤仅为调试欧陆590直流调速器的基本步骤，具体的调试过程可能因设备型号、厂家要求等而有所不同。

在进行调试前，一定要详细阅读设备的使用手册和相关资料，以确保操作的正确性和安全性。

【关键字】精品590C基本调试步骤调速器的快速设定参数快速设置说明：通电开机后按M键出现DIAGNOSTIS后按向下键头找到SET UP PARAMETERS(设定参数)，按M键进入菜单，按向下键找到FIELD CONTROL（励磁控制），按M键进入找到FLD.CTRL MODE(励磁控制方式),按M键进入菜单，把VOLTAGE CONTROL(电压控制)改成CURRENT CONTROL（电流控制），按两次E键退出；按向下键头找到SPEED LOOP(速度环)，按M键进入，按向下键找到SPEED FBK SELECT(速度反应选择)，按M进入菜单，按向上或向下键选择ARM VOLTS（电枢电压反应）、ANALOG TACH(测速反应)或ENCODER(编码反应)，选择反应方式是根据所选的配件板及实际电机使用的反应方式；按E键退出.参数保存：按M键直到出现DIAGNOSTS(诊断)后，按向上的键头找到PARAMETER SA VE ,按M进入，然后按向上键头，参数自动保存。

按E键一直退到底。

自动调节步骤（此过程一定不能少）：手动去掉电机的励磁（如果是内部励磁，则不用去掉励磁线，调速器会自动禁止磁场），为电机做一次自动调节，为了防止电机有剩磁，请夹紧电机的轴，然后在SET UP PARAMETERS(设定参数)下面找到CURRENT LOOP(电流环)，按M键进入后,按上下箭头找到AUTOTUNE菜单，按M键进入,将OFF改为ON(新版本是ARMA TURE),然后在10秒内启动调速器，此时调速器的RUN灯将闪烁，在这个过程中请不要给调速器停止信号和速度给定信号。

完成自动调节后调速器会自动释放接触器线圈，AUTOTUNE参数也会自动变回到OFF状态,最后保存参数。

(参数保存：按M键直到出现DIAGNOSTS(诊断)后，按向上的键头找到PARAMETER SA VE ,按M进入，然后按向上键头，参数自动保存.保存完成后,按E键一直退到底。
