结构专业校对要点(2011-10版)

编号：010结构专业设计图纸校对记录单工程名称：设计号：设计人：校对人：日期：请在出图时将此表交到秘书处，如出图无此表，秘书处一律不收图纸。

图号校对内容自我评价校对评价石工具体意见整改情况一、目录1）、排序是否合理2）、图纸编号是否与目录相符二、总图1）、地沟及盖板选用是否合理2）、挡土墙选用是否合理3）、围墙基础及大样是否合理4）、道路地基处理是否合理三、总说明1）、是否采用我院最新版本2）、概述内容是否与本工程相匹配3）、活荷载取值是否正确4）、材料选择是否合理四、基础平面1）、有无指出地质报告的出处及对地质情况描述。

2）、持力层、地基承载力选择是否正确。

3）、地下水对砼有关侵蚀性描述是否正确。

4）、桩总数量、验桩数量、单桩承载力特征值5）、桩端头大样是否正确6）、桩型桩径选择是否正确7）、基础中心与轴线不重合时，是否有关系尺寸8）、柱子是否详细定位。

9）、天然基础底面如不在同一标高，需加深时，是否采用放坡处理，注明尺寸，画出剖面图是否注明每步高宽尺寸和最低处的标高。

10）、承台标高，基础标高，地梁标高是否准确11）、基础梁是否已注明与轴线的关系；在特殊部位，如沉降缝处要注意基础及基础梁的相互关系及与室外地面标高的关系。

12）、坐标定位是否与建筑专业相吻合13）、施工阶段降水要求是否合理结构专业设计图纸校对记录单工程名称：设计号：设计人：校对人：日期：请在出图时将此表交到秘书处，如出图无此表，秘书处一律不收图纸。

图号校对内容自我评价校对评价石工具体意见整改情况五、基础详图及节点大样1）、编号及尺寸等与基础平面图索引是否一致，有关的基础断面尺寸是否符合计算的要求。

2）、绘制的基础部分构造、尺寸、基础的埋置深度、基底标高、垫层材料、厚度是否正确。

3）、独立基础大小及构造是否符合规范要求。

4）、对沉降观测有要求时，是否注明沉降观测位置及大样。

六、柱表及墙表1）、是否与平面图中准确对应。

2）、墙柱变截面时是否表达清楚。

结构专业校对中常见问题总结结构专业校对中常见问题总结1结构专业校对中常见问题总结一、电算1.技术统一措施中确定的计算参数讨论通过后，不经专业负责人或总工同意原则上不得修改。

（参数选用时建议根据规范自行核对一遍）2.荷载输入时，一般情况应按项目技术统一措施中的荷载统计值输入，恒载值如有特殊情况时应按实际自行导算输入。

如建筑房间使用功能的活载值在统一措施中没有且在荷载规范中查不到时，输入值应与专业负责人协商。

荷载输入时应认真细致，易忽略处的荷载应特别注意：如地下一层砼外墙上一层的填充墙荷载、剪力墙开洞时洞口的填充墙荷载、剪力墙上下层长度变化时下层剪力墙上的填充墙荷载、公共建筑屋面由于设备基础较多而增加的荷载、建筑玻璃钢雨棚、电梯机房顶部吊钩梁等。

对于荷载情况基本相同的建筑，荷载输入时必须协调统一，如住宅、医院住院楼、办公楼、学校宿舍等。

3.注意框剪结构0.2Q调整：高规8.1.4条规定V f≥0.2Vo的楼层，框架总剪力不调整，如不满足则按0.2Vo和1.5Vf,max的较小值调整。

对于框架柱从下至上基本不变的结构，应取对应地震作用标准值的结构底层总剪力；对框架柱数量从下至上分段有规律变化的结构，应取每段底层结构对应于地震作用标准值的总剪力。

Vf,max也按上述原则确定。

模型中0.2Q调整的分段数依上述原则确定。

24.平面大洞口周边楼板需加强，荷载输入时注意恒载值。

例如武威医院平面大洞口周边楼板、高层住宅楼电梯周边楼板等。

具体设计时，设计人应及时与专业负责人或校对人沟通，提前确定加强板厚范围。

5.电算时，模型中的楼面次梁应根据跨度、荷载分布情况合理估算截面输入，并根据电算配筋结果确定核对次梁截面，使次梁配筋率在合理范围内。

同时注意主次梁高度关系，当主梁2排配筋时，主梁宜比次梁高100；当主梁1排配筋时，主梁可比次梁高50或等高；对于梁宽度大于填充墙宽度可能对建筑或设备专业有影响时，应在输入截面时与相关专业沟通确定，例如：楼梯间侧边梁、设备管井周边梁、电梯井道的周边梁等。

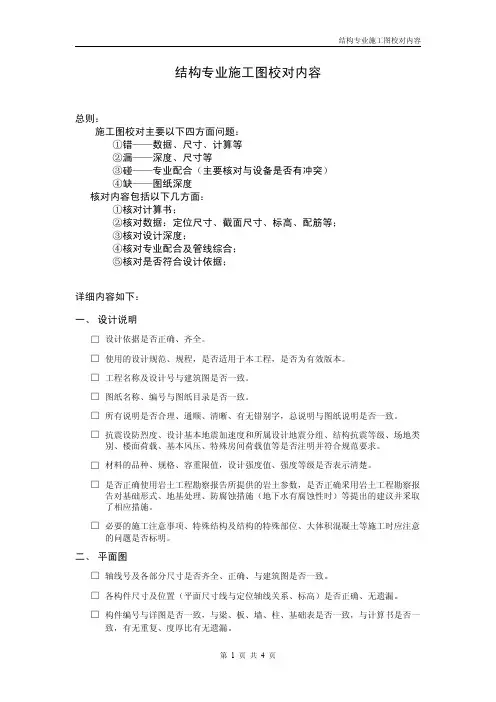

结构专业施工图校对内容总则：施工图校对主要以下四方面问题：①错——数据、尺寸、计算等②漏——深度、尺寸等③碰——专业配合（主要核对与设备是否有冲突）④缺——图纸深度核对内容包括以下几方面：①核对计算书；②核对数据：定位尺寸、截面尺寸、标高、配筋等；③核对设计深度；④核对专业配合及管线综合；⑤核对是否符合设计依据；详细内容如下：一、设计说明□设计依据是否正确、齐全。

□使用的设计规范、规程，是否适用于本工程，是否为有效版本。

□工程名称及设计号与建筑图是否一致。

□图纸名称、编号与图纸目录是否一致。

□所有说明是否合理、通顺、清晰、有无错别字，总说明与图纸说明是否一致。

□抗震设防烈度、设计基本地震加速度和所属设计地震分组、结构抗震等级、场地类别、楼面荷载、基本风压、特殊房间荷载值等是否注明并符合规范要求。

□材料的品种、规格、容重限值，设计强度值、强度等级是否表示清楚。

□是否正确使用岩土工程勘察报告所提供的岩土参数，是否正确釆用岩土工程勘察报告对基础形式、地基处理、防腐蚀措施（地下水有腐蚀性时）等提出的建议并釆取了相应措施。

□必要的施工注意事项、特殊结构及结构的特殊部位、大体积混凝土等施工时应注意的问题是否标明。

二、平面图□轴线号及各部分尺寸是否齐全、正确、与建筑图是否一致。

□各构件尺寸及位置（平面尺寸线与定位轴线关系、标高）是否正确、无遗漏。

□构件编号与详图是否一致，与梁、板、墙、柱、基础表是否一致，与计算书是否一致，有无重复、度厚比有无遗漏。

□砌体结构的砖墙、墙垛的厚度、高厚比、最小构造尺寸是否符合规定；砖及砂浆强度等级是否注明；过梁、圈梁、构造柱、女儿墙和阳台、外廊及楼梯栏板、小柱等小构件的位置、截面、锚固长度等是否表示清楚。

□砌体结构的墙体材料（包括±0.000以下的墙体材料）、房屋总高度、层数、层高、高宽比和横墙最大间距是否符合规范要求。

□引用详图号及剖面号，与有关专业图纸是否一致。

□预留洞位置及尺寸，与有关专业是否会签一致；洞口加强措施是否合理。

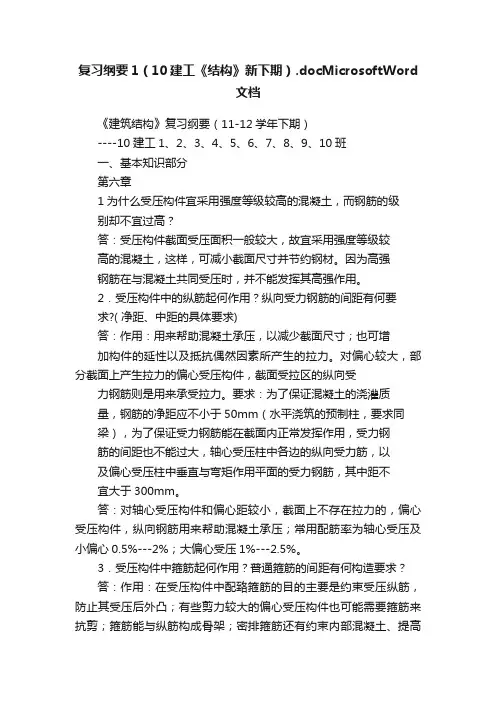

复习纲要1（10建工《结构》新下期）.docMicrosoftWord文档《建筑结构》复习纲要（11-12学年下期）----10建工1、2、3、4、5、6、7、8、9、10班一、基本知识部分第六章1为什么受压构件宜采用强度等级较高的混凝土，而钢筋的级别却不宜过高？答：受压构件截面受压面积一般较大，故宜采用强度等级较高的混凝土，这样，可减小截面尺寸并节约钢材。

因为高强钢筋在与混凝土共同受压时，并不能发挥其高强作用。

2．受压构件中的纵筋起何作用？纵向受力钢筋的间距有何要求?( 净距、中距的具体要求)答：作用：用来帮助混凝土承压，以减少截面尺寸；也可增加构件的延性以及抵抗偶然因素所产生的拉力。

对偏心较大，部分截面上产生拉力的偏心受压构件，截面受拉区的纵向受力钢筋则是用来承受拉力。

要求：为了保证混凝土的浇灌质量，钢筋的净距应不小于50mm（水平浇筑的预制柱，要求同梁），为了保证受力钢筋能在截面内正常发挥作用，受力钢筋的间距也不能过大，轴心受压柱中各边的纵向受力筋，以及偏心受压柱中垂直与弯矩作用平面的受力钢筋，其中距不宜大于300mm。

答：对轴心受压构件和偏心距较小，截面上不存在拉力的，偏心受压构件，纵向钢筋用来帮助混凝土承压；常用配筋率为轴心受压及小偏心0.5%---2%；大偏心受压1%---2.5%。

3．受压构件中箍筋起何作用？普通箍筋的间距有何构造要求？答：作用：在受压构件中配臵箍筋的目的主要是约束受压纵筋，防止其受压后外凸；有些剪力较大的偏心受压构件也可能需要箍筋来抗剪；箍筋能与纵筋构成骨架；密排箍筋还有约束内部混凝土、提高其强度的作用。

要求：箍筋的间距s，不应大于15d，同时也不应大于400mm和构件的短边尺寸。

在柱内纵筋绑扎搭接长度范围内的箍筋间距应加密至5d且不大于100mm（纵筋受拉时）或10d且不大于200mm（纵筋受压时）。

4．当截面具有内折角时，箍筋应如何处理？为什么不能采用带内折角的箍筋？答：处理：应把截面端部伸入柱中。

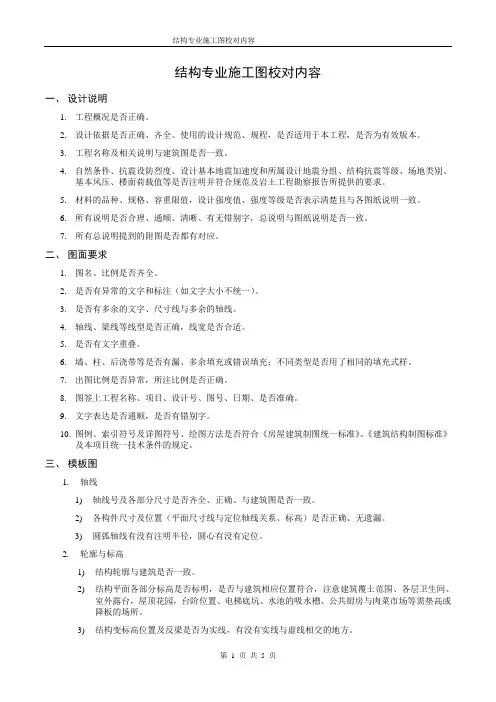

结构专业施工图校对内容一、设计说明1.工程概况是否正确。

2.设计依据是否正确、齐全。

使用的设计规范、规程，是否适用于本工程，是否为有效版本。

3.工程名称及相关说明与建筑图是否一致。

4.自然条件、抗震设防烈度、设计基本地震加速度和所属设计地震分组、结构抗震等级、场地类别、基本风压、楼面荷载值等是否注明并符合规范及岩土工程勘察报告所提供的要求。

5.材料的品种、规格、容重限值，设计强度值、强度等级是否表示清楚且与各图纸说明一致。

6.所有说明是否合理、通顺、清晰、有无错别字，总说明与图纸说明是否一致。

7.所有总说明提到的附图是否都有对应。

二、图面要求1.图名、比例是否齐全。

2.是否有异常的文字和标注（如文字大小不统一）。

3.是否有多余的文字、尺寸线与多余的轴线。

4.轴线、梁线等线型是否正确，线宽是否合适。

5.是否有文字重叠。

6.墙、柱、后浇带等是否有漏、多余填充或错误填充；不同类型是否用了相同的填充式样。

7.出图比例是否异常，所注比例是否正确。

8.图签上工程名称、项目、设计号、图号、日期、是否准确。

9.文字表达是否通顺，是否有错别字。

10.图例、索引符号及详图符号、绘图方法是否符合《房屋建筑制图统一标准》、《建筑结构制图标准》及本项目统一技术条件的规定。

三、模板图1.轴线1)轴线号及各部分尺寸是否齐全、正确、与建筑图是否一致。

2)各构件尺寸及位置（平面尺寸线与定位轴线关系、标高）是否正确、无遗漏。

3)圆弧轴线有没有注明半径，圆心有没有定位。

2.轮廓与标高1)结构轮廓与建筑是否一致。

2)结构平面各部分标高是否标明，是否与建筑相应位置符合，注意建筑覆土范围、各层卫生间、室外露台，屋顶花园，台阶位置、电梯底坑、水池的吸水槽、公共厨房与肉菜市场等需垫高或降板的场所。

3)结构变标高位置及反梁是否为实线，有没有实线与虚线相交的地方。

4)屋面、地下室平面是否为结构找坡，若建筑找坡是否考虑找坡荷载。

5)与邻接区域的梁、板连接关系与分缝是否正确。

结构专业施工图审查常见问题北京市工业设计研究院审图所肖振忠一、基本理念问题施工图设计文件中，设计依据及结构计算要求应分别按《北京市建筑工程施工图设计文件技术审查要点（2011年版）》第3.2.2及第3。

2。

3条执行，并应特别注意，所有计算机计算结果，应经分析判断确认其合理有效后方可用于工程设计。

有些设计人不加分析判断就生搬套用计算结果，甚至直接采用计算机出图并疏于校对审核，笔者认为这是设计理念上的肤浅与盲从,是不负责任的，也是有很大风险的，设计中应予以杜绝。

二、结构的规则性问题规则性设计是结构设计中的最重要内容之一。

多层结构也应注意结构的规则性，有些设计者认为只有高层结构才应注意结构的规则性而忽略多层结构，这是不正确的。

《抗规》表3。

4.3—1及表3.4.3-2分别列举的三平三竖不规则类型，设计人员应认真熟悉.达到其中一至两项的应为不规则结构，应采取相应的加强措施。

达到三项（或两项且其中一项很严重）时应为特别不规则,此时若是高层结构即应列入超限审查范畴，如是多层，也不能忽略,应按《抗规》3。

4.4-3条规定专门研究并采取有效的加强措施。

另外，结构规则性应该从方案阶段就介入和关注，这阶段能够改善是事半功倍的.三、关于双向地震与偶然偏心偶然偏心，在《高规》中出现两次，一次是4。

3.3条：规定计算单向地震时应考虑偶然偏心的影响,言外之意就是双向地震与偶然偏心可以不同时考虑。

另一次是3.4。

5条，规定在考虑偶然偏心影响的规定水平地震作用下，楼层竖向构件的最大水平位移和层间位移，不宜大于该楼层平均值的1.2倍，这意味着,高层位移和承载力计算时都应考虑偶然偏心。

双向地震，《抗规》5。

1。

1—3条规定：质量和刚度分布明显不对称的结构，应计入双向水平地震作用下的扭转影响.我们审查中在尺度把握上的标准是，在规定水平力偶偏下（多层可以不计偶偏)，多数层位移比超过1。

3时，应计入双向地震影响，因为规范没有明确规定,这也只是一种参考尺度。

结构专业施工图自检、校对、校审要点总则：施工图校对主要以下四方面问题：①错——数据、尺寸、计算等②漏——深度、尺寸等③碰——专业配合④缺——图纸深度核对内容包括以下几方面：①核对计算书；②核对数据：定位尺寸、截面尺寸、标高、配筋等；③核对设计深度；④核对专业配合及管线综合；⑤核对是否符合设计依据；○6核对标准构件是否采用公司制定的标准图。

审核一、计算书□ 抗震设防烈度、设计基本地震加速度和所属设计地震分组、结构抗震等级、场地类别、特征周期、结构类型、底部加强区高度、楼面荷载、基本风压、特殊部位荷载值等是否注明并符合规范要求。

是否与计算书及地勘报告一致。

□ 计算书内容是否完整：主体电算计算书应包括输入的结构总体计算总信息、周期、振型、地震作用、位移、结构平面简图、荷载平面简图、配筋平面简图等；基础计算；挡土墙计算；水池计算；楼梯计算等。

□荷载取值是否准确。

□计算假定是否与实际情况相符。

□结构选型及结构布置是否经济合理。

□ 结构计算总信息参数输入是否正确，自振周期、振型、层侧向刚度比、带转换层结构的等效侧向刚度比、楼层地震剪力系数、有效质量系数、嵌固层相关范围刚度比、底层刚度比、多塔结构是否进行分塔计算各指标等是否在工程设计的正常范围内并符合规范、规程要求。

□ 层间弹性位移（含最大位移与平均位移的比）、弹塑性变形验算时的弹塑性层间位移；墙、柱轴压比、柱有效计算长度系数等是否符合规范规定。

□ 地下室顶板和外墙计算，采用的计算简图和荷载取值（包括地下室外墙的地下水压力及地面荷载等）是否符合实际情况，计算方法是否正确。

□ 有人防地下室时，属于人防设计范围的内容是否在图中交待清楚，人防返回设计图是否满足平时设计需求。

□ 存在软弱下卧层时，是否对下卧层进行了强度和变形验算。

□ 单桩承载力的确定是否正确，群桩的承载力计算是否正确；桩身混凝土强度是否满足桩的承载力设计要求；当桩周有新近回填土时，是否考虑了桩侧负摩阻力。

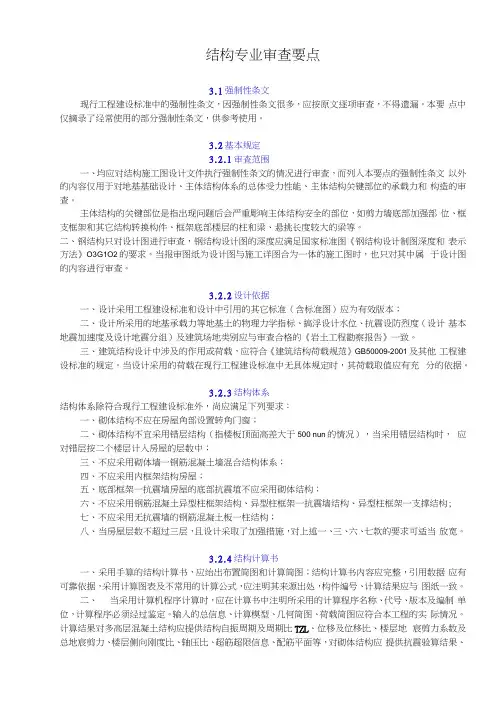

结构专业审查要点3.1强制性条文现行工程建设标准中的强制性条文，因强制性条文很多，应按原文逐项审查，不得遗漏。

本要点中仅摘录了经常使用的部分强制性条文，供参考使用。

3.2基本规定3.2.1审査范围一、均应对结构施工图设计文件执行强制性条文的情况进行审查，而列入本要点的强制性条文以外的内容仅用于对地基基础设计、主体结构体系的总体受力性能、主体结构关键部位的承载力和构造的审查。

主体结构的关键部位是指出现问题后会严重彫响主体结构安全的部位，如剪力墙底部加强部位、框支框架和其它结构转换构件、框架底部楼层的柱和梁、悬挑长度较大的梁等。

二、钢结构只对设计图进行审查，钢结构设计图的深度应满足国家标准图《钢结构设计制图深度和表示方法》O3G1O2的要求。

当报审图纸为设计图与施工详图合为一体的施工图时，也只对其中属于设计图的内容进行审查。

3.2.2设计依据一、设计采用工程建设标准和设计中引用的其它标准（含标准图）应为有效版本；二、设计所采用的地基承载力等地基土的物理力学指标、搞浮设计水位、抗震设防烈度（设计基本地震加速度及设计地震分组）及建筑场地类别应与审查合格的《岩土工程勘察报告》一致。

三、建筑结构设计中涉及的作用或荷载，应符合《建筑结构荷载规范》GB50009-2001及其他工程建设标准的规定。

当设计采用的荷载在现行工程建设标准中无具体规定时，其荷载取值应有充分的依据。

3.2.3结构体系结构体系除符合现行工程建设标准外，尚应满足下列要求：一、砌体结构不应在房屋角部设置转角门窗；二、砌体结构不宜采用错层结构（指楼板顶面高差大于500 nun的情况），当采用错层结构时，应对错层按二个楼层计入房屋的层数中；三、不应采用砌体墙一钢筋混凝土墙混合结构体系；四、不应采用内框架结构房屋；五、底部框架一抗震墙房屋的底部抗震埴不应采用砌体结构；六、不应采用钢筋混凝土异型柱框架结构、异型柱框架一抗震墙结构、异型柱框架一支撑结构;七、不应采用无抗震墙的钢筋混凝土板一柱结构；八、当房屋层数不超过三层，且设计采取了加强措施，对上述一、三、六、七款的要求可适当放宽。
