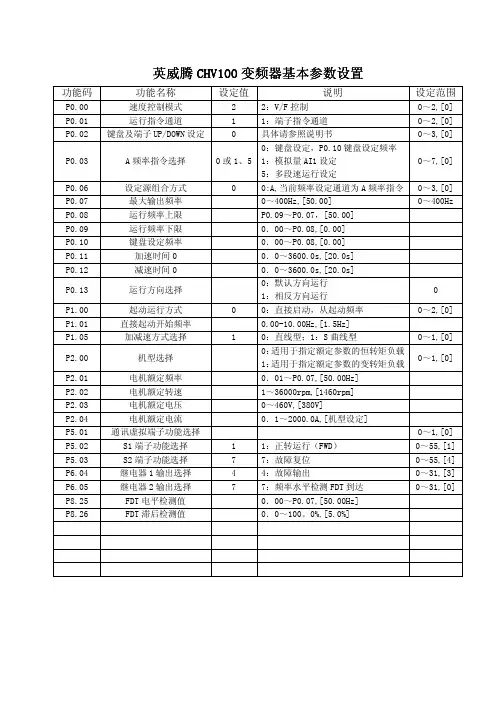

英威腾CHV100变频器变频器基本基本基本参数设置参数设置参数设置功能码功能名称设定值说明设定范围P0.00 速度控制模式 2 2：V/F 控制0～2,[0] P0.01 运行指令通道 1 1：端子指令通道 0～2,[0] P0.02 键盘及端子UP/DOWN 设定具体请参照说明书0～3,[0] P0.03 A 频率指令选择 0或1、5 0：键盘设定，P0.10键盘设定频率1：模拟量AI1设定5：多段速运行设定0～7,[0] P0.06 设定源组合方式 0 0:A,当前频率设定通道为A 频率指令 0～3,[0] P0.07 最大输出频率 0～400Hz,[50.00] 0～400HzP0.08 运行频率上限 P0.09～P0.07，[50.00] P0.09 运行频率下限 0．00～P0.08,[0.00] P0.10 键盘设定频率 0．00～P0.08,[0.00] P0.11 加速时间0 0．0～3600.0s,[20.0s] P0.12 减速时间0 0．0～3600.0s,[20.0s] P0.13 运行方向选择 0：默认方向运行 1：相反方向运行 0 P1.00 起动运行方式 0 0：直接启动，从起动频率 0～2,[0]P1.01 直接起动开始频率 0.00-10.00Hz,[1.5Hz] P1.05 加减速方式选择 1 0：直线型；1：S 曲线型0～1,[0]P2.00 机型选择 0：适用于指定额定参数的恒转矩负载1：适用于指定额定参数的变转矩负载 0～1,[0]P2.01 电机额定频率 0．01～P0.07,[50.00Hz] P2.02 电机额定转速 1～36000rpm,[1460rpm] P2.03 电机额定电压 0～460V,[380V]P2.04 电机额定电流 0．1～2000.0A,[机型设定] P5.01 通讯虚拟端子功能选择0～1,[0] P5.02 S1端子功能选择 1 1：正转运行（FWD） 0～55,[1] P5.03 S2端子功能选择 7 7：故障复位 0～55,[4] P6.04 继电器1输出选择 4 4：故障输出0～31,[3] P6.05 继电器2输出选择 7 7：频率水平检测FDT 到达 0～31,[0]P8.25 FDT 电平检测值 0．00～P0.07,[50.00Hz] P8.26 FDT 滞后检测值0．0～100。
英威腾chf100变频器说明书英威腾 CHF100 变频器说明书一、产品概述英威腾 CHF100 变频器是一款高性能的交流变频调速器，广泛应用于工业自动化领域的各种电机调速控制场合。
它采用了先进的控制技术和高品质的硬件设计，具有调速精度高、稳定性好、节能效果显著等优点。
二、技术规格1、输入电源电压范围：三相 380V 480V ± 15%频率范围：50/60Hz ± 5%2、输出电源电压范围：0 输入电压频率范围：0 600Hz3、控制方式V/F 控制无速度传感器矢量控制4、过载能力150%额定电流 60s，180%额定电流 10s5、调速精度开环：± 1%最高转速闭环：± 005%最高转速6、防护等级IP20三、安装与接线1、安装环境环境温度：－10℃ 50℃相对湿度：5% 95%（无凝露）避免安装在有腐蚀性气体、易燃气体、灰尘多、震动大的场所。
2、安装方式可以采用壁挂式或柜式安装。
3、接线注意事项确保输入和输出电源线连接正确，相序无误。
控制线应采用屏蔽线，并与电源线分开布线，以减少干扰。
四、操作面板说明1、显示区域可以显示频率、电流、电压、转速等运行参数。
2、按键功能“运行”键：启动变频器运行。
“停止”键：停止变频器运行。
“上/下”键：用于调节参数值和查看不同的参数。
“菜单”键：进入参数设置菜单。
五、参数设置1、基本参数电机额定功率、额定电压、额定电流、额定频率等。
2、运行参数加速时间、减速时间、频率上限、频率下限等。
3、保护参数过流保护值、过压保护值、欠压保护值等。
六、运行模式1、本地模式通过操作面板控制变频器的运行和停止，调节运行频率。
2、远程模式可以通过外部端子控制变频器的运行和停止，以及给定频率。
3、通信模式支持多种通信协议，如 Modbus、Profibus 等，实现与上位机的通信控制。
七、故障诊断与排除1、常见故障代码如“OC”表示过流故障，“OU”表示过压故障等。
变频器调试的基本方法和步骤变频器调试的基本方法和步骤：一、变频器的空载通电验1将变频器的接地端子接地。
2将变频器的电源输入端子经过漏电保护开关接到电源上。
3检查变频器显示窗出厂显示是否正常,如果不正确,应复位,否则要求退换。
4熟悉变频器的操作键。
一般的变频器均有运行(RUN)、停止(STOP)、编程(PROG)、数据P确认(DATAPENTER)、增加(UP、▲)、减少(DOWN、")等6个键,不同变频器操作键的定义基本相同。
此外有的变频器还有监视(MONITORPDISPLAY)、复位(RESET)、寸动(JOG)、移位(SHIFT)等功能键。
二、变频器带电机空载运行1.设置电机的功率、极数,要综合考虑变频器的工作电流。
2.设定变频器的最大输出频率、基频、设置转矩特性。
通用变频器均备有多条VPf曲线供用户选择,用户在使用时应根据负载的性质选择合适的VPf曲线。
如果是风机和泵类负载,要将变频器的转矩运行代码设置成变转矩和降转矩运行特性。
为了改善变频器启动时的低速性能,使电机输出的转矩能满足生产负载启动的要求,要调整启动转矩。
在异步电机变频调速系统中,转矩的控制较复杂。
在低频段,由于电阻、漏电抗的影响不容忽略,若仍保持VPf为常数,则磁通将减小,进而减小了电机的输出转矩。
为此,在低频段要对电压进行适当补偿以提升转矩。
一般变频器均由用户进行人工设定补偿。
3.将变频器设置为自带的键盘操作模式,按运行键、停止键,观察电机是否能正常地启动、停止。
4.熟悉变频器运行发生故障时的保护代码,观察热保护继电器的出厂值,观察过载保护的设定值,需要时可以修改。
变频器的使用人员可以按变频器的使用说明书对变频器的电子热继电器功能进行设定。
当变频器的输出电流超过其容许电流时,变频器的过电流保护将切断变频器的输出。
因此,变频器电子热继电器的门限最大值不超过变频器的最大容许输出电流。
三、带载试运行1.手动操作变频器面板的运行停止键,观察电机运行停止过程及变频器的显示窗,看是否有异常现象。
TH4108-M/A 变频器远程控制器说明书（英威腾变频器CHF 专用V5.2 –003）1、简介变频器远程控制器是一种远程操作变频器的智能仪表，通过RS485网络远程控制变频器的启动、停止、加速、减速、正反转，并实时显示变频器的设置频率、实际频率等状态信息。
通讯距离可长达1200米(9600bps)，有效减少变频器的干扰。
可接外置操作按钮，便于工程使用。
有主控/监听功能，便于组成计算机或PLC 的自动控制系统。
2、外观说明① ⑤ ⑤ ② ① ③ ④ ② ③ ④(图4-a)TH-4108AL 示意图（图4-c）TH-4108M 示意图① 设定值显示窗口，常态显示设定频率； ② 指示灯； ③ 按键；④ 旋转编码开关；⑤ 实际值显示窗口，常态显示实际频率。
远程控制器M 型共有5个按键，分别为STOP (停止)键、RUN (运行)键、▲(上升)键、▼(下降)键、FWD/REV (正向/反向)键；M 型有四个LED 灯，分别为 RUN (运行)、FWD/ REV (正反转)、ERR (错误指示)、COM (通讯)。
A 型共6个按键，分别为 RUN/STOP (运行/停止)键、FWD/REV (正向/反向)键、SET/FUN (设定/功能)键、▲(上升)键、▼(下降)键、主控主控/监听监听键；A 型多一个旋钮旋钮旋钮，顺时针相当于▲(上升)键，逆时针相当于▼(下降)键。
A型有五个LED灯，分别为RUN(运行)、FWD (正转)、REV（反转）、ERR(错误指示)、COM(通讯)。
外型及开孔尺寸: M型48*96mm，开孔尺寸45*93*65mm；A型80*160mm标准仪表，开孔尺寸76*151*135mm。
3、功能特点说明3.1 远程控制变频器的启动、停止、正转、反转、递增、递减变频器的频率。
3.2 光隔离RS485通讯，强驱动、防雷击防静电，抗干扰能力强。
3.3 可禁止变频器反转功能。
3.4 从机监听功能。
1：变频器自整定(1) 将轿厢吊起，卸下钢丝绳，确认电动机在空转时，不会出现安全故障。
(2) 将编码器按照要求装好，将编码器线对号入座。
(3) 将抱闸、抱闸强激接触器KMB和KMZ，变频器输入、输出接触器KMC和KMY有效吸合，观察抱闸是否打开，要确认电机空转时没有磨擦阻力。
(4) 把变频器参数A1-02设置为3，并根据第一章 3.2 所述设置变频器相关参数。
(5) 设定变频器，按照4.2.1所述方法，变频器菜单出现“AUTO-TUNING”。
共需输入7个数据，依次为：Rated V oltage 电机的额定电压〔V AC〕Rated current 电机的额定电流〔AAC〕Rated Frequency 电机的额定频率〔HZ〕Rated Speed 电机的额定转速〔RPM〕Number of Poles 电机极数Selected Motor 1/2 驱动电机号PG Pulses/Rev PG数旋转编码器脉冲数2：典型案例分析：(1) 电梯刚启动变频器就显示PGO故障PGO含义是反馈丢失，可能原因一：由于电气或机械原因抱闸没有张开，或电机机械性卡死。
可能原因二：编码器电源线脱落或虚接。
可能原因三：如果S曲线起动或停车时间设得太长，由于电梯起动或停车时电梯实际速度接近0速，曳引力较小，当轿厢处于重载或满载时，曳引机就有可能拖不动轿厢，此时变频器仍有速度指令输出，便出现PGO故障。
(2)电梯在运行中变频器突然显示OC故障OC含义是变频器过电流，可能原因一，编码器损坏，造成反馈不正常导致变频器在速度调节过程中过流。
可能原因二，电机绕组绝缘损坏，有短路现象也会产生过流。
可能原因三，负载太大，加速时间太短。
(3)电梯运行中变频器突然显示O V故障。
OV含义是主回路直流侧过电压。
可能原因一，模拟量给定电压有突降，可在变频器参数中加点加减速斜率，例C1-01=1S，C1-02=1S可能原因二，15KW以下的变频器输入电压E1-01参数设定不当，一般设400V，如设380V的话有可能向上减速时会出上述故障。
变频器调试的基本步骤-变频器的通用调试方法一、变频器的空载通电验1.将变频器的接地端子接地。
2.将变频器的电源输入端子经过漏电保护开关接到电源上。
3.检查变频器显示窗的出厂显示是否正常如果不正确应复位否则要求退换。
4.熟悉变频器的操作键。
一般的变频器均有运行(RUN) 、停止(STOP) 、编程(PROG) 、数据 P 确认 (DATAPENTER) 、增加(UP、▲) 、减少(DOWN、') 等 6 个键不同变频器操作键的定义基本相同。
此外有的变频器还有监视(MONITORPDISPLAY) 、复位(RESET) 、寸动(JOG) 、移位(SHIFT) 等功能键。
二、变频器带电机空载运行1.设置电机的功率、极数要综合考虑变频器的工作电流。
2.设定变频器的最大输出频率、基频、设置转矩特性。
VPf 类型的选择包括最高频率、基本频率和转矩类型等项目。
最高频率是变频器—电动机系统可以运行的最高频率由于变频器自身的最高频率可能较高当电动机容许的最高频率低于变频器的最高频率时应按电动机及其负载的要求进行设定。
基本频率是变频器对电动机进行恒功率控制和恒转矩控制的分界线应按电动机的额定电压进行设定。
转矩类型指的是负载是恒转矩负载还是变转矩负载。
用户根据变频器使用说明书中的VPf 类型图和负载特点选择其中的一种类型。
通用变频器均备有多条VPf 曲线供用户选择用户在使用时应根据负载的性质选择合适的VPf 曲线。
如果是风机和泵类负载要将变频器的转矩运行代码设置成变转矩和降转矩运行特性。
为了改善变频器启动时的低速性能使电机输出的转矩能满足生产负载启动的要求要调整启动转矩。
在异步电机变频调速系统中转矩的控制较复杂。
在低频段由于电阻、漏电抗的影响不容忽略若仍保持VPf 为常数则磁通将减小进而减小了电机的输出转矩。
为此在低频段要对电压进行适当补偿以提升转矩。
一般变频器均由用户进行人工设定补偿。
日立 J300 变频器则为用户提供两种选择:自行设定和自动转矩提升。
矿用绞车变频控制系统说明书上海华欣民福自控设备有限公司二零一四年十二月目录一概述----------------------------------------------------------------------1 二主要技术参数和使用环境-------------------------------------------1 2.1 设备参数--------------------------------------------------------------2 2.2试用标准---------------------------------------------------------------2 三设备系统介绍及特点-------------------------------------------------3 3.1 制动箱-----------------------------------------------------------------3 3.2 逆变箱-----------------------------------------------------------------3 3.3 本安操作台及控制箱-----------------------------------------------3 四系统调试----------------------------------------------------------------4 4.1 变频调试--------------------------------------------------------------5 4.2 单机调试-------------------------------------------------------------13 4.3 联机调试-------------------------------------------------------------13 4.4 开车步骤-------------------------------------------------------------22 4.4.1.开车顺序----------------------------------------------------------23 4.4.2.停止顺序----------------------------------------------------------23 4.5 变频面板介绍-------------------------------------------------------23 五变频故障及处理------------------------------------------------------24一、概述隔爆兼本质安全型智能化绞车变频控制系统，是我公司针对煤矿井下提升设备自主开发的。
海德汉系统数控机床调试资料机床安装调试1、机床的机、电装完⼯后，在通电前需进⾏安全检查。
上强电前将所有⾃动保护开关断开，检查所有管线的连接情况。
如果油管没有接好要将润滑，液压电机等断开。
将NC系统的电源断开（24VDC）：拔下在NC板上的三个插头（24VDC）、显⽰⾯板上的⼀个插头（24VDC）。
以免因电压不正常损坏主板和电⼦器件。
2、机床总电源上电后的电压检查。
总电源通电后，⾸先，分别检查三相电源电压是否是正常值，有⽆缺相；然后，逐级检查空开的电压（分断、合闸）是否正常；检查24VDC电源是否正常，断路器合闸前后的电压电否正常。
以上项⽬检查完成后，断开机床总电源。
断开所有交流回路的断路器（空开），在断电的状态下插好NC系统的四个电源插头。
准备机床和系统的通电⼯作。
3、机床和系统的通电电源检查完成后，可以进⾏机床和系统的通电。
NC系统上电后TNC I530进⾏数据更新和安装机床备份数据，数据通讯接⼝⽤Ethernet，进⼊TCP/IP设置界⾯设置IP地址：192.168.71.222，⼦⽹：255.255.255.0，进⼊NET设置的密码为：NET123。
升级后的新版本为：340 490-003，升级后要删除旧的⽂件。
传输软件为HDH的TNCremo.4、机床系统数据传输系统更新后，传输机床控制所需的⽂件和数据。
在TNC 530硬盘下有\NC、\PLC等⼦⽬录，根据⽂件属性将数据⽂件传输到相应的⽬录。
数据⽂件主要有，报警⽂件—Language；铣头补偿控制⽂件—KINEMAT（RTCP）；公司商标⽂件—Logo；PLC程序⽂件—960320011M.SRC；机床参数MP⽂件—MPLIST.SYS，MPNAME.MP；M功能定义⽂件—MGROUPS.SYS；数据设置信息⽂件—OEM.SYS（该⽂件要根据数据⽂件的安装路径、名称进⾏更改设置）；。
待整理5、机床参数MP定义PLC功能的NC参数：控制中⽤到的状态字。
INVT ELEVATOR CONTROL TECHNOLOGY(WUXI)CO.,LTD CHV180变频器同步电机（海德汉ECN1313编码器）调试说明CHV180自学习需要设置的参数：
功能码名称设定范围经验值
P0.01运行指令通道0-2
必须要设置为0，才能正常进行电机自学习
P2.00电机类型选择0-11（同步电机）P2.01曳引机直径100-2000mm依据电机铭牌设置P2.02减速比 1.00-100.001（同步电机）P2.03曳引机悬挂比1-82（同步电机通常为2:1）P2.04电机额定功率0.4-900.00KW依据电机铭牌设置P2.05电机额定频率0.01Hz-P0.04依据电机铭牌设置P2.06电机额定转速1-3600依据电机铭牌设置P2.07电机额定电压0-460V依据电机铭牌设置P2.08电机额定电流0.1-1000.0A依据电机铭牌设置P4.00编码器类型选择0-23（海德汉ECN1313）P4.01编码器脉冲数1-655352048（同步电机）P4.02编码器方向0-10
P5.07S6端子功能选择0-400
同步电机静止自学习：
1.设置以上参数完毕之后，将P0.08更改为2（静止参数自学习）。
按下“DATA/ENT”确认键后，人为吸合运行/输出接触器，再按下“RUN”运行键。
整个自学习过程大约持续0.5s。
2.记录下P4.03磁极初始位置参数，另外确保Pb.03（同步机静止辨识实际电流值）参数在80%-110%之间，若过大（超过110），则降低P4.10参数，若过小（低于80），则加大P4.10参数，再尝试重新进行电机自学习。
3.手动松闸使电机转动十几公分之后，再进行静止自学习，连续学习5次，如果每次学习的P
4.03磁极位置偏差小于10度，则表明自学习正确；如果每次学习的磁极位置参数偏差都比较大，则可能是P4.02编码器方向设置错误，需要更改后，再重新做自学习。
自学习过程中报TE故障分析（同步电机）：
1.设置了使能信号，但自学习时没有和公共端短接。
2.自学习未成功，报TE故障之后请查看Pb.03（同步机静止辨识实际电流值），若过大（超过）110%，则降
低P4.10参数，再尝试做自学习。
做完自学习后，保证Pb.03参数在80%-110%之间。
注：自学习结束之后，必须将P0.01由0设置为1，否则电梯无法运行！
检修试运行，若变频器报PCDE、DEV、OC1、OC2、OL2故障，有可能P4.02编码器方向设置错误，需要重新设置后再次进行自学习。
INVT ELEVATOR CONTROL
TECHNOLOGY(WUXI)CO.,LTD
CHV180变频器+同步电机（海德汉ECN1313编码器）参数表：
功能码
名称设定范围经验值P0.01
运行指令通道0-21P0.02
电梯额定速度0.100-4.000m/s 依据现场电梯额定速度设置P0.04
最大输出频率（电机额定频率）10.00-400.00Hz 依据电机铭牌设置P0.05
键盘设定速度（电梯额定速度）0-P0.02依据现场电梯额定速度设置P0.06
运行方向选择0-20P1.01
电梯速度V10.000-P0.02此处参数请根据主板/PLC 的实际段速输出来进行设置P1.02
电梯速度V20.000-P0.02P1.03
电梯速度V30.000-P0.02P1.04
电梯速度V40.000-P0.02P1.05
电梯速度V50.000-P1.06P1.06
电梯速度V60.000-P1.07P1.07
电梯速度V70.000-P0.02P1.08
启动加加速0.001-10.000M/S＾30.600P1.09
加速度0.001-10.000M/S＾2 1.200P1.10
减速减减速0.001-10.000M/S＾30.600P1.11
减速度0.001-10.000M/S＾2 1.200P3.00
ASR 低速比例增益0-10020P3.01
ASR 低速积分时间0.01-10.00S 0.50P3.04
ASR 高速比例增益0-10020P3.05
ASR 高速积分时间0.01-10.00S 0.50P3.08
电流环比例系数P 0-655353000P3.09
电流环积分系数I 0-655351500P5.06
S5端子功能选择0-4010（段速3信号输入）P5.07
S6端子功能选择0-4019（使能信号输入）P6.04
继电器1输出选择0-206（变频器正常信号输出）P6.05
继电器2输出选择0-201（变频器运行中信号输出）PC.00
无称重补偿使能0-11PC.01
负载补偿时间0.000-5.000s 0.800PC.02
负载补偿降低时间0.000-5.000s 0.300PC.03
负载补偿ASR 比例增益0-10035PC.04负载补偿ASR 积分时间0.01-10.00s 0.12。
