NE555中文资料2009-07-28 22:47ne555中文资料原理应用【如果资料对你有用，请顶一下！！】2009-04-16 19:47NE555绍NE555 (Timer IC)大约在1971年由Signetics Corporation发布，在当时是唯一非常快速且商业化的Timer IC，在往非常普遍被使用，且延伸出许多的应用电路，尽管近年來CMOS技术版本的Timer IC如MOTOROLA的MC14使用，但原规格的NE555依然正常的在市场上供应，尽管新版IC在功能上有部份的改善，但其脚位劲能并没目前都可直接的代用。

NE555是属于555系列的计时IC的其中的一种型号，555系列IC的接脚功能及运用都是相容的，同的因其价格不同其稳定度、省电、可产生的振荡频率也不大相同；而555是一个用途很广且相当IC，只需少数的电阻和电容，便可产生数位电路所需的各种不同频率之脉冲信号。

a. NE555的特点有：1.只需简单的电阻器、电容器，即可完成特定的振荡延时作用。

其延时范围极广，可由几微秒至2.它的操作电源电压范围极大，可与TTL，CMOS等逻辑电路配合，也就是它的输出准位及输入触发与这些逻辑系列的高、低态组合。

3.其输出端的供给电流大，可直接推动多种自动控制的负载。

4.它的计时精确度高、温度稳定度佳，且价格便宜。

5.静态电流最大值VCC = 5 V, RL = ∞=6mA VCC =15 V, RL = ∞=15mAb. NE555引脚位功能配置说明下：图1脚功能-管脚图Pin 1 (接地) -地线(或共同接地) ，通常被连接到电路共同接地。

Pin 2 (触发点) -这个脚位是触发NE555使其启动它的时间周期。

触发信号上缘电压须大于2/3 低于1/3 VCC 。

Pin 3 (输出) -当时间周期开始555的输出输出脚位，移至比电源电压少1.7伏的高电位。

周期的到O伏左右的低电位。

于高电位时的最大输出电流大约200 mA 。

NE555中文资料通用时基电路NE555P概述：封装外形图NE555P是一块通用时基电路，电路包含24个晶体管，2 个二极管和17个电阻，组成阈值比较器，触发比较器，RS 触发器，复位输入，放电和输出等6部分。

采用DIP8、S0P8封装形式。

主要特点：关闭时间小于2 S o最大工作频率大于500kHz。

定时可从微秒级至小时级（由外接电阻电容精确控制）可工作于振荡方式或单稳态方式。

输出电流大，200mA （可提供或灌入）。

占空比可调。

可同TTL电路相接。

温度稳定性好，0.005%/C功能框图极限值（绝对最大额定值，若无其它规定，Tamb=25C）（若无其它规定，Vcc=5~15V , Tamb=25应用图555芯片引脚图及引脚描述555的8脚是集成电路工作电压输入端，电压为5〜18V ，以UCC 表示；从分压器上看出，上比较器6脚A1的5脚接在 R1和R2之间，所以5脚的电压固定在 2UCC/3上；下比 较器A2接在R2与R3之间，A2的同相输入端电位被固定在 UCC/3上。

NE555管脚功能介绍：1脚为地。

2脚为触发输入端；3脚为输出端，输出的电平状态受触发器控制，而触发 器受上比较器6脚和下比较器2脚的控制。

当触发器接受上比较器 A1从R 脚输入的高电平时，触发器被置于复位状态， 3脚输出低电平；2脚和6脚是互补的，2脚只对低电平起作用，高电平对它不起作用，即电压小于1UCC/3 , 此时3脚输出高电平。

6脚为阈值端，只对高电平起作用，低电平对它不起作用，即输入 电 压大于2 Ucc/3，称高触发端，3脚输出低电平，但有一个先决条件，即 2脚电位必须大于1.单稳态延时电路V ；TVo -)丄工3.开机延迟电路：接通电源输岀Vo 由低跳变到高而延迟的电路。

延迟时间：td=1.1RCVo丄HFUAU o0. 01 uF 1 01WIH-O Vc c启动4.开机延迟电路：接通电源输岀 由高跳变到低而延迟的电路。

NE555‎的历史介绍‎NE555‎(Timer‎IC)大约在19‎71年由S‎i gnet‎i cs Corpo‎r atio‎n发布，在当时是唯‎一非常快速‎且商业化的‎T imer‎IC，在往后的3‎0年来非常‎普遍被使用‎，且延伸出许‎多的应用电‎路，尽‎C M OS技‎术版本的T‎i mer IC如MO‎T OROL‎A的MC1‎455已被‎大量的使用‎，但原规格的‎N E555‎依管近年來然正常的‎在市场上供‎应，尽管新版I‎C在功能上‎有部份的改‎善，但其脚位劲‎能并没变化‎，所以到目前‎都可直接的‎代用。

NE555‎是属于55‎5系列的计‎时IC的其‎中的一种型‎号，555系列‎I C的接脚‎功能及运用‎都是相容的‎，只是型号不‎同的因其价‎格不同其稳‎定度、省电、可产生的振‎荡频率也不‎大相同；而555是‎一个用途很‎广且相当普‎遍的计时I‎C，只需少数的‎电阻和电容‎，便可产生数‎位电路所需‎的各种不同‎频率的脉波‎讯号。

a. NE555‎的特点有：1.只需简单的‎电阻器、电容器，即可完成特‎定的振荡延‎时作用。

其延时范围‎极广，可由几微秒‎至几小时之‎久。

2.它的操作电‎源范围极大‎，可与TTL‎，CMOS等‎逻辑闸配合‎，也就是它的‎输出准位及‎输入触发准‎位，均能与这些‎逻辑系列的‎高、低态组合。

3.其输出端的‎供给电流大‎，可直接推动‎多种自动控‎制的负载。

4.它的计时精‎确度高、温度稳定度‎佳，且价格便宜‎。

b. NE555‎引脚位配置‎说明下：NE555‎接脚图ne555‎的结构图Pin 1 (接地) -地线(或共同接地‎)，通常被连接‎到电路共同‎接地。

Pin 2 (触发点) -这个脚位是‎触发NE5‎55使其启‎动它的时间‎周期。

触发信号上‎缘电压须大‎于2/3 VCC，下缘须低于‎1/3 VCC 。

Pin 3 (输出) -当时间周期‎开始555‎的输出输出‎脚位，移至比电源‎电压少1.7伏的高电‎位。

ne555原理图及例子(555原理图)我们知道，555电路在应用和工作方式上一般可归纳为3类。

每类工作方式又有很多个不同的电路。

在实际应用中，除了单一品种的电路外，还可组合出很多不同电路，如：多个单稳、多个双稳、单稳和无稳，双稳和无稳的组合等。

这样一来，电路变的更加复杂。

为了便于我们分析和识别电路，更好的理解555电路，这里我们这里按555电路的结构特点进行分类和归纳，把555电路分为3大类、8种、共18个单元电路。

每个电路除画出它的标准图型，指出他们的结构特点或识别方法外，还给出了计算公式和他们的用途。

方便大家识别、分析555电路。

下面将分别介绍这3类电路。

单稳类电路单稳工作方式，它可分为3种。

见图示。

第1种（图1）是人工启动单稳，又因为定时电阻定时电容位置不同而分为2个不同的单元，并分别以1.1.1和1.1.2为代号。

他们的输入端的形式，也就是电路的结构特点是：“RT-6.2-CT”和“CT-6.2-RT”。

单稳类电路单稳工作方式，它可分为3种。

见图示。

第1种（图1）是人工启动单稳，又因为定时电阻定时电容位置不同而分为2个不同的单元，并分别以1.1.1和1.1.2为代号。

他们的输入端的形式，也就是电路的结构特点是：“RT-6.2-CT”和“CT-6.2-RT”。

第2种（图2）是脉冲启动型单稳，也可以分为2个不同的单元。

他们的输入特点都是“RT-7.6-CT”，都是从2端输入。

1.2.1电路的2端不带任何元件，具有最简单的形式；1.2.2电路则带有一个RC微分电路。

第3种（图3）是压控振荡器。

单稳型压控振荡器电路有很多，都比较复杂。

为简单起见，我们只把它分为2个不同单元。

不带任何辅助器件的电路为1.3.1；使用晶体管、运放放大器等辅助器件的电路为1.3.2。

图中列出了2个常用电路。

双稳类电路这里我们将对555双稳电路工作方式进行总结、归纳。

555双稳电路可分成2种。

第一种（见图1）是触发电路，有双端输入（2.1.1）和单端输入（2.1.2）2个单元。

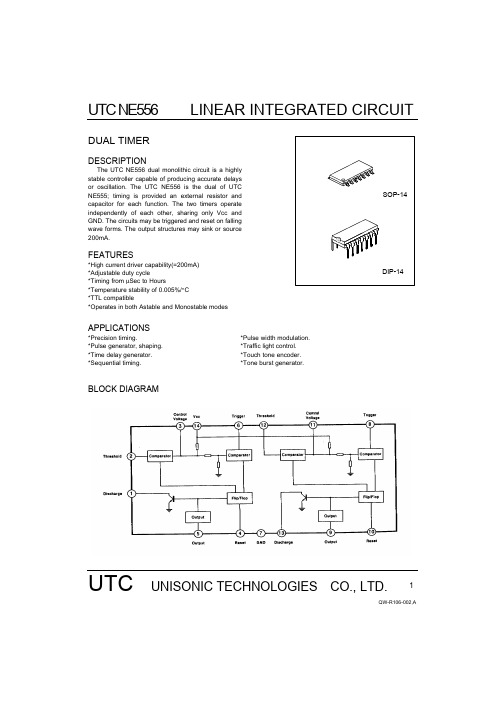

UTC NE556LINEAR INTEGRATED CIRCUITUTC UNISONIC TECHNOLOGIES CO., LTD.1QW-R106-002,ADUAL TIMERDESCRIPTIONThe UTC NE556 dual monolithic circuit is a highlystable controller capable of producing accurate delays or oscillation. The UTC NE556 is the dual of UTC NE555; timing is provided an external resistor and capacitor for each function. The two timers operate independently of each other, sharing only Vcc and GND. The circuits may be triggered and reset on falling wave forms. The output structures may sink or source 200mA.FEATURES*High current driver capability(=200mA)*Adjustable duty cycle*Timing from µSec to Hours*Temperature stability of 0.005%/°C *TTL compatible*Operates in both Astable and Monostable modesAPPLICATIONS*Precision timing.*Pulse width modulation.*Pulse generator, shaping. *Traffic light control.*Time delay generator.*Touch tone encoder.*Sequential timing.*Tone burst generator.BLOCK DIAGRAMUTC NE556LINEAR INTEGRATED CIRCUITUTC UNISONIC TECHNOLOGIES CO., LTD.2QW-R106-002,AABSOLUTE MAXIMUM RATINGS (Ta=25°C )PARAMETERSYMBOL VALUE UNIT Supply Voltage Vcc 16V Power DissipationPd 600mW Lead Temperature(soldering 10sec.)Tlead 300°C Operating Temperature Topr -40~85°C Storage TemperatureTstg-65~150°CELECTRICAL CHARACTERISTICS( Ta=25°C ,Vcc=5 to 15V, unless otherwise specified )PARAMETER SYMBOL TEST CONDITIONS MIN TYP MAX UNIT Supply voltageVcc 4.516V Supply Current(two timers)IccVcc=5V,RL=∝512mA (low state), (Note 1)Vcc=15V,RL=∝1630mA Timing Error(monostable)Initial Accuracy(Note 2)A CCURR A =2K Ω to 100K ΩC=0.1µF T=1.1RC0.75%Drift with Temperature ∆t/∆T 50ppm/°C Drift with Supply Voltage ∆t/∆Vcc 0.1%/V Timing Error(astable)Initial Accuracy(Note 2)A CCURR A =1K Ω to 100K ΩC=0.1µF Vcc=15V2.25%Drift with Temperature ∆t/∆T 150ppm/°C Drift with Supply Voltage ∆t/∆Vcc 0.3%/V Control Voltage Vc Vcc=15V 9.010.011.0V Vcc=5V 2.6 3.33 4.0V Threshold Voltage V TH Vcc=15V 8.810.011.2V Vcc=5V 2.4 3.33 4.2V Threshold Current(Note 3)I TH 30250nA Trigger Voltage Vtr Vcc=5V 1.1 1.6 2.2V Vcc=15V 4.55 5.6V Trigger CurrentItr Vtr=00.01 2.0µA Reset Voltage(Note 4)Vrst 0.40.6 1.0V Reset CurrentIrst 0.030.6mA Low Output VoltageV OLVcc=15VIsink=10mA Isink=50mA Isink=100mA Isink=200mA0.10.25V0.40.75V 2 3.2V 2.5VVcc=5VIsink=5mA Isink=8mA0.150.25V 0.250.35VHigh Output VoltageV OHVcc=15VIsource=200mA Isource=100mAUTC NE556LINEAR INTEGRATED CIRCUITUTC UNISONIC TECHNOLOGIES CO., LTD.3QW-R106-002,APARAMETERSYMBOLTEST CONDITIONSMIN TYP MAX UNIT 12.5V 12.7513.3VVcc=5VIsource=100mA2.753.3V Rise Time of Output t R 100300nSec Fall Time of Outputt F 100300nSec Discharge Leakage Current I LKG 20100nA Matching Parameter Initial Accuracy(Note 5)A CCURR A, R B =1K Ω to 100K ΩC=0.1µF Vcc=15V12%Drift with Temperature ∆t/∆T 10ppm/°C Drift with Supply Voltage ∆t/∆Vcc 0.20.5%/VNote 1: Supply current when output is high is typically 1mA less at Vcc 5V.Note 2: Tested at Vcc=5V and Vcc=15V.Note 3: This will determine the maximum value of RA+RB for 15V operation, The maximum total is R=20M Ω, and for 5V operation the maximum total is R=6.6M Ω.Note 4: As reset voltage lower, timing is inhibited and then the output goes low.Note 5: Matching parameters refer to the difference between performance parameters of each timer section in the monostable mode.。

NE555的历史介绍NE555 (Timer IC)大约在1971年由Signetics Corporation发布，在当时是唯一非常快速且商业化的Timer IC，在往后的30年来非常普遍被使用，且延伸出许多的应用电路，尽管近年來CMOS技术版本的Timer IC如MOTOROLA的MC1455已被大量的使用，但原规格的NE555依然正常的在市场上供应，尽管新版IC在功能上有部份的改善，但其脚位劲能并没变化，所以到目前都可直接的代用。

NE555是属于555系列的计时IC的其中的一种型号，555系列IC的接脚功能及运用都是相容的，只是型号不同的因其价格不同其稳定度、省电、可产生的振荡频率也不大相同；而555是一个用途很广且相当普遍的计时IC，只需少数的电阻和电容，便可产生数位电路所需的各种不同频率的脉波讯号。

a. NE555的特点有：1.只需简单的电阻器、电容器，即可完成特定的振荡延时作用。

其延时范围极广，可由几微秒至几小时之久。

2.它的操作电源范围极大，可与TTL，CMOS等逻辑闸配合，也就是它的输出准位及输入触发准位，均能与这些逻辑系列的高、低态组合。

3.其输出端的供给电流大，可直接推动多种自动控制的负载。

4.它的计时精确度高、温度稳定度佳，且价格便宜。

b. NE555引脚位配置说明下：NE555接脚图ne555的结构图Pin 1 (接地) -地线(或共同接地) ，通常被连接到电路共同接地。

Pin 2 (触发点) -这个脚位是触发NE555使其启动它的时间周期。

触发信号上缘电压须大于2/3 VCC，下缘须低于1/3 VCC 。

Pin 3 (输出) -当时间周期开始555的输出输出脚位，移至比电源电压少1.7伏的高电位。

周期的结束输出回到O伏左右的低电位。

于高电位时的最大输出电流大约200 mA 。

Pin 4 (重置) -一个低逻辑电位送至这个脚位时会重置定时器和使输出回到一个低电位。

它通常被接到正电源或忽略不用。

NE555芯片（1）简介NE555 是属于555 系列的计时IC（IC 即集成电路）的其中的一种型号，是一种用途很广且相当普遍的计时IC，利用它再外接电阻电容可以极其方便地搭建出单稳态触发器和多谐振荡器，被广泛应用在波形的产生与变换、测量与控制、家用电器、电子玩具等领域。

（2）外观（3）参数功能特性A、供电电压：4.5V—18VB、供应电流：3-6 mAC、输出电流：225mA (max)D、上升/下降时间：100 ns（4）内部结构（等效逻辑结构）（5）NE555 各引脚介绍Pin 1 (接地) -地线(或共同接地) ，通常被连接到电路共同接地。

Pin 2 (触发点) -这个脚位是触发NE555使其启动它的时间周期。

触发信号如果要高电平，须大于2/3 VCC，低电平须低于1/3 VCC。

Pin 3 (输出) -当芯片开始工作时555 的输出脚位。

于高电位时的最大输出电流大约200 mA 。

U=0)送至这个脚位时会复位整个芯片，使芯片重 Pin 4 (复位) –一个低逻辑电位(41新开始工作（字母上有横杠表示低电平有效）。

Pin 5 (控制) -这个接脚准许由外部电压改变触发和闸限电压。

当计时器经营在稳定或振荡的运作方式下,这输入能用来改变或调整输出频率。

Pin 6 (重置锁定) - 重置锁定并使输出呈低态。

当这个接脚的电压从1/3 VCC电压以下移至2/3 VCC 以上时启动这个动作。

Pin 7 (放电) -这个接脚和主要的输出接脚3 有相同的电流输出能力，当输出为ON 时为LOW，对地为高阻抗，当输出为OFF 时为HIGH，对地为低阻抗。

Pin 8 (V cc) -这是555 个计时器IC 的正电源电压端。

供应电压的范围是+4.5 伏特(最小值)至+16 伏特(最大值)。

（6）真值表。

C 既4伏时，定时时间已到，555等效电路触发器的输入为：R=1、S=1，于是输出又翻转成低电平：V0=0。

继电器KA 释放，曝光灯HL 熄灭。

暂稳态结束，有恢复到稳态。

曝光时间计算公式为：T=1.1RT*CT 。

本电路提供参数的延时时间约为1秒~2分钟，可由电位器RP 调整和设置。

电路中的继电器必需选用吸合电流不应大于30mA 的产品，并应根据负载（HL ）的容量大小选择继电器触点容量。

单电源变双电源电路附图电路中，时基电路555接成无稳态电路，3脚输出频率为20KHz 、占空比为1：1的方波。

3脚为高电平时，C4被充电；低电平时，C3被充电。

由于VD1、VD2的存在，C3、C4在电路中只充电不放电，充电最大值为EC ，将B 端接地，在A 、C 两端就得到+/-EC 的双电源。

本电路输出电流超过50mA 。

简易催眠器时基电路555构成一个极低频振荡器，输出一个个短的脉冲，使扬声器发出类似雨滴的声音（见附图）。

扬声器采用2英寸、8欧姆小型动圈式。

雨滴声的速度可以通过100K 电位器来调节到合适的程度。

如果在电源端增加一简单的定时开关，则可以在使用者进入梦乡后及时切断电源。

直流电机调速控制电路这是一个占空比可调的脉冲振荡器。

电机M 是用它的输出脉冲驱动的，脉冲占空比越大，电机电驱电流就越小，转速减慢；脉冲占空比越小，电机电驱电流就越大，转速加快。

因此调节电位器RP 的数值可以调整电机的速度。

如电极电驱电流不大于200mA 时，可用CB555直接驱动；如电流大于200mA ，应增加驱动级和功放级。

· 太阳能电路· 气敏传感器电路 · 湿敏电路· 压力传感器电路热门技术应用· [组图] 电子元器件基础知识· [组图] USB 接口定义 · [组图] 电子捕鱼器电路图 · [组图] RS232 RS485接口原理图· [图文] 三极管开关电路图 · [组图] [组图]电动车充电器原理及维修· [图文] 双联双控开关电路图· [组图] 高品质音调电路的制作· [组图] 如何安装摄像头驱动 怎么样安装摄像... · [组图] 电脑主机内部结构图· [组图] 7805稳压电源电路图· [组图] JRC4558电路 · [图文] M51134P 低音炮电路图· [图文] dwg 文件怎么打开,如何打开dwg 文件· [图文] TL494脉宽调制控制电路站长推荐图中VD3是续流二极管。

NE555中文资料详解555芯片引脚图及引脚描述555的8脚是集成电路工作电压输入端，电压为5～18V，以UCC表示；从分压器上看出，上比较器6脚A1的５脚接在R1和R2之间，所以5脚的电压固定在2UCC/3上；下比较器A2接在R2与R3之间，A2的同相输入端电位被固定在UCC/3上。

NE555管脚功能介绍：1脚为地。

2脚为触发输入端；3脚为输出端，输出的电平状态受触发器控制，而触发器受上比较器6脚和下比较器2脚的控制。

当触发器接受上比较器A1从R脚输入的高电平时，触发器被置于复位状态，3脚输出低电平；2脚和6脚是互补的，2脚只对低电平起作用，高电平对它不起作用，即电压小于1Ucc/3，此时3脚输出高电平。

6脚为阈值端，只对高电平起作用，低电平对它不起作用，即输入电压大于2Ucc/3，称高触发端，3脚输出低电平，但有一个先决条件，即2脚电位必须大于1Ucc/3时才有效。

3脚在高电位接近电源电压Ucc，输出电流最大可打200mA。

4脚是复位端，当4脚电位小于0.4V时，不管2、6脚状态如何，输出端3脚都输出低电平。

5脚是控制端。

7脚称放电端，与3脚输出同步，输出电平一致，但7脚并不输出电流，所以3脚称为实高（或低）、7脚称为虚高。

1555集成电路的框图及工作原理555集成电路开始是作定时器应用的，所以叫做555定时器或555时基电路。

但后来经过开发，它除了作定时延时控制外，还可用于调光、调温、调压、调速等多种控制及计量检测。

此外，还可以组成脉冲振荡、单稳、双稳和脉冲调制电路，用于交流信号源、电源变换、频率变换、脉冲调制等。

由于它工作可靠、使用方便、价格低廉，目前被广泛用于各种电子产品中，555集成电路内部有几十个元器件，有分压器、比较器、基本R-S触发器、放电管以及缓冲器等，电路比较复杂，是模拟电路和数字电路的混合体，如图1所示。

555芯片管脚介绍555集成电路是8脚封装，双列直插型，如图2(A)所示，按输入输出的排列可看成如图2(B)所示。

NE555参数
NE555是一种经典的集成电路，是一种单个RC触发器，它可以作为定时器、频率发生器或脉冲宽度调制器等应用于各种电子电路中。

它是由Signetics公司于1971年设计的，并且成为了一种标准的定时器IC。

1.供电电压（VCC）：NE555的工作电压范围通常为4.5V至16V，这表示它可以在这个范围内正常工作。

如果超过这个范围，IC可能会损坏或不稳定。

2.工作温度范围：NE555的工作温度范围通常为0°C至70°C或-40°C至85°C，这表示它可以在这个范围内正常工作。

超出这个范围，它的性能可能会受到影响。

3. 输入电阻（Rin）：NE555的输入电阻通常为10^12Ω，这使得它可以连接到各种外部电路，如传感器、按钮和开关等。

4. 输出电流（Iout）：NE555的输出电流通常为200mA，这表示它可以驱动一些小型负载，如LED、继电器等。

如果连接的负载电流超过这个范围，将需要对输出信号进行放大或使用外部驱动器。

此外，NE555还有一些重要参数，如阈值电压（Vth）和触发电压（Vtrig）等。

这些参数决定了芯片的触发和复位阈值，以及它的响应时间和稳定性。
