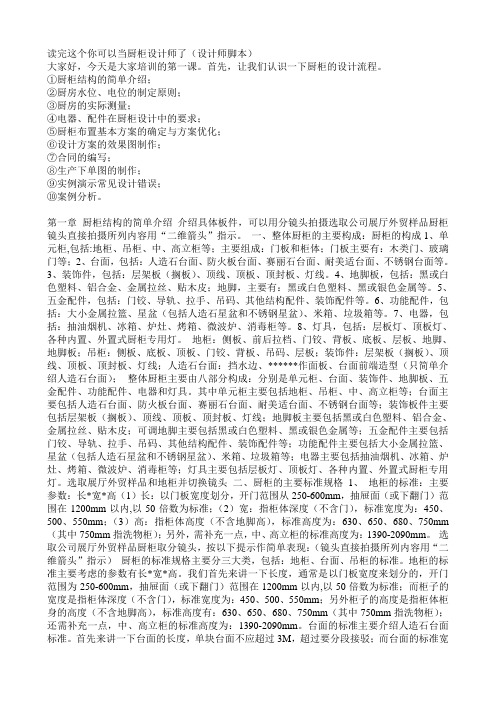

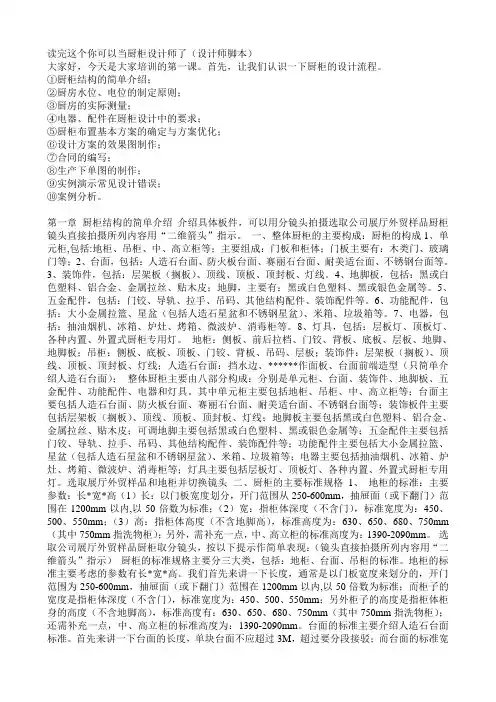

读完这个你可以当厨柜设计师了（设计师脚本）大家好，今天是大家培训的第一课。
首先，让我们认识一下厨柜的设计流程。
①厨柜结构的简单介绍；②厨房水位、电位的制定原则；③厨房的实际测量；④电器、配件在厨柜设计中的要求；⑤厨柜布置基本方案的确定与方案优化；⑥设计方案的效果图制作；⑦合同的编写；⑧生产下单图的制作；⑨实例演示常见设计错误；⑩案例分析。
第一章厨柜结构的简单介绍介绍具体板件，可以用分镜头拍摄选取公司展厅外贸样品厨柜镜头直接拍摄所列内容用“二维箭头”指示。
一、整体厨柜的主要构成：厨柜的构成1、单元柜,包括:地柜、吊柜、中、高立柜等；主要组成：门板和柜体；门板主要有：木类门、玻璃门等；2、台面，包括：人造石台面、防火板台面、赛丽石台面、耐美适台面、不锈钢台面等。
3、装饰件，包括：层架板（搁板）、顶线、顶板、顶封板、灯线。
4、地脚板，包括：黑或白色塑料、铝合金、金属拉丝、贴木皮；地脚，主要有：黑或白色塑料、黑或银色金属等。
5、五金配件，包括：门铰、导轨、拉手、吊码、其他结构配件、装饰配件等。
6、功能配件，包括：大小金属拉篮、星盆（包括人造石星盆和不锈钢星盆）、米箱、垃圾箱等。
7、电器，包括：抽油烟机、冰箱、炉灶、烤箱、微波炉、消毒柜等。
8、灯具，包括：层板灯、顶板灯、各种内置、外置式厨柜专用灯。
地柜：侧板、前后拉档、门铰、背板、底板、层板、地脚、地脚板；吊柜：侧板、底板、顶板、门铰、背板、吊码、层板；装饰件：层架板（搁板）、顶线、顶板、顶封板、灯线；人造石台面：挡水边、******作面板、台面前端造型（只简单介绍人造石台面）；整体厨柜主要由八部分构成：分别是单元柜、台面、装饰件、地脚板、五金配件、功能配件、电器和灯具。
其中单元柜主要包括地柜、吊柜、中、高立柜等；台面主要包括人造石台面、防火板台面、赛丽石台面、耐美适台面、不锈钢台面等；装饰板件主要包括层架板（搁板）、顶线、顶板、顶封板、灯线；地脚板主要包括黑或白色塑料、铝合金、金属拉丝、贴木皮；可调地脚主要包括黑或白色塑料、黑或银色金属等；五金配件主要包括门铰、导轨、拉手、吊码、其他结构配件、装饰配件等；功能配件主要包括大小金属拉篮、星盆（包括人造石星盆和不锈钢星盆）、米箱、垃圾箱等；电器主要包括抽油烟机、冰箱、炉灶、烤箱、微波炉、消毒柜等；灯具主要包括层板灯、顶板灯、各种内置、外置式厨柜专用灯。

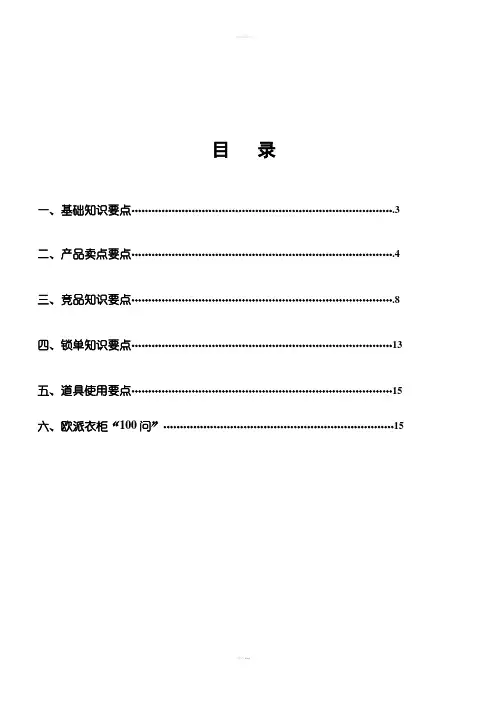

目录一、基础知识要点 (3)二、产品卖点要点 (4)三、竞品知识要点 (8)四、锁单知识要点 (13)五、道具使用要点 (15)六、欧派衣柜“100问” (15)一、基础知识1.整体衣柜按照结构分为板式衣柜和框架式衣柜。
2.欧派非衣柜类家居产品分别是书柜、电视柜、餐边柜、酒柜、床、床头柜、梳妆台等。
3.整体衣柜常见设计形式有一字型、L型和U型。
4.整体衣柜的分区法则有生活法则、储物法则、频率法则、对象法则、功能法则。
5.整体衣柜柜体的基本结构包括顶板、底板、侧板、层板、地脚线等。
6.趟门门板的组成部件包含门芯板、上横框、中横框、下横框、竖框、防尘条和防撞条等。
7.整体衣柜常见功能配件有抽屉、裤架、格子架、拉板、穿衣镜和拉篮等。
8.整体衣柜常见五金配件有三合一偏心件、二合一偏心件、滑轮和门铰等。
9.欧派衣柜常用的柜身板材料是实木颗粒板、中纤板和多层实木夹板。
10.实木颗粒板是以木芯、板皮、枝干等为原料通过专用设备加工成刨片，经干燥、施胶和专用的设备将表芯层刨片纵横交错定向铺装后，经热压成型后的一种人造板，属于定向结构刨花板。
11.中密度纤维板是用木材或植物纤维作主要原料，经机械分离成单体纤维，加入添加剂制成板坯，通过热压或胶粘剂组合成的人造板。
12.多层实木夹板是由三层或多层薄木通过胶粘剂胶合而成，相邻层单板的纤维方向互相垂直的板材13.欧派衣柜常见门板种类有皮纹门板、PVC雅板、新雅板、玻璃门板、烤漆门板和实木门板等。
14.欧派雅系列百叶门的基材以PVC为主，厚度是9mm、12mm。
15.烤漆门板的基材是中纤板，新雅板基材是中纤板，木纹板门板基材是中纤板。
16.欧派衣柜的背板材料为中纤板，厚度为9mm，安装方式为卡槽式。
17.欧派衣柜活动层板的连结件是二合一偏心件（活动层板托）。
18.欧派衣柜固定垂直板件的连结件是三合一偏心件。
19.欧派衣柜单元柜常见宽度尺寸包括312mm、462mm、562mm、782mm、782—1200mm、五个尺寸，衣柜（不加顶柜）最高尺寸为2400mm，趟门衣柜按深度方向分，标准尺寸为490mm、600mm、550mm、650mm四个尺寸，平开门衣柜深度标准尺寸为570mm,600mm。
橱柜设计培训目录第一章、厨柜结构的简单介绍；第二章、厨房水位、电位的制定原则；第三章、厨房的实际测量；第四章、电器、配件在厨柜设计中的要求；第五章、厨柜布置基本方案的确定与方案优化；第六章、设计方案的效果图制作；第七章、合同的编写；第八章、生产下单图的制作；第九章、实例演示常见设计错误第十章、常见错误案例分析。
第一章厨柜结构的介绍第一节厨柜的主要构成一、单元柜包括:地柜、吊柜、中、高立柜等；主要组成：门板和柜体；门板主要有：木类门、玻璃门等，构成有：台面，包括：人造石台面、防火板台面、赛丽石台面、耐美适台面、不锈钢台面等。
装饰件，包括：层架板（搁板）、顶线、顶板、顶封板、灯线。
地脚板，包括：黑或白色塑料、铝合金、金属拉丝、贴木皮；地脚，主要有：黑或白色塑料、黑或银色金属等。
五金配件，包括：门铰、导轨、拉手、吊码、其他结构配件、装饰配件等。
功能配件，包括：大小金属拉篮、星盆（包括人造石星盆和不锈钢星盆）、米箱、垃圾箱等。
电器，包括：抽油烟机、冰箱、炉灶、烤箱、微波炉、消毒柜等。
灯具，包括：层板灯、顶板灯、各种内置、外置式厨柜专用灯。
二、地柜：侧板、前后拉档、门铰、背板、底板、层板、地脚、地脚板；三、吊柜：侧板、底板、顶板、门铰、背板、吊码、层板；第二节厨柜的主要标准规格厨柜的标准规格主要分三大类，包括：地柜、台面、吊柜的标准。
一、地柜的标准地柜的标准主要考虑的参数有长、宽、高三方面：（1）长：以门板宽度划分，开门范围从250-600mm，抽屉面（或下翻门）范围在1200mm以内,以50倍数为标准；（2）宽：指柜体深度（不含门），标准宽度为：450、500、550mm；（3）高：指柜体高度（不含地脚高），标准高度为：630、650、680、750mm（其中750mm指洗物柜）；其中，中、高立柜的标准高度为：1390-2090mm。
二、台面的标准这里我们主要介绍常用的人造石台面标准:（1）台面的长度：单块台面一般不超过3M，超过要分断接驳；（2）台面的标准宽度：500，550，600mm；（3）台面的标准厚度：38、60、90、120、200mm等；（4）台面前端造型：直边（含加厚直边）、斜边、小斜边、大圆边、小圆边、直边防水线、小圆边防水线、小斜边防水线（8种）；（5）台面后挡水边：标准高度50mm（设计默认高度）；三、吊柜的标准（1）吊柜高度的标准：以门板宽度划分，开门范围从250-600mm，上翻门范围在1500mm以内,以50倍数为标准；（2）吊柜宽度的标准：指柜体的深度（不含门），标准宽度有300、330mm；（3）吊柜高度的标准：指柜体的高度（不含顶线），标准高度有350、400、600、700、800mm。
目录一、基础知识要点 (3)二、产品卖点要点 (4)三、竞品知识要点 (8)四、锁单知识要点 (13)五、道具使用要点 (15)六、欧派衣柜“100问” (15)一、基础知识1.整体衣柜按照结构分为板式衣柜和框架式衣柜。
2.欧派非衣柜类家居产品分别是书柜、电视柜、餐边柜、酒柜、床、床头柜、梳妆台等。
3.整体衣柜常见设计形式有一字型、L型和U型。
4.整体衣柜的分区法则有生活法则、储物法则、频率法则、对象法则、功能法则。
5.整体衣柜柜体的基本结构包括顶板、底板、侧板、层板、地脚线等。
6.趟门门板的组成部件包含门芯板、上横框、中横框、下横框、竖框、防尘条和防撞条等。
7.整体衣柜常见功能配件有抽屉、裤架、格子架、拉板、穿衣镜和拉篮等。
8.整体衣柜常见五金配件有三合一偏心件、二合一偏心件、滑轮和门铰等。
9.欧派衣柜常用的柜身板材料是实木颗粒板、中纤板和多层实木夹板。
10.实木颗粒板是以木芯、板皮、枝干等为原料通过专用设备加工成刨片，经干燥、施胶和专用的设备将表芯层刨片纵横交错定向铺装后，经热压成型后的一种人造板，属于定向结构刨花板。
11.中密度纤维板是用木材或植物纤维作主要原料，经机械分离成单体纤维，加入添加剂制成板坯，通过热压或胶粘剂组合成的人造板。
12.多层实木夹板是由三层或多层薄木通过胶粘剂胶合而成，相邻层单板的纤维方向互相垂直的板材13.欧派衣柜常见门板种类有皮纹门板、PVC雅板、新雅板、玻璃门板、烤漆门板和实木门板等。
14.欧派雅系列百叶门的基材以PVC为主，厚度是9mm、12mm。
15.烤漆门板的基材是中纤板，新雅板基材是中纤板，木纹板门板基材是中纤板。
16.欧派衣柜的背板材料为中纤板，厚度为9mm，安装方式为卡槽式。
17.欧派衣柜活动层板的连结件是二合一偏心件（活动层板托）。
18.欧派衣柜固定垂直板件的连结件是三合一偏心件。
19.欧派衣柜单元柜常见宽度尺寸包括312mm、462mm、562mm、782mm、782—1200mm、五个尺寸，衣柜（不加顶柜）最高尺寸为2400mm，趟门衣柜按深度方向分，标准尺寸为490mm、600mm、550mm、650mm 四个尺寸，平开门衣柜深度标准尺寸为570mm,600mm。
欧派橱柜设计师养成第二期（厨房水电）此文目的：献给想进欧派店面做设计师的朋友或想从事橱柜设计的朋友们，本人10多年欧派设计经验，欢迎加关注提问。
第一节，厨房水电布局要点1.冰箱插座通常布置两个。
因现有冰箱插座有在下和在上的选择，比如卡萨帝冰箱插座都是上线，前期客户冰箱为确定，布置两个方便后期选择。
布置方法：毛坯下口离地600布置一个，下口离地2100再布置一个，注意上口插座靠边布置，因为后期客户做冰箱上面的吊柜时中间有中竖板，居中会挡住插座，下单时会多一个调节中竖板的非标环节。
2.台面以上备用插座布置。
根据贴砖单砖高度尺寸而定，要避免在砖缝的中间，影响美观，常规高度,插座下口离地毛坯1200，注意插座要避开厨房挂件的位置，以及熟悉当地天然气表与插座之间是否有距离要求。
3.集成灶插座布置。
布置在集成灶旁边柜体背面，插座须避开地柜层板，毛坯下口离地600，蒸烤箱可以4平方线的插座可以带动，特殊情况旁边柜只有150以下，插座可以布置在柜子侧板墙上，后期安装时开孔。
4.集成灶预留烟道检修空间。
至少须预留200长度空间安装烟管，如遇特殊空间限制小于200须和集成灶商家沟通后期安装是否可以。
5.集成灶天然气布置。
在集成灶旁边柜子里，注意气电分开，电与气不要在一个柜子里，后期天然气开通会有麻烦，也就是如果电在集成灶左边，气就在集成灶右边，与特殊情况走在一起的要预先和和客户沟通，后期开通天然气遇到不合格须客户自己解决。
6.集成灶旁边做碗盘拉篮/调味拉篮注意事项。
须在拉篮柜和集成灶之间加至少18MMM的装饰侧板或封板，最后把集成灶的插座布置在拉篮柜的背面，因为插座不会经常拔插，如果天然气布置在拉篮后面会影响开关方便。
7.水槽柜里冷热水布置。
装前置过滤器的，需要单独布管，不同产品要求不同，需要和前置过滤器的商家沟通图纸尺寸，冷热水布置入墙的毛坯离地600，冷热水间隔200，另外旁边需离地600布置两个插座，一个净水器用，一个垃圾处理器备用，如有洗碗机在水槽柜旁边，需再布置一个洗碗机插座，冷热水不入墙的高度同入墙，冷热水和排水尽量布置在水槽中心分开，方便后期安装水龙头，不然进水离得太远后期安装水龙头要加装一截高压管。
欧派橱柜门板知识爱家板（双饰面板）包覆膜三维膜 板材特点 颜色特点造型特点平板 门板花色 封边性价比高，抗污能力强耐刮 哑光木纹，石理为主P VC 封边其他 整体上现代风格偏多，石纹肌理符合现在是审美方向 1、诺斯胡桃木2、山核桃3、宽纹雪山白4、豆蔻 灰5、胭脂木6、暖灰云石7、日食灰8、玉胡桃 板材特点颜色特点造型特点 门板花色 封边其他 效果接近实木门板木纹为主有拼接感造型 1、龙舌兰2、阿拉斯加橡木3、贝加尔白4、贝加 尔灰5、加州樱桃无封边国美渠道，仅能做一款门板造型 板材特点 颜色特点造型特点 门板花色 封边其他坚固耐磨，经久耐用不开胶亮光哑光，木纹石纹纯色都行复杂造型到简单造型到平板都行 1、奶白木纹2、琥珀橡木3、金丝橡木4、阿拉斯 加橡木5、熔岩灰6、熔岩黑无封边种类最为多样，可以适应多种风格U V 超晶板 板材特点 颜色特点 造型特点门板花色 封边其他产品环保、手感细腻光面石纹、木纹为主平板激光封边主推产品，适合现在设计方向烤漆 板材特点 颜色特点 造型特点门板花色 封边其他防水性好，不易受潮，耐磨，不耐刮光面纯色，哑光纯色简单造型或平板无封边国美渠道，仅能做平板造型实木 板材特点 颜色特点 造型特点门板花色 封边调湿功能，纹理舒适，贴近自然木纹有拼接感造型无封边其他适用风格比较古典 1、铂丝柚木2、塞纳白3、塞纳灰4、魅丽5、灰岩6、雾棕 1、摩卡灰2、珊瑚白3、芥末绿4、全白哑光5、海棠红6、拉力红 1、赤杨木2、美国红橡木3、2080杨木4、2081杨木。
欧派橱柜设计师养成第一期此文目的：献给想进欧派店面做设计师的朋友或想从事橱柜设计的朋友们，本人10多年欧派设计经验，欢迎加关注提问。
第一节欧派橱柜产品尺寸标准（单位：毫米）1.地脚：80,110,130,1602.地柜常规：深度560不含门，高度660/7203.吊柜常规：深度330不含门，高度720/840/9004.台面：深度6105.高柜：除高度，深度和地柜同。
6.水槽柜常用尺寸宽度：900/10007.炉灶柜常用尺寸宽度：800/900第二节各柜部件结构与注意事项概述1.地柜无顶板，前端有铝横梁或柜身K04扣手，背板3MM,插槽式离墙25，上有拉板条，打自攻螺丝背后上面固定背板，最新2023板材厚度零售渠道18，整装16，地柜地板开地脚孔，安装地脚板一般上调5MM，最大上调15，2.吊柜背板固定方法同地柜，左右两边开吊码孔，唯乐仕系列开两个圆孔，隐藏吊码，免拉手底板柜身装K05拉手，背板结构同地柜。
3.台面结构，前面胶条，中间后面各一根通长铝垫条，切角处边缘加固铝垫条，石英石厚度20/15，岩板厚度12，岩板只能单板做圆弧工艺。
4.台下盆预埋螺丝安装，合同单公司装盆，遗留单带盆可以现场装盆，下单时须让公司做预埋。
5.吊柜地柜封板大于40宽可以自带底板，小于40须现场切割，安装时配有和封板高度相同的L型辅助安装胶板。
6.顶封板下单可自带安装辅助板安装时平门板。
7.吊柜层板分布，720高度一块活动层板，840/900高度2块活动层板。
8.门铰打孔，上下边缘距离门铰孔中心135，其余以此两孔为基准均分中心点。
9.活动层板外观：乐活系列前端无铝合金包边，乐仕乐享层板前端有铝合金包边。
10.水槽柜底板侧板均有菱形铝箔包覆，客供盆寄公司做台下盆需要额外收费，并须附上商场接受公司加工台下盆效果。
11.台面遗留单须寄色板到公司对色商场确认后方可下单。
12.地柜最大可做深度750，吊柜最大深度650，包冰箱吊柜可用地柜下单。
橱柜造易作图注意事项一、套路信息材料、工艺编号、柜身方案、拉手型号、路轨型号、门铰型号、地脚材料及高度。
注意事项：门铰1、若是加厚门型如烤漆：(YMK21\YMK22)门铰用BM-J12(全盖)、BM-J13(半盖)2、尊贵系列实木用“海蒂诗”Hettich WWMB25(全盖)、WWMB26(半盖)3、异型门、铝框玻璃门二、建墙（逆时针F1建墙，F3结束，F5输入尺寸，F6正交）三、布置地柜（顺时针布柜，外侧总尺预留8mm，假抽高度为164）1、注意切角柜（水管、天然气管等其他障碍物地柜切角位置的尺寸）切角尺寸一般预留10mm但应注意有无封板或是否靠墙。
