止回阀尺寸标准止回阀是一种用来防止介质倒流的阀门，广泛应用于各种工业管道系统中。
而止回阀的尺寸标准则是确保其正常运行和安装的重要因素之一。
本文将就止回阀尺寸标准进行详细介绍，以便工程师和相关人员在选择和安装止回阀时能够更加准确和合理。
首先，止回阀的尺寸标准主要包括阀门口径、连接尺寸和法兰尺寸。
阀门口径是指止回阀的进出口尺寸，通常以英寸（inch）为单位，常见的口径包括1/2英寸、1英寸、2英寸等。
在选择阀门口径时，需要考虑介质流量、管道尺寸和系统压力等因素，以确保阀门能够正常工作并满足工艺要求。
连接尺寸是指止回阀的进出口连接方式，常见的连接方式包括螺纹连接、对焊连接、法兰连接等，不同的连接方式适用于不同的管道系统和工艺要求。
法兰尺寸则是指止回阀的法兰连接尺寸，通常按照国际标准进行设计和选择，以确保阀门能够与管道系统完全兼容。
其次，止回阀的尺寸标准还包括阀门长度、高度和重量等参数。
阀门长度是指止回阀的整体长度，包括阀体和阀盖的长度，通常以毫米（mm）为单位。
阀门长度的选择需要考虑管道布局、安装空间和操作要求等因素，以确保阀门能够顺利安装和操作。
阀门高度是指止回阀的整体高度，包括阀盖和操作杆的高度，通常以毫米（mm）为单位。
阀门高度的选择需要考虑管道高度、操作空间和人机工程学等因素，以确保阀门能够方便操作和维护。
阀门重量是指止回阀的整体重量，通常以千克（kg）为单位，选择合适的阀门重量可以减小安装成本并提高操作效率。
最后，止回阀的尺寸标准还需要考虑阀座尺寸、阀瓣尺寸和开启高度等参数。
阀座尺寸是指止回阀的阀座直径，通常以毫米（mm）为单位，选择合适的阀座尺寸可以减小阀门的泄漏率并提高密封性能。
阀瓣尺寸是指止回阀的阀瓣直径，通常以毫米（mm）为单位，选择合适的阀瓣尺寸可以减小阀门的阻力损失并提高流体通畅性。
开启高度是指止回阀的阀瓣开启高度，通常以毫米（mm）为单位，选择合适的开启高度可以减小阀门的启闭力矩并提高操作轻便性。
一、产品[升降式止回阀]的详细资料：产品型号：H41N产品名称：升降式止回阀产品特点：该阀门阀瓣利用流体压差和自身的重量实现升降，适用于大部分的罐内水平管路上，自动阻止介质逆流，保护上游设备。
二、主要设计参数：设计、制造：GB/T12237-89法兰连接：JB/T79-94、GB9113-2000结构长度：GB12221-89公称通径：DN15~DN200mm公称压力：PN1.6、2.5、4.0MP。
三、主要性能参数：四、主要零件材料:五、H41N升降式液化气止回阀主要外形尺寸：注：不锈钢止回阀尚有生产，H41W-16/25/40P、H41H -16/25/40、DN15~200尺寸同上表。
订货须知：一、①H41N升降式液化气止回阀产品名称与型号②H41N升降式液化气止回阀口径③H41N升降式液化气止回阀是否带附件二、若已经由设计单位选定公司的H41N升降式液化气止回阀型号，请按H41N升降式液化气止回阀型号三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，相关产品：A42F液化石油气安全阀槽车球阀手摇油泵QDY42F液化气紧急切断阀气动紧急切断阀槽车紧急切断阀J41N型液化气截止阀液化气过滤器液化气篮式过滤器Q41F液化气球阀金属硬密封蝶阀YGB装卸管总成阀门的性能强度性能阀门的强度性能是指阀门承受介质压力的能力。
阀门是承受内压的机械产品，因而必须具有足够的强度和刚度，以保证长期使用而不发生破裂或产生变形。
密封性能阀门的密封性能是指阀门各密封部位阻止介质泄漏的能力，它是阀门最重要的技术性能指标。
阀门的密封部位有三处：启闭件与阀座两密封面间的接触处；填料与阀杆和填料函的配和处；阀体与阀盖的连接处。
其中前一处的泄漏叫做内漏，也就是通常所说的关不严，它将影响阀门截断介质的能力。
对于截断阀类来说，内漏是不允许的。
后两处的泄漏叫做外漏，即介质从阀内泄漏到阀外。
外漏会造成物料损失，污染环境，严重时还会造成事故。
H44止回阀结构长度尺寸标准：深入解析与设计应用一、引言止回阀作为流体管道系统中的重要组成部分，具有防止介质倒流、保护设备安全运行的功能。
H44止回阀作为一种常见的止回阀类型，其结构长度尺寸标准对于阀门的设计、生产、安装和应用具有重要意义。
本文将深入解析H44止回阀的结构特点，详细阐述其长度尺寸标准，并结合实际应用案例进行探讨。
二、H44止回阀结构特点H44止回阀主要由阀体、阀瓣、导向轴、弹簧等部件组成。
其结构特点为阀瓣采用双瓣式设计，能够在介质流动时自动开启，介质停止流动时自动关闭，实现防止介质倒流的功能。
同时，导向轴的存在保证了阀瓣的稳定运动，弹簧则提供了阀瓣关闭的力源。
这些结构特点使得H44止回阀具有结构简单、流体阻力小、动作灵敏、密封性好等优点。
三、H44止回阀长度尺寸标准H44止回阀的长度尺寸标准主要根据阀门的工作压力、通径、连接方式等参数来确定。
一般来说，H44止回阀的长度尺寸包括阀体长度、法兰连接尺寸、螺栓孔尺寸等。
具体尺寸标准可参考国家相关标准或厂家提供的技术规格。
在实际应用中，选择合适的长度尺寸对于H44止回阀的安装和运行至关重要。
过大的长度尺寸可能导致安装困难，增加工程成本；过小的长度尺寸则可能影响阀门的密封性能和流体通过能力。
因此，在设计和选用H44止回阀时，应充分考虑实际工况和管道系统的布局，合理选择长度尺寸。
四、H44止回阀设计应用案例以某石油化工管道系统为例，该管道系统工作压力为6.4MPa，介质为石油化工原料。
为保证管道系统的安全运行，需要在关键部位设置止回阀。
根据工况需求和管道布局，选用H44止回阀作为防倒流装置。
在设计过程中，根据工作压力、通径等参数，确定了H44止回阀的长度尺寸标准。
在安装过程中，严格按照长度尺寸标准进行安装，确保了止回阀的稳定运行和密封性能。
经过长期运行验证，该H44止回阀在石油化工管道系统中表现良好，有效防止了介质倒流，保证了管道系统的安全运行。

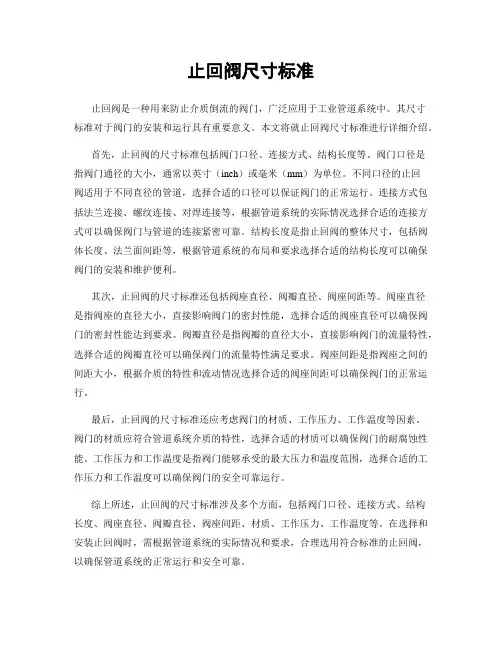

止回阀尺寸标准止回阀是一种用来防止介质倒流的阀门，广泛应用于工业管道系统中。
其尺寸标准对于阀门的安装和运行具有重要意义。
本文将就止回阀尺寸标准进行详细介绍。
首先，止回阀的尺寸标准包括阀门口径、连接方式、结构长度等。
阀门口径是指阀门通径的大小，通常以英寸（inch）或毫米（mm）为单位。
不同口径的止回阀适用于不同直径的管道，选择合适的口径可以保证阀门的正常运行。
连接方式包括法兰连接、螺纹连接、对焊连接等，根据管道系统的实际情况选择合适的连接方式可以确保阀门与管道的连接紧密可靠。
结构长度是指止回阀的整体尺寸，包括阀体长度、法兰面间距等，根据管道系统的布局和要求选择合适的结构长度可以确保阀门的安装和维护便利。
其次，止回阀的尺寸标准还包括阀座直径、阀瓣直径、阀座间距等。
阀座直径是指阀座的直径大小，直接影响阀门的密封性能，选择合适的阀座直径可以确保阀门的密封性能达到要求。
阀瓣直径是指阀瓣的直径大小，直接影响阀门的流量特性，选择合适的阀瓣直径可以确保阀门的流量特性满足要求。
阀座间距是指阀座之间的间距大小，根据介质的特性和流动情况选择合适的阀座间距可以确保阀门的正常运行。
最后，止回阀的尺寸标准还应考虑阀门的材质、工作压力、工作温度等因素。
阀门的材质应符合管道系统介质的特性，选择合适的材质可以确保阀门的耐腐蚀性能。
工作压力和工作温度是指阀门能够承受的最大压力和温度范围，选择合适的工作压力和工作温度可以确保阀门的安全可靠运行。
综上所述，止回阀的尺寸标准涉及多个方面，包括阀门口径、连接方式、结构长度、阀座直径、阀瓣直径、阀座间距、材质、工作压力、工作温度等。
在选择和安装止回阀时，需根据管道系统的实际情况和要求，合理选用符合标准的止回阀，以确保管道系统的正常运行和安全可靠。
止回阀规格型号及外形尺寸引言止回阀是一种常见的阀门，用于防止介质在管道中逆流。
在各种工业领域和设备中都广泛应用。
选择适合的止回阀规格型号和外形尺寸对于保证系统的正常运行至关重要。
本文将探讨止回阀的规格型号和外形尺寸的相关要求及其影响因素。
前言在选择止回阀的规格型号和外形尺寸之前，我们需要了解止回阀的基本工作原理和分类。
止回阀通过阀盖和阀瓣之间的阀座来实现阀门的开关，防止介质逆流。
根据结构和工作原理的不同，常见的止回阀分为自动止回阀和非自动止回阀。
自动止回阀自动止回阀依靠介质的流动力将阀瓣推开或闭合。
当介质的流速超过设定值时，阀瓣会迅速打开，介质可以自由流动；当介质的流速低于设定值时，阀瓣会迅速关闭，防止介质逆流。
非自动止回阀非自动止回阀通常需要通过外力（如弹簧或重力）来关闭阀门，以防止介质逆流。
这种类型的止回阀在某些特殊情况下更加可靠，比如在压力不稳定的系统中。
影响止回阀规格型号与外形尺寸的因素选择合适的止回阀规格型号和外形尺寸是保证系统正常运行的关键。
以下是影响选择的几个因素：1.流量要求：根据系统的流量要求选择适当的止回阀尺寸。
较大的流量要求通常需要更大的阀门尺寸。
2.压力要求：止回阀必须能够承受系统的压力。
选择合适的阀门材料、密封方式和结构可以满足系统的压力要求。
3.介质特性：不同的介质（如液体、气体和腐蚀性介质）需要不同类型的止回阀。
根据介质的特性选择合适的阀门材料和结构。
4.安装位置：止回阀的安装位置也会对规格型号和外形尺寸有影响。
合理的安装位置可以降低阀门的压力损失，并减少介质逆流的可能性。
5.工作温度：根据系统的工作温度选择适合的阀门材料。
高温介质需要能够耐高温的阀门材料。
止回阀规格型号止回阀的规格型号通常表示了阀门的尺寸、材料、连接方式等。
以下是一些常见的止回阀规格型号：1.阀门尺寸：规定了阀门的口径大小，通常以英寸（inch）为单位。
常见的尺寸有1/2 inch、1 inch、2 inch等。
H71对夹升降式止回阀H71 Wafer Upward-Downward Check Valve使用说明书Operating Manual概述1.Introduction产品型号：H71Mode of Product: H71产品名称：对夹升降式止回阀Name of Product: Wafer Upward-Downward Check Valve产品特点：Features of Product:一、流体力学性能：H71对夹升降式止回阀的体积流量与压力降关系：2.Performance of Hydrodynamics: Relationship between volume flow anddifferential pressure of H71 Wafer Upward-Downward Check Valve水的当量体积流量Vw与实际流体的体积流量v按下式换算：Water volume flow (Vw) and actual liquid volume (v) can be calculated with the following formula:式中：Vw一水的当量体积流量．l／s;In the formula: Vw refers to the water volume flow with the unit: 1/s;P一流体密度，kg／m3P refers to fluid density with the unit kg/m3,v一实际流体的体积流量，I／s。
V refers to the actual volume flow with the unit I/s;二、流体力学性能Performance of HydrodynamicsH71对夹双瓣旋启式止回阀的流体阻力系数、流量系数及开启压力：Fluid resistance coefficient, flow coefficient and open pressure of H71 Wafer Upward-Downward Check Valve:公称通径Inside Nominal Diameter阀门全开启时的流体阻力系数Fluidresistancecoefficientwhen thevalve totallyopen常温下阀门全开启时的水讲E量系数Water flow coefficient when the valvetotally open under normal pressure流体的流向Fluid flow directionDN NPS Kv(m3=／h)CV(U.S) CV(U.K)↑↓→开启压力近似值KPaPressure Approximation of Opening(Kpa)15 1/2 6.4 2.6 3.0 2.5 3 2 2.520 3/4 5.1 6.4 7.5 6.3 3 2 2.525 4 4.1 12.6 14.8 12.3 3 2 2.532 11/4 4.1 19.7 23.1 19.3 3 2 2.540 11/2 3.8 29.5 63.9 28.9 3 2 2.550 2 3.5 54.6 99.9 63.5 3 2 2.565 21/2 3.5 85.4 150 83.7 3 2 2.580 3 3.2 128 286 125 3 2 2.5100 4 2.8 244 286 249 3 2 2.5 125 5 2.9 375 439 368 3 1 2.2 150 6 3.1 522 611 512 3 1 2.2 200 8 3.2 915 1070 897 3 1 2.2三、对夹升降式止回阀的型号、材料及主要参数：Mode, Material and Main Parameters of Wafer Upward-Downward CheckValve:配管法兰Piping Flange公称压力Nominal Pressure常规产品型号Standard ModeJB/T74-90 GB9112-9124、HG20592-20614 PN1.0MPa H71H-10C H71W10P H71W10P8 H71W10P3 H71W10R H71W10R8 H71W10R3 PN1.6MPa H71H-16C H71H-16P H71H-16P8 H71H-16P3 H71H-16R H71H-16R8 H71H-16R3 PN2.5MPa H71H-25 H71H-25P H71H-25P8 H71H-25P3 H71H-25R H71H-25R8 H71H-25R3 PN4.0MPa H71H-40 H71H-40P H71H-40P8 H71H-40P3 H71H-40R H71H-40R8 H71H-40R3 PN6.3MPa H71H-63 H71H-63P H71H-63P8 H71H-63P3 H71H-63R H71H-63R8 H71H-63R3 PN10.0MPa H71H-100 H71H-100P H71H-100P8 H71H-100P3 H71H-100R H71H-100R8 H71H-100R3 PN16.0MPa H71H-160 H71H-160P H71H-160P8 H71H-160P3 H71H-160R H71H-160R8 H71H-160R3CB/T9112-9124、HG20615-20 635、SH3406 PN2.0MPa H71H-20C - H71H-20P8 H71H-20P3 - H71H-20R8 H71H-20R3PN5.0MPa H71H-50 - H71H-50P8 H71H-50P3 - H71H-50R8 H71H-50R3 PN11.0MPa H71H-110 - H71H-110P8 H71H-110P3 - H71H-110R8 H71H-110R3 PN15.0MPa H71H-150 - H71H-150P8 H71H-150P3 - H71H-150R8 H71H-150R3ANSIB16.5 Class150 H71H-A1C - H71H-A1CP8 H71H-A1P3 - H71H-A1R8 H71H-A1R3 Class300 H71H-A3 - H71H-A3P8 H71H-A3P3 - H71H-A3R8 H71H-A3R3 Class600 H71H-A6 - H71H-A6P8 H71H-A6P3 - H71H-A6R8 H71H-A6R3 Class900 H71H-A9 - H71H-A9P8 H71H-A9P3 - H71H-A9R8 H71H-A9R3主要零件材料Material of Main Spareparts阀体valve bodyWCB(A105) ZG1Cr18Ni9Ti CF8(304) CF3(304L)ZG1Cr18Ni12Mo2TiCF8M(316) CF3M(316L) 阀瓣valve clack2Cr13 1Cr18Ni9Ti 0Cr18Ni9 00Cr19Ni10 1Cr18Ni12TMo2i00Cr17Ni12Mo200Cr17Ni14Mo2 压圈clampingring2Cr13 1Cr18Ni9Ti 0Cr18Ni9 00Cr19Ni10 1Cr18Ni12TMo2i00Cr17Ni12Mo200Cr17Ni14Mo2弹簧Spring0Cr18Ni9 0Cr18Ni9 0Cr18Ni9 00Cr19Ni10 1Cr18Ni12TMo2i00Cr17Ni12Mo200Cr17Ni14Mo2适用工况Applicable Condition适月介质Applicableagent水、蒸汽、油品等Water, steam,oil etc硝酸等腐蚀性介质corrosive environment suchas hydrogen nitrate etc强氧化性介质Strongoxidizing agent醋酸等腐蚀性介质corrosive environment such as ethylicacid etc屎素等腐蚀性介质corrosiveenvironment suchas excrement 适用温度Applicabletemperature（℃）-29～425 -196～540 -196～425 -196～540 -196～455注：本表为常规对夹式止回阀的型号编制、主要零件材料及适用工况，其他要求及其型号编制参见对夹式止回阀型号编制方法。
对夹式止回阀H71基本信息栏品名型号规格压力材质对夹式止回H71H DN50-600mm PN1.6-6.4mpa 碳钢；不锈钢阀H71H型升降对夹式止回阀由阀体、阀瓣、弹簧等组成，水平或垂直安装于管路系统，防止介质倒流，具有结构短、体积小、质量轻；阀瓣关闭快速，水锤压力小；流道通畅，流体阻力小；动作灵敏，密封性能好。
H71对夹止回阀结构图技术参数型公称壳体密封工作温度适用温度H71系列对夹升降式止回阀的型号、材料及主要参数配管法兰公称压力常规产品型号JB/T 74~90、GB/T 9112 ~9124、HG 20592 ~20614 PN1.0MPa H71H-10CH71W-10PH71W-10P8 H71W-10P3 H71W-10R H71W-10R8 H71W-10R3 PN1.6MPa H71W-16CH71W-16PH71W-16P8 H71W-16P3 H71W-16R H71W-16R8 H71W-16R3 PN2.5MPa H71W-25H71W-25PH71W-25P8 H71W-25P3 H71W-25R H71W-25R8 H71W-25R3 PN4.0MPa H71W-40H71W-40PH71W-40P8 H71W-40P3 H71W-40R H71W-40R8 H71W-40R3 PN6.3MPa H71W-63H71W-63PH71W-63P8 H71W-63P3 H71W-63R H71W-63R8 H71W-63R3 PN10.0MPa H71W-100H71W-100PH71W-100P8 H71W-100P3 H71W-100R H71W-100R8 H71W-100R3 PN16.0MPa H71W-160H71W-160PH71W-160P8 H71W-160P3 H71W-160R H71W-160R8 H71W-160R3GB/T 9112 ~9124、HG 20615 ~20635、SH 3406 PN2.0MPa H71H-20C —H71W-20P8 H71W-20P3 —H71W-20R8 H71W-20R3 PN5.0MPa H71H-50 —H71W-50P8 H71W-50P3 —H71W-50R8 H71W-50R3 PN11.0MPa H71H-110 —H71W-110P8 H71W-110P3 —H71W-110R8 H71W-110R3PN15.0MPa H71H-150 —H71W-150P8 H71W-150P3 —H71W-150R8 H71W-150R3ANSI B 16.5 Class150 H71H-A1C —H71W-A1P8 H71W-A1P3 —H71W-A1R8 H71W-A1R3 Class300 H71H-A3 —H71W-A3P8 H71W-A3P3 —H71W-A3R8 H71W-A3R3 Class600 H71H-A6 —H71W-A6P8 H71W-A6P3 —H71W-A6R8 H71W-A6R3 Class900 H71H-A9 —H71W-A9P8 H71W-A9P3 —H71W-A9R8 H71W-A9R3主要零件材料阀体WCB(A105)ZG1Cr18Ni9TiCF8(304) CF3(304L)ZG1Cr18Ni12Mo2TiCF8M(316) CF3M(316L) 阀瓣2Cr13 1Cr18Ni90Cr18Ni9 00Cr19Ni10 1Cr18Ni120Cr17Ni12Mo2 00Cr17Ni14MTi Mo2Ti o2压圈2Cr131Cr18Ni9Ti 0Cr18Ni9 00Cr19Ni101Cr18Ni12Mo2Ti0Cr17Ni12Mo200Cr17Ni14Mo2弹簧0Cr18Ni9 0Cr18Ni9 0Cr18Ni9 00Cr19Ni100Cr17Ni12Mo2 0Cr17Ni12Mo200Cr17Ni14Mo2适用工况适用介质水、蒸汽、油品等硝酸等腐蚀性介质强氧化性介质醋酸等腐蚀性介质尿素等腐蚀性介质适用温度(℃)-29~425 -196~540 -196~425 -196~540 -196~455 注：本表为常规对夹式止回阀的型号编制、主要零件材料及适用工况，其他要求及其型号编制参见对夹止回阀型号编制方法。
零件名称润体阀瓣润杆、油缸、活塞
弹簧阀座
材料铸铁、铸钢
碳钢不锈钢不锈钢丁晴橡胶
DN 40506580100
125150200L 140150170180190
200210230H 200215225235280
290310350H18898108118130148172210
公称压力: 1.0～2.5MPa
公称通径: 40～1000mm
缓闭时间: 3～60秒

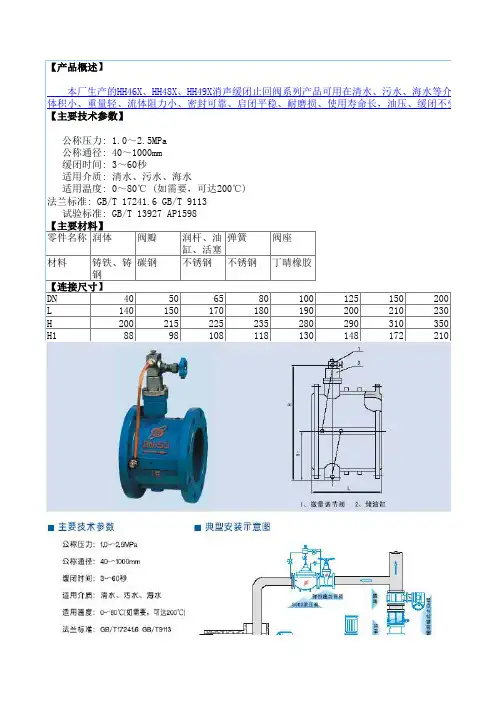

【产品概述】
本厂生产的HH46X、HH48X、HH49X消声缓闭止回阀系列产品可用在清水、污水、海水等介质
体积小、重量轻、流体阻力小、密封可靠、启闭平稳、耐磨损、使用寿命长，油压、缓闭不受介质影响
【主要技术参数】
【主要材料】
【连接尺寸】
适用介质: 清水、污水、海水
适用温度: 0～80℃ (如需要，可达200℃)
法兰标准: GB/T 17241.6 GB/T 9113
试验标准: GB/T 13927 AP1598
250
300350400450500600700800250
270290310330350390430470415
450480550585640720780840240264297324351379434491549
等介质的排水管道上，既能防止介质的倒流，又能有效地限制破坏性水锤，保证管线的使用安全。
它压、缓闭不受介质影响，有效好节能效果等特点。
止回阀尺寸标准
止回阀是一种用来防止介质倒流的阀门，其尺寸标准对于阀门的正常运行和安全性至关重要。
在选择止回阀时，尺寸标准是必须要考虑的因素之一。
下面将介绍止回阀尺寸标准的相关内容。
首先，止回阀的尺寸标准包括阀门口径、法兰连接尺寸、阀门长度等。
阀门口径是指止回阀的通径大小，通常以英寸或毫米为单位。
在选择止回阀时，需要根据管道的口径大小来确定合适的阀门口径，以确保阀门的密封性和通流性能。
同时，法兰连接尺寸也是需要考虑的因素，它与管道的连接方式和尺寸相关，通常包括法兰的直径、螺孔数量和直径等。
此外，阀门长度也需要根据具体的使用场景和安装位置来确定，以确保阀门的正常运行和维护。
其次，止回阀的尺寸标准还包括阀门的材质和压力等级。
阀门的材质通常包括铸铁、碳钢、不锈钢等，不同材质的阀门适用于不同的介质和工作环境，需要根据具体情况来选择。
同时，阀门的压力等级也是需要考虑的因素，它与介质的压力和温度相关，需要根据工作条件来确定合适的压力等级，以确保阀门的安全可靠运行。
最后，对于止回阀的尺寸标准，需要根据国家标准或行业标准
来选择和确定。
在选择止回阀时，需要参考相关的标准规定，以确
保阀门的质量和性能符合要求。
同时，在安装和使用止回阀时，也
需要严格按照标准要求进行操作，以确保阀门的正常运行和安全性。
总之，止回阀的尺寸标准是选择和使用止回阀时必须要考虑的
重要因素，它直接关系到阀门的密封性能、通流性能和安全可靠性。
在选择和使用止回阀时，需要充分考虑尺寸标准的相关内容，以确
保阀门的正常运行和安全性能。
