H76H-W对夹蝶型止回阀

对夹式止回阀一、产品[对夹式止回阀]的详细资料:产品型号：H74H产品名称：对夹式止回阀产品特点：薄型对夹旋启止回阀,薄型止回阀,对夹旋启止回阀型号：H74X-6/10/16 PN6，PN10，PN25，PN40二、标准产零件材料组合：阀体碳钢阀板碳钢O-型环丁腈或乙丙橡胶螺钉垫圈不锈钢吊环碳钢阀体不锈钢阀板不锈钢O-型环氟化橡胶螺钉垫圈不锈钢吊环不锈钢阀体不锈钢阀板不锈钢O-型环氟化橡胶螺钉垫圈不锈钢吊环不锈钢三、H74H对夹式止回阀主要尺寸：Size BA(N F) LC NFPN16NFPN10NFPN16NFPN25NFPN40PN6 PN10 PN16 PN25 PN40DN40 1 1/2″ 23 88 93 93 93 16 16 16 16 16 22 76.5 DN50 2″ 33 98 108 108 108 16 16 16 16 16 22 93 DN65 2 1/2″ 41 118 128 128 128 16 16 16 16 16 22 113.8 DN80 3″ 54 134 144 144 144 16 16 16 16 16 22 128 DN100 4″ 71 154 164 171 170 16 16 16 16 16 22 144.5 DN125 5″ 92 184 193 196 196 16 16 16 16 16 23 173.5 DN150 6″ 112 209 220 228 228 19 19 19 19 19 24 197.4 DN200 8″ 155 264 275 288 291 28 28 28 28 28 30 254.5 DN250 10″ 201 319 330 343 354 32 32 32 32 32 39 306.5 DN300 12″ 240 375 380 403 420 38 38 38 38 38 53 357.5 DN350 14″ 270 425 440 460 477 38 38 38 38 38 53 408.5 DN400 16″ 311 470 493 517 549 48 48 48 48 48 53 448 DN450 18″ 360 529 543 567 574 48 48 48 48 48 77 498.5DN500 20″ 410 579 598 627 630 58 58 58 58 58 86 550.5 DN600 24″ 490 683 697 733 -68 68 68 68 68 110 665.5订货须知：一、①对夹式止回阀产品名称与型号②对夹式止回阀口径③对夹式止回阀是否带附件二、若已经由设计单位选定公司的对夹式止回阀型号，请按对夹式止回阀型号三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，相关产品：WM410系列止回阀WM405系列三合一止回阀国标钢制止回阀内螺纹旋启式止回阀升降止回阀H41T型升降铸铁止回阀旋启式止回阀内螺纹止回阀升降式底阀H71对夹升降式止回阀对夹双瓣旋启式止回阀对夹式升降止回阀对夹式高压止回阀WM400系列止回阀滑道滚球式止回阀微阻缓闭蝶式止回阀卧立两用球面止回阀止回阀系列价格供用户或设计院工程项目做预算止回阀H41W-16P口径4Ni 8Ni 316 普料DN15 187.5 225 315DN20 202.5 262.5 352.5 142.5DN25 225 292.5 412.5 157.5DN32 292.5 375 502.5 217.5DN40 367.5 465 637.5 262.5DN50 442.5 585 825 322.5DN65 622.5 757.5 1125 435DN180 780 975 1432.5 540DN100 960 1207.5 1762.5 705DN125 1597.5 1935 2857.5 1260DN150 **** **** 4035 1642.5DN200 3945 5377.5 6772.5 3105DN250 7425 9600DN300 10800 14400止回阀H42W-16P 止回阀H44W-16P口径4Ni 8Ni 316 普料4Ni 8Ni 316 普料DN15 157.5 307.5 127.5 255 285 367.5 187.5 DN20 187.5 248 337.5 142.5 255 300 367.5 187.5 DN25 195 278 367.5 157.5 270 322.5 420 202.5 DN32 225 323 457.5 202.5 337.5 382.5 525 240 DN40 270 405 540 240 390 465 652.5 277.5 DN50 367.5 473 637.5 277.5 457.5 585 825 345 DN65 495 623 892.5 360 630 757.5 1095 457.5 DN180 607.5 758 1072.5 457.5 787.5 975 1425 555 DN100 757.5 975 1312.5 570 960 1207.5 1845 705DN125 1312.5 1598 2152.5 975 1507.5 2100 2857.5 1260 DN150 1597.5 2100 2820 1207.5 2355 2775 3997.5 1650 DN200 294 3698 4702.5 2355 3952.5 4702.5 6720 2940 DN250 5850 7425 9600 6450 8100DN300 6750 9150 11775 7800 10650型号H41H H44H H41H H41H H41H H41H H41H H41H H41H 16C 25C 1BC 25C 16C 25C 40C 64C 100C 普通（沙铸）中型（精铸）重型材质(15-200口径均为精铸）15 120 120 120 120 127.5 127.5 127.5 195 195 20 127.5 127.5 127.5 127.5 135 135 135 240 240 25 0 135 135 142.5 142.5 142.5 142.5 247.5 247.5 32 202.5 202.5 202.5 202.5 210 217.5 217.5 405 405 40 255 255 255 255 285 285 285 570 570 50 285 285 285 285 315 315 315 645 675 65 375 375 420 420 465 465 465 765 825 80 480 480 502.5 502.5 600 600 600 1125 1200 100 600 645 645 682.5 780 825 825 1425 1500 125 855 930 900 975 1125 1200 1200 2025 2175 150 **** **** 1170 1245 1620 1695 1725 2775 2925 200 1800 1950 1920 2025 2475 2625 2775 4725 4950 250 3150 3375 3525 3720 4200 6975 7500 300 4800 5100 5250 5550 6450 11250 12000 350 7200 7800 7950 8250 8700 14250 18000 400 9450 9900 0 10200450 12000 12750500 19500 20250600型号H44H-16CH44H-25CH44H-40CH44H-16CH44H-25C 普通型（沙铸）中型（精铸）15 157.5 157.5 157.5 157.5 157.520 165 165 165 165 165 25 172.5 172.5 172.5 172.5 172.5 32 217.5 217.5 217.5 217.5 217.5 40 247.5 247.5 247.5 247.5 247.5 50 285 285 285 285 285 65 382.5 382.5 390 420 420 80 480 480 495 510 510 100 600 637.5 660 630 675 125 855 900 930 900 975 150 **** **** 1170 1170 1275 200 1650 1725 1875 1725 1875 250 2550 2700 3000300 3600 3900 4650350 5250 6000 6300400 6750 7950450 9750 10950500 11250 12750600 21750 24000型号H44H-16C H44H-25C H44H-40C H44H-64C H44H-100C 重型材质重型材质（15-200口径均为精铸）15 157.5 157.5 157.5 300 300 20 165 165 165 345 345 25 172.5 172.5 172.5 367.5 367.5 32 217.5 217.5 217.5 420 420 40 285 285 285 570 570 50 315 315 315 645 675 65 465 465 465 750 825 80 600 600 600 1125 1200 100 780 825 840 1350 1500 125 1125 1200 1230 2025 2175 150 **** **** 1725 2700 2925 200 2100 2250 2550 4200 4500250 3225 3450 4125 6525 6900 300 4500 5100 5700 9450 10320 350 6600 7275 8550 13500 15450 400 8250 9150 9900 16500 18750 450 12000 12600 14100 21000 22500 500 14250 15450 16800 27000 30000 600 24750 27000 30750口径H42H-16CH42H-25CH42H-16CH42H-16CH42H-25CH42H-64CH42H-100C 普通型（沙铸）重型材质（15-200口径均为精铸）15 127.5 127.5 127.5 127.5 127.5 300 300 20 135 135 135 135 135 315 315 25 150 150 150 150 150 360 360 32 195 195 195 195 195 420 420 40 210 210 240 240 240 435 435 50 232.5 232.5 262.5 262.5 262.5 480 525 65 322.5 322.5 345 345 345 600 630 80 367.5 367.5 390 390 390 750 825 100 450 450 495 525 525 900 975 125 690 750 825 900 930 1350 1425 150 975 1050 1125 1200 1230 1575 1650 200 1350 1425 1920 2070 2175 3075 3150250 2100 2250 2400 2625 2850 5250 5550 300 3300 3450 3600 3975 4200 7650 8100 350 4800 5100 6150 6450 6750 9600 9900 400 6900 7200 7650 7950 8700 11250 11850 450 8700 9300 10275 14850 16500 500 15000 15750 20250 23250 600 21000 22500 36750 40500型号铸铁止回阀口径H44T/W /X-10DN40 157.5 DN50 210 DN65 240 DN80 337.5 DN100 375 DN125 555 DN150 660 DN200 945 DN250 1470 DN300 2025 DN350 2925 DN400 3750 DN450 5550 DN500 6600 DN600 9750 DN700 14400 DN800 19200尺寸止回阀（H44H/H41H/WCB) 150LB 300LB 600LB2”435 570 870 21/2”585 825 1215 3”780 1125 1575 4”1140 1530 2550 5”1425 1950 4050 6”1650 2850 4950 8”2850 4500 8700 10”4350 7350 15750 129 6150 10050 19200 14“8925 14700 24900 16”12450 20400 36900 18”15300 26250 44250 20”19950 34350 57000 24" 28200 50850 81000尺寸止回阀（H44H/H41H/304) 150LB 300LB 600LB2”802.5 1170 1800 21/2”1050 1935 2325 3”1470 2175 3300 4”2370 3450 5700 5”2925 4350 8850 6”3675 7200 11700 8”6750 12000 19500 10”11250 16500 32250 12”20250 30750 43500 14”26250 43500 63000尺寸保温止回阀BH44H150LB 300LB 600LB 2”810 945 1245 21/2”1072.5 1312.5 1702.5 3”1380 1725 2175 4”1890 2280 3300 5”2362.5 2887.5 4987.5 6”2775 3975 6075 8”4350 6000 10200 10”5475 8475 16875 12”7500 11400 20550 14”10500 16275 26475 16”14250 22200 38700 18”17325 28275 46275 20”22200 36600 59250 24“30900 53550 83700尺寸止回阀（H44H/H41H/316) 150LB 300LB 600LB2”1200 1575 2850 21/2”1800 2505 4050 3”2250 2850 5400 4”3375 4950 9450 5”4275 8250 14850 6”6300 10350 18000 8”11100 16800 33000 10”18000 27750 58500 12”21750 42450 73500 14”39000 64500 99000鸭嘴阀价格表口径单价DN80 273 DN100 336 DN125 409.5DN150 502.5 DN200 667.5 DN250 840 DN300 1005 DN400 1455 DN450 1758 DN500 1954.5鸭嘴阀价格表口径单价DN600 2517 DN700 3712.5 DN800 4245 DN900 4770 DN1000 5857.5 DN1200 7035 DN1400 10425 DN1600 10095 DN1800 11655 DN2000 14850型号/口径H12立式止回阀3041/2" DN15 513/4" DN20 631" DN25 85.511/4" DN32 12911/2" DN40 1982" DN50 247.5鸭嘴阀规格材质套接式法兰式双法兰式价格表卡箍式内置式DN50 氯丁橡胶399 451.5 1095DN65 氯丁橡胶441 532.5 1290DN80 氯丁橡胶588 703.5 1695DN100 氯丁橡胶771 892.5 2190DN125 氯丁橡胶1155 1344 3225DN150 氯丁橡胶1543.5 1785 4350DN200 氯丁橡胶2317.5 262535006150DN250 氯丁橡胶2992.5 3496.5 8250 DN300 氯丁橡胶3864 4410 10440 DN350 氯丁橡胶5215.5 5887.5 13605 DN400 氯丁橡胶5796 6720 15945 DN450 氯丁橡胶7234.5 8400 23925 DN500 氯丁橡胶9271.5 10710 29250鸭嘴阀价格表规格材质套接式法兰式双法兰式卡箍式内置式DN600 氯丁橡胶11592 13320 35100 DN700 氯丁橡胶18354 21210 51000 DN800 氯丁橡胶22155 25704 64350 DN900 氯丁橡胶25974 30240 74490 DN1000 氯丁橡胶29925 34734 88725 DN1200 氯丁橡胶44415 51450 121875 DN1400 氯丁橡胶74880 76020 205335 DN1500 氯丁橡胶123000 0DN1600 氯丁橡胶156000 180000 294840 DN1800 氯丁橡胶217500 252300 368550 DN2000 氯丁橡胶282420 327750 481065 DN2200 氯丁橡胶337500 391500 691770 DN2400 氯丁橡胶472500 533100 731250型号/口径H14旋启式止回阀304 3011/2" DN15 42 36 3/4" DN20 52.5 481" DN25 67.5 63 11/4" DN32 108 94.5 11/2" DN40 133.5 120 2" DN50 172.5 142.521/2" DN65 465 397.53" DN80 660 585型号/口径H14旋启式止回阀304 3011/2" DN15 42 36 3/4" DN20 52.5 48 1" DN25 67.5 63 11/4"DN32 108 94.5 11/2" DN40 133.5 120 2" DN50 172.5 142.521/2" DN65 465 397.53" DN80 660 585鸭嘴阀价格表规格材质套接式法兰式双法兰式卡箍式内置式DN40 氯丁橡胶105 135DN50 氯丁橡胶199.5 232.5 840 DN65 氯丁橡胶220.5 270 990 DN80 氯丁橡胶294 352.5 1305 DN100 氯丁橡胶385.5 561 1687.5 DN125 氯丁橡胶577.5 750 2475 DN150 氯丁橡胶772.5 1125 3375 DN200 氯丁橡胶1162.5 1560 4725 DN250 氯丁橡胶1500 1800 6412.5 DN300 氯丁橡胶1950 2250 8032.5 DN350 氯丁橡胶2625 3000 10462.5 DN400 氯丁橡胶2925 3375 12262.5 DN450 氯丁橡胶3675 4200 18405 DN500 氯丁橡胶4635 5400 22500鸭嘴阀规格材质套接式法兰式双法兰式价格表卡箍式内置式DN600 天然橡胶5797.5 6750 27000DN700 天然橡胶9180 10800 39375DN800 天然橡胶11077.5 12900 49500DN900 天然橡胶12987 15150 57300DN1000 天然橡胶15000 17400 68250DN1100 天然橡胶0 22500 0DN1200 天然橡胶22500 25725 93750DN1400 天然橡胶37500 39510 157950DN1500 天然橡胶67500 72000 0DN1600 天然橡胶78000 90000 226800DN1800 天然橡胶108750 126150 283500DN2000 天然橡胶141225 165000 370050DN2200 天然橡胶168750 202500 532125DN2400 天然橡胶236250 270000 562500型号/口径H12立式止回阀304 3011/2" DN15 30 25.5 3/4" DN20 37.5 33 1" DN25 51 42 11/4"DN32 72 61.5 11/2" DN40 102 87 2" DN50 138 112.5型号H71W150LB 300LB316 WCB 304 316 WCB 304 31615 247.5 97.5 142.5 157.5 120 165 217.5 20 300 105 150 195 142.5 202.5 262.5 25 360 120 165 225 150 217.5 300 32 405 135 180 262.5 165 255 345 40 480 142.5 210 307.5 202.5 322.5 412.5 50 577.5 165 247.5 375 247.5 405 495 65 735 180 292.5 472.5 315 495 675 80 1042.5 270 450 705 405 712.5 945型号H74H H74W H74W H74H H74W H74W 150LB 300LBWCB 304 316 WCB 304 316DN50 150 270 352.5 195 307.5 427.5 DN65 180 330 450 232.5 390 547.5 DN80 262.5 450 622.5 307.5 502.5 810 DN100 330 645 810 405 780 967.5 DN125 397.5 825 1050 465 975 1245 DN150 502.5 1020 1260 607.5 1372.5 1567.5 DN200 757.5 1470 1815 937.5 1950 2550 DN250 870 1995 2715 1117.5 2917.5 3900 DN300 1087.5 3045 4050 1440 3847.5 5617.5 DN350 1650 3930 6915 2130 6405 8452.5 DN400 2377.5 5745 8115 3390 8137.5 13410 DN450 3435 8775 12427.5 4965 11797.5 19470 DN500 4965 10830 16140 6570 14137.5 24315 DN600 6555 15525 19590 8032.5 22650 28050 DN700 9105 20775 35625 10995 30300 50400 DN800 12285 30150 53355 15675 41640 68520 DN900 17640 40500 62415 24570 53400 86250型号H74HH74W H74W H74H H74W H74W150LB 300LBWCB304 316 WCB 304 316 DN50 150 270 352.5 195 307.5 427.5 DN65 180 330 450 232.5 390 547.5 DN80 262.5 450 622.5 307.5 502.5 810 DN100330645 810 405 780967.5 DN125 397.5 825 1050 465 975 1245 DN150 502.5 1020 1260 607.5 1372.5 1567.5 DN200 757.5 1470 1815 937.5 1950 2550 DN250 870 1995 2715 1117.5 2917.5 3900 DN300 1087.5 3045 4050 1440 3847.5 5617.5 DN350 1650 3930 6915 2130 6405 8452.5 DN400 2377.55745 8115 3390 8137.5 13410 DN450 3435 8775 12427.5 4965 11797.5 19470 DN500 4965 10830 16140 6570 14137.5 24315 DN600 6555 15525 19590 8032.5 22650 28050 DN700910520775 35625 10995 30300 50400 DN800 12285 30150 53355 15675 41640 68520 DN900 176404050062415245705340086250型号 H74HH74W H74WH74HH74W25150LBWCB 304 316 WCB 304 DNl000 26925 59460 118080 24255 56310型号PH44H-16CPH44H-25CDN50 900 900 DN65 1125 1125 DN80 1350 1350 DN100 1650 1650 DN125 2175 2325 DN150 **** **** DN200 3525 4125 DN250 5550 6450 DN300 7575 8250 DN350 10800 11700型号H76H H76W H76W H76H H76W H76W H76H H76W H76W16 25 40WCB 304 316 WCB 304 316 WCB 304 316DN50 262.5 427.5 622.5 262.5 427.5 622.5 300 487.5 652.5 DN65 300 532.5 802.5 300 562.5 802.5 367.5 622.5 802.5 DN80 367.5 660 975 367.5 660 975 450 802.5 982.5 DN100 502.5 907.5 1282.5 577.5 1080 1500 622.5 1147.5 1500 DN125 667.5 1215 1762.5 735 1402.5 1852.5 825 1500 1852.5 DN150 840 1455 2557.5 975 1680 2730 1057.5 1852.5 2782.5 DN200 1335 2857.5 4222.5 1455 3172.5 4927.5 1612.5 3255 5257.5 DN250 1612.5 3787.5 5625 1935 4402.5 6502.5 2092.5 4927.5 7387.5 DN300 2085 5250 8617.5 2422.5 5767.5 9667.5 2820 6855 11160 DN350 3210 6502.5 11752.5 3697.5 7710 12660 4185 10200 14242.5 DN400 4500 9667.5 14595 5145 11055 16170 6030 14422.5 20205 DN450 6270 13530 19860 7522.5 14932.5 22500 7800 19335 29430 DN500 8197.5 16695 25095 9000 20205 27765 10770 29535 39540DN600 11010 25470 38475 12667.5 27765 34860 15750 41820 59565 DN700 15585 33000 55350 18000 38655 64650 DN800 23775 523665 81015 28245 59400 89595型号 H76W H76H H76W H76W H76H H76WH 76WH76H H76W H76W 64 150LB 300LB316WCB304316WCB304 316 WCB 304 316DN50 652.5 412.5 615 742.5 292.5 472.5 675 322.5 577.5 757.5DN65 802.5 495 840 945 322.5 577.5 877.5 457.5 727.5960DN80 982.5 577.5 1027.5 1237.5 397.5 727.5 1065 540937.5 1162.5DN100 1500 892.5 1500 1762.5 555 990 1402.5 712.5 1305 1597.5 DN125 1852.5 1132.5 2115 2902.5 735 1327.5 1935 975 1770 2130 DN150 2782.5 1455 3090 4050 922.5 1597.5 2805 1237.5 2130 3285 DN200 5257.5 2227.5 5145 7387.5 1470 3135 4635 1950 3772.5 5992.5 DN250 7387.5 2895 7027.5 11265 1770 4162.5 6180 2475 5700 8685 DN300 11160 4500 10725 17760 2295 5760 9465 3277.5 7920 13132.5 DN350 14242.5 6030 16695 28155 3525 7147.5 12900 4950 11580 15840DN400 20205 8925 26700 48855 4950 10620 16035 6712.5 16035 23175 DN450 29430 12532.5 37785 60615 6892.5 14865 21825 8655 222150 33780 DN500 39540 16860 46800 83445 9000 18345 27570 12000 33780 44400 DN600 59565 30525 83100 130875 12097.5 27990 42285 17655 47295 66600 DN700 17115 36300 60810 25200 66225 90525 DN8026115 57540 88995 39555 8959125430 5 0产品名称口径/压力16C 25C 40C 64C 100C 160IH44H15 150 15020 150 15025 150 150 15032 225 225 22540 285 285 285 555 555 690 50 375 375 375 675 720 1050 65 495 495 495 825 900 1650 80 660 660 690 1020 1155 2250 100 795 840 840 1365 1500 3000 125 1125 1200 1200 2100 2325 4950 150 **** **** 1650 2895 3150 7200 200 2100 2250 2925 4200 5100 11550 250 3225 3450 3780 5925 6900 15450 300 4200 4650 5550 8850 9750350 5250 5700 7050 12495 16200400 7050 7425 11100 16800 19050450 10950 11550 12150 19500 22500500 12750 13500 16200600 22200 22950 27000产品名称口径/压力16C 25C 40C 64C 100CH41H 15 120 120 120 180 180 20 135 135 135 195 195 25 150 150 150 247.5 247.5 32 217.5 217.5 217.5 420 420 40 315 315 315 450 525 50 375 375 375 645 72065 555 525 525 825 900 80 690 675 675 1170 1275 100 825 855 855 1425 1575 125 1200 1245 1245 2100 2250 150 **** **** 1725 2925 3300 200 2520 2550 3150 4350 4950 250 3600 3675 4050 6150 6900 300 5100 5550 5700 9450 10500 350 7200 7800 8250400 9000 9750 10350产品名称口径/压力16C 25C 40C 64C 100CH42H15 127.5 127.5 127.520 142.5 142.5 142.525 150 150 150 255 255 32 187.5 187.5 187.5 360 360 40 247.5 247.5 247.5 495 495 50 285 285 292.5 555 555 65 330 330 337.5 750 780 80 420 420 427.5 975 1020 100 555 570 570 1275 1350 125 765 825 825 1950 2100 150 990 1095 1095 2400 2550 200 1620 1695 1995 3825 4050 250 2220 2700 3150 5550 6000 300 3375 3660 3600350 5550 5850 6450400 7500 7950 8550型号H41W-16P H42W-16P H44W-16P4NI 8NI 316 4NI 8NI 316 4NI 8NI 316 DN15 210 255 360 210 270 360 285 285 420 DN20 232.5 300 390 210 270 375 285 345 420 DN25 255 330 465 225 315 420 307.5 360 480 DN32 330 420 570 270 360 510 382.5 435 585 DN40 420 525 720 322.5 450 600 435 525 750 DN50 510 660 1050 420 525 750 525 660 930 DN65 705 855 1470 562.5 705 1005 712.5 855 1245 DN80 900 1110 1725 675 855 1245 900 1110 1650 DN100 1080 1425 2175 855 1110 1500 1072.5 1410 2070 DN125 1800 2175 3225 1500 1800 2445 1725 2400 3225 DN150 **** **** 4500 1800 2400 3225 2625 3150 4200 DN200 4500 5925 8175 3300 4200 5700 4500 5250 7500口径H41W-16P(RL) H44W-16P(RL) H42W-16P(RL) 304 316L 304 316L 304 316LDN150 3877.5 5820 3712.5 5572.5 2475 3712.5 DN200 5857.5 8790 5775 8662.5 4125 6187.5 DN250 10395 15592.5 9900 14850 7260 10890 DN300 15675 23512.5 13530 20295 10800 16200 DN350 26235 39352.5 21450 32175 18150 27225 DN400 37455 56182.5 26400 39600 23925 35887.5 DN450 56925 85387.5 40095 60142.5DN500 72930 109410 56100 84150DN600 112500 168750 102000 15300口径H41W-16P(RL) H44W-16P(RL) H42W-16P(RL) 304 316L 304 316L 304 316LDN15 300 450 360 540 247.5 375 DN20 345 517.5 405 607.5 285 420 DN25 405 607.5 450 675 315 472.5DN32 510 765 510 765 375 555 DN40 645 967.5 645 967.5 472.5 705 DN50 810 1215 810 1215 562.5 840 DN65 1125 1650 1125 1650 742.5 1117.5 DN80 1425 2175 1425 2175 960 1432.5 DN100 1905 2850 1897.5 2850 1320 1980 DN125 2805 4207.5 2722.5 4087.5 1980 3022.5型号HY41/44W一25PT 304 铜质DN15 360 682.5 DN20 397.5 772.5 DN25 465 900 DN32 577.5 1185 DN40 720 1567.5 DN50 952.5 2175 DN65 1260 3600 DN80 1710 4305 DN100 2662.5 5670 DN125 3960 10207.5 DN200 21330 20250型号H41W-25P（RL）H44W-25P（RL）H42W-25P（RL）304 316L 304 316L 304 316LDN40 1455 2175 1455 2175 907.5 1237.5 DN50 2295 3442.5 2265 3382.5 1387.5 2077.5 DN65 3300 4950 2887.5 4335 2145 3217.5 DN80 4290 6435 4042.5 6067.5 2737.5 4110 DN100 7260 10890 6187.5 9285 4455 6682.5 DN125 11550 17325 10642.5 15967.5 8580 12870 DN150 18150 27225 15727.5 23587.5 13875 18562.5DN200 33000 4950 23100 34650 21450 32175 DN250 48675 73012.5 29700 44550 28050 42075 DN300 72600 108900 51150 76725DN500 92400 138600 80025 120037.5型号H41W-40P(RL) H44W-40P(RL) H42W-40P(RL) CF8 CF3M CF8 CF3M CF8 CF3M 304 316L 304 316L 304 316LDN150 4372.5 6562.5 6300 6300 2805 4207.5 DN200 8002.5 12007.5 11550 11550 4980 7477.5 DN250 12870 19305 19305 19305 9570 14355 DN300 20130 30195 28957.5 28957.5 14025 21037.5 DN350 36300 54450 42075 42075 23925 35887.5 DN400 54450 131175 64912.5 65587.5 31020 46530 DN450 80025 120037.5 96525 96525DN500 101640 152460 143055 143055DN600 136125 204225 185625 185625型号H41W-40P(RL) H44W-40P(RL) H42W-40P(RL) CF8 CF3M CF8 CF3M CF8 CF3M 304 316L 304 316L 304 316LDN15 315 465 375 562.5 262.5 397.5 DN20 360 540 412.5 615 300 442.5 DN25 405 600 465 697.5 330 495 DN32 525 787.5 540 810 390 577.5 DN40 675 1020 690 1035 487.5 727.5 DN50 855 1282.5 870 1305 577.5 870 DN65 1155 1732.5 1155 1732.5 795 1185 DN80 1485 2227.5 1485 2227.5 990 1485 DN100 2310 3465 2310 3465 1485 2227.5 DN125 3465 5197.5 3150 4725 2197.5 3292.5型号H41W/H44W-64P（RL）H41W/H44W-100P（RL）H41W/H44W-64/100P（RL）304 316L 304 316L 304 316LDN25 825 1237.5 825 1237.5 720 1080 DN32 1020 1537.5 1020 1537.5 915 1372.5 DN40 1350 2025 1425 2145 1215 1822.5 DN50 1725 2595 1905 2850 1552.5 2325 DN65 2370 3555 2610 3915 2130 3195 DN80 3000 4500 3300 4950 2700 4050 DN100 4050 6075 4455 6682.5 3645 5475 DN125 6900 10350 7590 11400 6210 9315 DN150 9150 13725 10050 15075 8250 12375 DN200 15900 23850 15075 26250 14310 21465 DN250 25350 38025 26250 42000 22815 34222.5 DN300 47025 70537.5 42000 77700 42330 63495型号H44W/H41W-150LbPRL H44W/H41W-300LbPRLCF8304 CF3304L-321 CF8M316 CM3M316L CF8304 CF3304L-321 CF8M316CM3M316L1”465 562.5 667.5 690 825 990 1200 1252.5 11/4”547.5 660 795 825 990 1185 1432.5 1500 11/2”690 825 1005 1050 1155 1387.5 1672.5 1747.5 2”855 1027.5 1245 1297.5 1237.5 1485 1800 1875 21/2”1237.5 1485 1800 1875 1980 2377.5 2872.5 2985 3”1567.5 1882.5 2280 2370 3052.5 3660 4425 4605 4”2400 2880 3465 3607.5 4057.5 4867.5 5895 6120 5”3052.5 3660 4425 4605 5940 7125 8610 8962.5 6”4455 5347.5 6457.5 6712.5 7425 8925 10770 11197.5 8”7755 9300 11242.5 11700 11880 14250 17227.5 17925 10”13200 15840 19140 19905 19635 23565 28485 29617.5 12”21945 26340 20280 33120 29535 35445 42840 44550 14”27390 32865 39720 41332.5 44880 53850 65107.5 67732.5型号H44W/H41W-600LbPRLCF8304 CF3304L-321 CF8M316 CM3M316L2”2475 2970 3600 3772.5 21/2”3240 3885 4702.5 4935 3”4222.5 5070 6120 6450 4”8100 9712.5 11745 12300 5”12525 15030 18150 19065 6”14100 16890 20445 21465 8”26730 32100 38760 40695 10”48150 57750 69825 73320 12”54900 65850 79605 83587.5 14”72270 86700 104850 110025 16”103425 124095 150000 157500型号口径H41W-16PCF8304H41W-25PCF8304H41W-40PCF8304H41W-16RCF8316H41W-25RCF8M316H41W-40RCF8M316H41W-16RLCF3M316L不锈钢止回阀DN15 247.5 247.5 307.5 345 345 420 360 DN20 292.5 292.5 367.5 405 405 525 420 DN25 367.5 367.5 435 495 495 600 525DN32 465 465 600 645 645 885 675 DN40 585 585 735 817.5 817.5 1050 870DN50 712.5 712.5 975 990 990 1395 1050 DN65 960 960 1282.5 1365 1365 1860 1455 DN80 1237.5 1237.5 1702.5 1747.5 1747.5 2445 1875 DN100 1605 1807.5 2430 2302.5 2565 3525 2460 DN125 2272.5 2595 3105 3240 3720 4485 5010 DN150 **** **** 4957.5 4680 5220 7260 8610 DN200 5550 6150 7912.5 8047.5 8992.5 11602.5 8700 DN250 10350 10725 11415 14550 15000 15922.5 15345型号口径H41W-25RLCF3M316LH41W-40RLCF3M316L不锈DN15 360 450钢止回阀DN20 420 570DN25 525DN32 675DN40 870DN50 1050DN65 1455DN80 1875DN100 2752.5DN125 3990DN150 5580DN200 9607.5DN250 15750型号底阀H42W/X-2.5/6P(R)C H42W150LB/(10-16)P 铸铁铸钢CF8304 CF3M316L CF8304CF3M316LDN40 97.5 232.5 345 517.5 382.5 570 DN50 120 292.5 412.5 622.5 465 697.5 DN65 150 315 495 795 547.5 877.5DN80 195 345 690 1050 765 1155 DN100 262.5 472.5 930 1402.5 1050 1575 DN125 330 660 1200 1815 1320 1980型号口径H44W-16PCF8304H44W-25PCF8304H44W-40PCF8304H44W-16RCF8316H44W-25RCF8M316H44W-25RLCF3M316LH44W-40RLCF3M316L不锈钢止回DN15 255 255 270 375 375 397.5 412.5 DN20 277.5 277.5 285 405 405 427.5 442.5 DN25 300 300 315 435 435 457.5 472.5阀DN32 420 420 420 607.5 607.5 637.5 637.5 DN40 487.5 487.5 487.5 705 705 735 735 DN50 630 630 712.5 922.5 922.5 960 1087.5 DN65 922.5 922.5 922.5 1335 1335 1402.5 1402.5 DN80 1170 1170 1170 1695 1695 1785 1785 DN100 1492.5 1590 1590 2310 2310 2430 2430 DN125 2085 2385 2385 3510 3510 3690 3690 DN150 **** **** 3180 4680 4680 4920 4920 DN200 4470 5190 5655 8340 8340 8040 8775 DN250 8355 9285 9855 14580 14580 14445 15360型号口径H44W-25RLCF3M316LH44W-40RLCF3M316L不锈钢止回阀DN15 397.5 412.5 DN20 427.5 442.5 DN25 457.5 472.5DN32 637.5 637.5 DN40 735 735DN50 960 1087.5 DN65 1402.5 1402.5 DN80 1785 1785 DN100 2430 2430 DN125 3690 3690 DN150 **** **** DN200 8040 8775 DN250 14445 15360型号通径美标Z44W-300Lb20KCF8304 CF8M316 CF3M316L美标不锈钢止回阀1/2”1080 1485 1545 2”1455 1995 2100 2-1/2”1980 2730 28503”2625 3675 37954”3570 5025 52505”4875 6870 7200 6”6750 9525 9975 8”10575 15000 16500 10”15900 28350 31200 12”34500 56250 61800 14”38850 62400 68550 16”61500 98400 108300 18”88050 141000 155100 20”97500 156000 171600型号口径GLH41W-16PCF8304GLH41W-25PCF8304GLH41W-40PCF8304GLH41W-16RCF8M316GLH41W-25RCF8M316GLH41W-40RCF8M316贯流式止回阀DN15 345 345 375 555 555 645 DN20 375 375 465 645 645 810 DN25 420 420 510 675 675 825 DN32 540 540 630 900 900 1035 DN40 645 645 735 1095 1095 1245 DN50 750 750 855 1245 1245 1395 DN65 1110 1140 1185 1770 1785 1890 DN80 1305 1485 1665 2130 2445 2835 DN100 1620 1860 2055 2685 3135 3435 DN125 2550 2955 3360 4185 4890 5550 DN150 **** **** 4410 5880 6750 7365 DN200 6030 6930 7245 9990 11415 12105DN250 11325 13125 18735 21420 DN300 15585 17010 25980 27555 DN350 26145 42120DN400 39540 60465型号口径GLH41W-16RLCF3M316LGLH41W-25RLCF3M316LGLH41W-40RLCF3M316L贯流式止回阀DN15 585 585 705 DN20 705 705 870 DN25 720 720 900 DN32 975 975 1095 DN40 1095 1095 1320 DN50 1350 1350 1500 DN65 1950 1950 2085 DN80 2265 2670 3000 DN100 2895 3390 3660 DN125 4485 5205 5955 DN150 **** **** 7875 DN200 12210 13050 DN250 22995DN300 30555DN350型号通径美标Z44W-150LbCF8304 CF8M316 CF3M316L美标不锈钢止回阀1/2”345 442.5 457.5 3/4”352.5 495 540 1”450 637.5 697.5 1-1/4”675 990 1087.5 1-1/2”735 1057.5 1252.5 2”967.5 1365 1695 2-1/2”1365 1920 2205 3”1710 2400 2775 4”2250 3300 4005 5”3150 4725 5197.5 6”4177.5 6150 6750 8”6450 9300 10200 10”9750 14400 15840 12”18600 27450 30150 14”23250 34200 37650 16”34125 50400 55350 18”44850 61500 67500 20”55200 81750 89850型号型号H41W-16P(R)RL321P CF8304 CF8M316 CF3304L CF3M316L不锈钢升降式止回阀DN15 285 255 330 300 345 DN20 315 285 375 330 390 DN25 375 330 435 390 450 DN32 510 450 600 525 615 DN40 660 585 780 690 810 DN50 795 705 945 840 982.5 DN65 1080 960 1290 1140 1350 DN80 1365 1200 1605 1425 1680 DN100 1695 1500 2010 1785 2100 DN125 2925 2565 3480 3075 3645型号通径美，日标H44W-300Lb20KCF8304 CF8M316 CF3M316L美标不锈钢止回阀2”1320 1845 1950 3”2250 3150 3450 4”3390 4875 5250 5”3600 5340 5850 6”6150 8520 9300 8”9675 14025 15300 10”16200 25500 28050 12”25500 36750 40350 14”31500 49500 54000 16”45300 72000 79200型号型号H41W-16P(R)RL321P CF8304 CF8M316 CF3304L CF3M316L不锈钢升降式止回阀DN150 **** **** 4260 3765 4455 DN200 6420 5647.5 7650 6780 8010 DN250 10650 9757.5 12727.5 11242.5 13320DN300 15510 14265 18405 16335 19230 DN350 25245 23355 29655 26505 30915 DN400 37695 34995 43995 39495 45525 DN450 65055 60195 76395 68295 79635 DN500 85695 79380 100440 89910 104655 DN600 113670 105300 133200 119250 138780型号型号H41W-25P(R)RL321P CF8304 CF8M316 CF3304L CF3M316L不锈钢升降式止回阀DN15 285 255 330 300 345 DN20 315 285 375 330 390 DN25 375 330 435 390 450 DN32 510 450 600 525 615 DN40 660 585 780 690 810 DN50 795 705 945 840 982.5 DN65 1110 982.5 1320 1170 1380 DN80 1365 1200 1605 1425 1680 DN100 2085 1830 2490 2205 2610 DN125 3195 2805 3825 3375 4005型号型号H42W-16P(R)RL321P CF8304 CF8M316 CF3304L CF3M316L不锈钢立式止回阀DN15 315 285 352.5 330 360 DN20 315 285 352.5 330 360 DN25 315 285 360 330 375 DN32 420 375 480 435 495 DN40 465 420 540 495 570 DN50 585 510 675 615 705 DN65 825 735 975 870 1020 DN80 1020 900 1207.5 1080 1260 DN100 1305 1155 1530 1365 1605DN125 1770 1560 2100 1867.5 2190型号型号H41W-25P(R)RL321P CF8304 CF8M316 CF3304L CF3M316L不锈钢升降式止回阀DN150 **** **** 5010 4410 5250 DN200 7650 6705 9165 8085 9600 DN250 11490 10515 13755 12135 14400 DN300 16635 15285 19770 17535 20670 DN350 30000 27675 35415 31545 36975 DN400 48375 44700 56955 50835 59400 DN450 69210 63975 81435 72705 84915 DN500 90450 83700 106200 94950 110700型号型号H42W-25P(R)RL321P CF8304 CF8M316 CF3304L CF3M316L不锈钢立式止回阀DN15 315 285 352.5 330 360 DN20 315 285 352.5 330 360 DN25 315 285 360 330 375 DN32 420 375 480 435 495 DN40 465 420 540 495 570 DN50 585 510 675 615 705 DN65 825 735 975 870 1020 DN80 1020 900 1207.5 1080 1260 DN100 1410 1245 1665 1485 1740 DN125 2332.5 2055 2790 2460 2910型号型号H42W-16P(R)RL321P CF8304 CF8M316 CF3304L CF3M316L不锈钢立式止回阀DN150 2422.5 2130 2880 2550 3000 DN200 3885 3420 4635 4095 4845 DN250 6105 5370 7305 6450 7650型号型号H42W-25P(R)RL321P CF8304 CF8M316 CF3304L CF3M316L不锈钢立式止回阀DN150 **** ****.5 3555 3150 3720 DN200 4725 4140 5655 4995 5925 DN250 7230 6330 8055 8055 9090型号型号H44W-16P(R)RL321P CF8304 CF8M316 CF3304L CF3M316L不锈钢升降式止回阀DN15 390 375 450 405 465 DN20 420 397.5 480 435 495 DN25 450 420 510 465 525 DN32 585 555 690 615 705 DN40 645 600 750 675 780 DN50 810 750 960 855 1005 DN65 1155 1065 1350 1215 1410 DN80 1470 1365 1725 1545 1785 DN100 1860 1710 2182.5 1950 2280 DN125 2790 2565 3315 2940 3457.5型号型号H44W-16P(R)RL321P CF8304 CF8M316 CF3304L CF3M316L不锈钢升降式止回阀DN150 3667.5 3375 4365 3870 4560 DN200 6165 5670 7335 6495 7672.5 DN250 10560 9675 12645 11160 13230 DN300 13020 11962.5 15472.5 13717.5 16170 DN350 19500 17985 23040 20520 24045 DN400 29805 27480 35220 31335 36765 DN450 45450 41880 53760 47820 56137.5 DN500 62460 57600 73800 65700 77040型号型号H44W-25P(R)RL321P CF8304 CF8M316 CF3304L CF3M316L不锈钢升降式止回阀DN15 390 375 450 405 465 DN20 420 397.5 480 435 495 DN25 450 420 510 465 525 DN32 585 555 690 615 705 DN40 645 600 750 675 780 DN50 810 750 960 855 1005 DN65 1155 1065 1350 1215 1410 DN80 1470 1365 1725 1545 1785 DN100 2250 2070 2655 2370 2775 DN125 3180 2925 3795 3360 3960型号型号H44W-25P(R)RL321P CF8304 CF8M316 CF3304L CF3M316L不锈钢升降式止回阀DN150 **** **** 5040 4455 5280 DN200 6675 6120 7950 7035 8325 DN250 1170 10680 14010 12345 14670 DN300 18427.5 16860 22110 19485 23160 DN350 23670 21780 28080 24930 29340。

对夹式止回阀详细结构尺寸图-H76型H76 对夹式止回阀基本信息栏品名型号规格压力材质对夹双瓣止回阀H76W DN40-1200mm PN1.6-6.4mpa 碳钢；不锈钢H76W、H76H型对夹双瓣止回阀由阀体、蝶形双阀瓣、阀杆及弹簧等零件组成，采用对夹和法兰连接。

由于蝶形双瓣行程短，并且有弹簧加载，可显著减少水锤现象。

对夹双瓣止回阀结构图技术参数公称压力PN(MPa) 1 1.6 2.5 4试验压力强度试验 1.5 2.4 3.75 6密封试验 1.1 1.76 2.75 4.4适用介质水、蒸汽、油品、污水、酸碱类适用温度橡胶密封面（X）-20℃~120℃合金钢密封面（H）主体碳钢-29℃~425℃H76系列对夹双瓣旋启式止回阀的型号、材料及主要参数配管法兰公称压力常规产品型号JB/T74~90 GB/T9112 ~9124 HG20592 ~20614PN1.0MPa H76H-10C H76W-10P H76W-10P8 H76W-10P3 H76W-10R H76W-10R8 H76W-10R3 PN1.6MPa H76H-16C H76W-16P H76W-16P8 H76W-16P3 H76W-16R H76W-16R8 H76W-16R3 PN2.5MPa H76H-25 H76W-25P H76W-25P8 H76W-25P3 H76W-25R H76W-25R8 H76W-25R3 PN4.0MPa H76H-40 H76W-40P H76W-40P8 H76W-40P3 H76W-40R H76W-40R8 H76W-40R3 PN6.3MPa H76H-63 H76W-63P H76W-63P8 H76W-63P3 H76W-63R H76W-63R8 H76W-63R3 PN10.0MPa H76H-100 H76W-100P H76W-100P8 H76W-100P3 H76W-100R H76W-100R8 H76W-100R3 PN16.0MPa H76H-160 H76W-160P H76W-160P8 H76W-160P3 H76W-160R H76W-160R8 H76W-160R3 PN20.0MPa H76H-200 H76W-200P H76W-200P8 H76W-200P3 H76W-200R H76W-200R8 H76W-200R3 PN25.0MPa H76H-250 H76W-250P H76W-250P8 H76W-250P3 H76W-250R H76W-250R8 H76W-250R3GB/T9112 ~9124 HG20615 ~20635 SH3406PN2.0MPa H76H-20C —H76W-20P8 H76W-20P3 —H76W-20R8 H76W-20R3 PN5.0MPa H76H-50 —H76W-50P8 H76W-50P3 —H76W-50R8 H76W-50R3 PN11.0MPa H76H-110 —H76W-110P8 H76W-110P3 —H76W-110R8 H76W-110R3 PN15.0MPa H76H-150 —H76W-150P8 H76W-150P3 —H76W-150R8 H76W-150R3 PN26.0MPa H76H-260 —H76W-260P8 H76W-260P3 —H76W-260R8 H76W-260R3 PN42.0MPa H76H-420 —H76W-420P8 H76W-420P3 —H76W-420R8 H76W-420R3ANSI B16.5Class150 H76H-A1C —H76W-A1P8 H76W-A1P3 —H76W-A1R8 H76W-A1R3 Class300 H76H-A3 —H76W-A3P8 H76W-A3P3 —H76W-A3R8 H76W-A3R3 Class600 H76H-A6 —H76W-A6P8 H76W-A6P3 —H76W-A6R8 H76W-A6R3 Class900 H76H-A9 —H76W-A9P8 H76W-A9P3 —H76W-A9R8 H76W-A9R3 Class1500 H76H-A15 —H76W-A15P8 H76W-A15P3 —H76W-A15R8 H76W-A15R3Class2500 H76W-A25 —H76W-A25P8 H76W-A25P3 —H76W-A25R8 H76W-A25R3主要零件材料阀体WCB(A105) ZG1Cr18Ni9Ti CF8(304) CF3(304L)ZG1Cr18Ni12Mo2Ti0Cr17Ni1Mo2 00Cr17Ni14Mo2 阀体CF8 CF8 CF8 CF3 CF8M CF8M CF3M阀轴2Cr13 1Cr18Ni9Ti 0Cr18Ni9 00Cr19Ni10 1Cr18Ni12Mo2Ti 0Cr17Ni12Mo2 00Cr17Ni14Mo2 弹簧0Cr18Ni9 0Cr18Ni9 0Cr18Ni9 00Cr19Ni10 0Cr17Ni12Mo2 0Cr17Ni12Mo2 00Cr17Ni14Mo2适用工况适用介质水、蒸汽、油品等硝酸等腐蚀性介质强氧化性介质醋酸等腐蚀性介质尿素等腐蚀性介质适用温度(℃) -29~425 -196~540 -196~425 -196~540 -196~455 注：本表为常规对夹式止回阀的型号编制、主要零件材料及适用工况，其他要求及其型号编制参见对夹式止回阀型号编制方法。

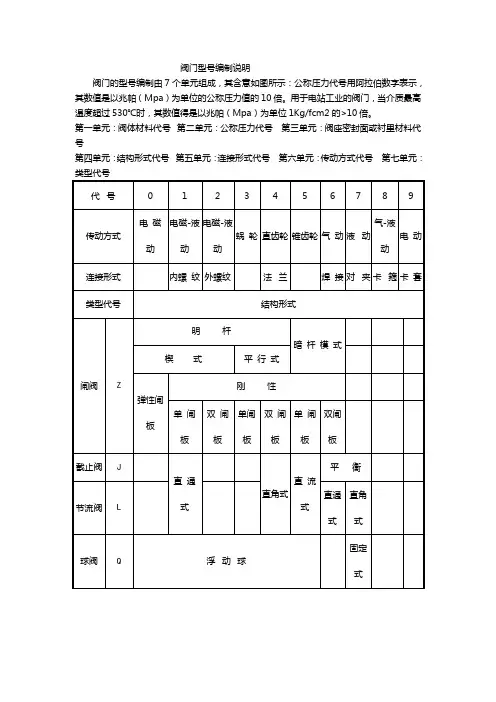

阀门型号编制说明
阀门的型号编制由7个单元组成，其含意如图所示：公称压力代号用阿拉伯数字表示，其数值是以兆帕（Mpa）为单位的公称压力值的10倍。

用于电站工业的阀门，当介质最高温度超过530℃时，其数值得是以兆帕（Mpa）为单位1Kg/fcm2的>10倍。

第一单元：阀体材料代号第二单元：公称压力代号第三单元：阀座密封面或衬里材料代号
第四单元：结构形式代号第五单元：连接形式代号第六单元：传动方式代号第七单元：
对于手轮、手柄和扳手驱动的阀门，弹簧安全阀、则省去第二单元。

联络方式:
辽宁省铁岭高压阀门厂
厂址:辽宁省铁岭市工人街邮编:112000
电话:0410 - 4845162 4603601 4836791传真: 0410 - 4845168 4845169 E-mail:valve@
开户行:辽宁省铁岭市工商银行银州支行帐号: 0712002009245075389
阀门参考价格:
给排水阀门群:浮球阀减压阀水泵控制阀防污隔断阀比例式减压阀静音式止回。

H71对夹升降式止回阀H71 Wafer Upward-Downward Check Valve使用说明书Operating Manual概述1.Introduction产品型号：H71Mode of Product: H71产品名称：对夹升降式止回阀Name of Product: Wafer Upward-Downward Check Valve产品特点：Features of Product:一、流体力学性能：H71对夹升降式止回阀的体积流量与压力降关系：2.Performance of Hydrodynamics: Relationship between volume flow anddifferential pressure of H71 Wafer Upward-Downward Check Valve水的当量体积流量Vw与实际流体的体积流量v按下式换算：Water volume flow (Vw) and actual liquid volume (v) can be calculated with the following formula:式中：Vw一水的当量体积流量．l／s;In the formula: Vw refers to the water volume flow with the unit: 1/s;P一流体密度，kg／m3P refers to fluid density with the unit kg/m3,v一实际流体的体积流量，I／s。

V refers to the actual volume flow with the unit I/s;二、流体力学性能Performance of HydrodynamicsH71对夹双瓣旋启式止回阀的流体阻力系数、流量系数及开启压力：Fluid resistance coefficient, flow coefficient and open pressure of H71 Wafer Upward-Downward Check Valve:公称通径Inside Nominal Diameter阀门全开启时的流体阻力系数Fluidresistancecoefficientwhen thevalve totallyopen常温下阀门全开启时的水讲E量系数Water flow coefficient when the valvetotally open under normal pressure流体的流向Fluid flow directionDN NPS Kv(m3=／h)CV(U.S) CV(U.K)↑↓→开启压力近似值KPaPressure Approximation of Opening(Kpa)15 1/2 6.4 2.6 3.0 2.5 3 2 2.520 3/4 5.1 6.4 7.5 6.3 3 2 2.525 4 4.1 12.6 14.8 12.3 3 2 2.532 11/4 4.1 19.7 23.1 19.3 3 2 2.540 11/2 3.8 29.5 63.9 28.9 3 2 2.550 2 3.5 54.6 99.9 63.5 3 2 2.565 21/2 3.5 85.4 150 83.7 3 2 2.580 3 3.2 128 286 125 3 2 2.5100 4 2.8 244 286 249 3 2 2.5 125 5 2.9 375 439 368 3 1 2.2 150 6 3.1 522 611 512 3 1 2.2 200 8 3.2 915 1070 897 3 1 2.2三、对夹升降式止回阀的型号、材料及主要参数：Mode, Material and Main Parameters of Wafer Upward-Downward CheckValve:配管法兰Piping Flange公称压力Nominal Pressure常规产品型号Standard ModeJB/T74-90 GB9112-9124、HG20592-20614 PN1.0MPa H71H-10C H71W10P H71W10P8 H71W10P3 H71W10R H71W10R8 H71W10R3 PN1.6MPa H71H-16C H71H-16P H71H-16P8 H71H-16P3 H71H-16R H71H-16R8 H71H-16R3 PN2.5MPa H71H-25 H71H-25P H71H-25P8 H71H-25P3 H71H-25R H71H-25R8 H71H-25R3 PN4.0MPa H71H-40 H71H-40P H71H-40P8 H71H-40P3 H71H-40R H71H-40R8 H71H-40R3 PN6.3MPa H71H-63 H71H-63P H71H-63P8 H71H-63P3 H71H-63R H71H-63R8 H71H-63R3 PN10.0MPa H71H-100 H71H-100P H71H-100P8 H71H-100P3 H71H-100R H71H-100R8 H71H-100R3 PN16.0MPa H71H-160 H71H-160P H71H-160P8 H71H-160P3 H71H-160R H71H-160R8 H71H-160R3CB/T9112-9124、HG20615-20 635、SH3406 PN2.0MPa H71H-20C - H71H-20P8 H71H-20P3 - H71H-20R8 H71H-20R3PN5.0MPa H71H-50 - H71H-50P8 H71H-50P3 - H71H-50R8 H71H-50R3 PN11.0MPa H71H-110 - H71H-110P8 H71H-110P3 - H71H-110R8 H71H-110R3 PN15.0MPa H71H-150 - H71H-150P8 H71H-150P3 - H71H-150R8 H71H-150R3ANSIB16.5 Class150 H71H-A1C - H71H-A1CP8 H71H-A1P3 - H71H-A1R8 H71H-A1R3 Class300 H71H-A3 - H71H-A3P8 H71H-A3P3 - H71H-A3R8 H71H-A3R3 Class600 H71H-A6 - H71H-A6P8 H71H-A6P3 - H71H-A6R8 H71H-A6R3 Class900 H71H-A9 - H71H-A9P8 H71H-A9P3 - H71H-A9R8 H71H-A9R3主要零件材料Material of Main Spareparts阀体valve bodyWCB(A105) ZG1Cr18Ni9Ti CF8(304) CF3(304L)ZG1Cr18Ni12Mo2TiCF8M(316) CF3M(316L) 阀瓣valve clack2Cr13 1Cr18Ni9Ti 0Cr18Ni9 00Cr19Ni10 1Cr18Ni12TMo2i00Cr17Ni12Mo200Cr17Ni14Mo2 压圈clampingring2Cr13 1Cr18Ni9Ti 0Cr18Ni9 00Cr19Ni10 1Cr18Ni12TMo2i00Cr17Ni12Mo200Cr17Ni14Mo2弹簧Spring0Cr18Ni9 0Cr18Ni9 0Cr18Ni9 00Cr19Ni10 1Cr18Ni12TMo2i00Cr17Ni12Mo200Cr17Ni14Mo2适用工况Applicable Condition适月介质Applicableagent水、蒸汽、油品等Water, steam,oil etc硝酸等腐蚀性介质corrosive environment suchas hydrogen nitrate etc强氧化性介质Strongoxidizing agent醋酸等腐蚀性介质corrosive environment such as ethylicacid etc屎素等腐蚀性介质corrosiveenvironment suchas excrement 适用温度Applicabletemperature（℃）-29～425 -196～540 -196～425 -196～540 -196～455注：本表为常规对夹式止回阀的型号编制、主要零件材料及适用工况，其他要求及其型号编制参见对夹式止回阀型号编制方法。

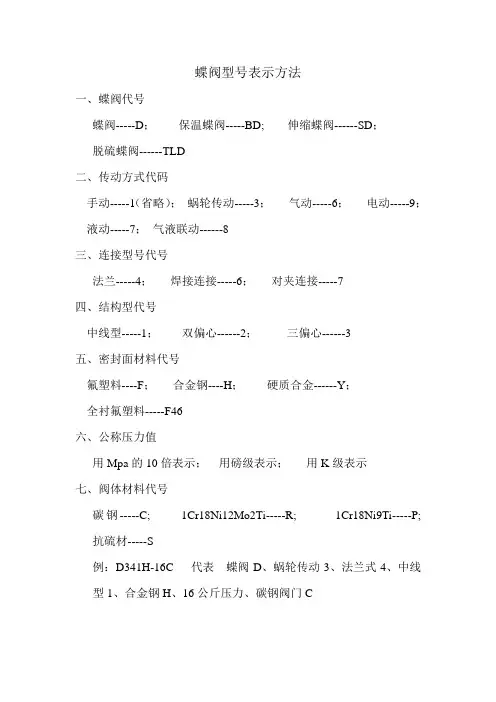

蝶阀型号表示方法一、蝶阀代号蝶阀-----D；保温蝶阀-----BD; 伸缩蝶阀------SD；脱硫蝶阀------TLD二、传动方式代码手动-----1（省略）；蜗轮传动-----3；气动-----6；电动-----9；液动-----7；气液联动------8三、连接型号代号法兰-----4；焊接连接-----6；对夹连接-----7四、结构型代号中线型-----1；双偏心------2；三偏心------3五、密封面材料代号氟塑料----F；合金钢----H；硬质合金------Y；全衬氟塑料-----F46六、公称压力值用Mpa的10倍表示；用磅级表示；用K级表示七、阀体材料代号碳钢-----C; 1Cr18Ni12Mo2Ti-----R; 1Cr18Ni9Ti-----P;抗硫材-----S例：D341H-16C 代表蝶阀D、蜗轮传动3、法兰式4、中线型1、合金钢H、16公斤压力、碳钢阀门C止回阀型号编制方式止回阀型号含义止回阀型号编制含义;止回阀又称单向阀、背压阀、逆止阀、逆流阀等多属于自动阀门类，止回阀是管道系统中不可缺少的产品之一，其作用是防止介质倒流，阻止介质反向流动。

是通过介质本身的流动自行启闭的一种阀门。

随着管道系统的不断升级而改变，传统的止回阀已经达不到现代化的市场需求，近年来诞生了很多新型止回阀型号，为了给广大用户提供更多的止回阀型号知识，台臣公司根据常见的止回阀型号进行分析。

以下是我国常见的止回阀型号编制方法，止回阀型号编制是按照国际阀门型号编制方法细分成。

是专业对止回阀型号编制代表做更详细的说明。

如初次采购或对止回阀型号不熟的用户请认真阅读。

止回阀型号编制方式：如H41H-16C按顺序止回阀附加号：HH微阻缓闭止回阀、BH保温止回阀、HQ滚球式止回阀；⑴止回阀类型：H代表止回阀；⑵止回阀连接：4法兰、6焊接、7对夹；⑶止回阀形式：1升降式、2立式、4旋启式、6双瓣式、8蝶形；⑷止回阀密封：B巴氏合金、F氟塑料、H不锈钢、M蒙乃尔合金、X橡胶、Y硬质合金、W直接加工；⑸止回阀压力：16压力十六公斤，PN1.6-25mpa，磅级150LB-2500LB、日级5K-63K；⑹止回阀材质：Q球墨铸铁、C碳钢、P-304、R-316、A钛合金、I 铬钼钢；台臣止回阀常见型号：对夹升降式止回阀：H71X、H71H；对夹蝶形双瓣止回阀：H76X、H76H；对夹圆片式止回阀：H74H、H74I、H74M；静音止回阀：H42H、H42W；微阻缓闭式止回阀：HH44H、HH46H、HH49H;橡胶阀瓣式止回阀：HC44X；消声止回阀：HC41H、HC41X、HC41T；升降式止回阀：H41H、H41W;旋启式止回阀：H44H、H44W；滑道滚球式止回阀:HQ41X；焊接止回阀：H61Y、H62Y、H64Y。

刚刚好够好看好看更快更好看个好看过后vbn感到孤独H76H-10C蝶形止回阀H76H-10C产品型号：蝶式止回阀蝶式止回阀蝶式止回阀是指依靠介质本身流动而自动开、闭阀瓣，用来防止介质倒流的阀门，又称逆止阀、单向阀、逆流阀、和背压阀。

止回阀属于一种自动阀门，其主要作用是防止介质倒流、防止泵及驱动电动机反转，以及容器介质的泄放。

止回阀还可用于给其中的压力可能升至超过系统压的辅助系统提供补给的管路上。

止回阀主要可分为旋启式止回阀（依重心旋转）与升降式止回阀（沿轴线移动）。

这种类型的阀门的作用是只允许介质向一个方向流动，而且阻止方向流动。

通常这种阀门是自动工作的，在一个方向流动的流体压力作用下，阀瓣打开；流体反方向流动时，由流体压力和阀瓣的自重合阀瓣作用于阀座，从而切断流动。

其中蝶式止回阀就属于这种类型的阀门，它包括旋启式止回阀和升降式止回阀。

旋启式止回阀有一介铰链机构，还有一个像门一样的阀瓣自由地靠在倾斜的阀座表面上。

为了确保阀瓣每次都能到达阀座面的合适位置，阀瓣设计在铰链机构，以便阀瓣具有足够有旋启空间，并使阀瓣真正的、全面的与阀座接触。

阀瓣可以全部用金属制成，也可以在金属上镶嵌皮革、橡胶、或者采用合成覆盖面，这取决于使用性能的要求。

旋启式止回阀在完全打开的状况下，流体压力几乎不受阻碍，因此通过阀门的压力降相对较小。

升降式止回阀的阀瓣座落位于阀体上阀座密封面上。

此阀门除了阀瓣可以自由地升降之外，其余部分如同截止阀一样，流体压力使阀瓣从阀座密封面上抬起，介质回流导致阀瓣回落到阀座上，并切断流动。

根据使用条件，阀瓣可以是全金属结构，也可以是在阀瓣架上镶嵌橡胶垫或橡胶环的形式。

像截止阀一样，流体通过升降式止回阀的通道也是狭窄的，因此通过升降式止回阀的压力降比旋启式止回阀大些，而且旋启式止回阀的流量受到的限制很少。

止回阀根据其结构和安装方式可分：一、蝶式止回阀的阀瓣呈圆盘状，绕阀座通道的转轴作旋转运动，因阀内通道成流线形，流动阻力比升蝶式止回阀小，适用于低流速和流动不常变化的大口径场合，但不宜用于脉动流，其密封性能不及升降式。

蝶阀型号表示方法一、蝶阀代号蝶阀-----D；保温蝶阀-----BD; 伸缩蝶阀------SD；脱硫蝶阀------TLD二、传动方式代码手动-----1（省略）；蜗轮传动-----3；气动-----6；电动-----9；液动-----7；气液联动------8三、连接型号代号法兰-----4；焊接连接-----6；对夹连接-----7四、结构型代号中线型-----1；双偏心------2；三偏心------3五、密封面材料代号氟塑料----F；合金钢----H；硬质合金------Y；全衬氟塑料-----F46六、公称压力值用Mpa的10倍表示；用磅级表示；用K级表示七、阀体材料代号碳钢-----C; 1Cr18Ni12Mo2Ti-----R; 1Cr18Ni9Ti-----P;抗硫材-----S例：D341H-16C 代表蝶阀D、蜗轮传动3、法兰式4、中线型1、合金钢H、16公斤压力、碳钢阀门C止回阀型号编制方式止回阀型号含义止回阀型号编制含义;止回阀又称单向阀、背压阀、逆止阀、逆流阀等多属于自动阀门类，止回阀是管道系统中不可缺少的产品之一，其作用是防止介质倒流，阻止介质反向流动。

是通过介质本身的流动自行启闭的一种阀门。

随着管道系统的不断升级而改变，传统的止回阀已经达不到现代化的市场需求，近年来诞生了很多新型止回阀型号，为了给广大用户提供更多的止回阀型号知识，台臣公司根据常见的止回阀型号进行分析。

以下是我国常见的止回阀型号编制方法，止回阀型号编制是按照国际阀门型号编制方法细分成。

是专业对止回阀型号编制代表做更详细的说明。

如初次采购或对止回阀型号不熟的用户请认真阅读。

止回阀型号编制方式：如H41H-16C按顺序止回阀附加号：HH微阻缓闭止回阀、BH保温止回阀、HQ滚球式止回阀；⑴止回阀类型：H代表止回阀；⑵止回阀连接：4法兰、6焊接、7对夹；⑶止回阀形式：1升降式、2立式、4旋启式、6双瓣式、8蝶形；⑷止回阀密封：B巴氏合金、F氟塑料、H不锈钢、M蒙乃尔合金、X橡胶、Y硬质合金、W直接加工；⑸止回阀压力：16压力十六公斤，PN1.6-25mpa，磅级150LB-2500LB、日级5K-63K；⑹止回阀材质：Q球墨铸铁、C碳钢、P-304、R-316、A钛合金、I 铬钼钢；台臣止回阀常见型号：对夹升降式止回阀：H71X、H71H；对夹蝶形双瓣止回阀：H76X、H76H；对夹圆片式止回阀：H74H、H74I、H74M；静音止回阀：H42H、H42W；微阻缓闭式止回阀：HH44H、HH46H、HH49H;橡胶阀瓣式止回阀：HC44X；消声止回阀：HC41H、HC41X、HC41T；升降式止回阀：H41H、H41W;旋启式止回阀：H44H、H44W；滑道滚球式止回阀:HQ41X；焊接止回阀：H61Y、H62Y、H64Y。

DH77X-10ZB1蝶式止回阀详细介绍对夹式止回阀，止回阀安装在管路系统，其主要作用是防止介质倒流，止回阀是一种依靠介质压力开启和关闭的自动阀门。

品牌：KT品名：蝶式止回阀DH77X-10ZB1型号：DH77X-10ZB1公称通径：DN40-DN700公称压力：1.0-1.6MPa适用温度：-15℃-80℃适用介质：淡水、污水、海水、空气、蒸汽、食品、药品、各种油类、酸类、碱类、盐类等。

蝶式止回阀，DH77X-16，对夹式止回阀，止回阀安装在管路系统，其主要作用是防止介质倒流，止回阀是一种依靠介质压力开启和关闭的自动阀门。

以往国内普遍采用的是H44型法兰连接旋启式止回阀和H41型法兰连接升降式止回阀，这种传统的止回阀体积笨大，流体阻力大，阀门关闭时水锤压力高，安装、维修难，使用寿命短。

我公司针对传统结构止回阀存在的问题，以美国API标准和德国DIN标准为依据，结合我公司多年来在阀门试验研究、开发设计、加工制造等方面的丰富经验，研制开发了H76型对夹双瓣旋启式止回阀和H71型对夹式升降式止回阀系列产品，经石化、冶金、电力、轻工、食品等行业的企业和设备配套厂家的多年使用，效果良好，深受用户好评。

1、结构长度短，其结构长度只有传统法兰止回阀的1/4～1/8；2、体积小、重量轻，其重量只有传统法兰止回阀的1/4～1/20；3、阀瓣关闭快速，水锤压力小；4、水平管道或垂直管道均可使用，安装方便；5、流道通畅、流体阻力小；6、动作灵敏、密封性能好；7、阀瓣行程短、关阀冲击力小；8、整体结构、简单紧凑、造型美观；9、使用寿命长、可靠性高；10、达到完全密封，水压试验泄漏量为零；11、实用性能安全可靠，抗干扰性好。

相关链接：/fmzhf/17371.shtml。

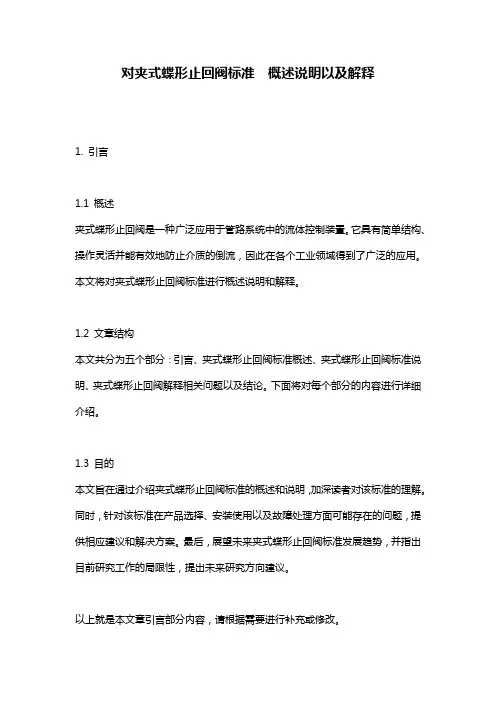

对夹式蝶形止回阀标准概述说明以及解释1. 引言1.1 概述夹式蝶形止回阀是一种广泛应用于管路系统中的流体控制装置。

它具有简单结构、操作灵活并能有效地防止介质的倒流，因此在各个工业领域得到了广泛的应用。

本文将对夹式蝶形止回阀标准进行概述说明和解释。

1.2 文章结构本文共分为五个部分：引言、夹式蝶形止回阀标准概述、夹式蝶形止回阀标准说明、夹式蝶形止回阀解释相关问题以及结论。

下面将对每个部分的内容进行详细介绍。

1.3 目的本文旨在通过介绍夹式蝶形止回阀标准的概述和说明，加深读者对该标准的理解。

同时，针对该标准在产品选择、安装使用以及故障处理方面可能存在的问题，提供相应建议和解决方案。

最后，展望未来夹式蝶形止回阀标准发展趋势，并指出目前研究工作的局限性，提出未来研究方向建议。

以上就是本文章引言部分内容，请根据需要进行补充或修改。

2. 夹式蝶形止回阀标准概述：2.1 夹式蝶形止回阀定义：夹式蝶形止回阀是一种用于控制液体或气体流动方向的装置。

它由一个具有夹持机构的蝴蝶板和两个密封在管道内壁上的阀座组成。

当介质流向的方向与设定的流动方向一致时，夹式蝶形止回阀会自动打开，允许流体通过；而当介质反向流动时，夹式蝶形止回阀会自动关闭，避免倒流。

2.2 夹式蝶形止回阀的工作原理：夹式蝶形止回阀通过引入流体压力来驱动其开关机构。

当正常流动条件下，流体从过程管线中进入夹式蝶形止回阀，并顺着管道方向使弹簧处于压缩状态以保持开启状态，在这种情况下，媒介能沿着管道无阻碍地通过。

然而，如果发生逆向流动或系统压力降低到不足以克服弹簧力时，夹式蝶形止回阀将关闭以避免倒流。

2.3 夹式蝶形止回阀重要性及应用领域：夹式蝶形止回阀在工业管道和设备中扮演着重要的角色。

它能有效地防止逆向流动，在很大程度上降低了系统的能耗，减轻了操作过程中产生的冲击和振动，提高了系统的运行安全性。

因此，夹式蝶形止回阀被广泛应用于化工、电力、制药、石油、冶金等各个领域。

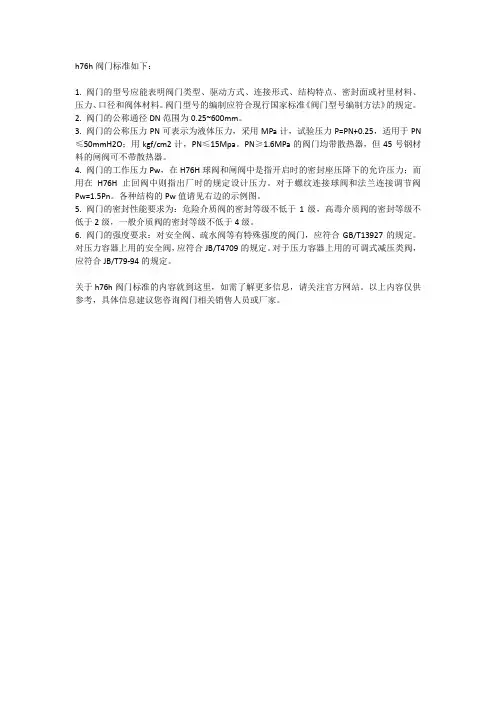

h76h阀门标准如下：
1. 阀门的型号应能表明阀门类型、驱动方式、连接形式、结构特点、密封面或衬里材料、压力、口径和阀体材料。

阀门型号的编制应符合现行国家标准《阀门型号编制方法》的规定。

2. 阀门的公称通径DN范围为0.25~600mm。

3. 阀门的公称压力PN可表示为液体压力，采用MPa计，试验压力P=PN+0.25，适用于PN ≤50mmH2O；用kgf/cm2计，PN≤15Mpa。

PN≥1.6MPa的阀门均带散热器，但45号钢材料的闸阀可不带散热器。

4. 阀门的工作压力Pw，在H76H球阀和闸阀中是指开启时的密封座压降下的允许压力；而用在H76H止回阀中则指出厂时的规定设计压力。

对于螺纹连接球阀和法兰连接调节阀Pw=1.5Pn。

各种结构的Pw值请见右边的示例图。

5. 阀门的密封性能要求为：危险介质阀的密封等级不低于1级，高毒介质阀的密封等级不低于2级，一般介质阀的密封等级不低于4级。

6. 阀门的强度要求：对安全阀、疏水阀等有特殊强度的阀门，应符合GB/T13927的规定。

对压力容器上用的安全阀，应符合JB/T4709的规定。

对于压力容器上用的可调式减压类阀，应符合JB/T79-94的规定。

关于h76h阀门标准的内容就到这里，如需了解更多信息，请关注官方网站。

以上内容仅供参考，具体信息建议您咨询阀门相关销售人员或厂家。

１１关于阀门的名称、编号及规格技术参数1、关于各种阀门的名词术语：① 闸阀：由阀杆带动，沿阀座密封面作升降运动的阀门。

② 截止阀：由阀杆带动，沿阀座（密封面）轴线作升降运动的阀门。

③ 节流阀：通过启密件（阀瓣）改变通路截面积以调节流量、压力的阀门。

④ 球阀：球体绕垂直于通路的轴线旋转的阀门。

⑤ 蝶阀：启密件（碟板）绕固定轴旋转地阀门。

⑥ 隔膜阀：启密件（隔膜）由阀杆带动，沿阀杆轴线作升降运动，将动作机构与介质隔升的阀门。

⑦ 旋塞阀：启密件（塞子）绕其轴线旋转的阀门。

⑧ 止回阀：启密件（阀瓣）借介质的作用力，自动阻止介质逆流的阀门。

⑨ 安全阀：一种自动阀门，它不借任何外力，而是借用介质自身的力来来排出额定数量的流体，以防止系统内的压力超过预定的安全值，当压力恢复正常后，阀门在行关闭并阻止介质继续流出。

⑩ 减压阀：通过启闭间的节流，将压力降低。

11 疏水阀：自动排放凝结水并阻止蒸汽泄露的阀门。

2、公称压力：制品在基准温度下的耐压强度，用PN 表示，单位：MPa . 公称压力 1.0MPa ,记为PN1.0MPa 。

3、阀门型号的意义：阀门型号通常应表示阀门类型、驱动方式、连接形式、结构特点、公称压力、密封面材料、阀体材料等要素。

目前，制造厂家一般采用统一的编号方法。

1单元阀体压力代号材料密封面材料结构形式连接形式代号驱动方式代号类型代号1单元 7单元6单元 5单元 4单元 3单元 2单元２２各单元的具体内容分解如下一单元：阀门类型代号类型 安全阀 蝶阀 隔膜阀 止回阀底阀截止阀 节流阀 排污阀 球阀 疏水阀 柱塞阀 旋塞阀 减压阀闸阀代号 A D G H J L P Q S U X Y Z阀门还具有其他功能与作用或有其他特异代号时，在阀门类型前再加注一个汉语拼音字母。

二单元：传动方式代号传动方式 电磁动 电磁-液动 电-液动 涡轮 正齿轮 伞齿轮 气动 液动 气-液动 电动 手柄 代号 0 1 2 3 4 5 6 7 8 9无代号安全阀、减压阀、疏水阀、手轮直接连接阀杆操作结构形式的阀门，本代号省略，不表示。

H76X型对夹式止回阀一、H76X/H/W对夹双瓣蝶形止回阀概述：H76X/H/W对夹双瓣蝶形止回阀生产的H76X型对夹式止回阀由阀体、阀瓣、阀杆及弹簧等零件组成，采用对夹连接。

由于阀瓣的关闭行程短，并且有弹簧加载，可显著减少水锤现象。

该阀主要适用于城市、工业及高层建筑给水、排水管网上。

由于其结构长度比一般止回阀短，对有安装空间限制的场所最为适用。

二、H76X/H/W对夹双瓣蝶形止回阀应用：蝶式止回阀用于纯净管路及工业、环保、水处理、高层建筑给排水管路，阻止介质逆向流动之用。

三、H76X/H/W对夹双瓣蝶形止回阀产品特点：1、体积小，重量轻，结构紧凑、维修方便2、阀板采用对偶式，在弹簧的弹性力下矩下可自行速闭3、因速闭作用，可防止介质倒流4、阀体结构长度尺寸小，刚性好5、安全方便，可用于水平垂直两个方向安装五、H76X/H/W对夹双瓣蝶形止回阀主要零部件材料：六、H76X/H/W对夹双瓣蝶形止回阀主要技术参数:七、H76X/H/W对夹双瓣蝶形止回阀主要外形尺寸：对夹双瓣止回阀的双阀瓣结构采用弹簧负荷阀瓣，悬挂在中心垂直的销轴上。

对夹双瓣止回阀开启时，流体作用的合力在阀瓣密封表面中心处，而起着反作用的弹簧支架力的作用点位于阀瓣面中心的位置，使得阀瓣根部首先开启。

这就避免了旧型常规阀门在阀瓣开启时所出现的密封表面磨损现象，消除了部件的磨损，增加了阀门密封的持久性。

当流速减缓，在扭转弹簧反作用力的作用下，使得阀瓣逐渐向阀座靠近，对夹双瓣止回阀进入了慢关闭阶段。

但流通倒流时，在倒流流体对阀瓣的作用力和扭转弹簧反作用力的共同作用下，阀瓣的关闭相应地随之加大，进入快速关闭阶段。

这有效地较小水锤现象的影响，降低水击的危害。

对夹双瓣止回阀在关闭时，弹簧力作用点的作用使得阀瓣顶端首先关闭。

这防止了阀瓣根部出现咬模现象，使得阀门密封面能够有较长的使用寿命。

总装图。

蝶式缓闭式止回阀（HH47）使用和维护说明一、产品概述（1）产品介绍本厂生产的HH47X/H型蝶式缓冲止回阀，主要用于工业供水、污水处理厂的水泵出口处防止管网中介质逆流。

自动消除破坏性水锤，从而保证水泵和管路不受损坏。

该阀主要由阀阀瓣、缓冲装置和微量调节阀组成。

（2）产品特点1.第二偏心采用大偏心设计，达到开启密封即脱离，关闭接触即密封，减少磨损，延长使用寿命。

2.缓冲装置回油管路上设有流量调节阀，通过调节油回路流量控制阀门的动作，实现阀门开关速度可调的功能。

3.该产品想对于其他类阀门具有外形尺寸小，结构成熟简单，运行平稳的特点。

4.产品结构新颖，运用重心原理，实现无压状态下具有预密封力。

二、产品运行原理依靠介质压力推动蝶板开启，非正常停泵时，靠蝶板自重和介质倒流压力推动蝶板，先快速关闭80％左右，然后利用油缸阻尼作用，使其慢速关闭20％左右，防止砐坏性停泵水锤发生的止回阀。

三、产品适用标准与规范（1）设计与制造：CJ/T 282 《蝶形缓闭止回阀》（2）法兰标准：1.碳钢法兰：GB/T 9113《整体钢制法兰》2.铸铁法兰：GB/T 17241.6《整体铁制法兰》（3）压力温度额定值：1.钢制：GB/T 12224《钢制阀门一般要求》2.铁制：GB/T 17241.7《铸铁管法兰技术条件》（4）检验与试验：GB/T 13927《阀门检验与试验》（5）阀门结构长度：GB/T 12221《阀门结构长度》四、产品技术参数公称压力：1.0MPa~2.5MPa公称通经：200~1400mm适用介质：水、油品、海水、污水使用温度：0~80℃（如需要，可达200℃）法兰标准：GB/T 17241.6、GB/T9113试验标准：GB/T13927五、产品典型安装示意图（含常用材料与）六、产品主要零部件常用材料七、主要外形连接尺寸八、常见维护说明可能发生的故障发生故障的原因消除办法填料渗漏1.填料压盖未压紧2.填料圈数不足3.填料由于使用过久或保存不妥而失效1．均匀地拧紧螺母。
