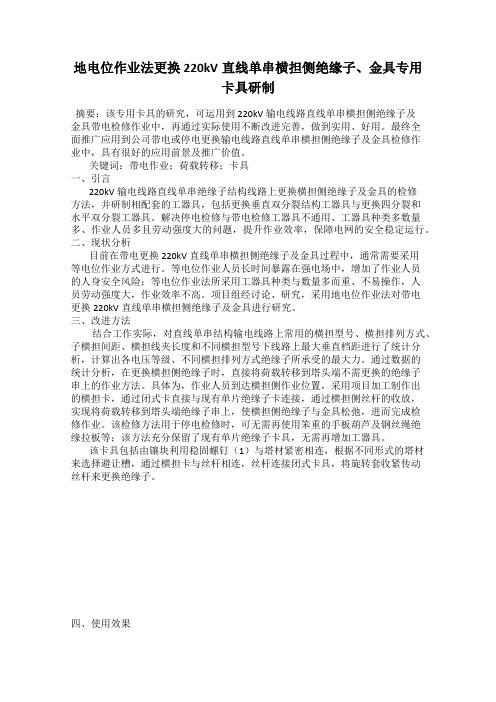

地电位作业法更换 220kV直线单串横担侧绝缘子、金具专用卡具研制摘要：该专用卡具的研究，可运用到 220kV输电线路直线单串横担侧绝缘子及金具带电检修作业中，再通过实际使用不断改进完善，做到实用、好用。
最终全面推广应用到公司带电或停电更换输电线路直线单串横担侧绝缘子及金具检修作业中，具有很好的应用前景及推广价值。
关键词：带电作业；荷载转移；卡具一、引言220kV输电线路直线单串绝缘子结构线路上更换横担侧绝缘子及金具的检修方法，并研制相配套的工器具，包括更换垂直双分裂结构工器具与更换四分裂和水平双分裂工器具。
解决停电检修与带电检修工器具不通用、工器具种类多数量多、作业人员多且劳动强度大的问题，提升作业效率，保障电网的安全稳定运行。
二、现状分析目前在带电更换220kV直线单串横担侧绝缘子及金具过程中，通常需要采用等电位作业方式进行。
等电位作业人员长时间暴露在强电场中，增加了作业人员的人身安全风险；等电位作业法所采用工器具种类与数量多而重、不易操作，人员劳动强度大，作业效率不高。
项目组经讨论、研究，采用地电位作业法对带电更换220kV直线单串横担侧绝缘子及金具进行研究。
三、改进方法结合工作实际，对直线单串结构输电线路上常用的横担型号、横担排列方式、子横担间距、横担线夹长度和不同横担型号下线路上最大垂直档距进行了统计分析，计算出各电压等级、不同横担排列方式绝缘子所承受的最大力。
通过数据的统计分析，在更换横担侧绝缘子时，直接将荷载转移到塔头端不需更换的绝缘子串上的作业方法。
具体为，作业人员到达横担侧作业位置，采用项目加工制作出的横担卡，通过闭式卡直接与现有单片绝缘子卡连接，通过横担侧丝杆的收放，实现将荷载转移到塔头端绝缘子串上，使横担侧绝缘子与金具松弛，进而完成检修作业。
该检修方法用于停电检修时，可无需再使用笨重的手板葫芦及钢丝绳绝缘拉板等；该方法充分保留了现有单片绝缘子卡具，无需再增加工器具。
该卡具包括由镶块利用稳固螺钉（1）与塔材紧密相连，根据不同形式的塔材来选择避让槽，通过横担卡与丝杆相连，丝杆连接闭式卡具，将旋转套收紧传动丝杆来更换绝缘子。
