陀螺全站仪简易操作步骤及注意事项

全站仪的使用方法全站仪的使用方法1. 简介全站仪是一种测量和定位工具，常用于测量地面和建筑物的水平和垂直距离、角度以及坐标等信息。

它的应用范围广泛，包括土木工程、建筑工程、道路施工等领域。

本文将介绍全站仪的使用方法，以帮助用户正确高效地使用全站仪。

2. 基本操作2.1 准备工作在使用全站仪前，需要进行以下准备工作：- 确保全站仪已经安装好电池，并且电池电量充足。

- 检查全站仪上的各个部件是否完好，如测距仪、水平仪、垂直仪等。

- 清洁全站仪的镜头和金属部件，确保无尘和污物。

2.2 基本操作流程使用全站仪的基本操作流程如下：1. 打开全站仪电源。

2. 进行初始设置，包括选择测量单位、设置水平仪和垂直仪等。

3. 定位全站仪，确保其稳固放置并水平校准。

4. 对目标进行瞄准，通过镜头观察目标并调整全站仪的方位和高度。

5. 进行测量，根据需要选择相应的测量模式，并记录测量结果。

6. 若需要多点测量或者连续测量，可进行相应设置。

7. 测量完成后，关闭全站仪电源，并进行数据的保存和导出。

3. 高级操作3.1 高级功能全站仪除了基本的测量功能外，还具有一些高级功能，如自动追踪、角度误差校正、数据传输等。

用户可以根据需要进行相应设置和操作。

3.2 数据处理与导出在测量完成后，用户可以对测量数据进行处理和导出，以便进一步分析和应用。

全站仪通常提供数据导出功能，常用的格式包括Excel、CSV等。

用户可以根据实际需求选择合适的格式进行导出。

4. 注意事项4.1 安全操作在使用全站仪时，需要注意以下安全事项：- 避免在恶劣的天气条件下使用全站仪，如风雨雪等。

- 当操作在高处进行时，要确保安全以防跌落。

- 注意保护全站仪的镜头和其他易损部件，避免碰撞和摔落。

4.2 保养与维护为了确保全站仪的正常使用和延长其使用寿命，需要进行定期的保养与维护工作，包括清洁镜头、检查电池和充电等。

5. 常见问题解答5.1 如何解决全站仪无法测量的问题？，检查全站仪的电池是否电量不足或已经耗尽，若是这种情况，请更换新的电池。

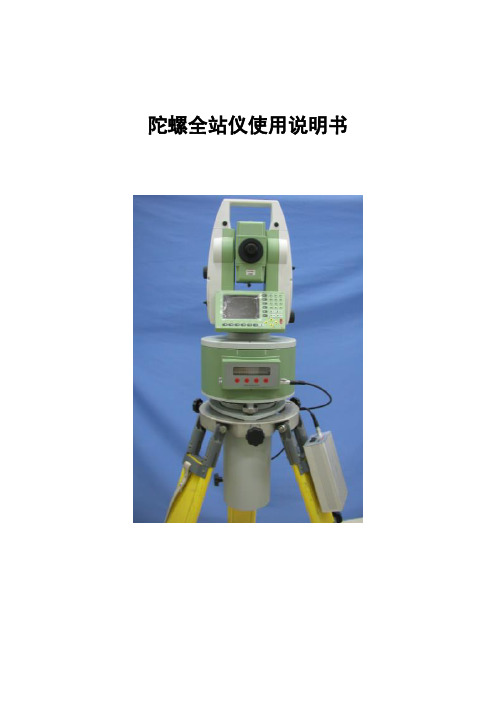

陀螺全站仪使用说明书目次1概述功能和用途主要性能参数2仪器组成3工作原理4使用方法三脚架架设陀螺全站仪主机架设维度输入测量程序数据处理仪器撤收5仪器常数标定仪器常数标定方法仪器常数修正方法6电源使用说明7典型故障及故障排除方法8使用注意事项9维护保养10仪器故障及解决方法1概述功能和用途陀螺全站仪是全自动陀螺仪，其主要功能是提供北向方位基准，可为火炮、雷达提供初始方位基准，并可应用于大地测量、工程测量和矿山贯通测量等领域。

主要性能参数仪器主要技术指标见表1。

表1 陀螺全站仪主要技术指标表≤15 (1)055-20 C +50C-40 C +50C2仪器组成产品配套情况见表2。

表2 陀螺全站仪产品配套表3工作原理陀螺全站仪的工作原理是用吊丝悬挂重心下移的陀螺灵敏部敏感地球自转角速度的水平分量，在重力作用下，产生一个北向进动的力矩，使陀螺敏感部主轴（即H向量）围绕子午面往复摆动，通过光电传感器将陀螺灵敏部往复摆动的光信号，转换为电信号，传送给控制系统，控制系统自动跟踪陀螺灵敏部的方位摆动，并对灵敏部进行加矩控制，解算出被测目标的北向方位角。

4使用方法陀螺全站仪主机的使用包括全站仪的使用，全站仪的详细使用方法参见相关全站仪的使用说明书。

三脚架架设在测站架设三脚架，架设时应使三脚架的三个脚尖大致与测点标志中心基本等距，并注意脚架的张角和高度，伸缩脚架腿使圆水准器概略居中。

陀螺全站仪主机架设陀螺全站仪主机架设按以下步骤进行操作。

a.取出陀螺全站仪主机。

三脚架架设完毕后，从包装箱中取出主机（切勿大角度倾斜或倒置），然后将其平稳置于三脚架上。

b.陀螺全站仪主机粗对北。

取出包装箱内的磁罗盘，按照其使用说明书规定的方法，确定当地大致北向；将陀螺寻北仪主机粗对北标记置于大致北向（北向可以借助磁罗盘确定，其使用方法见磁罗盘使用说明书）；然后顺时针方向旋转锁紧三脚架上的三个对心手轮。

c．取出锂离子电池，放置在三脚架的固定位置上，然后将2芯电源电缆两端分别与主机和电池连接。

陀螺全站仪使用方法
陀螺全站仪是一种用于测量地面控制点坐标的仪器，其使用方法如下：
1. 设定基准点：选择一个已知坐标的控制点作为基准点，并将其坐标输入到陀螺全站仪。

2. 安装仪器：将陀螺全站仪安装在三脚架上，确保仪器水平放置。

3. 定位仪器：使用仪器内置的望远镜和准星，通过观察基准点等标志物，将仪器精确定位到控制点上。

4. 进行测量：通过仪器内置的触摸屏或遥控器，选择测量模式，并根据需要进行相应的测量操作，如测量水平、垂直、角度等。

5. 记录测量结果：测量完成后，将测量结果存储在仪器内部存储器中，或通过连接电脑进行导出和处理。

6. 数据处理：将测量的数据导入到后期处理软件中，进行坐标计算和误差校正等处理操作，得到最终的测量结果。

7. 定位下一个控制点：根据需要，移动仪器到下一个控制点，重复以上步骤，继续进行测量。

需要注意的是，使用陀螺全站仪时应注意保持仪器的稳定和精确定位，避免外部干扰和遮挡物的影响，以确保测量结果的准确性。

此外，使用陀螺全站仪需要具备一定的专业知识和技术技能，操作人员应具备相应的培训和资质。

陀螺全站仪使用说明书目次1概述1.1功能和用途1.2主要性能参数2仪器组成3工作原理4使用方法4.1三脚架架设4.2陀螺全站仪主机架设4.3维度输入4.4测量程序4.5数据处理4.6仪器撤收5仪器常数标定5.1仪器常数标定方法5.2仪器常数修正方法6电源使用说明7典型故障及故障排除方法8使用注意事项9维护保养10仪器故障及解决方法1概述1.1功能和用途陀螺全站仪是全自动陀螺仪，其主要功能是提供北向方位基准，可为火炮、雷达提供初始方位基准，并可应用于大地测量、工程测量和矿山贯通测量等领域。

1.2主要性能参数仪器主要技术指标见表1。

表1 陀螺全站仪主要技术指标表2仪器组成产品配套情况见表2。

表2 陀螺全站仪产品配套表3工作原理陀螺全站仪的工作原理是用吊丝悬挂重心下移的陀螺灵敏部敏感地球自转角速度的水平分量，在重力作用下，产生一个北向进动的力矩，使陀螺敏感部主轴（即H向量）围绕子午面往复摆动，通过光电传感器将陀螺灵敏部往复摆动的光信号，转换为电信号，传送给控制系统，控制系统自动跟踪陀螺灵敏部的方位摆动，并对灵敏部进行加矩控制，解算出被测目标的北向方位角。

4使用方法陀螺全站仪主机的使用包括全站仪的使用，全站仪的详细使用方法参见相关全站仪的使用说明书。

4.1三脚架架设在测站架设三脚架，架设时应使三脚架的三个脚尖大致与测点标志中心基本等距，并注意脚架的张角和高度，伸缩脚架腿使圆水准器概略居中。

4.2陀螺全站仪主机架设陀螺全站仪主机架设按以下步骤进行操作。

a.取出陀螺全站仪主机。

三脚架架设完毕后，从包装箱中取出主机（切勿大角度倾斜或倒置），然后将其平稳置于三脚架上。

b.陀螺全站仪主机粗对北。

取出包装箱内的磁罗盘，按照其使用说明书规定的方法，确定当地大致北向；将陀螺寻北仪主机粗对北标记置于大致北向（北向可以借助磁罗盘确定，其使用方法见磁罗盘使用说明书）；然后顺时针方向旋转锁紧三脚架上的三个对心手轮。

c．取出锂离子电池，放置在三脚架的固定位置上，然后将2芯电源电缆两端分别与主机和电池连接。

3-3陀螺全站仪操作方法一、架设仪器1、架设三脚架，架腿螺丝拧紧。

开箱拿仪器，双手搬起仪器两边，放置三脚架上，根据待测边把陀螺仪放到架头中间的位置，以便在架腿上安防控制器和电池。

2、在安放仪器时，要注意读盘上的N指向接近北的位置，全站仪读盘上的红色箭头也指向一个接近北的位置【估计的方向】。

3、拧紧螺旋，固定住陀螺全站仪。

二、连接整平仪器1、三根连接线连接仪器，陀螺供电线、全站仪通讯线、控制器电源线。

卡口对准凹槽。

2、开机整平仪器（1）在开机之前，首先确认陀螺是锁紧状态，即从上往下看，逆时针方向拧紧（2）先开电源红色按钮，全站仪会自动打开，此时不要按下白色按钮。

开启之后全站仪会连续蜂鸣，表示全站仪和控制器通讯成功。

（3）整平仪器，使用电子气泡，按照指示调整即可。

（4）在使用之前，要在控制器上进入功能菜单，找到参数选项，输入当地的纬度，输入纬度的作用是便于粗寻北快速跟踪。

三、自摆零位观测1、在控制器上找到【测量】选项—【零位观测】—【自摆零位观测】。

2、下放陀螺，瞬时针拧开陀螺下放，过程要缓慢。

3、限幅。

使用下方陀螺手轮下面的小螺旋控制摆动幅度，把摆幅控制在±3分以内，当摆幅往正方向增大时限幅手轮逆时针旋转当摆幅往负方向增大时限幅手轮顺时针转动）根据其摆动的快慢程度来调整限幅手轮转动速度。

4、摆动幅度在3以内时，按下【确认】键，采集数据，大概五分钟左右，采集完成后，控制器会响一声提示。

按下确认键存储自摆零位。

5、托起锁紧陀螺。

控制器推到主界面。

四、粗北测量1、转动全站仪瞄准待测边端点。

2、启动电机（按下白色按钮），马达会启动，待控制器上的M不闪烁之后并听到控制器蜂鸣器响声，按下确认键。

3、下放陀螺，完全放下。

使用限幅手轮限幅在﹢100或﹣100之内，单边达到100以内即可。

按下【确认】键。

控制器显示采集数据，至采集完成会提示响一声。

4、托起陀螺。

5、转动全站仪使水平角为控制器上显示的数据。

陀螺全站仪简易操作步骤及注意事项陀螺全站仪简易操作步骤及注意事项如下：1、对中，整平。

（注：摆脚架时，把脚架全部松开，然后将其端平（圆水准气泡）放到垂球下面，目估对中，踩紧脚架，紧固脚架；安防陀螺仪，调平，对中过程中，如果无法对中，根据垂球与仪器中心的关系升降脚架，让垂球与仪器中心反方向移动，并稍超过仪器中心，在调平对中，重复这个过程即可。

）2、在电控箱主界面上按“2”键，进行参数设臵。

（此过程是设臵测区纬度，一般情况不需要进行。

）3、设臵完成后，按“4”键返回主界面；（注：电源开关只是用于关注电源电压是否低于22V，低于22V必须换电源，该开关并不影响控制箱的运行，控制箱有单独开关进行控制。

）4、仪器预热，按“4”；（最好能够预热两次，并且每次预热后必须等5-10分钟才能开始下一步的操作。

）5、开始陀螺测量，按“1”；（之后进入自动陀螺测量工作，在这个过程中，禁止触碰仪器、脚架等）6、自动陀螺测量完毕后，选择输入数据模式；（注：“1”是自动将全站仪测量数据传输到控制箱，“2”是手动将全站仪测量数据输入到控制箱。

）7、选择“1”后，进入全站仪的普通测量功能，瞄准目标，按全站仪上的记录（F3）键即可将左盘测量数据传输到控制箱，并记录到手簿；之后，按主控面板上的“确认”，主界面跳到要求输入盘右读数，瞄准目标，按全站仪上的记录（F3）键即可将右盘测量数据传输到控制箱，记录到手簿。

8、按“确认键”，弹出选择显示数据项对话框；9、按“1”键，显示测量数据；10、按“.”建，显示所有测量的相关数据，记录基准值、静态零位、An及最后一个陀螺方位值即可；11、对比各次陀螺测量数据之间的差值，最好低于30″；（注：每次陀螺测量必须进行至少三次，且相邻两次陀螺测量方位的差值不得大于30″，若大于该值，需继续测量，直到连续三次测量的值满足上述要求方可。

）************************************************** 重要：在进入全站仪的普通测量功能后，禁止使用设站和角度归零两项功能，否则导致前期测量的仪器常数（正常情况下，每个仪器常数有效期为3个月）失效，要重测，耗费时间、人力。

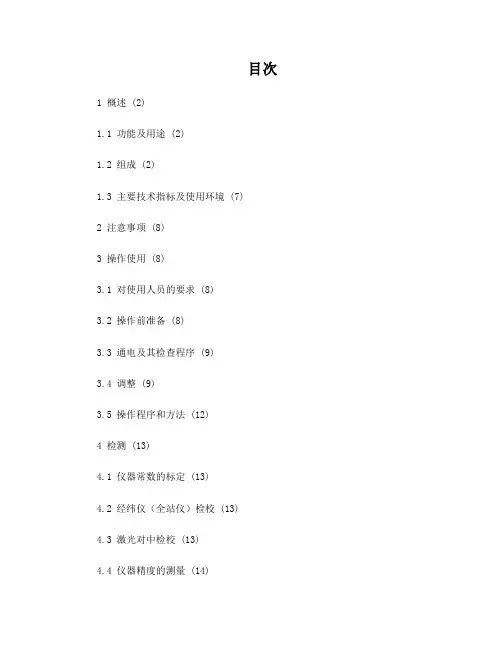

目次1 概述 (2)1.1 功能及用途 (2)1.2 组成 (2)1.3 主要技术指标及使用环境 (7)2 注意事项 (8)3 操作使用 (8)3.1 对使用人员的要求 (8)3.2 操作前准备 (8)3.3 通电及其检查程序 (9)3.4 调整 (9)3.5 操作程序和方法 (12)4 检测 (13)4.1 仪器常数的标定 (13)4.2 经纬仪（全站仪）检校 (13)4.3 激光对中检校 (13)4.4 仪器精度的测量 (14)5 维护与保养 (15)6 24V直流电池组的充电 (15)7 运输和储存 (16)7.1 运输 (16)7.2 储存 (16)8 标装与标配 (16)11概述1.1功能及用途HGG05型陀螺仪(上置经纬仪或全站仪)是一款全自动、全天候的精密定向仪器，可方便快速实现真北方位角的测量。

仪器操作方便、精度高，可广泛应用于矿山、隧道及井下的定向测量。

1.2组成全套仪器由陀螺仪主机、电控箱、电池、三脚架以及连接电缆、电源线和附件组成。

主机上方架设的经纬仪或全站仪标准配置为南方测绘DT-02L型电子经纬仪或南方测绘NTS960型全站仪。

仪器供电方式可选用220V交流或24V直流，采用24V直流供电时，使用配备的电池及相应的电源线与电控箱连接；采用220V交流供电时，使用相应的电源线直接1.主机2.三脚架3.电源线4.电控箱5.电池6.连接电缆图2 仪器外形图(图中上置为标准配置南方测绘DT-02L型电子经纬仪)1.2.1主机主机由陀螺仪和经纬仪(全站仪)组成，构成见图3。

经纬仪(全站仪)用于照准目标读数；脚螺旋用于架设仪器时调平经纬仪(全站仪)上的水泡；主机上的不锈钢标牌指北标记在仪器初始架设时朝北；底部激光对中器激光点架设时对准测站点；电缆插座用于与电缆线连接。

1.经纬仪(全站仪)2.陀螺仪3.电缆插座4.脚螺旋5.激光对中6.仪器标牌图3 陀螺仪主机1.2.2电控箱电控箱是陀螺仪控制、操作和参数设置的主体，主要由控制电路板、操作按键、液晶显示板等组成。

陀螺仪器的操作步骤一．仪器部分（开PDM再进行程序）1.连接好仪器。

2.检查电源电压为110V。

3.仪器工作前注意仪器面板（PDM）锁键要在关位,电压调节钮要在最小,电流钮要在4档。

4.打开仪器开关,PDM面板两块显示屏要是亮的。

5.调节电压钮,至红灯微亮，地面测试时应为±62,连接电缆值为±70,如果DATA灯不亮（不闪）。

按下RESEAT键进行复位，仪器正常工作，DATA灯应为连续闪动。

二．程序部分（地面测试）1.开机进行DOS系统，键入WELNAV 进行主菜单所有键入字母要大写。

2.测量时，选A4进行SRG.GYRO.SYS测量系统, 键入V进入新测量。

3.编辑并输入（1）公司名（2）公司地址（3）甲方名称（4）工作编号（5）井号（6）井位置（7）测量日期（8）测量工作师名（9）真值选择NO（10）选择2磁偏角不输在GYRO，REF中反映（及体现）。

4.两次输入加速度计修正编号.一次SRG输量其余三项选择,均选 NO 进入测量。

5.观察测量界面(1)时钟启动。

(2)GYRO FACE 为“0”。

(3)传感器温度。

(4)PDM电压>29V。

(5)重力和≈0.99。

(6)第一次数据记录应向参照物进行测量。

(7)参照物值要返回第一员输入要加上磁偏角。

F1-深度；F2-梯度深度；F3-为飘移率；F4-为飘移检查；F5-为编辑。

6.选择 F5用Page-VP返回第一页修正陀螺参照物值。

7.选择F1回到测量界面，CORR.T.F为参照物值。

(1)陀螺锁定,无数据记录。

(2)预热5分钟,解锁如果测量井,井斜过大(≧20º)且我们知道井眼大概方位，则我们将仪器对准该方位，再解锁。

(3)解锁后，看陀螺工具面，分析是否正常。

(4)陀螺继续预热>15分钟，对参照物，参照物为我们立好的标杆，在井口对正标杆测量时绞车计数器要归“0”，仪器显示要为“0”井深按空格键进行测量。
