LCD面板类型

显示技术中，LCD、OLED、IPS、TFT、SLCD、AMOLED、ULED这些都是什么？关于显示技术中，LCD、OLED、IPS、TFT、SLCD、AMOLED、ULED都是些什么？现在所有的手机屏都需要TFT驱动，广义来说所有的手机屏幕都是TFT屏，然后根据不同发光方式分为了LCD和OLED两大类，LCD 根据背光的不同分为了，LED，LCD。

这些屏幕又因为各屏幕厂商不同优化方案和技术分成了IPS，VA，NF，SLCD，AMOLED（有源）和PMOLED（无源）等等细化。

首先解释一下这些缩写是什么意思：LCD （ Liquid Crystal Display 的简称）即液晶显示器基本结构是通过两片平行的玻璃基板当中放置液晶盒，下基板玻璃上设置TFT（薄膜晶体管），上基板玻璃上设置彩色滤光片，通过TFT上的信号与电压改变来控制液晶分子的转动方向，从而达到控制每个像素点偏振光出射与否而达到显示目的。

OLED（Organic Light-Emitting Diode）有机发光二极管发光又称为有机电激光显示、有机发光半导体。

基本结构是由一薄而透明具半导体特性之铟锡氧化物(ITO)，与电力之正极相连，再加上另一个金属阴极，包成如三明治的结构。

整个结构层中包括了：空穴传输层(HTL)、发光层(EL)与电子传输层(ETL)。

当电力供应至适当电压时，正极空穴与阴极电荷就会在发光层中结合，产生光亮，依其配方不同产生红、绿和蓝RGB三基色，构成基本色彩。

IPS（In-Plane Switching）平面转换技术，也就是我们常说的硬屏或Super-TFT。

最大的特点就是它的两极都在同一个面上，而不像其它液晶模式的电极是在上下两面，立体排列。

该技术把液晶分子的排列方式进行了优化，采取水平排列方式，当遇到外界压力时，分子结构向下稍微下陷，但是整体分子还呈水平状。

在遇到外力时，硬屏液晶分子结构坚固性和稳定性远远优于软屏！所以不会产生画面失真和影响画面色彩，可以最大程度的保护画面效果不被损害。

LCD面板技术介绍讲解LCD面板，全称为液晶显示屏面板（Liquid Crystal Display Panel），是一种使用液晶材料作为光学开关的显示技术。

LCD面板通过调节液晶分子的排列来控制光的透射，从而实现图像的显示。

下面将介绍LCD面板的工作原理、种类和应用领域。

LCD面板的工作原理：LCD面板由两块玻璃基板组成，中间填充有液晶材料。

液晶材料分为向列向型和向行向型两种，分别用于TN（Twisted Nematic）和IPS（In-Plane Switching）两种面板类型。

当电流通入其中的透明电极时，液晶分子会发生扭曲，从而改变光的传播方向和透射率。

通过在液晶屏的后面加入背光源，背光透过液晶后，通过棱镜和偏振片的选择性组合，再由前面的屏幕玻璃上的彩色滤光片调整颜色，最终形成可见的彩色图像。

根据液晶材料的排列方式和电场的作用方式，LCD面板可以分为多种类型：1.TN面板：TN面板是最常见的液晶显示技术，具有较低的生产成本和快速的响应时间。

然而，TN面板的可视角度较窄，颜色显示相对较差。

2.IPS面板：IPS面板通过改变液晶分子在平面上的排列方式来改善可视角度和色彩表现。

IPS面板具有更广阔的可视角度和更真实的颜色还原，但响应时间较较慢。

3. VA面板：VA（Vertical Alignment）面板具有更高的对比度和更准确的颜色还原，但可视角度较窄。

VA面板还分为多种类型，如MVA （Multi-Domain Vertical Alignment）、PVA（Patterned Vertical Alignment）和A-MVA（Advanced-MVA）等。

4. OLED面板：OLED（Organic Light-Emitting Diode）面板使用有机材料作为发光层，具有更高的对比度和更快的响应时间。

OLED面板还具有更低的能耗和更轻薄的特点，但由于制造成本高，目前应用较为有限。

5. QLED面板：QLED（Quantum Dot Light Emitting Diode）面板是一种基于量子点技术的液晶显示技术。

液晶显示器面板技术详解目前，LCD（Liquid Crystal Display，液晶显示器）成为CRT（Cathode Ray Tube，阴极射线管显示器）的继任者已经是大势所趋。

液晶面板决定了液晶显示器的最终显示效果，是液晶显示器中最为关键的核心部件，占去了液晶显示器近80%的成本。

常见的液晶面板有TN液晶面板、IPS液晶面板，以及MV A和PV A 等V A类液晶面板三大类。

它们通过各自独特的液晶材料和面板结构，从而获得不同的性能优势。

一、TN面板TN（Twisted Nematic Liquid Crystal Display，扭曲向列型液晶显示器）面板被广泛应用于入门级和中低端的液晶显示器当中，由于其输出灰阶级数较少，液晶分子偏转速度快，致使其响应时间容易提高。

目前市场上8ms以下液晶产品均采用TN面板，但可视角度相对偏小是TN面板最大的缺点。

目前TN面板的液晶显示器普遍采用改良型的TN+FILM（补偿膜）技术，用于弥补TN面板可视角度方面的不足。

同时，色彩抖动技术的使用也使得原本只能显示26万色的TN面板获得了16.2M色的显示能力。

TN+FILM技术是在面板上增加了一层转向膜，将可视角度提高到了140度左右。

严格的说，TN+FILM也算是一种广角技术，但不是最佳的广视角解决方案。

由于它是最简单的方法并且良品率极高，且TN+FILM的技术是公开的，制造商不用负担高昂的授权和研发费，因此TN+FILM在成本上占据了巨大的优势。

总体来说，TN面板是一款优势和劣势都很明显的产品。

价格便宜，响应时间快是其优势所在，可视角度不理想和不能表现16.7M色所带来的色彩不真实又是其明显的劣势。

与其他几种广角液晶面板相比，TN液晶面板黑白对比度不高，分子间隙相对较大，文字的笔画不是那么细密。

不过由于现在TN面板改进了很多，显示风格逐渐向V A类面板靠拢。

二、IPS面板IPS（In-Plane Switching，平面转换）是日立HITACHI公司开发的液晶技术，俗称为“Super TFT”，也是目前主要的一种液晶面板类型。

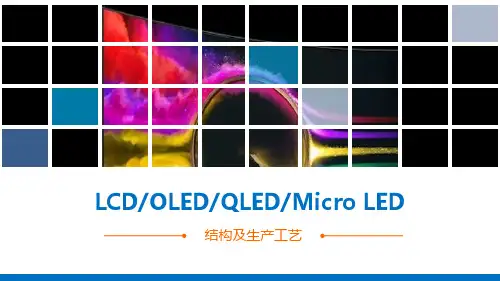

1LCD/OLED/QLED/Micro LED结构及生产工艺2目录LCD 01040203 OLED QLEDMicro LED平板显示技术3半导体显示技术1、LCD显示技术4 LCD：Liquid Crystal Display-液晶显示器构造：➢两片平行的玻璃基板当中放置液晶盒➢上基板玻璃上设置彩色滤光片➢下基板玻璃上设置TFT（薄膜晶体管）通过TFT上的信号与电压改变来控制液晶分子的转动方向，从而达到控制每个像素点偏振光出射与否而达到显示目的。

1.1 LCD主要面板类型5TN面板全称是Twisted Nematic（扭曲向列型面板），也是诸多面板类型中的一种。

由于低廉的生产成本使TN成为了应用最广泛的入门级面板，目前市面上主流的中低端LCD电视或显示器均使用TN，早期的平板和手机也多有使用。

现在不少用户将TN等同于TFT，其实是一种概念上的混淆。

由于TN的技术成熟、价格低廉，如今仍然受一些低成本产品的青睐。

同时开口率高的TN在相同亮度下更省电，8-15ms的响应速度也比较迅速。

因此，在这些优点下，即便TN有着颜色失真和窄视角等弊端，却仍未淡出市场。

VA面板全称是Vertical Alignment（垂直配向型面板），是现在高端LCD应用较多的面板类型，属于广视角面板。

VA有富士通的MVA和三星的PVA两种，其中后者是前者的改良和继承。

比起TN，VA 的对比度更高，显示文本清晰锐利，还可以提供更广的可视角度和更好的色彩还原，缺点是功耗较高、价格较高，并且VA属于软屏，用手轻轻划会出现波纹。

8 VA型面板-MVA型/PVA型MVA型PVA型MVA全称是Multi-domain Vertical Alignment（广域垂直队列），是一种多象限垂直配向技术，由富士通公司研发，通过技术授权奇美电子、友达光电等企业生产。

但是金融危机发生后，广视角面板厂商都遇到了危机。

奇美和友达觉得MVA成本高、利润低，所以停止给显示器厂商供货。

IPS、SLCD、TFT有什么区别？时下主流的屏幕都可归结为LCD与OLED两类。

LCD的采用已经比较久远了，他就是指普通的液晶显示屏幕。

有时LCD也可与TFT的名称通用，这里谈到的TFT属于LCD的一个子分类。

通常认为，OLED在技术上比LCD 是要更为先进的，不过OLED发展仍不成熟，LCD的采用还相对普遍。

IPS、TFT、SLCD都属于LCD的子类，下面在谈到AMOLED屏幕时，还会谈LCD 与OLED的区别。

当今手机屏幕主要就分为LCD与OLED两种。

其他无论哪种屏幕（如iPhone 的IPS屏、三星的AMOLED屏、SLCD屏）都属于这两类的延伸。

我们从用户终端可实际了解的角度来谈谈，主流手机屏幕的一些特性和关键。

一、关于视觉分辨力和视网膜屏幕早在19世纪，人们就发现，“想要将两条明暗相间的细线区分开来，它们之间需要有0.59 角分（arcminute）的差距。

0.59角分在10英寸的距离上大致相当于0.0017英寸，取其倒数583，再考虑到两条细线各自需要至少一明一暗两个点，我们可以合理地推论，当印刷品的墨点密度达到每英寸1200点（1200 Drops Per Inch, DPI）以上，就可以满足相当挑剔的阅读要求。

所以目前比较优秀的家用打印机，都标称能够达到1200 乃至2400 DPI 的分辨率。

”（摘自Type is Beautiful站，<视觉分辨力与Retina Display>一文）iPhone4发布的时候，其标称的像素密度为326ppi（关于ppi与dpi的关系，可参见：/digitalimageSectionII.htm ，在此，我们将ppi与dpi混用），实际上300dpi的墨点密度在很早以前的数码印刷制品上就已经能够实现，这是一个什么样的概念呢？所谓300dpi，意思就是每一英寸长度上有300个像素点。

参照：Kindle Fire为167 PPI，iPhone 3G为164 PPI，iPad一代和二代则有132 PPI。

LCD几种显示类型介绍LCD（液晶显示器）是目前应用最广泛的平板显示技术之一，广泛应用于电视、电脑、手机、平板电脑等各种设备中。

根据不同的原理和结构，LCD显示器可分为多种类型。

以下将介绍LCD的几种主要显示类型。

1.TFT-LCD（薄膜晶体管液晶显示器）TFT-LCD是当前最主流的LCD显示技术，它采用薄膜晶体管作为每个像素点的控制开关，能够实现快速的响应速度和高质量的画面表现。

其中，TFT代表薄膜晶体管，表示每个液晶像素都被一个晶体管控制。

TFT-LCD显示器的最大优点是颜色还原度高，显示效果细腻，且能适应高分辨率与高亮度的显示要求。

大多数电脑显示器和高端电视就采用了TFT-LCD技术。

2.IPS-LCD（进通气孔开关液晶显示器）IPS-LCD是一种在TFT-LCD技术基础上改进的显示技术。

它的最大特点是拥有广视角，色彩还原度高，同时具有快速响应速度和较高的亮度。

这种液晶技术克服了TN-LCD（下文会介绍）的观看角度狭窄、色彩变化等问题。

IPS-LCD显示器被广泛应用于由于需要大视角和高色彩精度的领域，如专业设计、摄影等。

3.VA-LCD（垂直对齐液晶显示器）VA-LCD是一种垂直微扭转液晶技术，其特点是对比度高、观看角度更广，显示效果优于TN-LCD。

基于VA-LCD技术制造的显示器，能够实现更高的静态对比度和更大的观看角度范围，能够呈现更深的黑色和更鲜艳的颜色。

VA-LCD显示器因为良好的色彩表现和高对比度，适用于观看电影、游戏和图片等需要高画质表现的领域。

4.TN-LCD（扭曲向列液晶显示器）TN-LCD是最早问世的液晶显示技术，其特点是响应速度非常快，也较为廉价。

然而，相较于其他LCD类型，TN-LCD的观看角度较狭窄，色彩表现较差，同时在大面积亮部显示时会有较明显的亮度不均匀情况。

因此，TN-LCD并不适用于专业需求色彩准确性和广视角性能的场合，但在市场上仍然存在较大的应用。

5.OLED（有机发光二极管）OLED是另一种广泛应用于电子设备的显示技术，它不同于LCD，是一种基于有机发光材料的电致发光技术。

带你认识液晶板的四种类型
液晶板类型
TN面板
TN面板为6Bit的面板，属于软屏，色彩还原效果不太理想，但是它的回应时间较快。

TN面板生产成本低廉，在市面上中低端液晶显示器中被广泛使用。

目前市面上使用的TN面板多是改良型的，可视角度较好。

VA面板
VA面板为8bit的面板，也属于软屏，和TN面板相比，可视角度和色彩还原性较好点，价格相对也比较昂贵，在高端液晶显示器中应用较多。

VA面板萤幕颜色分布不均，正对时对比度最高。

IPS面板
IPS被称为平面转换技术，是日立公司在2001推出的液晶面板技术。

IPS面板色彩还原性好，反应速度快，但是它的漏光问题比较严重。

在市面上它的类型并不多，而且价格还是比较便宜的。

IPS面板属于硬屏，与其他类型的面板相比，用手划不容易出现水纹。

CPA面板
CPA被称为连续焰火状排列模式广视角技术，严格来说CPA面板技术是属于VA的一种，它由夏普推出，液晶之父夏普推出的CPA面板色彩还原比较真实、可视角度较好、图像清晰，但是价格比较贵。

CPA面板也属于软屏，用手划也会出现水纹。

以上就是目前市场上比较常用的四种液晶板类型了，除此之外，有些其他厂商还有自己的液晶面板技术，比如松下的OCB技术、现代的FFS技术等。

一台液晶显示器我们最先关注的就是它的液晶面板，液晶板的好坏会直接影响到画面的观看效果，为了更好地观看效果，很多人都会选择更昂贵地面板。

不过很多面板虽然有个别缺点，但品质都是不错的，如果经济条件不允许的话，选择中低档的也是很好的。

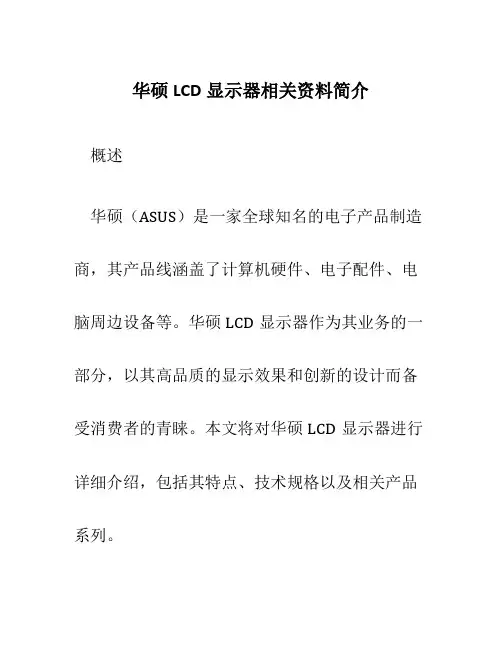

华硕LCD显示器相关资料简介概述华硕（ASUS）是一家全球知名的电子产品制造商，其产品线涵盖了计算机硬件、电子配件、电脑周边设备等。

华硕LCD显示器作为其业务的一部分，以其高品质的显示效果和创新的设计而备受消费者的青睐。

本文将对华硕LCD显示器进行详细介绍，包括其特点、技术规格以及相关产品系列。

特点华硕LCD显示器具有以下主要特点：1.高分辨率：华硕LCD显示器采用先进的显示技术，可以提供高分辨率的观看体验。

高分辨率可以呈现更多的细节，使图像更清晰、更逼真。

2.宽屏设计：很多华硕LCD显示器采用宽屏设计，提供更宽阔的视野。

宽屏设计可以在观看电影、玩游戏以及进行多任务处理时提供更好的用户体验。

3.良好的色彩表现：华硕LCD显示器采用高质量的色彩校准技术和广色域覆盖，可以呈现更真实、更鲜艳的色彩。

用户可以享受到更逼真的图像和视频体验。

4.高刷新率：华硕LCD显示器支持高刷新率，可以提供更平滑的动画效果和游戏体验。

高刷新率对于游戏爱好者和专业图形设计师来说非常重要。

5.多种连接选项：华硕LCD显示器提供多种连接选项，包括HDMI、DisplayPort、USB-C等。

这些连接选项可以满足不同用户的需求，同时也提供了更好的兼容性。

技术规格以下是华硕LCD显示器的一些常见技术规格：•屏幕尺寸：华硕LCD显示器的屏幕尺寸通常从21英寸到27英寸不等，满足不同用户的需求。

•分辨率：华硕LCD显示器通常具有较高的分辨率，比如1920x1080或2560x1440。

高分辨率可以带来更清晰的图像。

•刷新率：华硕LCD显示器的刷新率通常在60Hz到240Hz之间。

高刷新率适用于游戏和图形设计等需要流畅动画的应用场景。

•响应时间：华硕LCD显示器的响应时间通常在1ms到4ms之间，较低的响应时间可以提供更快的像素切换速度，减少运动模糊。

•面板类型：华硕LCD显示器通常采用IPS、VA或TN等面板类型。

不同的面板类型具有不同的特点，比如IPS面板提供较广的视角和良好的颜色表现。
