LCD面板技术介绍讲解

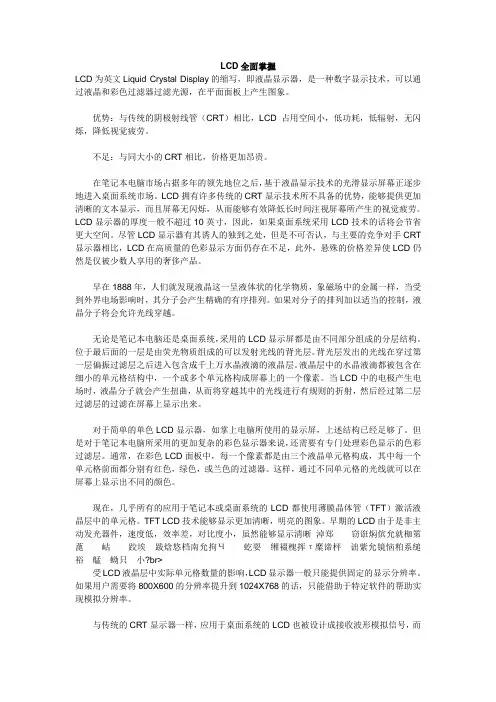

LCD全面掌握LCD为英文Liquid Crystal Display的缩写，即液晶显示器，是一种数字显示技术，可以通过液晶和彩色过滤器过滤光源，在平面面板上产生图象。

优势：与传统的阴极射线管（CRT）相比，LCD占用空间小，低功耗，低辐射，无闪烁，降低视觉疲劳。

不足：与同大小的CRT相比，价格更加昂贵。

在笔记本电脑市场占据多年的领先地位之后，基于液晶显示技术的光滑显示屏幕正逐步地进入桌面系统市场。

LCD拥有许多传统的CRT显示技术所不具备的优势，能够提供更加清晰的文本显示，而且屏幕无闪烁，从而能够有效降低长时间注视屏幕所产生的视觉疲劳。

LCD显示器的厚度一般不超过10英寸，因此，如果桌面系统采用LCD技术的话将会节省更大空间。

尽管LCD显示器有其诱人的独到之处，但是不可否认，与主要的竞争对手CRT 显示器相比，LCD在高质量的色彩显示方面仍存在不足，此外，悬殊的价格差异使LCD仍然是仅被少数人享用的奢侈产品。

早在1888年，人们就发现液晶这一呈液体状的化学物质，象磁场中的金属一样，当受到外界电场影响时，其分子会产生精确的有序排列。

如果对分子的排列加以适当的控制，液晶分子将会允许光线穿越。

无论是笔记本电脑还是桌面系统，采用的LCD显示屏都是由不同部分组成的分层结构。

位于最后面的一层是由荧光物质组成的可以发射光线的背光层。

背光层发出的光线在穿过第一层偏振过滤层之后进入包含成千上万水晶液滴的液晶层。

液晶层中的水晶液滴都被包含在细小的单元格结构中，一个或多个单元格构成屏幕上的一个像素。

当LCD中的电极产生电场时，液晶分子就会产生扭曲，从而将穿越其中的光线进行有规则的折射，然后经过第二层过滤层的过滤在屏幕上显示出来。

对于简单的单色LCD显示器，如掌上电脑所使用的显示屏，上述结构已经足够了。

但是对于笔记本电脑所采用的更加复杂的彩色显示器来说，还需要有专门处理彩色显示的色彩过滤层。

通常，在彩色LCD面板中，每一个像素都是由三个液晶单元格构成，其中每一个单元格前面都分别有红色，绿色，或兰色的过滤器。

LCD面板技术介绍讲解LCD面板，全称为液晶显示屏面板（Liquid Crystal Display Panel），是一种使用液晶材料作为光学开关的显示技术。

LCD面板通过调节液晶分子的排列来控制光的透射，从而实现图像的显示。

下面将介绍LCD面板的工作原理、种类和应用领域。

LCD面板的工作原理：LCD面板由两块玻璃基板组成，中间填充有液晶材料。

液晶材料分为向列向型和向行向型两种，分别用于TN（Twisted Nematic）和IPS（In-Plane Switching）两种面板类型。

当电流通入其中的透明电极时，液晶分子会发生扭曲，从而改变光的传播方向和透射率。

通过在液晶屏的后面加入背光源，背光透过液晶后，通过棱镜和偏振片的选择性组合，再由前面的屏幕玻璃上的彩色滤光片调整颜色，最终形成可见的彩色图像。

根据液晶材料的排列方式和电场的作用方式，LCD面板可以分为多种类型：1.TN面板：TN面板是最常见的液晶显示技术，具有较低的生产成本和快速的响应时间。

然而，TN面板的可视角度较窄，颜色显示相对较差。

2.IPS面板：IPS面板通过改变液晶分子在平面上的排列方式来改善可视角度和色彩表现。

IPS面板具有更广阔的可视角度和更真实的颜色还原，但响应时间较较慢。

3. VA面板：VA（Vertical Alignment）面板具有更高的对比度和更准确的颜色还原，但可视角度较窄。

VA面板还分为多种类型，如MVA （Multi-Domain Vertical Alignment）、PVA（Patterned Vertical Alignment）和A-MVA（Advanced-MVA）等。

4. OLED面板：OLED（Organic Light-Emitting Diode）面板使用有机材料作为发光层，具有更高的对比度和更快的响应时间。

OLED面板还具有更低的能耗和更轻薄的特点，但由于制造成本高，目前应用较为有限。

5. QLED面板：QLED（Quantum Dot Light Emitting Diode）面板是一种基于量子点技术的液晶显示技术。

LCD基础知识及制造工艺流程介绍LCD（液晶显示器）是一种运用液晶技术显示图像的平面显示设备。

它由一系列的液晶层、玻璃基板、导线及亮度调节膜等组成，能够实现高清晰度和低功耗的图像显示。

下面将介绍LCD的基础知识以及制造工艺流程。

一、LCD的基础知识1.液晶层：液晶是一种类似于液体的物质，具有一定的流动性。

液晶分为向列型液晶和向量型液晶两种。

其中，向列型液晶具有电流传输性能，可用于显示器制造。

液晶层通常由两块玻璃基板夹层组成。

2.基板：LCD的基板通常由玻璃或塑料材料制成。

它是液晶显示器的结构支撑物，上面附着有液晶材料，起到固定液晶和导线的作用。

3.导线：液晶显示器中的导线用于传输电信号，驱动液晶层完成图像的显示。

导线通常由透明导电材料（如铟锡氧化物）制成，通过在基板上形成通道和窗口的方法实现。

4.亮度调节膜：亮度调节膜用于控制液晶层的透光度，实现图像亮度的调节。

它通常由聚合物、薄膜材料或金属制成。

二、LCD的制造工艺流程1.基板生产：使用特制的玻璃或塑料材料制造基板，通过磨削、抛光和清洗等步骤形成平整的表面。

2.导线制作：将透明导电材料（如铟锡氧化物）涂布在基板上，然后通过光刻技术制作出导线的图案。

这包括涂覆光刻胶、曝光、显影和洗涤等步骤。

3.形成储存电容：在导线制作完成后，在基板上制作出储存电容的结构。

这通常通过在导线上涂覆并定位特定的电介质材料，然后用导线封装住这种材料。

4.液晶层制作：将液晶材料涂布在基板上，并进行取向处理。

液晶材料的涂布可以通过刮板涂布或滚涂等方法完成。

5.封装背光模块：将背光源（通常是冷阴极荧光灯或LED）和光学片封装在一起，形成背光模块。

6.封装前端制程：在液晶层基板中制造出色彩滤光片、液晶层与色彩滤光板的层间空气封闭结构，同时加工出液晶层之间分隔固体极板和液晶层封装胶。

7.封装：将两块形成互相关系的液晶层基板合并在一起，使用封装剂将其密封。

8.后端制程：液晶显示器的后端制程包括模组组装、封装测试、调试和包装等步骤。

LCD几种显示类型介绍LCD（液晶显示器）是目前应用最广泛的平板显示技术之一，广泛应用于电视、电脑、手机、平板电脑等各种设备中。

根据不同的原理和结构，LCD显示器可分为多种类型。

以下将介绍LCD的几种主要显示类型。

1.TFT-LCD（薄膜晶体管液晶显示器）TFT-LCD是当前最主流的LCD显示技术，它采用薄膜晶体管作为每个像素点的控制开关，能够实现快速的响应速度和高质量的画面表现。

其中，TFT代表薄膜晶体管，表示每个液晶像素都被一个晶体管控制。

TFT-LCD显示器的最大优点是颜色还原度高，显示效果细腻，且能适应高分辨率与高亮度的显示要求。

大多数电脑显示器和高端电视就采用了TFT-LCD技术。

2.IPS-LCD（进通气孔开关液晶显示器）IPS-LCD是一种在TFT-LCD技术基础上改进的显示技术。

它的最大特点是拥有广视角，色彩还原度高，同时具有快速响应速度和较高的亮度。

这种液晶技术克服了TN-LCD（下文会介绍）的观看角度狭窄、色彩变化等问题。

IPS-LCD显示器被广泛应用于由于需要大视角和高色彩精度的领域，如专业设计、摄影等。

3.VA-LCD（垂直对齐液晶显示器）VA-LCD是一种垂直微扭转液晶技术，其特点是对比度高、观看角度更广，显示效果优于TN-LCD。

基于VA-LCD技术制造的显示器，能够实现更高的静态对比度和更大的观看角度范围，能够呈现更深的黑色和更鲜艳的颜色。

VA-LCD显示器因为良好的色彩表现和高对比度，适用于观看电影、游戏和图片等需要高画质表现的领域。

4.TN-LCD（扭曲向列液晶显示器）TN-LCD是最早问世的液晶显示技术，其特点是响应速度非常快，也较为廉价。

然而，相较于其他LCD类型，TN-LCD的观看角度较狭窄，色彩表现较差，同时在大面积亮部显示时会有较明显的亮度不均匀情况。

因此，TN-LCD并不适用于专业需求色彩准确性和广视角性能的场合，但在市场上仍然存在较大的应用。

5.OLED（有机发光二极管）OLED是另一种广泛应用于电子设备的显示技术，它不同于LCD，是一种基于有机发光材料的电致发光技术。

lcd基本结构参数
（最新版）
目录
1.LCD 的基本结构
2.LCD 的参数
3.LCD 的基本结构参数的重要性
正文
LCD（液晶显示器）是一种广泛应用于电视、计算机和手机等电子设备的显示技术。

了解 LCD 的基本结构参数有助于我们更好地理解其性能和特点。

一、LCD 的基本结构
LCD 主要由两片平行的玻璃板构成，中间夹有一层液晶材料。

其中，上层玻璃板为彩色滤光片，下层玻璃板为电极板。

当通电时，液晶材料会改变光的传播方向，从而显示出不同的图像。

二、LCD 的参数
1.分辨率：LCD 的分辨率是指屏幕上横向和纵向显示的像素数量。

分辨率越高，显示的图像越清晰。

2.屏幕尺寸：LCD 的屏幕尺寸通常用对角线长度表示，如 17 英寸、24 英寸等。

屏幕尺寸越大，显示的图像越直观。

3.响应时间：LCD 的响应时间是指液晶材料从接收到电信号到改变光传播方向所需的时间。

响应时间越短，显示的图像越流畅。

4.亮度：LCD 的亮度是指屏幕发出的光线强度。

亮度越高，显示的图像越清晰。

5.对比度：LCD 的对比度是指屏幕上显示的黑色和白色之间的差异。

对比度越高，显示的图像越立体感。

6.视角：LCD 的视角是指用户可以从不同角度观看屏幕而不影响图像质量的范围。

视角越宽，用户观看的自由度越高。

三、LCD 的基本结构参数的重要性
了解 LCD 的基本结构参数有助于我们根据实际需求选择合适的显示器。

例如，对于专业图像处理人员，他们可能更关注分辨率和色彩准确性；而对于普通用户，他们可能更关心价格和尺寸。

lcd显示屏原理
LCD显示屏是一种使用液晶技术的平板显示设备，具有轻薄、低功耗和高分辨率的特点。

它由多个像素点组成，每个像素点都包含有颜色滤光片和液晶分子。

LCD显示屏的原理是通过
改变液晶分子的排列方式，来控制光的穿透和阻挡，从而实现图像的显示。

LCD显示屏通常由两块玻璃基板组成，中间夹层有液晶悬浮
物质。

在底部的基板上，有红、绿、蓝三种颜色的滤光片，称为像素基板。

在顶部的基板上，有透明的导电电极，称为对位基板。

当外部电压加到对位基板的电极上时，液晶分子会受到电场的影响而排列成特定的方式。

液晶分子排列方式的改变会使得光线通过时的偏振方向发生变化，从而改变通过像素的颜色。

液晶分子排列方式的改变是通过控制对位基板上的导电电极来实现的。

导电电极上加上电场后，液晶分子会沿着电场线方向排列。

而电场的大小则通过控制信号来控制。

每个像素都有一个对应的导电电极，根据不同的控制信号，液晶分子的排列方式也会不同，从而通过像素显示不同的颜色。

为了控制液晶分子的排列，LCD显示屏还需要一个驱动电路。

驱动电路负责向每个像素提供相应的控制信号，控制液晶分子的排列。

这些控制信号根据需要显示的图像内容而改变，从而实现图像的显示。

总结起来，LCD显示屏的原理是利用施加电场来控制液晶分子的排列方式，通过改变光的偏振方向来实现颜色的显示。

这种液晶分子排列方式的改变是由驱动电路提供的控制信号来控制的。

通过在各个像素上调节电场大小，LCD显示屏可以显示出丰富的图像和颜色。

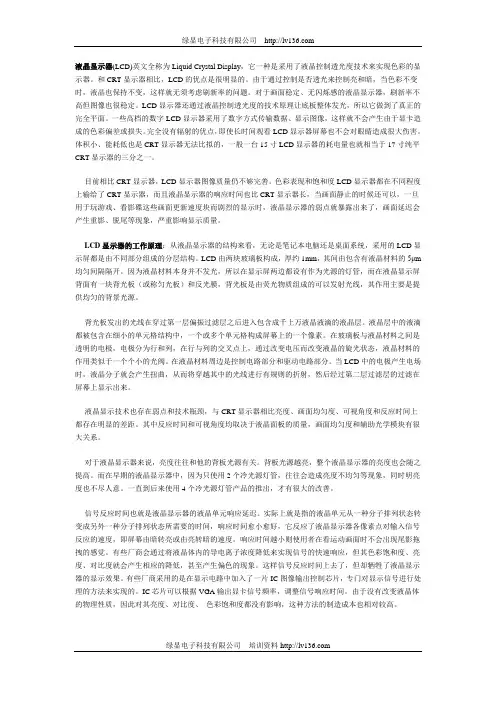

液晶显示器(LCD)英文全称为Liquid Crystal Display，它一种是采用了液晶控制透光度技术来实现色彩的显示器。

和CRT显示器相比，LCD的优点是很明显的。

由于通过控制是否透光来控制亮和暗，当色彩不变时，液晶也保持不变，这样就无须考虑刷新率的问题。

对于画面稳定、无闪烁感的液晶显示器，刷新率不高但图像也很稳定。

LCD显示器还通过液晶控制透光度的技术原理让底板整体发光，所以它做到了真正的完全平面。

一些高档的数字LCD显示器采用了数字方式传输数据、显示图像，这样就不会产生由于显卡造成的色彩偏差或损失。

完全没有辐射的优点，即使长时间观看LCD显示器屏幕也不会对眼睛造成很大伤害。

体积小、能耗低也是CRT显示器无法比拟的，一般一台15寸LCD显示器的耗电量也就相当于17寸纯平CRT显示器的三分之一。

目前相比CRT显示器，LCD显示器图像质量仍不够完善。

色彩表现和饱和度LCD显示器都在不同程度上输给了CRT显示器，而且液晶显示器的响应时间也比CRT显示器长，当画面静止的时候还可以，一旦用于玩游戏、看影碟这些画面更新速度块而剧烈的显示时，液晶显示器的弱点就暴露出来了，画面延迟会产生重影、脱尾等现象，严重影响显示质量。

LCD显示器的工作原理：从液晶显示器的结构来看，无论是笔记本电脑还是桌面系统，采用的LCD显示屏都是由不同部分组成的分层结构。

LCD由两块玻璃板构成，厚约1mm，其间由包含有液晶材料的5μm 均匀间隔隔开。

因为液晶材料本身并不发光，所以在显示屏两边都设有作为光源的灯管，而在液晶显示屏背面有一块背光板（或称匀光板）和反光膜，背光板是由荧光物质组成的可以发射光线，其作用主要是提供均匀的背景光源。

背光板发出的光线在穿过第一层偏振过滤层之后进入包含成千上万液晶液滴的液晶层。

液晶层中的液滴都被包含在细小的单元格结构中，一个或多个单元格构成屏幕上的一个像素。

在玻璃板与液晶材料之间是透明的电极，电极分为行和列，在行与列的交叉点上，通过改变电压而改变液晶的旋光状态，液晶材料的作用类似于一个个小的光阀。

lcd技术原理LCD技术原理引言：液晶显示技术（Liquid Crystal Display，简称LCD）是一种广泛应用于电视、电脑显示器、手机等各种电子产品中的显示技术。

它采用液晶分子的光学特性来实现图像的显示。

本文将介绍LCD技术的原理、结构和工作原理。

一、液晶的基本原理液晶是介于固体和液体之间的一种物质状态，它具有一定的流动性和透明性。

液晶分子具有两个特性：自发排列和电光效应。

液晶分子在没有外力作用下会自发排列成规则的结构，这种排列可以通过外界的电场来调整。

液晶分子的电光效应是指在电场的作用下，液晶分子的排列方式将会改变，从而使光的传播路径发生改变。

二、LCD的结构液晶显示器主要由液晶层、电极层和偏光层组成。

液晶层是由两块玻璃基板夹持，中间填充液晶材料形成的。

电极层是涂覆在两块玻璃基板上的导电层，用来产生电场以控制液晶分子的排列。

偏光层是位于液晶层两侧的偏光片，用来调整光线的传播方向。

三、LCD的工作原理当没有电场作用时，液晶分子呈现出规则的排列状态，这时通过两侧的偏光片，光线可以正常透过液晶层。

当电场作用到液晶层时，液晶分子的排列方式发生改变，从而改变了光线的传播路径。

液晶层中的液晶分子可以将光线的偏振方向进行旋转或改变，使得经过液晶层的光线在偏光片上发生偏折，从而改变了光线的透过程度，形成不同的亮度。

四、LCD的工作过程1. 电极层施加电场：当外部电源施加电压到电极层时，会在液晶层中产生电场。

2. 液晶分子排列：根据电场的作用，液晶分子会重新排列，改变光线的传播路径。

3. 光线传播：经过液晶层的光线会根据液晶分子的排列状态发生偏折。

4. 通过偏光片：偏折的光线再经过偏光片时，会根据光线的偏振方向发生滤波，形成不同的亮度。

5. 形成图像：通过控制电极层的电场，可以控制液晶分子的排列方式，从而形成图像。

五、LCD的优势和应用1. 能耗低：相比传统的CRT显示器，LCD显示器的能耗更低，减少了能源的浪费。

液晶面板工作原理
液晶面板，又称为液晶显示器（LCD），是一种使用液晶材料的光学显示技术。

其工作原理基于液晶材料的光学特性和电场控制的原理。

液晶是一种介于液体和晶体之间的物质状态，具有单轴性和双折射性质。

一般液晶分为向列型和扭曲向列型两种，其中扭曲向列型是液晶面板中常用的类型。

液晶面板工作原理主要有以下几个步骤：
1. 构成层：液晶面板由两层平行的玻璃基板组成，中间填充液晶材料，形成液晶层。

2. 光的偏振：在液晶层之前的基板上，涂有垂直方向的偏振膜。

当光通过第一层偏振膜时，只有一个方向的光能通过。

3. 液晶取向：液晶分子在没有电场作用下呈现扭曲状态。

在液晶层中，涂有对齐膜，其取向方向与第一层偏振膜的方向垂直。

这种取向会将液晶分子扭曲起来，使其呈现光学各向异性。

4. 电场控制：在两层基板之间施加电场。

当电场作用于液晶层时，它改变了液晶分子的排列方式，使之与对齐膜的方向平行，从而取消了对光的扭曲。

这时液晶层变得透明，光能透过。

5. 光的旋转：在液晶层之后的基板上，涂有第二层偏振膜，其与第一层偏振膜的方向平行。

这样，当光通过液晶层时，它将
被旋转一定角度，从而能通过第二层偏振膜。

通过电场的控制，液晶分子的排列方式可以被改变，从而控制光的透过与不透过，实现显示效果。

需要注意的是，液晶材料对电场的响应是非线性的，因此在实际应用中需要使用电流驱动电路来控制电场的强度及方向，以达到精确控制液晶的状态的目的。

导读：液晶显示器已经成为了消费者装机时的宠儿。

本容全面诠释了lcd液晶面板的知识，包括理lcd液晶面板的鉴别液晶面板，液晶显示器的品牌等各方面。

液晶显示器已经成为了消费者装机时的宠儿。

消费者在各个品牌各个档次的液晶显示器中进展选择时，最有力的根据往往就是液晶显示器的性能参数。

响应时间、比照度、亮度、可视角度这些名词都是消费者耳熟能详的性能参数，而惟一不了解的概念便是液晶面板的等级。

笔者将在这篇文稿中表达液晶面板的等级概念，消费者在购置液晶显示器尤其是低价产品时或许就会用到!1.液晶面板的坏点在未介绍液晶面板的等级之前，笔者先为各位读者介绍液晶面板上所存在的"坏点〞的具体概念，以便于后面以此为根据来区分液晶面板的等级。

液晶面板是由大量的像素点所组成的，它们都能够显示黑白两色和红、黄、蓝三原色。

再由显示着不同颜色的像素点进展组合，我们便可以看到液晶面板所显示的图像。

但液晶面板上的少数像素点则无法产生颜色变化，不管液晶屏幕所显示的是怎样的图像，这些像素点都永远显示着同一种颜色。

这些存在故障的像素点是无法修复的，只能更换整个液晶面板才能够解决。

而这些存在故障的像素点又通常分为两类，其中"暗点〞是无论屏幕显示图像如何变化都无法显示的"黑点〞，而更令人讨厌的则是那种只要开机便一直发光的"亮点〞。

液晶显示技术开展到现在，仍然无法从根本上抑制这一缺陷。

因为液晶面板由两块玻璃板所构成，中间的夹层是厚约5微米的水晶液滴。

这些水晶液滴被均匀分隔开来，并包含在细小的单元格里，每三个单元格构成屏幕上的一个像素点。

在放大镜下像素点呈正方形，一个像素点即是一个发光点。

每个发光点都有独立的晶体管来控制其电流的强弱，如果控制该点的晶体管坏掉，就会造成该光点永远点亮或不亮。

这就是前面提到的亮点或暗点，统称为"坏点〞!2.液晶面板的等级液晶面板按照品质可以分为A、B、C三个等级，其等级区分的依据便是坏点数量的多少。
