LCD面板技术介绍讲解LCD面板，全称为液晶显示屏面板（Liquid Crystal Display Panel），是一种使用液晶材料作为光学开关的显示技术。
LCD面板通过调节液晶分子的排列来控制光的透射，从而实现图像的显示。
下面将介绍LCD面板的工作原理、种类和应用领域。
LCD面板的工作原理：LCD面板由两块玻璃基板组成，中间填充有液晶材料。
液晶材料分为向列向型和向行向型两种，分别用于TN（Twisted Nematic）和IPS（In-Plane Switching）两种面板类型。
当电流通入其中的透明电极时，液晶分子会发生扭曲，从而改变光的传播方向和透射率。
通过在液晶屏的后面加入背光源，背光透过液晶后，通过棱镜和偏振片的选择性组合，再由前面的屏幕玻璃上的彩色滤光片调整颜色，最终形成可见的彩色图像。
根据液晶材料的排列方式和电场的作用方式，LCD面板可以分为多种类型：1.TN面板：TN面板是最常见的液晶显示技术，具有较低的生产成本和快速的响应时间。
然而，TN面板的可视角度较窄，颜色显示相对较差。
2.IPS面板：IPS面板通过改变液晶分子在平面上的排列方式来改善可视角度和色彩表现。
IPS面板具有更广阔的可视角度和更真实的颜色还原，但响应时间较较慢。
3. VA面板：VA（Vertical Alignment）面板具有更高的对比度和更准确的颜色还原，但可视角度较窄。
VA面板还分为多种类型，如MVA （Multi-Domain Vertical Alignment）、PVA（Patterned Vertical Alignment）和A-MVA（Advanced-MVA）等。
4. OLED面板：OLED（Organic Light-Emitting Diode）面板使用有机材料作为发光层，具有更高的对比度和更快的响应时间。
OLED面板还具有更低的能耗和更轻薄的特点，但由于制造成本高，目前应用较为有限。
5. QLED面板：QLED（Quantum Dot Light Emitting Diode）面板是一种基于量子点技术的液晶显示技术。
LCD液晶屏面板工作原理介绍详细讲说液晶面板构造与工作原理LCDDeignTrainingLeon1.PanelStructureTPVR&DLCDDESIGNAuthor:Fonie某.LuoTPVTECHNOLOGYLtd.详细讲说液晶面板构造与工作原理Panel基本结构透过式LCD主要由背光模组、TFT模组两大部分组成详细讲说液晶面板构造与工作原理Panel基本结构详细讲说液晶面板构造与工作原理Panel基本结构GlaubtrateBlackmatri某SealantTFTPolarizerfilmColorfilterProtectivefilmAniotropicconduc torfilmTABAlignmentfilmConnectionControlICLiquidcrytalCapacitorD iplayelectrodePolarizerEdgelightDriverLSILightdiffuerSpacerWaveg uideplatePrimheetReflectorPrintedcircuitboard详细讲说液晶面板构造与工作原理液晶基础TFT-LCD使用的液晶为TN(TwitNematic)型液晶，分子成椭圆状。
TN型液晶一般是顺着长轴方向串接，长轴间彼此平行方式排列；当接触到槽状表面时，液晶分子就会顺着槽的方向排列与槽中详细讲说液晶面板构造与工作原理液晶基础当液晶被包含在两个槽状表面中间，且槽的方向相互垂直，则液晶分子的排列为：a)上表面分子：沿着a方向；b)下表面分子：沿着b方向；c)介于上下表面中间的分子：产生旋转的效应。
因此液晶分子在两槽状表面间产生90°的旋转详细讲说液晶面板构造与工作原理液晶基础当线性偏极光射入上层槽状表面时，此光线随着液晶分子的旋转也产生旋转。
当线性偏极光射出下层槽状表面时，此光线已经产生了90度的旋转。
详细讲说液晶面板构造与工作原理液晶基础当在上下表面之间加电压时，液晶分子会顺着电场方向排列，此时入射光线不再会旋转，因而光线直线射出下表面详细讲说液晶面板构造与工作原理成像原理偏光片特性：将非偏极光(一般光线)过滤成偏振光。

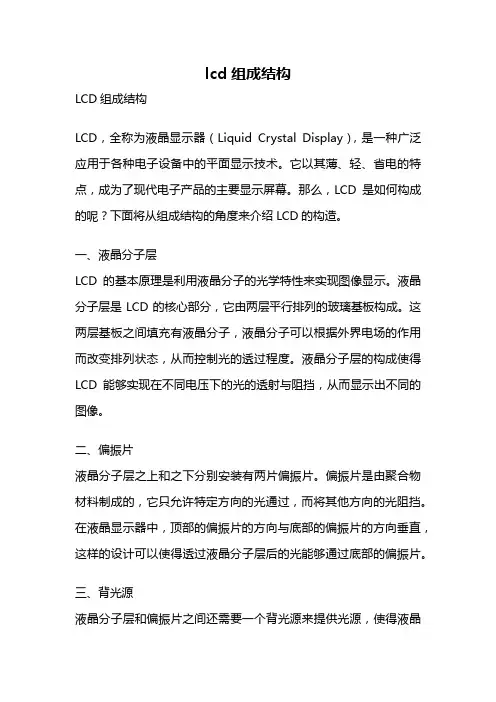

lcd组成结构LCD组成结构LCD，全称为液晶显示器（Liquid Crystal Display），是一种广泛应用于各种电子设备中的平面显示技术。
它以其薄、轻、省电的特点，成为了现代电子产品的主要显示屏幕。
那么，LCD是如何构成的呢？下面将从组成结构的角度来介绍LCD的构造。
一、液晶分子层LCD的基本原理是利用液晶分子的光学特性来实现图像显示。
液晶分子层是LCD的核心部分，它由两层平行排列的玻璃基板构成。
这两层基板之间填充有液晶分子，液晶分子可以根据外界电场的作用而改变排列状态，从而控制光的透过程度。
液晶分子层的构成使得LCD能够实现在不同电压下的光的透射与阻挡，从而显示出不同的图像。
二、偏振片液晶分子层之上和之下分别安装有两片偏振片。
偏振片是由聚合物材料制成的，它只允许特定方向的光通过，而将其他方向的光阻挡。
在液晶显示器中，顶部的偏振片的方向与底部的偏振片的方向垂直，这样的设计可以使得透过液晶分子层后的光能够通过底部的偏振片。
三、背光源液晶分子层和偏振片之间还需要一个背光源来提供光源，使得液晶分子层中的图像能够被照亮。
背光源通常是一种冷阴极荧光灯（CCFL）或者是LED灯。
背光源的光线通过液晶分子层后，会受到液晶分子的控制，从而形成图像。
四、驱动电路液晶分子层中液晶分子的排列状态是通过电场来控制的，所以需要一套驱动电路来给液晶分子层施加电场。
驱动电路可以根据输入信号的变化，改变电场的强度和方向，从而控制液晶分子的排列状态，进而显示出不同的图像。
五、控制器和接口液晶显示器的控制器和接口是用来接收外部信号并将其转换成驱动电路的输入信号的。
控制器和接口可以根据输入信号的不同来控制液晶分子的状态，从而显示出不同的图像。
六、辅助材料除了上述的核心组成部分外，LCD还包括一些辅助材料，如保护层、滤光片等。
这些辅助材料可以保护LCD的核心部件不受外界环境的影响，同时还可以改善显示效果，提高图像的质量。
LCD的组成结构包括液晶分子层、偏振片、背光源、驱动电路、控制器和接口，以及辅助材料等。
液晶显示器面板技术详解目前，LCD（Liquid Crystal Display，液晶显示器）成为CRT（Cathode Ray Tube，阴极射线管显示器）的继任者已经是大势所趋。
液晶面板决定了液晶显示器的最终显示效果，是液晶显示器中最为关键的核心部件，占去了液晶显示器近80%的成本。
常见的液晶面板有TN液晶面板、IPS液晶面板，以及MV A和PV A 等V A类液晶面板三大类。
它们通过各自独特的液晶材料和面板结构，从而获得不同的性能优势。
一、TN面板TN（Twisted Nematic Liquid Crystal Display，扭曲向列型液晶显示器）面板被广泛应用于入门级和中低端的液晶显示器当中，由于其输出灰阶级数较少，液晶分子偏转速度快，致使其响应时间容易提高。
目前市场上8ms以下液晶产品均采用TN面板，但可视角度相对偏小是TN面板最大的缺点。
目前TN面板的液晶显示器普遍采用改良型的TN+FILM（补偿膜）技术，用于弥补TN面板可视角度方面的不足。
同时，色彩抖动技术的使用也使得原本只能显示26万色的TN面板获得了16.2M色的显示能力。
TN+FILM技术是在面板上增加了一层转向膜，将可视角度提高到了140度左右。
严格的说，TN+FILM也算是一种广角技术，但不是最佳的广视角解决方案。
由于它是最简单的方法并且良品率极高，且TN+FILM的技术是公开的，制造商不用负担高昂的授权和研发费，因此TN+FILM在成本上占据了巨大的优势。
总体来说，TN面板是一款优势和劣势都很明显的产品。
价格便宜，响应时间快是其优势所在，可视角度不理想和不能表现16.7M色所带来的色彩不真实又是其明显的劣势。
与其他几种广角液晶面板相比，TN液晶面板黑白对比度不高，分子间隙相对较大，文字的笔画不是那么细密。
不过由于现在TN面板改进了很多，显示风格逐渐向V A类面板靠拢。
二、IPS面板IPS（In-Plane Switching，平面转换）是日立HITACHI公司开发的液晶技术，俗称为“Super TFT”，也是目前主要的一种液晶面板类型。
LCD显示器面板浅析（IPS PVA TN）2008-07-23 22:12:14 业界| 评论(0) | 浏览(6318)常见LCD面板性能的排名大概是:IPS类(包括AS-IPS、DD-IPS等)>VA类(包括PVA,,S-PVA,MVA和P-MVA)TN类(1.2.3.型)个人感觉IPS的屏比较适合平面设计VA的屏比较适合影视.动画等TN的屏平常家用足够了.遗憾的是液晶面板的类型和规格是很难用肉眼分别的，要想确切知道是什么类型的面板, 方法有三:A.直观法: 看面板纹路(1.要细看,可借助放大镜,2.把显示器调成白色,用相机微聚拍摄放大) 三星(SDI)为<><><><><>长菱形LG.Philips为)))))))))半月牙儿形台湾品牌多为IIIIIIIII竖条形B.软件法:在工厂模式下可看到液晶使用时间，面板版本信息等.每个厂商的出厂模式按键方法是不一样的举例DELL 2007 FP(在关闭显示器的情况下，同时按住“menu”和“+”，然后按“power”开机，然后放开按住的按键，在按“-”就可以了)C.拆解法:拆开看,知道其面板的准确型号和批次信息.目前中国内地市场市面基本大部分显示器的面板都是主要是由三星(SDI)，LG.Philips，友达光电(AUO)，奇美光电(CMO)，中华映管(CPT)以及翰宇彩晶(HannStar)这六家液晶面板厂商所供应下面还是简单地说一下怎么区分VA和TN的面版VA(PVA和MVA):1.用手轻按LCD面板,看到有梅花状印记的就是VA面板2.查看LCD的参数,只要是16.7M色彩+水平垂直都有170度以上可视角度的100%是VA面板TN:1.用手轻按LCD面板,看到有水波纹的就是TN面板2.只要是16.2M色的就是TN3.水平垂直可视角度都达不到160度以上的就是TN下面列出了数百款LCD使用的面版供参考,条目的排列顺序是：生产厂家-显示器型号=面板尺寸-面板类型-（面板制造商和面板型号）例：比如你想找优派VX2025WM这款LCD的面版，那么到第19楼，可以看到这样的信息：ViewSonic VX2025wm (widescreen) = 20.1 inch 8 ms (g2g) P-MVA (AUO M201EW01 V0) panel.这就表示：ViewSonic VX2025wm (宽屏) = 20.1英吋8毫秒(灰阶) ，使用的是友达生产的型号为AUO M201EW01 V0的P-MVA型面版附:几个常见的LCD面版厂商及主要产品:1.LG.Philips(LPL)韩国LG和荷兰飞利普的一个合资工司,是地球上最大的LCD工厂主要生产S-IPS型LCD面版和普通TN型面版2.SAMSUNG(三星)主要生产PVA型LCD面版,普通TN型面版,还有目前比较热门的B-TN2/3型3.(AUO)友达光电主要生产MVA型LCD面版和普通TN型面版4.CMO(奇美)普通TN型面版造得比较多5.Fujitsu(富士通)6.Sanyo(三洋)7.SHARP(夏普)8.NEC(日本电气,国内的合资厂是SVA，上广电)9.Hyundai(国内合资厂是BOE 京东方)10.Mitsubishi(三菱)11.IDTech(IDTech,有IBM股份)各种LCD面版技术:液晶面板中主要分TN+film型和各种广角面板，广角面板主要包括IPS,MVA，PVA三种类型■TN+filmTN+film液晶面板主要应用于入门级和中端产品，它基于早期可视角度很小的TN技术（视角最大90度），但在面板上增加了一层转向膜，将可视角度提高到了140度左右，成为了一种视角较广的产品，所以严格的说，TN+film也算是一种广角技术。

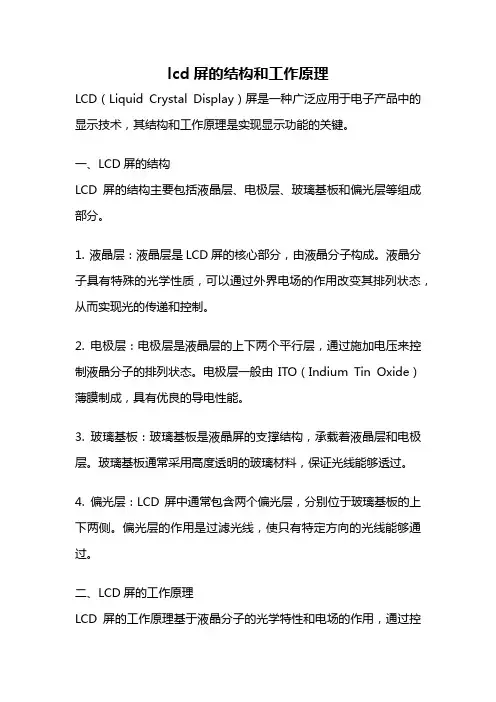

lcd屏的结构和工作原理LCD（Liquid Crystal Display）屏是一种广泛应用于电子产品中的显示技术，其结构和工作原理是实现显示功能的关键。
一、LCD屏的结构LCD屏的结构主要包括液晶层、电极层、玻璃基板和偏光层等组成部分。
1. 液晶层：液晶层是LCD屏的核心部分，由液晶分子构成。
液晶分子具有特殊的光学性质，可以通过外界电场的作用改变其排列状态，从而实现光的传递和控制。
2. 电极层：电极层是液晶层的上下两个平行层，通过施加电压来控制液晶分子的排列状态。
电极层一般由ITO（Indium Tin Oxide）薄膜制成，具有优良的导电性能。
3. 玻璃基板：玻璃基板是液晶屏的支撑结构，承载着液晶层和电极层。
玻璃基板通常采用高度透明的玻璃材料，保证光线能够透过。
4. 偏光层：LCD屏中通常包含两个偏光层，分别位于玻璃基板的上下两侧。
偏光层的作用是过滤光线，使只有特定方向的光线能够通过。
二、LCD屏的工作原理LCD屏的工作原理基于液晶分子的光学特性和电场的作用，通过控制电场的变化来控制液晶分子的排列状态，从而实现光的传递和控制。
1. 液晶分子的排列：液晶分子在没有电场作用时呈现无序排列状态，无法传递光线。
当外界施加电场时，液晶分子会按照电场的方向进行排列，形成有序的结构。
2. 光的传递：液晶分子排列后，会改变光线的偏振方向。
经过第一个偏光层的滤波，只有特定方向的光线能够通过。
然后通过液晶层，光线的偏振方向会根据液晶分子的排列状态发生变化，进而控制光线的透过程度。
3. 电场控制：通过控制电极层施加的电压，可以改变液晶分子的排列状态。
当电压为零时，液晶分子呈现无序排列，光线无法透过，显示为黑色。
当施加适当的电压时，液晶分子排列有序，光线能够透过，显示为亮色。
4. 色彩显示：LCD屏通常采用三原色原理来显示彩色图像。
通过在液晶层中加入RGB（红、绿、蓝）三种颜色的滤光片，控制液晶分子的排列状态来实现不同颜色的显示。

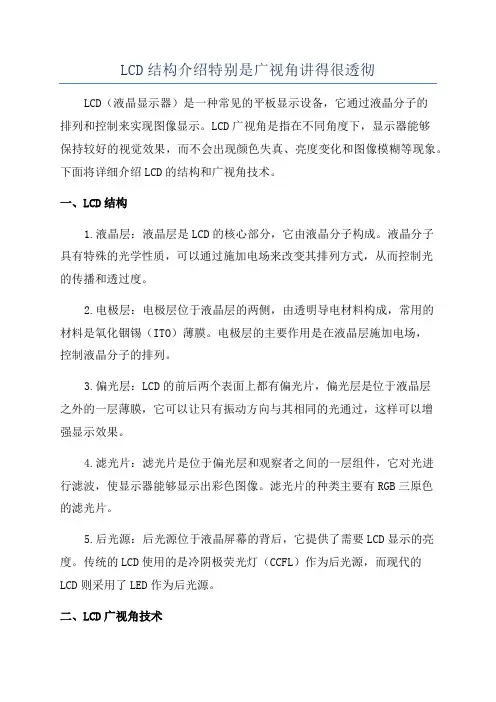

LCD结构介绍特别是广视角讲得很透彻LCD（液晶显示器）是一种常见的平板显示设备，它通过液晶分子的排列和控制来实现图像显示。
LCD广视角是指在不同角度下，显示器能够保持较好的视觉效果，而不会出现颜色失真、亮度变化和图像模糊等现象。
下面将详细介绍LCD的结构和广视角技术。
一、LCD结构1.液晶层：液晶层是LCD的核心部分，它由液晶分子构成。
液晶分子具有特殊的光学性质，可以通过施加电场来改变其排列方式，从而控制光的传播和透过度。
2.电极层：电极层位于液晶层的两侧，由透明导电材料构成，常用的材料是氧化铟锡（ITO）薄膜。
电极层的主要作用是在液晶层施加电场，控制液晶分子的排列。
3.偏光层：LCD的前后两个表面上都有偏光片，偏光层是位于液晶层之外的一层薄膜，它可以让只有振动方向与其相同的光通过，这样可以增强显示效果。
4.滤光片：滤光片是位于偏光层和观察者之间的一层组件，它对光进行滤波，使显示器能够显示出彩色图像。
滤光片的种类主要有RGB三原色的滤光片。
5.后光源：后光源位于液晶屏幕的背后，它提供了需要LCD显示的亮度。
传统的LCD使用的是冷阴极荧光灯（CCFL）作为后光源，而现代的LCD则采用了LED作为后光源。
二、LCD广视角技术1.垂直对齐（VA）技术：VA技术是LCD广视角技术的一种常见形式。
它通过液晶分子的垂直排列和电极的控制来实现广视角显示。
VA技术可以有效减少颜色变化和亮度降低的现象，使观察者在不同角度下都能获得较好的视觉效果。
2.各向异性（IPS）技术：IPS技术是另一种常见的广视角技术。
IPS液晶分子的排列形式使得光线在通过时能够更好地保持方向，从而减少了颜色变化和亮度降低的现象。
IPS技术的优点是广视角更大，可以达到178度的视角。
3.高级超宽广视角（AHVA）技术：AHVA技术是一种融合了VA和IPS技术的广视角技术，它通过优化液晶分子的排列和电极的结构，可以实现更广的视角和更好的显示效果。

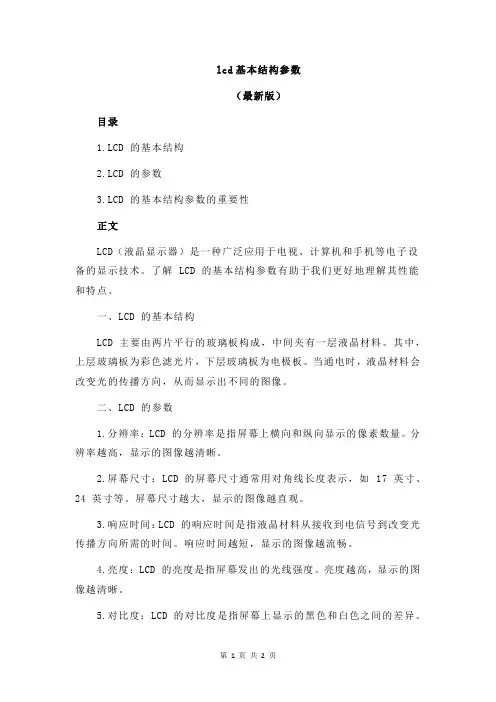

lcd基本结构参数
（最新版）
目录
1.LCD 的基本结构
2.LCD 的参数
3.LCD 的基本结构参数的重要性
正文
LCD（液晶显示器）是一种广泛应用于电视、计算机和手机等电子设备的显示技术。
了解 LCD 的基本结构参数有助于我们更好地理解其性能和特点。
一、LCD 的基本结构
LCD 主要由两片平行的玻璃板构成，中间夹有一层液晶材料。
其中，上层玻璃板为彩色滤光片，下层玻璃板为电极板。
当通电时，液晶材料会改变光的传播方向，从而显示出不同的图像。
二、LCD 的参数
1.分辨率：LCD 的分辨率是指屏幕上横向和纵向显示的像素数量。
分辨率越高，显示的图像越清晰。
2.屏幕尺寸：LCD 的屏幕尺寸通常用对角线长度表示，如 17 英寸、24 英寸等。
屏幕尺寸越大，显示的图像越直观。
3.响应时间：LCD 的响应时间是指液晶材料从接收到电信号到改变光传播方向所需的时间。
响应时间越短，显示的图像越流畅。
4.亮度：LCD 的亮度是指屏幕发出的光线强度。
亮度越高，显示的图像越清晰。
5.对比度：LCD 的对比度是指屏幕上显示的黑色和白色之间的差异。
对比度越高，显示的图像越立体感。
6.视角：LCD 的视角是指用户可以从不同角度观看屏幕而不影响图像质量的范围。
视角越宽，用户观看的自由度越高。
三、LCD 的基本结构参数的重要性
了解 LCD 的基本结构参数有助于我们根据实际需求选择合适的显示器。
例如，对于专业图像处理人员，他们可能更关注分辨率和色彩准确性；而对于普通用户，他们可能更关心价格和尺寸。
导读：液晶显示器已经成为了消费者装机时的宠儿。
本内容全面诠释了lcd液晶面板的知识，包括理lcd液晶面板的鉴别液晶面板，液晶显示器的品牌等各方面。
液晶显示器已经成为了消费者装机时的宠儿。
消费者在各个品牌各个档次的液晶显示器中进行选择时，最有力的根据往往就是液晶显示器的性能参数。
响应时间、对比度、亮度、可视角度这些名词都是消费者耳熟能详的性能参数，而惟一不了解的概念便是液晶面板的等级。
笔者将在这篇文稿中叙述液晶面板的等级概念，消费者在购买液晶显示器尤其是低价产品时或许就会用到!1.液晶面板的坏点在未介绍液晶面板的等级之前，笔者先为各位读者介绍液晶面板上所存在的“坏点”的具体概念，以便于后面以此为根据来区分液晶面板的等级。
液晶面板是由大量的像素点所组成的，它们都能够显示黑白两色和红、黄、蓝三原色。
再由显示着不同颜色的像素点进行组合，我们便可以看到液晶面板所显示的图像。
但液晶面板上的少数像素点则无法产生颜色变化，不管液晶屏幕所显示的是怎样的图像，这些像素点都永远显示着同一种颜色。
这些存在故障的像素点是无法修复的，只能更换整个液晶面板才能够解决。
而这些存在故障的像素点又通常分为两类，其中“暗点”是无论屏幕显示图像如何变化都无法显示的“黑点”，而更令人讨厌的则是那种只要开机便一直发光的“亮点”。
液晶显示技术发展到现在，仍然无法从根本上克服这一缺陷。
因为液晶面板由两块玻璃板所构成，中间的夹层是厚约5微米的水晶液滴。
这些水晶液滴被均匀分隔开来，并包含在细小的单元格里，每三个单元格构成屏幕上的一个像素点。
在放大镜下像素点呈正方形，一个像素点即是一个发光点。
每个发光点都有独立的晶体管来控制其电流的强弱，如果控制该点的晶体管坏掉，就会造成该光点永远点亮或不亮。
这就是前面提到的亮点或暗点，统称为“坏点”!2.液晶面板的等级液晶面板按照品质可以分为A、B、C三个等级，其等级区分的依据便是坏点数量的多少。
但国际上并没有相关的硬性规定，所以各个国家地区的等级标准也不尽相同。
通常情况下，液晶面板的坏点数量在5个以内便是A级，坏点数量多于5个而少于10个便属于B 级，坏点数量在10个以上则属于C级面板。
原则上A级面板最适合于显示器的生产制造，但液晶面板生产出B级面板也是不可避免的事情，所以这类B级面板也大多会被杂牌显示器厂商所消化。
而C级面板则完全不适合显示器的生产制造，大多被切割成小面积的液晶面板应用于其他领域。
但也有极少数液晶显示器生产厂商会采用C级面板，在两三年前就曾出现过低价劣质液晶显示器扰乱市场的风波。
当然除了在坏点数量的多少以外，B级和C级面板在其他方面的表现也无法与A级面板相比。
与A级面板相比，B级和C级面板的亮度相对不均匀、色彩饱和度相对不足、图像色彩还原能力较差、外观甚至有可能存在损伤。
除了利用专业的仪器来判定液晶面板的级别，消费者还可以利用肉眼进行直观的辨别。
最好利用已知的A级面板进行对比，B级和C 级面板立刻会现出原形。
另外，面板厂商还将A级面板分为A 、A 、A这三个阶梯，最优品质的液晶面板适合于对显示质量要求更高的消费者。
一般情况下，A级面板的暗点数量少于3个、亮点数量也少于3个，而亮点与坏点的总和则少于5个;A 级面板的暗点数量少于3个，并且整个屏幕没有亮点，坏点数量则少于3个;A 级面板既没有亮点也不存在暗点，坏点数量为0。
少数液晶显示器厂商宣称自己的显示器产品没有亮点，其液晶显示器所采用的便是A 级面板。
3.面板鉴别的方法随着竞争加剧和技术工艺水平的提高，液晶屏的生产厂家提高了原料标准。
加强了生产和检验等内部质量控制，大大减少了坏点出现的频率。
检测坏点的方法也比较简单，只要将液晶屏的亮度及对比度调到最大(显示反白的画面)或调成最小(显示全黑的画面)，就会发现屏幕上有多少个亮点和多少个暗点。
只要坏点的数量没有超出一定标准，出现一个多个坏点也是正常的，但最好不要低于A级面板标准。
另外，还可以利用专业的测试软件对液晶显示器的其他指标进行测试。
比如说NOKIA MONITOR TEST这款软件，就是消费者可随身带在磁盘里的测试程序。
该款软件共提供了15个选项，分别是Geometry(几何)、Brightness and contrast(亮度与对比度)、High Voltage(高电压)、Colors(色彩)、To control panel/display(控制面板显示属性)、Convergence(收敛)、Focus(聚焦)、Resolution(分辨率)、Moire(水波纹)、Readability(文本清晰度)、Jitter(抖动)、Sound(噪音)等项目。
对于液晶显示器来说，除了不能测试响应时间以外，其他的主要性能参数一览无遗，消费者关注的坏点更是不在话下。
如果显示器的色纯、对比度、明暗度有问题，B级和C级面板也就无所遁形了。
4.液晶显示器的品牌B级和C级面板本应该是被淘汰或用于其他用途的次品面板，但却因为价格低廉和利润丰厚的缘故而被少数显示器厂商所采用。
近期引起轩然大波的B级面板潜入市场事件，正是由此而来。
所以消费者在近期购买液晶显示器的时候，一定要注重液晶显示器的品质。
除非厂商明确的宣称自己采用了A级以上的液晶面板，否则还是买口碑更好一些的品牌。
显示器绝对是当前竞争最激烈的领域之一，这种现象从CRT显示器时代一直延续到了LCD 时代。
三星、LG、飞利浦、明基、优派五大厂商在显示器领域享有盛誉，五大厂商均在较早时间启动了液晶显示器市场。
凭借先入为主的优势，再加上在整个显示器领域创下的品牌知名度，五大显示器厂商在液晶显示器市场获得了众多用户的认可，同时也赢得了较大的市场份额。
众所周知，打造一个品牌的难度是相当大的。
所以对于五家一线厂商来说，使用B 级面板绝对是得不偿失的事情，所以它们的产品还是值得信赖的。
液晶面板与液晶显示器液晶面板与液晶显示器有相当密切的关系，液晶面板的产量、优劣等多种因素都连系着液晶显示器自身的质量、价格和市场走向。
其中液晶面板关系着玩家最看重的响应时间、色彩、可视角度、对比度等参数。
从液晶面板可以看出这款液晶显示器的性能、质量如何?小林在网上找了一下液晶面板的资料，只要是针对目前主流的液晶面板，让大家在购买液晶显示器时心里有一个底。
VA型：VA型液晶面板在目前的显示器产品中应用较为广泛的，使用在高端产品中，16.7M色彩(8bit面板)和大可视角度是它最为明显的技术特点，目前VA型面板分为两种：MVA、PVA。
MVA型：全称为(Multi-domain Vertical Alignment)，是一种多象限垂直配向技术。
它是利用突出物使液晶静止时并非传统的直立式，而是偏向某一个角度静止;当施加电压让液晶分子改变成水平以让背光通过则更为快速，这样便可以大幅度缩短显示时间，也因为突出物改变液晶分子配向，让视野角度更为宽广。
在视角的增加上可达160度以上，反应时间缩短至20ms以内。
PVA型：是三星推出的一种面板类型，是一种图像垂直调整技术，该技术直接改变液晶单元结构，让显示效能大幅提升可以获得优于MVA的亮度输出和对比度。
此外在这两种类型基础上又延出改进型S-PVA和P-MVA两种面板类型，在技术发展上更趋向上，可视角度可达170度，响应时间被控制在20毫秒以内(采用Overdrive加速达到8ms GTG)，而对比度可轻易超过700:1的高水准，三星自产品牌的大部份产品都为PVA液晶面板。
IPS型：IPS型液晶面板具有可视角度大、颜色细腻等优点，看上去比较通透，这也是鉴别IPS型液晶面板的一个方法，PHILIPS不少液晶显示器使用的都是IPS型的面板。
而S-IPS则为第二代IPS技术，它又引入了一些新的技术，以改善IPS模式在某些特定角度的灰阶逆转现象。
LG和飞利浦自主的面板制造商也是以IPS为技术特点推出的液晶面板。
TN型：这种类型的液晶面板应用于入门级和中端的产品中，价格实惠、低廉，被众多厂商选用。
在技术上，与前两种类型的液晶面板相比在技术性能上略为逊色，它不能表现出16.7M艳丽色彩，只能达到16.7M色彩(6bit面板)但响应时间容易提高。
可视角度也受到了一定的限制，可视角度不会超过160度。
现在市场上一般在8ms响应时间以内的产品大多都采用的是TN液晶面板。
什么是液晶面板?液晶面板工作原理先来说一下液晶面板的工作原理，如图可以概括为两张玻璃基板之间加入液晶分子，通入电压后分子排列发生曲折变化，屏幕通过电子群的冲撞，制造画面并通过外部光线的透视反射来形成画面。
这里要说明的是无论是那个厂家制造的、使用了什么样的高端技术，其根本成像原理也是遵循此种方法的。
只是根据自身的技术进行了改进，目前液晶面板分为CCFL背光和LED背光两种，主要的区别就在于给液晶面板提供照明的背光类型，CCFL 背光液晶电视依靠的是冷凝式背光灯管，与我们常见的白炽灯类似，较为先进的是RGB LED 背光，用三色LED发光二极管代替灯管，可以提高液晶电视的对比度和色域，在厚度方面也有一定的优势。
不过推出三色LED产品的厂家较少，并且产品的价位也相对较高。
软屏所谓软屏，就是在用手指划过液晶面板的同时会出现“波纹”，比较有代表性的是夏普ASV技术、三星S-PVA技术和友达光电的MVA技术。
下面先对软屏进行介绍。
夏普ASV技术ASV液晶面板，ASV技术的特点是原球状像素、色彩还原真实、整体色调偏红、可视角度大。
不过现在也不能单纯靠像素点来分辨ASV面板了，因为夏普已经将技术输出给了台湾的面板制造企业，我国台湾生产的ASV液晶面板与夏普龟山工厂生产的面板从像素点上很难看出差别。
想要买到真正龟山工厂生产的ASV液晶面板，只能选择夏普的液晶电视产品。
S-PVA&S-LCD技术S-PVA面板的特点是色域大、色彩还原出色、可视角度大、半像素分级设计，细节表现好。
最具代表性的就是三星的黑水晶液晶面板和索尼的S-LCD液晶面板。
硬屏硬屏，顾名思义就是相比较与软屏屏幕的硬度要大些，用手指划过不会出现“波纹”，当然硬屏的“硬”只是相对的，也起不到什么保护作用，受到重击和硬物划伤照样会损坏，在使用中要注意。
并不像有些销售人员所说能起到保护屏幕的作用。
硬屏技术的代表是LG的IPS 技术。
IPS技术液晶面板IPS面板的特点是响应时间快、色彩鲜艳、鱼鳞状像素、可视角度大。
但颜色有些偏蓝且黑色表现不好。
这是由于液晶分子水平排列，电压的两级只能置于玻璃基板内，造成了面板的开口率较低，反映在画面上就是亮度不足，对比度较难提高，但是响应时间相对较高。
目前基于IPS技术的面板主要有LG Display和日立、松下的IPS-α面板。
台湾屏台湾屏既有硬屏也有软屏，比较有代表性的是友达和奇美的液晶面板，成本低廉，出货量很大，一般在国产品牌中端机型和合资品牌的低端机型中比较常见。
