液晶面板种类介绍及辨别

常见液晶面板的技术参数与区别几种常见液晶面板的技术参数与区别，附目前常见的液晶产品采用的面板类型。

ASV型：ASV〔AdvancedSuperView〕技术是SHARP推出的，主要应用在SHARP高端市场定位的液晶显示器上。

这个技术主要是通过缩小液晶面板上颗粒之间的间距，增大液晶颗粒上光圈，并整体调整液晶颗粒的排布，来全面提高了液晶屏幕的可视角度、液晶颗粒的反响时间、色彩比照度和屏幕亮度。

在同样屏幕面积的比照下，可以令到采用了ASV技术的屏幕相比起普通没有采ASV技术的液晶显示器在参数和效果上都有一个本质的提升，比方说：T1520、T1620、T1820等系列的机型。

这种技术目前只是应用在SHARP与一些高端品牌的机型上。

VA型：VA型液晶面板在目前的显示器产品中应用较为广泛，16.7M色彩和大可视角度是它最为明显的技术特点，目前VA型面板分为两种，一种为MVA型，另一种为PVA型。

其中MVA是富士通主导的一种面板类型，它的全称为(Multi-domainVerticalAlignment)，是一种多象限垂直配向技术。

它是利用突出物使液晶静止时并非传统的直立式，而是偏向某一个角度静止；当施加电压让液晶分子改变成水平以让背光通过那么更为快速，这样便可以大幅度缩短显示时间，也因为突出物改变液晶分子配向，让视野角度更为宽广。

在视角的增加上可达160度以上，反响时间缩短至20ms 以内。

PVA型：PVA那么是三星推出的一种面板类型，它在富士通MVA面板的根底上有了进一步的开展和提高，是一种图像垂直调整技术，该技术直接改变液晶单元构造，让显示效能大幅提升可以获得优于MVA的亮度输出和比照度。

此外在这两种类型根底上又延出改良型S-PVA和P-MVA两种面板类型，在技术开展上更趋向上，可视角度可达170度，响应时间被控制在20毫秒以内〔采用Overdrive加速到达8msGTG〕，而比照度可轻易超过700:1的高水准，三星自产品牌的大部份产品都为PVA液晶面板。

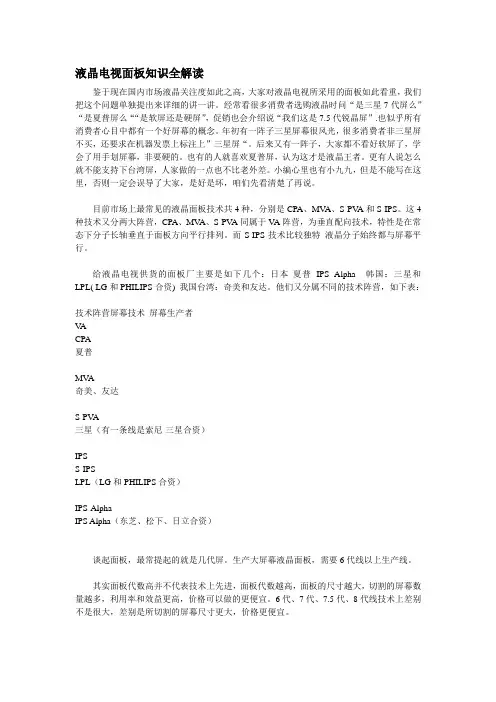

液晶电视面板知识全解读鉴于现在国内市场液晶关注度如此之高，大家对液晶电视所采用的面板如此看重，我们把这个问题单独提出来详细的讲一讲。

经常看很多消费者选购液晶时问“是三星7代屏么”“是夏普屏么““是软屏还是硬屏”，促销也会介绍说“我们这是7.5代锐晶屏”.也似乎所有消费者心目中都有一个好屏幕的概念。

年初有一阵子三星屏幕很风光，很多消费者非三星屏不买，还要求在机器发票上标注上”三星屏“。

后来又有一阵子，大家都不看好软屏了，学会了用手划屏幕，非要硬的。

也有的人就喜欢夏普屏，认为这才是液晶王者。

更有人说怎么就不能支持下台湾屏，人家做的一点也不比老外差。

小编心里也有小九九，但是不能写在这里，否则一定会误导了大家，是好是坏，咱们先看清楚了再说。

目前市场上最常见的液晶面板技术共4种，分别是CPA、MV A、S-PV A和S-IPS。

这4种技术又分两大阵营，CPA、MV A、S-PV A同属于V A阵营，为垂直配向技术，特性是在常态下分子长轴垂直于面板方向平行排列。

而S-IPS技术比较独特液晶分子始终都与屏幕平行。

给液晶电视供货的面板厂主要是如下几个：日本-夏普IPS Alpha 韩国：三星和LPL( LG和PHILIPS合资) 我国台湾：奇美和友达。

他们又分属不同的技术阵营，如下表：技术阵营屏幕技术屏幕生产者V ACPA夏普MV A奇美、友达S-PVA三星（有一条线是索尼-三星合资）IPSS-IPSLPL（LG和PHILIPS合资）IPS-AlphaIPS Alpha（东芝、松下、日立合资）谈起面板，最常提起的就是几代屏。

生产大屏幕液晶面板，需要6代线以上生产线。

其实面板代数高并不代表技术上先进，面板代数越高，面板的尺寸越大，切割的屏幕数量越多，利用率和效益更高，价格可以做的更便宜。

6代、7代、7.5代、8代线技术上差别不是很大，差别是所切割的屏幕尺寸更大，价格更便宜。

无论是几代线，切割32英寸屏幕数量都是最多的，因此现在32英寸液晶电视机非常便宜，跌破4000元就是这个缘故。

4、台湾友达PVA技术：友达PVA屏呈微螺旋，竖条状排列，螺旋间距更大。另外奇美、友达某些屏采用了MVA技术，这种技术呈不连续竖条状排列，不仔细看好像SHARP液晶分子排列，但排列较松散。
5、台湾奇美的IPS技术：奇美的IPS屏一般在小尺寸液晶（如20、22寸）其特点是竖条状，相比三星的较长。
3、三星的S-PVA技术：三星屏的液晶像素呈微螺旋，竖条状排列。三星七代屏的最大特点就是像素“善变”，有时月牙，有时直线。当画面不需要太高亮度时，像素会呈现月牙状，当画面需要表现亮丽色彩时，则像素充分发光，月牙就变成了方形的像素，这也是三星七代屏的魅力之处。国产企业谎称的三星七代屏其实没有这种效果，大家要注意分辨。
1、Sharp液晶分子排列：夏普屏是最容易分辨出来的一种液晶屏。Sharp屏的液晶像素都是六棱硅（蜂窝状）排列方式，每个像素周围都有六个不同色的像素（如红色像素点周围有三个绿像素和三个蓝像素）。并且像素点在横向、纵向、斜向、都能构成一条线，尤其是斜向成线，也是夏普屏最大的特点。
2、LG的S-IPS技术：LG屏的液晶像素是呈月牙（三角）状，开口向右排列，其中也有很少的一部分是向左排列的（由于机芯以及引擎的关系，只属少数）。而LG第七代屏的像素都是呈月牙状的，开口向左排列，在每个月牙状的顶尖处不封口。
高招：学会鉴别各种液晶屏的方法
就目前市面上，国产品牌中40寸的面板绝大多数都是用的是三星的，37寸都是LG-PHILIPS的，32寸大多数也是LG-PHILIPS的。而且现在屏也有软硬之分，鉴别办法就是直接用手指轻摁或用指甲轻划各种液晶显示屏表面，如果出现水印痕似的暗影，就属“软屏”，若暗影很淡甚至几乎没有，则可称“硬屏”。 目前市面上夏普的屏均为软屏，LG的屏均为硬屏，三星的屏均为软屏，台湾屏杂，软硬兼有，软屏代表为厦华，硬屏代表为其他品牌中小尺寸液晶产品，这些大家要记住，对大家鉴别有好处。另外再教大家一招液晶屏辨别的方法——那就是像素点辨别法。基本上很多厂家采用的屏的像素点都是有区别的，目前国内企业只要用的液晶屏主要有夏普、三星、LG-飞利浦、友达光电、奇美电子等等几条线。为了能方便消费者辨认，我们来一一分析：

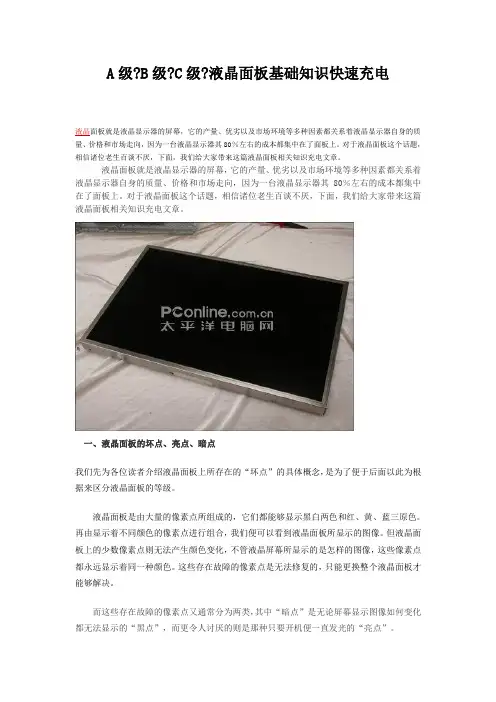

A级?B级?C级?液晶面板基础知识快速充电液晶面板就是液晶显示器的屏幕，它的产量、优劣以及市场环境等多种因素都关系着液晶显示器自身的质量、价格和市场走向，因为一台液晶显示器其80％左右的成本都集中在了面板上。

对于液晶面板这个话题，相信诸位老生百谈不厌，下面，我们给大家带来这篇液晶面板相关知识充电文章。

液晶面板就是液晶显示器的屏幕，它的产量、优劣以及市场环境等多种因素都关系着液晶显示器自身的质量、价格和市场走向，因为一台液晶显示器其80％左右的成本都集中在了面板上。

对于液晶面板这个话题，相信诸位老生百谈不厌，下面，我们给大家带来这篇液晶面板相关知识充电文章。

一、液晶面板的坏点、亮点、暗点我们先为各位读者介绍液晶面板上所存在的“坏点”的具体概念，是为了便于后面以此为根据来区分液晶面板的等级。

液晶面板是由大量的像素点所组成的，它们都能够显示黑白两色和红、黄、蓝三原色。

再由显示着不同颜色的像素点进行组合，我们便可以看到液晶面板所显示的图像。

但液晶面板上的少数像素点则无法产生颜色变化，不管液晶屏幕所显示的是怎样的图像，这些像素点都永远显示着同一种颜色。

这些存在故障的像素点是无法修复的，只能更换整个液晶面板才能够解决。

而这些存在故障的像素点又通常分为两类，其中“暗点”是无论屏幕显示图像如何变化都无法显示的“黑点”，而更令人讨厌的则是那种只要开机便一直发光的“亮点”。

亮点：在黑屏情况下呈现R、G、B三个像素的点。

液晶显示器亮点暗点：在白屏情况下出现非单纯R、G、B三个像素的色点。

液晶显示器暗点液晶显示技术发展到现在，仍然无法从根本上克服这一缺陷。

因为液晶面板由两块玻璃板所构成，中间的夹层是厚约5微米的水晶液滴。

这些水晶液滴被均匀分隔开来，并包含在细小的单元格里，每三个单元格构成屏幕上的一个像素点。

在放大镜下像素点呈正方形，一个像素点即是一个发光点。

每个发光点都有独立的晶体管来控制其电流的强弱，如果控制该点的晶体管坏掉，就会造成该光点永远点亮或不亮。

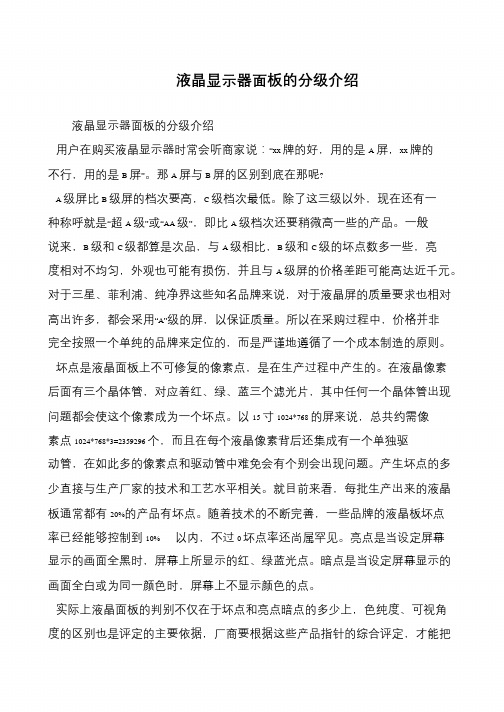

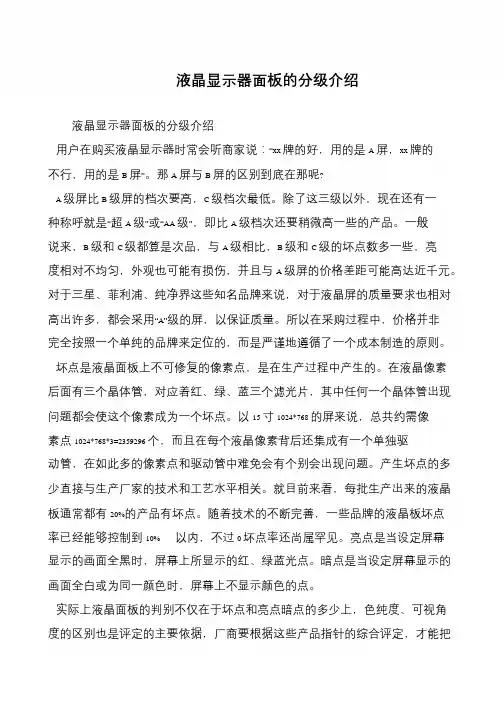

液晶显示器面板的分级介绍液晶显示器面板的分级介绍用户在购买液晶显示器时常会听商家说：“xx牌的好，用的是A 屏，xx 牌的不行，用的是B 屏”。

那A 屏与B 屏的区别到底在那呢?A 级屏比B 级屏的档次要高，C 级档次最低。

除了这三级以外，现在还有一种称呼就是“超A 级”或“AA级”，即比A 级档次还要稍微高一些的产品。

一般说来，B 级和C 级都算是次品，与A 级相比，B 级和C 级的坏点数多一些，亮度相对不均匀，外观也可能有损伤，并且与A 级屏的价格差距可能高达近千元。

对于三星、菲利浦、纯净界这些知名品牌来说，对于液晶屏的质量要求也相对高出许多，都会采用“A”级的屏，以保证质量。

所以在采购过程中，价格并非完全按照一个单纯的品牌来定位的，而是严谨地遵循了一个成本制造的原则。

坏点是液晶面板上不可修复的像素点，是在生产过程中产生的。

在液晶像素后面有三个晶体管，对应着红、绿、蓝三个滤光片，其中任何一个晶体管出现问题都会使这个像素成为一个坏点。

以15 寸1024*768 的屏来说，总共约需像素点1024*768*3=2359296 个，而且在每个液晶像素背后还集成有一个单独驱动管，在如此多的像素点和驱动管中难免会有个别会出现问题。

产生坏点的多少直接与生产厂家的技术和工艺水平相关。

就目前来看，每批生产出来的液晶板通常都有20%的产品有坏点。

随着技术的不断完善，一些品牌的液晶板坏点率已经能够控制到10% 以内，不过0 坏点率还尚属罕见。

亮点是当设定屏幕显示的画面全黑时，屏幕上所显示的红、绿蓝光点。

暗点是当设定屏幕显示的画面全白或为同一颜色时，屏幕上不显示颜色的点。

实际上液晶面板的判别不仅在于坏点和亮点暗点的多少上，色纯度、可视角度的区别也是评定的主要依据，厂商要根据这些产品指针的综合评定，才能把。

液晶显示器面板技术详解目前，LCD（Liquid Crystal Display，液晶显示器）成为CRT（Cathode Ray Tube，阴极射线管显示器）的继任者已经是大势所趋。

液晶面板决定了液晶显示器的最终显示效果，是液晶显示器中最为关键的核心部件，占去了液晶显示器近80%的成本。

常见的液晶面板有TN液晶面板、IPS液晶面板，以及MV A和PV A 等V A类液晶面板三大类。

它们通过各自独特的液晶材料和面板结构，从而获得不同的性能优势。

一、TN面板TN（Twisted Nematic Liquid Crystal Display，扭曲向列型液晶显示器）面板被广泛应用于入门级和中低端的液晶显示器当中，由于其输出灰阶级数较少，液晶分子偏转速度快，致使其响应时间容易提高。

目前市场上8ms以下液晶产品均采用TN面板，但可视角度相对偏小是TN面板最大的缺点。

目前TN面板的液晶显示器普遍采用改良型的TN+FILM（补偿膜）技术，用于弥补TN面板可视角度方面的不足。

同时，色彩抖动技术的使用也使得原本只能显示26万色的TN面板获得了16.2M色的显示能力。

TN+FILM技术是在面板上增加了一层转向膜，将可视角度提高到了140度左右。

严格的说，TN+FILM也算是一种广角技术，但不是最佳的广视角解决方案。

由于它是最简单的方法并且良品率极高，且TN+FILM的技术是公开的，制造商不用负担高昂的授权和研发费，因此TN+FILM在成本上占据了巨大的优势。

总体来说，TN面板是一款优势和劣势都很明显的产品。

价格便宜，响应时间快是其优势所在，可视角度不理想和不能表现16.7M色所带来的色彩不真实又是其明显的劣势。

与其他几种广角液晶面板相比，TN液晶面板黑白对比度不高，分子间隙相对较大，文字的笔画不是那么细密。

不过由于现在TN面板改进了很多，显示风格逐渐向V A类面板靠拢。

二、IPS面板IPS（In-Plane Switching，平面转换）是日立HITACHI公司开发的液晶技术，俗称为“Super TFT”，也是目前主要的一种液晶面板类型。

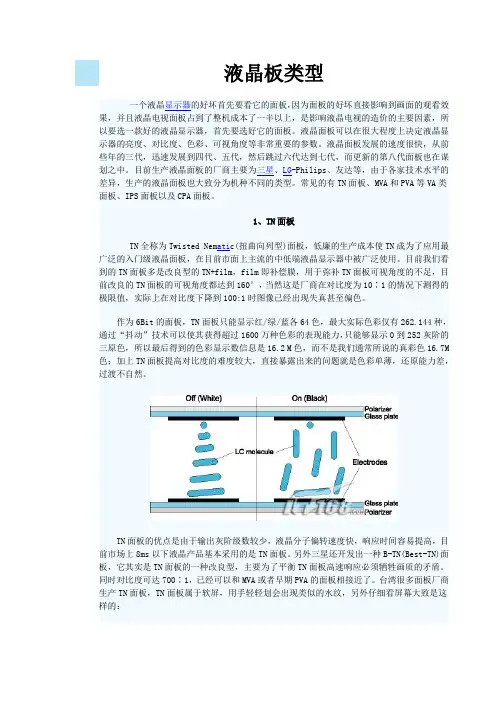

液晶板类型一个液晶显示器的好坏首先要看它的面板，因为面板的好坏直接影响到画面的观看效果，并且液晶电视面板占到了整机成本了一半以上，是影响液晶电视的造价的主要因素，所以要选一款好的液晶显示器，首先要选好它的面板。

液晶面板可以在很大程度上决定液晶显示器的亮度、对比度、色彩、可视角度等非常重要的参数。

液晶面板发展的速度很快，从前些年的三代，迅速发展到四代、五代，然后跳过六代达到七代，而更新的第八代面板也在谋划之中。

目前生产液晶面板的厂商主要为三星、LG-Philips、友达等，由于各家技术水平的差异，生产的液晶面板也大致分为机种不同的类型。

常见的有TN面板、MVA和PVA等VA类面板、IPS面板以及CPA面板。

1、TN面板TN全称为Twisted Nem ati c(扭曲向列型)面板，低廉的生产成本使TN成为了应用最广泛的入门级液晶面板，在目前市面上主流的中低端液晶显示器中被广泛使用。

目前我们看到的TN面板多是改良型的TN+film，film即补偿膜，用于弥补TN面板可视角度的不足，目前改良的TN面板的可视角度都达到160°，当然这是厂商在对比度为10∶1的情况下测得的极限值，实际上在对比度下降到100:1时图像已经出现失真甚至偏色。

作为6Bit的面板，TN面板只能显示红/绿/蓝各64色，最大实际色彩仅有262.144种，通过“抖动”技术可以使其获得超过1600万种色彩的表现能力，只能够显示0到252灰阶的三原色，所以最后得到的色彩显示数信息是16.2 M色，而不是我们通常所说的真彩色16.7M 色；加上TN面板提高对比度的难度较大，直接暴露出来的问题就是色彩单薄，还原能力差，过渡不自然。

TN面板的优点是由于输出灰阶级数较少，液晶分子偏转速度快，响应时间容易提高，目前市场上8ms以下液晶产品基本采用的是TN面板。

另外三星还开发出一种B-TN(Best-TN)面板，它其实是TN面板的一种改良型，主要为了平衡TN面板高速响应必须牺牲画质的矛盾。

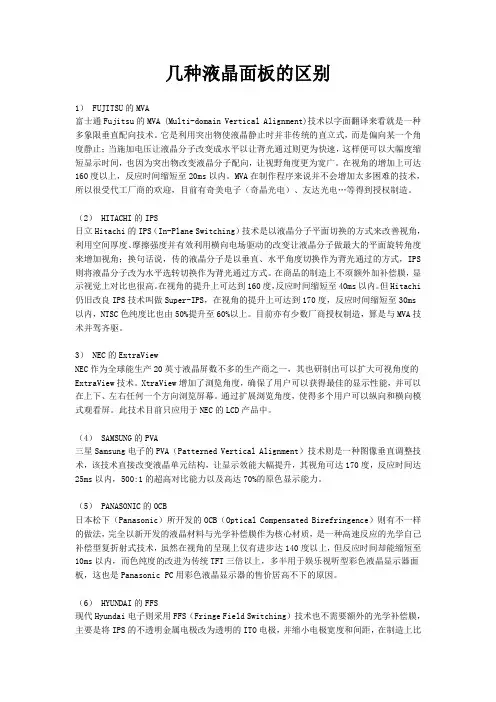

几种液晶面板的区别1） FUJITSU的MVA富士通Fujitsu的MVA (Multi-domain Vertical Alignment)技术以字面翻译来看就是一种多象限垂直配向技术。

它是利用突出物使液晶静止时并非传统的直立式，而是偏向某一个角度静止；当施加电压让液晶分子改变成水平以让背光通过则更为快速，这样便可以大幅度缩短显示时间，也因为突出物改变液晶分子配向，让视野角度更为宽广。

在视角的增加上可达160度以上，反应时间缩短至20ms以内。

MVA在制作程序来说并不会增加太多困难的技术，所以很受代工厂商的欢迎，目前有奇美电子（奇晶光电）、友达光电…等得到授权制造。

（2） HITACHI的IPS日立Hitachi的IPS（In-Plane Switching）技术是以液晶分子平面切换的方式来改善视角，利用空间厚度、摩擦强度并有效利用横向电场驱动的改变让液晶分子做最大的平面旋转角度来增加视角；换句话说，传的液晶分子是以垂直、水平角度切换作为背光通过的方式，IPS 则将液晶分子改为水平选转切换作为背光通过方式。

在商品的制造上不须额外加补偿膜，显示视觉上对比也很高。

在视角的提升上可达到160度，反应时间缩短至40ms以内。

但Hitachi 仍旧改良IPS技术叫做Super-IPS，在视角的提升上可达到170度，反应时间缩短至30ms 以内，NTSC色纯度比也由50%提升至60%以上。

目前亦有少数厂商授权制造，算是与MVA技术并驾齐驱。

3） NEC的ExtraViewNEC作为全球能生产20英寸液晶屏数不多的生产商之一，其也研制出可以扩大可视角度的ExtraView技术。

XtraView增加了浏览角度，确保了用户可以获得最佳的显示性能，并可以在上下、左右任何一个方向浏览屏幕。

通过扩展浏览角度，使得多个用户可以纵向和横向模式观看屏。

此技术目前只应用于NEC的LCD产品中。

（4） SAMSUNG的PVA三星Samsung电子的PVA（Patterned Vertical Alignment）技术则是一种图像垂直调整技术，该技术直接改变液晶单元结构，让显示效能大幅提升，其视角可达170度，反应时间达25ms以内，500:1的超高对比能力以及高达70%的原色显示能力。

液晶面板等级标准
一、分级介绍
液晶面板按照品质可以分为A+、A、B、C等级，其等级区分的主要依据便是坏点数量的多少。

液晶面板的等级国际上并没有相关的硬性规定，所以各个国家地区的等级标准也不尽相同。

通常情况下，液晶面板的坏点数量在5个以内便是A级，坏点数量多于5个而少于10个便属于B级，坏点数量在10个以上则属于C级面板。

对于三星、飞利浦、LG这些知名品牌来说，对于液晶屏的质量要求也相对高出许多，都会采用“A”级的屏，以保证质量。

各地面板厂商对产品的分级、各不相同：
韩系厂商，3个以下为A级
日系厂商，5个以下为A级
台系厂商，8个以下为A级
(台系如友达，也有用P/Z/N规格表示)
二、坏点分类
亮点是当设定屏幕显示的画面全黑时，屏幕上所显示的红、绿蓝光点。

暗点是当设定屏幕显示的画面全白或为同一颜色时，屏幕上不显示颜色的点。

二、屏幕区域
质检除对每块屏的坏点有检验标准，同时对每个批次的坏点比率也提出了要求。

韩系液晶产品所标称的等级检验标准为：
A+级：各区域无任何坏点。

A级：≤3个坏点，亮点不超过一个，且亮点不在屏幕中央区内。

B级：≤3个坏点，亮点不超过二个，且亮点不在屏幕中央区内。

A区不允许有坏点，B区坏点数如果有两个坏点，坏点间距应大于1/2对角线长度。

每批次液晶屏有坏点比率应小于10%。

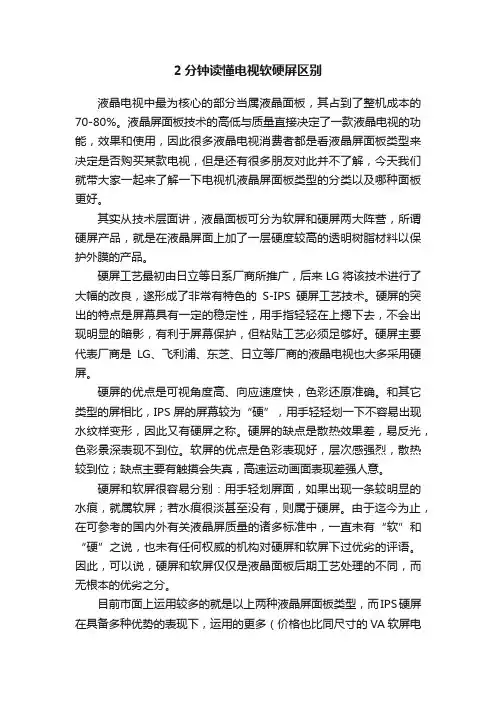

2分钟读懂电视软硬屏区别液晶电视中最为核心的部分当属液晶面板，其占到了整机成本的70-80%。

液晶屏面板技术的高低与质量直接决定了一款液晶电视的功能，效果和使用，因此很多液晶电视消费者都是看液晶屏面板类型来决定是否购买某款电视，但是还有很多朋友对此并不了解，今天我们就带大家一起来了解一下电视机液晶屏面板类型的分类以及哪种面板更好。

其实从技术层面讲，液晶面板可分为软屏和硬屏两大阵营，所谓硬屏产品，就是在液晶屏面上加了一层硬度较高的透明树脂材料以保护外膜的产品。

硬屏工艺最初由日立等日系厂商所推广，后来LG将该技术进行了大幅的改良，遂形成了非常有特色的S-IPS硬屏工艺技术。

硬屏的突出的特点是屏幕具有一定的稳定性，用手指轻轻在上摁下去，不会出现明显的暗影，有利于屏幕保护，但粘贴工艺必须足够好。

硬屏主要代表厂商是LG、飞利浦、东芝、日立等厂商的液晶电视也大多采用硬屏。

硬屏的优点是可视角度高、向应速度快，色彩还原准确。

和其它类型的屏相比，IPS屏的屏幕较为“硬”，用手轻轻划一下不容易出现水纹样变形，因此又有硬屏之称。

硬屏的缺点是散热效果差，易反光，色彩景深表现不到位。

软屏的优点是色彩表现好，层次感强烈，散热较到位；缺点主要有触摸会失真，高速运动画面表现差强人意。

硬屏和软屏很容易分别：用手轻划屏面，如果出现一条较明显的水痕，就属软屏；若水痕很淡甚至没有，则属于硬屏。

由于迄今为止，在可参考的国内外有关液晶屏质量的诸多标准中，一直未有“软”和“硬”之说，也未有任何权威的机构对硬屏和软屏下过优劣的评语。

因此，可以说，硬屏和软屏仅仅是液晶面板后期工艺处理的不同，而无根本的优劣之分。

目前市面上运用较多的就是以上两种液晶屏面板类型，而IPS硬屏在具备多种优势的表现下，运用的更多（价格也比同尺寸的VA软屏电视更贵）。

所以随着IPS硬屏在技术上的不断完善，未来IPS硬屏面板必然成为液晶电视的核心面板。

本文来源：中关村在线责任编辑：Wangxin。

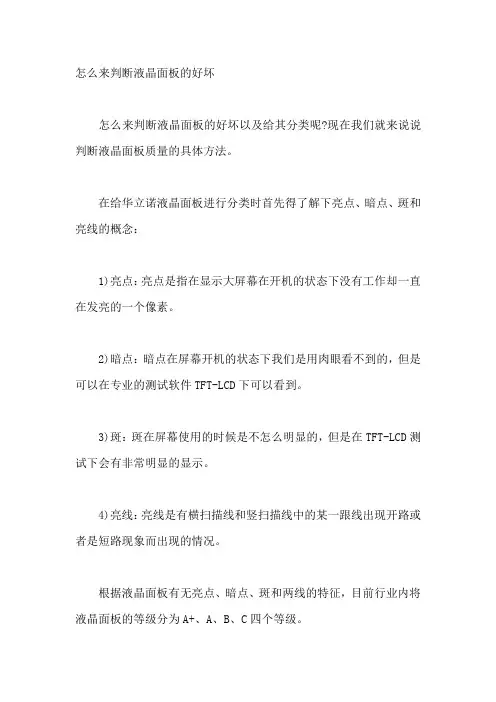

怎么来判断液晶面板的好坏
怎么来判断液晶面板的好坏以及给其分类呢?现在我们就来说说判断液晶面板质量的具体方法。

在给华立诺液晶面板进行分类时首先得了解下亮点、暗点、斑和亮线的概念：
1)亮点：亮点是指在显示大屏幕在开机的状态下没有工作却一直在发亮的一个像素。

2)暗点：暗点在屏幕开机的状态下我们是用肉眼看不到的，但是可以在专业的测试软件TFT-LCD下可以看到。

3)斑：斑在屏幕使用的时候是不怎么明显的，但是在TFT-LCD测试下会有非常明显的显示。

4)亮线：亮线是有横扫描线和竖扫描线中的某一跟线出现开路或者是短路现象而出现的情况。

根据液晶面板有无亮点、暗点、斑和两线的特征，目前行业内将液晶面板的等级分为A+、A、B、C四个等级。

1)A+屏是等级最好的，指的是在TFT-LCD测试下没有斑、亮点、暗点和两线的出现，而且屏幕显示效果稳定没有抖动的现象发生。

2)A屏：A屏比A+屏稍差，指的是在TFT-LCD测试下没有班出现，但是有亮点和暗点，数量在2个以内，图像显示没有抖动。

3)B屏：行业内把B屏定义为屏幕的亮点数量在2个以上的屏幕。

4)C屏：C屏在四种屏幕中是最差的，一般称带有两线的A屏为C屏。

液晶面板质量的好坏与否，将会对液晶拼接屏的工作性能和使用寿命有着最为直接的影响，也对产品品牌在用户心目中的形象有着较大的影响。

为了抢夺市场，以次充好，以C屏冒充A+屏的现象在市场上屡见不鲜，这样不仅严重损害了用户的切身利益，而且也对整个行业的发展造成了一定的影响。

通过上面对几种液晶面板的介绍，希望可以提高大家对面板的鉴别能力，防止在购买液晶拼接大屏时上当受骗。

带你认识液晶板的四种类型
液晶板类型
TN面板
TN面板为6Bit的面板，属于软屏，色彩还原效果不太理想，但是它的回应时间较快。

TN面板生产成本低廉，在市面上中低端液晶显示器中被广泛使用。

目前市面上使用的TN面板多是改良型的，可视角度较好。

VA面板
VA面板为8bit的面板，也属于软屏，和TN面板相比，可视角度和色彩还原性较好点，价格相对也比较昂贵，在高端液晶显示器中应用较多。

VA面板萤幕颜色分布不均，正对时对比度最高。

IPS面板
IPS被称为平面转换技术，是日立公司在2001推出的液晶面板技术。

IPS面板色彩还原性好，反应速度快，但是它的漏光问题比较严重。

在市面上它的类型并不多，而且价格还是比较便宜的。

IPS面板属于硬屏，与其他类型的面板相比，用手划不容易出现水纹。

CPA面板
CPA被称为连续焰火状排列模式广视角技术，严格来说CPA面板技术是属于VA的一种，它由夏普推出，液晶之父夏普推出的CPA面板色彩还原比较真实、可视角度较好、图像清晰，但是价格比较贵。

CPA面板也属于软屏，用手划也会出现水纹。

以上就是目前市场上比较常用的四种液晶板类型了，除此之外，有些其他厂商还有自己的液晶面板技术，比如松下的OCB技术、现代的FFS技术等。

一台液晶显示器我们最先关注的就是它的液晶面板，液晶板的好坏会直接影响到画面的观看效果，为了更好地观看效果，很多人都会选择更昂贵地面板。

不过很多面板虽然有个别缺点，但品质都是不错的，如果经济条件不允许的话，选择中低档的也是很好的。

鉴别各种液晶屏的方法鉴别各种液晶屏的方法就目前市面上，国产品牌中40寸的面板绝大多数都是用的是三星的，37寸都是LG-PHILIPS的，32寸大多数也是LG-PHILIPS的。

而且现在屏也有软硬之分，鉴别办法就是直接用手指轻摁或用指甲轻划各种液晶显示屏表面，如果出现水印痕似的暗影，就属“软屏”，若暗影很淡甚至几乎没有，则可称“硬屏”。

目前市面上夏普的屏均为软屏，LG的屏均为硬屏，三星的屏均为软屏，台湾屏杂，软硬兼有，软屏代表为厦华，硬屏代表为其他品牌中小尺寸液晶产品，这些大家要记住，对大家鉴别有好处。

另外再教大家一招液晶屏辨别的方法——那就是像素点辨别法。

基本上很多厂家采用的屏的像素点都是有区别的，目前国内企业只要用的液晶屏主要有夏普、三星、LG-飞利浦、友达光电、奇美电子等等几条线。

为了能方便消费者辨认，我们来一一分析：1、Sharp液晶分子排列：夏普屏是最容易分辨出来的一种液晶屏。

Sharp屏的液晶像素都是六棱硅（蜂窝状）排列方式，每个像素周围都有六个不同色的像素（如红色像素点周围有三个绿像素和三个蓝像素）。

并且像素点在横向、纵向、斜向、都能构成一条线，尤其是斜向成线，也是夏普屏最大的特点。

2、LG的S-IPS技术：LG屏的液晶像素是呈月牙（三角）状，开口向右排列，其中也有很少的一部分是向左排列的（由于机芯以及引擎的关系，只属少数）。

而LG第七代屏的像素都是呈月牙状的，开口向左排列，在每个月牙状的顶尖处不封口。

3、三星的S-PVA技术：三星屏的液晶像素呈微螺旋，竖条状排列。

三星七代屏的最大特点就是像素“善变”，有时月牙，有时直线。

当画面不需要太高亮度时，像素会呈现月牙状，当画面需要表现亮丽色彩时，则像素充分发光，月牙就变成了方形的像素，这也是三星七代屏的魅力之处。

国产企业谎称的三星七代屏其实没有这种效果，大家要注意分辨。

4、台湾友达PVA技术：友达PVA屏呈微螺旋，竖条状排列，螺旋间距更大。

如何区分液晶电视的面板类型通常我们根据产地和技术特点来区分各种液晶电视面板，习惯上将其划分为几种主要类型，包括有夏普CPA液晶面板、IPS-α液晶面板、奇美S-MVA和VAextreme液晶面板、友达P-MVA和AMVA液晶面板、三星PVA和S-PVA液晶面板、LG S-IPS液晶面板等。

下面我们来看看这些不同类型液晶电视面板的像素特点和区别。

夏普CPA液晶面板夏普液晶面板为CPA（Continuous Pinwheel Alignment，连续焰火状排列）型液晶面板，呈六角形放射状的独特像素结构，通常配合应用夏普专利的ASV（Advance Super View）技术。

夏普液晶面板的特征为在显示红、蓝、绿和一些深色画面时像素呈蜂窝状排列，而在显示白色和明亮画面时像素则呈直线排列。

夏普CPA液晶面板像素点夏普CPA液晶面板像素点三星（S-LCD）液晶面板S-LCD是由韩国三星和日本索尼共同筹资合建的液晶面板生产厂，主要生产PVA （Patterned Vertical Alignment）液晶面板。

PVA是一种图像垂直调整技术，该技术直接改变液晶单元结构，使显示效能大幅提升，其视角可达170度，响应时间达25ms以内，采用过驱动方式来加速屏幕的响应时间，其灰阶响应时间也可达到8ms以内，500：1的对比度以及70%的色彩还原能力。

目前，在PVA面板基础上又发展出S-PVA面板，S-PVA屏的特征比较明显，在观察红、蓝、绿或某些较深的杂色画面时，会发现像素的形状为“>”，不过也有某些型号的像素开口方向是相反的。

三星S-PVA液晶面板像素点三星S-PVA液晶面板像素点LG（LG Display）液晶面板由韩国LG和荷兰飞利浦合作筹建的LG-飞利浦液晶面板生产厂制造的液晶面板为LPL （LG.Philips LCD）液晶面板，主要采用S-IPS技术（故又称S-IPS面板）。

由于飞利浦历经多次减持手中股份，现在LG-飞利浦液晶面板生产厂已经更名为LG Display，即通常所说的LGD。

液晶显示器类型液晶面板主要分为2大类：TN和广角面板，TN类面板生产技术成熟，良品率高，价格便宜，缺点是视角小，色彩只能达到16.2M色，不利于色彩的还原。

广角面板则依此分为IPS 面板，MVA面板以及PVA面板，其价格都很高，但是色彩均可达到16.7M色且视角超过170度。

目前市场中采用广角面板的显示器大约只有5%左右，其余大部分都是价格便宜的TN类型液晶显示器。

1、TN面板TN面板是基于比较成熟的标准TFT-TN液晶技术，被广泛应用于入门级和中低端的液晶显示器当中，由于它的输出灰阶级数较少，液晶分子偏转速度快，致使其响应时间容易提高，目前市场上8ms以下液晶产品均采用的是TN面板。

总的来说，价格便宜，响应时间较快是它最大的优势，但可视角度仅有140度，并且在色彩还原方面不如其它高端面板，因为16.7M的TN面板在色彩上较16.2M并没有实质改变。

2、IPS面板IPS面板的最大优点是其具有超强逼真的色彩还原能力，但其响应时间比较长，且制作成本较高，因此大多应用在高端专业绘图液晶显示器上，大名鼎鼎的苹果液晶显示器就是用的这类面板。

另外IPS面板的可视角度很大，基本上可以达到CRT显示器的水平，并且色彩显示能力达到了16.7M不过在对比度，响应时间及黑底色以及色彩饱和度上表现差强人意。

3、MVA面板MVA面板可以说是最早的广视角技术，它的液晶层中包含一种凸出物供液晶分子附着，在不施加电压的状态下，MVA 面板看起来同传统技术没什么两样，液晶分子垂直于屏幕，而一旦在电压的作用下，液晶分子就会依附在凸出物上偏移，形成垂直于突出物表面的状态，这项技术有效改善了LCD的响应时间和视角，让视野角度可达到170度以上，同时对比度也有很大提升，并且色彩显示能力达到了16.7M。

现如今这项技术也比较成熟，所以市场普及率也比较高，MAYA的大白，飞利蒲的190P7以及优派的VX2025wm均采用MVA面板。

4、PVA面板PVA面板是MVA面板的衍生，它采用了透明的ITO层替代了MVA液晶分子中的凸起物，这样大大提高了透光率，从而改善画质，让显示效能大幅提升，其视角也可达到170度，响应时间、对比度以及色彩还原能力等方面，都得到了很大改善，可以说，PVA液晶面板除了价格以外几乎没有弱点。

虽然说液晶显示器的显示效果受到包括面板类型、驱动IC与电路，还有偏光片、滤光片、偏光片、背光系统等等的影响，但毫无疑问，面板的类型直接决定了液晶显示器画面的显示效果。

很多消费者在选择显示器的时候盲目相信IPS面板，认为IPS面板是所有液晶面板里面唯一全能的，从而忽略了每一种面板各自的特性，显然这不是理智的消费者的做法。

而目前主流的面板有TN、MV A、IPS、PLS等等，其各自存在不同的特性，消费者可以根据自己的使用目的挑选液晶显示器。

本文通过实测分析主流4种面板的显示效果，让大家能对各种面板有个大体的了解。

●TN面板（Twisted Nematic + Film）TN面板是最早广泛应用于桌面显示市场的液晶面板，并且至今仍占据主流液晶显示器老大哥的位置。

其原理为最基本的彩色液晶显示，背光板上对应每个象素点的位置都有三条分别只透红绿蓝光的滤光条带，每个象素的每个条带处都有独立的电路驱动对应位置的液晶分子转动，从而不同亮度的红绿蓝三色光混合，使人眼感受到各种颜色。

TN面板能长期保持强势，最大优势在于拥有成熟的生产工艺，其带来的相对低廉的生产成本，可以为下游厂商降低零售成本从而争取更多客户。

选择TN面板另一个重要原因在于，它的响应速度直到今天仍旧是其他面板无法比拟的，极限低至1ms的灰阶响应速度，让游戏玩家爱不释手。

而TN面板也是唯一能达到120Hz刷新频率的面板，可以做出目前最有真实感的快门式3D显示器。

TN面板技术最大的软肋莫过于可视角度特别是上下可视角度了。

如果不是正对屏幕，基本上都可以见到不同程度的对比度和亮度的变化。

●MV A面板（Multi-domain Vertical Alignment）MVA（Multi-domain Vertical Alignment）由富士通于1998年开发，目的是作为TN与IPS 的折衷方案，其原理是增加突出物来形成多个可视区域。

液晶分子在静态的时候并不是完全垂直排列，在施加电压后液晶分子成水平排列，这样光便可以通过各层。

IPS硬屏百科名片IPS（In-Plane Switching，平面转换）硬屏技术是目前世界上最先进的液晶面板技术。

在拥有这一技术并实现在量产的公司中，韩国的LG Display公司规模最大，技术水准处于领先地位。

LG Display的7.5代生产线在2006年1月已实现量产，月产能150K；切割技术成熟，成品率极高，达到95%。

硬屏就是表面附着了一层树脂的膜，如同人带眼镜一样目录技术原理水平分子结构IPS硬屏优势软屏的分类应用范围辨别IPS硬屏技术原理水平分子结构IPS硬屏优势软屏的分类应用范围辨别IPS硬屏展开编辑本段技术原理面板是液晶电视的核心，面板的好坏决定了液晶电视60%以上的品质。

相比其他面板技术（如TN面板和VA面板），IPS硬屏的特别之处在于不是预先给液晶分子定向成为透光模式，而是定向成为不透光的模式，透光的多少通过与液晶分子定向方向垂直的电极决定，电压越高，扭转的分子就越多，从而实现光线的精确控制。

它只控制IPS液晶面板的一个偏转角度，并且偏转分子的数量能够与电压接近正比例，从而使面板的层次控制更容易实现。

为了扩大视角，液晶分子的基本模块是V形的，并且液晶分子与面板平行，光线容易被控制在面板内部，因而漏光情况更少。

在运动画面中，它能够表现更好，实现更好的对比度。

编辑本段水平分子结构IPS硬屏之所以具有清晰超稳的动态显示效果，取决于其创新性的水平转换分子排列，改变了VA软屏垂直的分子排列，因而具有更加坚固稳定的液晶结构。

IPS硬屏（图一）IPS硬屏与VA软屏分子结构排列对比图解这样的分子结构，首先使IPS硬屏被触摸时不再有水纹现象，见（图二）。

（图二）触摸时IPS硬屏与VA软屏的效果对比IPS硬屏我们从图中可以看出，IPS硬屏的分子排列方式呈水平状。

当遇到外界压力时，分子结构向下稍微下陷，但是整体分子还呈水平状。

而软屏液晶的垂直排列状，则下陷厉害，并呈倒八字形。

可见，在遇到外力时，硬屏液晶分子结构坚固性和稳定性远远优于软屏，基本保持原样不变。
