电线电缆导管敷设施工技术交底

2、当做分项工程施工技术交底时，应填写“分顶工程名称栏”，其他技术交底可不填写。

2、当做分项工程施工技术交底时，应填写“分顶工程名称栏”，其他技术交底可不填写。

1、本表由施工单位填写，交底单位与接受交底单位各存一份。

2、当做分项工程施工技术交底时，应填写“分顶工程名称栏”，其他技术交底可不填写。

1、本表由施工单位填写，交底单位与接受交底单位各存一份。

2、当做分项工程施工技术交底时，应填写“分顶工程名称栏”，其他技术交底可不填写。

1、本表由施工单位填写，交底单位与接受交底单位各存一份。

2、当做分项工程施工技术交底时，应填写“分顶工程名称栏”，其他技术交底可不填写。

安全技术交底记录06-C2-004（1）
填写一式四份，交班长、工地安全员、公司安全科各一份。

安全技术交底记录06-C2-004（2）
填写一式四份，交班长、工地安全员、公司安全科各一份。

3扣压式钢管进行连接前，应检查被连接管口内壁与外壁应光滑，无毛刺，或其它损伤现象，才能进行直管连接，先将管口插入直管接头或变径管接头中心凹槽内后；选用夹持器的鉗口应与管径相符的工具，再调整压接点，深度不应小于1MM，经过试压接无误，再正式对施工中的管进行压接连接。且扣压牢固，表面光滑，管内畅通，管壁扣压形成的凹凸点，不应有破漏及毛刺现象。
17、墙内竖直预留管四周空隙不应过大，且必须填满砂浆，严禁预留空洞后穿管，管集中处应顺墙成排分布，配电箱处管间应有10—30MM的间距不得成束敷设。
四、管路保护
1、扣压式钢管随结构暗敷设管路时，应立即堵好管口及管口，箱口防止建筑物垃圾流入管或盒箱内造成堵塞故障。
2、电线管暗敷设在建筑结构中，不得减弱建筑结构的承载力或使建筑物产生裂疑缝。
2、金属导管内外壁应做防腐处理，埋设于混凝土内的导管内壁应做防腐处理，外壁可不防腐处理。
3、室内进入落地式柜、台、箱、盘内的导管管口，应高出柜、台、箱、盘的基础面50—80MM。
4、暗配的导管埋设深度与建筑物，构筑物表面的距离不应小于40MM，管路必须敷设在钢筋网内侧。
5、闸箱四周的空隙应用C15细石混凝土分层填实。
10、等电位连接应符合98D01图集第36页辅助等电位连接图的规定。
11、接线盒不应留置在顶板上，砖墙上敷设管接线盒在圈梁下皮一行砖处。
12、屋外避雷测试点箱尺寸为167×125×100，内留置机螺栓﹝镀锌﹞M10；1个带光垫、弹簧垫各1个。
13、开关盒边缘距门框边缘的距离为17厘米。
14、电线导管必须敷设在底筋及盖筋之间，配管施工应在底筋完成，盖筋施工前敷设，管外径不应大于混凝土厚度的1∕4，管交叉点外径之和不应大于混凝土厚度的1∕2.
4扣压管连接时，必须采用专用工具进行，不允许敲打成点压，严禁熔焊连接。

导管敷设工程技术交底
一、准备工作：
1、施工前应先熟悉图纸，明白每根导管的规格、型号、长度及敷设方式。

2、材料到现场后，应核对材质、规格，按品种规格在存放地分类堆放，平挂标示牌。

二、施工阶段：
1、敷设前金属导管应作防腐处理，应用钢刷除去导管浮锈，再刷沥青漆两遍。

埋地敷设和明敷的导管内外均作防腐，混凝土内暗敷的只作内部防腐。

明敷导管还应刷面漆。

2、管径≤25mm的金属导管采用弯管器手工煨制，大于25mm的采用大曲率半径电动弯管机弯制。

弯曲半径≥60，弯扁度≤0.1D（D为导管外径）。

电缆导管的弯曲半径应不小于电缆的最小弯曲半径。

3、管径≤50mm的金属导管连接采用加套焊接，套管长度为管径的1.5～3倍，接头处用φ6圆钢作跨接地。

管径＞50mm的可直接对焊，焊接处应补作防腐处理。

导管长度大于15m的在敷设时应将铁线穿入。

4、管口用圆锉打磨光滑，或加热制成喇叭形，并作好密封，以防穿电缆前掉入异物。

5、室内进入落地式柜、台、盘内的导管管口，应高出柜、台、盘的基础面50～80mm。

6、明配导管应排列整齐，固定点均匀，安装牢固。

在终端，弯头中点或柜、箱、盘等边缘的距离150～500mm范围内设有管卡，中间直管段卡间的最大间距应符合下列尺寸：管径15～20mm，间距为1.5m；管径25～32mm，间距为2.0m；管径32～40mm，间距为2.5m。

7、导管应接地可靠。

三、安全事项
1、导管或捆起吊时，必须捆扎牢固，防止坠落。

在存放地管子应平放，不得竖直放置。

2、搬运管材时，至少两人作业，防止碰坏建筑物或触及带电部分。

2、固定灯头盒
根据画出的位置线,把灯头盒初步固定在钢筋上,为了施工方便可选用活底盒,盒固定后先打开底板,连接管路,然后用废纸或其他柔性材料将盒填塞密实,再固定好底板并加强灯头盒的固定。为了避兔扰动钢筋的位置,采用高为＞7Omm的灯头盒,钢管直接进盒,不必做灯叉弯。灯头盒必须封堵严密,以兔灰浆渗入造成管路堵塞。
7、跨接地线
对盒两端的钢管必须焊接跨接地线,并与灯头盒点焊,跨接地线的焊接长度不小于圆钢筋直径的6倍,使用扁铁时应三面围焊,焊接长度为扁铁宽度的2倍。跨接地线规格见下表:
管径
圆钢
扁铁
15～40
ф6
－
50～63
ф10
25×3
70以上
ф8×2
（25×3）×2
8、变形缝的处理
尽量避免在顶板上做接线箱,有条件的情况下尽可能地把变形缝的接线箱安排在墙上,确实不能避免时,可以考虑在变形缝的两侧各预埋一个接线箱的做法。
（2）梁钢筋绑扎完毕；
（3）现浇板底层钢筋绑扎完毕,上层钢筋绑扎前。
2、材料要求
（1）钢管的材质必须合格,有出厂合格证,设计有特殊要求时还必须符合设计要求；
（2）外观检查钢管壁厚均匀、焊缝均匀,无劈裂、毛刺砂眼、棱刺和凹扁等缺陷；
（3）铁制灯头盒、开关盒等的金属板厚度必须符合国标或陕西标准图集的要求。

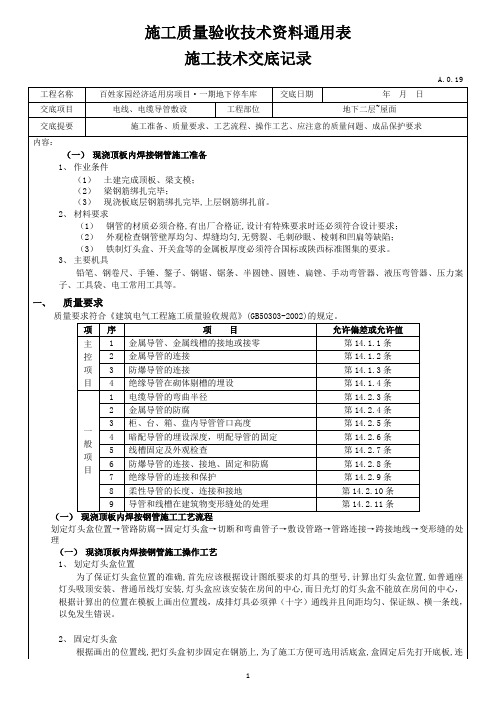

（一）现浇顶板内焊接钢管施工操作工艺
1、划定灯头盒位置
为了保证灯头盒位置的准确,首先应该根据设计图纸要求的灯具的型号,计算出灯头盒位置,如普通座灯头吸顶安装、普通吊线灯安装,灯头盒应该安装在房间的中心,而日光灯的灯头盒不能放在房间的中心，根据计算出的位置在模板上画出位置线，成排灯具必须弹（十字）通线并且间距均匀、保证纵、横一条线，以免发生错误。

技术交底记录预制加工（切管、套丝）→测定盒箱位置→稳住盒箱→管路防腐→暗管敷设→管路连接→跨接地线→变形缝处理。

2.4.2操作工艺2.4.2.1基本要求①敷设于潮湿场所的电线管路、管口、管子连接处均做密封处理。

②暗配的电线管路沿最近路线敷设并应减少弯曲，埋入墙或混凝土内的管，距砌体表面的净距不应小于 15mm。

③ 埋入地下的电线管路穿过建筑物基础墙时，应加保护管。

2.4.2.2混凝土墙内管道敷设操作工艺①接线箱及端子箱位置预留为保证配电箱位置及标高准确，现场采取先预留端子箱位置后安装配电箱的方法。

具体做法：根据设计图纸要求在端子箱位置处预留一个比箱体尺寸略大的洞口（一般要求左右各大 50~100mm，上下各大 150~200mm）。

此工作必须提前考虑，对各种规格配电箱分别制作木套箱，钢筋绑扎时，通知钢筋工在端子箱位置做好预留洞和洞口加钢筋加强工作。

木套箱的做法可参照土建门窗洞模板的做法。

钢管插入木套箱中，管路排列要严格按照进入端子箱的要求，管口必须封堵严密，以免灰浆渗入造成管路堵塞。

为后期安装箱盒施工方便，钢管进入木套箱内最好不超过 5mm，以便采用接短管的办法进箱盒。

②切管：管子切断常用钢锯、无齿锯、砂轮锯等，将需要切断的管子长度量准确，放在钳口内卡牢切割，断口处应平齐不歪斜，管口刮锉光滑，无毛刺，清除管内铁屑。

③套丝：采用套丝板、套管机，套丝不乱不过长，清除渣屑，丝扣干净清晰。

④钢管的弯曲：管径在 25mm 及以下的钢管可使用手动弯管器现场弯制，对管径在32~80mm 的钢管使用液压弯管器弯制。

要求弯曲半径不小于钢管外径的 6 倍，埋入地下或混凝土内时弯曲半径不小于钢管外径的 10 倍，弯扁程度不大于钢管外径的 1/10。

⑤测定盒、箱位置，根据设计图确定盒、箱位置，以土建弹出的水平线（50 线）为基准，挂线找平，线坠找正，标出盒、箱实际尺寸位置。

(_注意灯位应在所照明范围的中心部位设置,标注盒位应用红油漆画十字标注以便后期找盒方便)⑥稳固盒、箱及暗管敷设对所有剪力墙体上预埋的 86 盒、过线盒（300x300）等所有铁盒采取如下图方式进行固定：a、采用φ8 钢筋预制“固定横担 2 根”；b、“横担”与剪力墙体分布筋点焊并用铁丝绑扎。

交底提要电线导管敷设的相关材料、机具准备、质量要求及施工工艺。

交底内容：1施工准备1.1材料要求：1.1.1焊接钢管壁厚均匀，焊缝均匀，无劈裂、砂眼、棱刺和凹扁现象。

焊接钢管需预先除锈应具有产品材质单和合格证。

1.1.2护口有用于薄、厚管之区别，护口要完整无损，并有产品合格证。

1.1.3铁制灯头盒、开关盒、接线盒等，金属板厚度应小于1.2mm，镀锌层无剥落，无变形开焊，敲落孔完整无缺，面板安装孔与地线焊接脚齐全，并有产品合格证。

1.1.4面板、盖板的规格、高与宽、安装孔距应与所用盒配套，外形完整无损，板面颜色均匀一致，并有产品合格证。

1.1.5圆钢、扁钢、角钢等材质应符合国家有关规范要求，镀锌层完整无损，并有产品合格证。

1.1.6螺栓、螺丝、胀管螺栓、螺母、垫圈等应采用镀锌件。

1.1.7其它材料（如铅丝、电焊条、防锈漆、水泥、机油等）无过期变质现象。

1.2主要机具：1.2.1煨管器、液压煨管器、液压开孔器、压力案子。

1.2.2手锤、錾子、钢锯、扁锉、半圆锉、圆锉、活扳子、鱼尾钳。

1.2.3铅笔、皮尺、水平尺、线坠，灰铲、灰桶、水壶、油桶、油刷、粉线袋等。

2.2.4手电钻、台钻、钻头、射钉枪、拉铆枪、绝缘手套、工具袋、工具箱、高凳等。

1.3作业条件：1.3.1暗管敷设：1.3.1.1各层水平线和墙厚度线弹好，配合土建施工。

1.3.1.2预制混凝土板上配管，在做好地面以前弹好水平线。

1.3.1.3现浇混凝土板内配管，在底层钢筋绑扎完后，上层钢筋未绑扎前，根据施工图尺寸位置配合土建施工。

1.3.1.4预制大楼板就位完毕，及时配合土建在整理板缝锚固筋（胡子筋）时，将管路弯曲连接部位按要求做好。

1.3.1.5预制空心板，配合土建就位同时配管。

1.3.1.6随墙（砌体）配合施工立管。

1.3.1.7随大模板现浇混凝土墙配管，土建钢筋网片绑扎完毕，按墙体线配管。

1.3.2 明管敷设:技术交底记录表C2编号06-C2-002工程名称金南宫国际商贸城工程交底日期2014年4月26日施工单位中国四冶分项工程名称电线导管敷设交底提要电线导管敷设的相关材料、机具准备、质量要求及施工工艺。

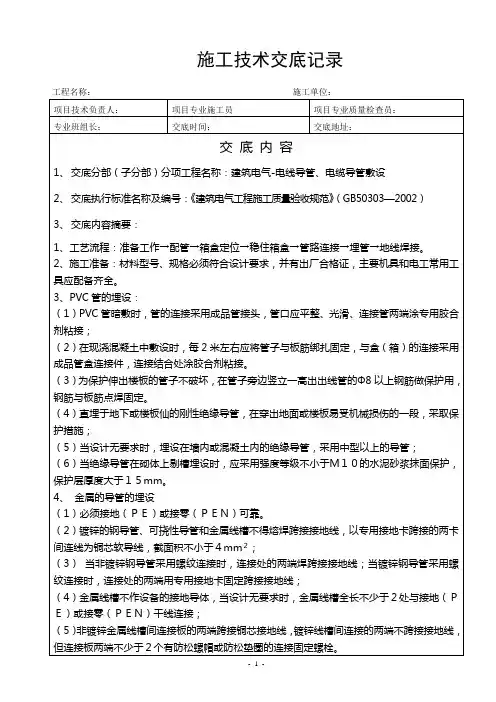

1、工艺流程：准备工作→配管→箱盒定位→稳住箱盒→管路连接→埋管→地线焊接。
2、施工准备：材料型号、规格必须符合设计要求，并有出厂合格证，主要机具和电工常用工具应配备齐全。
3、PVC管的埋设：
（1）PVC管暗敷时，管的连接采用成品管接头，管口应平整、光滑、连接管两端涂专用胶合剂粘接；
（2）在现浇混凝土中敷设时，每2米左右应将管子与板筋绑扎固定，与盒（箱）的连接采用成品管盒连接件，连接结合处涂胶合剂粘接。
32-40
50-65
65以上
管卡间最大距离（m）
支架或沿墙明敷
壁厚>2mm刚性钢导管
1.5
2.0

2.5
3.5
壁厚≤2mm刚性钢导管
1.0
1.5
2.0
-
-
刚性绝缘导管
1.0
1.5
1.5
2.0
2.0
施工单位技术交底人签字：
施工班组接受人签字：
4、金属的导管的埋设
（1）必须接地（ＰＥ）或接零（ＰＥＮ）可靠。
（2）镀锌的钢导管、可挠性导管和金属线槽不得熔焊跨接接地线，以专用接地卡跨接的两卡间连线为铜芯软导线，截面积不小于４mm２；
（3）当非镀锌钢导管采用螺纹连接时，连接处的两端焊跨接接地线；当镀锌钢导管采用螺纹连接时，连接处的两端用专用接地卡固定跨接接地线；
（4）金属线槽不作设备的接地导体，当设计无要求时，金属线槽全长不少于２处与接地（ＰＥ）或接零（ＰＥＮ）干线连接；
（5）非镀锌金属线槽间连接板的两端跨接铜芯接地线，镀锌线槽间连接的两端不跨接接地线，但连接板两端不少于２个有防松螺帽或防松垫圈的连接固定螺栓。
（6）金属导管严禁对口熔焊连接；镀锌和壁厚小于２mm的钢导管不得套管熔焊连接。

电线导管、电缆导管敷设分项工程质量技术交底卡交底内容管内无铁屑及毛刺，切断口应锉平，管口应刮光。

3 套丝。

丝口连接时管端套丝长度不应小于管接头长度的1/2；在管接头两端应焊跨接接地线。

薄壁钢管的连接必须用丝扣连接。

薄壁钢管套丝一般用圆板牙扳手和圆板牙铰制。

厚壁钢管，可用管子铰板和管螺纹板牙铰制。

铰制完螺纹后，随即清修管口，将管口端面和内壁的毛刺锉光，使管口保持光滑，以免割破导线绝缘层。

4 弯管。

钢管明配需随建筑物结构形状进行立体布置，但要尽量减少弯头。

钢管弯制可采用冷煨法或热煨法：1）冷煨法。

一般管径为20mm及其以下时，用手板煨管器。

先将管子插入煨管器，逐步煨出所需弯度。

管径为25mm及其以上时，使用液压煨管器，即先将管子放入模具，然后扳动煨管器，煨出所需弯度。

2）热煨法。

首先炒干砂子，堵住管子一端，将干砂子灌入管内，用手锤敲打，直至砂子灌实，再将另一端管口堵住放在火上转动加热，烧红后煨成所需弯度，随煨弯随冷却。

要求管路的弯曲处不应有折皱、凹穴和裂缝现象，弯扁程度不应大于管外径的1/10；暗配管时，弯曲半径不应小于管外径的6倍；埋设于地下或混凝土楼板内时，不应小于管外径的10倍。

对弯管的要求：1) 钢管弯曲处不应出现凹凸和裂缝，弯扁程度不应大于管外径的10%。

2) 被弯钢管的弯曲半径应符合下表的规定，弯曲角度一定要大于90°。

钢管允许弯曲半径条件弯曲半径与钢管外径之比明配时 6明配只有一个弯时 4暗配时 6埋设于地下或混凝土楼板内时103) 钢管弯曲时，焊缝如放在弯曲方向的内侧或外侧，管子容易出现裂缝。

当有两个以上弯时，更要注意管子的焊缝位置。

4) 管壁薄、直径大的钢管弯曲时，管内要灌满砂且应灌实，否则钢管容易弯瘪。

如果用加热弯曲，要灌用干燥砂。

灌砂后，管的两端塞上木塞。

2.1.2 钢导管连接。

钢管之间的连接，一般采用套管连接。

而套管连接宜用于暗配管，套管长度为连接管外径的1.5～3倍；连接管的对口处应在套管的中心，焊口应焊接牢固、严密。

一、交底目的为确保电线导管敷设工程的安全、顺利进行，提高施工人员的安全意识，现将电线导管敷设安全技术交底如下。

二、工程概况1. 工程名称：____________________2. 工程地点：____________________3. 工程规模：____________________4. 施工单位：____________________三、安全技术要求1. 施工人员必须持证上岗，熟悉本工种的操作规程和安全知识。

2. 严格执行国家有关电线导管敷设的规范、标准和操作规程。

3. 严格遵循“安全第一、预防为主、综合治理”的方针，确保施工安全。

四、安全技术措施1. 施工现场布置（1）施工现场应设置明显的警示标志，包括警示灯、警示牌等。

（2）施工现场应设置安全通道，确保施工人员通行安全。

（3）施工现场应设置临时电源，确保施工用电安全。

2. 施工准备（1）施工前，对施工人员进行安全技术培训，提高安全意识。

（2）检查施工工具、设备是否完好，确保施工安全。

（3）对施工现场进行安全隐患排查，及时消除隐患。

3. 施工过程（1）电线导管敷设前，对导管进行外观检查，确保无破损、变形等情况。

（2）电线导管敷设过程中，严格按照设计要求进行，确保导管的连接牢固、密封良好。

（3）在敷设电线导管时，应保持安全距离，避免与周围物体发生碰撞。

（4）敷设电线导管时，严禁踩踏电线导管，防止损伤。

（5）在电线导管敷设过程中，如发现异常情况，应立即停止施工，查明原因，采取相应措施。

4. 施工结束后（1）对敷设完成的电线导管进行检查，确保符合设计要求。

（2）对施工现场进行清理，消除安全隐患。

（3）对施工人员进行安全教育，提高安全意识。

五、应急处理1. 如发生触电事故，应立即切断电源，并进行急救。

2. 如发生火灾，应立即报警，并采取灭火措施。

3. 如发生人员受伤，应立即进行救治，并联系相关部门。

六、总结通过本次安全技术交底，使施工人员充分了解电线导管敷设工程的安全技术要求，提高安全意识，确保施工安全。

电缆敷设工程技术交底一、准备工作1、电缆敷设前应熟悉图纸，明白每根电缆的编号、型号、起点、终点。

2、将电缆桥架内、电缆沟及保护导管内的杂物和积水清理干净，检查桥架、电缆沟支架及保护导管的接地应良好。

3、电缆敷设前应作绝缘检查，低压电缆用1000V兆欧表摇测其相间及对地绝缘电阻，其值不得低于0.5MΩ。

高压电缆作耐压试验。

应符合规定。

敷设完后再次进行检查。

二、施工阶段1、将放线架放平，电缆盘用厚壁钢管架在放线架上，并在其接触面上涂以黄油，减少转动时的磨擦力。

在电缆盘处设2～3人转动电缆盘。

根据电缆长度分段设8～10人牵引，电缆转弯处一定要设人1～2人。

敷设时，应有人统一指挥。

2、电缆敷设一般先敷设动力电缆，后敷设控制电缆，先敷设距离远的，后敷设距离近的。

每敷设一根电缆，应在其端头作标识，注明型号规格、编号及起终点，以免混淆。

3、电缆沟内应分层敷设。

一般上层走高压电缆，中层走低压电缆，下层走控制电缆。

在桥架内敷设时，采用隔板将动力电缆和控制电缆隔开，以免产生干扰。

电缆敷设时尽量避免交叉，严禁有扭曲和死弯。

桥架内敷设时，水平段每隔5～10m设固定点。

垂直段每1m设固定点。

4、电缆穿管时，用8＃铁线将电缆头部捆绑牢固。

并在导管内及电缆上涂抹滑石灰，以减少磨擦力，在线管出线口处用人工牵引铁丝，发生卡阻时应立刻拉回电缆，以防电缆保护层损坏。

5、根据电缆型号的不同，电缆的弯曲半径应大于其外径的10～20倍。

6、电缆出入电缆沟、竖井、建筑物、柜盘台以及管子管口处等均应作密封处理。

7、三相或单相的交流单芯电缆，不得单独穿于钢导管内。

8、电缆敷设完毕后，应在设计要求位置加堵防火墙。

9、直埋电缆时在电缆上下均匀铺设100mm厚细砂或软土，垫层上用砖衔接覆盖，回填土中去掉大块砖石等杂物。

直埋电缆在穿过马路或与管道交叉时应加保护管。

10、电缆应敷设易燃易爆气体管道和热力管道的下方，且交叉最小净距为0.5m，平行净距0.5～1.0m。

施工技术交底记录
项目名称
全站电缆敷设
施工单位交底人交底地点项目部交底时间施工技术措施
（或作业指导书）名称电缆敷设施工方案
编制人
审批人
交底主要内容：
1.工程内容及施工范围
全站范围所有电缆敷设。

2.主要施工方案
1. 电缆敷设人员应熟悉电缆敷设通道，按照电缆敷设清单敷设电缆，并做好敷设记录。

2. 电缆通道应清理干净，无杂物、积水，照明充足。

电缆敷设应做到横看成线、纵
看成片，引出方向一致，弯曲一致，余度一致，相互距离一致，并避免交叉压叠，达到整齐、美观。

3. 电缆应绑扎整齐、美观，扎带方向一致且扎带口朝隐蔽侧,成一条直线。

4．电缆敷设过程中，拐弯处的施工人员应站在电缆外侧，以免挤压伤人。

5．敷设电缆时不允许私自代替型号、规格。

6．具体安装按规范执行。

3.安环注意事项
在高空进行电缆敷设作业时，必须正确佩带好安全带，；施工废料应及时放入废料箱内。

废料箱应有专人清理，并做到现场“一日一清，一日一净”。

施工单位接受人
签字
见附录
参加交底工
种
质检
员签
字
年月日参加交底人数
安全
员签
字
年月日
技术交底签到
会议名称电缆敷设施工技术交底会
会议地点项目部会议室
日期
参加会议人员
姓名单位职务/职称。

施工技术交底记录
表号：RF06/5—04编号：
工程名称
分部分项工程名称
电线电缆穿管敷设
交底地点
交底日期
年月日
交底内容:
1、严格按设计施工图纸、会审纪要及工程变更联系单施工，对电线电缆穿线一般按规范GB50303—2002、GB50339-2003及公司企业技术标准Q/ZKD( J )01—2006执行.
2、管内穿线宜在抹灰、粉刷及地坪面上工程完成后进行,穿线前应将管内积水及杂物清除干净后敷设。
3、火灾报警器的传输线路应选择不同颜色的绝缘导线，探测器的“+"线为红色，“—”线应为蓝色，其余线应根据不同用途采用其它颜色区分，但同一工程中相同用途的导线颜色应一致,接线端子应有标号。
4、电缆穿管敷设时应合理安排,不宜交叉,敷设时应防止电缆之间及电缆与其他硬物体之间的磨擦、固定时，松紧应适度，多芯电缆的弯曲半径不应小于其外径的6倍。
以上应及时做好工程技术资料、质量检验批记录.
本分项工程质量目标：主控项目有关强制性条文必须符合规范要求，一般项目合格率100％。
交底人签名
被交底人签名
5、管内导线总截面积与管截面不应大于40ቤተ መጻሕፍቲ ባይዱ，或电缆的总截面积不应大于线槽的净截面积的50％。导线穿入箱、盒、槽管口处应装护圈保护。
6、在顶棚内由接线盒引向器具的绝缘导线应采用可挠金属电线保护管或包塑电线软管保护，导线不应有裸露部分。
7、导线的芯线多股铜芯线应先拧紧搪锡或压接端子后再与设备器具连接.
8、同一建筑物内相同相位的电线应采用同一颜色的电线，A－黄、B－绿、C－红、N－淡兰色、PE－黄绿双色线、开关线――白色等其它颜色电线。多路开关线可用不同颜色的电线加以区分。

技术负责人：交底人：接交人：
图2-4
3.3.7有麻皮保护层的电缆，进入室内部分，应将麻皮剥掉，并涂防腐漆。
3.4电缆沿支架、桥架敷设：
3.4.1水平敷设
3.4.1.1敷设方法可用人力或机械牵引。
3.4.1.2电缆沿桥架或托盘敷设时，应单层敷设，排列整齐。不得有交叉，拐弯处应以最大截面电缆允许弯曲半径为准。
3.4.1.3不同等级电压的电缆应分层敷设，高压电缆应敷设在上层。
3.5.3直埋电缆进出建筑物、电缆井及两端应挂标志牌。
3.5.4沿支架桥架敷设电缆在其两端、拐弯处、交叉处应挂标志牌，直线段应适当增设标志牌。
4质量标准
4.1保证项目：
4.1.1电缆的耐压试验结果、泄漏电流和绝缘电阻必须符合施工规范规定。
检验方法：检查试验记录。
4.1.2电缆敷设必须符合以下规定：电缆严禁有绞拧、铠装压扁、护层断裂和表面严重划伤等缺损，直埋敷设时，严禁在管道上面或下面平行敷设。
检验方法：观察检查和检查隐蔽工程记录。
4.2基本项目：
4.2.1坐标和标高正确，排列整齐，标志柱和标志牌设置准确；防燃、隔热和防腐要求的电缆保护措施完整。
4.2.2在支架上敷设时，固定可靠，同一侧支架上的电缆排列顺序正确，控制电缆在电力电缆下面，1kV及其以下电力电缆应放在1kV以上电力电缆下面；直埋电缆埋设深度、回填土要求、保护措施以及电缆间和电缆与地下管网间平行或交叉的最小距离均应符合施工规范规定。
2.3.1.5直埋电缆沟按图挖好，电缆井砌砖抹灰完毕，底砂铺完，并清除沟内杂物。盖板及砂子运至沟旁。
2.3.2设备安装应具备下列条件
2.3.2.1变配电室内全部电气设备及用电设备配电箱柜安装完毕。
2.3.2.2电缆桥架、电缆托盘、电缆支架及电线过管、保护管安装完毕，并检验合格。

一、交底对象全体施工人员、管理人员、监理单位代表二、交底时间[填写具体日期]三、交底地点[填写具体地点]四、交底内容1. 施工前的准备工作（1）熟悉施工图纸及设计要求，明确施工范围、施工方法、施工工艺及质量控制标准。

（2）对施工人员进行安全技术培训，确保施工人员具备一定的安全意识和操作技能。

（3）检查施工设备、材料、工具是否齐全，符合施工要求。

2. 施工过程中的安全注意事项（1）进入施工现场必须佩戴安全帽，高空作业必须系好安全带，正确使用个人防护用品。

（2）严禁酒后作业、疲劳作业，确保施工人员精力充沛。

（3）施工现场应设置明显的警示标志，提醒施工人员注意安全。

（4）严禁在施工现场吸烟、打闹、嬉戏，保持施工环境整洁。

（5）施工过程中，应遵守以下规定：a. 严禁使用不合格的电线导管、电线、电缆等材料。

b. 电线导管敷设应平直，转弯处应采用专用弯头，不得强行弯曲。

c. 电线导管固定应牢固，间距符合设计要求。

d. 电线导管与设备、器具连接应可靠，接头处应做好绝缘处理。

e. 电线导管敷设完成后，应进行隐蔽工程验收。

3. 特殊情况下的安全措施（1）在潮湿、易燃易爆等特殊环境下施工，应采取相应的防护措施。

（2）在高温、高空等危险作业环境下，应采取轮换作业、加强休息等措施。

（3）施工过程中，如遇停电、停水等突发情况，应立即采取措施，确保施工人员安全。

4. 施工完成后安全检查（1）对施工完成的电线导管敷设进行自检，确保工程质量符合要求。

（2）组织施工、监理、管理人员进行联合验收，确保施工安全。

五、交底人[填写交底人姓名及职务]六、接收人[填写接收人姓名及职务]七、备注1. 施工过程中，如遇特殊情况，应立即向交底人报告，并采取相应措施。

2. 施工人员应严格遵守本交底内容，确保施工安全。

3. 本交底自发布之日起生效，如有变更，以最新版本为准。

技术交底记录
技术交底记录
技术交底记录
技术交底记录
技术交底记录年月日
技术交底记录
技术交底记录
技术交底记录
技术交底记录
技术交底记录
技术交底记录
技术交底记录
技术交底记录
技术交底记录
技术交底记录
技术交底记录
技术交底记录
技术交底记录
技术交底记录
技术交底记录
技术交底记录
技术交底记录
技术交底记录
技术交底记录
技术交底记录
技术交底记录
技术交底记录
技术交底记录
技术交底记录
技术交底记录。

年月日
本表由施工单位填写，交底人员与接受交底人员各保存一份。
1）线管无弯曲，管长每超过30m
2）线管有一个弯曲，管长每超过20m
3）线管有两个弯曲，管长每超过15m
4）线管有三个弯曲，管长每超过8m
4.线管用扎丝与钢筋绑扎固定，线管直管段固定点间距不应大于1m，接线盒两端及弯曲段均应固定，其距接线盒、弯曲中心不应大于0.5m。
5.墙内暗敷管线为后期开槽处理，前期板上敷设管线应结合土建图纸开孔上、下翻。转孔位置应位于墙中心处，上、下翻线管长度不应大于30cm，管口必须及时封堵，避免管线堵塞。上、下翻得线管应采取固定措施，避免折断和移位。
卫生间隔墙上开关应距隔墙阳角20cm，灯线盒应分别位于板中心位置，偏差不得大于2cm；宿舍门口处开关与门洞边间距为15cm。所有宿舍内接线盒位置必须准确整齐。线盒按位置放好后应及时固定。
2.煨弯半径需符合现有国家规范，线管的弯曲半径应大于6倍的线管外径。严禁出现小于90°弯。
3.线管布管方式及线管材质按照图纸施工，未经同意严禁私自修改，线管敷设线路应沿最近的方向敷设，尽量采用直线线路，减少弯曲；但是为符合线管保护层厚度，板内严禁三层管交叉重叠；平行的两根线管间距应大于5cm；板内线管的交叉角必须大于45°。所有楼板内暗敷的线管其保护层厚度不应小于3cm。所有线管接头及线盒接头处要求用胶带包扎。下列情况之一应在中间加装一个过线盒：
（2）其他材料：铁钉、扎丝、胶带、锯末、油漆
（3）主要机具：手电钻、开孔器、切割机、钳子、卷尺、水平尺、线坠、红铅笔、弯簧、弯管器
2、技术准备
通读电气施工图，设备位置以水暖通风图纸为准，且要阅读建筑图及结构施工图。按图纸规范及实际需要，综合考虑，确定接线盒、灯头盒的正确位置，及管路的敷设部位及走向。

3 薄壁钢管在敷设前均作防腐处理，当埋设于混凝土内时管外壁可不作防腐处理。
4 明敷设钢管连接采用螺纹连接。管端螺纹长度不应小于管接头长度的1/2。连接后，其螺纹宜外露2-3扣。螺纹表面应光滑，无缺损。螺纹连接处应焊接接地跨接线。
5 暗敷钢管采用套管连接，套管长度为管外径的1.5-3倍，管与管的对口处应位于套管的中心。套管采用焊接连接，焊缝应牢固严密。
8保护管与箱、接线盒、灯头盒、开关盒等连接须用锁紧螺母锁紧，其管口必须加装护口。
9 水平或垂直敷设的明配电线保护管，其水平或垂直安装的偏差应小于1.5‰，全长偏差不应大于管内径的1/2。
10 ..3.10在配管时，必须按照设计图纸及相关专业图纸，并结合现场实际情况，尽可能一次配置到位，其标高、坐标必须精确。
电线电缆导管敷设施工技术交底记录
工程名称
参加班组
பைடு நூலகம்电工班
交底人
记录人
交底曰期
本系统采用大量镀锌钢管。
1 钢管不应有穿孔、裂缝、显著的凹凸不平及严重锈蚀等情况，管子内壁应无毛刺，管子弯制后不应有裂缝或显著凹瘪现象。
2 依据施工图途径和位置，尽量减少弯曲和交叉，沿墙、柱、梁、跨梁明敷设或埋地、埋楼板暗敷设。进入箱内的管路排列整齐，管口高度一致，进入箱盒时，管口露出箱盒应小于5mm，并有丝扣，管口堵塞防止进入杂物，管路超过标准长度应设中间接线盒。
6 钢管明配时弯曲半径不小于管外径的6倍，管路超过标准长度设接线盒，明配钢管应排列整齐，固定点间距应均匀，钢管管卡间的最大距离应符合规范要求。
7 钢管暗敷设时，电线保护管宜沿最近路线敷设，并应减少弯曲，埋入建筑物保护管与建筑物表面距离不应小于15mm。开关盒、接线盒、插座盒埋入位置、标高应符合设计要求，埋入深度要考虑装饰面。
