锂电池能不用保护板讨论

郑州正方科技：锂电池这个概念已经被越来越多的人所熟悉，不仅仅是因为它的性能优越，更是由于这个产业的发展速度已经另人张口咂舌了，短短的几年时间，该产业的发展速度已经超过了一些传统电池的发展速度。

各行各业对于锂电池的应用也已经日益增多。

今天正方科技就和大家一起聊聊锂电池。

我们都知道锂电池不仅仅是由一根电芯组成，除了一些基本组件之外，还有一些组件虽然是附加的，但是同样在锂电池中占据着重要的地位。

那就是锂电池保护板，这个词顾名思义那就是对锂电池起到一个保护作用，那么锂电池保护板对锂电池本身又有什么意义呢？首先我们必须先从锂电池本身的特性来讲，锂电池和传统的铅酸电池以及镍氢电池相比，虽然性能卓越，寿命长，环保等。

但是其稳定性却不如传统电池。

换句话来讲，安全问题一直高性能电池的主要问题。

所谓“物极必反”正是这个道理。

锂电池就是这样虽然性能很好，但是安全问题一直是人们带已解决的一大问题。

锂电池一旦发生短路，轻则起火，重则爆炸，所以其产生的事故是不容小觑的。

其次那就是锂电池本身的价值了，想必大家都知道，锂电池的价格要远远大于传统的铅酸电池以及镍氢电池，现在市面上的价格比基本上为一比二甚至是一比三的价格，也就是说同样容量的锂电池的价格是等容量铅酸电池价格的二倍甚至是三倍，而且锂电池组应用的是最多的，也就是讲多个单节锂电池串联起来成为一个电池组，以满足工业以及电动工具的需求。

所以我想没有人是希望自己买到的锂电池仅仅只是在使用了很短的一段时间后就坏掉了吧。

而影响锂电池本身寿命已经性能主要就是两点：锂电池过充以及过放！综上所述，想要让你的锂电池安全，寿命以及性能最大化，就需要一个配件来保证锂电池的短路以及过充过放等现象，而锂电池保护板的三大基本功能则是短路保护、过充保护以及过放保护。

所以说到这里，大家就可以明白锂电池保护板对锂电池的意义有多大了吧！所以两者就上述所讲的是相辅相成，缺一不可的！。

18650电池带保护板和不带保护板各有什么好处锂电池有保护板，就可以控制锂电芯在规定的工作环境内工作，不会产生爆炸，燃烧等现像；没有保护板的锂电池就会容易产生爆炸，燃烧等现像。

加了保护板的电池，充电保护电压可在4.125V保护，放电保护可在2.4V保护，充电电流可在锂电池的最大成受范围内；没有加保护板的电池，会过充，过放，过流，电池很容易损坏。

为什么要加锂电池保护板，因为锂电池的工作环境有特别的要求，不能过充不能过放，不能过温，不能过流充放电，如果有就会产生爆炸，燃烧等现像，电池还会坏，且还会引起火灾等严重社会问题。

18650电池带保护板和不带保护板各有什么好处？我们日常常说的18650其实是指电池的外形规格，是一种标准电池型号，其中18表示直径为18mm，65表示长度为65mm，0表示为圆柱形电池。

18650电池原指镍氢电池和锂离子电池，由于镍氢的现在比较少用，所以现在多指锂离子电池。

18650锂离子电池单节标称电压一般为：3.6V 或3.7V；最小放电终止电压一般为： 2.75V。

常见容量为1200～3100mAh，高于3400mAh基本是虚标。

照明设备中常见的防爆手电筒、强光手电筒、其他便携式照明设备大部分都有用18650锂电池做为电源的。

因为18650电池的容量大、寿命长、电压高及稳定等优点，十分适合用于强光手电筒等便携式照明设备。

有些读者对18650电池带保护板和不带保护板存在一些疑问，18650电池带保护板和不带保护板下面分享下各有什么好处？带保护板适合所有人群使用，有过放保护：当电池电快要用完时，电压到一个要求的最低值，保护板也会关闭，不能在放电了，产品因此会自动关机，形成的一种过放保护作用。

过充保护：在给产品充电时，电压达到电池最高电压（4.2V）时，保护板就会自动断电关闭，显示充满不在继续充电了。

形成的一种过冲保护作用。

短路保护：当电池不小心短路时，保护板会在几毫秒内自动关闭，不会在通电，这时就是正负极碰到一块也没事，形成的一种短路保护不会引起爆炸事件发生。

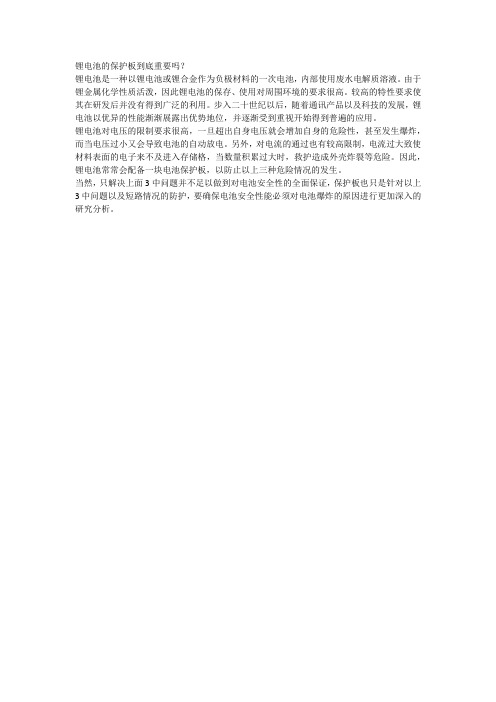

锂电池的保护板到底重要吗？
锂电池是一种以锂电池或锂合金作为负极材料的一次电池，内部使用废水电解质溶液。

由于锂金属化学性质活泼，因此锂电池的保存、使用对周围环境的要求很高。

较高的特性要求使其在研发后并没有得到广泛的利用。

步入二十世纪以后，随着通讯产品以及科技的发展，锂电池以优异的性能渐渐展露出优势地位，并逐渐受到重视开始得到普遍的应用。

锂电池对电压的限制要求很高，一旦超出自身电压就会增加自身的危险性，甚至发生爆炸，而当电压过小又会导致电池的自动放电。

另外，对电流的通过也有较高限制，电流过大致使材料表面的电子来不及进入存储格，当数量积累过大时，救护造成外壳炸裂等危险。

因此，锂电池常常会配备一块电池保护板，以防止以上三种危险情况的发生。

当然，只解决上面3中问题并不足以做到对电池安全性的全面保证，保护板也只是针对以上3中问题以及短路情况的防护，要确保电池安全性能必须对电池爆炸的原因进行更加深入的研究分析。

电动车锂电池保护板的工作原理电动车，哦，那可是当下的热门话题！谁不想骑着它，风驰电掣，帅气得像个超人呢？但是，电动车的动力来源——锂电池，背后可藏着不少“秘密”，而保护板就是其中的一个小英雄。

今天就来聊聊这个保护板的工作原理，看看它是怎么保障我们骑行安全的。

1. 什么是锂电池保护板？首先，咱们得了解什么是锂电池保护板。

简单来说，它就像电池的守护神，负责保护电池不受伤害。

要是没有它，电池就像个无头苍蝇，随便乱飞，容易短路、过充或者过放，那可就麻烦了！保护板通过监控电池的状态，确保它们在一个安全的范围内工作。

就好比你在外面玩得嗨，手机电量也得留个余地，不然突然关机就尴尬了，对吧？1.1 保护电池，保障安全你想想，要是电池出了问题，电动车可是停不下来的！保护板能及时检测到电池的电压、温度等各种信息。

要是发现电压过高或者温度过高，它会立马切断电流，避免电池发热甚至爆炸。

这个功能可真是让人松了一口气，毕竟安全第一嘛！1.2 省电又持久保护板的另一个妙用就是延长电池的使用寿命。

它可以根据电池的实际情况，合理分配电量。

比如，当你骑行的时候，保护板会监控每个电池单元，确保它们都在一个健康的状态下工作。

这样，不仅让你的电动车跑得更远，还能让电池“长命百岁”，真是一举两得，何乐而不为呢？2. 保护板的工作原理好，接下来咱们聊聊保护板是怎么具体工作的。

听起来可能有点复杂，但其实就是几个简单的步骤，让我们一起来拆解一下。

2.1 电压监测首先，保护板会实时监测电池的电压。

每个电池都有一个理想的电压范围，保护板就像个细心的老师，随时观察学生的表现。

一旦发现某个电池的电压超出范围，它就会发出警报，甚至切断电源，避免更大的损失。

就像你上课的时候，老师发现有人开小差，立马就会把他叫回正轨。

2.2 温度监控其次，温度监测也非常重要。

电池在充电和放电的时候，会产生热量，保护板会实时监控这个温度。

如果温度过高，保护板就会启动冷却系统，或者直接切断电流。

电池保护板原理电池保护板是一种用于锂电池的保护装置，其主要功能是监测电池的电压、温度和电流，以保护电池免受过充、过放、过流和过温等不利因素的损害。

本文将从电池保护板的原理入手，为大家详细介绍电池保护板的工作原理及其重要性。

电池保护板的原理主要包括以下几个方面：一、电压监测。

电池保护板通过监测电池的电压变化来实现对电池状态的监控。

当电池电压超过设定的上限值时，保护板会自动切断电池与外部电路的连接，以避免过充的情况发生。

同样，当电池电压低于下限值时，保护板也会切断电路，以防止电池过放。

通过电压监测，电池保护板可以有效保护电池免受过充和过放的损害。

二、温度监测。

电池在充放电过程中会产生热量，过高的温度会对电池造成损害。

因此，电池保护板还需要监测电池的温度变化。

一旦电池温度超过设定的安全范围，保护板会立即采取措施，如切断电路或减小充放电电流，以降低电池温度，确保电池的安全运行。

三、电流监测。

电池保护板还需要监测电池的充放电电流，以防止过流对电池的损害。

当电池充放电电流超过设定的安全值时，保护板会及时切断电路，以保护电池不受过流的影响。

电池保护板的工作原理可以简单概括为，监测-判断-保护。

通过不断监测电池的电压、温度和电流等参数，保护板能够及时判断电池的状态，当发现异常情况时，立即采取相应的保护措施，确保电池的安全运行。

电池保护板在锂电池中起着至关重要的作用。

它不仅可以保护电池不受过充、过放、过流和过温的影响，延长电池的使用寿命，还可以有效预防电池发生安全事故，如过充引发的爆炸、过放导致的损坏等。

因此，电池保护板的应用已经成为锂电池应用领域中的一项重要技术。

总的来说，电池保护板通过对电池的电压、温度和电流等参数进行监测，实现了对电池状态的及时监控和保护。

其工作原理简单明了，但却非常重要。

在电池应用领域，电池保护板的研发和应用将继续发挥着重要作用，为电池的安全运行提供保障。

浅析锂电池保护板（BMS）系统设计思路（⼀）什么是BMS？ ⾸先必须弄懂⼀个定义，什么是BMS？ BMS其实就是BATTERY MANAGEMENT SYSTEM的缩写，中⽂名字叫电池管理系统，顾名思义，是专门⽤来进⾏锂电池运⾏管理的模块，对象是锂电池。

对于⼀般的终端⽤户⽽⾔，锂电池保护板其实并不存在，或者说，他们并不知道正在⾃⼰使⽤的产品中还有这么⼀个东西。

⽐如说电动车，100%的⽤户都知道电动车上⾯有电池，因为电池提供了能源，但我敢保证，最多有1%的⽤户知道还有锂电池保护板这个东西的存在。

BMS的存在感之所以如此低，完全是因为它并不能和⽤户产⽣直接的交流，也并不能与⽤户发⽣频繁的交互，就算是偶尔产⽣了⼀些数据，不过这些数据也是通过某些仪表盘传递给⽤户观测，当⽤户看见仪表盘上的红灯时只会说：“嗯，车⼦好像是坏掉了，质量真差。

” 话说回来，BMS虽然存在感低，不过它存在的意义却是丝毫不亚于仪表，甚⾄可以说是⽐仪表还重要，因为他可以检测出这辆车⼦的能源系统是否坏掉了，只有拥有BMS系统，⽤户才可能在不冒险的情况下知道这辆车到底是好是坏。

如果有⼀个⾏业内的嵌⼊式⼯程师要买⼀辆电动车，在⼀辆没有显⽰仪表和BMS板⼦的电动车中进⾏选择，那么他肯定不敢选后者，因为如果电动车没有了仪表，那么⽤户体验会极差，但如果电动车没有了BMS……与其说是⼀辆电动车，还不如说是⼀辆随时可能发⽣被激活的炸弹。

那么BMS在能源领域为什么如此重要？BMS的存在到底有什么意义？------------------------------------------------------------------------------------------------------------- 本⽂便从⼀个底层⼯程师的⾓度，以电动车⽤的BMS模块作为例⼦专门对锂电池的保护板设计进⾏⼀些探讨，并且会给出⼀个参考⽅案，当然由于笔者能⼒有限，⽔平⼀般，如果⽂中出现了错误或者纰漏，请直接指出。

锂电池保护电路原理分析，由于锂电池的特性与其它可充电电池不同，内部通常都带有一块保护板，不少人对该保护板的作用不了解（有些人可能还不知道锂电池里有保护电路），下面将对锂电池的特点及其保护电路工作原理进行阐述。

由于锂电池的化学特性，在锂电池保护电路原理分析，由于锂电池的特性与其它可充电电池不同，内部通常都带有一块保护板，不少人对该保护板的作用不了解（有些人可能还不知道锂电池里有保护电路），下面将对锂电池的特点及其保护电路工作原理进行阐述。

由于锂电池的化学特性，在正常使用过程中，其内部进行电能与化学能相互转化的化学正反应，但在某些条件下，如对其过充电、过放电和过电流将会导致电池内部发生化学副反应,该副反应加剧后，会严重影响电池的性能与使用寿命，并可能产生大量气体，使电池内部压力迅速增大后爆炸而导致安全问题，因此所有的锂电池都需要一个保护电路，用于对电池的充、放电状态进行有效监测，并在某些条件下关断充、放电回路以防止对电池发生损害。

下图为一个典型的锂电池保护电路原理图。

锂电池保护电路锂电池保护板如上图所示，该保护回路由两个MOSFET（V1、V2）和一个控制IC（N1）外加一些阻容元件构成。

控制IC负责监测电池电压与回路电流，并控制两个MOSFET的栅极，MOSFET 在电路中起开关作用，分别控制着充电回路与放电回路的导通与关断，C3为延时电容，该电路具有过充电保护、过放电保护、过电流保护与短路保护功能，其工作原理分析如下：1、正常状态在正常状态下电路中N1的“CO”与“DO”脚都输出高电压，两个MOSFET都处于导通状态，电池可以自由地进行充电和放电，由于MOSFET的导通阻抗很小，通常小于30毫欧，因此其导通电阻对电路的性能影响很小。

此状态下保护电路的消耗电流为μA级，通常小于7μA。

2、过充电保护锂离子电池要求的充电方式为恒流/恒压，在充电初期，为恒流充电，随着充电过程，电压会上升到4.2V(根据正极材料不同，有的电池要求恒压值为4.1V)，转为恒压充电，直至电流越来越小。

锂电池保护板的原理与作用锂电池保护板是用于锂电池组的电池管理系统中的一个重要部分。

它通过监测电池组的电压、温度和电流等参数，对电池组进行保护和管理，确保电池组的安全性和性能稳定性。

锂电池保护板的工作原理是基于一系列的电子元件和电路设计。

主要是通过检测电池组的电压、温度和电流等参数，将这些信息传递给控制芯片，控制芯片根据设定的保护参数，判断电池组是否正常工作。

当电池组处于安全范围内时，保护板不做任何处理；当电池组超出设定的保护范围时，保护板会采取相应的措施，保护电池组的安全。

锂电池保护板的作用主要体现在以下几个方面：1. 电池保护功能：锂电池保护板可以监测电池组的电压和温度等参数，当电池组电压过高或过低、温度异常时，保护板会及时切断电池组与外部电路的连接，以避免电池组过放或过充，减少火灾和爆炸的风险。

2. 均衡功能：由于电池组中每个单体电池的电压和容量可能存在差异，长期使用会导致电池组内部的不平衡，降低电池组的整体性能和寿命。

锂电池保护板的均衡功能可以通过将电池组中产生的多余能量从电压较高的电池均匀地转移到电压较低的电池上，达到均衡电池组各个单体电池之间的电压，延长电池组的使用寿命。

3. 充电和放电管理：锂电池保护板可以控制电池组的充电和放电过程，避免过充和过放，保证电池组的安全和稳定性。

在充电过程中，保护板可以检测电池组的电压和电流，以及充电器的输出电压和电流，根据设定的保护参数控制充电器的工作状态；在放电过程中，保护板可以检测电池组的电压和电流，以及负载的工作状态，当电池组电压过低时，保护板会停止放电，以保护电池组的安全。

4. 温度控制：锂电池的工作温度范围是比较狭窄的，过高或过低的温度都会影响电池的性能和寿命。

锂电池保护板可以通过与温度传感器的配合，实时监测电池组的温度，当温度超出设定的安全范围时，保护板会采取相应的措施，如停止充放电等，以防止电池组过热或过冷，确保电池组的安全运行。

总之，锂电池保护板在锂电池组的运行过程中起着重要的保护和管理作用。

锂离子电池组装如何选配保护板？展开全文锂离子电池要能更好的应用，充分发挥其效能，配备上合适的电池保护板是必须的。

锂离子电池组装应用主要根据实际应用需求而且，比如电池的容量大小，电压大小，充放电电流的大小和使用几个电芯串联或并联等，电池保护板就需要根据这些参数进行选配。

1、锂离子电池容量和充放电大小选择合适的电池保护板首先要依据自己电机功率（要实际功率，一般骑行速度会对应一个相应实际功率）来计算电池要供应的继续电流。

比如电机持续工作电流20a（48v下1000w电机），那么就要电池可以长时间供应20a 电流而温升很低（哪怕夏季外面35度温度，电池温度也最好控制在50度以下）。

另外假如需要高速行驶，48v下20a电流，超压一倍（96v，比如ecpu3档）后继续电流到50a左右，这样一来，在选择电池保护板的时候，就需要考虑满足这样的参数设定，过低的话可能会烧毁电路板，过高的话可能会烧毁电机。

2、锂离子电池组装电芯数量对保护板参数的影响锂离子电池电芯之间存在容量差、内阻差、电压差这些因素，电芯数量越多，组成的电池组稳定性越差，对电池保护板性能要求就会越高。

串联使用锂电的大忌是电池自放电严重不均衡。

只要大家都相同不均衡没关系，问题是这种状态是急不稳定状态，好的电池自放电很小，要坏的电池自放电很大，自放电不小不大的状态一般是由好转坏的状态，这个过程是不稳定的。

所以要把自放电大的电池筛选出来，只留自放电小的电池配组（一般合格品自放电都小，厂家是测量过的，问题是好多不合格品流入市场）。

在自放电小的基础上，选择容量相似的串联。

即使容量不相似也不会影响电池寿命，但是会影响整组电池的可用容量，比如15个容量是20ah，只1个是18ah，那么这组电池总容量只能是18ah。

用到最后会是这个电池没电了，保护板要保护了，整组电池电压还比较高（因为其它15个电池电压是正常的，还有电）。

所以整组电池的放电保护电压高低能看出整组电池容量是不是一致（前提是整组电池满电的时候非得每个电芯都洋溢电了）。
