锂电池保护板深入解析

锂电池电路保护板详解1.锂电池电路保护板典型电路2.保护板的核心器件：U1 和 U2A/U2B。

U1是保护IC，它由精确的比较器来获得可靠的保护参数。

U2A和U2B是MOS管，串在主充放电回路，担当高速开关，执行保护动作。

3.B1的正负极接电芯的正负极；P+,P-分别接电池输出接口的正负极。

4.R3是NTC电阻，配合用电器件的MCU产生保护动作（检测电池温度）。

R4是固定阻值电阻，做电池识别。

5.放电路径：B1+ ----- P+ ------ P- ------B1-6.充电路径：P+ ------- B1+ ------ B1- ------ P-7.DO是放电保护执行端，CO 是充电保护执行端。

8.充电保护：当电池被充电，电压超过设定值VC（4.25V-4.35V，具体过充保护电压取决于保护IC）时，CO变为低电平，U2B截止（箭头向内是N-MOS，VG大于VS导通），充电截止。

当电池电压回落到VCR（3.8V-4V，具体由IC决定），CO变为高电平，U2B导通，充电继续。

VCR必须小于VC一个定值，以防止频繁跳变。

9.过充保护的时候，即电池充满电的时候，U2B MOS截止了，手机是不是就关机了呢？答案是肯定没有，不然的话手机开机插着充电器充电，充满电就会自动关机了。

现在的MOS管生产工艺决定了，生产的时候都会形成一个寄生二极管（也叫体二极管，不用担心体二极管的耐流值，电池厂都替你考虑了，放电是没问题的）MOS管标准的画法如上图。

充电保护的时候，B-到P-处于断开状态，停止充电。

但U2B的体二极管的方向与放电回路的电流方向相同，所以仍可对外负载放电。

当电芯两端电压低于4.3V时，U2B将退出充电保护状态，U2B重新导通，即B-与P-又重新接上，电芯又能进行正常的充放电。

10.过放保护：当电池因放电而降低至设定值VD（2.3-2.5V），DO变为低电平，U2A截止，放电停止。

P-到B-处于断开状态。

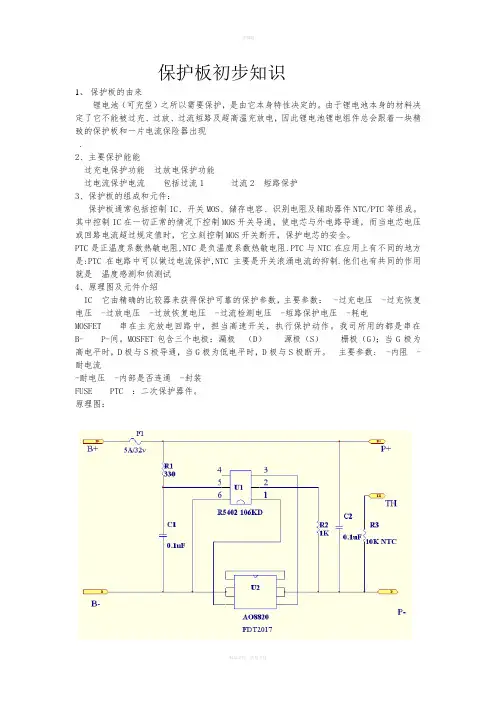

保护板初步知识1、保护板的由来锂电池（可充型）之所以需要保护，是由它本身特性决定的。

由于锂电池本身的材料决定了它不能被过充、过放、过流短路及超高温充放电，因此锂电池锂电组件总会跟着一块精致的保护板和一片电流保险器出现.2、主要保护能能过充电保护功能过放电保护功能过电流保护电流包括过流1 过流2 短路保护3、保护板的组成和元件：保护板通常包括控制IC、开关MOS、储存电容、识别电阻及辅助器件NTC/PTC等组成。

其中控制IC在一切正常的情况下控制MOS开关导通，使电芯与外电路导通，而当电芯电压或回路电流超过规定值时，它立刻控制MOS开关断开，保护电芯的安全。

PTC是正温度系数热敏电阻,NTC是负温度系数热敏电阻.PTC与NTC在应用上有不同的地方是:PTC在电路中可以做过电流保护,NTC主要是开关浪涌电流的抑制.他们也有共同的作用就是温度感测和侦测试4、原理图及元件介绍IC 它由精确的比较器来获得保护可靠的保护参数，主要参数：-过充电压-过充恢复电压-过放电压-过放恢复电压-过流检测电压-短路保护电压-耗电MOSFET 串在主充放电回路中，担当高速开关，执行保护动作。

我司所用的都是串在B- P-间。

MOSFET包含三个电极：漏极（D）源极（S）栅极（G）；当G极为高电平时，D极与S极导通，当G极为低电平时，D极与S极断开。

主要参数: -内阻-耐电流-耐电压-内部是否连通-封装FUSE PTC ：二次保护器件。

原理图：正极:B+ FUSE P+负极:B- MOS(2、3)脚MOS（1）脚接MOS（8）脚MOS（5、6）脚夫P-5、功能介绍：通常状态：当电芯电压在2。

5V---4。

2V之间，IC的充电控制脚（第1脚）和放电管控制脚(第3脚)同时处于高电平,充电MOS、放电MOS同时打开，B-与P-连通,保护板有输出电压,能正常允放电.-过放状态:当电池接上手机等负载后，电芯电压渐渐降低，同时IC同部通过R1电阻实时监测电芯电压，当电芯电压降到IC的过放保护电压时，IC放电控制脚（第1脚）输出电压为0V，即低电平,放电MOS关闭,无输出电压。

锂电池保护板原理
锂电池保护板是一种电子控制装置，主要用于保护锂电池免受过充、过放、过流和短路等故障的影响，以延长锂电池的使用寿命和确保电池的安全性能。

锂电池保护板采用了一种基于微处理器或专用集成电路的智能控制技术来实现对锂电池的保护和管理。

其工作原理如下：
1. 过充保护：当锂电池充电至预设的充电终止电压时，保护板会自动切断电池与充电器之间的连接，停止充电，以防止电池过充，避免对电池造成损害。

2. 过放保护：当锂电池的电压降至预设的放电终止电压时，保护板会自动切断电池与负载之间的连接，停止放电，以避免电池过放而损坏。

3. 过流保护：当电池充电或放电过程中出现过大的电流时，保护板会立即切断电池与外部电路之间的连接，以防止电池过热、发生短路或其他故障。

4. 温度保护：保护板内置有温度传感器，当电池温度超过安全范围时，保护板会采取相应的措施，如减小充电电流或停止充放电，以防止电池过热引发安全事故。

5. 平衡充电：对于多个串联的锂电池组，保护板可以监测各个电池的电压，并在充电时自动进行均衡充电，确保各个电池之间的电压差异不会过大，以提高电池组的整体性能和寿命。

锂电池保护板的使用可以有效保护锂电池的安全性和使用寿命，防止因电池故障引发火灾、爆炸等危险情况的发生。

因此，在锂电池应用中，使用保护板是非常重要和必要的措施之一。

锂电池保护板原理锂电池保护板原理，也称为保护IC，是一种可以有效保护锂电池的微型集成电路，它通过监控并控制电池充放电过程中的关键参数来实现电池的安全使用。

锂电池保护板是一种新型的复合电路，它采用了先进的集成技术，能够检测到电池在充电、放电及放电过程中的关键参数，如电压、电流、温度等，并对其进行监控，以保证电池操作的安全性。

锂电池保护板的主要功能是对电池的充放电过程中的关键参数，如充电电压、放电电压、充电电流、放电电流、温度等参数进行检测，根据检测结果，自动执行相应的保护措施，从而保障电池正常使用。

首先，锂电池保护板会定时监测电池的电压，并且根据实际情况调整电压上限。

如果电池的电压超出预设的上限，保护板会自动断开电池的充电电路，避免电池过度充电造成损坏。

其次，锂电池保护板也会定时监测电池的充电电流，并且根据实际情况调整电流上限。

如果电池的充电电流超出预设的上限，保护板会自动断开电池的充电电路，避免电池过度充电造成损坏。

此外，锂电池保护板也会定时监测电池的放电电压，并且根据实际情况调整电压下限。

如果电池的放电电压低于预设的下限，保护板会自动断开电池的放电电路，避免电池过度放电而损坏。

最后，锂电池保护板也会定时监测电池的放电电流，并且根据实际情况调整电流上限。

如果电池的放电电流超出预设的上限，保护板会自动断开电池的放电电路，避免电池过度放电而损坏。

除此之外，锂电池保护板还可以定时监测电池的温度，并且根据实际情况调整温度上限。

如果电池的温度超出预设的上限，保护板会自动断开电池的充放电电路，避免电池过热而损坏。

以上就是锂电池保护板原理的基本概念，它的功能非常强大，不仅可以保护电池的安全使用，还可以有效延长电池的使用寿命。

因此，锂电池保护板已经成为当今锂电池安全使用的必备装备。

手机锂电池保护板原理
手机锂电池保护板是保护手机电池免受过充、过放、短路和过热等问题的关键组件。

其原理主要包括以下几个方面：
1. 过充保护：锂电池在充电时，当电压超过一定阈值时，保护板会自动切断电流，防止电池过充，避免损坏电池和可能的安全隐患。

2. 过放保护：锂电池在放电时，当电压低于一定阈值时，保护板会自动切断电流，防止电池过放，避免损坏电池和可能的安全隐患。

3. 过流保护：保护板会监测电池充放电过程中的电流，一旦电流超过一定限制，保护板将立即切断电路，防止过大的电流损坏电池或引发危险。

4. 短路保护：当电池正负极短路时，保护板会迅速切断电路，防止电池短路过流，避免火灾等安全事故。

5. 温度保护：保护板会监测电池温度，一旦温度超过安全范围，保护板将切断电路，防止过热导致电池损坏或安全风险。

以上是手机锂电池保护板的基本工作原理，通过这些保护措施可以确保锂电池的安全运行，延长电池寿命，并提高使用者的安全性。

锂电池保护板原理锂电池保护板是一种用于锂电池的保护装置，它可以监测电池的电压、温度和电流等参数，以保护电池免受过充、过放、短路和过流等危害。

保护板通常由电路板和电子元件组成，其工作原理涉及电路设计和电子技术等方面知识。

首先，保护板通过监测电池的电压来实现过充和过放保护。

当电池电压超过设定阈值时，保护板会通过控制开关器件来切断电池与外部电路的连接，防止电池继续充电或放电，从而保护电池不受损坏。

同时，保护板还可以监测电池的温度，当电池温度过高时，保护板也会采取相应的措施来降低电池的工作温度，确保电池处于安全状态。

其次，保护板还可以实现短路和过流保护。

在电池出现短路或过流情况时，保护板会迅速切断电路，防止电池过度放电或受到损坏。

这需要保护板内部的电子元件具有快速响应的特性，以确保在出现故障时能够及时采取措施，保护电池和外部设备的安全。

另外，锂电池保护板还可以实现平衡充电功能。

在多节串联的锂电池组中，由于电池的特性差异，会导致电池之间的电压差异，从而影响整个电池组的性能和寿命。

保护板可以通过控制充放电过程，使各节电池的电压保持在相近的水平，从而实现电池组的平衡充放电，延长电池的使用寿命。

总的来说，锂电池保护板的工作原理主要包括监测电池参数、控制电路开关、实现过充、过放、短路和过流保护，以及实现电池组的平衡充放电。

通过这些保护功能，保护板可以确保锂电池在充放电过程中处于安全稳定的状态，延长电池的使用寿命，同时保护外部设备不受损坏。

在实际应用中，锂电池保护板的设计和制造需要考虑电池类型、工作环境、安全标准等因素，以确保保护板的可靠性和稳定性。

同时，用户在选择和使用锂电池保护板时，也需要根据实际需求和电池特性进行合理选择和配置，以充分发挥保护板的作用，确保电池和设备的安全可靠运行。

电动车锂电池保护板的工作原理电动车，哦，那可是当下的热门话题！谁不想骑着它，风驰电掣，帅气得像个超人呢？但是，电动车的动力来源——锂电池，背后可藏着不少“秘密”，而保护板就是其中的一个小英雄。

今天就来聊聊这个保护板的工作原理，看看它是怎么保障我们骑行安全的。

1. 什么是锂电池保护板？首先，咱们得了解什么是锂电池保护板。

简单来说，它就像电池的守护神，负责保护电池不受伤害。

要是没有它，电池就像个无头苍蝇，随便乱飞，容易短路、过充或者过放，那可就麻烦了！保护板通过监控电池的状态，确保它们在一个安全的范围内工作。

就好比你在外面玩得嗨，手机电量也得留个余地，不然突然关机就尴尬了，对吧？1.1 保护电池，保障安全你想想，要是电池出了问题，电动车可是停不下来的！保护板能及时检测到电池的电压、温度等各种信息。

要是发现电压过高或者温度过高，它会立马切断电流，避免电池发热甚至爆炸。

这个功能可真是让人松了一口气，毕竟安全第一嘛！1.2 省电又持久保护板的另一个妙用就是延长电池的使用寿命。

它可以根据电池的实际情况，合理分配电量。

比如，当你骑行的时候，保护板会监控每个电池单元，确保它们都在一个健康的状态下工作。

这样，不仅让你的电动车跑得更远，还能让电池“长命百岁”，真是一举两得，何乐而不为呢？2. 保护板的工作原理好，接下来咱们聊聊保护板是怎么具体工作的。

听起来可能有点复杂，但其实就是几个简单的步骤，让我们一起来拆解一下。

2.1 电压监测首先，保护板会实时监测电池的电压。

每个电池都有一个理想的电压范围，保护板就像个细心的老师，随时观察学生的表现。

一旦发现某个电池的电压超出范围，它就会发出警报，甚至切断电源，避免更大的损失。

就像你上课的时候，老师发现有人开小差，立马就会把他叫回正轨。

2.2 温度监控其次，温度监测也非常重要。

电池在充电和放电的时候，会产生热量，保护板会实时监控这个温度。

如果温度过高，保护板就会启动冷却系统，或者直接切断电流。

钜大锂电池保护板原理钜大锂电池保护板是一种关键的安全保护装置，用于监控和维护锂电池的正常工作状态。

它通过控制电流和电压，以及监测温度和电池状态来确保锂电池的安全使用。

下面将详细介绍钜大锂电池保护板的原理和工作机制。

1. 电流保护钜大锂电池保护板通过检测电流大小来保护锂电池。

当电流超过设定的阈值时，保护板会立即切断电池与负载之间的连接，以防止电流过大引发过热、短路等安全问题。

这种保护机制可以有效防止电池因过大电流而受损甚至爆炸的风险。

2. 电压保护钜大锂电池保护板还可以监测电池电压，确保电压在安全范围内。

当电池电压低于设定的最低阈值时，保护板会切断电池与负载之间的连接，防止电池过度放电而损坏。

同样地，当电池电压高于设定的最高阈值时，保护板也会切断电池的连接，以防止电池过充电导致的安全隐患。

3. 温度保护钜大锂电池保护板还配备了温度传感器，可以实时监测电池的温度。

当电池温度超过安全范围时，保护板会切断电池的连接，以防止温度过高引发火灾或爆炸。

通过及时检测和切断电池连接，保护板可以有效地保护锂电池的安全运行。

4. 电池状态监测钜大锂电池保护板还可以监测电池的状态，包括电池的容量、健康状况和充放电次数等。

通过对这些信息的监测，保护板可以提供给用户关于电池的实时状态，以便及时采取措施进行维护或更换。

总结：钜大锂电池保护板通过控制电流和电压、监测温度和电池状态等多种手段，确保锂电池的安全使用。

它可以防止电流过大、电压过高或过低、温度过高等异常情况，从而保护电池不受到损坏或安全隐患。

钜大锂电池保护板的原理和工作机制使得锂电池可以更加可靠地应用于各种领域，如电动车、移动电源和无人机等。

通过对锂电池的保护，钜大锂电池保护板为电子设备的安全运行提供了重要的保障。

锂电池保护板原理详细分析锂电池（可充型）之所以需要保护，是由它本身特性决定的。

由于锂电池本身的材料决定了它不能被过充、过放、过流、短路及超高温充放电，因此锂电池锂电组件总会跟着一块精致的保护板和一片电流保险器出现。

锂电池保护功能锂电池的保护功能通常由保护电路板和PTC等电流器件协同完成，保护板是由电子电路组成，在-40℃至+85℃的环境下时刻准确的监视电芯的电压和充放回路的电流，及时控制电流回路的通断；PTC在高温环境下防止电池发生恶劣的损坏。

普通锂电池保护板通常包括控制IC、MOS开关、电阻、电容及辅助器件FUSE、PTC、NTC、ID、存储器等。

其中控制IC，在一切正常的情况下控制MOS开关导通，使电芯与外电路导通，而当电芯电压或回路电流超过规定值时，它立刻控制MOS开关关断，保护电芯的安全。

在保护板正常的情况下，Vdd为高电平，Vss，VM为低电平，DO、CO为高电平，当Vdd，Vss，VM任何一项参数变换时，DO或CO端的电平将发生变化。

锂电池保护板原理锂电池（可充型）之所以需要保护，是由它本身特性决定的。

由于锂电池本身的材料决定了它不能被过充、过放、过流、短路及超高温充放电，因此锂电池锂电组件总会跟着一块精致的保护板和一片电流保险器出现。

锂电池的保护功能通常由保护电路板和PTC等电流器件协同完成，保护板是由电子电路组成，在-40℃至+85℃的环境下时刻准确的监视电芯的电压和充放回路的电流，及时控制电流回路的通断；PTC在高温环境下防止电池发生恶劣的损坏。

普通锂电池保护板通常包括控制IC、MOS开关、电阻、电容及辅助器件FUSE、PTC、NTC、ID、存储器等。

其中控制IC，在一切正常的情况下控制MOS开关导通，使电芯与外电路导通，而当电芯电压或回路电流超过规定值时，它立刻控制MOS开关关断，保护电芯的安全。

在保护板正常的情况下，Vdd为高电平，Vss，VM为低电平，DO、CO为高电平，当Vdd，。

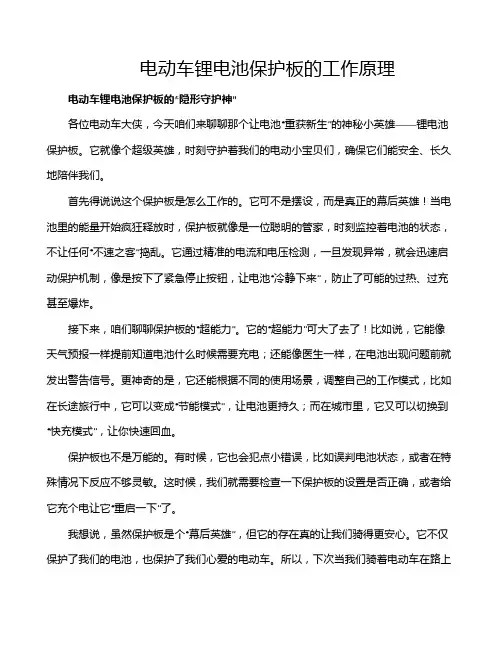

电动车锂电池保护板的工作原理电动车锂电池保护板的“隐形守护神”
各位电动车大侠，今天咱们来聊聊那个让电池“重获新生”的神秘小英雄——锂电池保护板。

它就像个超级英雄，时刻守护着我们的电动小宝贝们，确保它们能安全、长久地陪伴我们。

首先得说说这个保护板是怎么工作的。

它可不是摆设，而是真正的幕后英雄！当电池里的能量开始疯狂释放时，保护板就像是一位聪明的管家，时刻监控着电池的状态，不让任何“不速之客”捣乱。

它通过精准的电流和电压检测，一旦发现异常，就会迅速启动保护机制，像是按下了紧急停止按钮，让电池“冷静下来”，防止了可能的过热、过充甚至爆炸。

接下来，咱们聊聊保护板的“超能力”。

它的“超能力”可大了去了！比如说，它能像天气预报一样提前知道电池什么时候需要充电；还能像医生一样，在电池出现问题前就发出警告信号。

更神奇的是，它还能根据不同的使用场景，调整自己的工作模式，比如在长途旅行中，它可以变成“节能模式”，让电池更持久；而在城市里，它又可以切换到“快充模式”，让你快速回血。

保护板也不是万能的。

有时候，它也会犯点小错误，比如误判电池状态，或者在特殊情况下反应不够灵敏。

这时候，我们就需要检查一下保护板的设置是否正确，或者给它充个电让它“重启一下”了。

我想说，虽然保护板是个“幕后英雄”，但它的存在真的让我们骑得更安心。

它不仅保护了我们的电池，也保护了我们心爱的电动车。

所以，下次当我们骑着电动车在路上
飞驰时，不妨多给这位“幕后英雄”一点掌声吧！毕竟，没有它的默默付出，我们的电动车可能早就“罢工”了哦！。

锂电池保护板儿的工作原理锂电池保护板是一种起到过充保护、过放保护、短路保护、温度保护等功能的安全控制器，它主要用于对锂电池进行保护，并延长锂电池的使用寿命。

下面将详细介绍锂电池保护板的工作原理。

首先，锂电池保护板的工作原理可以分为两个方面：电路保护与信息传输。

1. 电路保护：锂电池保护板内部包含多个功能电路模块，包括过充保护、过放保护、短路保护、温度保护等。

这些电路模块通过检测锂电池的状态来控制充放电过程，并保护锂电池免受不良因素的损害。

- 过充保护：当锂电池的电压超过一定阈值时，锂电池保护板会通过电路检测到电压超过阈值，并立即切断充电电路，防止过充电给锂电池造成损伤。

具体来说，过充保护功能是通过一个比较电路实现的，当电压超过设定的过充电压阈值时，比较电路会驱动开关管断开充电回路，从而停止充电。

- 过放保护：类似过充保护，过放保护是通过电路检测锂电池电压低于一定阈值时触发，切断放电回路，以防止过度放电导致锂电池失效。

过放保护的电压阈值通常略高于锂电池的保护电压，以避免频繁触发保护。

- 短路保护：当锂电池输出短路时，锂电池保护板会快速检测到短路信号，并切断输出回路，以避免电流过大引发事故。

短路保护通常通过电流传感器进行检测，一旦检测到过大的电流，保护板将立即切断输出。

- 温度保护：锂电池在过高温度下易发生热失控、爆炸等危险情况，锂电池保护板通过温度传感器实时检测锂电池的温度，当温度超出预设范围时，保护板会采取措施，如切断充放电回路或进行温度报警。

2. 信息传输：除了电路保护外，锂电池保护板还通过信息传输与主控芯片或充电管理控制器进行通信，以实现智能化管理和控制。

- voltage sense电路：通过电压传感器感知锂电池的电压，经过A/D转换后将电压信号传递给主控芯片或充电管理控制器。

- current sense电路：通过电流传感器感知锂电池的放电电流或充电电流，并进行A/D转换后传输给主控芯片或充电管理控制器，以实现对电流的实时监测和控制。

锂电池保护板的工作原理
锂电池保护板是一种用于保护锂电池电池芯的电子设备。

它的工作原理可以简单地描述为以下几个步骤：
1. 电池电压监测：锂电池保护板会不断地监测锂电池的电压情况。

通过电压检测电路，可以实时测量电池的电压值。

2. 过充保护：当锂电池的电压超过预设的安全电压上限时，保护板会立即采取措施，防止过充。

它会切断电池与外部电路的连接，从而停止充电过程。

3. 过放保护：同样地，当锂电池的电压低于预设的安全电压下限时，保护板会防止电池过放。

它会切断电池与负载电路的连接，以防止电池继续放电。

4. 短路保护：如果发生电池短路情况，保护板会立即切断电池与负载电路的连接，以防止电池因过大的电流而受损。

5. 温度保护：有些锂电池保护板还具备温度保护功能。

当电池温度超过一定的安全温度范围时，保护板会自动切断电池与外部电路的连接，以防止电池过热。

总之，锂电池保护板通过不断监测电池的电压和温度，并采取相应的保护措施，保障锂电池的安全运行。

它可以防止过充、过放、短路和过热等电池问题，从而延长锂电池的使用寿命并确保用户的安全。

锂电池保护板的原理与作用锂电池保护板是用于锂电池组的电池管理系统中的一个重要部分。

它通过监测电池组的电压、温度和电流等参数，对电池组进行保护和管理，确保电池组的安全性和性能稳定性。

锂电池保护板的工作原理是基于一系列的电子元件和电路设计。

主要是通过检测电池组的电压、温度和电流等参数，将这些信息传递给控制芯片，控制芯片根据设定的保护参数，判断电池组是否正常工作。

当电池组处于安全范围内时，保护板不做任何处理；当电池组超出设定的保护范围时，保护板会采取相应的措施，保护电池组的安全。

锂电池保护板的作用主要体现在以下几个方面：1. 电池保护功能：锂电池保护板可以监测电池组的电压和温度等参数，当电池组电压过高或过低、温度异常时，保护板会及时切断电池组与外部电路的连接，以避免电池组过放或过充，减少火灾和爆炸的风险。

2. 均衡功能：由于电池组中每个单体电池的电压和容量可能存在差异，长期使用会导致电池组内部的不平衡，降低电池组的整体性能和寿命。

锂电池保护板的均衡功能可以通过将电池组中产生的多余能量从电压较高的电池均匀地转移到电压较低的电池上，达到均衡电池组各个单体电池之间的电压，延长电池组的使用寿命。

3. 充电和放电管理：锂电池保护板可以控制电池组的充电和放电过程，避免过充和过放，保证电池组的安全和稳定性。

在充电过程中，保护板可以检测电池组的电压和电流，以及充电器的输出电压和电流，根据设定的保护参数控制充电器的工作状态；在放电过程中，保护板可以检测电池组的电压和电流，以及负载的工作状态，当电池组电压过低时，保护板会停止放电，以保护电池组的安全。

4. 温度控制：锂电池的工作温度范围是比较狭窄的，过高或过低的温度都会影响电池的性能和寿命。

锂电池保护板可以通过与温度传感器的配合，实时监测电池组的温度，当温度超出设定的安全范围时，保护板会采取相应的措施，如停止充放电等，以防止电池组过热或过冷，确保电池组的安全运行。

总之，锂电池保护板在锂电池组的运行过程中起着重要的保护和管理作用。

具体的来说，锂电池保护板的主要作用究竟是什么？
大家都知道锂电池保护板可以说是锂电池组中不可或缺的一部分，但是对于它的作用大多数人都可以说是一知半解。

因此，下面，恒创兴就给大家简单介绍一下锂电池保护板的主要作用究竟是什么。

假冒伪劣的锂电池存在严重的质量问题，这些锂电池极有可能出现过充、过放问题，从而引起爆炸，也极有可能发生内部电路短路而引起爆炸。

但是有一种产品能有效的防止锂电池的过充、过放和内部电路短路，它就是锂电池的保护板。

锂电池保护板的主要作用是：
一、锂电池保护板可以隔离数个锂电池，避免造成电路短路的原因。

锂电保护板具有保护电池，防止电池过充的作用。

在外部电源持续快速地给电池充电时，锂电池保护板起到了保护作用；而在内部电源达到饱和状态时，锂电池保护板内部电路自动切断外部电源以进行快速充电。

使外部电源无法进入电池呢？正因为如此，锂电池护板就是为了保护电池过充。

二、锂电池在过度放电时，其内存储器会发生质变，此时锂电池保护板就能察觉到这一点，迅速切断放电电源，使锂电池不致全部放电，从而确保锂电池内部电流稳定，避免锂电池放电过热。

三、锂电池的保护板必须与其配套使用，保护板的作用主要是保护充电型电池的电芯，保持电池在充放电过程中的安全稳定，对整个锂电池电路系统的性能起着至关重要的作用。

找电源工作--------上电源英才网详谈锂电池保护板工作原理锂电池保护板根据使用IC,电压等不同而电路及参数有所不同,下面以DW01 配MOS管8205A进行讲解:锂电池保护板其正常工作过程为:当电芯电压在 2.5V至 4.3V之间时，DW01 的第1脚、第3脚均输出高电平(等于供电电压)，第二脚电压为0V。

此时DW01 的第1脚、第3脚电压将分别加到8205A的第5、4脚，8205A内的两个电子开关因其G极接到来自DW01 的电压，故均处于导通状态，即两个电子开关均处于开状态。

此时电芯的负极与保护板的P-端相当于直接连通，保护板有电压输出。

2.保护板过放电保护控制原理:当电芯通过外接的负载进行放电时,电芯的电压将慢慢降低,同时DW01 内部将通过R1电阻实时监测找电源工作--------上电源英才网电芯电压,当电芯电压下降到约 2.3V时DW01 将认为电芯电压已处于过放电电压状态，便立即断开第1脚的输出电压，使第1脚电压变为0V，8205A内的开关管因第5脚无电压而关闭。

此时电芯的B-与保护板的P-之间处于断开状态。

即电芯的放电回路被切断，电芯将停止放电。

保护板处于过放电状态并一直保持。

等到保护板的P 与P-间接上充电电压后，DW01 经B-检测到充电电压后便立即停止过放电状态，重新在第1脚输出高电压，使8205A内的过放电控制管导通，即电芯的B-与保护板的P-又重新接上，电芯经充电器直接充电。

4.保护板过充电保护控制原理:当电池通过充电器正常充电时,随着充电时间的增加,电芯的电压将越来越高，当电芯电压升高到4.4V时,DW01 将认为电芯电压已处于过充电电压状态，便立即断开第3脚的输出电压，使第3脚电压变为0V，8205A内的开关管因第4脚无电压而关闭。

此时电芯的B-与保护板的P-之间处于断开状态。

即电芯的充电回路被切断，电芯将停止充电。

保护板处于过找电源工作--------上电源英才网充电状态并一直保持。

锂电池保护板原理
锂电池保护板原理是通过监测电池的电压和电流，并根据设定的保护参数，实现对锂电池进行保护的一种电路板。

其主要工作原理包括以下几个方面：
1. 电池欠压保护：当锂电池的电压下降到设定的欠压保护阈值时，保护板会立即切断电池与负载电路之间的连接，以防止电池继续被放电，从而保护电池的正常使用和延长寿命。

2. 电池过压保护：当锂电池的电压上升到设定的过压保护阈值时，保护板会切断电池与充电电路之间的连接，以避免电池过充，从而降低电池因充电过程中的损坏和安全风险。

3. 电池过流保护：当锂电池充电或放电时，电流超过设定的过流保护阈值时，保护板会及时切断电池与负载电路之间的连接，以防止电池的短时间放电或充电过程中超负荷工作，从而保护电池的安全稳定运行。

4. 温度保护：保护板内部会设置一个温度传感器用于监测电池温度，当电池温度升高到一定的温度阈值时，保护板会触发保护机制，切断电池与加载电路之间的连接，以防止电池因过热而损坏或引发安全事故。

总结起来，锂电池保护板通过监测电池的电压、电流和温度等参数，实现对锂电池的欠压、过压、过流和温度等方面的保护，确保电池的安全可靠运行，同时延长锂电池的使用寿命。

锂电池保护板的工作原理锂电池保护板是一种非常重要的电子元件，可用于保护锂离子电池的电路安全。

它可以保护电池免受过充、过放、短路和过流等因素的影响，从而延长电池的寿命和安全性能，同时保证充电和放电的稳定性。

在本文中，我们将详细探讨锂电池保护板的工作原理以及其在锂电池中的应用。

锂电池保护板的工作原理：锂电池保护板是一种电子控制器，由单片机、电路和程序等组成。

它通常用于3.7V锂离子电池、聚合物锂离子电池、锂铁电池等电池的保护。

锂电池保护板的主要功能是监测电池的电流、电压、温度和状态，当出现异常情况时，它可以自动切断电源，从而保护电池安全。

锂电池保护板的工作原理如下：1. 电池电压监测锂电池保护板通过测量电池电压来监测电池电量，当电池电压过高或过低时，它会关闭充电或放电电路，保护电池不受过充或过放的影响。

2. 电池电流监测锂电池保护板在充电和放电过程中，通过测量电流来监测电池状态。

当电流过大或过小时，它会关闭充电或放电电路，以避免电池的过流或欠流现象。

3. 温度监测锂电池在充电和放电过程中会发热，因此锂电池保护板通过测量电池的温度来监测电池状态。

当电池温度过高时，它会关闭充电或放电电路，保护电池免受过热的影响。

4. 电池状态监测锂电池保护板还可以监测电池的状态，例如电池是否有外力损伤、电池是否失效等。

当发现异常情况时，它会启动保护机制，保护电池安全。

5. 过充保护当电池电压超过标准值时，锂电池保护板会关闭充电电路，以避免电池过充，保护电池安全。

6. 过放保护当电池电压低于标准值时，锂电池保护板会关闭放电电路，以避免电池过放，保护电池安全。

7. 短路保护当电池出现短路时，锂电池保护板会自动切断电源，以避免电池过大的电流造成更严重的损害。

8. 过流保护当电池电流过大时，锂电池保护板会自动切断电源，以保护电池不受过流的损害。

锂电池保护板在锂电池中的应用：锂电池保护板广泛应用于各种锂离子电池中，例如可充电闹钟、可充电电动工具、无人机、电动车、电动自行车、笔记本电脑等。
