剪力墙是建筑物中的一种主要结构元素，主要用于抵抗水平荷载和地震作用。
它的厚度是设计中的一个重要参数，直接影响到建筑物的稳定性和安全性。
剪力墙的标准厚度通常根据建筑物的高度、用途和地理位置等因素来确定。
在中国，根据《建筑抗震设计规范》（GB 50011-2010）的规定，剪力墙的厚度一般有以下几种规格：
1.当建筑物高度小于或等于30米时，剪力墙的厚度一般为160mm、
200mm、250mm、300mm等。
2.当建筑物高度大于30米且小于或等于150米时，剪力墙的厚度一般
为200mm、250mm、300mm、400mm等。
3.当建筑物高度大于150米时，剪力墙的厚度应根据具体计算结果确
定，但最小厚度不得小于300mm。
此外，剪力墙的厚度还应根据其位置和受力情况进行调整。
例如，对于位于角部或边缘的剪力墙，由于其受力较大，其厚度应适当增加；对于位于中间部位的剪力墙，其厚度可以适当减小。
在实际应用中，剪力墙的厚度还需要考虑到施工条件和经济性等因素。
例如，如果施工条件较差，或者为了节省材料成本，可以适当减小剪力墙的厚度。
但是，必须确保剪力墙的厚度满足建筑物的稳定性和安全性要求。
总的来说，剪力墙的标准厚度是一个复杂的问题，需要根据多种因素进行综合考虑。
在设计和施工过程中，必须严格遵守相关的规范和标准，确保剪力墙的厚度既满足建筑物的稳定性和安全性要求，又具有良好的经济性。

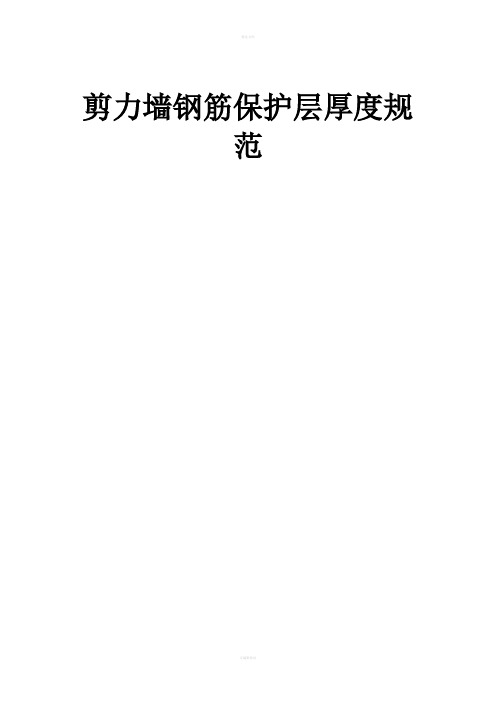

剪力墙钢筋保护层厚度规范篇一：钢筋保护层厚度规范钢筋保护层厚度分析分享保护层指的是混凝土上面那层小部分垫层。
混凝土保护层是指混凝土构件中，起到保护钢筋避免钢2.关于厚度的规定第9.2.2条处于一类环境且由工厂生产的预制构件，当混凝土强度等级不低于C20时，其保护层厚度可按本规范表9.2.1中规定减少5mm，但预应力钢筋的保护层厚度不应小于15mm;处于二类环境且由工厂生产的预制构件，当表面采取有效保护措施时，保护层厚度可按本规范表9.2.1中一类环境数值取用。
预制钢筋混凝土受弯构件钢筋端头的保护层厚度不应小于10mm;预制肋形板主肋钢筋的保护层厚度应按梁的数值取用。
第9.2.3条板、墙、壳中分布钢筋的保护层厚度不应小于本规范表9.2.1中相应数值减10mm，且不应小于10mm；梁、柱中箍筋和构造钢筋的保护层厚度不应小于15mm.第9.2.4条当梁、柱中纵向受力钢筋的混凝土保护层厚度大于40mm时，应对保护层采取有效的防裂构造措施。
处于二、三类环境中的悬臂板，其上表面应采取有效的保护措施。
第9.2.5条对有防火要求的建筑物，其混凝土保护层厚度尚应符合国家现行有关标准的要求。
处于四、五类环境中的建筑物，其混凝土保护层厚度尚应符合国家现行有关标准的要求。
第10.1.2条国家标准 GB50204—2002《混凝土结构工程施工质量验收规范》规定必须对重要部位进行结构实体检验，主要检验混凝土强度和钢筋保护层厚度。
钢筋保护层厚度检验，需要对重要构件，特别是悬挑梁和板构件，以及易发生钢筋位移、易露筋的部位，采用非破损（用先进的钢筋保护层厚度测定仪）或局部破损的方法检验。
此时，纵向受力钢筋保护层厚度的允许偏差，对梁类构件为-7—+10mm；对板类构件为-5—+8mm。
钢筋保护层厚度检验的合格点率为 90%及以上时为合格。
当合格点率小于 90%，但不小于 80%，可再抽取相同数量的构件检验，当两次抽减总和计算的合格点率为 90%及以上时才能判为合格。
剪力墙钢筋保护层厚度控制指引
二、现场设置要求
为了既保证效果又节约钢筋用量，通过试验确定按@800×800矩形布置效果较好。
布置原则：当纯剪力墙长度（不含暗柱）≤800mm时，不设置双F筋，依靠暗柱主筋和箍筋配合作用来保证钢筋保护层厚度，当纯剪力墙长度＞800mm时，竖向以距离柱边400mm起步，水平距楼层400mm起步，每隔相应间距放置并采用扎丝绑扎一个双F筋，均为矩形布置。
三、制度执行要求
该保护层控制措施要求各工程部强制推行，凡保护层厚度合格率低于90％的，必须采取有效控制措施，原则上须采用双F筋做法。
可以允许施工单位增加其他措施，但方案必须先行报审，且现场对已完成混凝土进行保护层检测，确保保护层厚度合格率达到90％以上，方可大面积使用。
2016年QC成果课题名称：提高混凝土结构钢筋保护层厚度合格率单位名称：华恒建设集团有限公司小组名称：宁波梅山保税港区三创基地研发园一期II标段项目QC小组撰稿人：罗久强时间：二○一六年十二月提高混凝土结构钢筋保护层厚度合格率宁波梅山保税港区三创基地研发园一期II 标段项目QC 小组1、工程概况工程名称宁波梅山保税港区三创基地研发园一期II 标段项目建设单位宁波梅港海洋投资有限公司施工单位华恒建设集团有限公司建筑面积总建筑29690.13㎡。
单体数量1个地下一层制表人： 制表时间：2016年5月10日2、小组简介小组名称宁波梅山保税港区三创基地研发园一期II 标段项目QC 小组课题类型现场型小组注册好HHC-2016-5课题注册号HHC-2016-5K 注册日期2016年5月1日活动时间2016年5月1～2016年7月31日小组成员10人QC 知识教育时间30学时/人序姓 名性别年龄学历职 务主要分工组内职务1陈国民男42本科项目经理全面负责组长2男50大专公司质安监管组员3钱善飞男44本科技术负责技术负责组员4罗久强男45本科总施工方案实施组员5杨江涛男45本科施工员方案实施组员6李学平男30本科安全员方案实施组员7周东杰男37本科安全员数据收集/制图组员8虞妙红女31本科质量员数据统计组员9男42大专班组长方案实施组员10董迪男42大专资料员方案实施组员2016年循环阶段5月6月7月8月序号日期内容1～1516～311～1516～311～1516～3111516～311选择课题2现状调查3设定目标4原因分析5要因确认6制定对策P7对策实施D8效果检查C制表人： 周东杰 制表时间：2016年5 月11日制表人：周东杰 制表时间：2016年5月11日9巩固措施10总结打算A三、选题理由4、现状调查小组成立后，我们QC小组成员于2016年5月18日对本工程正在施工的主体的钢筋保护层控制进行了调查和分析，如见下表：1、调查分析问题统计表序号检查项目总检测数（个）合格点（个）不合格点（个）不合格率（%）1梁墙柱侧面保护层69472231.9%2梁柱板节点部位保护层605646.7%3板底保护层423937.1%制表人：周东杰 制表时间：2016年5月19日按以上分析的数据，我们绘制了钢筋保护层质量缺陷统计表，如下表：质量缺陷统计表制表人：周东杰 制表时间：2016年5月21日根据以上统计针对钢筋保护层质量缺陷分布的31个不合格点，绘制如下饼分图：13%制表人：周东杰 制表时间：2016年5月23日2、设定目标依据分析：通过以上图示归纳出症结：钢筋保护层缺陷主要分布于梁墙柱侧面保护层，累计频率达到70.97%，是问题的主要症结。
提高剪力墙砼成型质量QC提高剪力墙砼成型质量QC一、引言剪力墙是钢筋混凝土结构中常用的承载结构体系之一，通常用于提供建筑物的抗震性能。
保证剪力墙砼成型质量是确保结构安全稳定的关键。
本文档旨在提供剪力墙砼成型质量QC的详细指导，帮助工程施工人员提高质量控制水平。
二、材料选择1. 水泥：选用符合国家标准的普通硅酸盐水泥，注意检查生产日期和质量证明文件。
2. 砂：使用细度模数适中的河沙，并经过洗净处理。
3. 骨料：选择坚硬、无腐蚀性的骨料，确保配合比满足要求。
4. 添加剂：按照设计要求选择适当的添加剂，并注意其掺入比例。
三、模板设计1. 模板材料：选择强度高、刚性好的模板材料，并进行防腐处理。
2. 模板搭设：按照设计图纸要求搭设模板，并合理设置支撑，确保模板的稳定性和准确性。
3. 模板表面处理：对模板表面进行清洁、涂刷防粘剂，防止混凝土粘结。
四、钢筋布置1. 钢筋选用：按照设计要求选择符合标准的钢筋材料，并进行质量抽检。
2. 钢筋加工：采用机械化加工设备对钢筋进行剪切、弯曲和焊接加工，保证尺寸和弯曲控制的准确性。
3. 钢筋绑扎：进行钢筋绑扎时，要注意力的均匀分配、节点的连接牢固，确保钢筋的紧固度和精确位置。
五、混凝土搅拌与浇筑1. 配合比设计：根据设计要求和实际情况，合理确定混凝土的配合比例，并进行试验验证。
2. 搅拌设备：使用质量可靠的搅拌设备，搅拌时间和速度要符合要求，确保混凝土的均匀性和细度。
3. 浇筑方法：采用适当的浇筑方法，如泵送、倒桶等，控制浇筑速度和浇注厚度，防止混凝土流振和分层。
六、养护措施1. 温度控制：根据气候条件，采取适当的温度措施，如覆盖保温材料等，确保混凝土的养护温度。
2. 湿度控制：保证混凝土的湿润，使用覆盖物或喷水等方法，防止水分的蒸发。
3. 养护时间：严格按照设计要求和混凝土强度等级确定养护时间，避免提前拆模或施加荷载。
七、质量控制要点1. 工艺管理：建立完善的质量管理体系，明确施工工艺和责任分工，确保各个环节的质量可控。
剪力墙、柱、板配筋率剪力墙（纯剪力墙）1剪力墙截面一般部位墙厚度，一二级不应小于160mm且不宜小于层高或无支长度的1/20，三四级不应小于140mm且不宜小于层高或无支长度的1/25。
无端柱或翼墙时，一二级不宜小于层高或无支长度的1/16；三四级不宜小于层高或无支长度的1/20。
2底部加强区墙厚度一二级不应小于200mm且不宜小于层高或无支长度的1/16；三四级不应小于160mm且不宜小于层高或无支长度的1/20。
无端柱或翼墙时，一二级不宜小于层高或无支长度的1/12；三四级不宜小于层高或无支长度的1/16。
3参数指标轴压比一级时9度不宜大于0.4，7、8度时不宜大于0.5；二三级时不宜大于0.6（此项需在建模阶段控制）。
剪力墙配筋率一二三级抗震墙的竖向、水平分布筋最小配筋率均不应小于0.25%，四级抗震墙分布筋最小配筋率不应小于0.20%。
；部分框支剪力墙结构的落地剪力墙底部加强区竖向和水平分布筋配筋率不应小于0.3%。
剪力墙分布筋布置1》剪力墙的竖向和水平分布筋间距：不宜大于300mm，部分框支剪力墙结构的落地剪力墙底部加强区竖向和水平分布筋间距不宜大于200mm；2》分布筋直径：不宜大于墙厚的1/10，且不应小于8mm，竖向筋直径不宜小于10mm；拉筋间距不宜大于600mm，直径不应小于6mm。
4边缘构件：约束边缘构件和构造边缘构件轴压比对于剪力墙结构，底部楼层墙肢截面的轴压比，一级（9度）大于0.1、一级（7、8度）大于0.2、二三级大于0.3时需设置约束边缘构件，小于以上情况均设构造边缘构件。
构造边缘构件截面尺寸按照《高规》图7.2.16确定，注意不要按照《抗规》确定截面尺寸，因为《抗规》中构造约束边缘构件的长度比《高规》短；纵向钢筋配筋率及箍筋直径和间距均按《抗规》表6.4.5-1取用即可，构造边缘构件箍筋无体积配箍率要求。
约束边缘构件约束构件根据轴压比和所在墙体的类型及长度确定约束边缘构件长度，在结合规范中的图示来确定最终的约束边缘构件截面尺寸；纵筋配筋量直接PKPM计算结果配筋，最小配筋量结合《抗规》表6.4.5-3确定；箍筋结合《抗规》表6.4.5-3中，有轴压比查配箍率特征值，进而得出体积配箍率最小值；箍筋间距也查该表。
剪力墙qc保护层厚度截面尺寸运用QC方法控制剪力墙钢筋保护层厚度及截面尺寸小组名称：荣成市住宅公司第五项目部QC小组日期：2014年8月8日一、基本概况 1、工程概况石岛亲海花园住宅小区工程，由丰荟房地产开发有限公司投资兴建，我单位总承包工程共计2栋住宅楼，工程总建筑面积16000m2，建筑地下一层，地上十八层，标准层层高3.1m ，本工程为高层建筑，主体结构全部为剪力墙结构，外墙为300厚剪力墙，内墙墙体均为200厚剪力墙。
剪力墙结构施工过程中为确保结构安全，剪力墙截面尺寸及钢筋定位为施工的重中之重，本工程单层剪力墙长度累计约100m ，工程共计施工剪力墙总长度约3600m 。
如何在加快施工进度过程中既能够节约成本又能够很好的控制以上两个问题成为本工程施工重点及难点之一。
2、小组简介 小组名称 荣成市住宅公司第五项目部QC 小组课 题 控制剪力墙钢筋保护层厚度及截面尺寸 创新型成立日期 2011年3月注册登记号RCZZ05-2015-03一小组成员 姓名 性别 年龄 文化程度 QC 小组职项目部职务 孙金辉男 33 大专 组长 项目经理 刘涛 男 52 高中 组员 项目工程师 王兴新 男 49 大专 组员 施工员 王玉龙男26 大专 组员 技术员 王祥宇 男26 大专 组员 质检员 孙德州 男 47 高中 组员 保管员 徐军 男47大专组员施工班组长活动时间 2014年4月——2014年8月 平均接受QC 教育70课时QC 教育方式培训与交流三、设定目标1、剪力墙钢筋保护层厚度偏差在规范允许范围之内。
2、剪力墙混凝土施工完成后截面尺寸偏差均符合规范要求。
四、提出方案并确定最佳方案1、提出方案根据以往施工经验及传统施工方法，在剪力墙模板支设过程中加设支撑以确保剪力墙截面尺寸符合设计要求，剪力墙钢筋定位采用定位卡箍进行定位：方案一：模板支撑采用传统模式的Φ8钢筋支撑，剪力墙钢筋垫块采用塑料卡箍进行定位：分析：钢筋支撑采用现场钢筋原材料，进过加工成长度为20cm或30cm长（适用剪力墙厚），在剪力墙模板组装用扎丝将其固定在剪力墙钢筋上，确保加固模板时其在内起到限位作用，再在外侧剪力墙水平钢筋上加入卡箍进行钢筋限位。
施工时，此方法需钢筋工配合进行施工钢筋支撑，施工步骤较为繁琐，钢筋必须绑扎牢固，极易出现钢筋打斜现象，并且由于钢筋较细，容易对模板造成损伤，加快模板更换，对钢筋原材也造成了浪费。
按照Φ8钢筋现市场价格，20cm长材料价格约为0.4元左右。
塑料卡箍价格为0.1元/个。
方案二：模板支撑采用Φ16PVC管内灌注水泥砂浆，剪力墙钢筋垫块采用塑料卡箍进行定位分析：将Φ16PVC管截成需要的20cm长或30cm长（适用剪力墙厚），再将水泥砂浆灌入其中，待其凝固后当做模板支撑使用，使用方法同方案一中的钢筋支撑使用方法。
该做法较方案一中的方法节省了钢筋原材，但极易出现砂浆未灌满现象，造成施工质量下降，并且经工地现场实际操作，每人每天制作20cm长根数大约在300根左右，人工资为100元/天，加上材料费后，每根成本大约在0.5元左右。
塑料卡箍价格为0.1元/个。
方案三：模板支撑采用现市场上的水泥砂浆支撑同时可当做钢筋的定位垫块，节省了塑料定位卡箍。
如图：分析：如图所示的水泥支撑采用高强水泥砂浆制作，长度可根据剪力墙厚度进行加工，水泥支撑两侧带有钢筋定位卡槽，架立在剪力墙两侧水平钢筋上，确保剪力墙钢筋位臵正确并且满足保护层厚度要求。
该方法为成品料进入现场，根据施工现场需要进行采购，无需现场二次加工，不但起到了模板支撑的作用，而且还同时省去了塑料钢筋卡箍的钢筋定位。
市场价格在0.3元左右。
2、确定最佳方案方案提出后，小组成员针对两个方案分别在经济性、操作性、可靠性三个方面进行了分析评价并打分，其中每项满分为10分，结果见下表：项目方案经济性操作性可靠性综合得分选定方案方案一8 8 7 23 不选方案二7 7 8 22 不选方案三9 9 9 27 选定通过打分表，我们可以看出，方案三在经济性、操作性及可靠性上均优于其他方案，同时在综合得分高于其他方案，因此选定方案三。
五、制定对策序号对策措施目标责任人完成时间1 明确交底召开专题会议向施工员、质检员、施工班组长仔细讲解水泥支撑的使用方法各级管理人员、施工班组长、操作人员掌握水泥支撑的使用方法王祥宇王玉龙2014年4月20日2 材料采购根据施工图纸，提前做出材料采购计划，并且选出合格材料供应商进行择优采购确保材料均为合格产品，满足施工要求孙德州孙金辉刘涛2014年4月18日3 安装水泥支撑支设模板在剪力墙钢筋绑扎完成间距40cm-60cm加设水泥支撑，支设并加固剪力墙模板水泥支撑的加设保证数量及位臵正确，模板支设完成后截面尺寸偏差符合规范要求徐军刘涛2014年4月25日4 砼浇筑模板及钢筋均为施工完成后浇筑砼，并振捣密实确保剪力墙钢筋及砼截面尺寸偏差均符合设计及规范要求刘涛徐军王玉龙2014年5月20日六、对策实施实施一：明确交底施工前组织施工员、质检员、施工班组长进行交底。
明确水泥支撑的使用方法及使用部位。
具体为：剪力墙钢筋绑扎完成并验收合格后，在支设剪力墙模板前加设水泥支撑根据墙厚度不同使用不同规格的水泥支撑间距40cm-60cm，按照钢筋竖向间距两排水平钢筋，横向间距4排竖向钢筋加设，尽可能将水泥支撑固定牢固后支设模板，杜绝浪费材料的现象。
实施二：材料采购根据现有施工图纸，由技术员计算出供需要几种水泥支撑，每种水泥支撑需要的具体数量，由材料部门进行采购，所采购的产品必须有合格证，保质保量供应到施工现场，并且由技术员与质检员在材料进场做好质量验收材料采购计划表规格数量墙200厚120000个墙250厚20000个墙300厚10000个实施三：安装水泥支撑并支设模板在剪力墙钢筋绑扎施工并且验收合格后，进行安装水泥支撑，水泥支撑安装位臵必须确保剪力墙内外水平钢筋在同一高度，本工程水泥支撑安装间距为按照对拉螺栓间距进行加设水平50cm宽，竖向40cm高，并且确保每个对拉螺栓位臵安装一道水泥支撑，安装完成的水泥支撑两侧卡槽必须牢固卡在水平筋内，模板安装过程中避免冲撞剪力墙钢筋造成水泥支撑位移，并且在加固过程中保证每个水泥支撑均起到支撑作用均匀受力。
实施四：浇筑混凝土待钢筋模板均施工完成并通过验收，剪力墙截面尺寸符合设计要求后施工浇筑混凝土，在浇筑过程中做到均匀振捣，避免漏振出现蜂窝麻面，浇筑砼完成后，剪力墙截面尺寸均符合规范要求，剪力墙钢筋轴线位臵偏差及保护层厚度偏差均在规范要求范围之内。
七、效果检查砼浇筑完毕，拆模后，我们对现场实体进行了抽样检查，检查中剪力墙截面尺寸偏差均符合规范要求。
并且在我方施工的8栋单体，主体验收的钢筋保护层厚度检测中，所测各点均在允许偏差范围之内。
同时，我们还对剪力墙截面尺寸及钢筋保护层厚度进行了检查。
结果如下表：结果项目实测合格不合格合格率备注允许偏差剪力墙厚度偏差（+5，-8mm）20 20 0 100%截面尺寸及轴线位置偏差采用量尺检查；剪力墙钢筋保护层厚度偏差（+3，-3mm）10 20 0 100%经检查，剪力墙钢筋保护层厚度及截面尺寸均符合规范要求，各项指标均满足设定目标。
至此，QC小组圆满完成了QC课题。
效果比较二：经济效益比较：支撑人工费支撑材料费钢筋限位单价方案一0.1元/个0.4元/个0.1元/个0.6元/个方案一0.35元/个0.2元/个0.1元/个0.65元/个方案一0元0.26元0元0.26元/个撑约15万个，节省塑料卡箍15万个，在此项材料中节约费用51000元，为公司及项目部创造了较大的经济效益。
效果比较三：通过在整个QC活动中的集思广益、共同努力，在解决施工难题、完成施工任务的同时，也增强了我们QC小组成员的团队精神，使我们小组成员在个人能力、QC知识、管理水平、质量意识、团队精神等各方面能力都较以前有了一定的提高，同时为以后类似工程施工打下良好的基础。
小组自我评价雷达图。
通过QC小组成员的积极创新、不懈努力，剪力墙的施工质量得到了保证，赢得了甲方、监理对项目部的一致好评，从而提高了公司的社会信誉。
八、巩固及标准化通过本次QC活动，我们QC小组在成功控制了剪力墙钢筋保护层厚度及截面尺寸方面质量的同时，还将这种做法进行了归纳总结，其主要流程如图：九、体会及今后打算通过本次活动，使我们小组成员认识到集思广义，对处理问题、解决问题起到的关键作用；对问题的讨论，使小组成员充分发挥了各自的主观能动性，激发了大家参与解决问题的积极性；QC小组成员包括了项目经理、技术负责人、施工员、质检员、技术员及施工班组长，通过共同讨论问题，解决问题，提高了大家的质量意识，从而保证了施工的高标准、高质量；本次活动，给我们QC小组成员积累了一定的解决问题的经验、解决问题的方法，使我们各自的专业技能有了进一步提高；本次课题成功控制了剪力墙钢筋保护层厚度及截面尺寸的质量，在今后的工程中，我们将坚定不移的展开QC活动，发扬QC活动的优点，运用QC方法解决工程中的实际问题，本小组计划将以提高剪力墙门窗尺寸施工质量为课题开展QC活动。
