现浇混凝土楼板钢筋保护层厚度质量控制 PPT

格式：ppt
大小：6.48 MB
文档页数：15

下载文档原格式

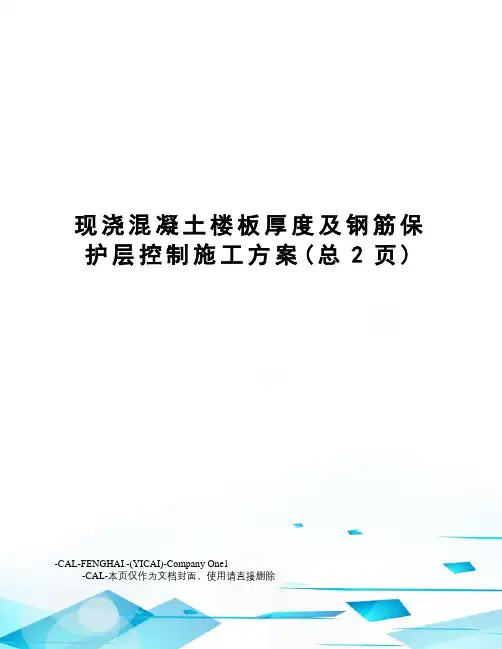

现浇混凝土楼板厚度及钢筋保护层控制施工方案

现浇混凝土楼板厚度及钢筋保护层控制施工方案(总2页)-CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除现浇混凝土楼板厚度及钢筋保护层控制施工方案1、钢筋位置及保护层控制1) 钢筋安装（1）保护层控制可用专用塑料垫块（2）框架柱、墙板采用定位箍筋，并且焊牢固，即可保证保护层的厚度又能保证主筋的位置。

该箍筋在浇筑混凝土时在柱、墙根部使用，框架柱、墙主筋中间部分采用专用塑料垫块。

（3）梁板上部受力筋是检查的重点，规范要求合格率必须达到90％，且最大偏差不大于1.5倍允许偏差，方为该项符合要求。

梁底可用专用塑料垫块配合预制混凝土垫块使用，梁侧面用塑料垫块保证保护层，梁上部受力负筋需注意在梁柱、梁梁交接部位位置准确，保护层允许偏差范围内。

板底部受力筋用塑料垫块垫起，从梁边30CM处垫起交叉间距<1米；板上部受力负筋必须和水电配管等交叉工序时必须采取防板负筋变形措施，先安装配管，再扎板负筋，架设马镫走道。

严格控制钢筋保护层，梁25MM、柱为30MM，板为15MM。

（4）3：梁头、梁边、柱边墙板的保护层是控制的重点，要加强注意。

2) 节点处理（1）框架柱核心区箍筋是检查重点，该处箍筋间距必须符合要求，内环箍筋不得缺失。

（2）梁柱交接处钢筋得位置，必须正确，应为“柱筋包梁筋”且箍筋与主筋绑扎要到位。

（3）梁板钢筋得锚固必须符合要求，边跨板负筋的锚固长度不得小于35倍的钢筋直径。

（4）施工缝、后浇带钢筋必须保证主筋的位置用垫块或垫木支好。

（5）二排钢筋的位置必须保证不小于主筋直径，且不应小于25MM，可用钢筋托架保证，吊筋弯起点必须保证，且平直段必须保证。

（6）大于4米的板必须起拱，并注意及时复查总结经验。

3) 钢筋的连接（1）连接点位置必须正确，应在受力较少的部位。

（2）梁柱连接选用套筒机械连接，梁板直径小于16钢筋选择搭接，连接时纵向受拉钢筋接头百分率必须小于50％。

现浇混凝土结构钢筋保护层控制QC成果(PPT)

3.以这个QC小组活动为起点，不断在本工程其他分项展开QC全面质量管理活动，不断提高主体工程施工质量。下一步，我们计划进行《填充墙裂缝控制》活动攻关，把对新技术、新材料、新工艺的应用采用过程方法提高到一个新的水平。
谢谢各位！
九、成果及效益·····································10
十、巩固措施·········································11 十一、总结回顾及下一步打算················12
现浇混凝土结构钢筋保护层控制
一、工程简介
2.要因确认：根据以上末端因素，结合工程现场条件，QC小组开会对末端因素逐条分析确认结果如下：
制表人：**
制表时间：2006年10月11日
六、制定对策：
Байду номын сангаас
对策表
制表人：**
制表时间：2006年 10月11日
七、实施对策
1.由**负责制定现浇板钢筋保护层控制塑料定型垫块安装操作规程以及安装间距。
一层为书库，检索大厅和阅南北两侧为览、实训教学阅览、实训用房，三层为教学用房王茂林藏书室
多功能报告厅（266座）、实训教学
南北两侧为阅览、实训计算机教
教学用房
室
建筑物耐火等级
二级
抗震设防烈度等级
八度
二、小组概况
为了推行全面质量管理，确保钢筋分项工程的施工质量，我项目部于2006年 9 月 8 日成立了以公司领导、分公司领导以项目部为组长的QC小组。根据确保结构迎泽杯的工程质量目标，确定了QC活动的目标，积极开展QC小组活动。通过QC小组的活动，解决施工过程中的难点，形成企业施工工法，经过不断持续改进，将施工质量提升到一个更高的境界。在公司领导的指导下， QC小组立足于“小、实、活、新”充分利用各种统计技术，积极运作并取得了较好的活动成果。

现浇梁施工安全、质量控制要点PPT课件

1现浇梁施工安全质量主要风险控制要点及相关案例中铁十二局集团第七工程有限公司安全质量环保部2013年12月9日王松悬臂浇筑法施工历史发展logo前言现浇梁因其整体性好外形美观跨度大行车舒适等优点在公路和铁路桥梁中得到广泛使用但是其模架及支撑体系是重大伤亡事故的多发领域特别是支架在浇筑中发生坍塌事故往往会造成惨重的人员伤亡巨大的经济损失和不良的社会影响因此不论从哪个方面来讲都必须高度重视现浇梁施工质量和安全采取强力的安全质量保证措施预防和杜绝事故的发生
在张拉后及时进行压浆，灰浆强度不小于设计，并应达到排气孔排出与规定稠度相同的水泥浆为止，为提高压浆质量，建议进行二次压浆。
2019/11/7
可编辑
31
张拉压浆常出现的问题
竖向注浆管脱落
压浆排气管弯折
2019/11/7
可编辑
32
纵向波纹管损坏
纵向波纹管堵塞
2019/11/7
可编辑
33
锚具口损坏
3.4.3、为防止砂袋压载时碰到阴雨天气，砂袋吸湿重量增加而引起支架失稳，砂袋全部加载完后，应用防雨布覆盖防雨。
2019/11/7
可编辑
19
支架预压施工现场
2019/11/7
可编辑
20
3.5 、支架沉降观测
在堆载区设置系统测量点，顺桥向均布，每个断面的底板中线、底板边线、悬臂端各布置一个监测点，同时相应地在支架基础上对应地布设观测点。
2019/11/7
可编辑
5
目录
一、公司现浇梁工点情况简介二、现浇梁施工安全质量主要风险三、落地支架现浇梁施工安全质量控制要点四、悬浇挂篮施工安全质量控制要点五、跨铁路、公路施工安全质量控制要点六、现浇梁施工典型案例七、综述

现浇混凝土楼板钢筋保护层厚度质量控制

要因确认影响因素分析论证结论奖罚制度不健全项目部制定了严格的奖罚制度非要因管理人员责任不明检查频率较低导致不能及时改进不良点要因经检查负弯矩筋的锚固钩长度合理非要因板面中负弯矩筋纵横重叠负弯矩筋多层重叠导致钢筋骨架高度增大要因交底不明确技术交底内容详细明确非要因成品保护意识不强本工种施工班组及其他施工班组对成品保护意识不到位踩踏等情况时有发生要因钢筋马镫间距过大经现场检查钢筋马镫间距过大增加马镫数量为非要因非要因钢筋马镫下陷踩踏下陷翘头变形要因钢筋直径小增加马镫筋数量减小马镫间距非要因10马镫错位移动马镫未与板筋绑扎或绑扎不牢要因11工人责任心不到位经检查发现有些部位工人未处理好责任心不到位要因?安装管道工人操作不当?随意破坏钢筋或马镫?非要影响因素制定对策执行对策人员管理人员责任不明确完善人员分工建立完善的监督和检查制度由刘永斌执行板面中负弯矩筋纵横重叠做好节点处理工作对高出的钢筋进行处理由李维阔执行工人责任心不到位加强对班组人员的班前教育对带班人员提出严格要求对不服从管理的人员一律不予使用由李维阔执行马镫错位移动将马镫与板筋多点绑扎容易移动位置使用电焊固定由李维阔执行?钢筋马镫下陷?更换钢筋马镫选择高强度冷拔丝成品马镫?由袁浩浩执行六对策表10实施一
职务
职责
组长负责小组管理工作
副组长负责制定小组技术方案
组员负责现场组织管理及资料记录
组员负责现场质量工作
组员负责现场质量控制
组员负责材料进场及控制
2
二、选题理由
• 1. 郯城电子产业园（二期）主体结构的质量目标是“优质结构”。工程结构质量及最终管理目标能否实现直接影响到我项目甚至公司今后的社会形象和经营策略，为此急需打造好的工程，塑造自身形象，本工程的质量管理目标必须实现。
5

钢筋工程施工质量控制要点ppt课件

中钢筋距构件边缘的距离宜为50mm。
钢筋绑扎中搭接长度不够
18
当纵向受力钢筋采用机械连接或者焊接时，接头设置应符合以下规定： 1、电渣压力焊只应使用于柱、墙等构件中竖向受力钢筋的连接； 2、同一构件内的接头宜分批错开； 3、直接承受动力荷载的结构构件中，不宜采用焊接；当采用机械连接时，不应超过50%。
11
8、光圆钢筋末端作180°弯钩时，弯钩的弯后平直部分长度不应小于钢筋直径的3倍。9、当设计要求钢筋末端需作 135°弯钩时，HRB335 级、HRB400 级钢筋的弯弧内直径不应小于钢筋直径的4 倍，弯钩的弯后平直部分长度应符合设计要求； •9、拉筋用作剪力墙、楼板等构件中拉结筋时，两端弯钩可采用一端135°，另一端90°，弯折后平直段长度不应小于拉筋直径的5倍； •10、对一般结构构件，箍筋弯钩的弯折角度不应小于90°，弯折后平直部分长度不应小于箍筋直径的5倍；对有抗震设防及设计有专门要求的结构构件，箍筋弯钩的弯折角度不应小于135°，弯折后平直部分长度不应小于箍筋直径的10倍和75mm的较大值；
钢筋工程施工质量控制要点
—GB50666-2011(混凝土结构工程施工规范） —GB50204-2015(混凝土结构工程施工质量验收规范）
.
1
钢筋工程质量控制的要点
• 1、钢筋的原材料质量控制 • 2、钢筋的半成品制作质量控制 • 3、钢筋的现场安装、绑扎质量控制
2
一、钢筋原材料质量控制
• 1、钢筋的贮存、堆放 • 2、钢筋的外观质量控制 • 3、钢筋的吊牌、质量证明、合格证核查 • 4、钢筋的直径和重量检测 • 5、现场抽样复试
• 检查数量：在同一检验批内，对梁、柱和独立基础，应抽查构件数量的10%，且不少于3件；对墙和板，应按有代表性的自然间抽查10%，且不少于3间；对大空间结构，墙可按相邻轴线间高度5m左右划分检查面，板可按纵横轴线划分检查面，抽查10%，且均不少于3面。

混凝土钢筋保护层厚度控制课件

江苏省2009年对保护层要求
业主指导意见
保护层定义及要求
各种图纸要求
30米箱梁钢保为净20mm,至箍筋为28mm 立柱至主筋
6
40mm
保护层定义及要求
来我们休息一下，讨论一下。
7
2
不合格后果及原因分析
不合格后果及原因分析
保护层过厚
保护层过薄
绑扎丝外漏锈蚀 9
不合格后果及原因分析
钢筋外漏、锈蚀
墩身拆除 10
不合格后果及原因分析
墩身推到从来、造成经济损失 11
不合格后果及原因分析
钢筋加工尺寸不规范钢筋安装不规范模版加工不准确
保护层垫块密度不足、损坏
原因分析
捣鼓造成跑模、涨模管理人员责任不明确检验工具精度低、检测手段不精良工人疲劳、照明不足
不合格后果及原因分析
解决问题的办法
认真检查的技术人员经培训上岗的农民工 22
4 解决后的效果
解决后的效果
梁体监理检测合格
墩身检测合格
解决后的效果
公司检查合格
25
解决后的效果
认真整理
准确无误
的试验
的检测
记录
报告
26
5 总结与收获
总结与收获
优良的工程质量合格的产品
28
1)试配强度：根据设计强度等级及标准差计算配制强度。
总结与收获
通过严格的钢筋保护层厚度卡控，大大的改善了，保护层的合格率，为我局立足江苏市场奠定了坚实的基础。
1)试配强度：根据设计强度等级及标准差计算配制强度。
THANK YOU！
138XXXX name@
THANK YOU

砼工程质量控制要点【ppt课件】

预拌混凝土工程质量控制要点
工程管理部
2014.1
主要内容
施工前准备工作以及作业条件重点施工工艺施工过程中质量控制质量验收标准施工常见问题及改正措施
施工前的准备工作以及作业条件
主要机具
作业条件
根据图纸、质量计划（施工组织设计）计算出混凝土用量，明确混凝土强度等。按照施工方案确定输送管的布置以及布料车的位置，尽量使混凝土一次输送到位。使用吊车时，吊头及浇筑的位置已确定。排除混凝土需要量施工进度计划，与供货厂家明确供货时间。由商品砼搅拌站试验室确定配合比及外加剂用量。模板、钢筋、电线配管、水暖、电气等工艺要求的预留孔等工序已经完成，并经自检合格，监理已经验收合格。现场已经具备施工预拌混凝土条件。砼浇筑前，仔细清理泵管内残留物，确保泵内畅通，仔细检查井字架加固情况。各流水段结合部位施工缝均采用多层板（根据钢筋保护层厚度及钢筋间距切口）分隔。
4 混凝土施工
主控项目 4.1 结构混凝土的强度等级必须符合设计要求。用于检查结构构件混凝土强度的试件，应在混凝土的浇筑地点随机抽取。取样与试件留置应符合下列规定： 1 每拌制100 盘且不超过100m3 的同配合比的混凝土，取样不得少于一次； 2 每工作班拌制的同一配合比的混凝土不足100 盘时，取样不得少于一次； 3 当一次连续浇筑超过1000m3 时，同一配合比的混凝土每200m3 ，取样不得少于一次； 4 每一楼层、同一配合比的混凝土，取样不得少于一次； 5 每次取样应至少留置一组标准养护试件，同条件养护试件的留置组数应根据实际需要确定。检验方法：检查施工记录及试件强度试验报告。 4.2 对有抗渗要求的混凝土结构，其混凝土试件应在浇筑地点随机取样。同一工程、同一配合比的混凝土，取样不应少于一次，留置组数可根据实际需要确定。检验方法：检查试件抗渗试验报告。材料名称允许偏差 4.3 混凝土原材料每盘称量的偏差应符合表7.4.3 的规定。水泥掺合料 ±2% 表4.3 原材料每盘称量的允许偏差粗细骨料 ±3%

钢筋混凝土工程质量控制要点PPT课件

.
13
❖ 3.1.4.6对于梁、柱类构件，箍筋安装及绑扎应符合以下要求：
❖ 1）梁、柱第一道箍筋离开梁端、柱端的距离为 50mm，加密区和非加密区间距按设计要求。
❖ 2）梁、柱骨架四角主筋与箍筋绑扎宜采用“8”字形扎法，且绑扎紧固，无松动。
❖ 3）箍筋末端弯钩须交错布置，同一根受力筋上不得连续出现两个以上的箍筋叉口。
❖ 1）外加剂应采用低碱、低水化热的外加剂。
.
32
❖ 3.3.1.7普通混凝土所用的粗骨料的质量应符合国家现行标准《普通混凝土用碎石或卵石质量标准及检验方法》JGJ53规定：
❖ 1）混凝土用的粗骨料，其最大颗粒粒径不得超过构件截面最小尺寸的1/4，且不得超过钢筋最小净间距的3/4。
❖ 2 ）对混凝土实心板，骨料的最大粒径不宜超过板厚的1/3，且不得超过40mm。
❖ 3.1.5.4住宅建筑套内配电线路布线可采用金属导管或塑料导管。暗敷的金属导管管壁厚度不应小于1.5mm，且导管内壁应光滑无毛刺；暗敷的塑料导管管壁厚度不应小于2.0 mm。
❖ 3.1.5.5当金属导管和硬质塑料管布线的管路较长或转弯较多时，宜在适当位置加装拉线盒(箱)，也可加大管径。
.
35
案例：挡土墙水平施工缝留置不正确
.
36
3.4现浇结构分项工程
❖ 3.4.1现浇结构的检验批次可按楼层、结构缝或施工段划分。
❖ 3.4.2 现浇结构的外观质量缺陷,应由监理（建设）单位、施工单位等各方根据其对结构性能和使用功能影响的严重程度，按表3-8的规定。
❖ 3.4.3对于具有重要装饰效果的清水混凝土，其装饰效果属于主要使用功能，其表面外形缺陷、外表缺陷为严重缺陷。

混凝土钢筋保护层厚度ppt课件

梁底钢筋保护层不足
1、以上是钢筋保护层厚度偏小对结构物的影响。 2、钢筋保护层厚度值偏大对结构物的影响也是很大的，对相同截面的构件钢筋保护层厚度越大，则有效截面越小，构件的承载力也越低，直接影响结构物的质量安全。
二. 保护层厚度对交工验收及质量评定的影响
1、《公路工程竣（交）工验收办法实施细则》规定。以下的抽检频率、项目及鉴定方法是竣（交）工验收时质量监督机构对工程实体检测的相关规定。 a、桥梁抽查频率：特大桥、大桥逐座检查；中桥抽查不少于总数的30%且每种桥型抽查不少于1座。桥梁下部工程抽查不少于墩台总数的20%且不少于5个，墩台数量少于5个时全部检测。桥梁上部工程抽查不少于总孔数的20%且不少于5个，孔数少于5个时全部检测。每种结构型式抽查不少于1个。 b、桥梁抽查项目一览表
D、如果《桥墩、桩基钢筋布置图》的文字说明中有规定则按照文字说明为准。如下图：
4、2.5cm保护层采用太大规格垫块。横着绑扎使铁丝贴近混凝土表面易锈蚀且在混凝土表面疤痕
四、保护层厚度值合格率低下的几点原因分析。
a、施工、监理单位对施工图纸规定的保护层厚度未进行技术交底。对保护层厚度的定义理解错误，认为保护层厚度是最外层盘条箍筋至混凝土表面的距离，把保护层垫块绑扎在盘条箍筋上，使得保护层厚度值偏大。对图纸保护层厚度设计值未计算准确。 b、施工现场墩柱钢筋笼变形，墩柱钢筋笼制作不精确直径偏小或者偏大。 C、保护层垫块的尺寸不符合设计保护层厚度的要求，保护层垫块布设的数量不符合标准化指南要求（1平方4个）。部分墩柱圆饼垫块中央穿孔过大也是造成墩柱钢筋保护层厚度不合格一个主要原因。 d、混凝土浇筑工艺直接影响到已经调整并加固完毕的钢筋及模板，如下料方式不当容易造成钢筋与模板间垫块脱离位置，振捣人员上下方式不当容易引起钢筋整体晃动并导致位置偏移，振捣棒插入位置不当容易导致钢筋移位。钢筋绑扎人员责任心不强，保护层垫块未邦紧容易脱落起不到作用。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

11
实施四：用钢管搭设尺寸为3000（长）×2000（宽）×300 （高）施工操作平台，防止踩踏钢筋。实施效果：很多解决了，操作人员吃力操作的问题，减少了对钢筋的扰动。
八、效果检查
本工程在我们QC小组及全体施工人员的共同努Байду номын сангаас下，按照拟定的对策实施施工，对100mm厚现浇混凝土楼板钢筋保护层厚度进行了检测，经过数据统计分析整理，得出如下统计表：
5、在浇筑过程中要加强对班组的管理，其中的很多问题其实是由于班组人员为了省事，没按技术交底进行施工，应付了事，从而导致很多细部问题，影响了保护层厚度。
6
大家学习辛苦了，还是要坚持
•继续保持安静
五、原因分析
2017.2.17日小组成员在组长的带领下对影响观感质量的因素进行分析，具体分析见下图：
5
3、QC小组成员曾参加过多项重点项目的建设，其丰富的施工及管理经验能够确保该活动实施；制定切实可行的具有针对性的专题施工方案和技术交底方案，有较为合理的工期与现场条件。
4、QC小组成员通过对20#、21#楼面浇筑混凝土时，所遇到的问题进行分析总结，以及在本次浇筑过程中所出现的问题进行探讨，制定相应的处理方案。
•现浇混凝土楼板钢筋保护层厚度质量控制 PPT
一、小组概况
• 小组名称：注册编号： • 课题类型：现场攻关型 • 本次活动时间：2017.1-2017.2
成立日期：2017.2 平均年龄：26岁活动频次：每周两次
小组成员一览表
2
二、选题理由
• 1. 郯城电子产业园（二期）主体结构的质量目标是“优质结构”。工程结构质量及最终管理目标能否实现直接影响到我项目甚至公司今后的社会形象和经营策略，为此急需打造好的工程，塑造自身形象，本工程的质量管理目标必须实现。
通过此次小组PDCA循环，现浇混凝土楼板钢筋保护层厚度合格率得到了很大提升，经前后对比发现实现了小组目标。
九、总体效益
1.质量效益：通过QC小组循环活动，达到了预定目标，说明本QC小组活动采取的措施及手段是有效的，提高了工程质量，达到了预期目标
2.经济效益：通过改进施工方法，对管理、操作人员进行技术交底，提高了工程施工质量。
质量检查表
四、目标设定及可行性分析
根据表格可以看出，楼板钢筋保护层厚度为控制要点，在让工人处理好不合适处后，我们对目标进行了设定，设定目标为：控制现浇混凝土楼板钢筋保护层厚度合格率在95％以上。
可行性分析： 1、经过对其他已完成工程混凝土现浇楼板保护层厚度的调查分析，结合本工程的实际情况，我们认为所确定的的目标是切实可行的。 2、重要性前方已经说过，提高薄板钢筋保护层控制水平，是确保工程结构质量和结构品质提高的必要条件。提高楼板钢筋保护层控制水平，改善钢筋施工质量，是确保实现“优质工程”的保证。
3.社会效益：通过本次QC活动，锻炼了一批年轻管理人员，并积累了宝贵的施工经验，同时提高了工程的施工质量，同时也体现了天元集团对施工的高质量要求，落实了天元“塑精品，创一流”的质量方针，体现了天元追求卓越，精益求精的管理理念。
十、总结分析
通过本次活动，小组成员分工协作，各展所长，充分发挥了主观能动性，增强了质量意识、提高了团队协作能力、技术水平和解决实际问题的信心。今后我们将根据实际情况积极开展QC活动；有针对性的组织技术攻关，提高综合素质，不断改进我们的经营和施工管理，争创更多的精品。
• 2. 施工现状：钢筋工程是结构施工阶段重点控制项目，是影响施工质量的主要因素，但其保护层控制不到位是施工的通病，由于是隐蔽工程，易被人忽视，故质量控制不容乐观，目前建筑施工中较普遍的存在混凝土保护层质量问题。
• 3. 结构安全状况：钢筋被誉为钢筋混凝土工程中的筋骨，对结构的安全起着至关重要的作用，其钢筋保护层的控制是直接影响到结构安全的重要因素，他对构件的受力的有效高度、钢筋与混凝土的粘结、锚固、钢筋的耐久性都有着直接影响，否则会降低结构的耐久性，关系到建筑物的安全和使用寿命。
• 4. 现浇混凝土楼板负弯矩钢筋的保护层：楼板厚度为120mm，楼板钢筋直径以ø8居多，易被其他工种施工过程被踩踏下陷破坏，特别是混凝土浇筑过程中扰动较大，造成其混凝土保护层厚度很难控制，从而大大的影响了混凝土保护层厚度。
3
三、现状调查
结合项目以往经验，对梁、柱、剪力墙保护层厚度合格率较高，而相对于这些构件而言，楼板保护层厚度合格率则有待提高。为了更好的了解影响楼板钢筋保护层厚度的因素，也为了能提出有效控制方法，我们对郯城高科技电子产业园（二期）工程的19#和22# 进行了调查分析和统计，如下表：
8
要因确认
9
六、对策表
10
七、对策实施
实施一：增加检查频次，及时改进不良点。实施二：对进场的冷拔丝钢筋马镫的质量、规格进行检查，不合格的一律不得使用，现场实验其强度是否满足要求，否则不得使用。实施三：对现场的冷拔丝马镫，采用绑丝至少四点固定，负弯矩处马镫使用电焊固定，并减小马镫间距，增加马镫数量，间距为800mm。实施效果：马镫固定牢靠，马镫无踩下陷现象。
14
Bye Bye
