混频电路.

双栅场效应管混频电路1. 引言混频电路是一种将两个或多个不同频率的信号进行混合处理的电路。

双栅场效应管（Dual Gate Field Effect Transistor，简称DG-FET）是一种常用于射频放大和混频器应用的器件。

本文将介绍双栅场效应管混频电路的原理、特点和应用。

2. 双栅场效应管基本原理双栅场效应管是一种三极管，由两个栅极和一个漏极组成。

其工作原理与普通场效应管类似，但具有更高的增益和线性度。

其中一个栅极称为输入栅极（G1），另一个栅极称为控制栅极（G2）。

通过调节控制栅极电压，可以改变DG-FET的传输特性。

3. 双栅场效应管混频电路结构双栅场效应管混频电路由输入匹配网络、输出匹配网络和双栅场效应管组成。

输入匹配网络用于匹配输入信号源的阻抗，输出匹配网络用于匹配负载的阻抗，以提高功率传输效率。

双栅场效应管作为混频器的核心部件，负责将输入信号进行混频处理。

4. 双栅场效应管混频电路工作原理双栅场效应管混频电路的工作原理如下：1.输入信号经过输入匹配网络进入DG-FET的输入栅极（G1）。

2.控制栅极（G2）的电压调节DG-FET的传输特性，控制输出信号的幅度和相位。

3.输入信号和控制信号在DG-FET内部相互混合，产生混频效果。

4.输出信号经过输出匹配网络传送到负载。

5. 双栅场效应管混频电路特点双栅场效应管混频电路具有以下特点：•宽带特性：双栅场效应管具有较宽的工作带宽，可以处理多个不同频率的信号。

•高增益：由于双栅结构，DG-FET具有较高的增益，可以放大微弱的输入信号。

•低噪声：DG-FET具有低噪声系数，适用于对噪声要求较高的应用。

•线性度好：双栅结构使得DG-FET具有良好的线性度，适用于需要高精度的应用。

6. 双栅场效应管混频电路应用双栅场效应管混频电路广泛应用于射频领域，包括通信、雷达、无线电等领域。

具体应用包括：•射频信号放大：双栅场效应管可以将微弱的射频信号放大到适合后续处理的级别。

混频器电路工作原理
混频器电路是一种用于频率变换的电路，其工作原理主要是利用非线性电阻元件的特性，将两个不同频率的信号混合在一起，输出得到两个输入信号的和频信号和差频信号。

在混频器电路中，常用的非线性元件有二极管、晶体管等。

以二极管混频器为例来说明其工作原理：
1. 工作偏置：对二极管进行偏置使其在正向截止区工作，即保持二极管处于反向偏置状态。

2. 输入信号：将两个不同频率的输入信号分别输入到二极管的两个端口，其中一个信号为射频信号(RF)，另一个信号为本振信号(LO)。

3. 非线性特性：二极管在正向截止区具有非线性特性，当输入射频信号和本振信号通过二极管时，非线性特性会导致二极管产生交叉调制效应。

交叉调制过程实际上是两个频率信号相乘的过程。

4. 输出信号：经过交叉调制后，二极管产生了和频信号
(RF+LO)和差频信号(RF-LO)。

通常情况下只取其中一个也可
以称之为产品信号。

5. 滤波：由于混频器产生了很多杂散频率，需要通过滤波器对输出信号进行滤波，保留所需的和频信号或差频信号。

总结起来，混频器电路的工作原理主要包括非线性调制、交叉调制和滤波等过程。

通过将不同频率的输入信号经过非线性元件相乘，得到和频信号和差频信号，进而实现频率变换的功能。

混频器电路设计
混频器电路是一种广泛应用于通信、雷达、测量等领域的电路，主要功能是将两路不同频率的信号合并成一路，以获得混频信号。

混频器电路的设计主要涉及以下几个方面：
1. 混频器类型选择：混频器电路通常可以选择三种类型的混频器，即互补式、抑制式和反向式混频器。

不同类型的混频器具有不同的性能特点和优缺点，需要根据具体应用场景选择。

2. 设计频率选择：混频器的输入频率范围和输出频率范围需要根据具体应用需求确定，同时考虑到混频器的增益和带宽等参数。

3. 传输线设计：混频器电路中的传输线设计对混频器的性能有很大影响。

传输线具有传输延时、传输损耗等参数，需要合理选择设计参数来优化混频器电路的性能。

4. 滤波器设计：混频器电路常常需要加入滤波器，去除不需要的频率分量，保留所需频率分量，以提高混频器电路的选择性和干扰抑制能力。

5. 电路布局与封装：混频器电路的布局和封装方式对混频器电路的性能和可靠性有很大影响，需要合理设计和选择。

综上所述，混频器电路的设计需要综合考虑电路类型、频率、传输线、滤波器及电路布局等因素，以达到优化性能、选择性和干扰抑制能力的目的。

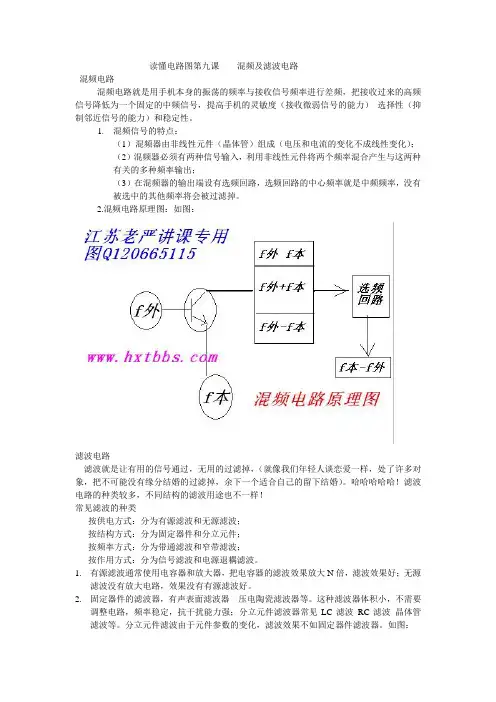

读懂电路图第九课混频及滤波电路混频电路混频电路就是用手机本身的振荡的频率与接收信号频率进行差频，把接收过来的高频信号降低为一个固定的中频信号，提高手机的灵敏度（接收微弱信号的能力）选择性（抑制邻近信号的能力）和稳定性。

1.混频信号的特点：（1）混频器由非线性元件（晶体管）组成（电压和电流的变化不成线性变化）；（2）混频器必须有两种信号输入，利用非线性元件将两个频率混合产生与这两种有关的多种频率输出；（3）在混频器的输出端设有选频回路，选频回路的中心频率就是中频频率，没有被选中的其他频率将会被过滤掉。

2.混频电路原理图：如图：滤波电路滤波就是让有用的信号通过，无用的过滤掉，（就像我们年轻人谈恋爱一样，处了许多对象，把不可能没有缘分结婚的过滤掉，余下一个适合自己的留下结婚）。

哈哈哈哈哈！滤波电路的种类较多，不同结构的滤波用途也不一样！常见滤波的种类按供电方式：分为有源滤波和无源滤波；按结构方式：分为固定器件和分立元件；按频率方式：分为带通滤波和窄带滤波；按作用方式：分为信号滤波和电源退耦滤波。

1.有源滤波通常使用电容器和放大器，把电容器的滤波效果放大N倍，滤波效果好；无源滤波没有放大电路，效果没有有源滤波好。

2.固定器件的滤波器，有声表面滤波器压电陶瓷滤波器等。

这种滤波器体积小，不需要调整电路，频率稳定，抗干扰能力强；分立元件滤波器常见LC滤波RC滤波晶体管滤波等。

分立元件滤波由于元件参数的变化，滤波效果不如固定器件滤波器。

如图：3.4.带通滤波是指允许一定频率宽度的信号通过的滤波电路。

如手机高放前后的滤波器。

所通过的频率带宽为25HHz;窄带滤波只允许某一个频率的信号通过，如中频滤波器高通滤波器低通滤波器等。

5.信号滤波器是指信号通路中的滤波电路；电源退耦滤波器是指电源供电电路中所接的RC或者LC电路，作用是避免电路中高频中频和低频信号在公用电源上产生串扰。

一般是在高低频的交界供电电路中串入RC或者LC滤波器，使不同频率的交流信号通过各自的电容器构成回路，避免了有害的耦合，所以我们叫它为退耦电路。

混频电路设计课程设计一、教学目标本节课的教学目标是让学生掌握混频电路的基本原理和设计方法，能够运用所学知识分析和解决实际问题。

具体目标如下：1.知识目标：（1）了解混频电路的定义和作用；（2）掌握混频电路的基本组成部分及其工作原理；（3）掌握混频电路的设计方法，能够根据实际需求进行设计。

2.技能目标：（1）能够运用所学知识分析和解决混频电路的实际问题；（2）能够运用现代教育技术手段，如计算机仿真等，进行混频电路的设计和验证；（3）能够团队合作，进行混频电路设计的创新和优化。

3.情感态度价值观目标：（1）培养学生对科学研究的兴趣和热情，提高学生的科学素养；（2）培养学生团队合作的精神，提高学生的社会责任感；（3）培养学生勇于创新、追求卓越的品质。

二、教学内容根据教学目标，本节课的教学内容如下：1.混频电路的定义和作用；2.混频电路的基本组成部分及其工作原理；3.混频电路的设计方法及步骤；4.混频电路设计的实际应用案例。

三、教学方法为了实现教学目标，本节课将采用以下教学方法：1.讲授法：讲解混频电路的基本原理、设计方法和实际应用；2.讨论法：学生进行小组讨论，分享设计经验和心得；3.案例分析法：分析实际应用案例，帮助学生更好地理解和掌握混频电路的设计；4.实验法：安排实验室实践环节，让学生亲自动手进行混频电路的设计和验证。

四、教学资源为了支持教学内容和教学方法的实施，本节课将准备以下教学资源：1.教材：选用权威、实用的教材，为学生提供系统的理论知识；2.参考书：提供相关领域的参考书籍，丰富学生的知识体系；3.多媒体资料：制作课件、视频等多媒体资料，增强课堂教学的趣味性和生动性；4.实验设备：准备实验所需的设备器材，确保实验教学的顺利进行。

五、教学评估为了全面、客观地评估学生的学习成果，本节课将采用以下评估方式：1.平时表现：通过观察学生在课堂上的参与程度、提问回答等情况，评估学生的学习态度和理解程度；2.作业：布置相关的设计实践作业，评估学生对混频电路设计方法的掌握程度；3.实验报告：通过实验报告，评估学生在实验过程中的操作技能和问题解决能力；4.期末考试：设置期末考试，涵盖本节课的重点知识，评估学生对混频电路知识的整体掌握程度。

混频电路原理与分析混频电路是一种由多个电子器件构成的电路，用于将两个或多个频率不同的信号进行混合并得到一个包含原始信号频率差的输出信号。

混频电路在无线通信、雷达、无线电广播等领域都有广泛应用。

混频电路的原理可以通过以下步骤进行分析：1.混频器混频器是混频电路的核心组件，其根据原理大致分为三种：非线性混频器、自激混频器和平衡混频器。

其中，非线性混频器是最为常见的一种类型。

2.信号输入3.混频器作用混频器的主要作用是将多个输入信号进行频率变换。

在非线性混频器中，其基本原理是利用信号的非线性特性产生新的频率成分。

通过控制输入信号的幅度、相位差等参数，可以得到不同频率的混频结果。

混频器通常由二极管、三极管等器件组成。

4.中频处理混频电路中的一些信号处理电路主要用于进行中频处理。

中频处理的目的是将混频器混合后的信号调整到基带或特定频率范围内，以便后续的信号处理。

中频处理器通常由滤波器、放大器等器件组成。

5.输出经过混频和中频处理后，混频电路的输出信号包含了原始信号频率差。

输出信号可以被进一步处理和分析，从而获取所需的信息。

混频电路的分析可以从以下几个方面展开：1.混频器参数混频器的性能参数对混频电路的性能有重要影响。

常见的参数包括混频器的增益、损耗、带宽、线性度、射频和中频阻抗匹配等。

通过分析这些参数，可以评估混频电路的性能。

2.信号质量混频电路的输出信号质量是衡量其性能的重要指标。

信号质量可以通过信噪比、谐波失真、互调失真等参数来评估。

3.抑制频率混频电路中的抑制频率是指混频器能够抑制掉输入信号中不需要的频率成分。

通过分析混频电路的抑制频率特性，可以得到抑制效果，进而提高信号质量。

4.杂散分量混频器一般会引入一些非线性失真，会产生一些额外的频率成分，即杂散分量。

通过分析混频器的非线性特性，可以预测和减小这些杂散分量对系统性能的影响。

5.系统灵敏度混频电路的系统灵敏度是指其对输入信号强度的敏感性。

通过分析系统灵敏度，可以确定系统的工作范围和输入信号要求。

混频器电路工作原理
混频器电路是一种基础电路，可将频率不同的两个或多个信号进行混合。

其工作原理可以通过以下步骤进行描述：
1. 输入信号传输：混频器电路通常有两个输入端，分别连接频率不同的信号源。

这些信号可以是来自不同频段的信号，如射频（RF）信号和本地振荡器（LO）信号。

2. 加法混合：混频器电路中包含一个非线性元件，如二极管。

当两个输入信号同时输入到混频器电路中时，它们通过非线性元件进行混合。

这是通过非线性元件的非线性特性实现的，在这个过程中，输入信号之间互相作用，以产生新的频率成分。

3. 输出频率选择：混频器电路会产生包含输入信号频率的和、差以及其他混频项的输出信号。

然而，通常只有某些特定的混频项是有用的。

因此，输出信号需要通过滤波器进行频率选择，以滤除不需要的混频项。

4. 输出信号放大：为了增强信号的强度，输出信号通常需要经过放大器进行放大，以便于后续处理或传输。

总之，混频器电路通过非线性元件将输入信号混合，然后经过频率选择和放大处理，最终产生混合后的输出信号。

这种电路在无线通信、频谱分析、调频广播等领域具有广泛的应用。

混频器的工作原理
混频器是一种电子设备，用于将多个频率不同的信号进行混合并输出。

其工作原理主要涉及两个重要的电路：输入电路和混频电路。

输入电路是将多个信号输入到混频器中的电路。

每个输入信号都经过放大器进行放大，然后经过带通滤波器进行滤波，以去除其他频率的干扰信号。

放大后的信号被分配到混频电路中的不同通道。

混频电路是混频器的核心部分，用于将多个输入信号进行混合。

混频电路通常由一对互相垂直的交流耦合晶体管组成。

这两个晶体管的输入端分别连接到输入电路中的两个通道。

当输入信号进入晶体管时，会产生两个相位正交的电流。

这两个电流会通过晶体管中的非线性元件（如PN结）进行非线性混合。

非线性混合会产生新的频率成分，包括两个输入频率之和、差以及其他互调产物。

通过选择不同的晶体管工作点和采用合适的滤波器，可以实现对特定频率的混频输出。

混频输出信号经过放大器进行放大，然后经过低通滤波器去除不需要的高频成分。

最后，混频器的输出信号可以通过调节输入信号的幅度、频率和相位，实现不同频率信号的混合和处理。

这种工作原理广泛应用于无线通信、雷达、广播电视等领域，为多频信号的处理提供了有效的方法。

混频电路原理
混频电路是一种电子电路，用于将两个或多个不同频率的信号进行混合，生成新的频率组合。

混频电路通常有两个输入端和一个输出端。

混频电路的原理是利用非线性元件的特性。

非线性元件在电路中工作时，会产生交叉项，这些交叉项就是混频电路中所需的。

在混频电路中，通常使用非线性元件如二极管或晶体三极管作为混频器。

其中，二极管主要用于低频混频，晶体三极管则用于高频混频。

混频电路的基本原理是将两个输入信号通过非线性元件进行混合，产生新的频率组合。

混合后的信号中包含了原始信号的和差频率，可以通过滤波器将所需的频率分离出来。

混频电路主要有两种工作方式，即单边带调制（SSB）和双边
带调制（DSB）。

单边带调制的混频电路可以将信号的一边带滤波掉，只保留所需的频率。

双边带调制的混频电路则输出两个频率的信号。

混频电路在通信领域有很多应用，如无线电广播、电视和通信系统中的频率转换等。

它能够将不同频率的信号进行处理和转换，实现信号的接收和发送。

总之，混频电路利用非线性元件的特性，将两个或多个不同频
率的信号混合，生成新的频率组合。

它在通信领域中起着重要的作用，能够完成信号的处理和转换。

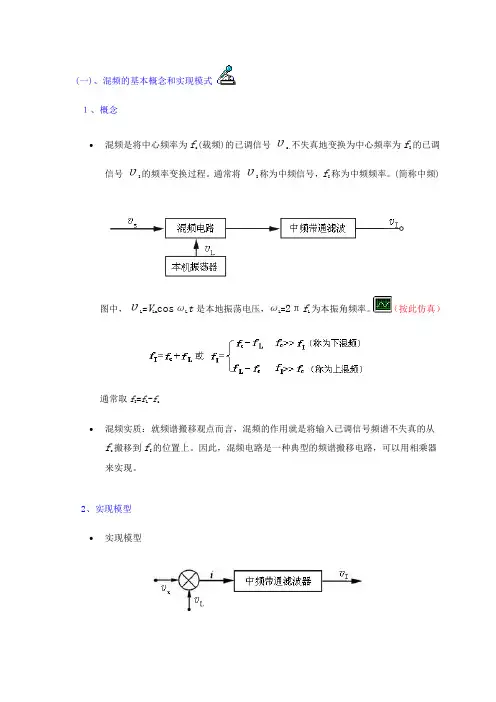

(一)、混频的基本概念和实现模式１、概念∙混频是将中心频率为f c(载频)的已调信号υs，不失真地变换为中心频率为f I的已调信号υI的频率变换过程。

通常将υI称为中频信号，f I称为中频频率。

(简称中频)图中，υL=V Lm cosωL t是本地振荡电压，ωL=2πf L为本振角频率。

（按此仿真）通常取f I=f L-f c∙混频实质：就频谱搬移观点而言，混频的作用就是将输入已调信号频谱不失真的从f c搬移到f I的位置上。

因此，混频电路是一种典型的频谱搬移电路，可以用相乘器来实现。

2、实现模型∙实现模型∙输入信号频谱(调制信号为F min～F max时)∙混频器输出电流频谱设输入调幅波本振信号调制信号为υΩ(t),a(t)∝υΩ(t), 当f L>f c时乘法器输出电流i为:i经LC中频带通滤波器后输出，一般取差频ωI=ωL-ωC；若取和频ωI=ωL+ωC。

通常的混频电路有：模拟乘法器混频电路，二极管双平衡混频电路，双差分对混频电路，三极管混频电路。

前三者都是用相乘器电路来实现；后者则用非线性器件来实现。

(二)、双差分对混频电路υs=V sm[1+a(t)]cosωc t（设为已调幅Array信号）υL=V Lm cosωL t(为本振信号)用乘法器的分析可得当V sm、V Lm<26mV时经LC中频带通滤波器（中心频率谐振在ωI，BW3dB应满足要求）负载电阻R C则其中Array实现了混频若a(t)=M a cos t 即υs=V sm(1+M a cosΩt)cosωc t时的混频（按此仿真）(三)、二极管双平衡混频电路(二极管环形组件应用)1、电路与原理◆二极管双平衡混频器是由两个二极管单平衡混频器组成的。

◆若υs=V sm cosωc t为输入信号压；υL=V Lm cosωL t为本振电压；◆LC中频带通滤波，中心频率谐振在ωI，输出负载电阻为R L。

◆Tr1 Tr2是有中心抽头的宽带变压器，次级绕组的匝数比为1∶1。

第1篇一、实验背景混频电路是无线通信系统中至关重要的组成部分，它负责将高频信号与本地振荡信号混合，产生中频信号，以便于后续的处理和传输。

本次实验旨在通过搭建混频电路，观察其工作原理，并分析其性能。

二、实验目的1. 了解混频电路的基本原理和结构；2. 掌握混频电路的设计与搭建方法；3. 分析混频电路的性能指标，如频率响应、增益、噪声系数等；4. 培养实验操作能力和分析问题能力。

三、实验原理混频电路的基本原理是利用非线性元件（如二极管、三极管等）的非线性特性，将两个不同频率的信号混合，产生新的频率。

本实验采用二极管混频电路，其工作原理如下：1. 本地振荡信号（LO）和高频信号（RF）分别输入混频电路的两个端口；2. 非线性元件将两个信号进行混合，产生新的频率，包括和频、差频等；3. 通过滤波器选择所需的中频信号（IF）。

四、实验内容1. 搭建混频电路实验平台；2. 输入本振信号和射频信号，观察输出中频信号；3. 测量中频信号的频率、幅度等性能指标；4. 分析混频电路的性能，如频率响应、增益、噪声系数等。

五、实验步骤1. 搭建混频电路实验平台，包括信号源、混频电路、滤波器、示波器等；2. 连接本振信号和射频信号，调整信号幅度；3. 观察示波器上中频信号的波形，记录频率、幅度等数据；4. 测量中频信号的频率、幅度等性能指标；5. 分析混频电路的性能，如频率响应、增益、噪声系数等。

六、实验结果与分析1. 实验结果：搭建的混频电路成功实现了本振信号和射频信号的混合，产生了中频信号。

中频信号的频率约为30MHz，幅度约为1V。

2. 分析：（1）频率响应：混频电路的频率响应较好，在中频附近具有较高的增益，且在两侧有一定的频率范围；（2）增益：混频电路的增益约为20dB，满足实际应用需求；（3）噪声系数：混频电路的噪声系数约为3dB，相对较低，有利于提高系统的信噪比。

七、实验收获1. 通过本次实验，深入了解了混频电路的基本原理和结构，掌握了混频电路的设计与搭建方法；2. 提高了实验操作能力和分析问题能力，为今后从事无线通信领域的研究奠定了基础；3. 深化了对非线性电路理论的理解，为今后研究其他非线性电路提供了借鉴；4. 增强了团队合作意识，培养了与他人沟通、协作的能力。

课题：9.1 变频器9.2 混频电路9.3 混频干扰和失真教学目的：1.掌握变频器的作用、工作原理及主要性能指标2.了解混频器的类型及其工作原理3.掌握混频干扰和失真的概念教学重点：混频器的类型及其工作原理教学难点：混频干扰和失真教学方法：讲授课时：2学时教学进程单元九变频器9.1 变频器变频（Frequency Conversion）就是将高频已调波经过频率变换，变为固定中频（Intermediate Frequency）已调波。

变频的应用十分广泛，它不但用于各种超外差式接收机中，而且还用于频率合成器等电路或电子设备中。

一、变频器的作用在变频过程中，信号的频谱内部结构（即各频率分量的相对振幅和相互间隔）和调制类型（调幅、调频还是调相）保持不变，改变的只是信号的载频。

具有这种作用的电路称为变频电路或变频器。

下面以调幅信号的变频波形和频谱的变化为例说明变频器的作用，见图9-1由图可以看出，经过变频，输出的中频调幅波与输入的高频调幅波的包络形状完全相同图9-1 变频器的作用示意图二、变频器的工作原理 1. 变频器的组成框图图9-2 变频器的组成框图变频器工作原理动画演示请点击2.变频器的工作原理输入信号u s (t)和u l (t)经过非线性器件的作用后；电流I 中含有多个频率分量，如下表示：),2,1,0,(c L K =±±±=q p sFqf pff (a) 输入信号(b) 输出信号f K 中含有差频（f l -f s ）经过带通过滤波器后，则选出差频信号，滤出其余频率分量。

可得到 可见，输出信号仍为调幅波，只是载波频率发生了改变。

三、变频器的主要技术指标 （1）变频增益变频电压增益定义为变频器中频输出电压振幅U I 与高频输入信号电压振幅U s 之比，即：同样可定义变频功率增益为输出中频信号功率P I 与输入高频信号功率P s 之比，即：（2）失真和干扰变频器的失真有频率失真和非线性失真。

混频电路的主要技术指标
混频电路主要是用于调频收发机中的调制与解调环节，其核心部件为混频器。

混频器的主要作用是将两路信号进行混合，产生不同的频率信号，经过滤波、放大等处理后，用于发射或解调。

混频电路的主要技术指标如下：
1. 频率范围：混频器能够混合的信号频率范围是其重要的技术指标之一。

通常情况下，混频器在接收模式下的频率范围应覆盖所需的整个接收频带，发射模式下的频率范围应符合所需的整个发射频带。

2. 转换增益：转换增益是指混频器将输入的信号混合后，输出信号的增益大小。

通常情况下，我们希望混频器的转换增益尽可能大，这样可以减小后续电路的噪声贡献。

3. 转换损耗：转换损耗是指混频器将输入的信号混合后，输出信号与输入信号之间的损耗。

通常情况下，我们希望混频器的转换损耗尽可能小，这样可以减少整个电路的信号衰减。

4. 本振抑制：混频器在混合两路信号时，会产生本振信号，这会导致信号干扰和失真。

因此，混频器的本振抑制能力也是其重要的技术指标之一。

5. 择频性能：混频器不仅会将输入信号混合产生新的频率信号，也会产生杂散频率信号。

因此，混频器的择频性能也是需要考虑的。

综上所述，混频电路是广泛应用于通信领域的重要电路之一，其技术指标对于整个系统的性能有着重要的影响。

在设计混频电路时，需要根据实际需求选择合适的混频器，并根据具体场景进行适当的优化，以达到最佳的性能表现。

混频电路实验报告混频电路实验报告引言：混频电路是电子技术中常见的一种电路，它能够将两个不同频率的信号进行混合，产生新的频率信号。

在通信领域中，混频电路被广泛应用于频率转换、调制解调、信号处理等方面。

本实验旨在通过搭建混频电路并进行实验验证，加深对混频原理的理解和掌握。

实验材料和仪器：1. 信号发生器2. 两个频率不同的信号源3. 电阻、电容、电感等基本电子元件4. 示波器5. 多用途电路实验板实验步骤：1. 将多用途电路实验板连接好，并确保电路连接正确。

2. 将信号发生器和两个频率不同的信号源分别连接到电路中。

3. 调节信号发生器的频率和幅度，观察输出信号的变化。

4. 使用示波器测量输入和输出信号的频率、幅度等参数。

实验结果：在实验过程中，我们通过调节信号发生器的频率和幅度，观察到输出信号的变化。

当两个输入信号的频率相差较大时，输出信号的频率与其中一个输入信号的频率相近；当两个输入信号的频率相差较小时，输出信号的频率为两个输入信号频率的差值。

同时，输出信号的幅度也会受到输入信号的幅度影响，但幅度变化不如频率变化明显。

讨论与分析：混频电路的实验结果与混频原理相吻合。

混频电路实质上是将两个不同频率的信号进行非线性运算，产生新的频率信号。

在实验中，我们通过调节输入信号的频率和幅度，可以控制输出信号的频率和幅度。

这种特性使得混频电路在通信领域中具有重要的应用价值。

混频电路的应用：1. 频率转换：混频电路可以将信号从一个频率转换到另一个频率，实现不同频段之间的信号传输。

2. 调制解调：混频电路常用于调制解调器中，将调制信号与载波信号进行混频，实现信号的调制和解调。

3. 信号处理：混频电路可以将多个信号进行混合，实现信号的处理和分析。

结论：通过本次实验，我们成功搭建了混频电路并验证了混频原理。

混频电路在通信领域中具有广泛的应用，对于频率转换、调制解调、信号处理等方面起到重要作用。

混频电路的实验结果与混频原理相吻合，加深了我们对混频原理的理解和掌握。
