污水处理厂主要设备技术参数

污水处理厂自控设备技术参数要求1.控制方式：自控设备可以采用多种方式进行控制，包括手动控制、自动控制和远程监控等。

在选择自控设备时，需明确其控制方式符合国家相关标准和要求，并能够满足实际的运行需求。

2.控制范围：自控设备需要能够控制和监测污水处理厂各个环节的运行情况，包括进水口的流量、罐内液位、污水的浓度、沉渣的排放等。

因此，自控设备的控制范围应涵盖到对污水处理全过程的监测和控制。

3.精确度：由于污水处理是一个复杂的过程，自控设备的精确度对整个处理过程起关键作用。

精确度要求高，可以减少误差，提高处理效率，保证出水水质达标。

因此，需要选择具有高精确度的自控设备。

4.可靠性：污水处理厂是一个长期运行的设施，在选择自控设备时，要考虑到其可靠性。

即使在长时间的运行和极端环境下，自控设备也要能够保持正常的工作状态，并能够及时修复和恢复。

因此，自控设备应具备较高的可靠性，能够满足长期运行的要求。

5.通信方式：现代自控设备多采用数字通信技术，通过现场总线或以太网等方式连接到中央控制室。

在选择自控设备时，要考虑其通信方式是否符合现有的网络结构，能够与其他设备实现数据交换和共享。

6.安全性：污水处理厂的自控设备与其他设备和系统密切相关，因此安全性要求尤为重要。

自控设备应具备防水、防爆、防雷击等安全措施，以保障工作人员和设备的安全。

7.运维性：自控设备应方便运维人员进行维护和检修。

设备应设有故障自诊断功能，并提供合理的维护和保养手册，以便运维人员及时发现问题并进行维修。

除了以上列举的一些基本技术参数要求外，根据实际情况，还需要结合污水处理厂的规模、工艺流程和设备的特点等因素来确定自控设备的具体技术参数要求。

同时，还需要参考相关的国家和地方标准、规范以及行业经验，保障自控设备的科学性和先进性，以提高污水处理厂的治理能力和水质处理效果。

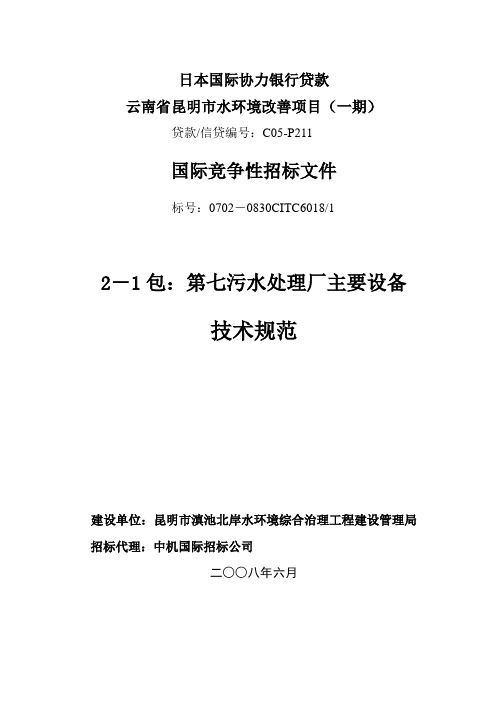

日本国际协力银行贷款云南省昆明市水环境改善项目（一期）贷款/信贷编号：C05-P211国际竞争性招标文件标号：0702－0830CITC6018/12－1包：第七污水处理厂主要设备技术规范建设单位：昆明市滇池北岸水环境综合治理工程建设管理局招标代理：中机国际招标公司二○○八年六月目录目录1A部分设备供货清单3A1格栅及输送设备清单3A2潜污泵设备清单3A3曝气沉砂池设备清单4A4搅拌器类设备清单4A5曝气设备清单5A6高效沉淀池设备清单5A7单极离心鼓风机设备清单6A8三叶罗茨风机设备清单7A9单管吸泥机及浓缩机设备清单7A10轴流风机及卷帘过滤器设备清单8A11机修设备错误!未定义书签。

B部分总则8B1项目描述8B2项目现场12★B3承包人与制造厂家15B4图纸和技术文件的提交15B5操作和保养手册17B6设备运输及人员培训19B7专利22B8备品备件22B9设计联络会议23B10设备样本及技术性能表24C部份一般技术规定25C1条例及参照标准25C2通用技术要求26D部份机械设备技术规定40D1钢丝绳格栅除污机40D2鼓形格栅除污机46D3皮带输送机51D4螺旋压榨机55D5螺旋输送机59D6潜水排污泵64D7水平螺旋桨泵73D8移动桥式吸砂机79D9砂水分离器85D10立式搅拌器89D11曝气系统93D12高效沉淀池设备98D13单级离心鼓风机102D14三叶罗茨鼓风机112D15单管式吸泥机118D16中心传动浓缩机125D17轴流风机129D18卷帘式空气过滤器132D19折桨式搅拌机136D20主要设备技术性能及偏离表139A部分设备供货清单A1格栅及输送设备清单A2潜污泵设备清单A3曝气沉砂池设备清单A4搅拌器类设备清单A5曝气设备清单A6高效沉淀池设备清单A7单极离心鼓风机设备清单A8三叶罗茨风机设备清单A9单管吸泥机及浓缩机设备清单A10轴流风机及卷帘过滤器设备清单B部分总则B1项目描述B1.1工程概述B1.1.1工程性质云南省昆明市水环境改善项目昆明市滇池北岸水环境综合治理工程（即昆明市滇池北岸水环境综合治理工程）是滇池污染治理的重大项目，是国务院批复的《滇池流域水污染防治“十五”计划》和正在报批的《滇池流域水污染防治“十一五”规划》的主要内容，它的实施对减少主城区进入滇池的污染物, 改善主城区水环境有举足轻重的作用，利用日本国际协力银行日元贷款，昆明市政府为此专门组建了滇池北岸水环境综合治理工程建设管理局，负责项目的前期工作和工程建设。

长春西郊污水处理厂工艺设计及工艺参数1污水处理部分(1)粗格栅问:污水提升一泵站前设置粗格栅，以保护污水提升泵不受损害。

格栅设计流量为2，288m3/s。

格栅栅条间隙为20mm，采用机械除污。

格栅截流物经压榨打包后外运出厂。

污水过栅流速为0.8m/s，格栅倾角80°设宽度B=1 .5 m的机械粗格栅3套，其中1套备用。

（2）污水提升泵房:设计流量为2.288m3/s，提升高度为16m,总扬程19m。

设计选用5台潜水排污泵，最大流量时4台工作，1台备用。

单台泵参数为Q=2100m3/h,H=19m。

配套电机功率N=125 kw。

(3)细格栅间:污水提升泵房下游设置细格栅，其设计流量为2.288m3/s。

采用机械格栅除污机，格栅栅条间距为6mm，污水过栅流速为0.8m/s，设宽度B=1.5m的细格栅4套，其中l套备用。

(4)沉砂池:设计流量为2.288m3/s。

选用4座涡流沉砂池。

直径3.66 m，水深1.52m，最大流量时水力停留时间为28s，平均流量时水力停留时为36s.(5)初次沉淀池:采用辐流式沉淀池。

设计流量为2.288 tm3/s平均流量时沉淀时间T=2.82h,设计水深H=3.8m，D=34m，初次沉淀池数量为4座。

(6)厌氧好氧池:设计流量为1.76m3/s。

厌氧好氧池前段为厌氧段，后段为曝气段。

厌氧段和曝气段的设计容积比为1:4并可调。

厌氧好氧池内总体BOD，污泥负荷为0.21kg/ ( kg·d ) ，MLSS质量浓度为2500mg/ L，有效水深H=6.0m，设4组池子，每组3个廊道，每个廊道宽B=7.0m，池长L=100m。

厌氧好氧池曝气段采用微孔曝气器，厌氧段设置水下搅拌器，同时也装设微孔曝气器、必要时按普通活性污泥法运行。

(7)二沉池:采用辐流式沉淀池，设计流量为1.76 m3/s，平均流量时沉淀时间T=2.82h，设计水深H=4.5 m，直径D=47m，二次沉淀池数量为4座。

污水厂室内强制通风设备技术规范
1概述
通风设备在污水处理厂中主要安装于室内强制通风；
2供货范围
通风设备应包括风机、风管、控制箱以及有效和安全运行所必需的附件。

3设备清单及技术参数
A.风机
B.空调
4技术要求
通风机应采用直联驱动形式的轴流风机,通风机应具有高效、节能、防腐蚀、低噪声、长寿命，免维护结构；
叶片应采用高效率的机翼型叶片，可选用PAGAS：抗静电玻璃纤维增强聚酰胺材质，进行普通送排风，抗腐蚀排风，防爆送排风；叶轮应采用高分子或铝制叶轮,达到G2.5平衡等级。

电机应采用优质品牌，电机防护等级不低于IP55,温升B级，绝缘等级F及以上。

电机应当能得到充分冷却。

防爆电机可选：隔爆型，隔爆等级达到ExdIIBT4,防护等级IP55,温升B级，绝缘等级F级；
通风机应采用低噪音的结构形式，开机时噪音不大于70dB（八）;
5设备安装与检验
试运转时风机应无叶轮摩擦碰撞等异常声响。

安装后，供应商应负责进行2小时空载实验，以证明其运行的稳定性。

北京污水处理一体化设备参数
北京市污水处理一体化设备的参数主要包括处理能力、处理工艺、设
备尺寸和功率等方面。

下面将详细介绍这些参数。

1.处理能力：
污水处理一体化设备的处理能力是指单位时间内设备处理污水的能力。

一般以每小时处理的污水量来衡量，单位为立方米/小时（m³/h）。

这个
参数根据实际需求来确定，可以根据预计的污水产生量和负荷来选择合适
的设备。

2.处理工艺：
污水处理一体化设备的处理工艺是指设备使用的污水处理方法和过程。

常见的工艺包括生化处理工艺、物化处理工艺和综合处理工艺等。

根据具
体情况，选择适合的处理工艺可以提高处理效果和降低成本。

3.设备尺寸：
污水处理一体化设备的尺寸是指设备的长、宽、高等尺寸参数。

根据
设备的处理能力和使用场地的限制，选择合适的设备尺寸可以保证设备的
正常运行和占用空间的合理利用。

4.功率：
污水处理一体化设备的功率是指设备的耗电量和电机的功率。

这个参
数与设备的处理能力和性能有关，通常以千瓦（kW）为单位。

根据实际需
求和电力供应情况，选择合适的功率可以确保设备的稳定运行和节约能源。

以上是关于北京污水处理一体化设备的参数介绍，这些参数的选择应
根据实际情况来确定，以达到最佳的处理效果和经济效益。

第一章运行工艺简介1. 厂区概况1.1 概述一期工程日处理能力10万吨，再生水处理能力5万吨/日。

二期日处理5万吨/日。

采用奥贝尔氧化沟的处理工艺，通过转碟曝气达到脱氮除磷的目的，污水经二级生化处理后达标排放至浐河，各项出水指标达到了GB/T18918-2002《城镇污水处理厂综合排放标准》中的一级B标准。

深度处理采用混凝沉淀过滤消毒技术，达到进一步处理水质的效果。

深度处理的出水供热电厂作循环冷却水使用。

剩余污泥采用浓缩池重力浓缩，经离心机脱水后，污泥外运卫生填埋。

1.2 设计进出水水质表1-1 一期工程设计进出水水质指标表1-2 二期工程设计进水水质指标1.3 工艺流程图工艺流程描述：污水处理系统采用奥贝尔氧化沟工艺。

经预处理系统（进水控制井、粗格栅、污水泵房、细格栅、曝气沉砂池、初沉池）的除渣、沉砂、撇油处理后，进入生物处理系统（分配井、厌氧选择池、氧化沟、沉淀池），最后出水在接触池经过加氯消毒后排入浐河。

其中生化处理系统，不仅能够去除有机污染物，而且具有脱氮除磷的作用，为污水的再利用提供了技术基础的水质保证。

终沉淀池排出的剩余污泥进入污泥处理系统（浓缩池、平衡池、离心脱水机）处理后，外运卫生填埋。

污水处理厂整个工艺运行过程采用PLC控制系统进行控制，可根据进水负荷及出水水质，随时对各工艺参数进行调整，确保厂内运行处于优化状态，达到出水水质稳定和节能降耗的目的。

污水处理工艺流程图如下图所示。

2． 污水处理系统主要构筑物的作用及运行参数 2.1进水控制井 2.1.1功能将市政污水引入污水处理系统；可以将水质较差的进水溢流，保证工艺运行安全；厂内事故时将无法处理的进水溢流走，保障生产区域及后续构筑物的安全；暴雨季节泄洪。

2.1.2结构及参数平面尺寸3.5×3.2m 。

设管径DN2600进水管1根，不设闸板；安装1450×1900进水闸板2套；设DN2000溢流管，配ф2000闸板1套。

8.4 一体化污水处理设备主要工作参数及技术要求8.4.1 一体化污水处理设备主要工作参数1）调节池存储介质：处理前生活污水有效容积：4m3数量：1台材质：不锈钢注：生活污水调节池外形尺寸由厂家根据污水泵房的尺寸和上层楼板吊物孔定，需满足设备运输、安装的要求。

2）一体化污水处理装置污水处理能力：0.5m3/h处理后水质：CODcr≤60ppm，BOD5≤20ppm，SS≤20ppm，氨氮≤15ppm。

数量：1套。

3）增压污水泵输送介质：处理后生活污水运行工况点流量：0.5m3/h运行工况点扬程：不小于55m数量：2台，一用一备型式：潜水泵（安装形式由厂家定）8.4.2 一体化污水处理系统机械结构总体技术要求8.4.2.1整套设备在长期较低的负荷条件下：BOD5≤50ppm，SS≤100ppm，其出水水质也应完全满足要求。

8.4.2.2整套设备有较强的抗冲击负荷能力，当进水流量达到最大流量，且进水水质达到上限指标时，仍保证出水水质。

8.4.2.3卖方根据进出水水质、水量要求，以生物处理工艺为基础合理设计整套工艺系统。

卖方所采用的工艺流程和设备是成熟可靠，由多个工程实践证明并经国家或省部级权威部门的鉴定或批准的。

整套工艺至少包括：初沉池、生物处理单元（至少包括二级）、二沉池、消毒池、污泥池等。

8.4.2.4污泥池储泥时间为300天。

8.4.2.5整套系统便于运行调试，系统停运后可不经调试直接投运。

8.4.2.6生活污水一体化处理系统的风机（如有）等所有机械设备集中布置在一个单元内便于运行管理，电气控制设备布置在附近的设备间内。

该单元按国家有关规定设计足够的通风设施。

并设有便利的直通室外的巡视检修通道，如有爬梯，则爬梯的角度不超过45º。

设备布置应考虑运行、维修人员的操作条件。

整套设备设置足够的供安装、运行、检修用的人孔、爬梯、和通道。

8.4.2.7系统内所配所有转动机械设备（如水泵、风机等）有良好的运行业绩，并获国家或省部级以上优质产品称号。

主要条件及技术参数：1. 项目概况和意义某城区地处山东半岛东部，该城区约有60个自然村，全区人口约8.8万人，总体规划为12万人。

该区交通发达，投资环境十分优越，经济建设和城市建设日新月异，发展很快，区内工业企业相对集中，目前各类企事业单位300多个，其中有污水排放的工业企业40多个。

有大型宾馆、饭店、旅游接待和培训中心40多个，床位6000多个。

该区是一个新区，风景优美可以说山清水秀，但近年来由于工业的快速发展和城区人口的不断增加，未经处理的大量工业废水和生活废水直接排入城区河道和海洋，造成近海区域的海水和河道污染，不但给生产和生活带来不利的影响，而且影响了海水浴场及海滨旅游景观，同时也给水产养殖业带来严重的威胁。

为了控制水体污染，保护水资源和生态环境，保障人民的健康，保证国民经济的快速、持久的发展，规划在该城区拟建一座污水处理厂，将生活污水和工业废水进行集中处理。

2.自然条件（1）地形该城区地处低山丘陵，中部较平坦，属海相冲平原，北部海岸线曲折多变，，海拔178米。

（2）气候受海洋影响较大，一年四季分明，冬季无严寒，夏季无酷暑。

年平均气温12.5。

C，极端最高气温为36.5。

C，极端最低气温-13.8。

C，月平均气温以8月分最高，一月份最低。

由于受季风影响，降雨多集中在6~9月份，年均降雨量359.6mm，平均蒸发量为1016.3mm，年平均相对湿度72.7%。

该地区全年主导风向为偏北风，出现频率占33%，其次偏西风，频率21%，静风频率占15%。

年平均风速4.2m/s，最大风速25 m/s。

（3）水文海岸工程设计水位地下水位标高在2~3.5米（4）厂址地质主要岩性为远古代黑云母花岗岩和混合花岗岩，及中生代燕山期斑状花岗闪长岩及花岗岩。

地震基本烈度为7度。

厂区占地面积6-8公顷，工程地质良好，适宜于工程建设，厂区地形平坦。

3.设计水量目前污水总设计水量为8万m3/d，其中生活污水约占总水量的40%，工业污水约占总水量的60%，预计城区人口及工业规模达到预期规划时，污水总设计量将为10万m3/d。

污水处理厂主要设备技术参数1.进水水质参数：进水水质参数是指进入污水处理厂的原始废水的水质特征，常见的进水水质参数包括水质浊度、COD（化学需氧量）、BOD（生化需氧量）、SS （悬浮物）、pH值、氨氮、总磷、总氮等。

这些参数可以通过水质监测仪器进行实时监测和记录。

2.处理效果参数：处理效果参数是指经过污水处理后，排放出去的水体的水质特征，常见的处理效果参数包括出水COD、出水BOD、出水SS、出水氨氮、出水总磷、出水总氮等。

这些参数可以通过水质监测仪器进行定期监测和记录，监测结果需要符合国家或地方的排放标准。

3.处理能力参数：处理能力参数是指污水处理厂能够处理的废水量，常见的处理能力参数包括处理能力（每天处理的废水量）、处理水平（单位时间内COD、BOD、SS等的去除率）以及废水浓度等。

这些参数需要根据污水处理厂的设计容量和运行状况进行监测和统计。

4.运行参数：运行参数是指污水处理厂设备的运行情况，常见的运行参数包括厌氧池和好氧池的温度、PH值、溶解氧（DO）等。

这些参数可以通过在线监测设备实时监测和记录，有助于运维人员及时了解设备的运行状态，调整设备的运行参数。

5.设备参数：污水处理厂的主要设备包括进水泵、格栅、沉砂池、调节池、厌氧池、好氧池、二沉池、氧化沟、污泥处理设备等。

设备参数包括设备尺寸、处理能力、耐用年限、耗能情况、设备材质、操作方式、自动化程度等。

这些参数可以根据设计要求和运营需求进行选择和调整。

污水处理厂的设备技术参数对于保证污水处理效果、节约能源、延长设备寿命等方面具有重要意义。

因此，在设计污水处理厂时，需要根据实际情况和要求对设备技术参数进行合理的选择和设计，并进行监测和调整，以确保污水处理厂的正常运行和高效处理废水的能力。
