涡街流量计设置流程（质量为例）
一．选择介质：
1.流量计默认介质为：蒸汽，需根据现场实际测量介质属性选择。
2.主菜单-设置-选择介质-根据实际需要选择气体，液体，蒸汽。
二．设置电流输出
1.主菜单-设置-电流输出1-分配电流输出（选择质量流量计）-设置量程（根据规格书
设置4mA，20mA）。
三．显示
1.设置主界面两行显示（默认1行显示），第一行：显示质量流量计，第二行显示累
计量；
2.主菜单-设置-显示-显示格式（改成2个数值）-显示值1（改成质量流量计）-显示
值2（改成累加器1）
四．小信号切除
主菜单-设置-小信号切除-分配过程变量（质量流量计）
五．设置密度
1.根据涡街流量计选型不同，只选体积流量模式的仪表需要在仪表内部输出质量或标
立，需要在仪表内部手动输入密度进行补偿，该密度需要根据实际生产的温度和压力计算，输入到仪表内，如果测量介质密度变化很大，需要考虑上位机温压补偿。
2.针对质量输出（只输入一个密度）：主菜单-设置-高级设置-外部补偿-固定密度（指
的是工况的操作密度）；
3.针对标立（校正体积流量）输出（需要输入两个密度）：主菜单-设置-高级设置-介
质属性-参考密度（指的是标况的参考密度）；主菜单-设置-高级设置-外部补偿-固定密度（指的是工况的操作密度）；
工况密度：
参考密度：
六．累积量
累积量的设置在累加器内设置：
最终主界面：。
1．电磁流量计PROMAG50 2. 80F调试说明3．溶解氧COM223/COM253 4．CPM223/CPM253 ORP5.超声波测量仪FMU 23X6.压力变送器PMP717.在线测量浊度仪CUE21 8．在线COD测量仪9.雷达FMR245 10.继电器（模数转换）RTA42111.72F调试说明12.重锤料位计FMM5013.DTT31质量流量计PROMAG50 电磁流量计一、参数设置10W调试说明1.仪表上电稳定后，按“E”键进入菜单组，出现“Group Select”Measuring Values2.按“+”或“-”,找到“Unit V olume Flow”，可用“+/-”键和“E”键确认体积流量单位，输入10，最后按“E”键确认；3.显示“Unit V olume Flow”，可用“+/-”键和“E”键确认质量流量单位；“m³/h”8.“Unit Totalizer”, 可用“+/-”键和“E”键确认累计值单位；“M³”10.“+”“-”同时按返回，再按“+”或“-”找到“Current Output ”按“E”，选择输出“4—20mA Hart Namur”,再按“E”，用“+、-”输入20mA对应的值，按“E”确认；11.按“E”到“Failsafe Mode”,按“+”或“-”，选择“Max current value”，及报警时输出最大电流值；12.同时按“+”“-”返回到“Current Output 1”，再按“+”或“-”找到“ProcessParameter”，按“E”，将“On-value low flow cut off”设置小流量切除值，一般的设置范围为20mA对应值的1%到5%；80F调试说明4.仪表上电稳定后，按“E”键进入菜单组，出现“Group Select”Measuring Values5.按“+”键两次出现“Quick Setup”，按“E”键进入，出现“Setup Commission”；No6.按“+”或“-”，输入80，最后按“E”键确认；7.重新出现Setup Commission”，按“+”键改为“Yes”，按“E”键确认；No8.显示“Language”选择语言为英语，按“E”键确认，如需选其它语言先用“+”“-”键选择再用“E”键确认；9.显示“Pre-setting”,按“E”键确认；“Act-setting”10.显示“Unit Mass Flow”，可用“+/-”键和“E”键确认质量流量单位；“Kg/h”8.“Unit Totalizer”, 可用“+/-”键和“E”键确认累计值单位；“Kg”9.“Configuration other Unit?”，可用“+/-”键和E键，选择“No”;10.“+”“-”同时按返回到“Quick Setup”菜单，再按“+”或“-”找到“Current Output 1”按“E”，选择输出“4—20mA Hart Namur”,再按“E”，用“+、-”输入20mA对应的值，按“E”确认；11.按“E”到“Failsafe Mode”,按“+”或“-”，选择“Max current value”，及报警时输出最大电流值；12.按“E”返回到“Current Output 1”，再按“+”或“-”找到“ProcessParameter”，按“E”，将“Assign cutoff”选为“Mass flow”,按“E”键，在“On-value low flow cut off”设置小流量切除值，一般的设置范围为20mA对应值的1%到5%；Liquisys COM223/COM253溶解氧调试方法一、调试:(1) 操作说明 :下面对各个操作键进行说明：CAL键：标定，激活标定模式，标定菜单显示。
涡街设定参数（1）测量气体时单位1、SYSTEM UNITE---MEASURING UNITE TYPE----CALCULATED CORRECTED VOLUME2、CURRENT OUTPUT ---V ALUE 20mA （输入量程）3、PROCESS PAREMETER—APPLICATION GAS/STEAM（气体）LIQUID（液体）注：*气体时候必须修改此参数OPERATING DENSITY（操作密度）；注：*数据表中可以查找到此参数REFERENCE DENSITY(参考密度)：标准密度注：*数据表中可以查找到此参数OPERATING TEMPERATURE(操作温度)：注：*数据表中可以查找到此参数1、SYSTEM UNITE---MEASURING UNITE TYPE----CALCULATED FLOW2、CURRENT OUTPUT ---V ALUE 20mA （输入量程）3、PROCESS PAREMETER—APPLICATION GAS/STEAM（气体）LIQUID（液体）注：*气体时候必须修改此参数OPERATING DENSITY（操作密度）；注：*数据表中可以查找到此参数OPERATING TEMPERATURE(操作温度)：注：*数据表中可以查找到此参数1、CURRENT OUTPUT ---V ALUE 20mA （输入量程）3、PROCESS PAREMETER—APPLICATION GAS/STEAM（气体）LIQUID（液体）注：*气体时候必须修改此参数OPERATING TEMPERATURE(操作温度)：注：*数据表中可以查找到此参数质量计设定参数测量液体时：1设定单位SYSTEM UNITE中2设定量程OUTPUT中找到V ALUE 20mA测量气体时：1设定单位SYSTEM UNITE中2设定量程OUTPUT中找到V ALUE 20mA3 PROCESS PAREMETER---EMPTY PIPE DETECT （EPD空管检测）选择：OFF注：*测量气体时必须关闭空管检测更换电路板后需要设定所有参数，并且要重新设定传感器参数,这些参数最好在更换前记录下来：SENSOR DATA菜单下K-FACTOR METER BODY MB NOMINAL DIAMETER .见下B图5 k-factor body MB。

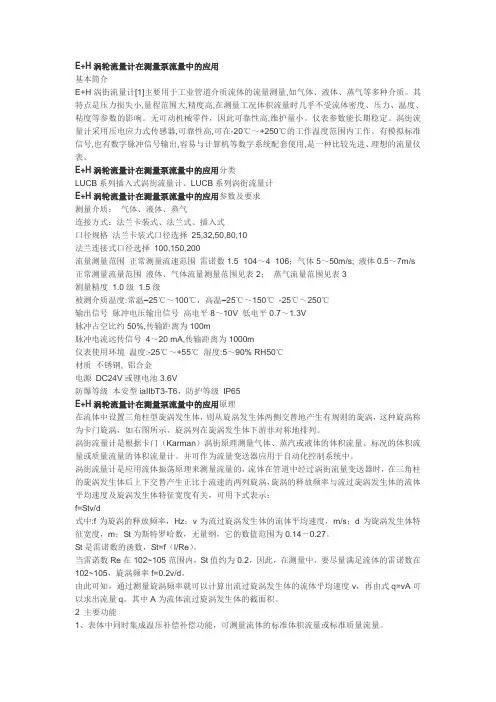

E+H涡轮流量计在测量泵流量中的应用基本简介E+H涡街流量计[1]主要用于工业管道介质流体的流量测量,如气体、液体、蒸气等多种介质。
