2015年最新常用钢轨规格表

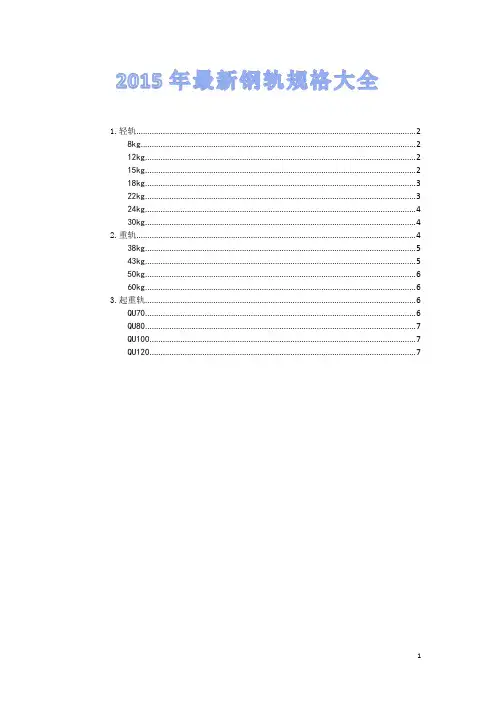

1.轻轨 (2)8kg (2)12kg (2)15kg (2)18kg (3)22kg (3)24kg (4)30kg (4)2.重轨 (4)38kg (5)43kg (5)50kg (6)60kg (6)3.起重轨 (6)QU70 (6)QU80 (7)QU100 (7)QU120 (7)8kg产品特点（1）列车运行使用自动化信号系统（2）列车运行使用专用轨道和车站（3）列车运行最高时速一般为每小时200公里（4）列车最大编组为4节（5）轻轨线路单向每小时运量为1～3万人（地铁可达3～7万人）产品介绍8kg轻轨可用于推拉门、砖厂、工厂流水线等，承重几百斤。

轻轨主要用于林区、矿区、工厂及施工现场等处铺设临时运输线路和轻型机车用线路。

轻轨是每米公称重量小于或等于30kg的钢轨。

轻轨的质量要求比重轨低，只要求检验其化学成分、抗拉强度、硬度和落锤试验等。

产品参数型号：8kg轻轨尺寸（mm）轨高：65底宽：54头宽：25腰厚：7.0材质：Q235B理论重量kg/m：8.4212kg产品介绍轻轨是每米公称重量小于或等于30kg的钢轨。

轻轨的质量要求比重轨低，只要求检验其化学成分、抗拉强度、硬度和落锤试验等。

主要用途12kg轻轨可用于砖厂、加工厂、煤矿、工程机械、设备等，常见于砖厂推车的滑道，转移工件推车的滑道，承重1至3吨。

轻轨主要用于林区、矿区、工厂及施工现场等处铺设临时运输线路和轻型机车用线路。

产品参数型号：12kg轻轨尺寸（mm）轨高：69.85底宽：69.85头宽：38.1腰厚：7.54材质：Q235B理论重量kg/m：12.215kg产品介绍轻轨是每米公称重量小于或等于30kg的钢轨。

轻轨的质量要求比重轨低，只要求检验其化学成分、抗拉强度、硬度和落锤试验等。

15kg轻轨可用于砖厂、加工厂、煤矿、工程机械、设备等，常见于砖厂推车的滑道，转移工件推车的滑道，也适用于电厂、工厂，承重1至3吨。

轻轨主要用于林区、矿区、工厂及施工现场等处铺设临时运输线路和轻型机车用线路。

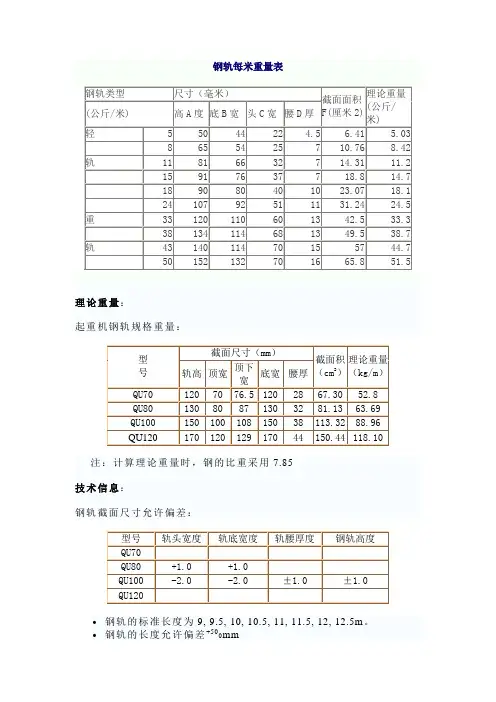

钢轨类型及主要尺寸表重轨（YB350-63，GB183-63，GB182-63，GB181-63，GB2585-81）截面尺寸mm型号kg/m高度底宽头宽腰厚理论质量kg/m长度m331201106012.533.28612.5-25 381341146813.038.73312.5-25 431401147014.544.65312.5-25 501521327015.551.51412.5-25 P601761507316.560.64P751921507520.074.414起重机钢轨(GB3426-82)截面尺寸mm型号高度底宽头宽腰厚理论质量kg/m长度mQU70120120702852.80 QU80130130803263.69 QU1001501501003888.96 QU12017017012044118.109，9.5，1 0，10.5，11，11.5，12，12.5轻轨(GB11264-89)轻轨截面尺寸及理论质量截面尺寸mm型号kg/m轨高底宽头宽头高腰高底高腰厚理论质量kg/m963.5063.5032.1017.4835.7210.30 5.908.94 1269.8569.8538.1019.8537.7012.307.5412.20 1579.3779.3742.8622.2243.6513.508.3315.20 2293.6693.6650.8026.9950.0016.6710.7222.30 30107.95107.9560.3330.9557.5519.4512.3030.10轻轨用接头夹板(GB11265-89)主要尺寸mm型号kg/m长度高度孔径孔数个理论质量kg/块938543.131440.81 1240946.50144 1.39 1540953.54184 2.20 2251061.73224 3.80 3056171.48224 5.54轻轨用垫板(GB11266-89)主要尺寸mm型号kg/m长度宽度理论质量kg/块15180100 1.522200120 2.230220130 2.7注：垫板按理论质量交货。

国标钢轨规格型号表国标轻轨重轨起重机轨规格尺寸表：8kg钢轨轨高：65mm 底宽：54mm 头宽：25mm 腰厚：7.0mm 理论重量：8.42kg/m 9kg钢轨轨高：63.5mm 底宽：63.5mm 头宽：32.1mm 腰厚：5.9mm 理论重量：8.94kg/m 12kg钢轨轨高：69.85mm 底宽：69.85mm 头宽：38.1mm 腰厚：7.54mm 理论重量：12.2kg/m15kg钢轨轨高：79.37mm 底宽：79.37mm 头宽：42.86mm 腰厚：8.33mm 理论重量：15.2kg/m18kg钢轨轨高：90mm 底宽：80mm 头宽：40mm 腰厚：10.0mm 理论重量：18.06kg/m 22kg钢轨轨高：93.66mm 底宽：93.66mm 头宽：50.8mm 腰厚：10.72mm 理论重量：22.3kg/m24kg钢轨轨高：107mm 底宽：90mm 头宽：51mm 腰厚：10.9mm 理论重量：24.46kg/m 30kg钢轨轨高：107.95mm 底宽：107.95mm 头宽：60.33mm 腰厚：12.3mm 理论重量：30.1kg/m以上为轻轨38kg钢轨轨高：134mm 底宽：114mm 头宽：68mm 腰厚：13mm 理论重量：38.733kg/m43kg钢轨轨高：140mm 底宽：114mm 头宽：70mm 腰厚：14.5mm 理论重量：44.653kg/m45kg钢轨轨高：145mm 底宽：126mm 头宽：67mm 腰厚：14.5mm 理论重量：45.546kg/m50kg钢轨轨高：152mm 底宽：132mm 头宽：70mm 腰厚：15.5mm 理论重量：51.514kg/m60kg钢轨轨高：176mm 底宽：150mm 头宽：73mm 腰厚：16.5mm 理论重量：60.64kg/m70kg钢轨轨高：120mm 底宽：120mm 头宽：70mm 腰厚：28mm 理论重量：52.8kg/m80kg钢轨轨高：130mm 底宽：130mm 头宽：80mm 腰厚：32mm 理论重量：63.69kg/m 100kg钢轨轨高：150mm 底宽：150mm 头宽：100mm 腰厚：38mm 理论重量：88.96kg/m120kg钢轨轨高：170mm 底宽：170mm 头宽：120mm 腰厚：44mm 理论重量：118.1kg/m。

常用钢轨规格表
铁路钢轨知识：
（1）重型钢轨知识：每米公称重量大于30kg的钢轨。

火车钢轨和起重机轨都属
重轨。

火车钢轨：用于铺设铁路，要承受火车营运时的压力、冲击载荷和摩擦，要求有足够的强度和一定的韧性。

质量要求严格，除保证其化学成分外，还要求检验力学性能、落锤试验和酸浸低倍组织等。

生产厂有武钢、鞍钢、包钢和攀钢等。

起重机轨：即吊车轨，其高度较低，头宽及腰厚尺寸较大，只要求检验化学成分和抗拉强度。

用于铺设起重机大于及小车轨道。

生产厂有鞍钢和攀钢。

（2）轻型钢轨知识：是每米公称重量小于或等于30kg的钢轨。

轻轨的质量要求比重轨低，只要求检验其化学成分、抗拉强度、硬度和落锤试验等。

主要用途：轻轨主要用于林区、矿区、工厂及施工现场等处铺设临时运输线路和轻型机车用线路。

铁路钢轨型号：。

（1）轻型钢轨型号，材质:Q235，55Q；规格：30kg/m，24kg/m，22kg/m，18kg/m，15kg/m，12kg/m，8kg/m。

（2）重型钢轨型号,材质:45MN，71MN；规格：50kg/m，43kg/m，38kg/m，33kg/m（2）起重钢轨型号,材质: U71MN；规格：QU70kg /m，Q U80k g/m，QU100 kg /m，QU120 kg /m。

以上钢轨型号为常用钢轨型号。

铁路钢轨知识：
（1）沉型钢轨知识：每米公称沉量大于30kg的钢轨.火车钢轨战起沉机轨皆属
沉轨.火车钢轨：用于铺设铁路，要启受火车营运时的压力、冲打载荷战摩揩，央供有脚够的强度战一定的韧性.品量央供庄重，除包管其化教身分中，还央供考验力教本能、降锤考查战酸浸矮倍构造等.死产厂有武钢、鞍钢、包钢战攀钢等.起沉机轨：即吊车轨，其下度较矮，头宽及腰薄尺寸较大，只央供考验化教身分战抗推强度.用于铺设起沉机大于及小车轨讲.死产厂有鞍钢战攀钢.
（2）沉型钢轨知识：是每米公称沉量小于或者等于30kg的钢轨.沉轨的品量央供比沉轨矮，只央供考验其化教身分、抗推强度、硬度战降锤考查等.主要用途：沉轨主要用于林区、矿区、工厂及动工现场等处铺设临时输送线路战沉型机车用线路.
铁路钢轨型号：.（1）沉型钢轨型号，材量:Q235，55Q；规格：30kg/m，24kg/m，22kg/m，18kg/m，15kg/m，12kg/m，8kg/m.（2）沉型钢轨型号,材量:45MN，71MN；规格：50kg/m，43kg/m，38kg/m，33kg/m（2）起沉钢轨型号,材量: U71MN；规格：QU70 kg /m，QU80 kg /m，QU100 kg /m，QU120 kg /m.以上钢轨型号为时常使用钢轨型号。

钢轨规格表(可以直接使用，可编辑优质资料，欢迎下载）钢轨规格表:A-轨高度B-轨底面宽度C-轨头面宽度D-轨腰厚度(每米<30千克是重轨,>或=30千克是轻轨)规格（型号）截A 面B 尺寸C （mm）D 理论重量（kg/mm)长度(m)轻轨（GB11264-89）6kg/m 9kg/m 12kg/m 15kg/m 22kg/m 30kg/m5163.5069.8579.3793.66107.955063.5069.8579.3793.66107.952632.1038.1042.8650.8060.3355.907.548.3310.7212.305.988.9412.2015.2022.3030.106-10轻轨（YB 222-63）8kg/m 18kg/m 24kg/m659010754809225405171010.88.4218.0624.466-10重轨（GB 181-183 63）38kg/m43kg/m50kg/m60kg/m 68707073 12.5 起重机钢轨(GB 3426-82)QU 70QU 80QU 100QU120 7080100120 28323844 9-12.5弹簧规格表弹簧使用次数和压缩比的关系使用100万次使用50万次使用30万次色别(压缩比:占自由高度的%)荷重种类较小40.0 45.0 50.0 黄色Yellow 轻32.0 36.0 40.0 蓝色Blue中25.6 28.8 32.0 红色Red重19.2 21.6 24.0 绿色Green 超重16.0 18.0 棕色Brown弹簧几何尺寸及负荷公差外径D(mm) 内径D(mm) 自由高度H 0 ≤50(mm) 自由高度H 0 ≥50（mm）负荷P N （N）旋向0.0 +0.7±0.5 ±10%H 0 ±10%P N 右-0.7 +0.1弹簧最大压缩量种类最大压缩度较小荷重自由高度×58％轻荷重自由高度×48％中荷重自由高度×38％重荷重自由高度×28％超重荷重自由高度×24％弹簧规格表-KH重荷重KH 重荷重Heavy Load油封规格表（GB13871-92）油封规格表（GB13871-92）油封规格表（化工部标准HG）油封规格表（HG）骨架油封价格表：。

钢轨规格型号表规格型号重量（kg/m）高度（mm）底宽（mm）轨头宽度（mm）轨底厚度（mm）轨头厚度（mm）螺栓孔直径（mm）GB2585-8118KG18.06 90 80 40 10 10 22GB2585-8124KG24.46 107 92 51 10 12 22GB2585-8130KG30.1 107 92 51 12 12 22GB2585-8138KG37.2 134 114 68 13 13 28GB2585-8143KG44.65 140 114 70 14.5 14.5 28GB2585-8150KG51.51 152 132 70 15.5 15.5 31GB2585-8160KG60.64 176 150 74.6 16.5 16.5 31GB2585-8175KG74.29 192 150 81 18 18 34TB/T2344-201238KG38.73 134 114 68 13 13 28TB/T2344-201250KG51.66 152 132 70 15 15 31TB/T2344-201260.34 176 150 74.6 16.5 16.5 3160KG74.39 192 150 81 18 18 34TB/T2344-201275KGTB/T85.73 192 150 81 18 18 36 2344-201285KGTB/T43.85 140 114 70 14.5 14.5 28 2344-201243KG规格型号解析•规格型号：钢轨的具体型号和规格标识。

•重量（kg/m）：每米长的钢轨的重量。

•高度（mm）：钢轨的整体高度。

•底宽（mm）：钢轨底部的宽度。

•轨头宽度（mm）：钢轨顶部的宽度。

•轨底厚度（mm）：钢轨底部的厚度。

•轨头厚度（mm）：钢轨顶部的厚度。

•螺栓孔直径（mm）：钢轨上螺栓孔的直径。

钢轨规格型号说明1.GB2585-81 18KG：此钢轨规格型号符合国家标准GB2585-81，重量为18.06kg/m，高度为90mm，底宽为80mm，轨头宽度为40mm，轨底厚度为10mm，轨头厚度为10mm，螺栓孔直径为22mm。

国标钢轨规格型号表国标轻轨重轨起重机轨规格尺寸表：8kg钢轨轨高：65mm 底宽：54mm 头宽：25mm 腰厚：7.0mm 理论重量：8.42kg/m9kg钢轨轨高：63.5mm 底宽：63.5mm 头宽：32.1mm 腰厚：5.9mm 理论重量：8.94kg/m12kg钢轨轨高：69.85mm 底宽：69.85mm 头宽：38.1mm 腰厚：7.54mm 理论重量：12.2kg/m15kg钢轨轨高：79.37mm 底宽：79.37mm 头宽：42.86mm 腰厚：8.33mm 理论重量：15.2kg/m18kg钢轨轨高：90mm 底宽：80mm 头宽：40mm 腰厚：10.0mm 理论重量：18.06kg/m22kg钢轨轨高：93.66mm 底宽：93.66mm 头宽：50.8mm 腰厚：10.72mm 理论重量：22.3kg/m24kg钢轨轨高：107mm 底宽：90mm 头宽：51mm 腰厚：10.9mm 理论重量：24.46kg/m30kg钢轨轨高：107.95mm 底宽：107.95mm 头宽：60.33mm 腰厚：12.3mm 理论重量：30.1kg/m以上为轻轨38kg钢轨轨高：134mm 底宽：114mm 头宽：68mm 腰厚：13mm 理论重量：38.733kg/m43kg钢轨轨高：140mm 底宽：114mm 头宽：70mm 腰厚：14.5mm 理论重量：44.653kg/m45kg钢轨轨高：145mm 底宽：126mm 头宽：67mm 腰厚：14.5mm 理论重量：45.546kg/m50kg钢轨轨高：152mm 底宽：132mm 头宽：70mm 腰厚：15.5mm 理论重量：51.514kg/m60kg钢轨轨高：176mm 底宽：150mm 头宽：73mm 腰厚：16.5mm 理论重量：60.64kg/m70kg钢轨轨高：120mm 底宽：120mm 头宽：70mm 腰厚：28mm 理论重量：52.8kg/m80kg钢轨轨高：130mm 底宽：130mm 头宽：80mm 腰厚：32mm 理论重量：63.69kg/m100kg钢轨轨高：150mm 底宽：150mm 头宽：100mm 腰厚：38mm 理论重量：88.96kg/m120kg钢轨轨高：170mm 底宽：170mm 头宽：120mm 腰厚：44mm 理论重量：118.1kg/m。

钢轨尺寸表钢轨理论重量钢轨规格5kg钢轨轨高：50mm 底宽：44mm 头宽：22mm 腰厚：4.5mm 理论重量：5.03kg/m6kg钢轨轨高：50.8mm 底宽：50.8mm 头宽：25.4mm 腰厚：4.76mm 理论重量：5.98kg/m8kg钢轨轨高：65mm 底宽：54mm 头宽：25mm 腰厚：7.0mm 理论重量：8.42kg/m9kg钢轨轨高：63.5mm 底宽：63.5mm 头宽：32.1mm 腰厚：5.9mm 理论重量：8.94kg/m12kg钢轨轨高：69.85mm 底宽：69.85mm 头宽：38.1mm 腰厚：7.54mm 理论重量：12.2kg/m15kg钢轨轨高：79.37mm 底宽：79.37mm 头宽：42.86mm 腰厚：8.33mm 理论重量：15.2kg/m18kg钢轨轨高：90mm 底宽：80mm 头宽：40mm 腰厚：10.0mm 理论重量：18.06kg/m22kg钢轨轨高：93.66mm 底宽：93.66mm 头宽：50.8mm 腰厚：10.72mm 理论重量：22.3kg/m24kg钢轨轨高：107mm 底宽：90mm 头宽：51mm 腰厚：10.9mm 理论重量：24.46kg/m30kg钢轨轨高：107.95mm 底宽：107.95mm 头宽：60.33mm 腰厚：12.3mm 理论重量：30.1kg/m38kg钢轨轨高：134mm 底宽：114mm 头宽：68mm 腰厚：13mm 理论重量：38.733kg/m43kg钢轨轨高：140mm 底宽：114mm 头宽：70mm 腰厚：14.5mm 理论重量：44.653kg/m45kg钢轨轨高：145mm 底宽：126mm 头宽：67mm 腰厚：14.5mm 理论重量：45.546kg/m50kg钢轨轨高：152mm 底宽：132mm 头宽：70mm 腰厚：15.5mm 理论重量：51.514kg/m60kg钢轨轨高：176mm 底宽：150mm 头宽：73mm 腰厚：16.5mm 理论重量：60.64kg/m70kg钢轨轨高：120mm 底宽：120mm 头宽：70mm 腰厚：28mm 理论重量：52.8kg/m80kg钢轨轨高：130mm 底宽：130mm 头宽：80mm 腰厚：32mm 理论重量：63.69kg/m100kg钢轨轨高：150mm 底宽：150mm 头宽：100mm 腰厚：38mm 理论重量：88.96kg/m120kg钢轨轨高：170mm 底宽：170mm 头宽：120mm 腰厚：44mm 理论重量：118.1kg/m。
