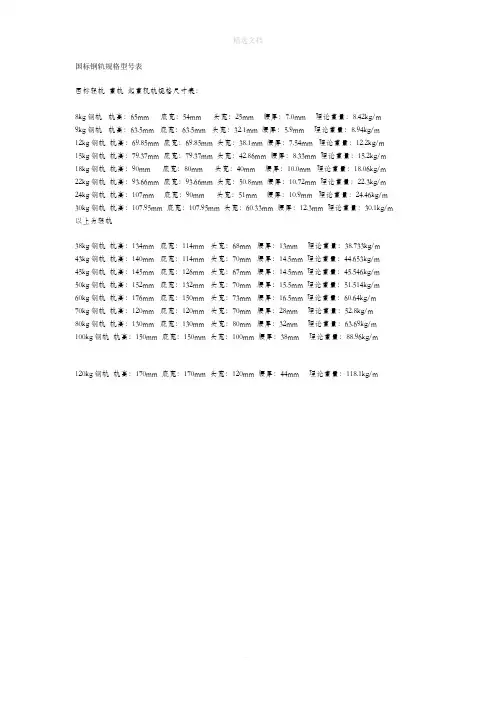

国标钢轨规格型号表

国标钢轨规格型号表国标钢轨规格型号表国标轻轨重轨起重机轨规格尺寸表：8kg钢轨轨高：65mm 底宽：54mm 头宽：25mm 腰厚：7.0mm 理论重量：8.42kg/m 9kg钢轨轨高：63.5mm 底宽：63.5mm 头宽：32.1mm 腰厚：5.9mm 理论重量：8.94kg/m 12kg 钢轨轨高：69.85mm 底宽：69.85mm 头宽：38.1mm 腰厚：7.54mm 理论重量：12.2kg/m15kg钢轨轨高：79.37mm 底宽：79.37mm 头宽：42.86mm 腰厚：8.33mm 理论重量：15.2kg/m18kg钢轨轨高：90mm 底宽：80mm 头宽：40mm 腰厚：10.0mm 理论重量：18.06kg/m 22kg钢轨轨高：93.66mm 底宽：93.66mm 头宽：50.8mm 腰厚：10.72mm 理论重量：22.3kg/m24kg钢轨轨高：107mm 底宽：90mm 头宽：51mm 腰厚：10.9mm 理论重量：24.46kg/m 30kg钢轨轨高：107.95mm 底宽：107.95mm 头宽：60.33mm 腰厚：12.3mm 理论重量：30.1kg/m 以上为轻轨38kg钢轨轨高：134mm 底宽：114mm 头宽：68mm 腰厚：13mm 理论重量：38.733kg/m43kg钢轨轨高：140mm 底宽：114mm 头宽：70mm 腰厚：14.5mm 理论重量：44.653kg/m45kg钢轨轨高：145mm 底宽：126mm 头宽：67mm 腰厚：14.5mm 理论重量：45.546kg/m50kg钢轨轨高：152mm 底宽：132mm 头宽：70mm 腰厚：15.5mm 理论重量：51.514kg/m60kg钢轨轨高：176mm 底宽：150mm 头宽：73mm 腰厚：16.5mm 理论重量：60.64kg/m70kg钢轨轨高：120mm 底宽：120mm 头宽：70mm 腰厚：28mm 理论重量：52.8kg/m80kg钢轨轨高：130mm 底宽：130mm 头宽：80mm 腰厚：32mm 理论重量：63.69kg/m 100kg钢轨轨高：150mm 底宽：150mm 头宽：100mm 腰厚：38mm 理论重量：88.96kg/m 120kg钢轨轨高：170mm 底宽：170mm 头宽：120mm 腰厚：44mm 理论重量：118.1kg/m。

国标钢轨规格型号表

精选文档国标钢轨规格型号表国标轻轨重轨起重机轨规格尺寸表：8kg钢轨轨高：65mm 底宽：54mm 头宽：25mm 腰厚：7.0mm 理论重量：8.42kg/m9kg钢轨轨高：63.5mm 底宽：63.5mm 头宽：32.1mm 腰厚：5.9mm 理论重量：8.94kg/m12kg钢轨轨高：69.85mm 底宽：69.85mm 头宽：38.1mm 腰厚：7.54mm 理论重量：12.2kg/m 15kg钢轨轨高：79.37mm 底宽：79.37mm 头宽：42.86mm 腰厚：8.33mm 理论重量：15.2kg/m 18kg钢轨轨高：90mm 底宽：80mm 头宽：40mm 腰厚：10.0mm 理论重量：18.06kg/m 22kg钢轨轨高：93.66mm 底宽：93.66mm 头宽：50.8mm 腰厚：10.72mm 理论重量：22.3kg/m 24kg钢轨轨高：107mm 底宽：90mm 头宽：51mm 腰厚：10.9mm 理论重量：24.46kg/m 30kg钢轨轨高：107.95mm 底宽：107.95mm 头宽：60.33mm 腰厚：12.3mm 理论重量：30.1kg/m 以上为轻轨38kg钢轨轨高：134mm 底宽：114mm 头宽：68mm 腰厚：13mm 理论重量：38.733kg/m43kg钢轨轨高：140mm 底宽：114mm 头宽：70mm 腰厚：14.5mm 理论重量：44.653kg/m45kg钢轨轨高：145mm 底宽：126mm 头宽：67mm 腰厚：14.5mm 理论重量：45.546kg/m50kg钢轨轨高：152mm 底宽：132mm 头宽：70mm 腰厚：15.5mm 理论重量：51.514kg/m60kg钢轨轨高：176mm 底宽：150mm 头宽：73mm 腰厚：16.5mm 理论重量：60.64kg/m70kg钢轨轨高：120mm 底宽：120mm 头宽：70mm 腰厚：28mm 理论重量：52.8kg/m80kg钢轨轨高：130mm 底宽：130mm 头宽：80mm 腰厚：32mm 理论重量：63.69kg/m 100kg钢轨轨高：150mm 底宽：150mm 头宽：100mm 腰厚：38mm 理论重量：88.96kg/m120kg钢轨轨高：170mm 底宽：170mm 头宽：120mm 腰厚：44mm 理论重量：118.1kg/m.。

钢轨尺寸、重量及使用标准

A
B
C
D
50
152
132
70
15.5
65.8
51.514
643.925
643.429
1287.850
1287.354
0.496
43
140
114
70
14.5
57.0
44.653
558.162
557.690
116.325
1115.853
0.472
38
134
114
68
13.0
49.5
38.733
484.162
70
197
不裂
不断
半
镇静
钢
50轻半
50Qb
5、8、11
0.35～
0.60
≤0.17
≥0.40
0.050
0.055
0.40
-
-
-
55轻半
55Qb
15、18、24
0.50～
0.60
≤0.17
0.60～
1.00
0.050
0.055
0.40
70
197
不裂
不断
普低钢
45
硅锰磷
45SiMnP
5、8、11
0.35～
8.标准
（１）ＧＢ２５８５—８１铁路用每米３８—５０kg钢轨技术条件；
（２）ＧＢ１１２６５—８９轻轨用接头夹板；
（３）ＧＢ１１２６４—８９轻轨；
（４）ＧＢ１１２６６—８９轻轨用垫板；
（５）YＢ/Ｔ５０５５—９３起重机钢轨；
（６）ＡＳＴＭE３９９金属材料平面应变、断裂韧度标准试验方法；
（７）ＪＩＳＧ０５５５钢材中非金属夹杂物显微试验方法；

国标钢轨规格型号表

钢轨尺寸、重量及使用标准

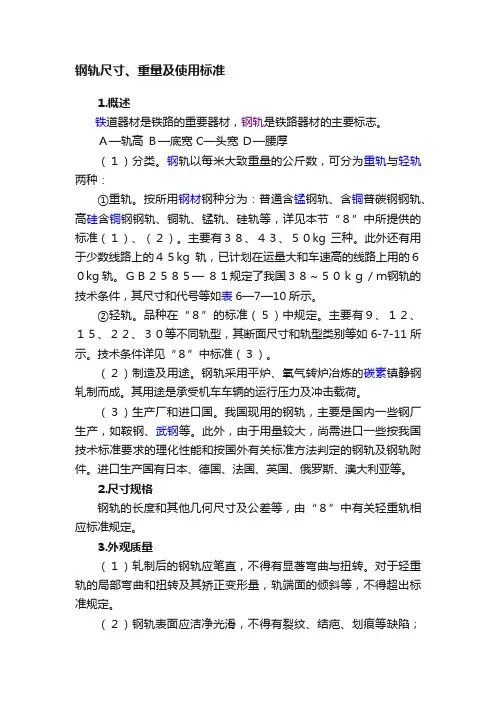

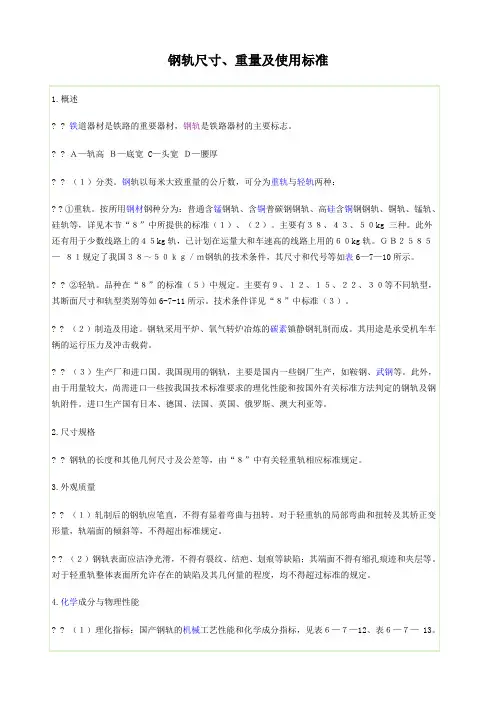

钢轨尺寸、重量及使用标准1.概述铁道器材是铁路的重要器材，钢轨是铁路器材的主要标志。

Ａ—轨高Ｂ—底宽 C—头宽Ｄ—腰厚（１）分类。

钢轨以每米大致重量的公斤数，可分为重轨与轻轨两种：①重轨。

按所用钢材钢种分为：普通含锰钢轨、含铜普碳钢钢轨、高硅含铜钢钢轨、铜轨、锰轨、硅轨等，详见本节“８”中所提供的标准（１）、（２）。

主要有３８、４３、５０kg 三种。

此外还有用于少数线路上的４５kg轨，已计划在运量大和车速高的线路上用的６０kg轨。

ＧＢ２５８５—８１规定了我国３８～５０ｋｇ／ｍ钢轨的技术条件，其尺寸和代号等如表6—7—10所示。

②轻轨。

品种在“８”的标准（５）中规定。

主要有９、１２、１５、２２、３０等不同轨型，其断面尺寸和轨型类别等如6-7-11所示。

技术条件详见“８”中标准（３）。

（２）制造及用途。

钢轨采用平炉、氧气转炉冶炼的碳素镇静钢轧制而成。

其用途是承受机车车辆的运行压力及冲击载荷。

（３）生产厂和进口国。

我国现用的钢轨，主要是国内一些钢厂生产，如鞍钢、武钢等。

此外，由于用量较大，尚需进口一些按我国技术标准要求的理化性能和按国外有关标准方法判定的钢轨及钢轨附件。

进口生产国有日本、德国、法国、英国、俄罗斯、澳大利亚等。

2.尺寸规格钢轨的长度和其他几何尺寸及公差等，由“８”中有关轻重轨相应标准规定。

3.外观质量（１）轧制后的钢轨应笔直，不得有显著弯曲与扭转。

对于轻重轨的局部弯曲和扭转及其矫正变形量，轨端面的倾斜等，不得超出标准规定。

（２）钢轨表面应洁净光滑，不得有裂纹、结疤、划痕等缺陷；其端面不得有缩孔痕迹和夹层等。

对于轻重轨整体表面所允许存在的缺陷及其几何量的程度，均不得超过标准的规定。

4.化学成分与物理性能（１）理化指标：国产钢轨的机械工艺性能和化学成分指标，见表６—７—12、表６—７— 13。

表6-7-10国产重轨规格钢轨类型断面尺寸ｍｍ横截面面积cm２理论重量kg每ｍ重量12.5ｍ长的重量25.0ｍ长的重量每根钢轨螺栓孔部分重量未扣除螺栓孔每端扣除三个螺栓孔每端扣除三个螺栓孔A B C D501521327015.565.80.496643.925643.4291287.8501287.3540.496 431401147014.557.00.472558.162557.690116.3251115.8530.472 381341146813.049.50.423484.162483.739968.325967.9020.423 331201106012.542.50.271416.075415.804--0.271表6-7-11 国产轻轨规格轻轨类型kg/ｍ断面尺寸ｍｍ通常长度ｍ截面面积cｍ２理论重量kg/ｍＡＢCＤ963.5063.5032.10 5.905～711.298.941269.8569.8538.107.546～1015.5412.20 1579.3779.3742.868.336～1019.3315.20 2293.6693.6650.8010.727～1028.3922.3030107.95107.9560.3312.307～1038.3230.10（２）检验方法：对于规定的钢轨化学成分及力学工艺性能的检验，按照一般钢铁分析实验方法有关标准规定进行。

轻轨钢轨尺寸规格表

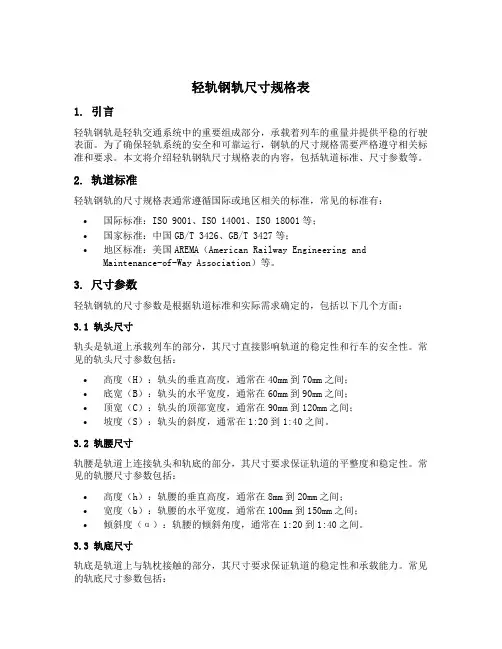

轻轨钢轨尺寸规格表1. 引言轻轨钢轨是轻轨交通系统中的重要组成部分，承载着列车的重量并提供平稳的行驶表面。

为了确保轻轨系统的安全和可靠运行，钢轨的尺寸规格需要严格遵守相关标准和要求。

本文将介绍轻轨钢轨尺寸规格表的内容，包括轨道标准、尺寸参数等。

2. 轨道标准轻轨钢轨的尺寸规格表通常遵循国际或地区相关的标准，常见的标准有：•国际标准：ISO 9001、ISO 14001、ISO 18001等；•国家标准：中国GB/T 3426、GB/T 3427等；•地区标准：美国AREMA（American Railway Engineering and Maintenance-of-Way Association）等。

3. 尺寸参数轻轨钢轨的尺寸参数是根据轨道标准和实际需求确定的，包括以下几个方面：3.1 轨头尺寸轨头是轨道上承载列车的部分，其尺寸直接影响轨道的稳定性和行车的安全性。

常见的轨头尺寸参数包括：•高度（H）：轨头的垂直高度，通常在40mm到70mm之间；•底宽（B）：轨头的水平宽度，通常在60mm到90mm之间；•顶宽（C）：轨头的顶部宽度，通常在90mm到120mm之间；•坡度（S）：轨头的斜度，通常在1:20到1:40之间。

3.2 轨腰尺寸轨腰是轨道上连接轨头和轨底的部分，其尺寸要求保证轨道的平整度和稳定性。

常见的轨腰尺寸参数包括：•高度（h）：轨腰的垂直高度，通常在8mm到20mm之间；•宽度（b）：轨腰的水平宽度，通常在100mm到150mm之间；•倾斜度（α）：轨腰的倾斜角度，通常在1:20到1:40之间。

3.3 轨底尺寸轨底是轨道上与轨枕接触的部分，其尺寸要求保证轨道的稳定性和承载能力。

常见的轨底尺寸参数包括：•高度（h1）：轨底的垂直高度，通常在110mm到170mm之间；•宽度（b1）：轨底的水平宽度，通常在65mm到85mm之间。

4. 其他要求除了尺寸参数外，轻轨钢轨的尺寸规格表还可能包含其他要求，如：•材料要求：钢轨的材料通常为优质的钢材，要求具有一定的强度和韧性；•表面处理：钢轨的表面可能需要进行防腐处理、防锈处理等；•标志和标识：钢轨上可能需要标注相关的标志和标识，如制造商信息、规格型号等。

钢轨规格型号表

钢轨规格型号表规格型号重量（kg/m）高度（mm）底宽（mm）轨头宽度（mm）轨底厚度（mm）轨头厚度（mm）螺栓孔直径（mm）GB2585-8118KG18.06 90 80 40 10 10 22GB2585-8124KG24.46 107 92 51 10 12 22GB2585-8130KG30.1 107 92 51 12 12 22GB2585-8138KG37.2 134 114 68 13 13 28GB2585-8143KG44.65 140 114 70 14.5 14.5 28GB2585-8150KG51.51 152 132 70 15.5 15.5 31GB2585-8160KG60.64 176 150 74.6 16.5 16.5 31GB2585-8175KG74.29 192 150 81 18 18 34TB/T2344-201238KG38.73 134 114 68 13 13 28TB/T2344-201250KG51.66 152 132 70 15 15 31TB/T2344-201260.34 176 150 74.6 16.5 16.5 3160KG74.39 192 150 81 18 18 34TB/T2344-201275KGTB/T85.73 192 150 81 18 18 36 2344-201285KGTB/T43.85 140 114 70 14.5 14.5 28 2344-201243KG规格型号解析•规格型号：钢轨的具体型号和规格标识。

•重量（kg/m）：每米长的钢轨的重量。

•高度（mm）：钢轨的整体高度。

•底宽（mm）：钢轨底部的宽度。

•轨头宽度（mm）：钢轨顶部的宽度。

•轨底厚度（mm）：钢轨底部的厚度。

•轨头厚度（mm）：钢轨顶部的厚度。

•螺栓孔直径（mm）：钢轨上螺栓孔的直径。

钢轨规格型号说明1.GB2585-81 18KG：此钢轨规格型号符合国家标准GB2585-81，重量为18.06kg/m，高度为90mm，底宽为80mm，轨头宽度为40mm，轨底厚度为10mm，轨头厚度为10mm，螺栓孔直径为22mm。

钢轨类型及主要尺寸表

12.5-25
50
152
132
70
15.5
51.514
12.5-25
P60
176
150
73
16.5
60.64
P75
192
150
75
20.0
74.414
起重机钢轨(GB3426-82)
型号
截面尺寸mm
理论质量
kg/m
长度m
高度
底宽
头宽
腰厚
QU70
120
120
70
28
52.80
9，9.5，10，10.5，11，11.5，12，12.5
WLK3FD-Z1Z9/0/10、R2W、2K
B2
东二2.5米绞车
唐山开诚
1.800元
数字深度指示器
X0301-SD-MX
A300
东二绞车
唐山开诚
5.300元
光电编码器
100P/R.DC24V集电极开路
PG2
东二2.5米绞车
唐山开诚
1.000元
光电编码器
1000P/R.DC24V集电极开路
PG1
东二2.5米绞车
理论质量kg/块
长
宽
未扣除道钉孔
扣除道钉孔
50
双肩
310
160
6.03
5.80
38，43
双肩
290
160
5.48
5.25
重轨用道钉、垫圈
型号
kg/m
道钉
垫圈
长度mm
理论质量kg/块
理论质量kg/块
50
145
0.378
0.078
38，43

钢轨尺寸、重量及使用标准

8.94
12
69.85
69.85
38.10
7.54
6～10
15.54
12.20
15
79.37
79.37
42.86
8.33
6～10
19.33
15.20
22
93.66
93.66
50.80
10.72
7～10
28.39
22.30
30
107.95
107.95
60.33
12.30
7～10
38.32
30.10
（２）检验方法：对于规定的钢轨化学成分及力学工艺性能的检验，按照一般钢铁分析实验方法有关标准规定进行。详见“８”中标准。
8.标准
（１）ＧＢ２５８５—８１铁路用每米３８—５０kg钢轨技术条件；
（２）ＧＢ１１２６５—８９轻轨用接头夹板；
（３）ＧＢ１１２６４—８９轻轨；
（４）ＧＢ１１２６６—８９轻轨用垫板；
（５）YＢ/Ｔ５０５５—９３起重机钢轨；
（６）ＡＳＴＭE３９９金属材料平面应变、断裂韧度标准试验方法；
（７）ＪＩＳＧ０５５５钢材中非金属夹杂物显微试验方法；
0.30
0.70～
1.00
0.10～
0.40
0.040
0.050
80(77
0.15～
0.35
1.10～
1.50
0.040
0.040
90(883)
8
5
U70MnSi
0.65～
0.75
0.85～
1.15
0.85～
1.15
0.040
0.040
90(883)
8
6

钢轨尺寸、重量及使用标准

6.标志和质量证明书
? ? （１）每根重轨在其规定部位，轧有清晰凸起的标志：生产厂标志、钢号、炉号、型号、制造年（月）号。有表示特定意义的“Ａ”、“Ｚ”字样及白漆等。
? ? （２）以捆交货的轻轨，应挂有注明批号的牌。
? ? （３）钢轨的质量证明书内容，按“８”中（１２）标准规定。
7.进口验收及注意事项
? ? （７）ＪＩＳＧ０５５５钢材中非金属夹杂物显微试验方法；
? ? （８）ＪＩＳＺ２２４６肖氏硬度试验方法；
? ? （９）ＪＩＳＺ２２４３布氏硬度方法；
? ? （１０）ＪＩＳＺ２２４４维氏硬度试验方法；
? ? （１１）ＪＩＳ E １１０１普通钢轨；
? ? （１２）ＧＢ２１０１—８９型钢验收、包装、标志及质量证明书的一般规定。
4.化学成分与物理性能
? ? （１）理化指标：国产钢轨的机械工艺性能和化学成分指标，见表６—７—12、表６—７— 13。
表6-7-10国产重轨规格
钢轨
类型
断面尺寸
ｍｍ
横截面面积cm２
理??论??重? ?量??kg
每ｍ
重量
12.5ｍ长的重量
25.0ｍ长的重量
每根钢轨螺栓孔部分重量
未扣除螺栓孔
每端扣除三个螺栓孔
未扣除螺栓孔
每端扣除三个螺栓孔
A
B
C
D
50
152
132
70
15.5
65.8
51.514
643.925
643.429
1287.850
1287.354
0.496
43
140
114
70
14.5
57.0
44.653

钢轨型号及尺寸

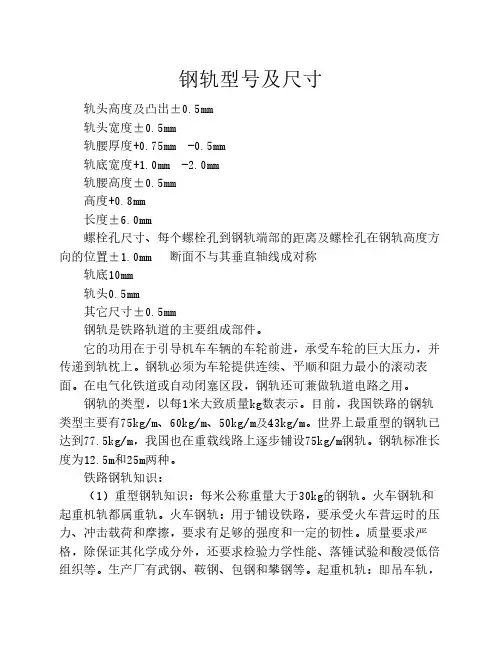

钢轨型号及尺寸轨头高度及凸出±0.5mm轨头宽度±0.5mm轨腰厚度+0.75mm -0.5mm轨底宽度+1.0mm -2.0mm轨腰高度±0.5mm高度+0.8mm长度±6.0mm螺栓孔尺寸、每个螺栓孔到钢轨端部的距离及螺栓孔在钢轨高度方向的位置±1.0mm 断面不与其垂直轴线成对称轨底10mm轨头0.5mm其它尺寸±0.5mm钢轨是铁路轨道的主要组成部件。

它的功用在于引导机车车辆的车轮前进，承受车轮的巨大压力，并传递到轨枕上。

钢轨必须为车轮提供连续、平顺和阻力最小的滚动表面。

在电气化铁道或自动闭塞区段，钢轨还可兼做轨道电路之用。

钢轨的类型，以每1米大致质量kg数表示。

目前，我国铁路的钢轨类型主要有75kg/m、60kg/m、50kg/m及43kg/m。

世界上最重型的钢轨已达到77.5kg/m，我国也在重载线路上逐步铺设75kg/m钢轨。

钢轨标准长度为12.5m和25m两种。

铁路钢轨知识：（1）重型钢轨知识：每米公称重量大于30kg的钢轨。

火车钢轨和起重机轨都属重轨。

火车钢轨：用于铺设铁路，要承受火车营运时的压力、冲击载荷和摩擦，要求有足够的强度和一定的韧性。

质量要求严格，除保证其化学成分外，还要求检验力学性能、落锤试验和酸浸低倍组织等。

生产厂有武钢、鞍钢、包钢和攀钢等。

起重机轨：即吊车轨，其高度较低，头宽及腰厚尺寸较大，只要求检验化学成分和抗拉强度。

用于铺设起重机大于及小车轨道。

生产厂有鞍钢和攀钢。

（2）轻型钢轨知识：是每米公称重量小于或等于30kg的钢轨。

轻轨的质量要求比重轨低，只要求检验其化学成分、抗拉强度、硬度和落锤试验等。

主要用途：轻轨主要用于林区、矿区、工厂及施工现场等处铺设临时运输线路和轻型机车用线路。

铁路钢轨型号：（1）轻型钢轨型号，钢轨材质: Q235，55Q ；钢轨规格：30kg/m，24kg/m，22kg/m，18kg/m，15kg/m，12 kg/m，8 kg/m。

钢轨型号尺寸

钢轨型号尺寸轨头高度及凸出±0.5mm轨头宽度±0.5mm轨腰厚度+0.75mm-0.5mm轨底宽度+1.0mm-2.0mm轨腰高度±0.5mm高度+0.8mm-0.5mm长度±6.0mm螺栓孔尺寸、每个螺栓孔到钢轨端部的距离及螺栓孔在钢轨高度方向的位置±1.0mm断面不与其垂直轴线成对称轨底10mm轨头0.5mm其它尺寸±0.5mm钢轨是铁路轨道的主要组成部件。

它的功用是鼓励机车车辆的车轮行进，忍受车轮的非常大压力，并传达至轨枕上。

钢轨必须为车轮提供更多已连续、平顺和阻力最轻的翻转表面。

在电气化铁道或自动闭塞区段，钢轨还可以并任搞轨道电路之用。

钢轨的类型，以每1米大致质量kg数表示。

目前，我国铁路的类型主要有75kg/m、60kg/m、50kg/m及43kg/m。

世界上最重型的钢轨已达至77.5kg/m，我国也在空载线路上逐步铺设75kg/m钢轨。

钢轨标准长度为12.5m和25m两种。

铁路钢轨科学知识：（1）重型钢轨知识：每米公称重量大于30kg的钢轨。

火车钢轨和起重机轨都属重轨。

火车钢轨：用于铺设铁路，要承受火车营运时的压力、冲击载荷和摩擦，要求有足够的强度和一定的韧性。

质量要求严格，除保证其化学成分外，还要求检验力学性能、落锤试验和酸浸低倍组织等。

生产厂有武钢、鞍钢、包钢和攀钢等。

起重机轨：即吊车轨，其高度较低，头宽及腰厚尺寸较大，只要求检验化学成分和抗拉强度。

用于铺设起重机大于及小车轨道。

生产厂有鞍钢和攀钢。

（2）轻型钢轨科学知识：就是每米公称重量大于或等同于30kg的钢轨。

轻轨的质量建议比重轨低，只建议检验其化学成分、抗拉强度、硬度和落锤试验等。

主要用途：轻轨主要用作林区、矿区、工厂及施工现场等处铺设临时运输线路和轻型机车用线路。

铁路钢轨型号：（1）轻型钢轨型号，钢轨材质:q235，55q；钢轨规格：30kg/m，24kg/m，22kg/m，18kg/m，15kg/m，12kg/m，8kg/m。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

43kg/m 钢轨技术参数
-疋 r _____ r r <
n |[
丿
j
ir
110
16 0
■_n ci -*4Z?
x+akg/m tIU
仙紈陽度 tO.S 锁头贾度 ±0.5
航头頂祁蓟1ft
+ 1.0 -0.5
按法冥扳安洗販高鹿
±0.6
血肾度
■ 10 -0 5 视庇克度
+ 1.0 -2.Q
饥展边纵丹盛轨底関骼
瓶囲狷度,冰平方向） «f1.0 蜘由不甜称
±1,5
丘庚（环境遥廈2 0度时、
<R
敕量
単住
鏗来重量 44.653
靳面面籾 57 cm2
亜住距亂底世和离 6,9
CITI
对水平抽辭熾性盘 140^.0
cm
对延血鼬的憎枕妊 260 下窗爛远鼻躺空17 3
cm3
上禅晰雨寺轍 2^8.5
厲侧断面郅殿
4亠£0 右 4 3.0
金煥井配
軌关
42.33
孰展 2131
軌麻
J5.S6
70
16.6
_ 旖
50kg/m钢轨技术参数
16 0Rrri/h^.[
□ 0-7 5h. Q/Hi
土。

6
*0 5
轨头顶鶴新面
接戋夹椒安泰向斜蜃*1.0 -0.5
谍头夹輩安兼而髙痔*0.ti
-0.5
伞1 O -0.5
耐宽度^1 O -n s
柚假述缘序璀亠「栉
乱底凹略
新育斜度£垂宜、■水-平方1旬）WO B
苗面下对称x 1.2
" ＜环见赵度2 0喪时）
驟特■扎直往±0.8
環栓TI低看
硕目宰住
51 S1i-
断面面积6S e cm2
査心距執廉迪摩离7 10 c m
对水平釉的惯性矩20 37.0
厶c m 则瘁li铝笑惴申夷-577 C
下部阳師弄瞪? 8 7 ?
r m 3上篩断面爭数2S1 3
底値断面季歌
左S7.1
右K
唏-屈井脚；
轨头38 tz.9
2^3 77
3 7 (55)
70
50AT
吏嘗曲洙>
選
£
r m
m s — m
A o in
J A o NJ
A o in o 5
1* Q H- o A —Jl ：z=
LT1
1+ ! o
1+ o in
H- o
a J3
r o d
4>
O P uu w w £ NJ 订
、
Q Vi 屮
r-
n r ud
n
3 r
n 3 n m 7
X g
60kg/m钢轨技术参数
60bg/rnflii.160km/hliT
50-75kg/m
250krn/h 350km/h
rD石t0,6
tD 5±0 5
+ D 6■ 0
b -Q 3
-OS-0.35-1.0 -o 2
賠丰来质宇薯百高廉+ Q b -os4上
0 •
-r1 0-Fl
Q -OS
tl.O T1.<I
-1.S
乱底迫螺軍度+ CL■巧75
・©5
w
护面制團」垂直、水平方眉】<D 6皿0
妳fti不对秫±1.2±1.2
杞擂（■打-慷冷痔？0養叶）土女
喝撫価隹±0 7iO a 味堆儿性粧±0 7
Sa»量单位每米毬量&0七|厶■ M
妳面曲肌；；」cm 2审心即轨底迪币禹8J2cm 对水孚轴的1®帷妲3217 4 cm 对垂声舖曲忤拧聊S24
下部新啣糸教3^6
cm3丄那斯预系数339.4
底删新新系敬
左69.9
右69 9
金属#躬
：；；「；
%
7■云79
37 ”
60AT钢轨技术参数
7O.g
50^7
毗7 k n 中独2S 一16
fa 2
15?
60D40钢轨技术参数
目前60D40钢轨主要使用在客运专线250km/h道岔及以上产品中，替代了目前普速产品中的AT轨项旨6QDi-0
iO.S
执头宽度±0.S
±0.6
樓头典極安慕国商廈
机聽掙慶tO 7机庶宽度±1,0机底迪缘厚度•门75
一 d吕轨底凹陷^0 3
析而剝度『毎査*木叩方向）^0.6躺価不对楡
杵障〈环痛溫蹄7。

府时土耳O 噱栓孔克僅
鼻栓扎位畫
机壬部命垂夜中心轴对轿底的偏离<0.5仇嵐两侧至轨戈中心飯施应禹*1.0轨头牛啪犠与敕般侧血旳偏离
顼再数丘
專*弧星I
70.01
少曲曲帜ESL1 巳cm2审心弗怖底讹即离 6.131
匚E 空心距匪史轴纨昨再0.336
对冰平轴的慣性矩20^0
C E 对垂克柚的惯性麵765.弓
下梆断血系數332.7
cm3上帑断面孫戯宀
底侧晰面系嫩
左112
足7
轨黄
1W
轨族
52
』1,2.75
上1:2.75
1
气
3A.^36.1 .
651□ 5
150
113.3
35.5 T
O
10
15C
OJ
60TY 钢轨技术参数
60TY 钢轨是替代原可动心轨中特种断面翼轨的新轨型产品，由钢厂直接轧制而成。

a
35 5
22^5-
S
\ □ *1
/ \
\ 5
B
3: Q& U 尺应
对
参
4
术圧辛
总轨^
乍度
世
O 8 O ±1
髙型
3 9 O -^1 + -
廈
嘟
世
O JU O 丈
O 2 5 7 O + 一
3
3 5 0 Z
2 5」
O +-一
nffi
弯肖
曲长全
（槽型护
轨）
项目
数量
单也
32,89
kg 金励配
67.61
%
19.03
M
1336
80。

钢轨尺寸规格(最全)

合集下载

国标钢轨规格型号表

国标钢轨规格型号表

钢轨尺寸、重量及使用标准

国标钢轨规格型号表

钢轨尺寸、重量及使用标准

轻轨钢轨尺寸规格表

钢轨规格型号表

钢轨类型及主要尺寸表

钢轨尺寸、重量及使用标准

钢轨尺寸、重量及使用标准

钢轨型号及尺寸
