锅炉给水泵DG85-80X9

DG型卧式多级锅炉给水泵产品用途：本泵标准采纳，GB5659-85?多级离心泵技术条件?。

DG 型卧式多级锅炉给水泵是我厂依据工业锅炉给排水相关标准开发的新产品。

因为采纳了国家介绍使用的高效节能产品的水力模型，所以DG 型泵效率高、性能范围广、更好地满足使用要求。

用于代替老型号 GC 型离心泵，在构造上采纳了卧式、多级泵分段形式，因此运行安全、安稳、噪音低、寿命长、安装维修方便。

此型泵特别合用于工业锅炉供排水、冷却水输送等。

也能够经过改变材质、密封形式和增添冷却系统用于输送热水、油品、腐化介质等，宽泛合用于石油化工、热水循环、环保家产、贞洁水输送等行业。

输送介质温度为：-20°C～150°C。

同意进口压力为。

参数范围：3流量： 4～750m /h扬程： 84～1536m〔扬程由泵的级数决定并经过切割叶轮直径进行调理〕产品特色：1、水力设计：采纳先进的设计理论进行低比转数水力模型优化设计，叶轮番道采纳特别的工艺手段，使其流道表面光洁，减少损失，提升效率。

2、构造：在构造上采纳卧式、多级分段形式，因此运行安全、安稳、噪音低、寿命长、安装维修方便。

3、泵效率高，性能范围厂，更好地知足使用要求。

构造：泵壳体局部主要由轴承体、吸入段、中段、吐出段、导叶等用拉杆螺栓联接成整体。

转子局部主要由轴及安装在轴上的叶轮、轴套、均衡盘等零件构成。

轴上零件用平键和轴套螺母紧固使之与轴成为一体。

整个转子由两头轴承支承在泵壳体上，转子局部中叶轮个数是依据泵的级数而定。

本型泵轴承局部采纳转动轴承，局部采纳滑动轴承，均不蒙受轴向力，泵轴向力由均衡盘蒙受，泵在运行中同意转子局部在泵壳体中轴向游动。

轴承采纳 32 号轴承油〔汽轮机油〕或性能近似的其余油品润滑，以获取更好的润滑性能及蒙受更高的温度。

泵的吸入段、中段、吐出段之间密封均采纳二硫化钼润滑密封，转子局部与固定局部之间靠密封环、导叶套、填料等密封，当密封环和导叶套的磨损程度己影响泵的工作和性能时应予实时改换。

DG型工业蒸汽锅炉给水泵（本文由长沙三昌水泵厂网络部整理，转载著名出处）概述DG型工业蒸汽锅炉给水泵系单吸、多级节段式离心泵。

本系列泵是专为更新改造的新系列工业蒸汽锅炉配套的高效节能产品，不仅适用于中、低压锅炉给水，也适用于工厂、城市高扬程输水。

泵进口压力不得超过0.59Mpa(6kgf/cm2)，输送介质的温度：-20~105℃流量：Q=3~50m3/h扬程：H=81～450m例：DG5-27×3DG——蒸汽单吸多级锅炉给水泵5——泵设计点流量27——泵单级扬程3——泵级数DG型吸入口和吐出口均垂直向上，泵转子支承为滚动轴承，油脂润滑，轴向推力平衡采用平衡盘机构。

轴承可采用填料密封或机械密封。

泵过流部件材质为铸铁，用户有特殊材料要求可与厂方协商。

从传动方向看，泵为顺时针方向旋转。

本系列泵成套供应电机、止回阀、闸阀、公用底座。

DG型工业蒸汽锅炉给水泵流量杨程转速轴功率配带电动机效率η必须汽蚀余量(NPSH)r泵叶轮直径泵重m3/h L/s m r/minKW电机功率KW电机型号% m mm kgDG5-27×33580.831.392.2284817529803.13.454.087.5 Y132S2-22232402.8 40 32DG5-27×43580.831.392.2211210810029804.144.65.447.5 Y132S2-22232402.8 40 32DG5-27×53580.831.392.2214013512529805.175.756.811 Y160M1-22232402.8 40 32DG5-27×63580.831.392.2216816215029806.216.98.1611 Y160M1-22232402.8 40 32DG5-27×73580.831.392.2219618917529807.258.059.511 Y160M1-22232402.8 40 32DG5-27×83580.831.392.2222421620029808.299.210.8815 Y160M2-22232402.8 40 32DG5-27×93580.831.392.2225224322529809.3210.3512.2515 Y160M2-22232402.8 40 32DG5-27×103580.831.392.22280270250298010.3611.513.615 Y160M2-22232402.8 40 32DG5-27×113580.831.392.22308297275298011.3912.6514.9618.5 Yl60L-22232402.8 40 32DG5-27×123580.831.392.22336324300298012.4313.816.3218.5 Y160L-22232402.8 40 32DG8-35×358101.392.222.78109998529804.795.996.4411 Y160M1-23136362.8 40 40DG8-35×458101.392.222.7814613211429806.427.898.6311 Y160M2-23136363.63.74.640 40DG8-35×558101.392.222.78182165142298089.9810.7511 Y160M2-23136363.63.74.640 40DG8-35×6581.392.2221819829809.5811.9715 Y160M1-231363.63.740 4010 2.78 171 12.95 36 4.6DG8-35×758101.392.222.78255231199298011.2113.9715.0715 Y160M2-23136363.63.74.640 40DG8-35×858101.392.222.78291264227298012.7915.9617.1918.5 Y160M2-23136363.63.74.640 40DG8-35×958101.392.222.7832829725629801617.9619.3822 Y160L-23136363.63.74.640 40DG8-35×1058101.392.222.7836433028429801619.9521.522 Y180M-23136363.63.74.640 40DG13-35×31013172.703.614.721111058729807.28.38.9511 Y180M-24245452.22.42.550 50DG13-35×41013172.703.614.7214814011629809.321111.9315 Y200L1-24245452.22.42.550 50DG13-35×51013172.703.614.72185175145298011.6613.7614.9118.5 Y160M1-24245452.22.42.550 50DG13-35×61013172.703.614.7222221017429801416.5217.8922 Y160M1-24245452.22.42.550 50DG13-35×710 2.70 259 2980 16.32 30 Y160L-2 42 2.2 50 5013 17 3.614.7224520319.2720.8845452.42.5DG13-35×81013172.703.614.72296280230298018.6622.223.6530 Y180M-24245452.22.42.550 50DG13-35×91013172.703.614.72333315261298020.9924.7726.8430 Y200L1-24245452.22.42.550 50DG13-35×101013172.703.614.72370350290298023.2227.5329.8337 Y200L1-24245452.22.42.550 50DG20-35×316.320234.535.566.3911010510029808.889.8710.6215 Y160M2-25588892.83.03.365 65DG20-35×416.320234.535.566.39147140134298011.8713.1614.2318.5 Y160L-25588892.83.03.365 65DG20-35×516.320234.535.566.39183175167298014.7816.4517.7322 Y180M-25588892.83.03.365 65DG20-35×616.320234.535.566.39220210200298017.7619.7421.2430 Y200L1-25588892.83.03.365 65DG20-35×716.320234.535.566.39256245234298020.6723.0324.8530 Y200L1-25588892.83.03.365 65DG20-35×816.320234.535.566.39293280267298023.6626.3228.3537 Y200L2-25588892.83.03.365 65DG20-35×916.320234.535.566.39330315300298026.6529.6131.5837 Y200L2-25588892.83.03.365 65DG20-35×1016.320234.535.566.39366350334298029.5532.8935.4645 Y225M-25588892.83.03.365 65DG25-35×32025305.566.948.3311410593298010.911.7113.0915 Y160M2-25588892.73.03.365 65DG25-35×42025305.566.948.33152140124298014.5415.6217.4622 Y180M-25588892.73.03.365 65DG25-35×52025305.566.948.33190175155298018.1719.5221.8230 Y200L1-25588892.73.03.365 65DG25-35×62025305.566.948.33228210185298021.823.4226.0430 Y200L1-25588892.73.03.365 65DG25-35×72025305.566.948.33266245217298025.4428.7430.5537 Y200L2-25588892.73.03.365 65DG25-35×820255.566.94304280298029.0731.2337 Y200L2-257612.73.065 6530 8.33 248 34.92 58 3.3DG25-35×92025305.566.948.33342315279298032.7135.1439.2845 Y225M-25761582.73.03.365 65DG25-35×102025305.566.948.33380350310298036.3439.0443.6455 Y250M-25761582.73.03.365 65DG42-45×32542506.9411.6713.89158135120298020.2825.7427.2430 Y200L1-25360602.02.42.880 80DG42-45×42542506.9411.6713.89210180160298026.9634.3236.3145 Y225M-25360602.02.42.880 80DG42-45×52542506.9411.6713.89262225200298033.6342.945.3955 Y250M-25360602.02.42.880 80DG42-45×62542506.9411.6713.89315270240298040.4451.4954.4775 Y280S-25360602.02.42.880 80DG42-45×72542506.9411.6713.89368315280298047.246062.5475 Y280S-25360602.02.42.880 80DG42-45×82542506.9411.6713.89420360320298053.9168.6572.690 Y280M-25360602.02.42.880 80DG42-45×925 6.94 473 2980 60.72 90 Y280M-2 53 2.0 80 8042 50 11.6713.8940536077.2380.4160602.42.8DG42-45×102542506.9411.6713.89525450400298067.485.8189.35110 Y315S-25360602.02.42.880 8040DG40×3610121.672.783.33123120115.529805.827.117.7111 Y160M1-234.546492.63.33.940 4040DG40×4610121.672.783.3316416015429807.769.4810.2815 Y160M2-234.546492.63.33.940 4040DG40×5610121.672.783.33205200192.529809.711.8512.8515 Y160M2-2 34.5 2.6 40 4040DG40×6610121.672.783.33246240231298011.6414.2215.4218.5 Y160L-2 46 3.3 40 4040DG40×7610121.672.783.33287280269.5298013.5816.5917.9922 Y180M-2 49 3.9 40 4040DG40×8610121.672.783.33328320308298015.5218.9620.5622 Y180M-2 34.5 2.6 40 4040DG40×9610121.672.783.33369360346.5298017.4621.3323.1330 Y200L1-2 46 3.3 40 4040DG40×10610121.672.783.33410400385298019.423.725.730 Y200L1-2 49 3.9 40 40。

DG45-80X8型次高压多级锅炉给水泵概述：DG45-80型次高压锅炉给水泵为卧式多级单吸节段式离心泵，其系列锅炉给水泵是专为更新改造的新系列工业蒸汽锅炉配套的高效节能产品，不仅适用于中、低压锅炉给水，也适用于工厂、城市高扬程输水。

DG45-80X8型次高压多级锅炉给水泵参数范围：流量Q45m3/s；扬程H640m；DG45-80X8型次高压多级锅炉给水泵型号说明：例：DG45－80×8；DG－单吸、多级锅炉给水泵；45－流量(m3/h)；80－泵单级扬程（m）；8－泵级数。

DG45-80X8型次高压多级锅炉给水泵主要零部件材质：一般材质为铸钢进、出水段：ZG230-450中段：ZG230-450导叶：ZG叶轮：ZG230主轴：40Cr密封环：QT450轴套：HT250平衡盘：ZG2Cr13平衡环：锡青铜DG45-80X8型次高压多级锅炉给水泵旋转方向：从电机端看，锅炉给水泵为顺时针方向旋转。

DG45-80X8型次高压多级锅炉给水泵结构型式：泵体与泵盖构成叶轮的工作室，在进、出水法兰上制有安装真空表和压力表的管螺孔，泵体下部制有放余水的管螺孔。

叶轮为单吸闭式，设置平衡盘平衡绝大部分轴向力，同时设有推力轴承来承受可能残存的小部分轴向推力，轴承的布置使轴处于稳定的拉杆状态。

叶轮在装配前均须作严格的静平衡校验，以保证运行的平稳。

泵轴由两个巴氏合金滑动轴承支承，轴承装在泵悬架中的轴承体内，用稀油润滑。

在泵体上设有密封环，可以提高泵的容积效率，另一方面也可以避免高压水回流入吸入室，扰乱进水流场，可以保证水泵的吸入性能。

轴封一般为软填料密封，水泵工作时可引少量介质至填料函处，也可外接冷却润滑水，起水封及冷却润滑作用。

按用户的需要，可以将填料密封改为机械密封。

泵壳可在轴线处轴向拆开，DG型泵吸入口垂直向上，吐出口垂直向上，与轴心线垂直。

从驱动端方向看，水泵旋向为顺时针方向，根据用户需要也可生产逆时针方向旋转的，用户可在定货时特别提出。

给水泵检修操作规程（DG85-80）一、概述DG85-80*6-12系列单吸多级分段式卧式离心泵，用于输送温度不超过160度的清水。

适用于纺织工业能量综合利用，也可输送不含固体颗粒，物理和化学性质近于水的其它介质用。

型号意义说明：DG------单吸多级分段式清水泵。

85------设计点流量，85立方米/小时。

80------设计点单级扬程80米。

6～12------级数6～级2级二、结构说明DG85-80离心式水泵卧室节段式泵。

进出口均垂直向上，泵脚位于轴线的水平线内，其结构见附图一。

1、定子部分：主要由轴承体、轴承架、前段、中段、后段、导叶、平衡室等零件用穿杠和螺栓联结而成。

整个定子通过前后段外侧的翅膀座落在泵支架上，泵支架要放在泵座上。

泵前段下部同泵支架之间有限位块连接。

为了固定的位臵，泵后段下部同泵支架之间用导向键组建连接，泵在热膨胀时体沿着导向沟槽方向移动。

前、后段间用泵罩罩上，泵的底座位单独底座，不同电机合装。

2、转子部分：见附图二主要由轴、轴套、轴套螺母、叶轮、档套、平衡档套、平衡盘等零件使用平衡键连接起来，整个转子是由两端的轴承来支撑，泵转子使用弹性柱销联轴器同电机连接。

3、平衡机构：泵的平衡机构是由径向间隙、平衡盘、轴向间隙平衡室组成。

泵的叶轮所产生的轴向力完全由平衡盘所承受，平衡机构能够自动平衡各工况下的轴向力，平衡回水流向前段。

4、轴承部分：轴承采用标准滑动轴承。

该轴承采用油环自动滑动并备有水冷室，为了补偿因加工或装配时造成的误差，以及因轴承磨损发生下沉等现象，在两端轴承座底下部配有三个调整螺钉，作为调整用。

5、泵的冷却系统。

当泵输送介质温度超过80度时，需要接通冷却水的部位有：①、填料函腔②、填料函冷却室③、水冷填料压盖④、轴承水冷室冷却水为普通自来水即可，压力为147～294千帕，流量为0.5～1立方米/小时。

6、泵的密封：1)、静密封：泵的前段、中段、后段之间的静止结合面采用金属面密封，并在密封面外设有复制密封圈，此胶圈采用特制的耐热橡胶制成，填料函水冷室同泵体之间，平衡板处均采用胶圈密封。

目录1 机组的技术规范及主体结构 (3)1.1 机组的技术规范 (3)1.2 1#、2#汽轮机主要技术规范 (3)1.3 3#汽轮机主要技术规范 (4)1.4 1#、2#汽轮机辅助设备技术规范 (6)1.5 3#汽轮机辅助设备技术规范 (10)1.6 汽轮机组的结构性能使用说明 (13)1.7 3#汽轮机组结构性能使用说明 (21)2 汽轮机本体检修 (23)2.1 汽缸的检修 (23)2.2 隔板及隔板套的检修 (27)2.3 轴承的检修 (28)2.4 汽封的检修 (32)2.5 转子检修 (34)2.6 联轴器找中心 (36)2.7 盘车装置检修 (38)3 油系统检修 (39)3.1 油箱清洗与检修 (40)3.2 冷油器检修 (40)3.3 油管道及阀门检修 (41)4 汽轮机调节部件检修 (42)4.1 作用： (42)4.2 要求：调速系统的安装或检修，必须满足下述各项基本要求。

(42)4.3 调节部件检修注意事项： (43)5 主汽门及操纵座的检修 435.1 主汽门操纵座检修 (43)5.2 主气阀的检修 (45)5.3 调节汽门及连杆的检修 (46)5.4 调速系统的检修 (47)6 辅机部分检修 (48)6.1 凝汽器的检修 (48)6.2 加热器及除氧器检修 (49)6.3 热网加热器的检修 (50)6.4 疏水器的检修 (50)6.5 除氧器的检修 (51)6.6 水泵检修 (51)6.7 气动泵的检修 (53)6.7.1 总述 (53)6.7.1.1 给水泵 (53)6.7.1.2 驱动小汽轮机 (53)6.7.1.3 一般说明 (53)7 阀门及管道的检修 (58)7.1 阀门的检修 (58)7.2 阀门的研磨 (59)7.3 填料和衬垫 (59)7.4 管道的检修 (60)8 机械设备的日常维护保养及验证标准 (61)8.1 设备的检查 (61)8.2 保养的类别 (61)9汽机检修职业危害 (62)9.1职业危害的定义： (62)9.2职业危害分类 (62)9.3汽机检修职业危害控制措施 (65)1 机组的技术规范及主体结构1.1 机组的技术规范1.2 1#、2#汽轮机主要技术规范1.3 3#汽轮机主要技术规范1.4 1#、2#汽轮机辅助设备技术规范1.4.3 凝汽器技术特性表1.5 3#汽轮机辅助设备技术规范1.6 汽轮机组的结构性能使用说明1.6.1 1#、2#汽轮机组结构性能使用说明1.6.1.1 1#、2#汽轮机热力系统简述1#、2#汽轮机为C15-4.9/0.49型次高压单缸单抽凝汽式汽轮机，额定功率为15000kW，其有一级压力为0.49MPa的工业抽汽额定抽汽量为50t/h，可同时供电和供热，机组的电负荷和热负荷可按用户需要进行调节，亦可长期作凝汽式运行。

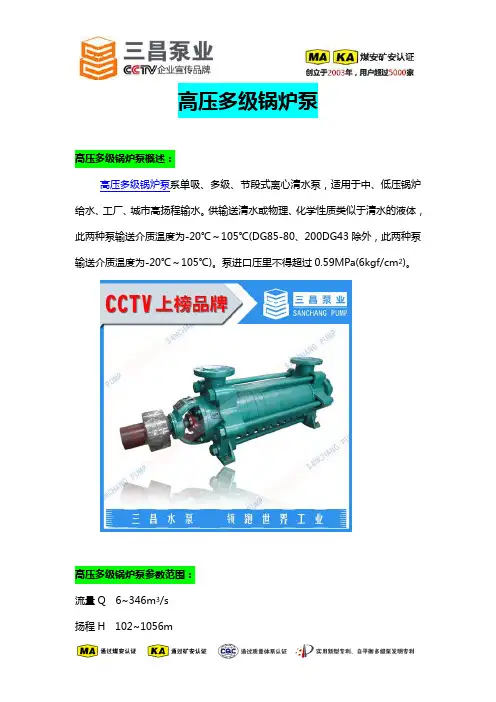

高压多级锅炉泵高压多级锅炉泵概述：高压多级锅炉泵系单吸、多级、节段式离心清水泵，适用于中、低压锅炉给水、工厂、城市高扬程输水。

供输送清水或物理、化学性质类似于清水的液体，此两种泵输送介质温度为-20℃～105℃(DG85-80、200DG43除外，此两种泵输送介质温度为-20℃～105℃)。

泵进口压里不得超过0.59MPa(6kgf/cm2)。

高压多级锅炉泵参数范围：流量Q 6~346m3/s扬程H 102~1056m高压多级锅炉泵型号说明：DG25－50×3DG－单吸、高压多级锅炉泵25－流量(m3/h)50－泵单级扬程（m）3－泵级数40DGⅠ40×340－泵进口口径（mm）DG－单吸、高压多级锅炉泵40－泵单级扬程（m）3－泵级数高压多级锅炉泵结构型式：高压多级锅炉泵的吸入口、吐出口均垂直向上，转子轴向力由平衡盘来平衡。

轴封可为填料密封，也可为机械密封。

转子的支承仅DG85-80、DG85-67、DG155-67采用滑动轴承，稀油润滑，其它泵均采用滚动轴承。

高压多级锅炉泵旋转方向：从电机端看，泵为顺时针方向旋转。

高压多级锅炉泵主要零件材质：高压多级锅炉泵的过流部件除DG85-80、200DG43材质为铸钢外，其余泵材质均为铸铁。

高压多级锅炉泵成套范围：成套供应泵、电机、止回阀、闸阀、公用底座或本身底座。

参数型号流量Q扬程H转速n轴功率Pa配带电动机效率η必须汽蚀余量叶轮名义直径进出口径泵重功率型号m3/sL/s m r/minkw kw % m mm mm kg40DGⅠ40×3 610121.72.83.3123120115.529805.827.117.711 Y160M1-234.546492.63.32.9170404012540DGⅠ40×4 610121.72.83.316416015429807.769.4810.2815 Y160M2-234.546492.63.32.9170404014540DGⅠ40×5 610121.72.83.3205200192.529809.711.8512.8518.5Y160L-234.546492.63.32.9170404016540DGⅠ40×6 610121.72.83.3246240231298011.6414.6215.4218.5Y160L-234.546492.63.32.9170404018540DGⅠ40×7 610121.72.83.3287280269.5298013.5816.5917.9922 Y180M-234.546492.63.32.9170404020540DGⅠ40×8 610121.72.83.3328320308298015.5218.9620.5622 Y180M-234.546492.63.32.9170404022540DGⅠ40×9 610121.72.83.3369360346.5298017.4621.3323.1330 Y200L1-234.546492.63.32.9170404024540DGⅠ40×10 610121.72.83.3410400385298019.423.725.730 Y200L1-234.546492.63.32.91704040265DG25-50×3 1525284.16.97.8154.5150144298014.318.920.330 Y200L1-24454542.42.72.81968080270DG25-50×4 1525284.16.97.8206200192298019.125.227.137 Y200L2-24454542.42.72.81968080295DG25-50×5 1525284.16.97.8257.5250240298023.931.533.937 Y200L2-24454542.42.72.81968080315DG25-50×6 1525284.16.97.8309300288298028.637.840.745 Y225M-24454542.42.72.8196808034DG25-50×7 1525284.16.97.8360.5350336298033.444.147.555 Y250M-24454542.42.72.819680803691参数型号流量Q扬程H转速n轴功率Pa配带电动机效率η必须汽蚀余量叶轮名义直径进出口径泵重功率型号m3/sL/s m r/minkw kw % m mm mm kgDG25-50×8 1525284.16.97.8412400384298038.250.454.275 Y280S-24454542.42.72.81968080385DG25-50×9 1525284.16.97.8463.545043229804356.76175 Y280S-24454542.42.72.81968080405DG25-50×10 1525284.16.97.8515500480298047.76367.875 Y280S-24454542.42.72.8196808043DG25-50×11 1525284.16.97.8566550528298052.569.374.690 Y280M-24454542.42.72.8196808045DG25-50×12 1525284.16.97.8618600576298057.375.681.4110 Y315S-24454542.42.72.81968080475DG80-30×3 2643487.211.913.31029083.42980121515.818.5Y160-260706933.94.3162808015DG80-30×4 2643487.211.913.3136120111.2298016202122 Y180M-260706933.94.31628080165DG80-30×5 2643487.211.913.31701501392980202526.330 Y200L1-260706933.94.3162808018DG80-30×6 2643487.211.913.3204180166.82980243031.537 Y200L2-260706933.94.31628080195DG80-30×7 2643487.211.913.3238210194.62980283536.845 Y225M-260706933.94.3162808021DG80-30×8 2643487.211.913.3272240222.4298032404255 Y250M-260706933.94.31628080225DG80-30×9 2643487.211.913.3306270250.22980364547.355 Y250M-260706933.94.3162808024DG80-30×10 2643487.211.913.33403002782980405052.575 Y280S-260706933.94.3162808025592参数型号流量Q扬程H转速n轴功率Pa配带电动机效率η必须汽蚀余量叶轮名义直径进出口径泵重功率型号m3/ s L/s m r/minkw kw % m mm mm kgDG46-50×3 2846507.812.813.9172.5150144298024.829.93137 Y200L2-2536363.22.52.832088080270DG46-50×4 2846507.812.813.9230200192298033.139.841.355 Y250M-2536363.22.52.832088080295DG46-50×5 2846507.812.813.9287.2250240298041.449.851.675 Y280S-2536363.22.52.832088080315DG46-50×6 2846507.812.813.9345300288298049.656.761.975 Y280S-2536363.22.52.832088080340DG46-50×7 2846507.812.813.9402.5350336298057.969.772.290 Y280M-2536363.22.52.832088080360DG46-50×8 2846507.812.813.9460400384298066.279.682.690 Y280M-2536363.22.52.832088080385DG46-50×9 2846507.812.813.9517.5450430298074.489.692.911Y315S-2536363.22.52.832088080405DG46-50×10 2846507.812.813.9575500480298082.799.5103.5132Y315M1-2536363.22.52.832088080430DG46-50×11 2846507.812.813.9632.5550528298091109113.5132Y315M1-2536363.22.52.832088080450DG46-50×12 2846507.812.813.9680600576298099.3119.4123.916Y315L1-2536363.22.52.83208808047580DG20×2 32.450.465.291418.143.24034.214806.287.849.1311 Y160M-460.77066.52.22.52.8255806534080DG20×3 32.450.465.291418.164.86051.314809.4211.813.715 Y160L-460.77066.52.22.52.8255806540280DG20×4 32.450.465.291418.186.48068.4148012.615.718.322 Y180L-460.77066.52.22.52.8255806546493参数型号流量Q扬程H转速n轴功率Pa配带电动机效率η必须汽蚀余量叶轮名义直径进出口径泵重功率型号m3/sL/s m r/minkw kw % m mm mm kg80DG20×5 32.450.465.291418.110810085.5148015.719.622.830 Y160M-460.77066.52.22.52.8255806552680DG20×6 32.450.465.291418.1129.6120102.6148018.823.527.430 Y160L-460.77066.52.22.52.8255806558880DG20×7 32.450.465.291418.1151140120148021.927.53237 Y160M-460.77066.52.22.52.8255806565080DG20×8 32.450.465.291418.1173160137148025.131.436.645 Y160L-460.77066.52.22.52.8255806571280DG20×9 32.450.465.291418.1194180154148028.235.341.445 Y160M-460.77066.52.22.52.8255806577480DG20×10 32.450.465.291418.1216200171148031.439.245.655 Y160L-460.77066.52.22.52.82558065836DG85-67×3 558510015.323.627.8222201183298061.571.576.690 Y280M-25465653.344.4235150150846DG85-67×4 558510015.323.627.8296268244298082.195.4102.211Y315S-25465653.344.4235150150964DG85-67×5 558510015.323.627.83703353052980102.5119.3127.716Y315L1-25465653.344.42351501501126DG85-67×6 558510015.323.627.84444023652980123.1143.1152.816Y315M2-25465653.344.42351501501434DG85-67×7 558510015.323.627.85184694272980143.6166.9178.8185Y315SB-25465653.344.42351501501556DG85-67×8 558510015.323.627.85925364882980164.1190.8204.322Y315M1B-25465653.344.42351501501624DG85-67×9 558510015.323.627.86666035492980184.6214.6229.925Y315M2-25465653.344.423515015018494参数型号流量Q扬程H转速n轴功率Pa配带电动机效率η必须汽蚀余量叶轮名义直径进出口径泵重功率型号m3/sL/s m r/minkw kw % m mm mm kgDG85-80×5 54851081523.6304404003502980122142156185 Y315M-25365664.54.45.32501001001420DG85-80×6 54851081523.6305284804202980147171187200 Y315M-25365664.54.45.32501001001490DG85-80×7 54851081523.6306165604902980171199218250 Y355-25365664.54.45.32501001001570DG85-80×8 54851081523.6307046405602980195228250280 Y355-25365664.54.45.32501001001640DG85-80×9 54851081523.6307927206302980220256281315 Y355-25365664.54.45.32501001001710DG85-80×10 54851081523.6308808007002980244285312355 Y355-25365664.54.45.32501001001790DG85-80×11 54851081523.6309688807702980269313343400 Y355-25365664.54.45.32501001001860DG85-80×12 54851081523.6309688807702980293342374450 Y400-25365664.54.45.32501001001930100DG20×2 721001262027.83543.44034148013.115.116.722 Y180L-46572702.83.54.426710080350100DG20×3 721001262027.83565.16051148019.622.72530 Y200L-46572702.83.54.426710080413100DG20×4 721001262027.83586.88068148026.230.333.337 Y225S-46572702.83.54.426710080476100DG20×5 721001262027.83510910085148032.937.941.745 Y225M-46572702.83.54.426710080539100DG20×6 721001262027.835130120102148039.345.45055 Y250M-46572702.83.54.42671008060295参数型号流量Q扬程H转速n轴功率Pa配带电动机效率η必须汽蚀余量叶轮名义直径进出口径泵重功率型号m3/sL/s m r/minkw kw % m mm mm kg100DG20×7 721001262027.835152140119148045.95358.475 Y280S-46572702.83.54.426710080665100DG20×8 721001262027.835174160136148052.560.566.775 Y280S-46572702.83.54.426710080728100DG20×9 721001262027.835195180153148058.868.17590 Y280M-46572702.83.54.426710080791100DG20×10 721001262027.835217200170148065.575.583.390 Y280M-46572702.83.54.426710080854DG155-67×3 9515518526.34351.3228201177298093.6114.7122.1132Y315M1-26374732.64.55.7235150150952DG155-67×4 9515518526.34351.33042682362980124.8152.9162.8185Y315M-26374732.64.55.72351501501024DG155-67×5 9515518526.34351.33803352952980156191.1203.622Y315M-26374732.64.55.72351501501145DG155-67×6 9515518526.34351.34564023542980187.2229.3244.328Y355M2-26374732.64.55.72351501501435DG155-67×7 9515518526.34351.35324694132980218.4267.6285315Y355M3-26374732.64.55.72351501501558DG155-67×8 9515518526.34351.36085364722980249.6305.8325.7355Y355L1-26374732.64.55.7235150150170DG155-67×9 9515518526.34351.36846035312980280.8344366.445Y400-26374732.64.55.7235150150186150DG30×3 119155190334352.798.192.18414804350.55875 Y280S-47477752.83.54.7305150150570150DG30×4 119155190334352.7130.8122.8112148057.467.377.390 Y280M-47477752.83.54.730515015064096参数型号流量Q扬程H转速n轴功率Pa配带电动机效率η必须汽蚀余量叶轮名义直径进出口径泵重功率型号m3/sL/s m r/minkw kw % m mm mm kg150DG30×5 119155190334352.7163.5152.5140148071.683.696.611Y315S-47477752.83.54.7305150150700150DG30×6 119155190334352.7196.2184.2168148085.9101116132Y315M-47477752.83.54.7305150150780150DG30×7 119155190334352.7228.9214.92521480100.3118135.216Y315M-47477752.83.54.7305150150850150DG30×8 119155190334352.7261.6245.62241480114.6134.7154.620Y355M-47477752.83.54.7305150150920150DG30×9 119155190334352.7294.3276.32521480128.9151.5173.920Y355M-47477752.83.54.7305150150990150DG30×10 119155190334352.73273072801480143.2168.3193.222Y355M-47477752.83.54.7305150150106DG280-43×3 19028834652.88096.1135.9122.4111148096.9120132.916Y315L1-47380783.04.76.0360 200 865DG280-43×4 19028834652.88096.1181.2163.21481480129.2160177.220Y315L1-47380783.04.76.0360 200 977DG280-43×5 19028834652.88096.1226.52041851480161.5200221.525Y355-47380783.04.76.0360 2001097DG280-43×6 19028834652.88096.1271.8244.822214801938240265.8315Y3556-47380783.04.76.0360 2001218DG280-43×7 19028834652.88096.1317.1285.62591480226.1280310.1355Y400-47380783.04.76.0360 2001339DG280-43×8 19028834652.88096.1362.4326.42961480258.4320354.445Y400-47380783.04.76.0360 2001459DG280-43×9 19028834652.88096.1407.7367.23331480290.7360398.745Y400-47380783.04.76.0360 20015897参数型号流量Q扬程H转速n轴功率Pa配带电动机效率η必须汽蚀余量叶轮名义直径进出口径泵重功率型号m3/sL/s m r/minkw kw % m mm mm kg200DG43×3 19028834652.88096.1135.9122.4111148096.9120132.916Y315L1-47380783.04.76.0360200200140200DG43×4 19028834652.88096.1181.2163.21481480129.2160177.220Y315L2-47380783.04.76.0360200200151200DG43×5 19028834652.88096.1226.52041851480161.5200221.525Y355-47380783.04.76.0360200200162200DG43×6 19028834652.88096.1271.8244.82221480193.8240265.8315Y355-47380783.04.76.0360200200173200DG43×7 19028834652.88096.1317.1285.62591480226.1280310.1355Y400-47380783.04.76.0360200200184200DG43×8 19028834652.88096.1362.4326.42961480258.4320354.445Y400-47380783.04.76.0360200200195200DG43×9 19028834652.88096.1407.7367.23331480290.7360398.745Y400-47380783.04.76.0360200200210。

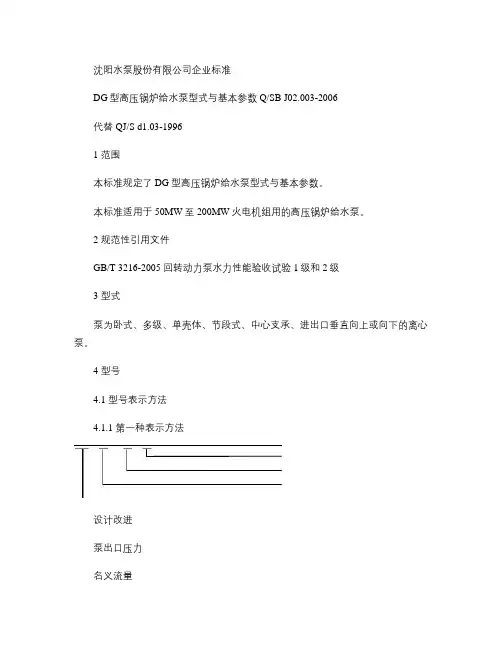

锅炉高压给水泵技术要求？
答：锅炉高压给水泵的技术要求主要包括以下几个方面：
1.总体要求：高压锅炉给水泵通常采用多级泵，其总扬程不低于300m，流量大，转速高，轴向力较大。

给水泵选型时还需考虑给水系统的可靠性、安全性和经济性等因素。

2.流量要求：高压锅炉给水泵的流量要求跟锅炉的功率有关，一般选用容积流量为锅炉蒸发量的150%。

同时，为了减小泵的数量，尽量采用双吸式结构。

3.扬程要求：高压锅炉给水泵的扬程取决于给水系统的压力和抽汽点的高度，扬程要求一般不小于300m。

除了上述基本要求外，还有一些其他的技术规范需要注意：
1.必须满足相关的技术标准，如JB/T 8059-2020《高压锅炉给水泵技术条件》等。

这些标准规定了高压锅炉给水泵的技术要求、试验方法、检验规则、成套范围和保证期、标志、包装、运输和贮存等。

2.在工作状态下，泵不发生汽蚀，轴功率不超过原动机所允许功率时的最大运行流量。

同时，泵在正常运行工况下的扬程（换算为给水温度下的压力）与该工况下的进口压力之和应满足一定要求。

3.泵的允许工作范围也需要在规定之内，以保证其正常运行和效率。

DG85-45X8型多级锅炉给水泵概述：DG85-45X8型多级锅炉给水泵是根据工业锅炉给排水有关规范开发的新产品，用于代替老型号的GC型离心泵，在结构上采用了卧式、多级泵分段式，可以通过改变材质、密封形式和增加冷却系统用于输送热水、油品、腐蚀介质等，广泛用于石油化工，热水循环、环保产业、纯净水输送等行业。

DG85-45X8型多级锅炉给水泵参数范围：流量Q：85m3/s；扬程H：360m；DG85-45X8型多级锅炉给水泵型号说明：例：DG85－45×8；DG－单吸、多级锅炉给水泵；85－流量(m3/h)；45－泵单级扬程（m）；8－泵级数。

DG85-45X8型多级锅炉给水泵使用范围:适用于工业和城市给排水、高层建筑增压供水，园林喷灌、消防增压、远距离送水、采暖、浴室等冷暖水循环增压及设备配套等，尤其适用于小型锅炉给水。

DG85-45X8型多级锅炉给水泵产品特点：1、水力模型先进，效率高，性能范围广；2、泵运行平稳，噪音低；3、轴封采用软填料密封或机械密封，密封安全可靠、结构简单，维修方便快捷；4、轴为全封结构，确保了不与介质接触，不锈蚀，使用寿命长。

DG85-45X8型多级锅炉给水泵结构说明：本型泵是单壳体节段式多级离心泵，其吸入口和吐出口垂直向上。

前段、中段和后段用穿杠联接成一体，各段之间静止结合面主要靠金属面密封外，并设有O 型胶圈作为辅助密封。

轴封：本型泵轴封采用软填料密封。

DG45一80、DG85一80型泵也可采用机械密封。

填料压盖、填料腔用冷却水冷却。

在轴封处装有可更换的轴套来保护泵轴。

轴承和平衡装置：泵转子由泵轴两端的滑动轴承来支撑。

该型泵的轴承用稀油润滑，且用循环水冷却。

转子的轴向推力用平衡盘来平衡。

在平衡室体和前段之间装有回水管。

转动：泵通过弹性联轴器由电动机驱动。

从传动方向看，泵为顺时针方向旋转。

一、概述DG80-30卧式多级泵，利用离心的原理，采用了国家推荐使用的高效节能产品的水力模型，在行业内居于技术领先地位。

该类产品长沙多级泵价格中也适中，是一种性价比很高的产品。

DG型泵系单吸、多级、节段式离心清水泵，适用于中、低压锅炉给水泵、工厂、城市高扬程输水。

供输送清水或物理、化学性质类似于清水的液体，此两种泵输送介质温度为-20℃～105℃(DG85-80、200DG43除外，此两种泵输送介质温度为-20℃～105℃)。

泵进口压里不得超过0.59MPa(6kgf/cm2)。

性能范围：流量Q：6.3-600m3/h 扬程H：17-850。

二、型号说明例DG80-30X5DG-单吸、多级锅炉给水泵80—泵的流量(m3/h)30—单级扬程(m)5—泵级数为5级三、结构说明1、泵壳体部分泵壳体部分主要由轴承、前段、中段、后段、导叶等用螺栓联接成整体，前段吸入口中线呈水平线，后段吐出口中线与水平垂直。

2、转子部分转子部分主要由轴承及安装在轴上的叶轮、轴套、平衡盘等零件组成。

轴上零件用平键和轴套螺母紧固使之与轴成为一体。

整个转子由两端轴承支承在泵壳体上，转子部分的叶轮数目是根据泵的级数而定。

3、轴承部分本DG型泵轴承有滑动轴承和滚动轴承两种，按型号不同而定，均不承受轴向力。

泵在运行中应当允许转子部分在泵壳体中轴向游动，不能采用向心轴承。

4、泵的密封泵的前段、中段、后段之间密封面均采用二硫化钼润滑脂密封，转子部分与固定部分之间靠密封环、导叶套、填料密封，当密封环和导叶套的磨损程度已影响泵的工作和性能时应予及时更换。

5、平衡机构平衡机构由平衡环、平衡盘、平衡套等组成，平衡机构用于平衡泵的轴向力。

四、泵结构图1、吸入段2、中段3、吐出段4、导叶5、末级导叶6、首级叶轮7、次级叶轮8、轴9、轴套10、首级密封环 11、密封环 12、导叶套 13、填料压盖 14、填料 15、轴承部件 16、尾盖17、O形密封圈 18、平衡环 19、平衡环套 20、平衡盘 21、平衡管部件 22、拉紧螺栓五、产品用途DG型：DG型泵供输送不含固体颗粒，温度低于80℃的清水或物理化学性质类似于清水的液体，适合于矿山、工厂和城市给排水工程之用。

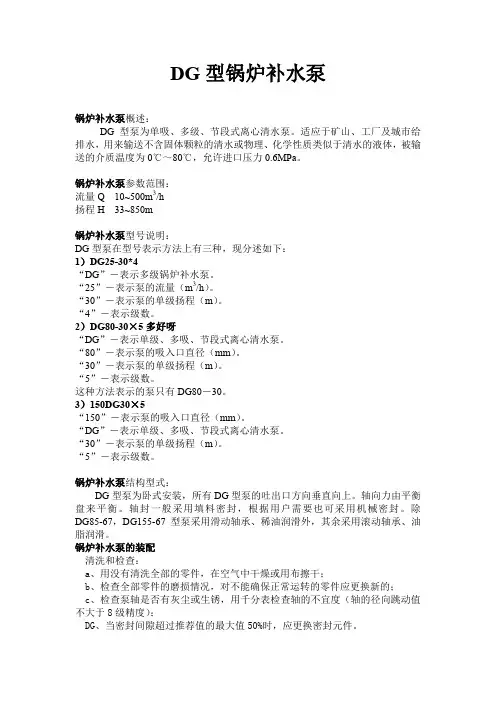

DG型锅炉补水泵锅炉补水泵概述：DG型泵为单吸、多级、节段式离心清水泵。

适应于矿山、工厂及城市给排水，用来输送不含固体颗粒的清水或物理、化学性质类似于清水的液体，被输送的介质温度为0℃～80℃，允许进口压力0.6MPa。

锅炉补水泵参数范围：流量Q 10~500m3/h扬程H 33~850m锅炉补水泵型号说明：DG型泵在型号表示方法上有三种，现分述如下：1）DG25-30*4“DG”－表示多级锅炉补水泵。

“25”－表示泵的流量（m3/h）。

“30”－表示泵的单级扬程（m）。

“4”－表示级数。

2）DG80-30×5多好呀“DG”－表示单级、多吸、节段式离心清水泵。

“80”－表示泵的吸入口直径（mm）。

“30”－表示泵的单级扬程（m）。

“5”－表示级数。

这种方法表示的泵只有DG80－30。

3）150DG30×5“150”－表示泵的吸入口直径（mm）。

“DG”－表示单级、多吸、节段式离心清水泵。

“30”－表示泵的单级扬程（m）。

“5”－表示级数。

锅炉补水泵结构型式：DG型泵为卧式安装，所有DG型泵的吐出口方向垂直向上。

轴向力由平衡盘来平衡。

轴封一般采用填料密封，根据用户需要也可采用机械密封。

除DG85-67，DG155-67型泵采用滑动轴承、稀油润滑外，其余采用滚动轴承、油脂润滑。

锅炉补水泵的装配清洗和检查：a、用没有清洗全部的零件，在空气中干燥或用布擦干；b、检查全部零件的磨损情况，对不能确保正常运转的零件应更换新的；c、检查泵轴是否有灰尘或生锈，用千分表检查轴的不宜度（轴的径向跳动值不大于8级精度）；DG、当密封间隙超过推荐值的最大值50%时，应更换密封元件。

泵的装配顺序一般是按拆卸顺序反向进行；本型泵装配质量的好坏直接影响泵能否正常运行，并影响泵的使用寿命和性能参数；影响机组的振动和噪音。

装配中应注意以下几点：a、固定部分各零件组合后的同心度靠零件制造精度和装配质量来保证，应保护零件的加工精度和表面粗糙度、不允许磕碰、划伤。

DG45-80X8型锅炉给水多级泵DG45-80X8型锅炉给水多级泵概述：DG型泵系单吸、多级、节段式离心清水泵，适用于中、低压锅炉给水、工厂、城市高扬程输水。

供输送清水或物理、化学性质类似于清水的液体，此两种泵输送介质温度为-20℃～105℃(DG85-80、200DG43除外，此两种泵输送介质温度为-20℃～105℃)。

泵进口压里不得超过0.59MPa(6kgf/cm2)。

DG45-80X8型锅炉给水多级泵参数范围：流量Q 6~346m3/s扬程H 102~1056mDG45-80X8型锅炉给水多级泵型号说明：DG25－50×3DG－单吸、多级锅炉给水泵25－流量(m3/h)50－泵单级扬程（m）3－泵级数40DGⅠ40×340－泵进口口径（mm）DG－单吸、多级锅炉给水泵40－泵单级扬程（m）3－泵级数DG45-80X8型锅炉给水多级泵结构型式：泵的吸入口、吐出口均垂直向上，转子轴向力由平衡盘来平衡。

轴封可为填料密封，也可为机械密封。

转子的支承仅DG85-80、DG85-67、DG155-67采用滑动轴承，稀油润滑，其它泵均采用滚动轴承。

DG45-80X8型锅炉给水多级泵旋转方向：从电机端看，泵为顺时针方向旋转。

DG45-80X8型锅炉给水多级泵主要零件材质：泵的过流部件除DG85-80、200DG43材质为铸钢外，其余泵材质均为铸铁。

DG45-80X8型锅炉给水多级泵成套范围：成套供应泵、电机、止回阀、闸阀、公用底座或本身底座。

参数型号流量Q扬程H转速n轴功率Pa配带电动机效率η必须汽蚀余量叶轮名义直径进出口径泵重功率型号m3/s L/s m r/min kw kw % m mm mm kg40DGⅠ40×3 610121.72.83.3123120115.529805.827.117.711 Y160M1-234.546492.63.32.9170404012540DGⅠ40×4 610121.72.83.316416015429807.769.4810.2815 Y160M2-234.546492.63.32.9170404014540DGⅠ40×5 610121.72.83.3205200192.529809.711.8512.8518.5 Y160L-234.546492.63.32.9170404016540DGⅠ40×6 610121.72.83.3246240231298011.6414.6215.4218.5 Y160L-234.546492.63.32.9170404018540DGⅠ40×7 610121.72.83.3287280269.5298013.5816.5917.9922 Y180M-234.546492.63.32.9170404020540DGⅠ40×8 610121.72.83.3328320308298015.5218.9620.5622 Y180M-234.546492.63.32.9170404022540DGⅠ40×9 610121.72.83.3369360346.5298017.4621.3323.1330 Y200L1-234.546492.63.32.9170404024540DGⅠ40×10 610121.72.83.3410400385298019.423.725.730 Y200L1-234.546492.63.32.91704040265DG25-50×3 1525284.16.97.8154.5150144298014.318.920.330 Y200L1-24454542.42.72.81968080270DG25-50×4 1525284.16.97.8206200192298019.125.227.137 Y200L2-24454542.42.72.81968080295DG25-50×5 1525284.16.97.8257.5250240298023.931.533.937 Y200L2-24454542.42.72.81968080315DG25-50×6 1525284.16.97.8309300288298028.637.840.745 Y225M-24454542.42.72.81968080340DG25-50×7 1525284.16.97.8360.5350336298033.444.147.555 Y250M-24454542.42.72.81968080360参数型号流量Q扬程H转速n轴功率Pa配带电动机效率η必须汽蚀余量叶轮名义直径进出口径泵重功率型号m3/s L/s m r/min kw kw % m mm mm kgDG25-50×8 1525284.16.97.8412400384298038.250.454.275 Y280S-24454542.42.72.81968080385DG25-50×9 1525284.16.97.8463.545043229804356.76175 Y280S-24454542.42.72.81968080405DG25-50×10 1525284.16.97.8515500480298047.76367.875 Y280S-24454542.42.72.81968080430DG25-50×11 1525284.16.97.8566550528298052.569.374.690 Y280M-24454542.42.72.81968080450DG25-50×12 1525284.16.97.8618600576298057.375.681.4110 Y315S-24454542.42.72.81968080475DG80-30×3 2643487.211.913.31029083.42980121515.818.5 Y160-260706933.94.31628080150DG80-30×4 2643487.211.913.3136120111.2298016202122 Y180M-260706933.94.31628080165DG80-30×5 2643487.211.913.31701501392980202526.330 Y200L1-260706933.94.31628080180DG80-30×6 2643487.211.913.3204180166.82980243031.537 Y200L2-260706933.94.31628080195DG80-30×7 2643487.211.913.3238210194.62980283536.845 Y225M-260706933.94.31628080210DG80-30×8 2643487.211.913.3272240222.4298032404255 Y250M-260706933.94.31628080225DG80-30×9 2643487.211.913.3306270250.22980364547.355 Y250M-260706933.94.31628080240DG80-30×10 2643487.211.913.33403002782980405052.575 Y280S-260706933.94.31628080255参数型号流量Q扬程H转速n轴功率Pa配带电动机效率η必须汽蚀余量叶轮名义直径进出口径泵重功率型号m3/s L/s m r/min kw kw % m mm mm kgDG46-50×3 2846507.812.813.9172.5150144298024.829.93137 Y200L2-2536363.22.52.832088080270DG46-50×4 2846507.812.813.9230200192298033.139.841.355 Y250M-2536363.22.52.832088080295DG46-50×5 2846507.812.813.9287.2250240298041.449.851.675 Y280S-2536363.22.52.832088080315DG46-50×6 2846507.812.813.9345300288298049.656.761.975 Y280S-2536363.22.52.832088080340DG46-50×7 2846507.812.813.9402.5350336298057.969.772.290 Y280M-2536363.22.52.832088080360DG46-50×8 2846507.812.813.9460400384298066.279.682.690 Y280M-2536363.22.52.832088080385DG46-50×9 2846507.812.813.9517.5450430298074.489.692.9110 Y315S-2536363.22.52.832088080405DG46-50×10 2846507.812.813.9575500480298082.799.5103.5132 Y315M1-2536363.22.52.832088080430DG46-50×11 2846507.812.813.9632.5550528298091109113.5132 Y315M1-2536363.22.52.832088080450DG46-50×12 2846507.812.813.9680600576298099.3119.4123.9160 Y315L1-2536363.22.52.83208808047580DG20×2 32.450.465.291418.143.24034.214806.287.849.1311 Y160M-460.77066.52.22.52.8255806534080DG20×3 32.450.465.291418.164.86051.314809.4211.813.715 Y160L-460.77066.52.22.52.8255806540280DG20×4 32.450.465.291418.186.48068.4148012.615.718.322 Y180L-460.77066.52.22.52.82558065464参数型号流量Q扬程H转速n轴功率Pa配带电动机效率η必须汽蚀余量叶轮名义直径进出口径泵重功率型号m3/s L/s m r/min kw kw % m mm mm kg80DG20×5 32.450.465.291418.110810085.5148015.719.622.830 Y160M-460.77066.52.22.52.8255806552680DG20×6 32.450.465.291418.1129.6120102.6148018.823.527.430 Y160L-460.77066.52.22.52.8255806558880DG20×7 32.450.465.291418.1151140120148021.927.53237 Y160M-460.77066.52.22.52.8255806565080DG20×8 32.450.465.291418.1173160137148025.131.436.645 Y160L-460.77066.52.22.52.8255806571280DG20×9 32.450.465.291418.1194180154148028.235.341.445 Y160M-460.77066.52.22.52.8255806577480DG20×10 32.450.465.291418.1216200171148031.439.245.655 Y160L-460.77066.52.22.52.82558065836DG85-67×3 558510015.323.627.8222201183298061.571.576.690 Y280M-25465653.344.4235150150846DG85-67×4 558510015.323.627.8296268244298082.195.4102.2110 Y315S-25465653.344.4235150150964DG85-67×5 558510015.323.627.83703353052980102.5119.3127.7160 Y315L1-25465653.344.42351501501126DG85-67×6 558510015.323.627.84444023652980123.1143.1152.8160 Y315M2-25465653.344.42351501501434DG85-67×7 558510015.323.627.85184694272980143.6166.9178.8185 Y315SB-25465653.344.42351501501556DG85-67×8 558510015.323.627.85925364882980164.1190.8204.3220 Y315M1B-25465653.344.42351501501624DG85-67×9 558510015.323.627.86666035492980184.6214.6229.9250 Y315M2-25465653.344.42351501501840参数型号流量Q扬程H转速n轴功率Pa配带电动机效率η必须汽蚀余量叶轮名义直径进出口径泵重功率型号m3/s L/s m r/min kw kw % m mm mm kgDG85-80×5 54851081523.6304404003502980122142156185 Y315M-25365664.54.45.32501001001420DG85-80×6 54851081523.6305284804202980147171187200 Y315M-25365664.54.45.32501001001490DG85-80×7 54851081523.6306165604902980171199218250 Y355-25365664.54.45.32501001001570DG85-80×8 54851081523.6307046405602980195228250280 Y355-25365664.54.45.32501001001640DG85-80×9 54851081523.6307927206302980220256281315 Y355-25365664.54.45.32501001001710DG85-80×10 54851081523.6308808007002980244285312355 Y355-25365664.54.45.32501001001790DG85-80×11 54851081523.6309688807702980269313343400 Y355-25365664.54.45.32501001001860DG85-80×12 54851081523.6309688807702980293342374450 Y400-25365664.54.45.32501001001930100DG20×2 721001262027.83543.44034148013.115.116.722 Y180L-46572702.83.54.426710080350100DG20×3 721001262027.83565.16051148019.622.72530 Y200L-46572702.83.54.426710080413100DG20×4 721001262027.83586.88068148026.230.333.337 Y225S-46572702.83.54.426710080476100DG20×5 721001262027.83510910085148032.937.941.745 Y225M-46572702.83.54.426710080539100DG20×6 721001262027.835130120102148039.345.45055 Y250M-46572702.83.54.426710080602参数型号流量Q扬程H转速n轴功率Pa配带电动机效率η必须汽蚀余量叶轮名义直径进出口径泵重功率型号m3/s L/s m r/min kw kw % m mm mm kg100DG20×7 721001262027.835152140119148045.95358.475 Y280S-46572702.83.54.426710080665100DG20×8 721001262027.835174160136148052.560.566.775 Y280S-46572702.83.54.426710080728100DG20×9 721001262027.835195180153148058.868.17590 Y280M-46572702.83.54.426710080791100DG20×10 721001262027.835217200170148065.575.583.390 Y280M-46572702.83.54.426710080854DG155-67×3 9515518526.34351.3228201177298093.6114.7122.1132 Y315M1-26374732.64.55.7235150150952DG155-67×4 9515518526.34351.33042682362980124.8152.9162.8185 Y315M-26374732.64.55.72351501501024DG155-67×5 9515518526.34351.33803352952980156191.1203.6220 Y315M-26374732.64.55.72351501501145DG155-67×6 9515518526.34351.34564023542980187.2229.3244.3280 Y355M2-26374732.64.55.72351501501435DG155-67×7 9515518526.34351.35324694132980218.4267.6285315 Y355M3-26374732.64.55.72351501501558DG155-67×8 9515518526.34351.36085364722980249.6305.8325.7355 Y355L1-26374732.64.55.72351501501700DG155-67×9 9515518526.34351.36846035312980280.8344366.4450 Y400-26374732.64.55.72351501501860150DG30×3 119155190334352.798.192.18414804350.55875 Y280S-47477752.83.54.7305150150570150DG30×4 119155190334352.7130.8122.8112148057.467.377.390 Y280M-47477752.83.54.7305150150640参数流量扬程转速轴功配带电动机效必须叶轮进泵重型号Q H n 率Pa功率型号率η汽蚀余量名义直径出口径m3/s L/s m r/min kw kw % m mm mm kg150DG30×5 119155190334352.7163.5152.5140148071.683.696.6110 Y315S-47477752.83.54.7305150150700150DG30×6 119155190334352.7196.2184.2168148085.9101116132 Y315M-47477752.83.54.7305150150780150DG30×7 119155190334352.7228.9214.92521480100.3118135.2160 Y315M-47477752.83.54.7305150150850150DG30×8 119155190334352.7261.6245.62241480114.6134.7154.6200 Y355M-47477752.83.54.7305150150920150DG30×9 119155190334352.7294.3276.32521480128.9151.5173.9200 Y355M-47477752.83.54.7305150150990150DG30×10 119155190334352.73273072801480143.2168.3193.2220 Y355M-47477752.83.54.73051501501060DG280-43×3 19028834652.88096.1135.9122.4111148096.9120132.9160 Y315L1-47380783.04.76.0360 200 865DG280-43×4 19028834652.88096.1181.2163.21481480129.2160177.2200 Y315L1-47380783.04.76.0360 200 977DG280-43×5 19028834652.88096.1226.52041851480161.5200221.5250 Y355-47380783.04.76.0360 200 1097DG280-43×6 19028834652.88096.1271.8244.822214801938240265.8315 Y3556-47380783.04.76.0360 200 1218DG280-43×7 19028834652.88096.1317.1285.62591480226.1280310.1355 Y400-47380783.04.76.0360 200 1339DG280-43×8 19028834652.88096.1362.4326.42961480258.4320354.4450 Y400-47380783.04.76.0360 200 1459DG280-43×9 19028834652.88096.1407.7367.23331480290.7360398.7450 Y400-47380783.04.76.0360 200 1580参数型号流量Q扬程H转速n轴功率Pa配带电动机效率η必须汽蚀余量叶轮名义直径进出口径泵重功率型号m3/s L/s m r/min kw kw % m mm mm kg200DG43×3 19028834652.88096.1135.9122.4111148096.9120132.9160 Y315L1-47380783.04.76.03602002001400200DG43×4 19028834652.88096.1181.2163.21481480129.2160177.2200 Y315L2-47380783.04.76.03602002001510200DG43×5 19028834652.88096.1226.52041851480161.5200221.5250 Y355-47380783.04.76.03602002001620200DG43×6 19028834652.88096.1271.8244.82221480193.8240265.8315 Y355-47380783.04.76.03602002001730200DG43×7 19028834652.88096.1317.1285.62591480226.1280310.1355 Y400-47380783.04.76.03602002001840200DG43×8 19028834652.88096.1362.4326.42961480258.4320354.4450 Y400-47380783.04.76.03602002001950200DG43×9 19028834652.88096.1407.7367.23331480290.7360398.7450 Y400-47380783.04.76.03602002002100。

长沙自平衡多级泵厂家宏力水泵整理 dg型多级锅炉泵概述：dg型多级锅炉泵供输送清水及物理化学性质类似于水的液体之用。

该泵扬程为H：134米，流量Q：155m3/h。

液体的最高温度不得超过80℃，广泛应用于矿山排水、工厂及城市给水之用。

使用温度T：80℃+80℃。

dg型多级锅炉泵产品结构说明dg型多级锅炉泵为多级分段式，其吸入口位于进水段上，成水平方向，吐出口在水段上垂直向上，其扬程可根据使用需要而增减水泵级数。

多级离心泵装配良好与否，对性能影响关系很大，尤其是各个叶轮的口出与导翼的进出中心，其中稍有偏差即将使水泵的流量减少，扬程降低效率差，故在检修装配时务必注意。

dg型多级锅炉泵主要零件有:进水段、中段、出水段、叶轮、导翼挡板、出水段导翼、轴、密封环、平衡环、轴套、尾盖及轴承体。

进水段、中段、导叶挡板、出水段导翼、出水段及尾盖均为铸铁制成，共同形成泵的工作室。

叶轮为优质铸铁制成，内有叶片，液体沿轴向单侧进入，由于叶轮前后受压不等，必然存在轴向力，此轴向力由平衡盘来承担，叶轮制造时经静平衡试验。

轴为优质炭素钢制成，中间装有叶轮，用键、轴套及轴套螺母固定在轴上。

轴的一端装联轴器部件，与电机直接连接。

密封环为铸铁制成，防止水泵高压水漏回进水部分，分别固定在进水段与中段之上，为易损件，磨损后可用备件更换。

平衡环为铸铁制成，固定在出水段上，它与平衡共同组成平衡装置。

平衡盘为耐磨铸铁制成，装在轴上，位于出水段与尾盖之间，平衡轴向力。

轴套为铸铁制成，位于填料室处，作固定叶轮和保护泵轴入用，为易损件，磨损后可用备件更换。

轴承是单列向心球轴承，采用钙基润滑脂润滑。

填料起密封作用，防止空气进入和大量液体漏出，填料密封由进水段和尾盖上的填料室，填料压盖，填料环及填料等组成，少量高压水流入填料室中起水封作用。

填料的松紧程度必须适当，不可太紧亦不可太松，以液体能一滴一滴的渗出为准。

如果填料太紧，轴套容易发热，同时耗费功率。

长沙自平衡多级泵厂整理 DG85-45×9型卧式锅炉给水泵概述:DG85-45×9型卧式锅炉给水泵供输送清水及物理化学性质类似于水的液体之用。

该泵扬程为H:405米,流量Q:85m3/h。

液体的最高温度不得超过80℃,广泛应用于矿山排水、工厂及城市给水之用。

使用温度T:80℃+80℃。

DG85-45×9型卧式锅炉给水泵产品结构说明DG85-45×9型卧式锅炉给水泵为多级分段式,其吸入口位于进水段上,成水平方向,吐出口在水段上垂直向上,其扬程可根据使用需要而增减水泵级数。

多级离心泵装配良好与否,对性能影响关系很大,尤其是各个叶轮的口出与导翼的进出中心,其中稍有偏差即将使水泵的流量减少,扬程降低效率差,故在检修装配时务必注意。

DG85-45×9型卧式锅炉给水泵主要零件有:进水段、中段、出水段、叶轮、导翼挡板、出水段导翼、轴、密封环、平衡环、轴套、尾盖及轴承体。

进水段、中段、导叶挡板、出水段导翼、出水段及尾盖均为铸铁制成,共同形成泵的工作室。

叶轮为优质铸铁制成,内有叶片,液体沿轴向单侧进入,由于叶轮前后受压不等,必然存在轴向力,此轴向力由平衡盘来承担,叶轮制造时经静平衡试验。

轴为优质炭素钢制成,中间装有叶轮,用键、轴套及轴套螺母固定在轴上。

轴的一端装联轴器部件,与电机直接连接。

密封环为铸铁制成,防止水泵高压水漏回进水部分,分别固定在进水段与中段之上,为易损件,磨损后可用备件更换。

平衡环为铸铁制成,固定在出水段上,它与平衡共同组成平衡装置。

平衡盘为耐磨铸铁制成,装在轴上,位于出水段与尾盖之间,平衡轴向力。

轴套为铸铁制成,位于填料室处,作固定叶轮和保护泵轴入用,为易损件,磨损后可用备件更换。

轴承是单列向心球轴承,采用钙基润滑脂润滑。

填料起密封作用,防止空气进入和大量液体漏出,填料密封由进水段和尾盖上的填料室,填料压盖,填料环及填料等组成,少量高压水流入填料室中起水封作用。

电动机端盖损坏的原因分析及处理方法摘要本文分析了电动机端盖经常发生损坏的原因，并针对损坏原因提出了相应的处理方法。

关键词电动机；端盖损坏；原因及处理方法1 电动机端盖损坏的现象山东丰源通达电力有限公司四台75t/h循环流流化床锅炉，5台型号为DG85-80x9给水泵，配沈阳电机股份有限公司Y355-2型电动机，电机采用滚动轴承，润滑脂润滑；从2005年以来，5台给水泵电机端盖都出现同种问题：负荷侧和非负荷侧出现滚动轴承外圈与端盖配合间隙增大，振动增大，轴承损坏，影响给水泵的运行。

2 分析引起电动机轴承端盖损坏的原因2.1 轴承振动引起端盖损坏轴承振动分机械、装配方面和电磁方面引起电动机振动，造成电机端盖与轴承外圈配合间隙增大；反之，也引起轴承振动，造成电机端盖损坏。

1）机械方面主要存在地脚紧固不牢；基础台面倾斜、不平；轴承损坏；转轴弯曲变形；电动机靠背轮和给水泵中心不一致；定、转子铁芯磁中心不一致；转子动平衡不良等引起轴承振动；2）轴承外圆与轴承座内孔配合不当。

轴承外圆与轴承座孔的配合采用基轴制，电动机轴承座孔与轴承外座圈一般采用j6，j7配合，旋转的内座圈，通常采用过盈配合，能在负荷作用下避免座圈在轴径和轴承座孔的配合表面上发生滚动和滑动。

不旋转座圈常采用间隙或过盈不大的配合，这样不旋转座圈就有可能产生微小的爬动，而使座圈与滚动体的接触面不断更换，座圈滚道磨损均匀。

同时也可以消除轴因热伸长和膨胀，而使轴承中滚动体发生轴向和径向卡住的现象。

但过大的间隙配合，会使不旋转座圈随滚动体一同转动，致使轴（或轴承座孔）与内座圈（或外座圈）发生严重磨损，而出现摩擦使轴承发热、振动；3）电磁方面主要存在三相电压不平衡，电动机单相运行。

三相电流不平衡，各相电阻电抗不平衡，电动机不对称运行等引起轴承振动。

2.2 维护方法不对电机两端轴承的上部都有润滑脂加油孔，维修人员每月定时加油，但是由于轴承运行时发热，润滑脂干燥发硬而影响润滑脂进入轴承内，维修人员虽然看到润滑脂在底部挤出，而润滑脂从轴承的周围挤出，实际没有进入轴承内，只是一种假象，从而轴承在润滑脂不足的环境下运行，造成轴承生热引起轴承内外圈相对运动导致配合间隙增大。

DG锅炉给水泵品牌及参数
一、DG系列多级锅炉泵产品概述：
DG系列多级锅炉泵系卧式、单吸多级、分段式单级离心泵。

具有效率高、性能范围广、运行安全平稳、噪音低、寿命长、安装维修方便等特点。

供输送清水或物理化学性质类似于水的其它液体之用。

阳光产品全部采用计算机设计和优化处理，公司拥有雄厚的技术力量、丰富的生产经验和完善的检测手段，从而保证产品质量的稳定可靠。

二、DG系列多级锅炉泵产品特点：
1、水力模型先进，效率高，性能范围广。

2、锅炉泵运行平稳，噪音低。

3、轴封采用软填料密封，安全可靠、结构简单，维修方便快捷。

三、DG系列多级锅炉泵技术参数：
流量：5-55m3/h；
扬程：46-301m；
功率：3-75KW；
转速：2950r/min；
口径：φ40-φ100；
温度范围：≤80℃；
工作压力：≤2.7Mpa。

四、DG系列多级锅炉泵性能参数：。
