DG系列锅炉给水泵样本

DG280-65X3型锅炉给水泵概述：DG280-65型锅炉给水泵适用可供输送清水或类似于清水的液体，适用于中、低压锅炉或次高压锅炉给水，也适用于工厂或城市高压给排水。

介质温度t–20℃～150℃，允许进口压力0.6MPa。

DG型锅炉给水泵利用离心的原理，采用了国家推荐使用的高效节能产品的水力模型，在行业内居于技术领先地位。

该类产品格中也适中，是一种性价比很高的产品。

DG280-65X3型锅炉给水泵参数范围：流量Q：280m3/s；扬程H：195m；DG280-65X3型锅炉给水泵型号说明：例：DG280－65×3；DG－单吸、多级锅炉给水泵；280－流量(m3/h)；65－泵单级扬程（m）；3－泵级数。

DG280-65X3型锅炉给水泵产品特点：1、水力设计：采用先进的设计理论进行低比转数水力模型优化设计，叶轮流道采用特殊的工艺手段，使其流道表面光洁，减少损失，提高效率。

2、结构：在结构上采用卧式、多级分段形式，因而运转安全、平稳、噪音低、寿命长、安装维修方便。

3、泵效率高，性能范围厂，更好地满足使用要求。

DG280-65X3型锅炉给水泵材质选择表:材料类别I II III使用温度-20°C～+80°C-20°C～+150°C-20°C～+150°C 吸入段HT200ZG230-450ZG1Cr13中段HT200ZG230-450ZG1Cr13吐出段HT200ZG230-450ZG1Cr13叶轮HT200或Cu ZG230-450或Cu ZG1Cr13或Cu导叶HT200ZG230-450ZG1Cr13轴45或40Cr35CrMo3Cr13填料轴套HT200453Cr13机械密封轴套25HT250453Cr13泵体密封环HT25040Cr3Cr13叶轮密封环HT25040Cr3Cr13平衡板ZQAl9-4453Cr13平衡盘45HT25040Cr3Cr13*除以上三类材质外,用户采用其它耐酸、耐碱材质，需与厂方洽商。

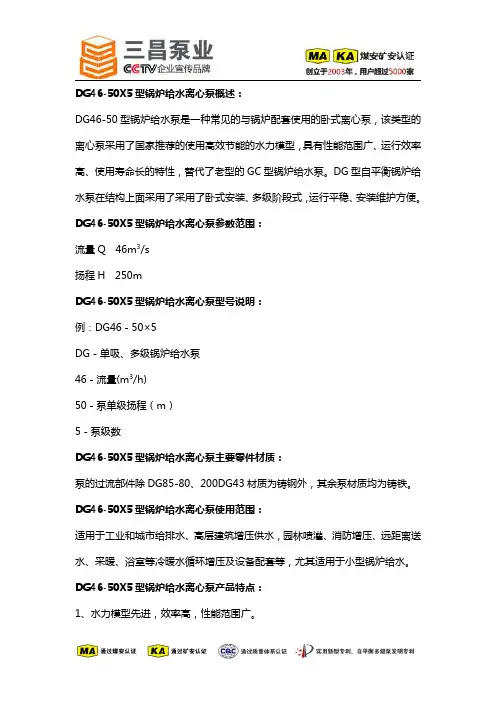

DG46-50X5型锅炉给水离心泵概述：
DG46-50型锅炉给水泵是一种常见的与锅炉配套使用的卧式离心泵，该类型的离心泵采用了国家推荐的使用高效节能的水力模型，具有性能范围广、运行效率高、使用寿命长的特性，替代了老型的GC型锅炉给水泵。

DG型自平衡锅炉给水泵在结构上面采用了采用了卧式安装、多级阶段式，运行平稳、安装维护方便。

DG46-50X5型锅炉给水离心泵参数范围：
流量Q46m3/s
扬程H250m
DG46-50X5型锅炉给水离心泵型号说明：
例：DG46－50×5
DG－单吸、多级锅炉给水泵
46－流量(m3/h)
50－泵单级扬程（m）
5－泵级数
DG46-50X5型锅炉给水离心泵主要零件材质：
泵的过流部件除DG85-80、200DG43材质为铸钢外，其余泵材质均为铸铁。

DG46-50X5型锅炉给水离心泵使用范围：
适用于工业和城市给排水、高层建筑增压供水，园林喷灌、消防增压、远距离送水、采暖、浴室等冷暖水循环增压及设备配套等，尤其适用于小型锅炉给水。

DG46-50X5型锅炉给水离心泵产品特点：
1、水力模型先进，效率高，性能范围广。

2、泵运行平稳，噪音低。

3、轴封采用软填料密封或机械密封，密封安全可靠、结构简单，维修方便快捷。

4、轴为全封结构，确保了不与介质接触，不锈蚀，使用寿命长。

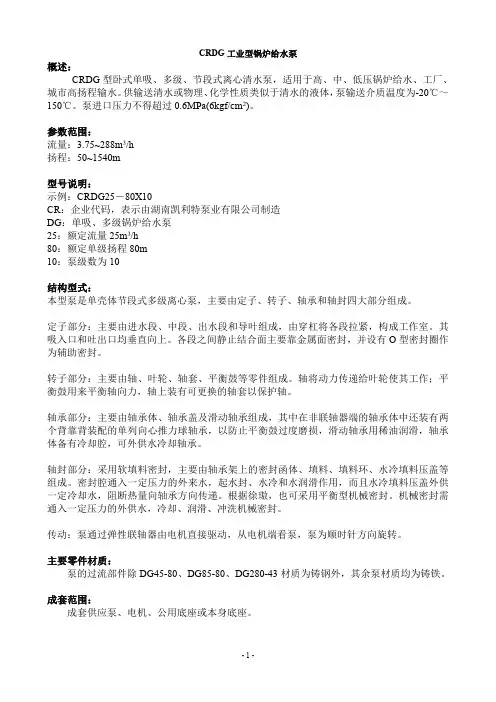

CRDG工业型锅炉给水泵概述：CRDG型卧式单吸、多级、节段式离心清水泵，适用于高、中、低压锅炉给水、工厂、城市高扬程输水。

供输送清水或物理、化学性质类似于清水的液体，泵输送介质温度为-20℃～150℃。

泵进口压力不得超过0.6MPa(6kgf/cm2)。

参数范围：流量：3.75~288m3/h扬程：50~1540m型号说明：示例：CRDG25－80X10CR：企业代码，表示由湖南凯利特泵业有限公司制造DG：单吸、多级锅炉给水泵25：额定流量25m3/h80：额定单级扬程80m10：泵级数为10结构型式：本型泵是单壳体节段式多级离心泵，主要由定子、转子、轴承和轴封四大部分组成。

定子部分：主要由进水段、中段、出水段和导叶组成，由穿杠将各段拉紧，构成工作室。

其吸入口和吐出口均垂直向上。

各段之间静止结合面主要靠金属面密封，并设有O型密封圈作为辅助密封。

转子部分：主要由轴、叶轮、轴套、平衡鼓等零件组成。

轴将动力传递给叶轮使其工作；平衡鼓用来平衡轴向力，轴上装有可更换的轴套以保护轴。

轴承部分：主要由轴承体、轴承盖及滑动轴承组成，其中在非联轴器端的轴承体中还装有两个背靠背装配的单列向心推力球轴承，以防止平衡鼓过度磨损，滑动轴承用稀油润滑，轴承体备有冷却腔，可外供水冷却轴承。

轴封部分：采用软填料密封，主要由轴承架上的密封函体、填料、填料环、水冷填料压盖等组成。

密封腔通入一定压力的外来水，起水封、水冷和水润滑作用，而且水冷填料压盖外供一定冷却水，阻断热量向轴承方向传递。

根据徐璈，也可采用平衡型机械密封。

机械密封需通入一定压力的外供水，冷却、润滑、冲洗机械密封。

传动：泵通过弹性联轴器由电机直接驱动，从电机端看泵，泵为顺时针方向旋转。

主要零件材质：泵的过流部件除DG45-80、DG85-80、DG280-43材质为铸钢外，其余泵材质均为铸铁。

成套范围：成套供应泵、电机、公用底座或本身底座。

-1-。

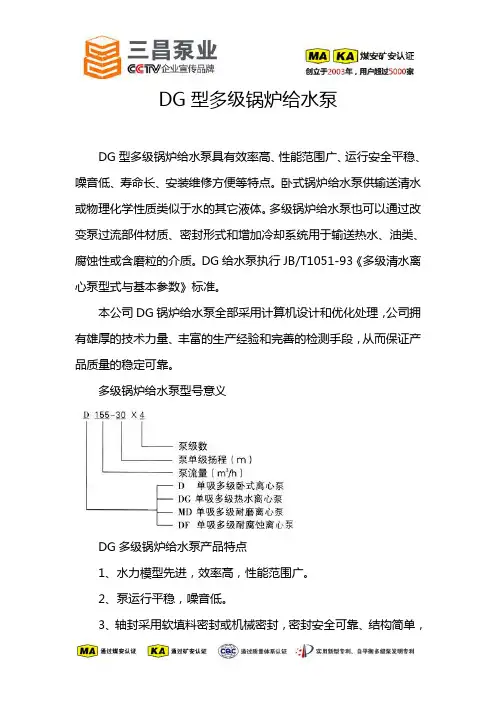

DG型多级锅炉给水泵
DG型多级锅炉给水泵具有效率高、性能范围广、运行安全平稳、噪音低、寿命长、安装维修方便等特点。

卧式锅炉给水泵供输送清水或物理化学性质类似于水的其它液体。

多级锅炉给水泵也可以通过改变泵过流部件材质、密封形式和增加冷却系统用于输送热水、油类、腐蚀性或含磨粒的介质。

DG给水泵执行JB/T1051-93《多级清水离心泵型式与基本参数》标准。

本公司DG锅炉给水泵全部采用计算机设计和优化处理，公司拥有雄厚的技术力量、丰富的生产经验和完善的检测手段，从而保证产品质量的稳定可靠。

多级锅炉给水泵型号意义
DG多级锅炉给水泵产品特点
1、水力模型先进，效率高，性能范围广。

2、泵运行平稳，噪音低。

3、轴封采用软填料密封或机械密封，密封安全可靠、结构简单，
维修方便快捷。

4、轴为全封结构，确保了不与介质接触，不锈蚀，使用寿命长。

DG多级锅炉给水泵技术参数
流量：6.3-300m3/h；
扬程：13-650m；
功率：2.2-400KW；
转速：1450-2950r/min；
口径：φ50-φ200；
温度范围：≤105℃；
工作压力：≤3.0Mpa。

长沙三昌泵业有限公司专业生产ZD型高效节能自平衡多级泵,D型系列多级泵,S 型系列双吸泵，DG型系列锅炉给水泵,R型高温热水泵,IH系列化工泵等一系列清水泵，欢迎广大客户前来咨询！DG型高压多级给水泵概述DG型单级多级离心泵作为高压锅炉给水泵或其它高压给水用，输送介质温度不超过160℃（中压不超过105℃），适用于电厂各种容量机组的单元制及母管道制给水系统。

DG型高压多级给水泵结构特点说明本型泵是单壳体节段式多级离心泵。

其吸入口和吐出口均垂直向上。

前段、中段和后段用穿杠联接成一体，各段之间静止结合面主要靠金属面密封外，并没有O 型胶圈作为辅助密封。

DGB型高压泵的吸入段、中段、吐出段采用锻件。

DG型高压多级给水泵轴封：本系列泵轴封采用软填料密封，用冷却水冷却，也可根据用户要要采用机械密封。

DG型高压多级给水泵轴承和平衡装置DG型中压型泵转子由泵轴两端的滚动轴承来支承。

稀油润滑，且用循环水冷却，转子的轴向推力采用平衡盘自动平衡。

均衡回水经过均衡回水管返回到泵吸入段。

DG型次高压型泵转子由泵轴两端的滑动轴承来支承。

稀油润滑，且用循环水冷却，转子的轴向推力采用平衡盘平衡。

在平衡室和前段之间装有回水管。

DG型高压型泵转子由泵两端的滑动轴承来支承。

轴承用强制润滑，泵本身配带油系统，转子的轴向推力用平衡盘来平衡。

且带有止推轴承，用于承受由于工况变化而产生的残余轴向力，在平衡室体和吸水管之间装有回水管。

DG型高压多级给水泵传动中压、次高压型泵通过弹性联轴器由电动机驱动。

从传动方向看，泵为顺时针方向旋转。

高压型泵通过弹性联轴器由电动机驱动，也可根据用户需要配带齿型联轴器，膜片联轴器，液力偶合器，原动机可采小汽轮机或电动机驱动，从传动方向看，泵为顺时针方向旋转DG型高压多级给水泵性能范围(设计点)流量：Q=100~580m3/h（DG高压）Q=36~180m3/h（中压、次高压）扬程：H=740～2150m（高压）H=409~1056m（次高压）H=270~672m（中压）DG型高压多级给水泵型号说明例：DG45-80×6DG——单吸多级锅炉给水泵45——泵设计点流量80——泵单级扬程6——泵级数DG型高压多级给水泵材料中压：吸入段、吐出段、中段优质钢导叶、叶轮铬钢平衡盘、平衡套铬钢密封环、导叶套铬钼钢次高压：轴铬钼钢前段、中段、后段优质碳素钢导叶、叶轮、轴套优质碳素钢叶轮挡套、密封环、导叶套不锈钢平衡板、平衡盘、平衡套不锈钢高压：吸入段、吐出段、中段、导叶、叶轮碳素或铬钢轴、密封环、导叶套铬钒钢或铬钢DG型高压多级给水泵DG型高压多级给水泵DG型高压、次高压锅炉给水泵流量杨程转速轴功率配带电动机效率η必须汽蚀余量(NPSH)r泵叶轮直径泵重m3/h L/s m r/minKW电机功率KW电机型号% m mm kgDG25-80×617.42529.14.836.948.08508476454295057.967.569.590 Y280M-241.44851.83.13.33.8252 832DG25-80×717.42529.14.836.948.08590556530295067.578.981.190 Y280M-241.44851.83.13.33.8252 895DG25-80×817.42529.14.836.948.08675635505295077.390.192.6110 Y315S-241.44851.83.13.33.8252 958DG25-80×917.42529.14.836.948.08760715681295087101.4104.2132 Y315M-241.44851.83.13.33.8252 1021DG25-80×1017.42529.14.836.948.08840795757295096.6112.8115.8132 Y315M-241.44851.83.13.33.8252 1084DG25-80×1117.42529.14.836.948.089288758332950106.2124.1127.5160 Y315L1-241.44851.83.13.33.8252 1147DG25-80×1217.42529.14.836.948.0810139459082950115.9135.2138.9160 Y315L1-241.44851.83.13.33.8252 1210DG45-80×62746547.512.515528480456295065.898.95103.16160 Y315L1-25964653.945.5260 915DG45-80×72746547.512.515616560532295076.76109.61120.36160 Y315L1-25964653.945.5260 983DG45-80×82746547.512.515704640608295087.73125.27137.55185 Y315L-25964653.945.5260 1051DG45-80×92746547.512.515792720684295098.7140.93154.75220 Y315M1-25964653.945.5260 1119DG45-80×102746547.512.5158808007602950109.67156.59171.94220 Y315M1-25964653.945.5260 1187DG45-80×112746547.512.5159688808362950127.18172.36189.25250 Y355M2-25964653.945.5260 1255DG45-80×122746545964653.945.5260 1323DG85-80×7518510214.1723.628.36165605322950145185.18208.13250 Y355M2-25970713.54.54.3255 1567DG85-80×8518510214.1723.628.32950704640608165.72211.64237.87280 Y355L1-25970713.54.54.3255 1640DG85-80×9518510214.1723.628.32950792720684186.44238.09267.6355 Y3555-25970713.54.54.3255 1713DG85-80×10518510214.1723.628.32950880800760207.15264.55297.33355 Y3555-2(6KV)5970713.54.54.3255 1786DG85-80×11518510214.1723.628.32950949.8880834.8223.73291.19326.8400 Y3556-25970713.54.54.3255 1859DG85-80×12518510214.1723.628.329501034.8960905243.75317.66354.29400 Y3556-25970713.54.54.3255 1932DG150-100×120 33.3 2950 660 274.18 400 Y3558-2(IP2359 3.8 289 27356 15018041.750600570335.75392.54/6KV) 73714.55DG150-100×7 12015018033.341.7502950770700665319.87391.71459.13450Y4001-2(IP23/6KV)5973713.84.55289 2885DG150-100×8 12015018033.341.7502950880800760365.57447.67524.72560Y4003-2(IP23/6KV)5973713.84.55289 3035DG150-100×9 12015018033.341.7502950990900855411.27503.63590.31630Y4004-2(IP23/6KV)5973713.84.55289 3185DG150-100×10 12015018033.341.750295011001000950456.96559.58655.9710Y4501-2(IP23/6KV)5973713.84.55289 33351DG-12 140 38.9 1540 2950 816 1000 Y4504-2 72 4.1 300 3580 2DG-102DG(B)-10270 75 1515 2950 1480 1600 Y5004-2 72.6 6.5 348 4800 3DG-103DG(B)-10440 122.2 1560 2950 2337 2500 Y6301-2 80 8 340 4800 4DG-8C 500 138.9 1680 2950 2933 3200 Y7101-2 78 12 391 7000 5DGB-10 570 158.3 2150 2950 4121 4800 Y8001-2 81 6.5 404 7000 DG270-140e 320 88.9 1500 2950 1730 2000 Y5602-2 76 6.5 335 4800 DG270-140c 366 101.7 1640 2950 2036 2300 Y5603-2 79 6.5 340 4800DG400-180c 450 125 1900 2950 2950 32004000Y6001-2 79 12 391 7000DG450-180 450 125 1825 2950 2870 3200 Y7101-2 78 23.5 290 3200。

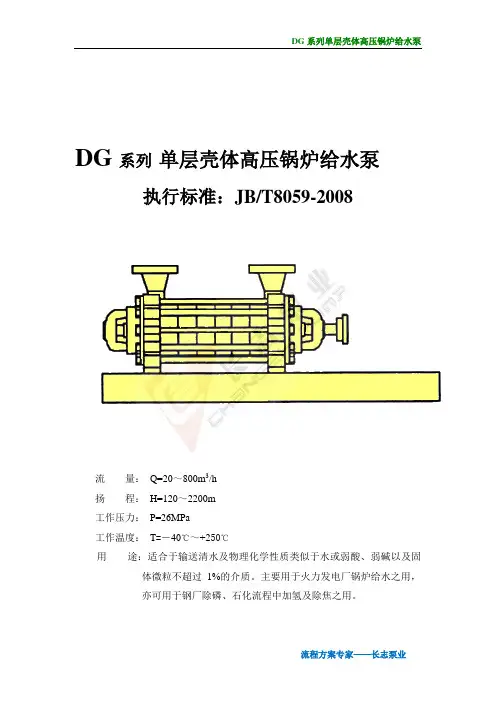

DG系列单层壳体高压锅炉给水泵执行标准：JB/T8059-2008流量：Q=20～800m3/h扬程：H=120～2200m工作压力：P=26MPa工作温度：T=－40℃～+250℃用途：适合于输送清水及物理化学性质类似于水或弱酸、弱碱以及固体微粒不超过1%的介质。

主要用于火力发电厂锅炉给水之用，亦可用于钢厂除磷、石化流程中加氢及除焦之用。

产品概述：DG系列单层壳体高压锅炉给水泵设计、制造执行JB/T8059-2008《高压锅炉给水泵技术条件》标准，在轴向力平衡机构处设置了安全可靠的汽化间隙装置，是我们公司生产的新一代高可靠性节能换代产品。

该系列泵广泛应用于火力发电厂6MW、12MW、25MW、50MW、100MW、135MW火电机组，为全容量定速或调速电动锅炉给水泵组。

由于其技术先进、结构合理、质量稳定、高效可靠，在国内市场具有很高的市场占有率，并远销国外十多个国家和地区。

该系列泵在设计时充分考虑了给水泵零部件的通用性和互换性：即对不同参数的锅炉给水泵（参数变化在一定范围内），进水段、中段、出水段、轴承体部件、轴封部件等作为通用件不变，仅改变泵的级数、叶轮、导叶等过流部件尺寸和型线，这样可大大缩短产品的设计时间和制造供货周期。

型号说明：DG 270-150×10DG：多级锅炉给水泵270：设计点流量（m3/h）150：设计点单级扬程（m）10：泵级数（即叶轮数）应用领域：火力发电厂 垃圾发电钢厂除磷装置 热电联产 海水淡化 供暖和空调DG 系列单层壳体高压锅炉给水泵流程方案专家——长志泵业结构特征：壳体均按最大工作压力重载型设计，进出口可承受3倍API载荷铸造或锻造，并进行无损检测在满足强度计算的基础上留有至少3mm的腐蚀余量壳体之间采用金属面加“O”型密封圈进行双重密封采用液压拉伸器进行装配所有法兰均按最大允许工作压力设计，包括管路系统进出口法兰连接为标准配置标准进出口方位为顶进顶出，也可选择侧面或底部进出口进出口为等压设计，承载能力强中心支承，适用于高温场合，可以提高热稳定性和增大管口载荷定位和导向装置作为标准配置○2中心线安装减少热冲击，提高运行工作温度在所有工作温度下，保证泵的可靠运行高强度的焊接钢基座能够承受所有静荷载和动载荷以及降低噪声的传播可在不灌浆的情况下运转中心支承适用于高温场合，可以提高热稳定性和增大管口载荷定位和导向装置在高温时作为标准配置○3法兰接口法兰连接为标准配置，适用于标准工况选用高压法兰（RF、RTJ可用）；可以根据用户的要求改变泵进出口的位置 焊接管路为特殊配置，适用于特殊高温高压工况○4水力设计CFD水力设计保证最佳性能所有水力设计均经过大量实践检验大的入口口径可以优化进口的流动状态，提高汽蚀降低噪音精铸叶轮确保达到设计效果高效可靠的水力性能，满足广泛的使用工况不同叶轮、导叶进行合理匹配合理的曲线形状适合于电厂应用○5水力平衡装置双平衡鼓结构为标准配置双平衡鼓结构可保证转子只有微量窜动，保证机械密封的使用寿命根据工况可选择平衡盘结构或平衡鼓结构螺旋稳流槽结构为标准配置CFD设计保证最高的水力效率低吸入比转速标准设计，行业领先的吸入性能大规格泵可以首级双吸精密铸造及抛光，保证设计效果严格的静平衡及动平衡滑装配合、单独固定○7导叶流道式导叶保证了最佳的流道特性精密铸造及抛光，保证设计效果○8密封环可更换的壳体密封环叶轮密封环是可选结构长密封环结构具有优良的辅助支撑密封环标准配置为金属材料根据泵材质和应用，可以选用不同的材料、硬度和表面硬化方法○9平衡管路标准配置为外接管路也可采用自身连接整体平衡管路○10轴封安装空间大，可以配置各种型式机械密封，满足各种流程工况要求集装式机械密封为标准结构可配置各种密封冲洗及冷却方案P23方案为锅炉给水泵标准配置水冷腔为标准配置，接口布置合理可采用迷宫密封或其它型式密封○11喉部衬套合理的间隙设计保证最优的密封腔环境喉部衬套可根据需要设计成螺纹或迷宫槽结构，起到热源隔断、控制压力和辅助支撑作用○12轴承箱360°圆周固定方式降低了轴承箱体的振动铸钢件材质、精密加工轴承箱体上下拆分，便于拆卸便捷操作的排气、排油结构为标准配置轴承箱体采用复合迷宫密封，保证静态及动态均有良好的环境○13径向轴承根据实际载荷，径向轴承可以是球轴承或锡基巴氏合金滑动轴承轴承的可靠性经过各种应用场合、高转速和环境的验证○14推力轴承标准配置为大倾角配对角接触球轴承根据实际载荷可选择流体动力可倾瓦推力轴承○15轴承润滑小规格泵采用稀油甩油环自润滑大规格泵采用强制润滑系统根据工况可选择油雾润滑○16穿杠及螺母重型设计锁紧力矩精确计算液压拉伸器组装，力矩均匀○17高稳定性转子大的轴径与叶轮外径比值；最佳轴径和轴承跨度比；动态刚性设计，保证高临界转速和低静态挠度；轴一般比同行业相同产品的轴粗；挠曲量低、内部磨损小、大修间隔时间延长；超强的启停功能；叶轮键采用120°圆周交错对称布置，保证轴合理的质量分布与受力状态； 泵轴全部机械加工，表面硬化处理；低应力设计；转子进行严格动平衡；保证高稳定性、高转速和更长的运转时间。

100DG20X10型卧式锅炉给水泵概述：100DG20X10型卧式锅炉给水泵供输送清水及物理化学性质类似于水的液体之用。

液体的最高温度不得超过80℃，广泛应用于矿山排水、工厂及城市给水之用。

使用温度T：80℃+80℃。

100DG20X10型卧式锅炉给水泵产品结构说明100DG20X10型卧式锅炉给水泵为多级分段式，其吸入口位于进水段上，成水平方向，吐出口在水段上垂直向上，其扬程可根据使用需要而增减水泵级数。

多级离心泵装配良好与否，对性能影响关系很大，尤其是各个叶轮的口出与导翼的进出中心，其中稍有偏差即将使水泵的流量减少，扬程降低效率差，故在检修装配时务必注意。

100DG20X10型卧式锅炉给水泵主要零件有:进水段、中段、出水段、叶轮、导翼挡板、出水段导翼、轴、密封环、平衡环、轴套、尾盖及轴承体。

进水段、中段、导叶挡板、出水段导翼、出水段及尾盖均为铸铁制成，共同形成泵的工作室。

叶轮为优质铸铁制成，内有叶片，液体沿轴向单侧进入，由于叶轮前后受压不等，必然存在轴向力，此轴向力由平衡盘来承担，叶轮制造时经静平衡试验。

轴为优质炭素钢制成，中间装有叶轮，用键、轴套及轴套螺母固定在轴上。

轴的一端装联轴器部件，与电机直接连接。

密封环为铸铁制成，防止水泵高压水漏回进水部分，分别固定在进水段与中段之上，为易损件，磨损后可用备件更换。

平衡环为铸铁制成，固定在出水段上，它与平衡共同组成平衡装置。

平衡盘为耐磨铸铁制成，装在轴上，位于出水段与尾盖之间，平衡轴向力。

轴套为铸铁制成，位于填料室处，作固定叶轮和保护泵轴入用，为易损件，磨损后可用备件更换。

轴承是单列向心球轴承，采用钙基润滑脂润滑。

填料起密封作用，防止空气进入和大量液体漏出，填料密封由进水段和尾盖上的填料室，填料压盖，填料环及填料等组成，少量高压水流入填料室中起水封作用。

填料的松紧程度必须适当，不可太紧亦不可太松，以液体能一滴一滴的渗出为准。

如果填料太紧，轴套容易发热，同时耗费功率。

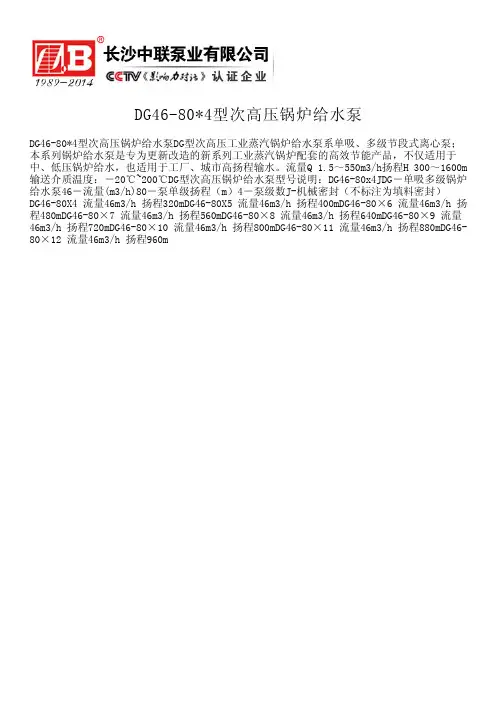

DG46-80*4型次高压锅炉给水泵
DG46-80*4型次高压锅炉给水泵DG型次高压工业蒸汽锅炉给水泵系单吸、多级节段式离心泵；本系列锅炉给水泵是专为更新改造的新系列工业蒸汽锅炉配套的高效节能产品，不仅适用于中、低压锅炉给水，也适用于工厂、城市高扬程输水。

流量Q 1.5～550m3/h扬程H 300～1600m 输送介质温度：－20℃~200℃DG型次高压锅炉给水泵型号说明：DG46-80x4JDG－单吸多级锅炉给水泵46－流量(m3/h)80－泵单级扬程（m）4－泵级数J-机械密封（不标注为填料密封）
DG46-80X4 流量46m3/h 扬程320mDG46-80X5 流量46m3/h 扬程400mDG46-80×6 流量46m3/h 扬程480mDG46-80×7 流量46m3/h 扬程560mDG46-80×8 流量46m3/h 扬程640mDG46-80×9 流量46m3/h 扬程720mDG46-80×10 流量46m3/h 扬程800mDG46-80×11 流量46m3/h 扬程880mDG46-80×12 流量46m3/h 扬程960m。

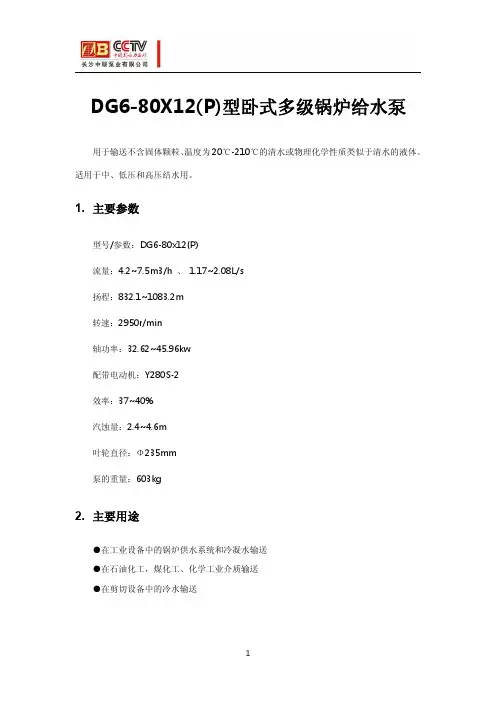

DG6-80X12(P)型卧式多级锅炉给水泵用于输送不含固体颗粒、温度为20℃-210℃的清水或物理化学性质类似于清水的液体。

适用于中、低压和高压结水用。

1.主要参数型号/参数：DG6-80x12(P)流量：4.2~7.5m3/h、 1.17~2.08L/s扬程：832.1~1083.2m转速：2950r/min轴功率：32.62~45.96kw配带电动机：Y280S-2效率：37~40%汽蚀量：2.4~4.6m叶轮直径：Φ235mm泵的重量：603kg2.主要用途●在工业设备中的锅炉供水系统和冷凝水输送●在石油化工，煤化工、化学工业介质输送●在剪切设备中的冷水输送●在除氧化设备中的压力水输送●在工业过程中的高压水生产●化工工艺流程●油田注水，矿山排水●卤液采输●压缩机、脱壳机等设备的水输送3.工作原理泵轴在电动机的带动下旋转，对液体作功，使其能量增加，液体由吸入池经由泵的进水段、正叶轮、正导叶、中段、口、过渡管、次级进水段、反叶轮、反导叶、出水段的垂直源源不断的送出。

4.泵的结构泵为单吸或双吸进口的卧式节段式多级自平衡离心泵，泵的上或水平、排出口垂直向上布置。

●主要由进水段、中段、出水段、次级进水段、正导叶、反叶轮、轴、节流和减压装置、挡套、轴承体、过渡管等零强度的穿杠螺栓和进出水段联接，泵的进水段、中段、出水采用二硫化钼润滑脂金属面硬密封，转于由装在轴上的正置、反叶轮、轴套、轴承挡套等零件组成，轴承采用“固构，驱动端采用圆柱滚于轴承;末端采用角接触球轴承段、中段、出水段、次级进水段、正导叶、反导叶、过渡管●转子部分与固定部分之间装有密封环、导叶套等进行密封套的磨损程度己影响泵的工作性能时应厦时予以更换。

●轴的密封形式有机械密封和填料密封两种。

泵采用填料密置安放要正确，填料的松紧程度必须适当，以液体能滴种密封元件装在密封腔内，腔内要通入一定压力的水，起水作用。

在轴封处装有可更换的轴套，以保护泵轴泵可以在路的情况下更换轴承、密封。

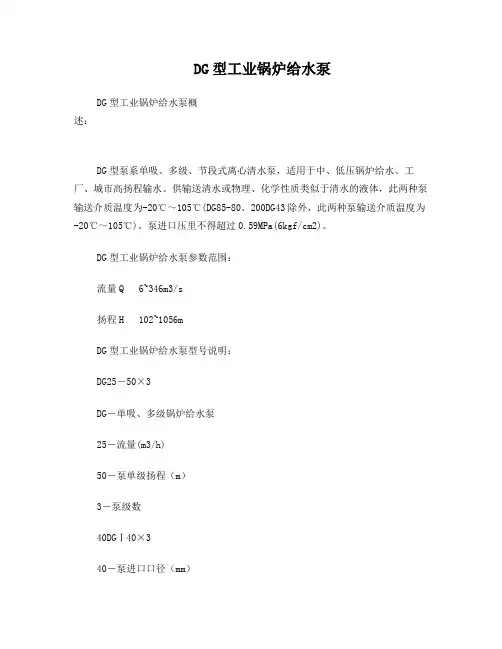

DG型工业锅炉给水泵
DG型工业锅炉给水泵概
述：
DG型泵系单吸、多级、节段式离心清水泵，适用于中、低压锅炉给水、工厂、城市高扬程输水。

供输送清水或物理、化学性质类似于清水的液体，此两种泵输送介质温度为-20℃～105℃(DG85-80、200DG43除外，此两种泵输送介质温度为-20℃～105℃)。

泵进口压里不得超过0.59MPa(6kgf/cm2)。

DG型工业锅炉给水泵参数范围：
流量Q 6~346m3/s
扬程H 102~1056m
DG型工业锅炉给水泵型号说明：
DG25－50×3
DG－单吸、多级锅炉给水泵
25－流量(m3/h)
50－泵单级扬程（m）
3－泵级数
40DGⅠ40×3
40－泵进口口径（mm）
DG－单吸、多级锅炉给水泵
40－泵单级扬程（m）
3－泵级数
DG型工业锅炉给水泵结构型式：
泵的吸入口、吐出口均垂直向上，转子轴向力由平衡盘来平衡。

轴封可为填料密封，也可为机械密封。

转子的支承仅DG85-80、DG85-67、DG155-67采用滑动轴承，稀油润滑，其它泵均采用滚动轴承。

DG型工业锅炉给水泵旋转方向：
从电机端看，泵为顺时针方向旋转。

DG型工业锅炉给水泵主要零件材质：
泵的过流部件除DG85-80、200DG43材质为铸钢外，其余泵材质均为铸铁。

DG型工业锅炉给水泵成套范围：
成套供应泵、电机、止回阀、闸阀、公用底座或本身底座。

DG6-50X3(P)型卧式多级锅炉给水泵用于输送不含固体颗粒、温度为20℃-210℃的清水或物理化学性质类似于清水的液体。

适用于中、低压和高压结水用。

1. 主要参数型号/参数：6-50x3(P)流量：3.75m3/h 、1.04L/s扬程：150m转速：2950r/min轴功率：1.95kw配带电动机：Y2-160M1-2效率：32%汽蚀量：3.0m叶轮直径：198mm泵的重量：178kg2. 主要用途●在工业设备中的锅炉供水系统和冷凝水输送●在石油化工，煤化工、化学工业介质输送●在剪切设备中的冷水输送●在除氧化设备中的压力水输送●在工业过程中的高压水生产●化工工艺流程●油田注水，矿山排水●卤液采输●压缩机、脱壳机等设备的水输送3. 工作原理泵轴在电动机的带动下旋转，对液体作功，使其能量增加，液体由吸入池经由泵的进水段、正叶轮、正导叶、中段、口、过渡管、次级进水段、反叶轮、反导叶、出水段的垂直源源不断的送出。

4.泵的结构泵为单吸或双吸进口的卧式节段式多级自平衡离心泵，泵的上或水平、排出口垂直向上布置。

●主要由进水段、中段、出水段、次级进水段、正导叶、反叶轮、轴、节流和减压装置、挡套、轴承体、过渡管等零强度的穿杠螺栓和进出水段联接，泵的进水段、中段、出水采用二硫化钼润滑脂金属面硬密封，转于由装在轴上的正置、反叶轮、轴套、轴承挡套等零件组成，轴承采用“固构，驱动端采用圆柱滚于轴承;末端采用角接触球轴承段、中段、出水段、次级进水段、正导叶、反导叶、过渡管●转子部分与固定部分之间装有密封环、导叶套等进行密封套的磨损程度己影响泵的工作性能时应厦时予以更换。

●轴的密封形式有机械密封和填料密封两种。

泵采用填料密置安放要正确，填料的松紧程度必须适当，以液体能滴种密封元件装在密封腔内，腔内要通入一定压力的水，起水作用。

在轴封处装有可更换的轴套，以保护泵轴泵可以在路的情况下更换轴承、密封。

●该系列泵通过弹性柱销联轴器或膜片联轴器由原动机直接向看，泵为顺时针方向旋转。

DG45-80X8型锅炉给水多级泵DG45-80X8型锅炉给水多级泵概述：DG型泵系单吸、多级、节段式离心清水泵，适用于中、低压锅炉给水、工厂、城市高扬程输水。

供输送清水或物理、化学性质类似于清水的液体，此两种泵输送介质温度为-20℃～105℃(DG85-80、200DG43除外，此两种泵输送介质温度为-20℃～105℃)。

泵进口压里不得超过0.59MPa(6kgf/cm2)。

DG45-80X8型锅炉给水多级泵参数范围：流量Q 6~346m3/s扬程H 102~1056mDG45-80X8型锅炉给水多级泵型号说明：DG25－50×3DG－单吸、多级锅炉给水泵25－流量(m3/h)50－泵单级扬程（m）3－泵级数40DGⅠ40×340－泵进口口径（mm）DG－单吸、多级锅炉给水泵40－泵单级扬程（m）3－泵级数DG45-80X8型锅炉给水多级泵结构型式：泵的吸入口、吐出口均垂直向上，转子轴向力由平衡盘来平衡。

轴封可为填料密封，也可为机械密封。

转子的支承仅DG85-80、DG85-67、DG155-67采用滑动轴承，稀油润滑，其它泵均采用滚动轴承。

DG45-80X8型锅炉给水多级泵旋转方向：从电机端看，泵为顺时针方向旋转。

DG45-80X8型锅炉给水多级泵主要零件材质：泵的过流部件除DG85-80、200DG43材质为铸钢外，其余泵材质均为铸铁。

DG45-80X8型锅炉给水多级泵成套范围：成套供应泵、电机、止回阀、闸阀、公用底座或本身底座。

参数型号流量Q扬程H转速n轴功率Pa配带电动机效率η必须汽蚀余量叶轮名义直径进出口径泵重功率型号m3/s L/s m r/min kw kw % m mm mm kg40DGⅠ40×3 610121.72.83.3123120115.529805.827.117.711 Y160M1-234.546492.63.32.9170404012540DGⅠ40×4 610121.72.83.316416015429807.769.4810.2815 Y160M2-234.546492.63.32.9170404014540DGⅠ40×5 610121.72.83.3205200192.529809.711.8512.8518.5 Y160L-234.546492.63.32.9170404016540DGⅠ40×6 610121.72.83.3246240231298011.6414.6215.4218.5 Y160L-234.546492.63.32.9170404018540DGⅠ40×7 610121.72.83.3287280269.5298013.5816.5917.9922 Y180M-234.546492.63.32.9170404020540DGⅠ40×8 610121.72.83.3328320308298015.5218.9620.5622 Y180M-234.546492.63.32.9170404022540DGⅠ40×9 610121.72.83.3369360346.5298017.4621.3323.1330 Y200L1-234.546492.63.32.9170404024540DGⅠ40×10 610121.72.83.3410400385298019.423.725.730 Y200L1-234.546492.63.32.91704040265DG25-50×3 1525284.16.97.8154.5150144298014.318.920.330 Y200L1-24454542.42.72.81968080270DG25-50×4 1525284.16.97.8206200192298019.125.227.137 Y200L2-24454542.42.72.81968080295DG25-50×5 1525284.16.97.8257.5250240298023.931.533.937 Y200L2-24454542.42.72.81968080315DG25-50×6 1525284.16.97.8309300288298028.637.840.745 Y225M-24454542.42.72.81968080340DG25-50×7 1525284.16.97.8360.5350336298033.444.147.555 Y250M-24454542.42.72.81968080360参数型号流量Q扬程H转速n轴功率Pa配带电动机效率η必须汽蚀余量叶轮名义直径进出口径泵重功率型号m3/s L/s m r/min kw kw % m mm mm kgDG25-50×8 1525284.16.97.8412400384298038.250.454.275 Y280S-24454542.42.72.81968080385DG25-50×9 1525284.16.97.8463.545043229804356.76175 Y280S-24454542.42.72.81968080405DG25-50×10 1525284.16.97.8515500480298047.76367.875 Y280S-24454542.42.72.81968080430DG25-50×11 1525284.16.97.8566550528298052.569.374.690 Y280M-24454542.42.72.81968080450DG25-50×12 1525284.16.97.8618600576298057.375.681.4110 Y315S-24454542.42.72.81968080475DG80-30×3 2643487.211.913.31029083.42980121515.818.5 Y160-260706933.94.31628080150DG80-30×4 2643487.211.913.3136120111.2298016202122 Y180M-260706933.94.31628080165DG80-30×5 2643487.211.913.31701501392980202526.330 Y200L1-260706933.94.31628080180DG80-30×6 2643487.211.913.3204180166.82980243031.537 Y200L2-260706933.94.31628080195DG80-30×7 2643487.211.913.3238210194.62980283536.845 Y225M-260706933.94.31628080210DG80-30×8 2643487.211.913.3272240222.4298032404255 Y250M-260706933.94.31628080225DG80-30×9 2643487.211.913.3306270250.22980364547.355 Y250M-260706933.94.31628080240DG80-30×10 2643487.211.913.33403002782980405052.575 Y280S-260706933.94.31628080255参数型号流量Q扬程H转速n轴功率Pa配带电动机效率η必须汽蚀余量叶轮名义直径进出口径泵重功率型号m3/s L/s m r/min kw kw % m mm mm kgDG46-50×3 2846507.812.813.9172.5150144298024.829.93137 Y200L2-2536363.22.52.832088080270DG46-50×4 2846507.812.813.9230200192298033.139.841.355 Y250M-2536363.22.52.832088080295DG46-50×5 2846507.812.813.9287.2250240298041.449.851.675 Y280S-2536363.22.52.832088080315DG46-50×6 2846507.812.813.9345300288298049.656.761.975 Y280S-2536363.22.52.832088080340DG46-50×7 2846507.812.813.9402.5350336298057.969.772.290 Y280M-2536363.22.52.832088080360DG46-50×8 2846507.812.813.9460400384298066.279.682.690 Y280M-2536363.22.52.832088080385DG46-50×9 2846507.812.813.9517.5450430298074.489.692.9110 Y315S-2536363.22.52.832088080405DG46-50×10 2846507.812.813.9575500480298082.799.5103.5132 Y315M1-2536363.22.52.832088080430DG46-50×11 2846507.812.813.9632.5550528298091109113.5132 Y315M1-2536363.22.52.832088080450DG46-50×12 2846507.812.813.9680600576298099.3119.4123.9160 Y315L1-2536363.22.52.83208808047580DG20×2 32.450.465.291418.143.24034.214806.287.849.1311 Y160M-460.77066.52.22.52.8255806534080DG20×3 32.450.465.291418.164.86051.314809.4211.813.715 Y160L-460.77066.52.22.52.8255806540280DG20×4 32.450.465.291418.186.48068.4148012.615.718.322 Y180L-460.77066.52.22.52.82558065464参数型号流量Q扬程H转速n轴功率Pa配带电动机效率η必须汽蚀余量叶轮名义直径进出口径泵重功率型号m3/s L/s m r/min kw kw % m mm mm kg80DG20×5 32.450.465.291418.110810085.5148015.719.622.830 Y160M-460.77066.52.22.52.8255806552680DG20×6 32.450.465.291418.1129.6120102.6148018.823.527.430 Y160L-460.77066.52.22.52.8255806558880DG20×7 32.450.465.291418.1151140120148021.927.53237 Y160M-460.77066.52.22.52.8255806565080DG20×8 32.450.465.291418.1173160137148025.131.436.645 Y160L-460.77066.52.22.52.8255806571280DG20×9 32.450.465.291418.1194180154148028.235.341.445 Y160M-460.77066.52.22.52.8255806577480DG20×10 32.450.465.291418.1216200171148031.439.245.655 Y160L-460.77066.52.22.52.82558065836DG85-67×3 558510015.323.627.8222201183298061.571.576.690 Y280M-25465653.344.4235150150846DG85-67×4 558510015.323.627.8296268244298082.195.4102.2110 Y315S-25465653.344.4235150150964DG85-67×5 558510015.323.627.83703353052980102.5119.3127.7160 Y315L1-25465653.344.42351501501126DG85-67×6 558510015.323.627.84444023652980123.1143.1152.8160 Y315M2-25465653.344.42351501501434DG85-67×7 558510015.323.627.85184694272980143.6166.9178.8185 Y315SB-25465653.344.42351501501556DG85-67×8 558510015.323.627.85925364882980164.1190.8204.3220 Y315M1B-25465653.344.42351501501624DG85-67×9 558510015.323.627.86666035492980184.6214.6229.9250 Y315M2-25465653.344.42351501501840参数型号流量Q扬程H转速n轴功率Pa配带电动机效率η必须汽蚀余量叶轮名义直径进出口径泵重功率型号m3/s L/s m r/min kw kw % m mm mm kgDG85-80×5 54851081523.6304404003502980122142156185 Y315M-25365664.54.45.32501001001420DG85-80×6 54851081523.6305284804202980147171187200 Y315M-25365664.54.45.32501001001490DG85-80×7 54851081523.6306165604902980171199218250 Y355-25365664.54.45.32501001001570DG85-80×8 54851081523.6307046405602980195228250280 Y355-25365664.54.45.32501001001640DG85-80×9 54851081523.6307927206302980220256281315 Y355-25365664.54.45.32501001001710DG85-80×10 54851081523.6308808007002980244285312355 Y355-25365664.54.45.32501001001790DG85-80×11 54851081523.6309688807702980269313343400 Y355-25365664.54.45.32501001001860DG85-80×12 54851081523.6309688807702980293342374450 Y400-25365664.54.45.32501001001930100DG20×2 721001262027.83543.44034148013.115.116.722 Y180L-46572702.83.54.426710080350100DG20×3 721001262027.83565.16051148019.622.72530 Y200L-46572702.83.54.426710080413100DG20×4 721001262027.83586.88068148026.230.333.337 Y225S-46572702.83.54.426710080476100DG20×5 721001262027.83510910085148032.937.941.745 Y225M-46572702.83.54.426710080539100DG20×6 721001262027.835130120102148039.345.45055 Y250M-46572702.83.54.426710080602参数型号流量Q扬程H转速n轴功率Pa配带电动机效率η必须汽蚀余量叶轮名义直径进出口径泵重功率型号m3/s L/s m r/min kw kw % m mm mm kg100DG20×7 721001262027.835152140119148045.95358.475 Y280S-46572702.83.54.426710080665100DG20×8 721001262027.835174160136148052.560.566.775 Y280S-46572702.83.54.426710080728100DG20×9 721001262027.835195180153148058.868.17590 Y280M-46572702.83.54.426710080791100DG20×10 721001262027.835217200170148065.575.583.390 Y280M-46572702.83.54.426710080854DG155-67×3 9515518526.34351.3228201177298093.6114.7122.1132 Y315M1-26374732.64.55.7235150150952DG155-67×4 9515518526.34351.33042682362980124.8152.9162.8185 Y315M-26374732.64.55.72351501501024DG155-67×5 9515518526.34351.33803352952980156191.1203.6220 Y315M-26374732.64.55.72351501501145DG155-67×6 9515518526.34351.34564023542980187.2229.3244.3280 Y355M2-26374732.64.55.72351501501435DG155-67×7 9515518526.34351.35324694132980218.4267.6285315 Y355M3-26374732.64.55.72351501501558DG155-67×8 9515518526.34351.36085364722980249.6305.8325.7355 Y355L1-26374732.64.55.72351501501700DG155-67×9 9515518526.34351.36846035312980280.8344366.4450 Y400-26374732.64.55.72351501501860150DG30×3 119155190334352.798.192.18414804350.55875 Y280S-47477752.83.54.7305150150570150DG30×4 119155190334352.7130.8122.8112148057.467.377.390 Y280M-47477752.83.54.7305150150640参数流量扬程转速轴功配带电动机效必须叶轮进泵重型号Q H n 率Pa功率型号率η汽蚀余量名义直径出口径m3/s L/s m r/min kw kw % m mm mm kg150DG30×5 119155190334352.7163.5152.5140148071.683.696.6110 Y315S-47477752.83.54.7305150150700150DG30×6 119155190334352.7196.2184.2168148085.9101116132 Y315M-47477752.83.54.7305150150780150DG30×7 119155190334352.7228.9214.92521480100.3118135.2160 Y315M-47477752.83.54.7305150150850150DG30×8 119155190334352.7261.6245.62241480114.6134.7154.6200 Y355M-47477752.83.54.7305150150920150DG30×9 119155190334352.7294.3276.32521480128.9151.5173.9200 Y355M-47477752.83.54.7305150150990150DG30×10 119155190334352.73273072801480143.2168.3193.2220 Y355M-47477752.83.54.73051501501060DG280-43×3 19028834652.88096.1135.9122.4111148096.9120132.9160 Y315L1-47380783.04.76.0360 200 865DG280-43×4 19028834652.88096.1181.2163.21481480129.2160177.2200 Y315L1-47380783.04.76.0360 200 977DG280-43×5 19028834652.88096.1226.52041851480161.5200221.5250 Y355-47380783.04.76.0360 200 1097DG280-43×6 19028834652.88096.1271.8244.822214801938240265.8315 Y3556-47380783.04.76.0360 200 1218DG280-43×7 19028834652.88096.1317.1285.62591480226.1280310.1355 Y400-47380783.04.76.0360 200 1339DG280-43×8 19028834652.88096.1362.4326.42961480258.4320354.4450 Y400-47380783.04.76.0360 200 1459DG280-43×9 19028834652.88096.1407.7367.23331480290.7360398.7450 Y400-47380783.04.76.0360 200 1580参数型号流量Q扬程H转速n轴功率Pa配带电动机效率η必须汽蚀余量叶轮名义直径进出口径泵重功率型号m3/s L/s m r/min kw kw % m mm mm kg200DG43×3 19028834652.88096.1135.9122.4111148096.9120132.9160 Y315L1-47380783.04.76.03602002001400200DG43×4 19028834652.88096.1181.2163.21481480129.2160177.2200 Y315L2-47380783.04.76.03602002001510200DG43×5 19028834652.88096.1226.52041851480161.5200221.5250 Y355-47380783.04.76.03602002001620200DG43×6 19028834652.88096.1271.8244.82221480193.8240265.8315 Y355-47380783.04.76.03602002001730200DG43×7 19028834652.88096.1317.1285.62591480226.1280310.1355 Y400-47380783.04.76.03602002001840200DG43×8 19028834652.88096.1362.4326.42961480258.4320354.4450 Y400-47380783.04.76.03602002001950200DG43×9 19028834652.88096.1407.7367.23331480290.7360398.7450 Y400-47380783.04.76.03602002002100。

DG280-100*4型次高压锅炉给水泵
DG280-100*4型次高压锅炉给水泵DG型次高压工业蒸汽锅炉给水泵系单吸、多级节段式离心泵；本系列锅炉给水泵是专为更新改造的新系列工业蒸汽锅炉配套的高效节能产品，不仅适用于中、低压锅炉给水，也适用于工厂、城市高扬程输水。

流量Q 1.5～550m3/h扬程H 300～1600m输送介质温度：－20℃~200℃DG型次高压锅炉给水泵型号说明：DG280-100x4JDG－单吸多级锅炉给水泵280－流量(m3/h)100－泵单级扬程（m）4－泵级数J-机械密封（不标注为填料密封）DG280-100X4 流量280m3/h 扬程400mDG280-100X5 流量280m3/h 扬程500mDG280-100×6流量280m3/h 扬程600mDG280-100×7 流量280m3/h 扬程700mDG280-100×8 流量280m3/h 扬程800mDG280-100×9 流量280m3/h 扬程900mDG280-100×10 流量280m3/h 扬程1000mDG280-
100×11 流量280m3/h 扬程1100mDG280-100×12 流量280m3/h 扬程1200m。

DG150-100X6型次高压锅炉给水泵概述：DG150-100型次高压锅炉给水泵适用于中、低压锅炉给水、工厂、城市高扬程输水。

供输送清水或物理类似于清水的液体，此两种泵输送介质温度为-20℃～105℃(DG85-80、200DG43除外，此两种泵输送介质温度为-20℃～105℃)。

泵进口压里不得超过0.59MPa(6kgf/cm2)。

DG150-100X6型次高压锅炉给水泵参数范围：流量Q150m3/s；扬程H591m；DG150-100X6型次高压锅炉给水泵型号说明：例：DG150－100×6；DG－单吸、多级锅炉给水泵；150－流量(m3/h)；100－泵单级扬程（m）；6－泵级数。

DG150-100X6型次高压锅炉给水泵旋转方向：从电机端看，泵为顺时针方向旋转。

DG150-100X6型次高压锅炉给水泵主要零件材质：泵的过流部件材质为铸铁。

DG150-100X6型次高压锅炉给水泵成套范围：本系列泵成套供应电机、止回阀、闸阀、公用底座。

DG150-100X6型次高压锅炉给水泵产品特点：1、水力设计：采用先进的设计理论进行低比转数水力模型优化设计，叶轮流道采用特殊的工艺手段，使其流道表面光洁，减少损失，提高效率。

2、结构：在结构上采用卧式、多级分段形式，因而运转安全、平稳、噪音低、寿命长、安装维修方便。

3、泵效率高，性能范围厂，更好地满足使用要求DG150-100X6型次高压锅炉给水泵结构特点：DG型泵是卧式、单吸、多级节段式离心泵。

泵的进出口垂直向上，拉紧螺栓将泵的吸入段、中段、吐出段联结成一体。

DG型次高压锅炉给水泵转子由装在轴上的叶轮、平衡盘等零件组成。

整个转子由泵轴两端的滑动轴承支承。

轴承用润滑油润滑，用循环水冷却。

转子的轴向力由平衡盘平衡。

轴封采用填料密封或机械密封两种。

在轴的两端设有密封函，内装软填料或机械密封。

有一定压力的水通入密封函起水封、冷却作用。

在轴封处装有可更换的轴套以保护泵轴。

DG25-50X4型多级锅炉给水泵概述：
DG25-50型锅炉给水泵系卧式、单吸多级、分段式单级离心泵。

具有效率高、性能范围广、运行安全平稳、噪音低、寿命长、安装维修方便等特点。

供输送清水或物理化学性质类似于水的其它液体之用。

DG25-50X4型多级锅炉给水泵参数范围：
流量Q25m3/s
扬程H200m
DG25-50X4型多级锅炉给水泵型号说明：
例：DG25－50×4
DG－单吸、多级锅炉给水泵
25－流量(m3/h)
50－泵单级扬程（m）
4－泵级数
DG25-50X4型多级锅炉给水泵旋转方向：
从电机端看，泵为顺时针方向旋转。

DG25-50X4型多级锅炉给水泵主要零件材质：
泵的过流部件除DG85-80、200DG43材质为铸钢外，其余泵材质均为铸铁。

DG25-50X4型多级锅炉给水泵成套范围：
成套供应泵、电机、止回阀、闸阀、公用底座或本身底座。

DG25-50X4型多级锅炉给水泵产品特点：
1、水力模型先进，效率高，性能范围广；
2、锅炉泵运行平稳，噪音低；
3、轴封采用软填料密封，安全可靠、结构简单，维修方便快捷。

DG25-50X4型多级锅炉给水泵结构说明：
DG型多级锅炉给水泵是一种常见的与锅炉配套使用的卧式离心泵，该类型的离心泵采用了国家推荐的使用高效节能的水力模型，具有性能范围广、运行效率高、使用寿命长的特性，替代了老型的GC型锅炉给水泵。

DG型锅炉给水泵中联泵业在结构上面采用了采用了卧式安装、多级阶段式，运行平稳、安装维护方便。

该类型的离心泵主要有进出水段、中段、导叶、叶轮、轴、轴套、轴承、轴承体、密封件等组成的。

长沙自平衡多级泵厂家宏力水泵整理 DG12-25*9型卧式锅炉给水泵概述：DG12-25*9型卧式锅炉给水泵供输送清水及物理化学性质类似于水的液体之用。

该泵扬程为H：225米，流量Q：12m3/h。

液体的最高温度不得超过80℃，广泛应用于矿山排水、工厂及城市给水之用。

使用温度T：80℃+80℃。

DG12-25*9型卧式锅炉给水泵产品结构说明DG12-25*9型卧式锅炉给水泵为多级分段式，其吸入口位于进水段上，成水平方向，吐出口在水段上垂直向上，其扬程可根据使用需要而增减水泵级数。

多级离心泵装配良好与否，对性能影响关系很大，尤其是各个叶轮的口出与导翼的进出中心，其中稍有偏差即将使水泵的流量减少，扬程降低效率差，故在检修装配时务必注意。

DG12-25*9型卧式锅炉给水泵主要零件有:进水段、中段、出水段、叶轮、导翼挡板、出水段导翼、轴、密封环、平衡环、轴套、尾盖及轴承体。

进水段、中段、导叶挡板、出水段导翼、出水段及尾盖均为铸铁制成，共同形成泵的工作室。

叶轮为优质铸铁制成，内有叶片，液体沿轴向单侧进入，由于叶轮前后受压不等，必然存在轴向力，此轴向力由平衡盘来承担，叶轮制造时经静平衡试验。

轴为优质炭素钢制成，中间装有叶轮，用键、轴套及轴套螺母固定在轴上。

轴的一端装联轴器部件，与电机直接连接。

密封环为铸铁制成，防止水泵高压水漏回进水部分，分别固定在进水段与中段之上，为易损件，磨损后可用备件更换。

平衡环为铸铁制成，固定在出水段上，它与平衡共同组成平衡装置。

平衡盘为耐磨铸铁制成，装在轴上，位于出水段与尾盖之间，平衡轴向力。

轴套为铸铁制成，位于填料室处，作固定叶轮和保护泵轴入用，为易损件，磨损后可用备件更换。

轴承是单列向心球轴承，采用钙基润滑脂润滑。

填料起密封作用，防止空气进入和大量液体漏出，填料密封由进水段和尾盖上的填料室，填料压盖，填料环及填料等组成，少量高压水流入填料室中起水封作用。

填料的松紧程度必须适当，不可太紧亦不可太松，以液体能一滴一滴的渗长沙自平衡多级泵厂家宏力水泵整理 出为准。

一、概述DG12-50卧式多级泵，利用离心的原理，采用了国家推荐使用的高效节能产品的水力模型，在行业内居于技术领先地位。

该类产品长沙多级泵价格中也适中，是一种性价比很高的产品。

DG型泵系单吸、多级、节段式离心清水泵，适用于中、低压锅炉给水泵、工厂、城市高扬程输水。

供输送清水或物理、化学性质类似于清水的液体，此两种泵输送介质温度为-20℃～105℃(DG85-80、200DG43除外，此两种泵输送介质温度为-20℃～105℃)。

泵进口压里不得超过0.59MPa(6kgf/cm2)。

性能范围：流量Q：6.3-600m3/h 扬程H：17-850。

二、型号说明例DG12-50X5DG-单吸、多级锅炉给水泵12—泵的流量(m3/h)50—单级扬程(m)5—泵级数为5级三、泵的特性曲线四、产品用途DG型：DG型泵供输送不含固体颗粒，温度低于80℃的清水或物理化学性质类似于清水的液体，适合于矿山、工厂和城市给排水工程之用。

五、泵的安装本DG型泵安装时除满足一般安装技术要求外，还应当注意以下几点：1、电机与水泵组合安装时，应当将泵联轴器端的轴向外拉出，并再留2-3mm端面间隙值，以保证泵和电机两联轴器之间的轴向间隙值。

2、泵与电机轴的中心线应在同一水平直线上。

3、泵只能承受自身内力，不能承受任何外力。

六、泵的安装图纸外形安装图(本身底座)外形安装图(公用底座) 七、泵的起动、运行、停车(一)起动：警告：为了操作者的安全起见，请勿超越泵铭牌的条件进行操作，以免危及设备和操作人员的安全。

为保证操作和维修泵及其它动作的顺利进行，请参考说明书进行。

1、泵起动前应先盘动转子，检查转子是否灵活。

2、检查电机转向是否与泵的转向一致。

3、关闭泵出口闸阀、压力表旋塞，用输送的液体或真空系统排除吸入管和泵体内的空气(严禁空车启动运行)。

4、检查泵与电机联接螺栓的松紧度和泵周围的安全情况，使泵处于准备起动状态。

警告：在装好联轴器护罩后，设备才能操作，忽略该点会引起人员伤亡。
