离心式锅炉给水泵电动机功率N计算

流体力学泵与风机的课后习题泵与风机的结构1、指出离心式风机主要部件名称2、指出轴流泵主要部件名称3、在下列热力发电厂的泵与风机序号中选择至少两个正确序号填入下面各题的空白处。

（a）锅炉给水泵 （b）汽轮机凝结水泵 （c）循环水泵（d）送风机 （e）引风机 （f）排粉风机 （g）烟气循环风机1）热力发电厂的泵与风机中 可以采用轴流式；2）热力发电厂的泵与风机中 应注意防磨、防积灰和防腐蚀；3）热力发电厂的泵与风机中 输送的是饱和热水，应采取防汽蚀措施。

4、简述热力发电厂主要有哪些风机？根据所输送的气体性质说明它们在结构上应注意哪些问题？5、轴端密封的方式有几种？它们各自是起到怎样的密封作用？各有何特点？泵与风机的叶轮理论1、转速n=1500r/min的离心风机，叶轮内径D1=480mm。

叶片进口处空气相对速度ω1=25m/s，与圆周速度的夹角为β1=60°，试绘制空气在叶片进口处的速度三角形。

答案：2、有一离心泵转速为1450r/min，其叶轮的进口尺寸为：宽度 ，直径 ，安装角 。

假设有无限多叶片且叶片为无限薄，不考虑叶片厚度对流道断面的影响。

(1)设液体径向流入叶轮，计算叶轮的理论流量。

(2)转速不变，理论流量增大20％，设进口相对流动角仍等于安装角，计算绝对速度的圆周分速度，并说明它的方向是否与圆周速度方向一致。

分析：按照题目已知条件，要计算叶轮理论流量，应想到它等于叶轮进口流道断面面积与进口径向分速度的乘积，进口流道断面面积很容易看出如何计算，进口径向分速度需根据进口速度三角形进行计算，那么就要进一步找出速度三角形的三个参数，从题意中已知了相对流动角 ，容易看出圆周速度如何计算，剩下的一个条件是什么呢？其实，“设液体径向流入叶轮”隐含了一个条件，它意味着进口绝对速度方向为径向，而径向总是与圆周速度方向垂直，所以进口绝对流动角 。

解：(1) 由题意知：、。

（m/s）画出速度三角形（图略），由图知：（m/s） 理论流量为：（m3/s）(2) 由题意知：，圆周速度不变为m/s，流量增大20％，相应的也增大20％（因为叶轮进口流道断面面积不变），即 m/s画出速度三角形（图略），由图知：m/s其方向与圆周速度的方向相反。

2023年一级造价师之建设工程技术与计量（安装）题库附答案（基础题）单选题（共40题）1、主要用于频繁接通、分断交、直流电路，控制容量大，其主要控制对象是电动机，广泛用于自动控制电路。

该低压电气设备是（）。

A.熔断器B.低压断路器C.继电器D.接触器【答案】 D2、铝合金管道保温时不得使用的碱性材料有石棉绳、石棉板和（）。

A.玻璃棉B.硅藻土C.矿渣棉D.硅纤维【答案】 A3、电动机装设过载保护装置，电动机额定电流为10A，当采用热元件时，其保护整定值为（）。

A.12AB.15AC.20AD.25A【答案】 A4、油性调和漆一般采用的涂覆方法是（）。

A.刷涂法B.空气喷涂法C.静电喷涂法D.高压无空气喷涂法【答案】 A5、以数据库为基础，可以把业务作成应用软件包，包内的不同应用程序之间可以互相调用或共享数据的办公自动化系统为（）。

A.事务型办公系统B.信息管理型办公系统C.信息管理型办公系统D.系统科学型办公系统【答案】 A6、当母材中碳、硫、磷等元素的含量偏高时，焊缝中易产生裂纹时，应选用的焊条为（）。

A.酸性焊条B.比母材强度低一级C.低氢型焊条D.重力焊条【答案】 C7、（2017年真题）扑救立式钢制内浮顶式贮油罐内的火灾，应选用的泡沫灭火系统及其喷射方式为（）。

A.中倍数泡沫灭火系统，液上喷射方式B.中倍数泡沫灭火系统，液下喷射方式C.高倍数泡沫灭火系统，液上喷射方式D.高倍数泡沫灭火系统，液下喷射方式【答案】 A8、依据《通用安装工程工程量计算规范》（GB 50856—2013），项目安装高度若超过基本高度时，应在“项目特征”中描述，对于附录J消防工程，其基本安装高度为（）。

A.3.6mB.5mC.6mD.10m【答案】 B9、锅炉的汽、水压力系统及其附属设备中，应单独做水压试验的是()A.安全阀B.过热器C.对流管束D.水冷壁管【答案】 A10、某阀门主要用于切断、分配和改变介质流动方向，设计成V形开口时具有良好的流量调节功能，易于实现快速启闭且维修方便。

水泵的扬程、功率与闭合系统中的管道长度L有关。

水泵流量 Q= 25m^3/h = m^3/s管道流速取2m/s左右，则管内径 D=[4Q/]^(1/2)=[4**2)]^(1/2)=选用管径 D= 70 mm = m,流速V=[4Q/]^(1/2)= m/s管道摩阻 S=^2/D^=*^2/^ = 2122水泵扬程 H=h+SLQ^2=170+2122*600*^2 = 231 m配套电动机功率 N=k =**231/ = kw注：式中，H——水泵扬程，单位m；S——管道摩阻，S=^2/d^,n为管内壁糙率，钢管可取n=，D为内径，以m为单位。

L——管道长度，以m为单位；Q——流量，以 m^3/s为单位。

P——电动机功率，kw；k ——水泵电动机机组的总效率，取50%，选定水泵、电动机后，功率可按实际情况精确确定。

按扬程和出水量来选择，与管道长度无关。

实际计算应为:(要扬程+管道阻力)*(1+泵的损耗).所以应为:(50+10)*=66米所以泵的扬程应选在65-75米之间,再加上你需要的流量,泵就能补水泵和给水泵计算方法一样。

补水泵的流量Q由需要而定，即单位时间锅炉水补给量。

补水泵的扬程由提水高度、锅炉压力水头以及管路的沿程水头损失和局部水头损失而定。

设管长为L，沿程阻力系数为k，局部阻力系数为j,提水高度为Z,锅炉压力为P，水的密度为p，重力加速度用g表示，则补水泵扬程:H = Z+P/(pg)+(kL/D)V^2/(2g)+jV^2/(2g)式中平均流速 V=4Q/（^2），D为管内径。

对于循环泵，流量当然看需要而定，流量确定后，算出循环回路的水头损失总和就是泵之扬程。

水泵排水管路弯头处扬程损失怎么计算如果所用弯头的内径和弯头中心的曲率半径是1:1的,则每个弯头的阻力系数是(光滑内壁为。

损失压力H=阻力系数*该弯头后流速的平方/g的2倍。

总的压力损失等于弯头个数的倍数。

若流速为2米/秒的话,45个弯头的总压力损失为米水柱.流量和扬程的关系是泵自身特性，没有公式。

泵及风机考试试题一、简答题〔每题5分，共30分〕1、离心泵、轴流泵在启动时有何不同，为什么？2、试用公式说明为什么电厂中的凝结水泵要采用倒灌高度。

3、简述泵汽蚀的危害。

4、定性图示两台同性能泵串联时的工作点、串联时每台泵的工作点、仅有一台泵运行时的工作点5、泵是否可采用进口端节流调节，为什么？6、简述风机发生喘振的条件。

二、计算题〔每题15分，共60分〕1、离心式水泵叶轮的直径D2=400mm，叶轮出口宽度b2＝50mm，叶片厚度占出口面积的8％，流动角β2＝20︒，当转速n＝2135r/min时，理论流量q VT＝240L/s，求作叶轮出口速度三角形。

2、某电厂水泵采用节流调节后流量为740t/h，阀门前后压强差为980700Pa,此时泵运行效率η=75%，假设水的密度ρ=1000kg/m3，每度电费元，求：〔1〕节流损失的轴功率∆P sh；〔2〕因节流调节每年多耗的电费(1年=365日)3、20sh-13型离心泵，吸水管直径d1＝500mm，样本上给出的允许吸上真空高度[H s]＝4m。

吸水管的长度l1＝6m，局部阻力的当量长度l e＝4m，设沿程阻力系数λ，试问当泵的流量q v＝2000m3/h，泵的几何安装高度H g＝3m时，该泵是否能正常工作。

〔当地海拔高度为800m，大气压强p a＝9.21×104Pa；水温为30℃，对应饱和蒸汽压强p v kPa，密度ρ＝kg/m3〕4、火力发电厂中的DG520-230型锅炉给水泵，共有8级叶轮，当转速为n＝5050r/min，扬程H＝2523m，流量q V＝576m3/h，试计算该泵的比转速。

三、分析题〔每题5分，共10分〕1、某风机工作点流量为q V A，现要求流量减小为q V B，试在同一幅图上，标出采用出口端节流调节、变速调节的工作点，并比拟两种调节方法的经济性。

2、某泵向一密闭的压力容器供水，当压出容器内压力下降，其它条件不变时，图示泵工作点的变化。

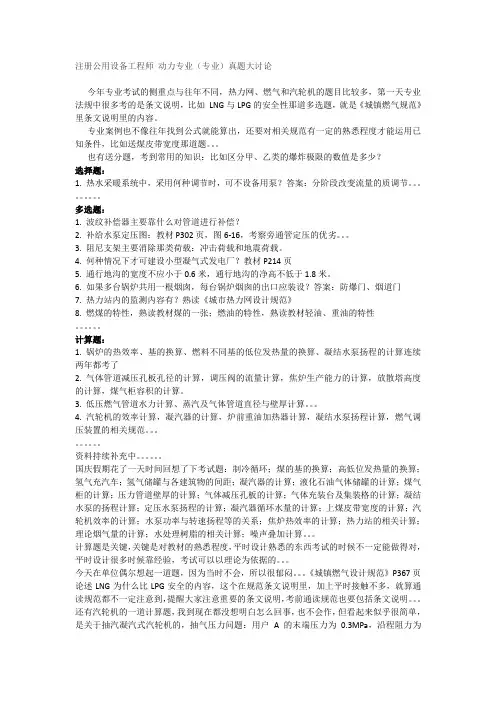

注册公用设备工程师动力专业（专业）真题大讨论今年专业考试的侧重点与往年不同，热力网、燃气和汽轮机的题目比较多，第一天专业法规中很多考的是条文说明，比如LNG与LPG的安全性那道多选题，就是《城镇燃气规范》里条文说明里的内容。

专业案例也不像往年找到公式就能算出，还要对相关规范有一定的熟悉程度才能运用已知条件，比如送煤皮带宽度那道题。

也有送分题，考到常用的知识：比如区分甲、乙类的爆炸极限的数值是多少？选择题：1. 热水采暖系统中，采用何种调节时，可不设备用泵？答案：分阶段改变流量的质调节。

多选题：1. 波纹补偿器主要靠什么对管道进行补偿？2. 补给水泵定压图：教材P302页，图6-16，考察旁通管定压的优劣。

3. 阻尼支架主要消除那类荷载：冲击荷载和地震荷载。

4. 何种情况下才可建设小型凝气式发电厂？教材P214页5. 通行地沟的宽度不应小于0.6米，通行地沟的净高不低于1.8米。

6. 如果多台锅炉共用一根烟囱，每台锅炉烟囱的出口应装设？答案：防爆门、烟道门7. 热力站内的监测内容有？熟读《城市热力网设计规范》8. 燃煤的特性，熟读教材煤的一张；燃油的特性，熟读教材轻油、重油的特性。

计算题：1. 锅炉的热效率、基的换算、燃料不同基的低位发热量的换算、凝结水泵扬程的计算连续两年都考了2. 气体管道减压孔板孔径的计算，调压阀的流量计算，焦炉生产能力的计算，放散塔高度的计算，煤气柜容积的计算。

3. 低压燃气管道水力计算、蒸汽及气体管道直径与壁厚计算。

4. 汽轮机的效率计算，凝汽器的计算，炉前重油加热器计算，凝结水泵扬程计算，燃气调压装置的相关规范。

资料持续补充中。

国庆假期花了一天时间回想了下考试题：制冷循环；煤的基的换算；高低位发热量的换算；氢气充汽车；氢气储罐与各建筑物的间距；凝汽器的计算；液化石油气体储罐的计算；煤气柜的计算；压力管道壁厚的计算；气体减压孔板的计算；气体充装台及集装格的计算；凝结水泵的扬程计算；定压水泵扬程的计算；凝汽器循环水量的计算；上煤皮带宽度的计算；汽轮机效率的计算；水泵功率与转速扬程等的关系；焦炉热效率的计算；热力站的相关计算；理论烟气量的计算；水处理树脂的相关计算；噪声叠加计算。

附件A常用计算公式目录厂用电率计算厂用电负荷计算方法变压器容量选择电压调整计算母线电压偏移计算电动机起动及自起动电压校验成组电动机自起动时厂用母线电压的校验电动机容量选择计算低压电器选择及校验条件低压电器保护配合F-C设计计算规定：厂用电率计算厂用电率是发电厂的一项重要的经济指标，其数值的大小是指发电厂本身所消耗的电能占同一时间内全部发电量的百分数。

（一）在厂用电设计中，凝汽式发电厂厂用电率可按下列方法进行近似计算：Sjs ——厂用电计算负荷（KV A ）；cos ϕp ——电动机在运行功率时的平均功率因数，一般取0.8； Pe ——发电机的额定功率（KW ）。

（二）计算厂用电率用的计算负荷采用“换算系数”法计算，其计算原则大部分与厂用变压器的负荷计算原则相同。

不同部分按如下原则处理。

1、只计算经常连续运行的负荷。

2、对于备用的负荷，即使由不同变压器供电也不予计算。

3、全厂性的公用负荷，按机组的容量比例分摊到各机组上。

4、随季节性变动的负荷（如循环水泵、通风、采暖等）按一年中的平均负荷计算。

5、在24小时内变动大的负荷（如输煤、中间储仓制的制粉系统），可按设计实际每天运行时间进行修正：系数=设计每天系统运行时间/24 6、照明负荷乘以系数0.5.厂用电负荷计算方法负荷计算一般采用换算系数法，必要时可用轴功率法校验。

1、“换算系数”法换算系数法的算式为：S JS =Σ（KP ） （4—1） 式中 S JS ——计算负荷（KV A ）；K ——换算系数，可取表4—1数值； P ——电动机的计算功率（KW ）。

表4—1 换算系数表机组容量（MW ） ≤125 ≥200 给水泵及循环水泵电动机 1.0 1.0 凝结水泵电动机 0.8 1.0 其它高压电动机 0.8 0.85 其它低压电动机0.80.7%100cos ⨯=epjs p s e ϕ（1）经常连续和不经常连续运行的电动机为 P=P e •d (4—2) 式中P e •d ——电动机的额定功率（KW ）。

泵与风机1. 有一离心式水泵，其叶轮外径2D =220mm,转速n=2980r/min ，叶片出口安装角2a β=45°，出口处的轴面速度2m v =3.6m/s 。

设流体径向流入叶轮，试计算无限多叶片叶轮的理论扬程T H ∞，又若环流系数K=0.8，流动效率h η=0.9时，泵的实际扬程H 是多少？ 解：2u =2D 60n π=0.22298060π⨯⨯=34.3 （m/s ）∵2m V =3.6 m/s 2a β=45° ∴2w =22sin mav β=5.09 （m/s ） 2u V ∞=2u -2m V ctg 2a β=34.31-3.6⨯ctg45°=30.71 （m/s ）∵1α=90° T H ∞=22u u V g ∞=34.3130.719.8⨯=107.5 (m) 实际扬程H=K T H =K h ηT H ∞=0.8⨯0.9⨯107.5=77.41 (m)2. 有一离心式水泵，叶轮外径2D =360mm ，出口过流断面面积2A =0.0232m ，叶片出口安装角2a β=30°，流体径向流入叶轮，求转速n=1480r/min ，流量,V T q =86.8L/s 时的理论扬程T H 。

设环流系数K=0.82。

解：流体径向流入叶轮 1α=90°2u =2D 60n π=0.36148060π⨯⨯=27.88 （m/s ）2m v =,V Tq A=383.8100.023-⨯=3.64 （m/s ）2u v ∞=2u －2m v 2a ctg β=27.88－3.64⨯=21.58 （m/s ） T H ∞=22u u V g ∞=27.8821.589.8⨯=61.39 （m ） T H =K T H ∞=0.82⨯61.39=50.34 （m ）3. 有一离心式风机，转速n=1500r/min ，叶轮外径2D =600mm ，内径1D =480mm ，叶片进、出口处空气的相对速度为1w =25m/s 及2w =22m/s ，它们与相应的圆周速度的夹角分别为1β=60°，2β=120°，空气密度ρ=1.2kg/3m 。

名词解释泵与风机的体积流量泵与风机的效率.气蚀相似工况点泵与风机的体积流量必需汽蚀余量运动相似简答题1.给出下列水泵型号中各符号的意义:① 60—50—250 ②14 ZLB—702.为什么离心式水泵要关阀启动,而轴流式水泵要开阀启动3.用图解法如何确定两台同型号泵并联运行的工作点试述轴流式泵与风机的工作原理。

叶片式泵与风机的损失包括哪些试叙节流调节和变速调节的区别以及其优缺点。

计算题1、用水泵将水提升30m高度。

已知吸水池液面压力为×103Pa，压出液面的压力为吸水池液面压力的3倍。

全部流动损失hw=3m，水的密度ρ=1000kg/m3，问泵的扬程应为多少m2已知某水泵的允许安装高度〔Hg〕=6m，允许汽蚀余量〔Δh〕=，吸入管路的阻力损失hw=，输送水的温度为25℃，问吸入液面上的压力至少为多少Pa(已知水在25℃时的饱和蒸汽压力pv=，水的密度ρ=997kg/m3)3某循环泵站中，夏季为一台离心泵工作，泵的高效段方程为H=30-250Q2，泵的叶轮直径D2=290mm，管路中阻力系数s=225s2/m5,静扬程H sT=14m，到了冬季，用水量减少了，该泵站须减少12%的供水量，为了节电，到冬季拟将另一备用叶轮切削后装上使用。

问该备用叶轮应切削外径百分之几4今有一台单级单吸离心泵，其设计参数为：转速n=1800r/min、流量qv=570m3/h、扬程H=60m，现欲设计一台与该泵相似，但流量为1680m3/h，扬程为30m的泵，求该泵的转速应为多少5已知某锅炉给水泵，叶轮级数为10级，第一级为双吸叶轮，其额定参数为：流量qv=270m3/h、扬程H=1490m、转速n=2980r/min，求该泵的比转速。

绪论水泵定义及分类1．主要内容：水泵的定义和分类（叶片式水泵、容积式水泵及其它类型水泵）；水泵的适应范围；水泵发展的趋势；合理设计泵站具有重要的经济意义2．本概念和知识点：水泵的定义；水泵的分类；叶片式水泵；容积式水泵及其它类型水泵；水泵的工作原理第一章 叶片式水泵第一节 离心泵的工作原理1．主要内容：根据叶轮出水的水流方向，叶片式水泵分为：离心泵、轴流泵、混流泵；离心泵应用最广泛；离心泵的工作原理2．基本概念和知识点：离心泵、轴流泵、混流泵、离心泵的工作原理第二节 离心泵的主要零件1．主要内容： 叶片泵构造及零部件作用2．基本概念和知识点：叶轮（又称工作轮，属转动件）、单吸式叶轮、双吸式叶轮、封闭式叶轮、敞开式叶轮、半敞开式叶轮；泵轴（属转动件）；泵壳（属固定件）；泵座（属固定件）；填料盒（属连接件）；减漏环（属连接件）；轴承座（属连接件）；联轴器（属连接件）3．问题与应用（能力要求）：识读水泵构造图第三节 叶片泵的基本性能参数1．主要内容：掌握叶片泵工作参数的意义、计算方法2．基本概念和知识点：水泵流量（Q ）、水泵扬程（H ）、比能E 、总水头Z 、轴功率（N ）、有效功率u N 、效率η、转速（n ）、允许吸上真空高度（Hs ）及气蚀余量（Hsv ）、水泵铭牌第四节 离心泵的基本方程式1．主要内容：了解叶片泵基本方程的推导2．基本概念和知识点：径向分速、切向分速、叶片进水角1β（1w 与1u 反向延长线夹角）、叶片出水角2β（2w 与2u 反向延长线夹角）、理论扬程T H 、动扬程H ₂、势扬程H ₁3．叶片泵基本方程的意义第五节 离心泵装置的总扬程1．主要内容： 推导水泵扬程公式H=H d +H V 和H=H ST +∑h2．基本概念和知识点：水泵的吸水方式（吸入式、自灌式）、水泵静扬程、吸水地形高度、压水地形高度、水泵扬程公式H=Hd +HV和H=HST+∑h3．问题与应用（能力要求）：理解水泵扬程公式H=Hd +HV和H=HST+∑h各项的物理意义及其使用条件第六节离心泵的特性曲线1．主要内容：叶片泵性能曲线的实用意义以及离心泵、混流泵、轴流泵等性能曲线的特点；试验性能曲线和实际工程使用的性能曲线的绘制及其应用。

第九章泵安装说明一、本章定额适用范围如下：1．离心式泵，包括：(1)离心式清水泵：单级单吸悬臂式离心泵、单级双吸中开式离心泵、立式离心泵、多级离心泵、锅炉给水泵、冷凝水泵、热水循环泵；(2)离心油泵：卧式离心油泵、高速切线泵、中开式管线输油泵、管道式离心泵、立式筒式离心油泵、离心油浆泵、汽油泵、BY型流程离心泵；(3)离心式耐腐蚀泵：耐腐蚀液下泵、塑料耐腐蚀泵、耐腐蚀杂质泵、其它耐腐蚀泵；(4)离心式杂质泵：污水泵、长轴立式离心泵、砂泵、泥浆泵、灰渣泵、煤水泵、衬胶泵、胶粒泵、糖汁泵、吊泵；(5)离心式深水泵：深井泵、潜水电泵。

2．旋涡泵：单级旋涡泵、离心旋涡泵、WZ多级自吸旋涡泵、其它旋涡泵。

3．往复泵，包括：(1)电动往复泵：一般电动往复泵、高压柱塞泵（3～4柱塞）、石油化工及其它电动往复泵、柱塞高速泵（6～24柱塞）；(2)蒸汽往复泵：一般蒸汽往复泵、蒸汽往复油泵；(3)计量泵。

4．转子泵：螺杆泵、齿轮油泵。

5．真空泵。

6．屏蔽泵：轴流泵、螺旋泵。

315读万卷书行万里路二、本章定额包括下列内容：1．设备本体与本体联体的附件、管道、润滑冷却装置的清洗、组装、刮研。

2．深井泵的泵体扬水管及滤水网安装。

3．联轴器或反带安装。

三、本章定额不包括下列内容：1．支架、底座、联轴器、键和键槽的加工、制作。

2．深井泵扬水管与平面的垂直度测量。

3．电动机的检查、干燥、配线、调试等。

4．试运转时所需排水的附加工程（如修筑水沟、接排水管等）。

四、设备重量计算方法如下：1．直联式泵按泵本体、电动机以及底座的总重量计算。

2．非直联式泵按泵本体及底座的总重量计算。

不包括电动机重量，但包括电动机安装。

3．深井泵按本体、电动机、底座及设备扬水管的总重量计算。

五、深井泵橡胶轴与连接扬水管的螺栓按设备带有考虑。

六、泵拆装检查：1．定额包括下列工作内容：设备本体及部件以及第一个阀门以内的管道等拆卸、清洗、检查、刮研、换油、调间隙、找正、找平、找中心、记录、组装复原。

一、选择题1、泵与风机是将原动机的（ ）的机械。

A ．机械能转换成流体能量B ．热能转换成流体能量C ．机械能转换成流体内能D ．机械能转换成流体动能2、按工作原理，叶片式泵与风机一般为轴流式、混流式和（ ）。

A.滑片式B.螺杆式C.往复式D.离心式3、轴流式泵与风机属于( )的泵与风机。

A.高比转速B.低比转速C.高扬程(全压)、大流量D.低扬程(全压)、小流量4、轴流式泵采用出口端节流调节方式，在节流调节中，随着流量的不断减小，其消耗的轴功率将（ ）A ．不断增大B ．不断减小C ．基本不变D ．增大或减小，不变均有可能5、轴流式泵与风机在定转速下运行时，为了避免启动电流过大，通常在( )A.阀门稍稍开启的情况下启动B.阀门半开的情况下启动C.阀门全关的情况下启动D.阀门全开的情况下启动6、对动叶可调的轴流式风机，为了避免启动电流过大，应( )启动。

A.关闭动叶片B.全开动叶片C.半开动叶片D.将动叶片调到效率最高的角度7、动叶调节轴流式风机启动时,动叶与管路上的挡板状态为( )A.全部打开B.全部关闭C.动叶打开，挡板关闭D.挡板打开，动叶关闭8、用一台离心泵输送清水时,当水温升高时,( )A.有效汽蚀余量增加B.必需汽蚀余量增加C.有效汽蚀余量减少D.必需汽蚀余量减少9、选择原动机功率PM 的计算公式为（ ）。

（k －电动机容量富余系数） A ． B ．C ．D ．10、出于运行的安全可靠性考虑，离心泵不宜采用（ ）调节方式。

A ．出口端节流调节B ．入口端节流调节C ．液力耦合器变速调节D ．变速电动机调速11、离心式风机采用出口端挡板节流调节方式，则随着挡板关小，风机流量减小，风机消耗的轴功率将( )A.不断增大B.不断减小C.基本不变D.增大、减小或不变均有可能g tm v 1000p q ηηηgtm v 1000p q k ηηηη1000p q k v mt v1000p q k ηη12、两台同性能泵串联运行，串联工作点的参数为qv串、H串。

计算题计算题1.有⼀叶轮外径为460mm 的离⼼式风机，在转速为1450r/min 时，其流量为5.13m /s ，试求风机的全压与有效功率。

设空⽓径向流⼊叶轮，在叶轮出⼝处的相对速度⽅向为半径⽅向，设其p /T p ∞=0.85，ρ=1.2kg/3m 。

2.有⼀单级轴流式⽔泵，转速为375r/min ，⼊⼝直径为980mm ，⽔以1v =4.01m/s 的速度沿轴向流⼊叶轮，以2v =4.48m/s 的速度由叶轮流出，总扬程为H=3.7m ，求该⽔泵的流动效率h η。

3.有⼀离⼼式⽔泵，转速为480r/min ，总扬程为136m 时，流量V q =5.73m /s ，轴功率为P =9860KW ，其容积效率与机械效率均为92%，求流动效率。

设输⼊的⽔温度及密度为：t=20℃，ρ=1000kg/3m 。

4.⽤⼀台⽔泵从吸⽔池液⾯向50m ⾼的⽔池输送V q =0.33m /s 的常温清⽔（t=20℃，ρ=1000kg/3m ），设⽔管的内径为d=300mm ，管道长度L =300m ，管道阻⼒系数λ=0.028，求泵所需的有效功率。

5.设⼀台⽔泵流量V q =25L /s ，出⼝压⼒表读数为323730Pa ，⼊⼝真空表读数为39240Pa ，两表位差为0.8m ，（压⼒表⾼，真空表低），吸⽔管和排⽔管直径为1000mm 和750mm ，电动机功率表读数为12.5kW ，电动机效率g η=0.95，求轴功率、有效功率、泵的总功率（泵与电动机⽤联轴器直接连接）。

6.有⼀送风机，其全压是1962Pa 时，产⽣V q =403m /min 的风量，其全压效率为50%，试求其轴功率。

7.要选择⼀台多级锅炉给⽔泵，初选该泵转速n=1441r/min ，叶轮外径=2D 300mm ，流动效率h η=0.92，流体出⼝绝对速度的圆周分速为出⼝圆周速度的55%，泵的总效率为90%，输送流体密度ρ=9613/kg m ，要求满⾜扬程H =176m ，流量V q=81.63m /h ，试确定该泵所需要的级数和轴功率各为多少（设流体径向流⼊，并不考虑轴向涡流的影响）?8.⼀台G4-73型离⼼式风机，在⼯况1（流量V q =703003m /h ，全压p =1441.6Pa ，轴功率P =33.6k W ）及⼯况2（流量V q =378003m /h ，全压p =2038.4Pa ，轴功率P=25.4k W ）下运⾏，问该风机在哪种⼯况下运⾏较为经济？9.有⼀离⼼式送风机，转速n=1450r/min ，流量V q =1.53m /min ，全压p =1200Pa ，输送空⽓的密度为ρ=1.23/kg m 。

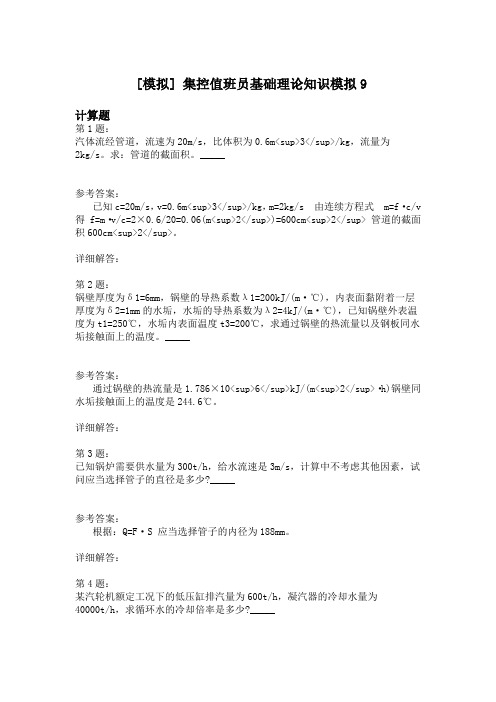

[模拟] 集控值班员基础理论知识模拟9计算题第1题：汽体流经管道，流速为20m/s，比体积为0.6m³/kg，流量为2kg/s。

求：管道的截面积。

_____参考答案：已知c=20m/s，v=0.6m³/kg，m=2kg/s 由连续方程式 m=f·c/v 得 f=m·v/c=2×0.6/20=0.06(m²)=600cm² 管道的截面积600cm²。

详细解答：第2题：锅壁厚度为δ1=6mm，锅壁的导热系数λ1=200kJ/(m·℃)，内表面黏附着一层厚度为δ2=1mm的水垢，水垢的导热系数为λ2=4kJ/(m·℃)，已知锅壁外表温度为t1=250℃，水垢内表面温度t3=200℃，求通过锅壁的热流量以及钢板同水垢接触面上的温度。

_____参考答案：通过锅壁的热流量是1.786×10⁶kJ/(m²·h)锅壁同水垢接触面上的温度是244.6℃。

详细解答：第3题：已知锅炉需要供水量为300t/h，给水流速是3m/s，计算中不考虑其他因素，试问应当选择管子的直径是多少?_____参考答案：根据：Q=F·S 应当选择管子的内径为188mm。

详细解答：第4题：某汽轮机额定工况下的低压缸排汽量为600t/h，凝汽器的冷却水量为40000t/h，求循环水的冷却倍率是多少?_____参考答案：进入凝汽器的汽量D1=600t/h 凝汽器的冷却水量D2=40000t/h 循环水的冷却倍率是67。

详细解答：第5题：已知高加在给水流量900t/h，高加进汽压力为5.0MPa，温度t=495℃，高加每小时所需要的抽汽量为38.12t，高加进水温度t1=230℃。
