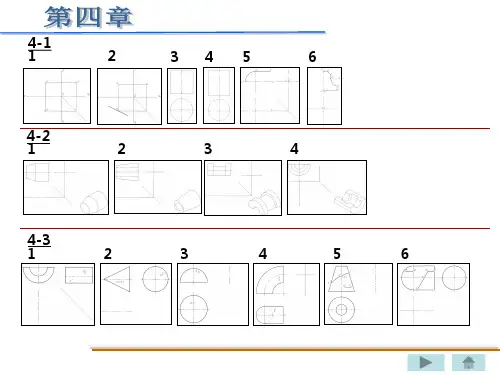

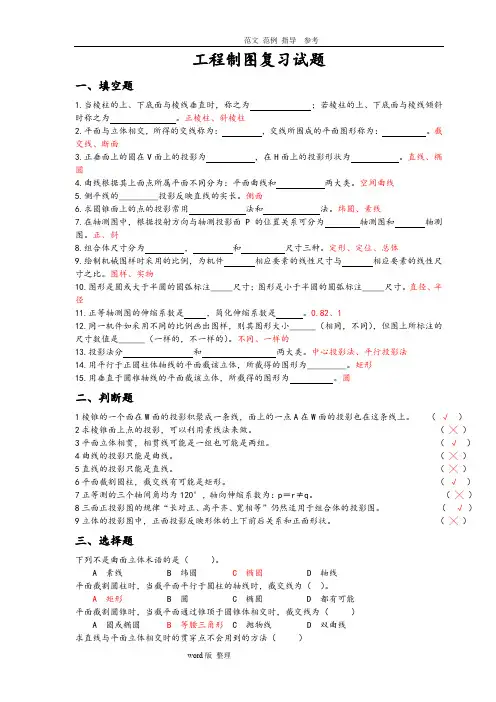

工程制图复习试题一、填空题1.当棱柱的上、下底面与棱线垂直时，称之为；若棱柱的上、下底面与棱线倾斜时称之为。
正棱柱、斜棱柱2.平面与立体相交，所得的交线称为：，交线所围成的平面图形称为：。
截交线、断面3.正垂面上的圆在V面上的投影为，在H面上的投影形状为。
直线、椭圆4.曲线根据其上面点所属平面不同分为：平面曲线和两大类。
空间曲线5.侧平线的_________投影反映直线的实长。
侧面6.求圆锥面上的点的投影常用法和法。
纬圆、素线7.在轴测图中，根据投射方向与轴测投影面P的位置关系可分为轴测图和轴测图。
正、斜8.组合体尺寸分为，和尺寸三种。
定形、定位、总体9.绘制机械图样时采用的比例，为机件相应要素的线性尺寸与相应要素的线性尺寸之比。
图样、实物10.图形是圆或大于半圆的圆弧标注_____尺寸；图形是小于半圆的圆弧标注_____尺寸。
直径、半径11.正等轴测图的伸缩系数是，简化伸缩系数是。
0.82、112.同一机件如采用不同的比例画出图样，则其图形大小______（相同，不同），但图上所标注的尺寸数值是______（一样的，不一样的）。
不同、一样的13.投影法分和两大类。
中心投影法、平行投影法14.用平行于正圆柱体轴线的平面截该立体，所截得的图形为_________。
矩形15.用垂直于圆椎轴线的平面截该立体，所截得的图形为。
圆二、判断题1棱锥的一个面在W面的投影积聚成一条线，面上的一点A在W面的投影也在这条线上。
（√）2求棱锥面上点的投影，可以利用素线法来做。
（╳）3平面立体相贯，相贯线可能是一组也可能是两组。
（√）4曲线的投影只能是曲线。
（╳）5直线的投影只能是直线。
（╳）6平面截割圆柱，截交线有可能是矩形。
（√）7正等测的三个轴间角均为120°，轴向伸缩系数为：p＝r≠q。
（╳）8三面正投影图的规律“长对正、高平齐、宽相等”仍然适用于组合体的投影图。
（√）9立体的投影图中，正面投影反映形体的上下前后关系和正面形状。
一、填空题（本大题共11小题，每空1分，共40分）1、图纸幅面的基本尺寸规定有五种，其代号分别为A0,A1.A2,A3,A4,2、组合体的组合方式有：叠加式，切割式，混合式。
3、轴测投影图按投影方向的不同分为正轴测投影和斜轴测投影,按轴向伸缩系数不同分为等测投影，二测轴投影，三测轴投影。
4、投影面的平行面，平行于H面称为水平面，平行于V面称为正平面，平行于W面称为侧平面。
5、一般可见轮廓线用实线线型来画，不可见轮廓线用虚线来画，中心线、对称线、定位轴线用点划线来画，不需画全的断开界线用折断线来画6、H面上得到的投影称为水平投影图、V面上得到的投影称为正立投影图、W面上得到的投影称为侧立投影图7、一套完整的工程施工图，根据其内容分为施工首页图、建筑施工图、结构施工图、设备施工图。
8、轴测投影图按投影方向的不同分为正轴测投影和斜轴测投影，按轴向伸缩系数不同分为等测投影、二测轴投影、三测轴投影。
9、投影面的垂直面，垂直于H面称为铅垂面，垂直于V面称为正垂面，垂直于W面称为侧垂面10、一般可见轮廓线用实线线型来画，不可见轮廓线用虚线来画，中心线、对称线、定位轴线用点划线来画，不需画全的断开界线用折断线来画。
11、为了清晰表达物体的内部构造，假想用一个剖切平面将形体切开，移去剖切平面与观察者之间的部分形体，将剩下的部分形体向投影面做正投影，所得到的投影图，称为剖面图一、填空题（每空1分，共40分）I. A0 ，A1，A2，A3，A42 •叠加式，切割式，混合式3. 正轴测投影，斜轴测投影，等测投影，二测轴投影，三侧轴投影4. 水平面，正平面，侧平面5. 实线，虚线，点划线，折断线（或者波浪线）6. 水平投影图（平面图），正立投影图（正面图），侧立投影图（侧面图）7 •施工首页图（首页），建筑施工图（建施），结构施工图（结施），设备施工图（设施）8. 正轴测投影，斜轴测投影，等测投影，二测轴投影，三侧轴投影9. 铅垂面，正垂面，侧垂面10. 实线，虚线，点划线，折断线（或者波浪线）II. 剖面图二、简答题（每小题6分，共12分）1、剖面图和断面图的区别1. （1）剖面图的投影面在剖切体的后方，而断面图的投影面在剖切面上，剖面图中包含剖切面及其后面的形体，断面图中只包含剖切面的投影（2）剖切符号不同（3）剖面图可以有多个剖切面，断面图一般只有一个剖切面，剖面图为了表达形体的内部形状和结构，断面图只画出某一局部断面的形状2、剖面图中，如何判定剖切方向2.剖视方向线在剖切位置线的哪一侧则表示向哪一个方向投影三、作图题（每题6分，共48分）补绘基本形体的第三投影答:6完成所给四棱柱的第三面投影及其表面上线12的三面投影答:答:8完成所给球表面上线段的三面投影答:。
工程制图复习试题一、填空题1.当棱柱的上、下底面与棱线垂直时，称之为；若棱柱的上、下底面与棱线倾斜时称之为。
正棱柱、斜棱柱2.平面与立体相交，所得的交线称为：，交线所围成的平面图形称为：。
截交线、断面3.正垂面上的圆在V面上的投影为，在H面上的投影形状为。
直线、椭圆4.曲线根据其上面点所属平面不同分为：平面曲线和两大类。
空间曲线5.侧平线的_________投影反映直线的实长。
侧面6.求圆锥面上的点的投影常用法和法。
纬圆、素线7.在轴测图中，根据投射方向与轴测投影面P的位置关系可分为轴测图和轴测图。
正、斜8.组合体尺寸分为，和尺寸三种。
定形、定位、总体9.绘制机械图样时采用的比例，为机件相应要素的线性尺寸与相应要素的线性尺寸之比。
图样、实物10.图形是圆或大于半圆的圆弧标注_____尺寸；图形是小于半圆的圆弧标注_____尺寸。
直径、半径11.正等轴测图的伸缩系数是，简化伸缩系数是。
0.82、112.同一机件如采用不同的比例画出图样，则其图形大小______（相同，不同），但图上所标注的尺寸数值是______（一样的，不一样的）。
不同、一样的13.投影法分和两大类。
中心投影法、平行投影法14.用平行于正圆柱体轴线的平面截该立体，所截得的图形为_________。
矩形15.用垂直于圆椎轴线的平面截该立体，所截得的图形为。
圆二、判断题1棱锥的一个面在W面的投影积聚成一条线，面上的一点A在W面的投影也在这条线上。
（√）2求棱锥面上点的投影，可以利用素线法来做。
（╳）3平面立体相贯，相贯线可能是一组也可能是两组。
（√）4曲线的投影只能是曲线。
（╳）5直线的投影只能是直线。
（╳）6平面截割圆柱，截交线有可能是矩形。
（√）7正等测的三个轴间角均为120°，轴向伸缩系数为：p＝r≠q。
（╳）8三面正投影图的规律“长对正、高平齐、宽相等”仍然适用于组合体的投影图。
（√）9立体的投影图中，正面投影反映形体的上下前后关系和正面形状。
工程制图_重庆大学中国大学mooc课后章节答案期末考试题库2023年1.第一角画法与第三角画法都具有正投影的基本特征。
但两种画法在投影时观察者、物体、投影面的相互位置关系不同：第一角画法为“人—物—面” 关系；第三角画法为“人—面—物” 关系。
（）参考答案:正确2.细双点画线在图中可表示：（）参考答案:假想投影轮廓线3.投影法分为中心投影法和平行投影法，平行投影法又分为斜投影法和正投影法，机械工程图样一般采用正投影法。
（）参考答案:正确4.比例是指图样中的线性尺寸与对应实物的线性尺寸之比。
（）参考答案:正确5..三视图能反映物体长宽高三个方向的信息，因此工程图样均采用三视图表达。
（）参考答案:错误6.三视图的尺寸三等关系是：主、俯视图长对正、主、左视图高平齐、俯、左视图宽相等。
（）参考答案:正确7.国标规定图纸的基本幅面是：（）参考答案:5种8.机械工程图样通常采用两种线宽绘制：粗线和细线，粗线和细线的线宽比例为 3：1 。
（）参考答案:错误9.工程制图国家标准规定汉字应该书写成：（）参考答案:长仿宋体10.物体三面正投影图(三视图)具有的投影特征是：（）参考答案:主视图反映物体的长和高，俯视图反映物体的长和宽，左视图反映物体的宽和高。
11.在工程图样中，当图中不同线型的图线发生重合时，其优先表达的顺序为：粗实线、细点画线、细虚线。
（）参考答案:错误12.国家标准规定，字母或数字写成斜体时，字头向右倾斜，与水平基准成：（）参考答案:75°13.在工程技术中用以准确地表达产品形状、结构及尺寸大小和技术要求的图，称为工程图样。
（）参考答案:正确14.当截平面与圆柱体轴线倾斜时，其截交线是椭圆。
（）参考答案:正确15.当截平面与圆锥体轴线平行时，其截交线为抛物线。
（）参考答案:错误16.截平面与圆球体相交，其截交线始终是圆，因此求圆球体截交线投影时，不用体表面取点作图。
（）参考答案:错误17.两回转面相交，交线称为相贯线，一般情况下相贯线为封闭的空间曲线，特殊情况下相贯线可不封闭，也可为平面曲线或直线。
答案+我名字正在加载试题，请稍候...2020年春季学期课程作业建筑制图与识图第1次建筑制图与识图题号一二三合计已做/题量0 / 20 0 / 10 0 / 10 0 / 40得分/分值0 / 40 0 / 20 0 / 40 0 / 100一、单选题 (共 20 题、0 / 40 分 )1、原位标注代表该部位的特殊数值，施工时应以原位标注取值优先。
A、整体法B、平面法C、平法D、直标法收藏该题2、楼梯详图中需要标注的不只是各种尺寸，还有步数、平台标高、墙段轴线、梯段上下关系。
A、规划布局B、建筑设计C、结构设计D、功能设计收藏该题3、仿宋字的字号表示字的（）。
A、厚度B、宽度C、高度D、斜度收藏该题4、生活给水管的管线中心加注的字母是（）。
A、GB、JC、ZPD、KN收藏该题5、投射线通过物体,向选定的面投射,并在该面上得到被投射物体图形的方法叫做（）。
A、观察法B、投影法C、图像法D、透视法收藏该题6、基础详图中主筋应画成（）。
A、细虚线B、细实线C、中粗线粗实线收藏该题7、框架结构的楼层结构布置图中受力筋应画成（）。
A、细虚线B、细实线C、中粗线D、粗实线收藏该题8、装饰平面布置图的剖切形式和位置与建筑平面图（）。
A、较为相似完全一样C、基本不同D、没有关系收藏该题9、房屋建筑的平面图通常采用的比例为（）。
A、1:50B、1:100C、1:200D、1:500收藏该题反映电气系统基本组成、主要电气设备、元件之间的连接情况以及规格、型号、参数等的图纸称为（）。
A、平面布置图B、控制原理图C、电气系统图D、安装接线图收藏该题11、观察以下图例，阅读正确的是（）。
说明: 说明: 剖面图常用图例说明: 说明: 剖面图常用图例说明: 说明: 剖面图常用图例A、粉刷、砖、混凝土B、自然土壤、钢筋、混凝土C、夯实土壤、钢筋、钢筋混凝土D、自然土壤、砖、钢筋混凝土收藏该题12、以下部分在立面图上画线最粗的是（）。
. word 专业资料第1 页共27 页材料1213 班复习资料整理校对：俊工程制图期末考试复习模拟试卷（1）一、已知点A 距H 面为12，距V 面为15，距W 面为10，点B 在点A 的左方5，后方10，上方8，试作A、B 两点的三面投影。
2．2．ZX OYHYW二、作平面四边形ABCD 的投影。
b'c'a'd'dab三、完成下列各形体的投影。
四、根据给出的视图，补画第三视图（或视图所缺的图线）。
1．五、在指定位置将主视图画成全剖视图。
(10 分). word 专业资料第2 页共27 页六、在指定位置将主视图画成剖视图。
(10 分)八、已知两平板齿轮啮合，m1=m2=4mm，z1=20，z2=35，分别计算其齿顶圆、分度圆、齿根圆直径，并画出其啮合图（比例1：。
2）工程制图期末考试复习模拟试卷（2）一、已知A 点的坐标为（15，15，15）点在A 点之左，B 5mm，A 点之后5mm，A 点之下5mm，求作A、B 两点的三面投影。
（12 分）九、读零件图，并回答问题。
(16 分)（1）该零件采用了哪些视图、剖视图或断面图？（2）指出该零件在长、宽、高三个方向的主要尺寸基准。
（3）图中G1/2"表示：螺纹，1/2"表示，是螺纹（、外）。
（4）36H8 表示：Φ36 是，是H8，其中，H是，8 是。
（5）说明符号6.3二、已知线段AB 的两面投影，求作它的第三面投影，并判断AB 是线。
（10 分）的含义。
七、补全螺栓连接图中所缺的图线。
(10 分). word 专业资料第3 页共27 页三、由一个视图上平面的字母，标出其它两个视图的字母，还在立体图上标出平面的字母，并比较立体表面的相对位置。
（14 分）五、由立体图，画出三视图，尺寸由图中量取。
（20 分）左中右四、写出几何体的名称，画全三视图，并求表面点的投影。
体七、补画下列视图中所缺线条。
（16 分）六、已知组合体的两个视图，补画第三视图。
《工程制图》试题库一、名词解释题（每题3分，共15 分）⒈尺寸基准⒉平行投影法⒊平面立体⒋截交线⒌正等轴测图⒍尺寸界线：⒎正投影的类似性⒏纬圆⒐斜二轴测图⒑组合体的形体分析法⒒线段的定形尺寸⒓尺寸基准⒔三视图⒕轴测图⒖零件图⒗线段的定位尺寸⒘视图⒙回转体⒚组合体⒛装配图21.轴向伸缩系数22.第一角投影（第一角画法）23.轴测投影（轴测图）24. 比例25规定画法26.分角27.第三角投影（第三角画法）28.省略画法29.局部放大图30.原值比例31.尺寸界线32.正投影的类似性33.纬圆34.斜二轴测图35.组合体的形体分析法二、填空题（每空1分，共15分）⒈实际画图时，粗线一般取。
⒉同一图样中，同类图线的宽度应。
⒊点画线、双点画线的首尾。
⒋表示尺寸的度量方向，用画出，不能用其他图线代替。
⒌标注球面直径或半径时，应在符号中或R前加注符号“”。
⒍有时一个尺寸既是。
⒎首先应画出已知线段，。
⒏当直线(或平面)垂直于投影面时，其投影。
⒐直线的投影一般仍为直线，两点可以唯一确定。
⒑曲面立体由。
⒒称为素线。
⒓称为相贯线。
⒔轴测图是将物体连同其参考直角坐标系，沿，用平行投影法将其投射在单一投影面(称为轴测投影面)上所得到的图形。
⒕零件图的视图选择原则是：根据，选用适当的表达方法，在完整、清晰地表达零件形状的前提下，力求看图方便，画图简便。
⒖装配图是表达的技术图样。
⒈两条平行线(包括剖面线)之间的距离应不小于，其最小距离不得小于0．7mm。
⒉虚线与虚线、虚线与粗实线相交应是。
⒊当虚线处于粗实线的延长线上时，粗实线应画到位，而虚线相连处。
⒋物体的真实大小应以，与图形的大小及绘图的准确程度无关。
⒌角度尺寸的尺寸界线应沿径向引出，尺寸线画成圆弧，圆心是角的顶点，尺寸数字书写，一般注在尺寸线的中断处，必要时也可写在外面或引出标注。
⒍由于用中心投影法绘制的图形符合人们的视觉习惯，立体感强，因而常用来绘制建筑物的透视图。
工程制图的期末试题及答案一、选择题（每题2分，共40分）1. 工程制图的基本要求是（）。
A.准确性B.美观性C.可读性D.全部选项2. 在工程制图中，常用的比例尺有（）。
A.1:100B.1:500C.1:1000D.全部选项3. 下列哪个平行投影是工程制图中常用的投影方法（）。
A.正投影B.轴测透视C.斜投影D.全部选项4. 工程制图中标注尺寸的目的是（）。
A.表达尺寸大小B.用于制造C.进行装配D.全部选项5. 下列哪个符号是表示图纸尺寸的标识（）。
A.A0B.B0C.A4D.全部选项6. 下列哪个线型在工程制图中表示投影线（）。
A.实线B.虚线C.点线D.全部选项7. 标准符号（代码）GB/T 1202-2001中规定了（）多种线型。
A.13种B.15种C.17种D.20种8. 下列哪种标注方法常用于表示标准尺寸（）。
A.阴影线标注B.尺寸线标注C.线性标注D.角度标注9. 在工程制图中，常用的曲线有（）。
A.直线B.圆弧C.椭圆D.全部选项10. 下列哪个工程图形可以用来表示物体外观（）。
A.立体图B.剖视图C.缩小图D.全部选项11. 在三视图中，正视图通常用（）表示。
A.右侧视角B.左侧视角C.俯视角D.全部选项12. 工程制图常用的标线方式有（）。
A.直线标线B.波浪线标线C.切线标线D.全部选项13. 视图之间的关系是（）。
A.相对关系B.绝对关系C.相对与绝对两者都有关系D.以上都不是14. 下列哪个工程制图视图是指物体被正视而得到的图形（）。
A.主视图B.副视图C.内视图D.俯视图15. 制图常见的线宽有（）。
A.0.5mmB.0.7mmC.1mmD.全部选项二、填空题（每题5分，共30分）1. 工程制图中缩小比是指绘图时图形的尺寸___比物体实际尺寸小。
2. 平行投影是指物体与作图平面之间的___关系保持，绘制出的图形逼真性较差。
3. 标准符号（代码）GB/T 1185-1982是___符号表示。
工程制图试题(一)一、填空题（每空1分，共30 分）1.正投影的基本性质积聚性、真实性、类似性和平行性。
2.当直线垂直于特殊位置平面时，平面的积聚性投影垂直于直线的同面投影。
3.在使用换面法时，新投影面必须对空间物体处于最有利的解题位置，如平行于新的投影面、垂直于新的投影面。
4.求圆柱截交线的方法有利用积聚性法和素线法5.在作图过程中，下列各类线及其用途是：粗实线: 可见轮廓线、细实线：尺寸线或剖面，虚线: 不可见轮廓线，细点画线：对称线或轴线，双点画线：假想轮廓线，波浪线：断裂处边界线。
6.组合体制图时其组合方式有叠加式—组合体由若干基本形体叠加而成；切割式—在基本形体上通过切割、挖孔等方式形成的组合体。
7.剖视图的标注包括：剖视图名称、投影方向、剖切位置。
8.普通螺纹标注包括：普通螺纹代号、螺纹公差带代号、旋合长度9.齿轮的用途有：成对使用、传递轴间动力和运动、改变轴的转速、改变轴的旋转方向。
二、单选题（每题3分，共15分）1.下列哪类轴承适用于承受轴向载荷（B ）A．向心轴承 B.推力轴承 C.圆锥滚子轴承 D.其他轴承2.明细栏填写时的规律是：（ A ）A．自下而上 B.自上而下C.位置不够时向右移D.位置不够时向上移3.已知带有圆柱孔的半球体的四组投影，正确的画法是（ C ）图。
4．已知物体的主、俯视图，正确的左视图是（ B ）图。
5、点A在圆柱表面上，正确的一组视图是（ B ）三、简答题（5+5+10=20）1.表达机器和部件的图样称为装配图，表达单个零件的图样称为零件图。
请写出零件图的四项基本内容。
答：1) 表达零件形状的一组视图2) 确定零件各部分形状大小和相对位置的一组尺寸3) 保证零件质量、形状的技术要求4) 标题栏2.装配图是表达机器或部件的图样，主要表达其工作原理和装配关系。
装配图的特点有哪些？答：1. 在机器设计过程中，装配图的绘制位于零件图之前。
2. 装配图与零件图的表达内容不同，它主要用于机器或部件的装配、调试、安装、维修等场合，也是生产中的一种重要的技术文件。
《工程制图》模拟试题1考试时间120分钟，总分100分，闭卷考试。
一、已知平面的两面投影，完成其第三面投影。
（10分）二、作平面四边形ABCD的水平投影。
(10分)三、根据立体图，按1：1的比例画三视图。
（15分）四、标注组合体的尺寸，尺寸数值按1:1从图上量取，取整数。
（10分）五、补视图，补缺线。
（15分）1、补左视图（8分）2、补全三视图的缺线（7分）六、在指定位置将主视图改画成全剖视图。
（10分）七、根据已知的视图，画正等轴测图。
（10分）八、求三角形平面ABC与四边形平面DEFG的交线KL并判别可见性。
（10分）九、识读下列尺寸并填空。
（每空1分，共10分）孔与轴的基本尺寸为；该配合采用制；该配合为配合（间隙、过渡、过盈）；公差等级：孔为级，轴为级；孔的最大极限尺寸为，最小极限尺寸为；轴的最大极限尺寸为，最小极限尺寸为；孔的公差为。
一、已知直线AB的两面投影。
（1）完成其第三面投影；（2）设直线AB上一点C距H面25，完成点C的三面投影。
（12分）二、判断立体表面上指定线段、平面相对于投影面的位置，两点的相对位置，回答下列问题，将表达结果的大写字母填在括号中（14分）。
1、线段AB是（）；平面P是（）；线段BC是（）；平面Q是（）；线段AD是（）；平面R是（）。
