110kV变压器中性点过电压计算及其保护策略

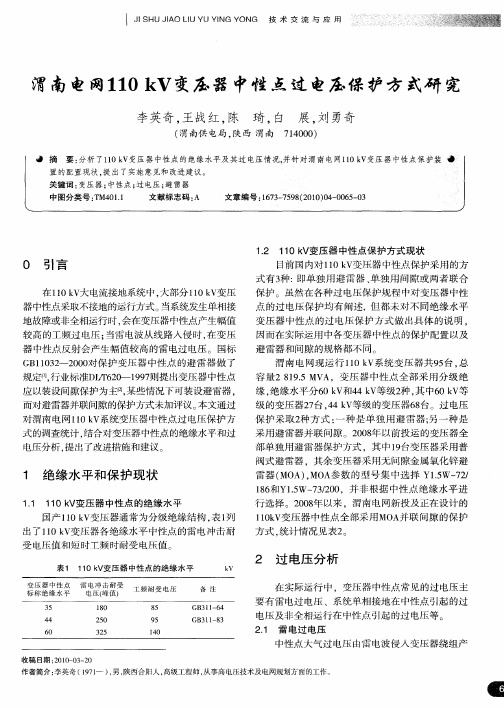

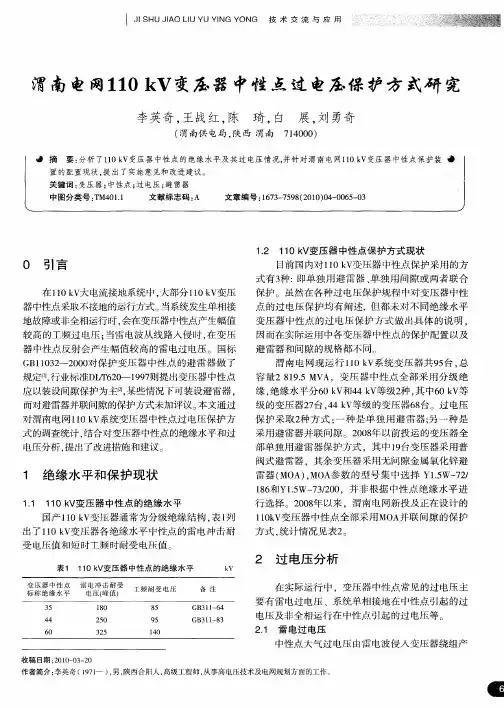

主变压器中性点过电压保护配置原则由于电力系统运行的需要，110～220 k V有效接地系统的变压器中性点大部分采用不接地运行方式，变压器一般采用分级绝缘结构，绝缘水平相对较低，所以不接地运行的变压器中性点需要考虑对雷电过电压、操作过电压和暂时过电压的保护。

根据DL／T620—1997《交流电气装置的过电压保护和绝缘配合》的有关规定，提出以下保护配置意见：a）对110 kV和220 k V有效接地系统中可能偶然形成的局部不接地系统（如接地变压器误跳开关等原因引起）、低压侧有电源的变压器不接地中性点应装设间隙保护。

b）经验算，如断路器因操作机构故障出现非全相和严重不同期产生的铁磁谐振过电压可能危及中性点为标准分级绝缘、运行时中性点不接地的110 kV和220 k V变压器的中性点绝缘，宜在中性点装设间隙。

c）变压器中性点间隙值的确定应综合考虑———间隙的标准雷电波动作值小于主变压器中性点的标准雷电波耐受值；———因接地故障形成局部不接地系统时间隙应动作；———系统以有效接地方式运行、发生单相接地故障时，间隙不应动作。

2变压器中性点保护配置方式的分析根据以上配置原则，参照广东省电力试验研究所的试验数据，直径16 mm、水平布置、半球头圆钢的棒－棒间隙放电电压与间隙距离的关系见图1，在Ucp（1±σ）和U50％（1±σ）区间内放电的概率为99．7％［1］。

2．1变压器中性点绝缘水平的选取根据GB 311.7-1998《高压输变电设备的绝缘配合使用导则》，对3～220 k V油纸绝缘设备，耐受操作冲击电压的能力为耐受雷电冲击的0．83倍，其值远超过预期操作过电压水平，所以绝缘水平主要由雷电过电压决定，不需考虑操作过电压的影响。

取中性点绝缘老化累计安全系数为0．85，参考GB311．1—1997《高压输变电设备的绝缘配合》，取雷电冲击安全系数为0．714，工频电压安全系数为1．0，则中性点综合耐受雷电冲击裕度系数为0．6，综合耐受工频裕度系数为0．85。

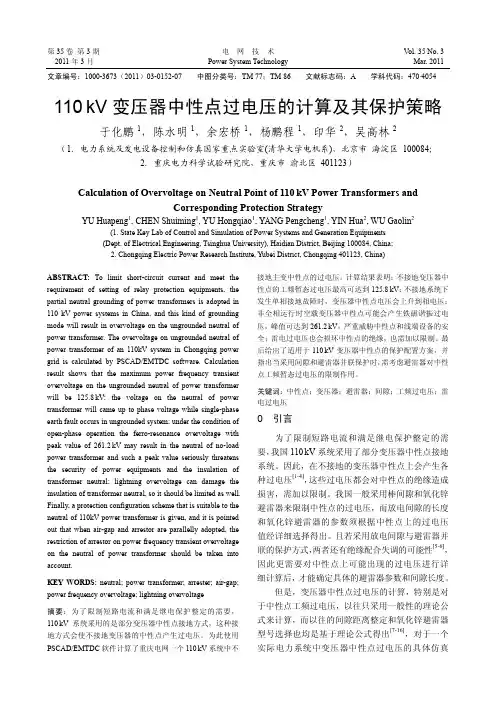

第35卷第3期电网技术V ol. 35 No. 3 2011年3月Power System Technology Mar. 2011 文章编号：1000-3673（2011）03-0152-07 中图分类号：TM 77；TM 86 文献标志码：A 学科代码：470·4054110kV变压器中性点过电压的计算及其保护策略于化鹏1，陈水明1，余宏桥1，杨鹏程1，印华2，吴高林2（1．电力系统及发电设备控制和仿真国家重点实验室(清华大学电机系)，北京市海淀区 100084；2．重庆电力科学试验研究院，重庆市渝北区 401123）Calculation of Overvoltage on Neutral Point of 110kV Power Transformers andCorresponding Protection StrategyYU Huapeng1, CHEN Shuiming1, YU Hongqiao1, YANG Pengcheng1, YIN Hua2, WU Gaolin2(1. State Key Lab of Control and Simulation of Power Systems and Generation Equipments(Dept. of Electrical Engineering, Tsinghua University), Haidian District, Beijing 100084, China;2. Chongqing Electric Power Research Institute, Yubei District, Chongqing 401123, China)ABSTRACT: To limit short-circuit current and meet the requirement of setting of relay protection equipments, the partial neutral grounding of power transformers is adopted in 110 kV power systems in China, and this kind of grounding mode will result in overvoltage on the ungrounded neutral of power transformer. The overvoltage on ungrounded neutral of power transformer of an 110kV system in Chongqing power grid is calculated by PSCAD/EMTDC software. Calculation result shows that the maximum power frequency transient overvoltage on the ungrounded neutral of power transformer will be 125.8kV; the voltage on the neutral of power transformer will came up to phase voltage while single-phase earth fault occurs in ungrounded system; under the condition of open-phase operation the ferro-resonance overvoltage with peak value of 261.2kV may result in the neutral of no-load power transformer and such a peak value seriously threatens the security of power equipments and the insulation of transformer neutral; lightning overvoltage can damage the insulation of transformer neutral, so it should be limited as well. Finally, a protection configuration scheme that is suitable to the neutral of 110kV power transformer is given, and it is pointed out that when air-gap and arrestor are parallelly adopted, the restriction of arrestor on power frequency transient overvoltage on the neutral of power transformer should be taken into account.KEY WORDS: neutral; power transformer; arrester; air-gap; power frequency overvoltage; lightning overvoltage摘要：为了限制短路电流和满足继电保护整定的需要，110kV系统采用的是部分变压器中性点接地方式，这种接地方式会使不接地变压器的中性点产生过电压。

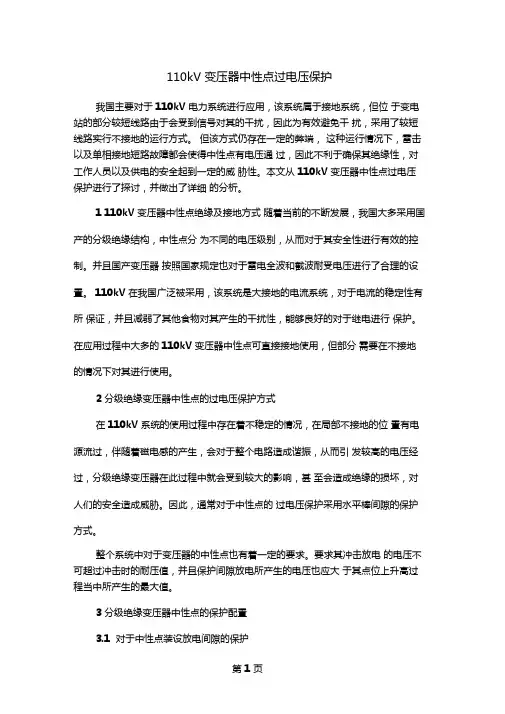

110kV 变压器中性点过电压保护我国主要对于110kV 电力系统进行应用，该系统属于接地系统，但位于变电站的部分较短线路由于会受到信号对其的干扰，因此为有效避免干扰，采用了较短线路实行不接地的运行方式。

但该方式仍存在一定的弊端，这种运行情况下，雷击以及单相接地短路故障都会使得中性点有电压通过，因此不利于确保其绝缘性，对工作人员以及供电的安全起到一定的威胁性。

本文从110kV 变压器中性点过电压保护进行了探讨，并做出了详细的分析。

1 110kV 变压器中性点绝缘及接地方式随着当前的不断发展，我国大多采用国产的分级绝缘结构，中性点分为不同的电压级别，从而对于其安全性进行有效的控制。

并且国产变压器按照国家规定也对于雷电全波和截波耐受电压进行了合理的设置。

110kV 在我国广泛被采用，该系统是大接地的电流系统，对于电流的稳定性有所保证，并且减弱了其他食物对其产生的干扰性，能够良好的对于继电进行保护。

在应用过程中大多的110kV 变压器中性点可直接接地使用，但部分需要在不接地的情况下对其进行使用。

2 分级绝缘变压器中性点的过电压保护方式在110kV 系统的使用过程中存在着不稳定的情况，在局部不接地的位置有电源流过，伴随着磁电感的产生，会对于整个电路造成谐振，从而引发较高的电压经过，分级绝缘变压器在此过程中就会受到较大的影响，甚至会造成绝缘的损坏，对人们的安全造成威胁。

因此，通常对于中性点的过电压保护采用水平棒间隙的保护方式。

整个系统中对于变压器的中性点也有着一定的要求。

要求其冲击放电的电压不可超过冲击时的耐压值，并且保护间隙放电所产生的电压也应大于其点位上升高过程当中所产生的最大值。

3 分级绝缘变压器中性点的保护配置3.1对于中性点装设放电间隙的保护在中性点放电的间隙，应进行零序电流的保护，并且设置零序电压的保护，从而使得中性点没有及时起到作用时也对于断路器进行断开。

3.2对于不装设放电间隙中性点的保护当母线位置上的变压器都不接地运行时，应首先对于变压器进行断开，从而进行有效的保护。

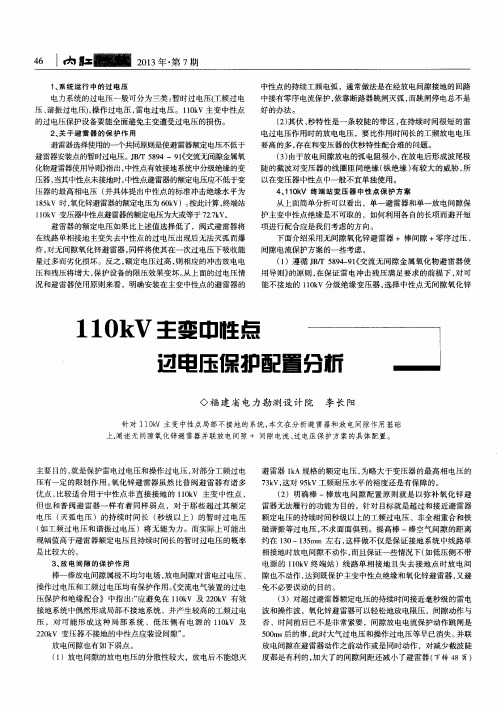

110kV主变中性点过电压保护配置的探讨作者：吴斌来源：《科技创新与应用》2013年第08期摘要：文章介绍了110kV主变压器中性点过电压的各种可能情况，对各类过电压保护方式作了分析和对比，介绍了110kV主变中性点过电压保护配置的相关原则。

关键词：中性点；过电压；放电间隙；绝缘水平1 引言110kV系统属于中性点有效接地的大接地电流系统。

为防止通信干扰，满足继电保护配置要求，并考虑到单相短路时的短路电流以及零序电压水平，通常只让部分110kV变压器中性点直接接地，而多数110kV变压器的中性点并不直接接地运行。

不接地变压器的中性点在运行过程中可能会受到雷电、操作、工频等各类过电压的影响。

另外，110kV及以上变压器一般使用分级绝缘，中性点处的绝缘水平往往比较薄弱。

因此在实际运行中，常常需要对不接地变压器的中性点进行过电压保护措施。

本文分析了变压器中性点过电压现象及相关保护方式，讨论了主变中性点过电压保护相关配置原则。

2 中性点的过压情况分析电力系统的过电压现象一般可分为三种情况：（1）雷电过电压；（2）操作过电压；（3）暂时过电压，即工频过电压或谐振过电压。

中性点不接地的变压器，在雷电波从线路到达变压器中不接的地中性点时，雷电波可能在中性点发生全反射，并产生幅值很高的雷电过电压，危及变压器中性点绝缘。

标准的雷电波形并不一定都是由雷电发出，比如，单相接地时，可能在非接地相上产生出近似于雷电过电压的短波前。

对中性点雷击过电压，可以采用避雷器保护，一般按照变压器的标准雷电波耐受水平，并考虑绝缘老化的累计效应乘以系数0.85，得到的实际绝缘耐受水平大于避雷器的标称雷电冲击放电电压或残压。

暂时过电压主要由单相接地故障和谐振等造成。

在我国的标准中性点接地系统中，在不失去有效接地的情况下，一般单相接地故障的非故障相工频过电压不会超出线电压的80%。

但在110kV终端站中，不接地变压器实际上形成了一个局部不接地系统，若单相间歇性电弧接地故障发生，按最高电压126kV计算，主变中性点稳态过电压能达到73kV，暂态电压则能达到132kV。

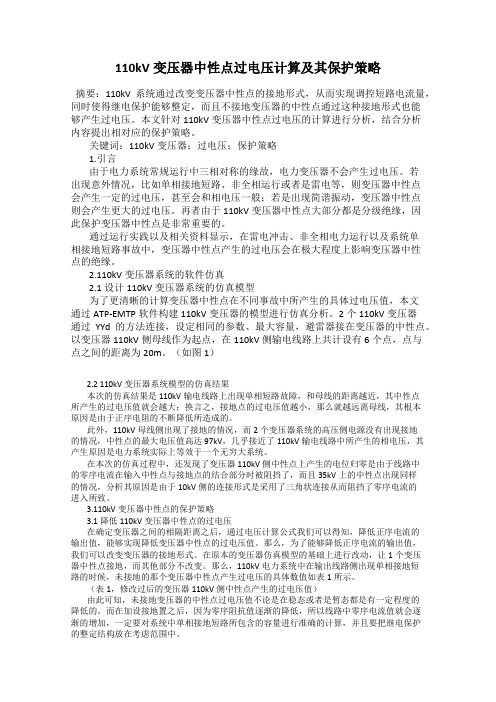

110kV变压器中性点过电压计算及其保护策略摘要：110kV系统通过改变变压器中性点的接地形式，从而实现调控短路电流量，同时使得继电保护能够整定，而且不接地变压器的中性点通过这种接地形式也能够产生过电压。

本文针对110kV变压器中性点过电压的计算进行分析，结合分析内容提出相对应的保护策略。

关键词：110kV变压器；过电压；保护策略1.引言由于电力系统常规运行中三相对称的缘故，电力变压器不会产生过电压。

若出现意外情况，比如单相接地短路、非全相运行或者是雷电等，则变压器中性点会产生一定的过电压，甚至会和相电压一般；若是出现简谐振动，变压器中性点则会产生更大的过电压。

再者由于110kV变压器中性点大部分都是分级绝缘，因此保护变压器中性点是非常重要的。

通过运行实践以及相关资料显示，在雷电冲击、非全相电力运行以及系统单相接地短路事故中，变压器中性点产生的过电压会在极大程度上影响变压器中性点的绝缘。

2.110kV变压器系统的软件仿真2.1设计110kV变压器系统的仿真模型为了更清晰的计算变压器中性点在不同事故中所产生的具体过电压值，本文通过ATP-EMTP软件构建110kV变压器的模型进行仿真分析。

2个110kV变压器通过YYd的方法连接，设定相同的参数、最大容量，避雷器接在变压器的中性点。

以变压器110kV侧母线作为起点，在110kV侧输电线路上共计设有6个点，点与点之间的距离为20m。

（如图1）2.2 110kV变压器系统模型的仿真结果本次的仿真结果是110kV输电线路上出现单相短路故障，和母线的距离越近，其中性点所产生的过电压值就会越大；换言之，接地点的过电压值越小，那么就越远离母线，其根本原因是由于正序电阻的不断降低所造成的。

此外，110kV母线侧出现了接地的情况，而2个变压器系统的高压侧电源没有出现接地的情况，中性点的最大电压值高达97kV，几乎接近了110kV输电线路中所产生的相电压，其产生原因是电力系统实际上等效于一个无穷大系统。

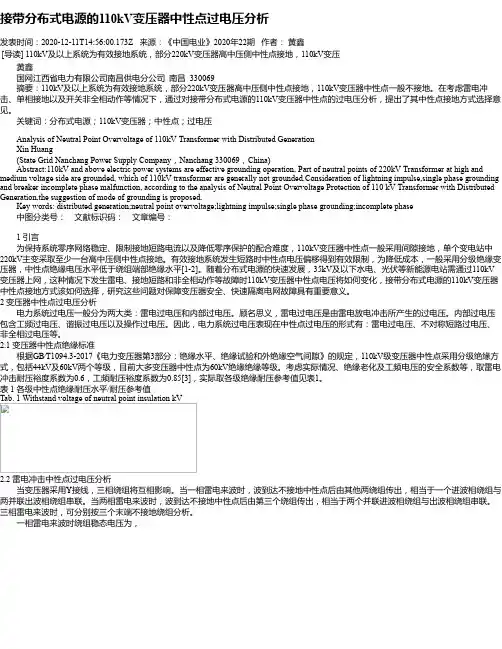

接带分布式电源的110kV变压器中性点过电压分析发表时间：2020-12-11T14:56:00.173Z 来源：《中国电业》2020年22期作者：黄鑫[导读] 110kV及以上系统为有效接地系统，部分220kV变压器高中压侧中性点接地，110kV变压黄鑫国网江西省电力有限公司南昌供电分公司南昌 330069摘要：110kV及以上系统为有效接地系统，部分220kV变压器高中压侧中性点接地，110kV变压器中性点一般不接地。

在考虑雷电冲击、单相接地以及开关非全相动作等情况下，通过对接带分布式电源的110kV变压器中性点的过电压分析，提出了其中性点接地方式选择意见。

关键词：分布式电源；110kV变压器；中性点；过电压Analysis of Neutral Point Overvoltage of 110kV Transformer with Distributed Generation Xin Huang(State Grid Nanchang Power Supply Company，Nanchang 330069，China) Abstract:110kV and above electric power systems are effective grounding operation, Part of neutral points of 220kV Transformer at high and medium voltage side are grounded, which of 110kV transformer are generally not grounded.Consideration of lightning impulse,single phase grounding and breaker incomplete phase malfunction, according to the analysis of Neutral Point Overvoltage Protection of 110 kV Transformer with Distributed Generation,the suggestion of mode of grounding is proposed. Key words: distributed generation;neutral point overvoltage;lightning impulse;single phase grounding;incomplete phase 中图分类号：文献标识码：文章编号：1 引言为保持系统零序网络稳定、限制接地短路电流以及降低零序保护的配合难度，110kV变压器中性点一般采用间隙接地，单个变电站中220kV主变采取至少一台高中压侧中性点接地。

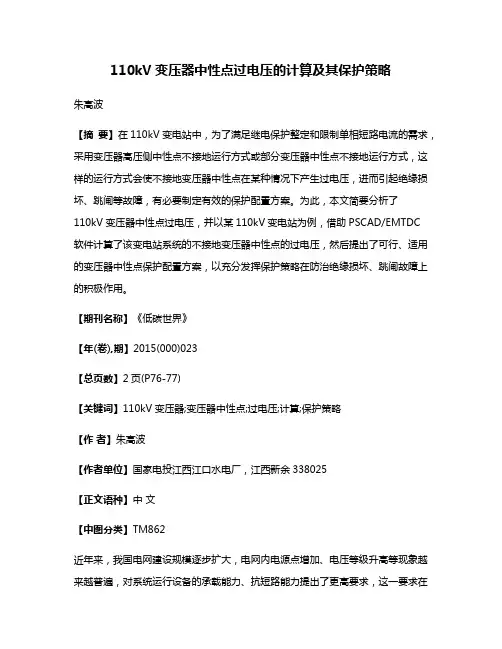

110kV变压器中性点过电压的计算及其保护策略朱高波【摘要】在110kV变电站中，为了满足继电保护整定和限制单相短路电流的需求，采用变压器高压侧中性点不接地运行方式或部分变压器中性点不接地运行方式，这样的运行方式会使不接地变压器中性点在某种情况下产生过电压，进而引起绝缘损坏、跳闸等故障，有必要制定有效的保护配置方案。

为此，本文简要分析了110kV变压器中性点过电压，并以某110kV变电站为例，借助PSCAD/EMTDC软件计算了该变电站系统的不接地变压器中性点的过电压，然后提出了可行、适用的变压器中性点保护配置方案，以充分发挥保护策略在防治绝缘损坏、跳闸故障上的积极作用。

【期刊名称】《低碳世界》【年(卷),期】2015(000)023【总页数】2页(P76-77)【关键词】110kV变压器;变压器中性点;过电压;计算;保护策略【作者】朱高波【作者单位】国家电投江西江口水电厂，江西新余338025【正文语种】中文【中图分类】TM862近年来，我国电网建设规模逐步扩大，电网内电源点增加、电压等级升高等现象越来越普遍，对系统运行设备的承载能力、抗短路能力提出了更高要求，这一要求在110kV电力系统中体现的更明显。

我国的110kV变电站系统属于有效接地系统，但是实际运行中，为了满足继电保护整定和限制单相短路电流的要求，其中有部分变压器中性点采用不接地运行方式，一旦发生单相接地短路故障、遭受雷击，极容易造成中性点过电压，对绝缘造成损坏，而110kV变压器大多是分级绝缘，需要采用一定的保护策略来抵制过电压对变压器绝缘的损坏。

因此，提出了本文论题，对110kV变压器中性点过电压的计算及其保护策略进行了扼要分析。

在不接地运行方式下，110kV变压器中性点的过电压主要有两大类，即雷电过电压、内部过电压，它们产生的原理各不相同。

雷电过电压，是由于雷电波沿线路传入变电站或直接击中变电站内造成变压器中性点电位升高，进而产生雷电过电压，其计算公式如公式（1）所示。

220kV和110kV主变压器中性点过电压保护配置与使用意见(试行)220kV和110kV主变压器中性点过电压保护配置与使用意见（试行）近年来，由于云南电网线路发生单相接地故障引起部分220kV 和110kV主变压器中性点间隙击穿，导致变压器中性点间隙零序电流保护动作，造成变压器跳闸停电的事故多次发生。

为了遏制类似事故的重复发生，提高电网供电可靠性和安全稳定运行水平，在试研院公司提交的技术报告《云南电网110、220kV分级绝缘变压器中性点保护方案研究》和对公司系统主变压器中性点过电压保护进行全面调查的基础上，结合国家和电力行业相关标准并吸取其他网省公司经验，对云南电网220kV和110kV主变压器中性点过电压保护的配置与使用提出以下试行意见：一、主变压器中性点接地方式要求500kV-110kV主变压器中性点接地方式应遵循DL/T 559-94《220-500kV电网继电保护装置运行整定规程》和DL/T 584-95 《3-110kV电网继电保护装置运行整定规程》的有关规定，并兼顾各电压等级主变压器中性点绝缘水平。

1. 自耦变压器中性点必须直接接地运行。

2. 220kV分级绝缘变压器中性点接地运行方式的安排，应按照DL/T 559-94《220-500kV电网继电保护装置运行整定规程》第4.1.4条执行，并应考虑变压器中性点绝缘水平：当主变压器220kV侧中性点绝缘等级为110kV时，220kV侧中性点可不接地运行；当220kV 主变压器的110kV侧中性点绝缘等级为66kV时，110kV侧中性点可不接地运行；当主变压器110kV侧中性点绝缘等级为44kV时，中性点一般应直接接地运行；当主变压器110kV侧中性点绝缘等级为35kV时，110kV侧中性点必须直接接地运行；当220kV主变压器中压侧或低压侧有并网小电源时，220kV侧和110kV侧中性点均宜直接接地运行，220kV进线侧宜配置线路保护。

2016年第8期总第185期江西电力·20160引言当电力系统正常运行时，因为三相对称，变压器中性点电位为零。

但是，当高压输电线路发生非全相运行情况时，变压器中性点会产生过电压，如果线路参数和变压器励磁电感匹配时，将会造成铁磁谐振，此时变压器中性点过电压将更高[1，2]。

目前国内外的文献对非全相运行时变压器中性点过电压分析的较少，本文运用图解法详细论述了非全相运行时变压器中性点过电压的产生机理，给出了变压器中性点的理论计算公式以及各种运行情况下变压器中性点过电压值。

利用电磁暂态分析程序ATP 对某110kV 系统进行建模仿真，计算了非全相运行时变压器中性点过电压，仿真结果和理论分析值完全一致，证明了文章所提理论的正确性。

当把变压器切除，线路于是变成了空载线路。

本文运用图解法和解析法对空载线路非全相运行时开断相上的电压进行了详细的分析，两种方法所得分析结果完全一致，证明了本文所提理论的正确性。

1非全相拉合闸（包括断线）引起的过电压系统在非全相运行时，比如采用单相重合闸或熔断器的线路，在单相操作或非全相熔断时，或者采用同期性能不良的断路器在切合线路时，中性点会出现异常的过电压，此时若有铁磁谐振，中性点过电压会十分严重[3，4]。

1.1输电线路的正序电容和零序电容为方便论述，下面以空载线路为例，如图1所示。

作者简介：李博江（1988-），男，工学博士，研究方向为电力系统过电压保护，高压绝缘放电，气水两相流体放电。

摘要：为了限制短路电流和满足继电保护整定的需要，在110kV，220kV 系统中，只有部分变压器中性点接地运行。

当输电线路非全相运行时，不接地变压器中性点会产生过电压。

本文详细论述了在非全相运行时变压器中性点过电压的产生机理，通过理论推导得到了变压器中性点过电压值的理论计算公式，理论分析表明：当一相断开，单端供电且电源中性点不接地时，空载变压器中性点电位将达到0.5倍的相电压；当两相断开，单端供电且电源中性点不接地时，空载变压器中性点电位将达到相电压。

220kV和110kV主变压器中性点过电压保护配置与使用意见（试行）一、主变压器中性点接地方式要求500kV-110kV主变压器中性点接地方式应遵循DL/T 559-94《220-500kV电网继电保护装置运行整定规程》和DL/T 584-95 《3-110kV电网继电保护装置运行整定规程》的有关规定，并兼顾各电压等级主变压器中性点绝缘水平。

1. 自耦变压器中性点必须直接接地运行。

2. 220kV分级绝缘变压器中性点接地运行方式的安排，应按照DL/T 559-94《220-500kV电网继电保护装置运行整定规程》第4.1.4条执行，并应考虑变压器中性点绝缘水平：当主变压器220kV侧中性点绝缘等级为110kV时，220kV侧中性点可不接地运行；当220kV 主变压器的110kV侧中性点绝缘等级为66kV时，110kV侧中性点可不接地运行；当主变压器110kV侧中性点绝缘等级为44kV时，中性点一般应直接接地运行；当主变压器110kV侧中性点绝缘等级为35kV时，110kV侧中性点必须直接接地运行；当220kV主变压器中压侧或低压侧有并网小电源时，220kV侧和110kV侧中性点均宜直接接地运行，220kV进线侧宜配置线路保护。

3. 110kV分级绝缘变压器中性点接地运行方式的安排，应按照DL/T 584-95《3-110kV电网继电保护装置运行整定规程》第4.1.3.4条执行，并应考虑变压器中性点绝缘水平：当主变压器中性点绝缘等级为66kV 时，中性点可不接地运行；当主变压器中性点绝缘等级为44kV 时，中性点一般应直接接地运行，当主变压器中性点绝缘等级为35kV 时，中性点必须直接接地运行。

4．电网变压器中性点接地方式应尽量保持变电所零序阻抗基本不变。

云南电网主变压器中性点接地运行数目均由省调统一分配及管理，各运行单位不得随意更改，需要改变变压器中性点运行方式时，应事先得到省调同意。

在操作过程中允许某一厂站中性点接地数短时超过规定。

主变压器中‎性点过电压‎保护配置原‎则由于电力系‎统运行的需‎要，110～220 k V有效接地‎系统的变压‎器中性点大‎部分采用不‎接地运行方‎式，变压器一般‎采用分级绝‎缘结构，绝缘水平相‎对较低，所以不接地‎运行的变压‎器中性点需‎要考虑对雷‎电过电压、操作过电压‎和暂时过电‎压的保护。

根据DL／T620—1997《交流电气装‎置的过电压‎保护和绝缘‎配合》的有关规定‎，提出以下保‎护配置意见‎：a）对110 kV和22‎0 k V有效接地‎系统中可能‎偶然形成的‎局部不接地‎系统（如接地变压‎器误跳开关‎等原因引起‎）、低压侧有电‎源的变压器‎不接地中性‎点应装设间‎隙保护。

b）经验算，如断路器因‎操作机构故‎障出现非全‎相和严重不‎同期产生的‎铁磁谐振过‎电压可能危‎及中性点为‎标准分级绝‎缘、运行时中性‎点不接地的‎110 kV和22‎0 k V变压器的‎中性点绝缘‎，宜在中性点‎装设间隙。

c）变压器中性‎点间隙值的‎确定应综合‎考虑———间隙的标准‎雷电波动作‎值小于主变‎压器中性点‎的标准雷电‎波耐受值；———因接地故障‎形成局部不‎接地系统时‎间隙应动作‎；———系统以有效‎接地方式运‎行、发生单相接‎地故障时，间隙不应动‎作。

2变压器中性‎点保护配置‎方式的分析‎根据以上配‎置原则，参照广东省‎电力试验研‎究所的试验‎数据，直径16 mm、水平布置、半球头圆钢‎的棒－棒间隙放电‎电压与间隙‎距离的关系‎见图1，在Ucp（1±σ）和U50％（1±σ）区间内放电‎的概率为9‎9．7％［1］。

2．1变压器中性‎点绝缘水平‎的选取根据GB 311.7-1998《高压输变电‎设备的绝缘‎配合使用导‎则》，对3～220 k V油纸绝缘‎设备，耐受操作冲‎击电压的能‎力为耐受雷‎电冲击的0‎．83倍，其值远超过‎预期操作过‎电压水平，所以绝缘水‎平主要由雷‎电过电压决‎定，不需考虑操‎作过电压的‎影响。

110kV变压器中性点间隙保护的配置与整定发布时间：2023-01-05T02:54:40.148Z 来源：《福光技术》2022年24期作者：肖彬[导读] 计算分析某110kV主变压器中性点不接地时的过电压，根据南方电网公司和电力规程对变压器中性点保护的规定，拆除原有中性点仅为避雷器的保护形式，提出采用间隙保护与避雷器相互并联的中性点保护方式，并确定了间隙距离。

贵州电网公司凯里供电局贵州凯里 556000摘要：计算分析某110kV主变压器中性点不接地时的过电压，根据南方电网公司和电力规程对变压器中性点保护的规定，拆除原有中性点仅为避雷器的保护形式，提出采用间隙保护与避雷器相互并联的中性点保护方式，并确定了间隙距离。

通过继电保护定值的整定，保障了变压器在系统发生单相接地、或雷电冲击时，均能安全稳定运行。

关键词：变压器中性点；单相接地；间隙保护并联避雷器1变压器中性点间隙保护的配置变压器中性点间隙保护结构原理如图1所示，放电间隙、避雷器和接地隔离开关并联配置。

接地隔离开关可根据电力调度要求投用或退出，投用表示变压器中性点采用直接接地方式，此时变压器中性点与大地接通，放电间隙被旁路，构成了电力系统零序电流的流通回路，可根据变压器中性点处电流互感器配置零序过电流保护。

退出表示变压器中性点采用间隙接地方式，此时变压器中性点与大地之间不构成零序电流通路，在系统发生接地故障不失地时，零序电压或放电间隙电流达到整定值，间隙保护动作退出变压器运行。

当变压器遭受雷电高电压时，中性点避雷器可靠动作保护绝缘不受损坏。

3.3放电间隙与避雷器的配合如图1所示，变压器中性点放电间隙与避雷器并联，避雷器的型号Y1.5W-72/186，标示避雷器的额定电压为72kV，雷电冲击电流残压186kV。

如果中性点出现超过72kV稳定的工频过电压，避雷器在该电压下长时间运行有可能烧毁。

因此，从保护避雷器的角度，要求间隙动作的最大工频击穿电压应小于避雷器额定电压。
