LED显示屏组装图解

责任编辑：锐凌光电访问量：497LED显示屏根据应用领域不同，分为多种安装方式，有：固定安装、租赁吊装、球场围栏安装。

下面我们将为大家介绍较为常见的6种LED显示屏安装方式：LED显示屏安装方法LED显示屏根据用户使用环境不同，分为多种安装方式，有：壁挂式、悬臂式、镶嵌式、立柱式、站立式、楼顶式、移动式、球场围栏式、租赁吊装式、弧形式等多种安装方式。

以下是LED显示屏多种安装方式图文详解：1、壁挂式安装方式LED显示屏壁挂式安装1）此安装方式通常用于户内或者半户外2）屏体显示面积小，一般不留维修通道空间，整屏取下进行维修，或者做成折叠一体式框架3）屏体面积稍大一些，一般采用前维护设计（即正面维护设计，通常采用列拼装方式）2、立柱式安装方式LED显示屏立柱式安装单立柱与双立柱安装立柱式安装方式有多种，一般作户外广告使用，以下：1）单立柱安装方式：适用于小屏应用2）双立柱安装方式：适用于大屏应用3）封闭式维护通道：适用于简易箱体4）敞开式维护通道：适用于标准箱体3、悬臂式安装方式LED显示屏悬壁式安装1）此方式多用于户内以及半户外2）一般用于通道、走廊入口处，也有车站、火车站、地铁口入口处等3）有用于公路、铁路、高速公路上作交通诱导使用4）屏体设计一般采用一体柜设计，或者吊装结构设计4、悬挂式安装方式LED显示屏悬挂式安装此安装方式与悬臂式安装方式大同小异，应用都一样，屏体采用一体柜设计方案，适用于室内、半户外屏体5、镶嵌式安装方式LED显示屏镶嵌式安装1）整个显示屏体嵌入墙体，显示平面与墙面在同一水平面2）采用简易箱体设计3）一般采用前维护（正面维护设计）4）此安装方式，户内、户外都使用，但一般应用与小点距且显示面积不大的屏体5）一般多用于大厦门口、大楼大厅等6、站立式安装方式LED显示屏站立式安装LED显示屏落地式安装1）一般采用一体柜设计，也有分列式组合设计2）适用于户内小点距规格屏体3）一般显示面积小4）主要典型应用LEDTV设计7、楼顶式安装方式LED显示屏楼顶式安装1）此安装方式抗风力是个关键2）一般带有倾斜角度安装，或者模组采用斜8°设计3）多用于户外广告显示8、足球场围栏式安装方式LED显示屏足球场安装用于足球场四周一圈围栏广告显示屏体视角可随支撑架斜度调节而调整采用软硅胶面罩设计，并且采用软弧顶设计，以免运动碰撞受伤9、租赁吊装方式LED显示屏租赁吊装屏的尺寸按普通屏确定。

led显示屏组装线图|led显示屏组装线路图|led显示屏的组装示意图|led液晶显示引用LED显示屏|室内室外广告LED显示屏的led显示屏组装线图|led显示屏组装线路图|led显示屏的组装示意图|led液晶显示先来了解一下LED单色条屏构成：单元板、电源、控制卡、连线单元板背面单元板正面_开关电源和LED条屏控制卡1、单元板：单元板是LED的显示核心部件之一，单元板的好坏，直接影响到显示效果的。

户内条屏常用的单元板规格有（参数）例：Φ3.75; 64点宽x16点高; 1/16扫; 户内亮度; 单红/红绿双色参数解释：发光直径：指的是发光点的直径，室内屏有Φ5mm、Φ3.75mm、Φ3mm。

单元板大小：64x16 即64列16行，可显示16x16点阵汉字1行4个1/16扫：单元板的控制方式。

户内亮度：指LED发光点的亮度，户内亮度适合白天需要靠日光灯照明的环境。

颜色：单红，最常用，价格也最便宜。

双色一般指红绿，价格高。

如果你想做一个128x16点的屏幕，只需要用2个单元板串接起来就可以了。

这样就可以显示16x16点阵汉字1行8个，以此类推。

能够支持多少汉字的显示是由控制卡决定的。

2、电源：由于LED显示屏幕属于精密电子设备，所以要采用开关电源，不能采用变压器。

一般采用的开关电源是220V输入，5V直流输出，功率根据需要选取。

对于1个单红色户内64x16的单元板，全亮的时候，电流为2A。

推理出，128x16双色的屏幕全亮的时候，电流为8A，所以应该选择5V/10A的开关电源。

3、控制卡：生产控制卡的厂家很多，控制卡的功能大同小异，可根据易使用、服务好、价格优的原则选择。

下面这块控制卡可以控制1/16扫的256x16个点的双色屏幕。

该控制卡属于异步卡，就是说，该卡可以断电保存信息，不需要连接PC都可以显示储存在里面的信息。

采购单元板和控制卡的时候，应注意接口的一致，常用的接口16PIN 08接口，其它接口还有12接口、04接口等：解释：ABCD 为行选信号STB(LT)为锁存信号CLK(CK)为时钟信号R1，R2，G1，G2为显示数据（组成16行时用到R1、G1，组成32行时，下面16行用到R2、G2），若是单色只需要R信号，双色时才用到G信号EN为显示使能，N为地（GND）确认单元板和控制卡的接口一致，就可以直接连接了。

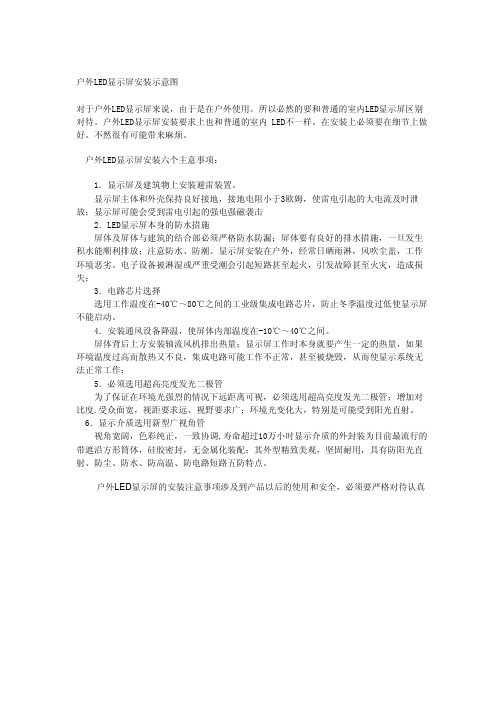

户外LED显示屏安装示意图对于户外LED显示屏来说，由于是在户外使用。

所以必然的要和普通的室内LED显示屏区别对待。

户外LED显示屏安装要求上也和普通的室内 LED不一样。

在安装上必须要在细节上做好。

不然很有可能带来麻烦。

　户外LED显示屏安装六个主意事项： 1．显示屏及建筑物上安装避雷装置。

显示屏主体和外壳保持良好接地，接地电阻小于3欧姆，使雷电引起的大电流及时泄放；显示屏可能会受到雷电引起的强电强磁袭击 2．LED显示屏本身的防水措施 屏体及屏体与建筑的结合部必须严格防水防漏；屏体要有良好的排水措施，一旦发生积水能顺利排放；注意防水、防潮。

显示屏安装在户外，经常日晒雨淋，风吹尘盖，工作环境恶劣。

电子设备被淋湿或严重受潮会引起短路甚至起火，引发故障甚至火灾，造成损失； 3．电路芯片选择 选用工作温度在-40℃～80℃之间的工业级集成电路芯片，防止冬季温度过低使显示屏不能启动。

4．安装通风设备降温，使屏体内部温度在-10℃～40℃之间。

屏体背后上方安装轴流风机排出热量；显示屏工作时本身就要产生一定的热量，如果环境温度过高而散热又不良，集成电路可能工作不正常，甚至被烧毁，从而使显示系统无法正常工作； 5．必须选用超高亮度发光二极管 为了保证在环境光强烈的情况下远距离可视，必须选用超高亮度发光二极管；增加对比度.受众面宽，视距要求远、视野要求广；环境光变化大，特别是可能受到阳光直射。

　6．显示介质选用新型广视角管 视角宽阔，色彩纯正，一致协调,寿命超过10万小时显示介质的外封装为目前最流行的带遮沿方形筒体，硅胶密封，无金属化装配；其外型精致美观，坚固耐用，具有防阳光直射、防尘、防水、防高温、防电路短路五防特点。

户外LED显示屏的安装注意事项涉及到产品以后的使用和安全，必须要严格对待认真的对待起来。

1.屏体背面钢结构2.框架部分：3.框架侧边，没有包边的4.安装箱体5.框架结构图6.整体背面7.显示屏正面操作LED显示屏注意事项LED显示屏故障咨询电话： QQ：1563612356目前，随着中国LED显示屏发展产业不断增加，在各大城市街头巷尾的LED大屏幕显示屏慢慢多起来了，人们消费水平也日益增长，LED照明已逐步运用到家庭的日常生活当中，LED电子显示屏不但提升了城市形象，LED还丰富人们的文化生活，在这方面可以体现了LED产业的发展速度是如此快，在我们享受LED电子屏带来经济效益的同时，一些拥有LED电子显示屏的商家并未完全懂得LED电子屏操作和使用注意事项，以导致缩短LED 电子显示屏的寿命。

华信通光电室内LED显示屏之磁吸条屏安装步骤图解预览说明:预览图片所展示的格式为文档的源格式展示,下载源文件没有水印,内容可编辑和复制LED显示屏厂家之磁吸条屏安装步骤图解对于某些客户而言，如果LED显示屏固定安装在一个地方，那么没有必要花费太多的钱来买箱体，如果LED显示屏整屏安装不用箱体拼接的话，那么又如何把模组拼接成一个大屏幕呢？这里就是华信通光电LED显示屏厂家将要讲解的磁吸条屏之如何用模组拼接成一个大屏幕，小模组见证大奇迹！磁吸条屏安装图解第一步：计算磁吸模组电源、接收卡等数量首先根据大屏的长和宽以及面积和模组型号计算出模组数量，如：大屏长：5.376米，高：3.584米，用P4模组，模组长：0.256米，高0.128米，长需要：5.376/0.256=21张模组，高需要：3.584/0.128=28张模组。

竖的背条数量需要模组长的数量加1，即：21+1=22条，一个电源可以带7张模组，所以电源需要：21*28/7=84个电源。

再计算出接收卡和发送卡数量。

第二步：固定背条和接收卡、电源把裁好的背条固定在安装的位置，在把电源、接收卡和发送卡等固定，如下图所示：LED磁吸条屏安装步骤第三步：把磁铁上到模组第四步：把模组放到条屏如下图所示：把拧好磁铁的模组放到条屏上，因为条屏是镀钳后的铁条，所以不会生锈，而且磁铁带有磁性，所以磁铁可以吸附在背条上，不会掉下来。

模组装在条屏上之前，要先把电源线和排线接好。

第五步：安装完成点亮大屏幕把所有的模组安装到完成后，再把线材连接好，把程序设置好，就可以使用大屏幕了。

P4LED磁吸条屏以上五步，轻松搞定小模组变成大屏幕，这种磁吸的条屏建议在室内，而且是固定安装的地方，如果是租赁屏，不建议使用这种，因为安装太费时，不方便移动使用，如果是使用箱体安装的话，直接利用箱体与箱体之间的锁扣，即可实现快速安装。

当然这种磁吸的条屏不建议安装在户外，因为它的防水性能比防水箱体要差。

责任编辑：锐凌光电访问量：497LED显示屏根据应用领域不同，分为多种安装方式，有：固定安装、租赁吊装、球场围栏安装。

下面我们将为大家介绍较为常见的6种LED显示屏安装方式：LED显示屏安装方法LED显示屏根据用户使用环境不同，分为多种安装方式，有：壁挂式、悬臂式、镶嵌式、立柱式、站立式、楼顶式、移动式、球场围栏式、租赁吊装式、弧形式等多种安装方式。

以下是LED显示屏多种安装方式图文详解：1、壁挂式安装方式LED显示屏壁挂式安装1）此安装方式通常用于户内或者半户外2）屏体显示面积小，一般不留维修通道空间，整屏取下进行维修，或者做成折叠一体式框架3）屏体面积稍大一些，一般采用前维护设计（即正面维护设计，通常采用列拼装方式）2、立柱式安装方式LED显示屏立柱式安装单立柱与双立柱安装立柱式安装方式有多种，一般作户外广告使用，以下：1）单立柱安装方式：适用于小屏应用2）双立柱安装方式：适用于大屏应用3）封闭式维护通道：适用于简易箱体4）敞开式维护通道：适用于标准箱体3、悬臂式安装方式LED显示屏悬壁式安装1）此方式多用于户内以及半户外2）一般用于通道、走廊入口处，也有车站、火车站、地铁口入口处等3）有用于公路、铁路、高速公路上作交通诱导使用4）屏体设计一般采用一体柜设计，或者吊装结构设计4、悬挂式安装方式LED显示屏悬挂式安装此安装方式与悬臂式安装方式大同小异，应用都一样，屏体采用一体柜设计方案，适用于室内、半户外屏体5、镶嵌式安装方式LED显示屏镶嵌式安装1）整个显示屏体嵌入墙体，显示平面与墙面在同一水平面2）采用简易箱体设计3）一般采用前维护（正面维护设计）4）此安装方式，户内、户外都使用，但一般应用与小点距且显示面积不大的屏体5）一般多用于大厦门口、大楼大厅等6、站立式安装方式LED显示屏站立式安装LED显示屏落地式安装1）一般采用一体柜设计，也有分列式组合设计2）适用于户内小点距规格屏体3）一般显示面积小4）主要典型应用LEDTV设计7、楼顶式安装方式LED显示屏楼顶式安装1）此安装方式抗风力是个关键2）一般带有倾斜角度安装，或者模组采用斜8°设计3）多用于户外广告显示8、足球场围栏式安装方式LED显示屏足球场安装用于足球场四周一圈围栏广告显示屏体视角可随支撑架斜度调节而调整采用软硅胶面罩设计，并且采用软弧顶设计，以免运动碰撞受伤9、租赁吊装方式LED显示屏租赁吊装屏的尺寸按普通屏确定。

感谢您使用本公司LED产品，下面是LED显示屏（半户外）安装步骤：
1，首先将切割好的型材拼接，也就是组装好显示屏的外框。

市场上通用型材无非方形、圆形，但组装方法是一样的。

2，把外框架组装完毕，将单元板摆放于框架内（注意框架的正反面，有槽的一面是正面），这时候安装背条的位置是相当准确的，避免错一根而改全部的麻烦，如下图所示：
3，背条固定完毕，将框架移开，安装磁铁，下图所示：
4，固定好单元板
5，连接好排线、上下电源线
6，固定好电源和控制卡
7，电源与单元板接线，注意正负极，建议使用SVV2*软芯线，也就是1平方双股软芯线
8，控制卡与单元板排线连接（特别重要），连接之前请仔细看明白为止，屏未固定在墙上，这是最关键一步，可以先通过测试按钮检查屏安装是否正确
9，数据线（短距离一般用超5类网线就可以）正常一般用串口2、3、5交叉线，也有平行线，软件光盘上一般都有接线说明。

LED显示屏安装规范_图文（精）P18 窗帘屏安装规范PH18 curtain LED screen installation direction 一．屏体组装零件清单(components list ： 1.单元屏－主箱体 ( cabinet 屏体侧面(side view 2.配件( parts 屏体侧面(side view 屏体正面 (front view 连接板 (connect board M10 内六角螺栓 (M10 inner hexagon screw 锁盒 (Latch电源线Power cable 信号线Data cable 挂钩（客户自配）Pothook (Prepare by buyers 二．现场安装辅助要求installation spot assistant instruction： 1.吊梁，用于持屏用/ hanging beam 桁梁The beam 2.或钢架结构，用于持屏用。

Or the other hanging structure just like the iron structure , which can hang the screen is ok 三．安装步骤/ installation process： 1.将以上零件备齐/prepare well the components mentioned above； 2.拧下连接板上的 M8 螺栓及螺母（备用），如图 /Take off M8 screw and screw bolt from connect board3.依次将锁盒扣在屏体的定位座上；如图Please lock them on the screen , follow the picture 定位座的支撑轴通过按压此处的滑板，使定位座的支撑轴穿过锁盒，此时滑板自动复位,（包括在内）By press this ,lock it Orientation backshaft4.将连接板锁在锁盒上，如图 lock the connector board 通过按压此处的滑板使滑板的大孔与锁盒的大孔同心，将连接板用2-M8 螺栓及螺母与锁盒组立在一起press spring till to have concentric circle with that hole, use 2-M8 screw bolt and screw lock connector with Latch.5.将挂钩紧固在桁梁的合适位置上；如图 /prepare well the hang6.用M10 内六角螺栓连接挂钩及连接板，并用扳手扭紧；如图/ screw it7.将锁盒按前面讲述的方式继续安装，如图/ Connect the hang and the screen panel by the latch8.取下一个单元屏将其扣在上一个锁盒里面，如图Connect two cabinets by the latch 9.重复上一个动作将所需的单元屏组立，如图All the cabinets connection are the same , see the pictures f10.第二、三、四、五、六列的屏体安装均依第一列的安装方式进行，安装后如图；四．接线方式：电源输出/Power output 信号输出 Signal output 信号输入 Signal input 电源输入/Power input电源线Power cale 信号线(signal cable 信号串接在相邻的屏里signal connect between each column 电源进线 power input 信号进线 signal input 电源进线power input 电源进线 power input 电源进线 power input 电源进线 power input 电源进线 power input。

显示屏L E D屏安装方法图解Hessen was revised in January 2021LED显示屏安装方法图解显示屏安装方法根据具体情况有所不同，一般的显示屏以吊装和挂装最常见。

安装的标准以美观和客户满意为准。

室内显示屏安装方式图解：（常用）1)挂装（贴墙装）1.墙体要求是实墙体或悬挂处有混凝土梁。

2.有些网点的水泥墙用木工板包进去了。

所以屏幕可以固定在木工板上。

固定的时候可以用长一点的自攻螺丝透过屏幕的铝合金框钉在木工板上。

再把显示屏背面的挂装孔位对准螺丝，挂在螺丝上面。

3．空心砖或简易隔档均不适此安装方法。

2)吊装1.此安装方式必须要有适合安装的地点，如上方有横梁或过梁、吊筋等能够固定的物品。

2.安装时，用不锈钢管装饰，不锈钢管里面穿铁丝或者钢丝绳固定显示屏，和在房梁处固定。

网线和电源线都穿在不锈钢管里面，使安装更美观。

3)镶嵌式LED显示屏，镶嵌到预留好的开孔（洞）里面安装环境、使用工具和固定方法：1、大理石墙/水泥墙：用冲击钻和水泥钻头在墙上开孔，然后塞进胶塞用螺丝固定住。

2、木板墙：用麻花钻开孔，木牙螺丝固定。

3、不锈钢墙：用麻花钻打孔，一般不锈钢里会有木板的，可以直接用长螺丝固定住.安装注意事项：①、安装前的检查：确定显示屏电源线接紧固后，再开通电源，确认显示屏汉字朝上，几号显示屏挂在对应的几号窗口上。

②、连接电源线：接电源线时，安全第一，有插座的情况下，直接插插座。

如果直接连接电源线，必须关掉对应的电源闸。

手工连接电源线时，先动其中一根线，再动另一根线。

切勿两根线同时作业。

③、电的负荷：如果窗口屏超过 6 块时，应选择以一条2×2 电源线带 6 块屏的安装方式。

需要甲方有电工配合。

④、安装后，培训网点工作人员每天下班时如何将屏关掉。

LED显示屏安装步骤：
1，首先将切割好的型材拼接，也就是组装好显示屏的外框。

市场上通用型材无非方形、圆形，但组装方法是一样的。

2，把外框架组装完毕，将单元板摆放于框架内（注意框架的正反面，有槽的一面是正面），这时候安装背条的位置是相当准确的，避免错一根而改全部的麻烦，如下图所示：
3，背条固定完毕，将框架移开，安装磁铁，下图所示：
4，固定好单元板
5，连接好排线、上下电源线
6，固定好电源和控制卡
7，电源与单元板接线，注意正负极，建议使用SVV2*1.0软芯线，也就是1平方双股软芯线
8，控制卡与单元板排线连接（特别重要），连接之前请仔细看明白为止，屏未固定在墙上，这是最关键一步，可以先通过测试按钮检查屏安装是否正确。
