LED显示屏钢结构以及安装简易图

图解LED显示屏安装步骤：
1，首先将切割好的型材拼接，也就是组装好显示屏的外框。

市场上通用型材无非方形、圆形，但组装方法是一样的。

2，把外框架组装完毕，将单元板摆放于框架内（注意框架的正反面，有槽的一面是正面），这时候安装背条的位置是相当准确的，避免错一根而改全部的麻烦，如下图所示：
3，背条固定完毕，将框架移开，安装磁铁，下图所示：
4，固定好单元板
5，连接好排线、上下电源线
6，固定好电源和控制卡
7，电源与单元板接线，注意正负极，建议使用SVV2*1.0软芯线，也就是1平方双股软芯线
8，控制卡与单元板排线连接（特别重要），连接之前请仔细看明白为止，屏未固定在墙上，这是最关键一步，可以先通过测试按钮检查屏安装是否正确。

ＬＥＤ显示屏组装图解
一般显示屏配件分５种：单元板，电源，控制卡，背条（龙骨），边框
1，首先将切割好的型材拼接，也就是组装好显示屏的外框。

市场上通用型材无非方形、圆形，但组装方法是一样的。

2，把外框架组装完毕，将单元板摆放于框架内（注意框架的正反面，有槽的一面是正面），这时候安装背条的位置是相当准确的，避免错一根而改全部的麻烦，如下图所示：
3，背条固定完毕，注意了北条固定好之后，一定要检查单元板上的电路板是否有铁屑，如果有清理干净，否则会造成单元板短路，死灯或常亮，将框架移开，安装磁铁，下图所示：
4，固定好单元板
5，连接好排线、上下电源线
6，固定好电源和控制卡
7，电源与单元板接线，注意正负极，用多粗的线根据你所用的电源数为准，一般ＬＥＤ显示屏电源一个功率是２００Ｗ，如果两个电源４００Ｗ建议使用SVV2*1.0软芯纯铜线，也就是1平方双股软芯纯铜线
8，控制卡与单元板排线连接（特别重要），连接之前请仔细看明白为止，屏未固定在墙上，这是最关键一步，可以先通过测试按钮检查屏安装是否正确
此时屏基本上就连接好了，用万能表（数字）测一下每个电源（５Ｖ）输出是否短路，如果有，检查排除，然后就可以通电测试，大功告成！。

图解LED显示屏安装步骤：
1，首先将切割好的型材拼接，也就是组装好显示屏的外框。

市场上通用型材无非方形、圆形，但组装方法是一样的。

2，把外框架组装完毕，将单元板摆放于框架内（注意框架的正反面，有槽的一面是正面），这时候安装背条的位置是相当准确的，避免错一根而改全部的麻烦，如下图所示：
3，背条固定完毕，将框架移开，安装磁铁，下图所示：
4，固定好单元板
5，连接好排线、上下电源线
6，固定好电源和控制卡
7，电源与单元板接线，注意正负极，建议使用SVV2*1.0软芯线，也就是1平方双股软芯线
8，控制卡与单元板排线连接（特别重要），连接之前请仔细看明白为止，屏未固定在墙上，这是最关键一步，可以先通过测试按钮检查屏安装是否正确。

第一章显示屏安装须知1、显示屏检查在显示屏在翻开包装前，依照收货清单对显示屏及备件的数量逐一进行确认，显示屏的各项防淋、防晒、防压及方向标示可否清楚，尔后检查显示屏的包装有无损坏，保证显示屏屏体完好无缺。

〔1-1、1-2〕防淋、易碎及方向标示是箱体采用保鲜膜及否清楚或包装有无损坏四个护角全面保护图 1-1 纸制包装箱外观〔撤偷换装前〕图1-2纸制包装箱内部〔撤偷换装后〕2、显示屏拆包装后检查及屏体介绍、显示屏拆包装后的检查显示屏在长途运输过程中不能防范的会出现一些碰撞等，因此在货运输抵达目的地后，第一对付货物的数量以及包装进行检查，发现问题及时与我司及相关货运公司联系，以便后续的沟通协调。

、箱体外观优异，表面无刮花、面罩无损坏等、箱体定位销安装牢固无松动，门锁可靠连接无损坏〔图1-6、图 1-7〕门锁定位销图 1-6图1-7开箱体门锁用钥匙图 1-8、显示屏屏体介绍2.2.1 箱体设计原理图〔图1-9〕：图 1-9、箱体内部布局图〔图1-10〕紧固用螺丝孔风扇排线门锁环扣DC5V 线接收卡通风孔供电电源地线接线座到接线座连接线AC220V 接线座图 1-103、显示屏备件的检查依照收货清单翻开显示屏备件箱，逐一检查备件种类及数量，确认无遗漏工程4、常用安装件及工具介绍、扳手〔图 1-11〕主要用来固定箱体与箱体之间的连接片用。

图 1-11〔选配参照〕、螺丝刀〔图1-12、图 1-13、图 1-14〕图 1-12 型螺丝刀主要用来固定连箱电源线，或在有需要的时候进行模组的拆卸。

图 1-12(选配参照 )图 1-13 型螺丝刀主要用来拆卸面罩上螺丝。

图 1-13(选配参照 )图 1-14 型螺丝刀主要用来固定连箱电源线，或在有需要的时候进行模组的拆卸。

图 1-14(选配参照 )、连接片及固定螺丝〔图1-15〕图 1-15 中：连接片螺丝图 1-15图 1-16图 1-17、连箱电源线〔图1-18〕、万用表〔图1-19〕、信号线〔图1-20〕图 1-18 主要用作箱体间电源的连通。

LED显示屏安装步骤：
1，首先将切割好的型材拼接，也就是组装好显示屏的外框。

市场上通用型材无非方形、圆形，但组装方法是一样的。

2，把外框架组装完毕，将单元板摆放于框架内（注意框架的正反面，有槽的一面是正面），这时候安装背条的位置是相当准确的，避免错一根而改全部的麻烦，如下图所示：
3，背条固定完毕，将框架移开，安装磁铁，下图所示：
4，固定好单元板
5，连接好排线、上下电源线
6，固定好电源和控制卡
7，电源与单元板接线，注意正负极，建议使用SVV2*1.0软芯线，也就是1平方双股软芯线
8，控制卡与单元板排线连接（特别重要），连接之前请仔细看明白为止，屏未固定在墙上，这是最关键一步，可以先通过测试按钮检查屏安装是否正确。

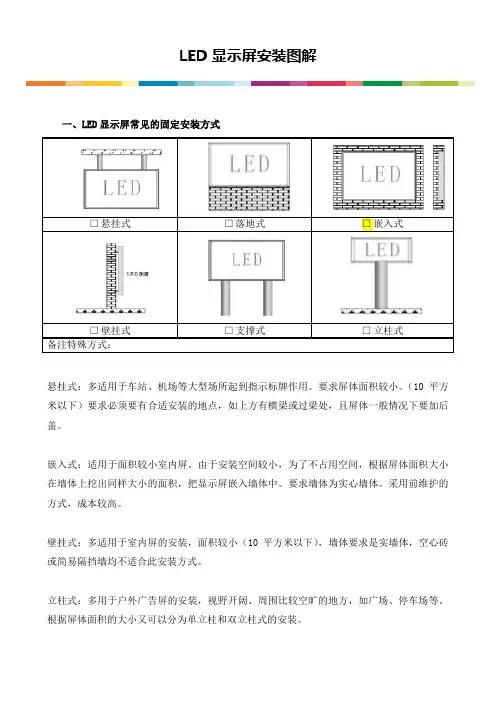

LED显示屏安装图解
一、LED显示屏常见的固定安装方式
悬挂式：多适用于车站、机场等大型场所起到指示标牌作用。

要求屏体面积较小。

（10平方米以下）要求必须要有合适安装的地点，如上方有横梁或过梁处，且屏体一般情况下要加后盖。

嵌入式：适用于面积较小室内屏。

由于安装空间较小，为了不占用空间，根据屏体面积大小在墙体上挖出同样大小的面积，把显示屏嵌入墙体中。

要求墙体为实心墙体。

采用前维护的方式，成本较高。

壁挂式：多适用于室内屏的安装，面积较小（10平方米以下），墙体要求是实墙体，空心砖或简易隔挡墙均不适合此安装方式。

立柱式：多用于户外广告屏的安装，视野开阔、周围比较空旷的地方，如广场、停车场等。

根据屏体面积的大小又可以分为单立柱和双立柱式的安装。

二、LED显示屏便携式安装
常用于演出，舞台和车载场合
1.舞台LED显示屏安装：一般分为可移动和吊装两种，根据舞台功能需要不同而选择。

2..车载移动LED显示屏安装：主要应用于车载LED显示屏的安装，加装了可移动升降装置，
3.足球场周边屏：多采用支架安装方式。

方便安装和拆卸

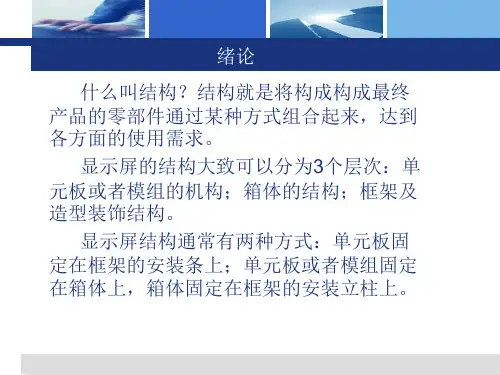

三、LED结构安装步骤
1.屏体背面钢结构
2.框架部分：
3.框架侧边，没有包边的
4.安装箱体
4.安装箱体
5.框架结构图
6.整体背面
7.显示屏正面。

图解LED显示屏安装步骤：
1，首先将切割好的型材拼接，也就是组装好显示屏的外框。

市场上通用型材无非方形、圆形，但组装方法是一样的。

2，把外框架组装完毕，将单元板摆放于框架内（注意框架的正反面，有槽的一面是正面），这时候安装背条的位置是相当准确的，避免错一根而改全部的麻烦，如下图所示：
3，背条固定完毕，将框架移开，安装磁铁，下图所示：
4，固定好单元板
5，连接好排线、上下电源线
6，固定好电源和控制卡
7，电源与单元板接线，注意正负极，建议使用SVV2*1.0软芯线，也就是1平方双股软芯线
8，控制卡与单元板排线连接（特别重要），连接之前请仔细看明白为止，屏未固定在墙上，这是最关键一步，可以先通过测试按钮检查屏安装是否正确。

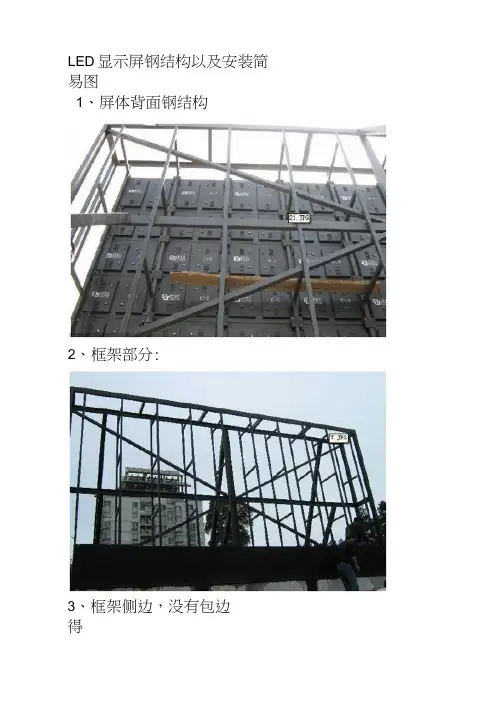

LED显示屏钢结构以及安装简易图1、屏体背面钢结构2、框架部分:3、框架侧边，没有包边得5、框架结构图6、整体背面7、显示屏正面要求上也与普通得室内LED 不一样。

在安装上必须耍在细节上做好。

不然很有可能带来麻烦。

户外LED 显示屏安装六个主意事项：1.显示屏及建筑物上安装避雷装置。

显示屏主体与外壳保持良好接地,接地电阻小于3欧姆，使雷电引起得大电流及时泄放;显示 屏可能会受到雷电引起得强电强磁袭击T 刃对于户外LED 显示屏来说.由于就是在户外使用。

户外LED 显示屏安装2.LED显示屏本身得防水措施屏体及屏体与建筑得结合部必须严格防水防漏;屏体要有良好得排水措施，一旦发生积水能顺利排放;注意防水、防潮。

显示屏安装在户外,经常日晒雨淋，风吹尘盖，工作环境恶劣。

电子设备被淋湿或严重受潮会引起短路甚至起火，引发故障甚至火灾，造成损失；3.电路芯片选择选用工作温度在sot〜8(rc之间得工业级集成电路芯片，防止冬季温度过低使显示屏不能启动。

4.安装通风设备降温，使屏体内部温度在-1O°C〜4(TC之间。

屏体背后上方安装轴流风机排岀热屋;显示屏工作时本身就要产生一沱得热量，如果环境温度过高而散热又不良，集成电路可能工作不正常•甚至被烧毁，从而使显示系统无法正常工作；5.必须选用超高亮度发光二极管为了保证在环境光强烈得情况下远距离可视，必须选用超高亮度发光二极管;增加对比度、受众面宽，视距要求远、视野要求广;环境光变化大，特别就是可能受到阳光直射。

6.显示介质选用新型广视角管视角宽阔，色彩纯正，一致协调，寿命超过10万小时显示介质得外封装为目前最流行得带遮沿方形简体，硅胶密封，无金属化装配;其外型精致美观，坚固耐用，具有防阳光直射、防尘、防水、防高温、防电路短路五防特点。

户外LED显示屏得安装注意事项涉及到产品以后得使用与安全，必须要严格对待认真得对待起来。

按地部分・接地电阻小于4欧姆。

图解LED显示屏安装步骤：
1，首先将切割好的型材拼接，也就是组装好显示屏的外框。

市场上通用型材无非方形、圆形，但组装方法是一样的。

2，把外框架组装完毕，将单元板摆放于框架内（注意框架的正反面，有槽的一面是正面），这时候安装背条的位置是相当准确的，避免错一根而改全部的麻烦，如下图所示：
3，背条固定完毕，将框架移开，安装磁铁，下图所示：
4，固定好单元板
5，连接好排线、上下电源线
6，固定好电源和控制卡
7，电源与单元板接线，注意正负极，建议使用SVV2*1.0软芯线，也就是1平方双股软芯线
8，控制卡与单元板排线连接（特别重要），连接之前请仔细看明白为止，屏未固定在墙上，这是最关键一步，可以先通过测试按钮检查屏安装是否正确。
