LED显示屏多种安装方式图文详细讲解

图解LED显示屏安装步骤：
1，首先将切割好的型材拼接，也就是组装好显示屏的外框。

市场上通用型材无非方形、圆形，但组装方法是一样的。

2，把外框架组装完毕，将单元板摆放于框架内（注意框架的正反面，有槽的一面是正面），这时候安装背条的位置是相当准确的，避免错一根而改全部的麻烦，如下图所示：
3，背条固定完毕，将框架移开，安装磁铁，下图所示：
4，固定好单元板
5，连接好排线、上下电源线
6，固定好电源和控制卡
7，电源与单元板接线，注意正负极，建议使用SVV2*1.0软芯线，也就是1平方双股软芯线
8，控制卡与单元板排线连接（特别重要），连接之前请仔细看明白为止，屏未固定在墙上，这是最关键一步，可以先通过测试按钮检查屏安装是否正确。

四种LED显示屏连接方法LED大屏幕是通过一块块LED模块组装而成，组装是一个复杂而繁琐的工程，每个环节都要求细致再细致，且还要专业知识供应的技术人员才能够将LED大屏幕组装好。

今天彩光科技就来说说组装LED大屏幕有哪几种形势，以及组装LED大屏幕可能会出现的问题及排查方式在LED大屏幕组装过程中，组装步骤一环接着一环，环环都要小心，否则LED大屏幕效果就会产生影响。

为满足LED大屏幕大面积、高亮度、动态显示屏等应用的要求，以及与LED相配套驱动器的驱动匹配要求。

下面主要介绍四种LED大屏幕连接形式：1、LED大屏幕整屏并联组装方式：简单并联方式中的LED1-n首尾并联，工作时每个led上承受的电压相等。

这种可靠性不高，不过也争对这问题采取了独立匹配的并联形式，具有驱动效果好、单个LED大屏幕保护完整，故障时不影响其它的工作、可以匹配具有较大差异等特点。

2、LED大屏幕整屏串联组装方式：一种是独立匹配的并联形式简单的并联形式，另一种是简单的并联形式。

一般简单的串联连结方式中的LED1-n、首尾相连，led显示屏工作时流过的电流相等。

另一种就是带旁路的串联连结方式为1.1的改进方式。

3、LED大屏幕交叉阵列组装方式：交叉阵列形主要是为了提高LED大屏幕工作的可靠性，降低故障率提出来的。

4、LED大屏幕混联组装方式：由上诉说的并联和串联各自提出的优点综合.也包括2种。

一种是先并后串的混联方式，另一种是先串后并的混联方式。

这四种LED大屏幕组装连接方式各有个的优劣势，根据不同的应用，选择最适合的LED 大屏幕连接方式。

许多工程技术人往往忽略这点，导致LED大屏幕出现各种各样的连接故障，最终影响产品质量，而降低用户信任度。

组装LED大屏幕可能会出现的问题及排查方式01.加载不上可能是哪些原因造成的?加载不上可能是由于以下几种原因造成的，请根据所列各项与您的操作进行对照：A.确保控制系统硬件已正确上电.(+5V)B.检查并确认用于连接控制器的串口线为直通线，而非交叉线.C.检查并确认该串口连接线完好无损并且两端没有松动或脱落现象.D.对照led显示屏控制软件和自己选用的控制卡来选择正确的产品型号、正确的传输方式、正确的串口号、正确的波特率并对照软件内提供的拨码开关图正确地设置控制系统硬件上的地址位及波特率.E.查看跳线帽是否松动或脱落;如果跳线帽没有松动现象，请确保跳线帽的方向正确.F.如经过以上检查并校正后仍然出现加载不上，请用万用表测量一下，是否所连接的电脑或控制系统硬件的串口被损坏.以确认是否应送还电脑厂家或将控制系统硬件送还检测.02.通讯不上可能是什么原因造成的?通讯不上与加载不上的原因大致相同，可能是由于以下几种原因造成的，请根据所列各项与您的操作进行对照：A.确保控制系统硬件已正确上电.(+5V)B.检查并确认用于连接控制器的串口线为直通线，而非交叉线.C.检查并确认该串口连接线完好无损并且两端没有松动或脱落现象.D.对照led显示屏控制软件和自己选用的控制卡来选择正确的产品型号、正确的传输方式、正确的串口号、正确的波特率并对照软件内提供的拨码开关图正确地设置控制系统硬件上的地址位及波特率.E.查看跳线帽是否松动或脱落;如果跳线帽没有松动现象，请确保跳线帽的方向正确.F.如经过以上检查并校正后仍然出现加载不上，请用万用表测量一下，是否所连接的电脑或控制系统硬件的串口被损坏.以确认是否应送还电脑厂家或将控制系统硬件送还检测.03.为什么系统会提示“请连接led显示屏控制器”字样?很多客户朋友从公司网站上的“下载中心”里直接下载得到“led显示屏控制系统”，安装后运行20分钟后即会出现“请连接led显示屏控制器”字样的提示，这是由于系统在测试的时间内未检测到诣阔控制系统硬件的原故.此时，请将您购得的led显示屏控制系统硬件的一端与电脑相连，另一端与HUB分配板相连，HUB分配板的排线插座与led显示屏的各个单元部份的接口相连接.连接完毕后，即可进入到“设置”内的“设置屏参”设置相关参数，完成后关闭再重新打开软件，这时，软件上方会出现“连接成功”字样.此时，系统已检测到显示屏控制系统硬件，便可无时间限制地正常使用了.04.为什么led显示屏控制系统硬件在刚上电的时候会出现几秒钟的亮线或“花屏”?将显示屏控制器与电脑及HUB分配板和显示屏连接妥当后，需要给控制器提供+5V电源以使其正常工作(此时，切勿直接与220V电压相连接).上电瞬间，显示屏上会出现几秒钟的亮线或“花屏”，该亮线或“花屏”均是正常测试的现象，提醒用户显示屏即将开始正常工作.2秒钟内，该现象自动消除，显示屏进入正常工作状态.05.自动或手动亮度调节是什么意思?亮度调节是指在显示屏所能显示的*暗与*亮之间所做出的调整.而非感光调节.自动亮度调节是根据不同的时间段所应出现的不同亮度而由诣阔led显示屏控制系统自动调整至某一预定亮度.手动亮度调节是指终端用户通过对诣阔led显示屏控制系统的操作而使led显示屏达到某一指定亮度.06.为什么控制器一切都正常的时候显示屏上面却没有显示?控制器设置及连接线连接妥善的情况下，有时候led显示屏幕上也会出现没有显示的情况，一般是由以下原因之一造成的，请对照检查：A.led显示屏是否正常上电.B.HUB分配板与显示屏的连线是否接反.C.所编辑并发送的节目是否为空.07.单元板出现整屏不亮、暗亮.A.目测电源连接线、单元板之间的26P排线及电源模块指示灯是否正常.B.用万用表测量单元板有无正常电压，再测量电源模块电压输出是否正常，如否，则判断为电源模块坏.C.量电源模块电压低，调节微调(电源模块靠近指示灯处的微调)使电压达到标准.08.led 显示屏出现黑屏是什么原因造成的?在控制系统运用的过程中，我们偶尔也会遇到led显示屏出现黑屏的现象.同样的一种现象可能是由各种不同的原因导致的，就连显示屏变黑的过程也会因不同操作或因不同环境而异.比如它可能是一上电的瞬间就是黑的，也可能在加载过程中变黑，还可能是在发送完毕后变黑等等.遇到这种现象请注意可参照以下各个方面来判断“故障”：A.请确保包括控制系统在内的所有硬件已全部正确上电.(+5V，勿接反、接错)B.检查并再三确认用于连接控制器的串口线是否有松动或脱落现象.(如果在加载过程中变黑，很可能是因为该原因造成，即在通讯过程中由于通讯线松动而中断，故而屏黑.千万不要以为显示屏体没有动，线就不可能松动，请动手检查一下，这对您想要快速解决问题很重要.)C.检查并确认连接led显示屏及与主控制卡相连的HUB分配板的是否紧密连接、是否插反。

__________________________________________________

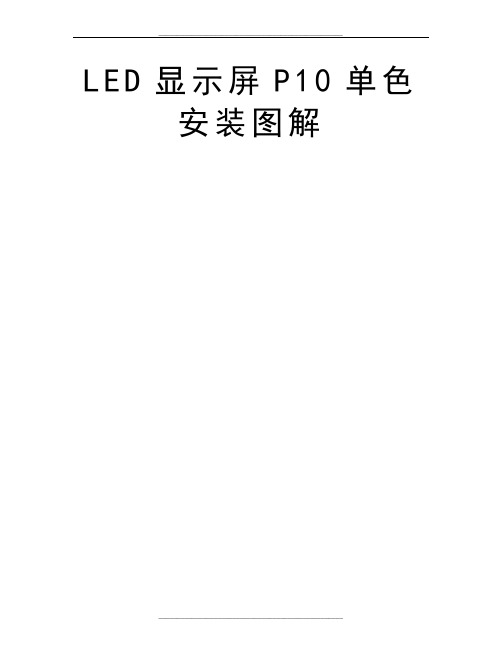

L E D显示屏P10单色
安装图解
__________________________________________________
感谢您使用本公司LED产品，下面是LED显示屏（半户外）安装步骤：
1，首先将切割好的型材拼接，也就是组装好显示屏的外框。

市场上通用型材无非方形、圆形，但组装方法是一样的。

2，把外框架组装完毕，将单元板摆放于框架内（注意框架的正反面，有槽的一面是正面），这时候安装背条的位置是相当准确的，避免错一根而改全部的麻烦，如下图所示：
3，背条固定完毕，将框架移开，安装磁铁，下图所示：
4，固定好单元板
5，连接好排线、上下电源线
6，固定好电源和控制卡
7，电源与单元板接线，注意正负极，建议使用SVV2*1.0软芯线，也就是1平方双股软芯线
8，控制卡与单元板排线连接（特别重要），连接之前请仔细看明白为止，屏未固定在墙上，这是最关键一步，可以先通过测试按钮检查屏安装是否正确
__________________________________________________
9，数据线（短距离一般用超5类网线就可以）正常一般用串口2、3、5交叉线，也有平行线，软件光盘上一般都有接线说明
__________________________________________________。

责任编辑：锐凌光电访问量：497LED显示屏根据应用领域不同，分为多种安装方式，有：固定安装、租赁吊装、球场围栏安装。

下面我们将为大家介绍较为常见的6种LED显示屏安装方式：LED显示屏安装方法LED显示屏根据用户使用环境不同，分为多种安装方式，有：壁挂式、悬臂式、镶嵌式、立柱式、站立式、楼顶式、移动式、球场围栏式、租赁吊装式、弧形式等多种安装方式。

以下是LED显示屏多种安装方式图文详解：1、壁挂式安装方式LED显示屏壁挂式安装1）此安装方式通常用于户内或者半户外2）屏体显示面积小，一般不留维修通道空间，整屏取下进行维修，或者做成折叠一体式框架3）屏体面积稍大一些，一般采用前维护设计（即正面维护设计，通常采用列拼装方式）2、立柱式安装方式LED显示屏立柱式安装单立柱与双立柱安装立柱式安装方式有多种，一般作户外广告使用，以下：1）单立柱安装方式：适用于小屏应用2）双立柱安装方式：适用于大屏应用3）封闭式维护通道：适用于简易箱体4）敞开式维护通道：适用于标准箱体3、悬臂式安装方式LED显示屏悬壁式安装1）此方式多用于户内以及半户外2）一般用于通道、走廊入口处，也有车站、火车站、地铁口入口处等3）有用于公路、铁路、高速公路上作交通诱导使用4）屏体设计一般采用一体柜设计，或者吊装结构设计4、悬挂式安装方式LED显示屏悬挂式安装此安装方式与悬臂式安装方式大同小异，应用都一样，屏体采用一体柜设计方案，适用于室内、半户外屏体5、镶嵌式安装方式LED显示屏镶嵌式安装1）整个显示屏体嵌入墙体，显示平面与墙面在同一水平面2）采用简易箱体设计3）一般采用前维护（正面维护设计）4）此安装方式，户内、户外都使用，但一般应用与小点距且显示面积不大的屏体5）一般多用于大厦门口、大楼大厅等6、站立式安装方式LED显示屏站立式安装LED显示屏落地式安装1）一般采用一体柜设计，也有分列式组合设计2）适用于户内小点距规格屏体3）一般显示面积小4）主要典型应用LEDTV设计7、楼顶式安装方式LED显示屏楼顶式安装1）此安装方式抗风力是个关键2）一般带有倾斜角度安装，或者模组采用斜8°设计3）多用于户外广告显示8、足球场围栏式安装方式LED显示屏足球场安装用于足球场四周一圈围栏广告显示屏体视角可随支撑架斜度调节而调整采用软硅胶面罩设计，并且采用软弧顶设计，以免运动碰撞受伤9、租赁吊装方式LED显示屏租赁吊装屏的尺寸按普通屏确定。

ＬＥＤ显示屏组装图解
一般显示屏配件分５种：单元板，电源，控制卡，背条（龙骨），边框
1，首先将切割好的型材拼接，也就是组装好显示屏的外框。

市场上通用型材无非方形、圆形，但组装方法是一样的。

2，把外框架组装完毕，将单元板摆放于框架内（注意框架的正反面，有槽的一面是正面），这时候安装背条的位置是相当准确的，避免错一根而改全部的麻烦，如下图所示：
3，背条固定完毕，注意了北条固定好之后，一定要检查单元板上的电路板是否有铁屑，如果有清理干净，否则会造成单元板短路，死灯或常亮，将框架移开，安装磁铁，下图所示：
4，固定好单元板
5，连接好排线、上下电源线
6，固定好电源和控制卡
7，电源与单元板接线，注意正负极，用多粗的线根据你所用的电源数为准，一般ＬＥＤ显示屏电源一个功率是２００Ｗ，如果两个电源４００Ｗ建议使用SVV2*1.0软芯纯铜线，也就是1平方双股软芯纯铜线
8，控制卡与单元板排线连接（特别重要），连接之前请仔细看明白为止，屏未固定在墙上，这是最关键一步，可以先通过测试按钮检查屏安装是否正确
此时屏基本上就连接好了，用万能表（数字）测一下每个电源（５Ｖ）输出是否短路，如果有，检查排除，然后就可以通电测试，大功告成！。

图解LED显示屏安装步骤：
1，首先将切割好的型材拼接，也就是组装好显示屏的外框。

市场上通用型材无非方形、圆形，但组装方法是一样的。

2，把外框架组装完毕，将单元板摆放于框架内（注意框架的正反面，有槽的一面是正面），这时候安装背条的位置是相当准确的，避免错一根而改全部的麻烦，如下图所示：
3，背条固定完毕，将框架移开，安装磁铁，下图所示：
4，固定好单元板
5，连接好排线、上下电源线
6，固定好电源和控制卡
7，电源与单元板接线，注意正负极，建议使用SVV2*1.0软芯线，也就是1平方双股软芯线
8，控制卡与单元板排线连接（特别重要），连接之前请仔细看明白为止，屏未固定在墙上，这是最关键一步，可以先通过测试按钮检查屏安装是否正确。

LED显示屏安装规范_图文（精）P18 窗帘屏安装规范PH18 curtain LED screen installation direction 一．屏体组装零件清单(components list ： 1.单元屏－主箱体 ( cabinet 屏体侧面(side view 2.配件( parts 屏体侧面(side view 屏体正面 (front view 连接板 (connect board M10 内六角螺栓 (M10 inner hexagon screw 锁盒 (Latch电源线Power cable 信号线Data cable 挂钩（客户自配）Pothook (Prepare by buyers 二．现场安装辅助要求installation spot assistant instruction： 1.吊梁，用于持屏用/ hanging beam 桁梁The beam 2.或钢架结构，用于持屏用。

Or the other hanging structure just like the iron structure , which can hang the screen is ok 三．安装步骤/ installation process： 1.将以上零件备齐/prepare well the components mentioned above； 2.拧下连接板上的 M8 螺栓及螺母（备用），如图 /Take off M8 screw and screw bolt from connect board3.依次将锁盒扣在屏体的定位座上；如图Please lock them on the screen , follow the picture 定位座的支撑轴通过按压此处的滑板，使定位座的支撑轴穿过锁盒，此时滑板自动复位,（包括在内）By press this ,lock it Orientation backshaft4.将连接板锁在锁盒上，如图 lock the connector board 通过按压此处的滑板使滑板的大孔与锁盒的大孔同心，将连接板用2-M8 螺栓及螺母与锁盒组立在一起press spring till to have concentric circle with that hole, use 2-M8 screw bolt and screw lock connector with Latch.5.将挂钩紧固在桁梁的合适位置上；如图 /prepare well the hang6.用M10 内六角螺栓连接挂钩及连接板，并用扳手扭紧；如图/ screw it7.将锁盒按前面讲述的方式继续安装，如图/ Connect the hang and the screen panel by the latch8.取下一个单元屏将其扣在上一个锁盒里面，如图Connect two cabinets by the latch 9.重复上一个动作将所需的单元屏组立，如图All the cabinets connection are the same , see the pictures f10.第二、三、四、五、六列的屏体安装均依第一列的安装方式进行，安装后如图；四．接线方式：电源输出/Power output 信号输出 Signal output 信号输入 Signal input 电源输入/Power input电源线Power cale 信号线(signal cable 信号串接在相邻的屏里signal connect between each column 电源进线 power input 信号进线 signal input 电源进线power input 电源进线 power input 电源进线 power input 电源进线 power input 电源进线 power input。

显示屏L E D屏安装方法图解Hessen was revised in January 2021LED显示屏安装方法图解显示屏安装方法根据具体情况有所不同，一般的显示屏以吊装和挂装最常见。

安装的标准以美观和客户满意为准。

室内显示屏安装方式图解：（常用）1)挂装（贴墙装）1.墙体要求是实墙体或悬挂处有混凝土梁。

2.有些网点的水泥墙用木工板包进去了。

所以屏幕可以固定在木工板上。

固定的时候可以用长一点的自攻螺丝透过屏幕的铝合金框钉在木工板上。

再把显示屏背面的挂装孔位对准螺丝，挂在螺丝上面。

3．空心砖或简易隔档均不适此安装方法。

2)吊装1.此安装方式必须要有适合安装的地点，如上方有横梁或过梁、吊筋等能够固定的物品。

2.安装时，用不锈钢管装饰，不锈钢管里面穿铁丝或者钢丝绳固定显示屏，和在房梁处固定。

网线和电源线都穿在不锈钢管里面，使安装更美观。

3)镶嵌式LED显示屏，镶嵌到预留好的开孔（洞）里面安装环境、使用工具和固定方法：1、大理石墙/水泥墙：用冲击钻和水泥钻头在墙上开孔，然后塞进胶塞用螺丝固定住。

2、木板墙：用麻花钻开孔，木牙螺丝固定。

3、不锈钢墙：用麻花钻打孔，一般不锈钢里会有木板的，可以直接用长螺丝固定住.安装注意事项：①、安装前的检查：确定显示屏电源线接紧固后，再开通电源，确认显示屏汉字朝上，几号显示屏挂在对应的几号窗口上。

②、连接电源线：接电源线时，安全第一，有插座的情况下，直接插插座。

如果直接连接电源线，必须关掉对应的电源闸。

手工连接电源线时，先动其中一根线，再动另一根线。

切勿两根线同时作业。

③、电的负荷：如果窗口屏超过 6 块时，应选择以一条2×2 电源线带 6 块屏的安装方式。

需要甲方有电工配合。

④、安装后，培训网点工作人员每天下班时如何将屏关掉。

LED显示屏安装步骤：
1，首先将切割好的型材拼接，也就是组装好显示屏的外框。

市场上通用型材无非方形、圆形，但组装方法是一样的。

2，把外框架组装完毕，将单元板摆放于框架内（注意框架的正反面，有槽的一面是正面），这时候安装背条的位置是相当准确的，避免错一根而改全部的麻烦，如下图所示：
3，背条固定完毕，将框架移开，安装磁铁，下图所示：
4，固定好单元板
5，连接好排线、上下电源线
6，固定好电源和控制卡
7，电源与单元板接线，注意正负极，建议使用SVV2*1.0软芯线，也就是1平方双股软芯线
8，控制卡与单元板排线连接（特别重要），连接之前请仔细看明白为止，屏未固定在墙上，这是最关键一步，可以先通过测试按钮检查屏安装是否正确。
