LED显示屏安装步骤：

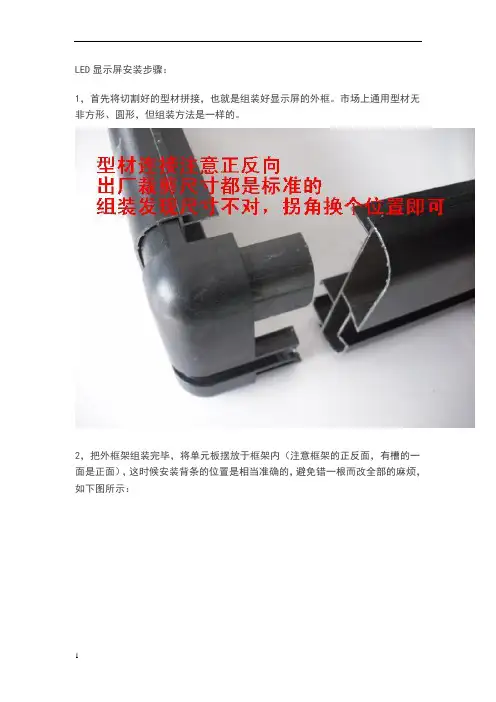

1，首先将切割好的型材拼接，也就是组装好显示屏的外框。

市场上通用型材无非方形、圆形，但组装方法是一样的。

2，把外框架组装完毕，将单元板摆放于框架内（注意框架的正反面，有槽的一面是正面），这时候安装背条的位置是相当准确的，避免错一根而改全部的麻烦，如下图所示：
3，背条固定完毕，将框架移开，安装磁铁，下图所示：
4，固定好单元板
5，连接好排线、上下电源线
6，固定好电源和控制卡
7，电源与单元板接线，注意正负极，建议使用SVV2*软芯线，也就是1平方双股软芯线
8，控制卡与单元板排线连接（特别重要），连接之前请仔细看明白为止，屏未固定在墙上，这是最关键一步，可以先通过测试按钮检查屏安装是否正确。

图解LED单色室外屏的组装LED单色室外屏的组装其实无论室内屏还是室外屏其显示原理和组装方法都是一样的，只不过室内屏的单元板和室外屏的模组样式不同而已。

我们还是先来看一下室内屏单元板和室外屏模组的式样下面是一个1米长0.25米高的门头LED大条屏组装过程它由Φ5 128*32点模组组成，每块模组可显示16x16点阵汉字2行，每行8个字或显示32x32点阵汉字1行，每行4个字效果图如下图控制卡：该卡支持64点高的LED条屏，多语言支持，可以显示任意字体和GIF动画，为店铺门头LED屏招牌横幅提供专业，高可靠，低成本的解决方案。

操作简单，效果丰富。

应用：6/32点高户内外条屏，64点高户内条屏，64点高小型户内LED屏特点：控制点数：最大1024x32点双色，1/16扫最大1024x64单色，1024x32双色，512x64双色，1/8 扫最大1024x32单色，512x32双色1/4 扫最大512x32单色，256x32双色.扫描方式：1/16 1/8 1/4扫.参数更改：串口发送，无跳线设计.显示效果：支持任意大小各种字体和图片，GIF动画.运动效果：多种，GIF动画.输出接口：16PIN 08接口.扫描控制：硬件，频率可调.储存容量：FLASH 4Mbit 无需电池，掉电保存.通讯方式：RS232/RS485 / USB .支持组网250个屏联网.软件语言：中文，英文，多国语言支持调试安装：快速简易安装和调试.工作环境：温度-20 到+ 80电源及功率计算：LED屏的功率一般取决于单元板的595数量，全亮1个595的最大功率为0.4A。

数一下单元板上面595的数量就可以计算出功率的。

如果屏只是显示文字，1个595的功率0.2A内。

由于现在很多的电源的最大输出功率并没有标称那么大，也很少出现全亮的情况，所以最大功率等于标称功率基本就OK。

当然功率选大一点有好处。

这里推荐使用铁壳的LED专用5V电源。

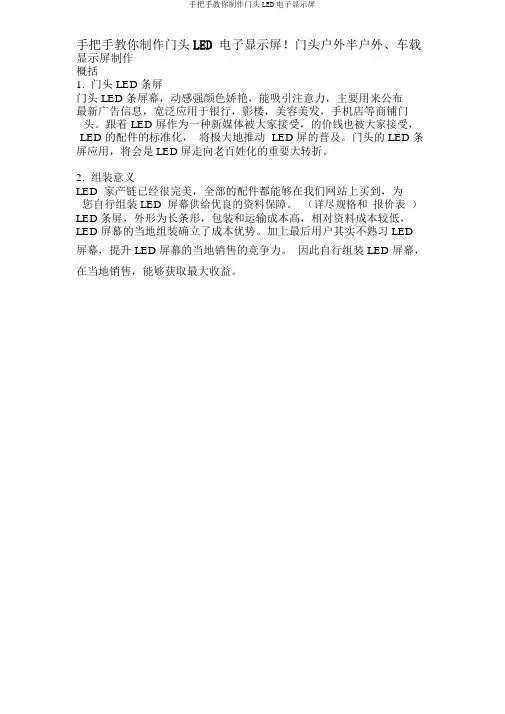

手把手教你制作门头LED 电子显示屏！门头户外半户外、车载显示屏制作概括1.门头 LED 条屏门头 LED 条屏幕，动感强颜色娇艳，能吸引注意力，主要用来公布最新广告信息，宽泛应用于银行，影楼，美容美发，手机店等商铺门头。

跟着 LED 屏作为一种新媒体被大家接受，的价钱也被大家接受，LED 的配件的标准化，将极大地推动 LED 屏的普及。

门头的 LED 条屏应用，将会是LED 屏走向老百姓化的重要大转折。

___ 2.组装意义LED 家产链已经很完美，全部的配件都能够在我们网站上买到，为您自行组装LED 屏幕供给优良的资料保障。

（详尽规格和报价表）LED 条屏，外形为长条形，包装和运输成本高，相对资料成本较低，LED 屏幕的当地组装确立了成本优势。

加上最后用户其实不熟习LED屏幕，提升 LED 屏幕的当地销售的竞争力。

因此自行组装 LED 屏幕，在当地销售，能够获取最大收益。

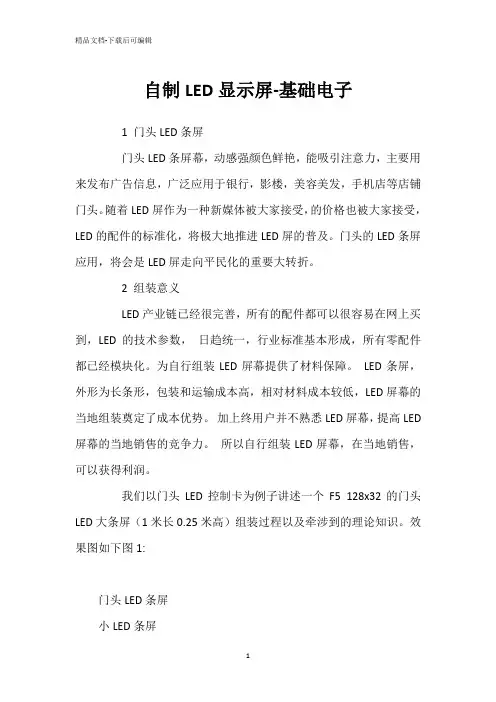

我们以门头 LED 控制卡为例子叙述一个F5 128x32 的门头 LED 大条屏（1 米长 0.25 米高）组装过程以及波及到的理论知识。

成效图以下图:LED 条屏幕的分类 :LED 横幅条屏幕的构成和小LED 条屏幕是同样的，都是由单元板，电源，控制卡，连线构成。

这里侧重说明与小LED 条屏幕的差别。

重复的观点或许不理解的地方请认真阅读<手把手教你组装LED 条屏幕 >门头 LED 条屏小 LED 条屏对应教程<教你组装门头 LED 条屏 ><手把手教你组装LED 条屏幕 >屏幕环境户内 ,半户外，户外户内 ,半户外应用处合门头横幅，招牌店面，柜台亮度超高亮度，可否在阳光下观看高亮度密度（点距）30mm/20mm/15mm/12mm/10mm/7.6mm7.62mm/4.75mm/4mm屏幕大小长度超出 15 米高度超出 0.5 米 1.95m x 0.12m分辨率512x32 / 1024x64256x16 128x32字体随意16x16 点简体宋LOGO 和图片支持不支持扫描1/16 1/8 1/41/16控制卡门头 LED 控制卡低成本 LED 条屏控制卡单元板：门头 LED 条屏常用的单元板，依据亮度，点距，几分几扫描，来分类。

责任编辑：锐凌光电访问量：497LED显示屏根据应用领域不同，分为多种安装方式，有：固定安装、租赁吊装、球场围栏安装。

下面我们将为大家介绍较为常见的6种LED显示屏安装方式：LED显示屏安装方法LED显示屏根据用户使用环境不同，分为多种安装方式，有：壁挂式、悬臂式、镶嵌式、立柱式、站立式、楼顶式、移动式、球场围栏式、租赁吊装式、弧形式等多种安装方式。

以下是LED显示屏多种安装方式图文详解：1、壁挂式安装方式LED显示屏壁挂式安装1）此安装方式通常用于户内或者半户外2）屏体显示面积小，一般不留维修通道空间，整屏取下进行维修，或者做成折叠一体式框架3）屏体面积稍大一些，一般采用前维护设计（即正面维护设计，通常采用列拼装方式）2、立柱式安装方式LED显示屏立柱式安装单立柱与双立柱安装立柱式安装方式有多种，一般作户外广告使用，以下：1）单立柱安装方式：适用于小屏应用2）双立柱安装方式：适用于大屏应用3）封闭式维护通道：适用于简易箱体4）敞开式维护通道：适用于标准箱体3、悬臂式安装方式LED显示屏悬壁式安装1）此方式多用于户内以及半户外2）一般用于通道、走廊入口处，也有车站、火车站、地铁口入口处等3）有用于公路、铁路、高速公路上作交通诱导使用4）屏体设计一般采用一体柜设计，或者吊装结构设计4、悬挂式安装方式LED显示屏悬挂式安装此安装方式与悬臂式安装方式大同小异，应用都一样，屏体采用一体柜设计方案，适用于室内、半户外屏体5、镶嵌式安装方式LED显示屏镶嵌式安装1）整个显示屏体嵌入墙体，显示平面与墙面在同一水平面2）采用简易箱体设计3）一般采用前维护（正面维护设计）4）此安装方式，户内、户外都使用，但一般应用与小点距且显示面积不大的屏体5）一般多用于大厦门口、大楼大厅等6、站立式安装方式LED显示屏站立式安装LED显示屏落地式安装1）一般采用一体柜设计，也有分列式组合设计2）适用于户内小点距规格屏体3）一般显示面积小4）主要典型应用LEDTV设计7、楼顶式安装方式LED显示屏楼顶式安装1）此安装方式抗风力是个关键2）一般带有倾斜角度安装，或者模组采用斜8°设计3）多用于户外广告显示8、足球场围栏式安装方式LED显示屏足球场安装用于足球场四周一圈围栏广告显示屏体视角可随支撑架斜度调节而调整采用软硅胶面罩设计，并且采用软弧顶设计，以免运动碰撞受伤9、租赁吊装方式LED显示屏租赁吊装屏的尺寸按普通屏确定。

LED显示屏的组装技巧(doc 17页)1. LED电子显示屏概述LED是英文Light Emitting Diode（发光二极管）的缩写，LED电子显示屏作为新的媒体，运动的发光图文，更容易吸引人的注意力，信息量大，随时更新，有着非常好的广告和告示效果。

LED屏比霓虹灯更加简单，容易安装和使用，效果变化更多，可以随时更新内容，是很好的户内外发视觉媒体。

LED屏幕属于高科技电子产品，价格比较高，以前集中在政府和单位中使用。

技术不断进步，价格不断降低，组装和维护更加简单。

小型的LED显示屏，因为价格便宜，安装和使用简单，漫漫被大众接受，逐步走进大小店铺，应用更加大众化，逐步开始普及。

2. 显示屏应用：2.1. 广告应用---新媒体，新效果，新业务LED显示屏幕作为新的媒体，也是新型的装饰材料，可以嵌入到很多室外装饰当中，使装饰更加富有动价格高，当批量向LED屏幕供应商采购的时候，成本和价格不好控制。

最终用户并不熟悉LED屏幕，需要供应商的提供安装和维护的服务，所以自行组装LED 屏幕，在当地销售，可以获得最大利润。

举例：组装1个128x16点的单红的半户外LED屏幕，通过连接PC串口更新屏幕的内容3.1. 屏幕的组成先让大家了解一下LED显示屏构成，模组，电源，控制卡，连线模组正面模组背面开关电源和 LED显示屏控制卡（每样配件的图片）3.1.1. 模组模组是LED的显示核心部件之一，模组的好坏，直接影响到显示效果的。

模组由LED灯珠，驱动芯片和PCB 电路板，面罩组成。

驱动芯片主要是74HC59574HC245/244 74HC138 4953。

半户外显示屏常用的模组规格有：参数：PH10;点距10mm 32点宽x16点高，1/4扫户外亮度。

单红参数解释：发光点距离 10mm ----根据观看者的距离选择，半户外一般选择10㎜模组大小：32x16---最常用的模组，最容易买到，价格也最便宜。

1/4扫：模组的控制方式。

ＬＥＤ显示屏组装图解
一般显示屏配件分５种：单元板，电源，控制卡，背条（龙骨），边框
1，首先将切割好的型材拼接，也就是组装好显示屏的外框。

市场上通用型材无非方形、圆形，但组装方法是一样的。

2，把外框架组装完毕，将单元板摆放于框架内（注意框架的正反面，有槽的一面是正面），这时候安装背条的位置是相当准确的，避免错一根而改全部的麻烦，如下图所示：
3，背条固定完毕，注意了北条固定好之后，一定要检查单元板上的电路板是否有铁屑，如果有清理干净，否则会造成单元板短路，死灯或常亮，将框架移开，安装磁铁，下图所示：
4，固定好单元板
5，连接好排线、上下电源线
6，固定好电源和控制卡
7，电源与单元板接线，注意正负极，用多粗的线根据你所用的电源数为准，一般ＬＥＤ显示屏电源一个功率是２００Ｗ，如果两个电源４００Ｗ建议使用SVV2*1.0软芯纯铜线，也就是1平方双股软芯纯铜线
8，控制卡与单元板排线连接（特别重要），连接之前请仔细看明白为止，屏未固定在墙上，这是最关键一步，可以先通过测试按钮检查屏安装是否正确
此时屏基本上就连接好了，用万能表（数字）测一下每个电源（５Ｖ）输出是否短路，如果有，检查排除，然后就可以通电测试，大功告成！。

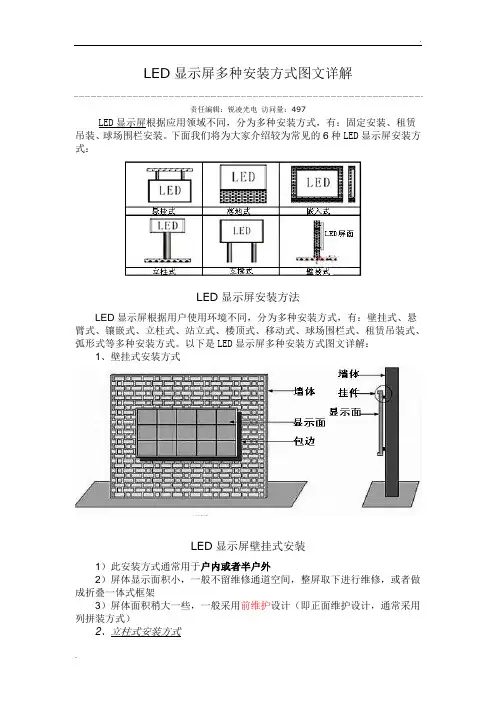

LED显示屏多种安装方式图文详解责任编辑：锐凌光电访问量：497LED显示屏根据应用领域不同，分为多种安装方式，有：固定安装、租赁吊装、球场围栏安装。

下面我们将为大家介绍较为常见的6种LED显示屏安装方式：LED显示屏安装方法LED显示屏根据用户使用环境不同，分为多种安装方式，有：壁挂式、悬臂式、镶嵌式、立柱式、站立式、楼顶式、移动式、球场围栏式、租赁吊装式、弧形式等多种安装方式。

以下是LED显示屏多种安装方式图文详解：1、壁挂式安装方式LED显示屏壁挂式安装1）此安装方式通常用于户内或者半户外2）屏体显示面积小，一般不留维修通道空间，整屏取下进行维修，或者做成折叠一体式框架3）屏体面积稍大一些，一般采用前维护设计（即正面维护设计，通常采用列拼装方式）2、立柱式安装方式LED显示屏立柱式安装单立柱与双立柱安装立柱式安装方式有多种，一般作户外广告使用，以下：1）单立柱安装方式：适用于小屏应用2）双立柱安装方式：适用于大屏应用3）封闭式维护通道：适用于简易箱体4）敞开式维护通道：适用于标准箱体3、悬臂式安装方式LED显示屏悬壁式安装1）此方式多用于户内以及半户外2）一般用于通道、走廊入口处，也有车站、火车站、地铁口入口处等3）有用于公路、铁路、高速公路上作交通诱导使用4）屏体设计一般采用一体柜设计，或者吊装结构设计4、悬挂式安装方式LED显示屏悬挂式安装此安装方式与悬臂式安装方式大同小异，应用都一样，屏体采用一体柜设计方案，适用于室内、半户外屏体5、镶嵌式安装方式LED显示屏镶嵌式安装1）整个显示屏体嵌入墙体，显示平面与墙面在同一水平面2）采用简易箱体设计3）一般采用前维护（正面维护设计）4）此安装方式，户内、户外都使用，但一般应用与小点距且显示面积不大的屏体5）一般多用于大厦门口、大楼大厅等6、站立式安装方式LED显示屏站立式安装LED显示屏落地式安装1）一般采用一体柜设计，也有分列式组合设计2）适用于户内小点距规格屏体3）一般显示面积小4）主要典型应用LEDTV设计7、楼顶式安装方式LED显示屏楼顶式安装1）此安装方式抗风力是个关键2）一般带有倾斜角度安装，或者模组采用斜8°设计3）多用于户外广告显示8、足球场围栏式安装方式LED显示屏足球场安装用于足球场四周一圈围栏广告显示屏体视角可随支撑架斜度调节而调整采用软硅胶面罩设计，并且采用软弧顶设计，以免运动碰撞受伤9、租赁吊装方式LED显示屏租赁吊装屏的尺寸按普通屏确定。

LED显示屏安装规范_图文（精）P18 窗帘屏安装规范PH18 curtain LED screen installation direction 一．屏体组装零件清单(components list ： 1.单元屏－主箱体 ( cabinet 屏体侧面(side view 2.配件( parts 屏体侧面(side view 屏体正面 (front view 连接板 (connect board M10 内六角螺栓 (M10 inner hexagon screw 锁盒 (Latch电源线Power cable 信号线Data cable 挂钩（客户自配）Pothook (Prepare by buyers 二．现场安装辅助要求installation spot assistant instruction： 1.吊梁，用于持屏用/ hanging beam 桁梁The beam 2.或钢架结构，用于持屏用。

Or the other hanging structure just like the iron structure , which can hang the screen is ok 三．安装步骤/ installation process： 1.将以上零件备齐/prepare well the components mentioned above； 2.拧下连接板上的 M8 螺栓及螺母（备用），如图 /Take off M8 screw and screw bolt from connect board3.依次将锁盒扣在屏体的定位座上；如图Please lock them on the screen , follow the picture 定位座的支撑轴通过按压此处的滑板，使定位座的支撑轴穿过锁盒，此时滑板自动复位,（包括在内）By press this ,lock it Orientation backshaft4.将连接板锁在锁盒上，如图 lock the connector board 通过按压此处的滑板使滑板的大孔与锁盒的大孔同心，将连接板用2-M8 螺栓及螺母与锁盒组立在一起press spring till to have concentric circle with that hole, use 2-M8 screw bolt and screw lock connector with Latch.5.将挂钩紧固在桁梁的合适位置上；如图 /prepare well the hang6.用M10 内六角螺栓连接挂钩及连接板，并用扳手扭紧；如图/ screw it7.将锁盒按前面讲述的方式继续安装，如图/ Connect the hang and the screen panel by the latch8.取下一个单元屏将其扣在上一个锁盒里面，如图Connect two cabinets by the latch 9.重复上一个动作将所需的单元屏组立，如图All the cabinets connection are the same , see the pictures f10.第二、三、四、五、六列的屏体安装均依第一列的安装方式进行，安装后如图；四．接线方式：电源输出/Power output 信号输出 Signal output 信号输入 Signal input 电源输入/Power input电源线Power cale 信号线(signal cable 信号串接在相邻的屏里signal connect between each column 电源进线 power input 信号进线 signal input 电源进线power input 电源进线 power input 电源进线 power input 电源进线 power input 电源进线 power input。

LED显示屏的组装技巧(doc 17页)1. LED电子显示屏概述LED是英文Light Emitting Diode（发光二极管）的缩写，LED电子显示屏作为新的媒体，运动的发光图文，更容易吸引人的注意力，信息量大，随时更新，有着非常好的广告和告示效果。

LED屏比霓虹灯更加简单，容易安装和使用，效果变化更多，可以随时更新内容，是很好的户内外发视觉媒体。

LED屏幕属于高科技电子产品，价格比较高，以前集中在政府和单位中使用。

技术不断进步，价格不断降低，组装和维护更加简单。

小型的LED显示屏，因为价格便宜，安装和使用简单，漫漫被大众接受，逐步走进大小店铺，应用更加大众化，逐步开始普及。

2. 显示屏应用：2.1. 广告应用---新媒体，新效果，新业务LED显示屏幕作为新的媒体，也是新型的装饰材料，可以嵌入到很多室外装饰当中，使装饰更加富有动模组是LED的显示核心部件之一，模组的好坏，直接影响到显示效果的。

模组由LED灯珠，驱动芯片和PCB 电路板，面罩组成。

驱动芯片主要是74HC59574HC245/244 74HC138 4953。

半户外显示屏常用的模组规格有：参数：PH10;点距10mm 32点宽x16点高，1/4扫户外亮度。

单红参数解释：发光点距离 10mm ----根据观看者的距离选择，半户外一般选择10㎜模组大小：32x16---最常用的模组，最容易买到，价格也最便宜。

1/4扫：模组的控制方式。

户外亮度：指LED发光点的亮度，户外亮度适合白天日照的环境。

颜色：单红，最常用，价格也最便宜。

如果你想做一个128x16点的屏幕，只需要用4个模组串接起来就可以了。

3.1.2. 电源一般使用的是开关电源，220V输入，5V直流输出。

需要指出，由于LED显示屏幕属于精密电子设备，所以要采用开关电源，不能采用变压器。

对于1个单红色户外32x16的模组，全亮的时候，电流为3.3A。

推理出，128x16单色的屏幕全亮的时候，电流为13.2A。

LED显示屏安装步骤：
1，首先将切割好的型材拼接，也就是组装好显示屏的外框。

市场上通用型材无非方形、圆形，但组装方法是一样的。

2，把外框架组装完毕，将单元板摆放于框架内（注意框架的正反面，有槽的一面是正面），这时候安装背条的位置是相当准确的，避免错一根而改全部的麻烦，如下图所示：
3，背条固定完毕，将框架移开，安装磁铁，下图所示：
4，固定好单元板
5，连接好排线、上下电源线
6，固定好电源和控制卡
7，电源与单元板接线，注意正负极，建议使用SVV2*1.0软芯线，也就是1平方双股软芯线
8，控制卡与单元板排线连接（特别重要），连接之前请仔细看明白为止，屏未固定在墙上，这是最关键一步，可以先通过测试按钮检查屏安装是否正确。

LED显示屏钢结构以及安装简易图1.屏体背面钢结构2.框架部分：3.框架侧边，没有包边的4.安装箱体5.框架结构图6.整体背面7.显示屏正面对于户外LED显示屏来说，由于是在户外使用。

所以必然的要和普通的室内LED显示屏区别对待。

户外LED显示屏安装要求上也和普通的室内LED不一样。

在安装上必须要在细节上做好。

不然很有可能带来麻烦。

户外LED显示屏安装六个主意事项：1．显示屏及建筑物上安装避雷装置。

显示屏主体和外壳保持良好接地，接地电阻小于3欧姆，使雷电引起的大电流及时泄放；显示屏可能会受到雷电引起的强电强磁袭击2．LED显示屏本身的防水措施屏体及屏体与建筑的结合部必须严格防水防漏；屏体要有良好的排水措施，一旦发生积水能顺利排放；注意防水、防潮。

显示屏安装在户外，经常日晒雨淋，风吹尘盖，工作环境恶劣。

电子设备被淋湿或严重受潮会引起短路甚至起火，引发故障甚至火灾，造成损失；3．电路芯片选择选用工作温度在-40℃～80℃之间的工业级集成电路芯片，防止冬季温度过低使显示屏不能启动。

4．安装通风设备降温，使屏体内部温度在-10℃～40℃之间。

屏体背后上方安装轴流风机排出热量；显示屏工作时本身就要产生一定的热量，如果环境温度过高而散热又不良，集成电路可能工作不正常，甚至被烧毁，从而使显示系统无法正常工作；5．必须选用超高亮度发光二极管为了保证在环境光强烈的情况下远距离可视，必须选用超高亮度发光二极管；增加对比度.受众面宽，视距要求远、视野要求广；环境光变化大，特别是可能受到阳光直射。

6．显示介质选用新型广视角管视角宽阔，色彩纯正，一致协调,寿命超过10万小时显示介质的外封装为目前最流行的带遮沿方形筒体，硅胶密封，无金属化装配；其外型精致美观，坚固耐用，具有防阳光直射、防尘、防水、防高温、防电路短路五防特点。

户外LED显示屏的安装注意事项涉及到产品以后的使用和安全，必须要严格对待认真的对待起来。

LED显示屏安装步骤：
1，首先将切割好的型材拼接，也就是组装好显示屏的外框。

市场上通用型材无非方形、圆形，但组装方法是一样的。

2，把外框架组装完毕，将单元板摆放于框架内（注意框架的正反面，有槽的一面是正面），这时候安装背条的位置是相当准确的，避免错一根而改全部的麻烦，如下图所示：
3，背条固定完毕，将框架移开，安装磁铁，下图所示：
4，固定好单元板
5，连接好排线、上下电源线
6，固定好电源和控制卡
7，电源与单元板接线，注意正负极，建议使用SVV2*1.0软芯线，也就是1平方双股软芯线
8，控制卡与单元板排线连接（特别重要），连接之前请仔细看明白为止，屏未固定在墙上，这是最关键一步，可以先通过测试按钮检查屏安装是否正确。

感谢您使用本公司LED产品，下面是LED显示屏（半户外）安装步骤：
1，首先将切割好的型材拼接，也就是组装好显示屏的外框。

市场上通用型材无非方形、圆形，但组装方法是一样的。

2，把外框架组装完毕，将单元板摆放于框架内（注意框架的正反面，有槽的一面是正面），这时候安装背条的位置是相当准确的，避免错一根而改全部的麻烦，如下图所示：
3，背条固定完毕，将框架移开，安装磁铁，下图所示：
4，固定好单元板
5，连接好排线、上下电源线
6，固定好电源和控制卡
7，电源与单元板接线，注意正负极，建议使用SVV2*1.0软芯线，也就是1平方双股软芯线
8，控制卡与单元板排线连接（特别重要），连接之前请仔细看明白为止，屏未固定在墙上，这是最关键一步，可以先通过测试按钮检查屏安装是否正确
9，数据线（短距离一般用超5类网线就可以）正常一般用串口2、3、5交叉线，也有平行线，软件光盘上一般都有接线说明。

LED显示屏模组安装成整屏步骤详解文章来源：锐凌光电人气：17分布时间：2017-03-31【S M L】很多人在安装LED显示屏时，为了节约成本，都会选择买边框、模组、排线、电源、控制卡等材料来自己组装成LED显示屏，那么如何把一块块模组组装成一整块大的LED屏幕，并且正常使用呢？LED显示屏厂家小编为您详解磁吸条屏安装步骤。

先算一下尺寸：单元板用的是P5的全彩模组尺寸为320*160mm，长15块，高12块，这块彩屏共用180块模组。

320*15＝4800mm，160*12＝1920mm，净面积为4800mm*1920mm各加10mm的余头（除去包不锈钢用去2mm，最后板的接缝为5-8mm。

上下的余头可以留到上面从正面看看不到），边框尺寸为4810mm*1930mm。

P5室内模组长尺寸320mmP5室内模组宽尺寸160mmP5室内模组背面一、首先做边框从市场上买4*4的方钢4根2*2的4根（6米长），先用4*4的方钢做一个田字架，大边框的尺寸为4850mm*1970mm，因为小边框内的尺寸才是装屏的尺寸，方钢为40mm，所以是这个尺寸。

焊的时候用钢角尺尽可能的焊好90度角。

中间那个尺寸不重要。

田字架做好后，开始在上面焊小方钢，小方钢的内部尺寸为4810mm*1930mm四角及中部用剩下的4*4方钢切成小段焊上去方便包不锈钢。

4*4和2*2方钢方通焊接方通焊接1方通焊接2方通焊接3方通焊接4小连框做好后开始焊背条，前两块用板量着焊，找到尺寸后一直往下焊就行了。

背条是40mm宽的，长度为1980mm左右，两头能够着好焊就行。

焊好后的边框（照的是背面）边框就可以拿到大厅内安装了。

墙顶部做好两个角钢挂钩。

焊接背条方钢背条把焊接好的方钢固定在墙上二、装电源、控制卡、模组架子挂好后，四周留10mm的空隙，因为室内屏不能做成加风扇的箱体框，只有靠这10mm的空隙简单通风了。

装电源的时候先接好两条成品电源线，5V输出一定要看好正负极，如果接反电源输出线的话，电源线、模组当时就冒烟，如果还连控制卡的话卡也烧了。
