gb218612008机动车安全技术检验项目和方法1号修改单.doc

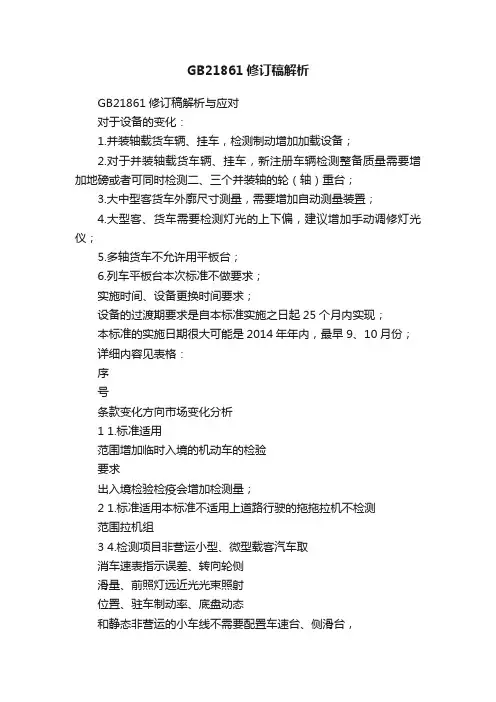

GB21861修订稿解析GB21861修订稿解析与应对对于设备的变化：1.并装轴载货车辆、挂车，检测制动增加加载设备；2.对于并装轴载货车辆、挂车，新注册车辆检测整备质量需要增加地磅或者可同时检测二、三个并装轴的轮（轴）重台；3.大中型客货车外廓尺寸测量，需要增加自动测量装置；4.大型客、货车需要检测灯光的上下偏，建议增加手动调修灯光仪；5.多轴货车不允许用平板台；6.列车平板台本次标准不做要求；实施时间、设备更换时间要求；设备的过渡期要求是自本标准实施之日起25个月内实现；本标准的实施日期很大可能是2014年年内，最早9、10月份；详细内容见表格：序号条款变化方向市场变化分析1 1.标准适用范围增加临时入境的机动车的检验要求出入境检验检疫会增加检测量；2 1.标准适用本标准不适用上道路行驶的拖拖拉机不检测范围拉机组3 4.检测项目非营运小型、微型载客汽车取消车速表指示误差、转向轮侧滑量、前照灯远近光光束照射位置、驻车制动率、底盘动态和静态非营运的小车线不需要配置车速台、侧滑台，灯光仪只需要远光光强检测仪、可以不做地沟和配置底检小键盘，但要做外检，但是检测营运车辆还是需要车速台、侧滑台、远近光检测仪；4 4.检测项目；5.2检验方法；其他类型载客汽车、载货汽车、专项作业车、挂车、正三轮摩托车增加外廓尺寸检测；特别指出大中型客货车应使用自动测量装置；人工检测均需要检测过程需要全程录像，自动检测需要拍照（车身正面、侧面完整的测量照片）；外廓尺寸自动检测仪属于强制检测设备，大力推广抢占先机；增加硬盘录像机和摄像机；5 6.检测项目；载货汽车、专项作业车、挂车、三轮汽车需要测轴距外廓尺寸自动检测仪建议增加轴距测试功能6 4.检测项目3轴及3轴以上载货汽车、专项作业车、挂车采用加载的方式测试加载行车制动制动率加载检测制动属于强制项目,需要研发、销售加载设备；但客车可以参与平板检测；7 4.检测项目3轴及3轴以上载货汽车、专项作业车、正三轮摩托车注册登记检测增加整备质量检测3轴及3轴以上载货汽车、专项作业车可以考虑采用地磅或者可以同时检测三个并装轴的轮（轴）重台方式检测；注意只针对新注册车检测；研发、销售地磅；8 4.检测项目除列车外，车辆检测前需要联网查询车辆事故/违法信息联网查询车辆事故/违法信息变为开发的端口，可以给客户增值服务，如自动提醒车辆事故/违法信息;9 5.1.3机动车安全技术检验机构要求；7.2检验合格处理；7.3检验不合格处理；机动车安全技术检验机构应按照GB/T26765和GA XX《机动车安全技术检验监管系统通用技术条件》的要求建设检验相关信息系统，确保接入相关监管系统；汽车安全技术检验机构应配备远程信息传输、视频监控、专用打印机等设施，用于远程监管和核发检验合格标志。

GA ××××—××××1GB21861—2008机动车安全技术检验项目和方法Items and methods of power-driven vehicles safety technology inspection2008-05-26发布 2009-06-01实施中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会中华人民共和国国家标准发 布ICS 43.180R 80目次前言 (1)引言 (1)1 范围 (1)2 规范性引用文件 (1)3 术语和定义 (1)4 检验方式和检验项目 (1)5 检验流程和对送检机动车的基本要求 (4)6 车辆唯一性认定 (4)7 联网查询 (5)8 线外检验 (6)9 线内检验 (9)10 路试检验 (13)11 二、三轮机动车检验的补充说明 (13)12检验结果审核和检验报告处置 (14)13检验报告签发与资料收存 (14)附录A（规范性附录）主要特征和技术参数 (1)附录B（规范性附录）车辆外观检查、底盘动态检验和车辆底盘检验检验项目 (2)附录C（规范性附录）二、三轮机动车人工检验项目 (5)附录D（规范性附录）制动性能参数计算方法 (6)附录E（规范性附录）机动车安全技术检验记录单（人工检验部分） (7)附录F（规范性附录）机动车安全技术检验报告 (1)附录G（规范性附录）二、三轮机动车安全技术检验记录单（人工检验部分） (1)附录H（规范性附录）二、三轮机动车安全技术检验记录单 (1)参考文献 (1)前言本标准第4章的4.1~4.3、第6章、第12章的12.1~12.4及附录A、附录B、附录C、附录D为强制性，其余均为推荐性。

本标准附录A、附录B、附录C、附录D、附录E、附录F、附录G、附录H为规范性附录。

本标准由中华人民共和国公安部提出。

本标准由公安部道路交通管理标准化技术委员会归口。

实验室名称（盖章）申报时间年月日地址邮编联系人电话/传真E-mail计量认证证书号审查验收（授权）证书号序号项目名称原标准名称及编号变更后的标准名称及编号变更的主要内容1 机动车(四轮及四轮以上) (安检1号/平板线) GB21861-2008《机动车安全技术检验项目和方法》GB21861-2014《机动车安全技术检验项目和方法》GB21861－2014《机动车安全技术检验项目和方法》完全代替GB21861－2008《机动车安全技术检验项目和方法》，将于2015年3月1日起实施。

(1) 轮（轴）重同上同上主要变化内容见附表1(2) 前轴制动率同上同上主要变化内容见附表1(3) 前轴制动不平衡率同上同上主要变化内容见附表1(4) 后轴制动率同上同上主要变化内容见附表1(5) 后轴制动不平衡率同上同上主要变化内容见附表1(6) 前轴车轮阻滞率同上同上主要变化内容见附表1(7) 后轴车轮阻滞率同上同上主要变化内容见附表1(8) 整车制动率同上同上主要变化内容见附表1(9) 驻车制动率同上同上主要变化内容见附表1(10) 制动协调时间同上同上主要变化内容见附表1(11) 车速表指示误差同上同上主要变化内容见附表1(12) 转向轮横向侧滑量同上同上主要变化内容见附表1 (13) 前照灯远光光束发光强度同上同上主要变化内容见附表1 (14) 前照灯远光光束中心上下偏移量同上同上主要变化内容见附表1 (15) 前照灯远光光束中心左右偏移量同上同上主要变化内容见附表1 (16) 前照灯近光光束明暗截止线转角折点位置（上下）同上同上主要变化内容见附表1(17) 前照灯近光光束明暗截止线转角折点位置（左右）同上同上主要变化内容见附表1 (18) 车辆底盘检查同上同上主要变化内容见附表11 机动车(四轮及四轮以上) (安GB21861-2008《机动车安全技术检验项目GB21861-2014《机动车安全技术检验项目和方GB21861－2014《机动车安全技术检验项目和方法》完全代替GB21861－2008《机动车安全技术检验项目和方法》，将于2015年3月1日检2号/滚筒线) 和方法》法》起实施。

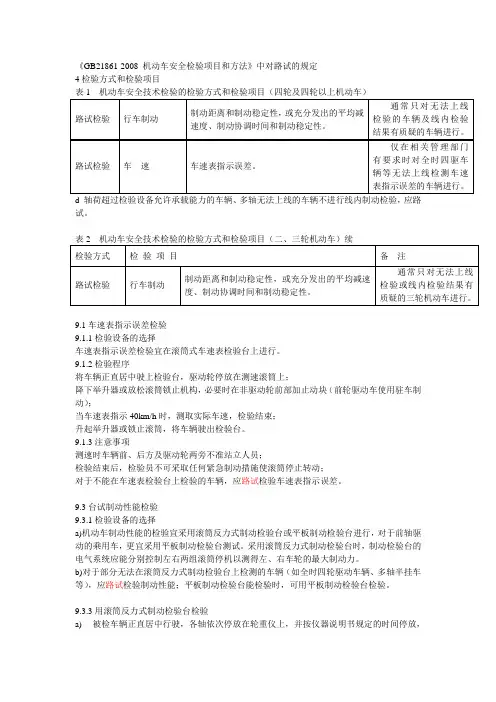

《GB21861-2008 机动车安全检验项目和方法》中对路试的规定4检验方式和检验项目d 轴荷超过检验设备允许承载能力的车辆、多轴无法上线的车辆不进行线内制动检验，应路试。

表2 机动车安全技术检验的检验方式和检验项目（二、三轮机动车）续9.1车速表指示误差检验9.1.1检验设备的选择车速表指示误差检验宜在滚筒式车速表检验台上进行。

9.1.2检验程序将车辆正直居中驶上检验台，驱动轮停放在测速滚筒上；降下举升器或放松滚筒锁止机构，必要时在非驱动轮前部加止动块（前轮驱动车使用驻车制动）；当车速表指示40km/h时，测取实际车速，检验结束；升起举升器或锁止滚筒，将车辆驶出检验台。

9.1.3注意事项测速时车辆前、后方及驱动轮两旁不准站立人员；检验结束后，检验员不可采取任何紧急制动措施使滚筒停止转动；对于不能在车速表检验台上检验的车辆，应路试检验车速表指示误差。

9.3台试制动性能检验9.3.1检验设备的选择a)机动车制动性能的检验宜采用滚筒反力式制动检验台或平板制动检验台进行，对于前轴驱动的乘用车，更宜采用平板制动检验台测试。

采用滚筒反力式制动检验台时，制动检验台的电气系统应能分别控制左右两组滚筒停机以测得左、右车轮的最大制动力。

b)对于部分无法在滚筒反力式制动检验台上检测的车辆（如全时四轮驱动车辆、多轴半挂车等），应路试检验制动性能；平板制动检验台能检验时，可用平板制动检验台检验。

9.3.3用滚筒反力式制动检验台检验a) 被检车辆正直居中行驶，各轴依次停放在轮重仪上，并按仪器说明书规定的时间停放，分别测出静态轮荷（轮重、制动分列式）；b) 被检车辆正直居中行驶，将被测试车轮停放在滚筒上，变速器置于空档；c) 起动滚筒电机，在2s后开始采样并保持足够的采样时间（5s），测取采样过程的平均值作为阻滞力。

按附录D.1规定计算各车轮的阻滞力百分比；d) 检验员按显示屏指示在5s～8s内（或按厂家规定的速率）将制动踏板逐渐踩到底（对气压制动车辆）或踩到制动性能检验时规定的制动踏板力，测得左、右车轮制动力增长全过程的数值及左、右车轮最大制动力，并依次测试各车轴；对驻车制动轴，操纵驻车制动操纵装置，测得驻车制动力数值。

G B机动车安全技术检验项目和方法TPMK standardization office【 TPMK5AB- TPMK08- TPMK2C- TPMK18】ICS 43.180机动车安全技术检验项目和方法Items and methods of power-driven vehicles safety technology inspection目次前言.................................................................. 引言..................................................................1 范围..................................................................2 规范性引用文件........................................................3 术语和定义............................................................4 检验方式和检验项目....................................................5 检验流程和对送检机动车的基本要求 .....................................6 车辆唯一性认定........................................................7 联网查询..............................................................8 线外检验..............................................................9 线内检验..............................................................10 路试检验 (13)11 二、三轮机动车检验的补充说明 ........................................12 检验结果审核和检验报告处置 ..........................................13 检验报告签发与资料收存 (14)附录A（规范性附录）主要特征和技术参数 .............................. 附录B（规范性附录）车辆外观检查、底盘动态检验和车辆底盘检验检验项目...................................................................... 附录C（规范性附录）二、三轮机动车人工检验项目 ...................... 附录D（规范性附录）制动性能参数计算方法 ............................ 附录E（规范性附录）机动车安全技术检验记录单（人工检验部分） ........ 附录F（规范性附录）机动车安全技术检验报告 ......................... 附录G（规范性附录）二、三轮机动车安全技术检验记录单（人工检验部分）附录H（规范性附录）二、三轮机动车安全技术检验报告 .................. 参考文献................................................................前言本标准第4章的4.1~4.3、第6章、第12章的12.1~12.4及附录A、附录B、附录C、附录D为强制性，其余均为推荐性。

常用检测标准清单机动车安全技术检验1.《机动车运行安全技术条件》 GB 7258-20122.《机动车安全技术检验项目和方法》 GB 21861-2008及其第1号修改单3.《道路车辆外廓尺寸、轴荷及质量限值》 GB 1589-20044.《点燃式发动机汽车排气污染物排放限值及测量方法（双怠速法及简易工况法）》GB 18285-20055.《车用压燃式发动机和压燃式发动机汽车排气烟度排放限值及测量方法》 GB 3847-20056.《农用运输车自由加速烟度排放限值及测量方法》GB 18322-2002工况法检测地方标准1.《在用点燃式发动机轻型汽车稳态工况法排气污染物排放限值》 DB 61/439-20082.《在用压燃式发动机汽车加载减速法排气烟度排放限值》DB 61/440-2008摩托车尾气检测标准1.《摩托车和轻便车摩托车排气污染物排放限值及测量方法（双怠速法）》 GB 14621-20112.《摩托车和轻便摩托车排气烟度排放限值及测量方法》GB 19758-2005汽车综合性能检测1.《机动车运行安全技术条件》 GB 7258-20122.《营运车辆综合性能要求和检验方法》 GB 18565-20013.《道路车辆外廓尺寸、轴荷及质量限值》 GB 1589-20044.《汽车动力性台架实验方法和评价指标》GB/T 18276-20005.《点燃式发动机汽车排气污染物排放限值及测量方法（双怠速法及简易工况法）》GB 18285-20056.《车用压燃式发动机和压燃式发动机汽车排气烟度排放限值及测量方法》 GB 3847-20057.《农用运输车自由加速烟度排放限值及测量方法》GB 18322-2002法律法规：1.《中华人民共和国道路交通安全法》2.《机动车安全技术检验机构监督管理办法》（总局121号令）3.《机动车安全技术检验机构检验资格许可技术条件》（国质检监[2009]521号）。

丰都县全生机动车检测有限公司GB21861-2008《机动车安全技术检验项目和方法》1-8部分培训考题姓名：____________ 考试日期：_____________一、填空1、对机动车的号牌号码、车辆类型、品牌/型号、颜色、发动机号码、车辆识别代号（或整车出厂编号）及主要特征和技术参数进行核查，核对车辆识别代号（或整车出厂编号）的拓印膜，以确认送检机动车的唯一性。

2、在行驶状态下，定性地判断送检机动车的转向系、传动系、制动系、仪表和指示器是否符合运行安全要求。

3、车辆唯一性认定工作中的主要特征及技术参数认定宜结合车辆外观检查和车辆底盘检查进行。

检查时常用的设备和工具主要有：长度测量工具（钢卷尺、钢直尺等）、铅锤、照明器具及称重设备。

4、车辆外观检查时常用的设备和工具主要有：轮胎气压表、轮胎花纹深度计、透光率计、长度测量工具、手锤、铁钩及照明器具。

5、检查机动车设置的喇叭是否具有连续发声功能，工作是否可靠，必要时应用声级计测量其喇叭声级是否符合规定。

6、对2005年2月1日起注册登记的总质量不小于12000kg 的货车和总质量大于3500kg的挂车，检查其后部车身反光标识的粘贴技术规范及车身反光标识材料的式样（颜色、宽度等）是否符合相关标准的规定；对2005年2月1日起注册登记的车长不小于10m的货车和总质量大于3500kg的挂车，检查其侧面车身反光标识的粘贴技术规范及车身反光标识材料的式样是否符合相关规定；必要时应使用量具测量相关尺寸参数。

二、判断题。

1、在用车检验时，送检人不需提供送检机动车的机动车行驶证和有效的机动车第三者责任强制保险凭证。

（错）2、应联网查询送检机动车是否发生过交通事故及涉及尚未处理完毕的道路交通安全违法行为。

（对）3、对发生过交通事故的送检机动车，应根据交通事故时送检机动车的损伤部位和损伤情况确定需重点检查的部位和项目。

（对）4、注册登记检验时，可以不记录汽车是否在前风窗玻璃右上角粘贴有符合规定的整车3C标志。

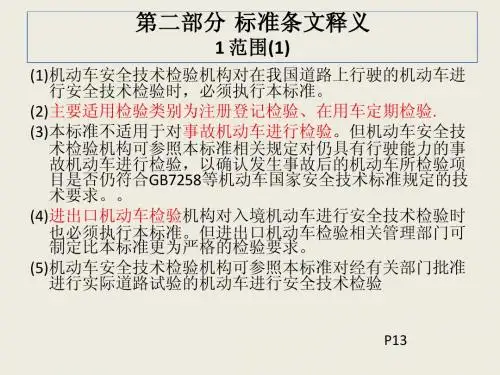

机动车安全技术检验项目与方法1 范围本标准规定了机动车安全技术检验的检验项目、检验方法、检验要求与检验结果处置。

本标准适用于机动车安全技术检验机构对机动车进行安全技术检验。

本标准也适用于出入境检验检疫机构对入境机动车进行安全技术检验。

经批准进行实际道路试验的机动车与临时入境的机动车,可参照本标准进行安全技术检验。

本标准不适用于拖拉机运输机组等上道路行驶的拖拉机的安全技术检验。

2 规范性引用文件下列文件对于本文件的应用就是必不可少的。

凡就是注日期的引用文件,仅所注日期的版本适用于本文件。

凡就是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。

GB 1589 道路车辆外廓尺寸、轴荷及质量限值GB 4785 汽车及挂车外部照明与光信号装置的安装规定GB 7258-2012 机动车运行安全技术条件GB 11567、1 汽车与挂车侧面防护要求GB 11567、2 汽车与挂车后下部防护要求GB 13094 客车结构安全要求GB 13392 道路运输危险货物车辆标志GB 16735 道路车辆车辆识别代号(VIN)GB 18986 轻型客车结构安全要求GB 19151 机动车用三角警告牌GB 20300 道路运输爆炸品与剧毒化学品车辆安全技术条件GB 24315 校车标识GB 24407 专用校车安全技术条件GB 25990 车辆尾部标志板GB/T 3730、2 道路车辆质量词汇与代码GB/T 3730、3 汽车与挂车的术语及其定义车辆尺寸GB/T 17676 天然气汽车与液化石油气汽车标志GB/T 19056 汽车行驶记录仪GB/T 26765 机动车安全技术检验业务信息系统及联网规范GA 36 中华人民共与国机动车号牌GA 802 机动车术语类型与定义GA 804 机动车号牌专用固封装置GA 1186 机动车安全技术检验监管系统通用技术条件3 术语与定义GB 7258与GA 802确立的以及下列术语与定义适用于本文件。

机动车安全技术检验项目和方法ICS FORMTEXT 43.180 FORMTEXT R 80 中华人民共和国国家标准 GB FORMTEXT 21861 ―2014 FORMTEXT 代替GB 21861-2008 FORMTEXT 机动车安全技术检验项目和方法 FORMTEXT Items and methods of motor vehicles safety technology inspection 2014 - 12 - 22发布 2015 - 03 - 01实施GB 21861―2014 PAGE \* MERGEFORMAT II 目次TOC \h \z \t”前言、引言标题,1,参考文献、索引标题,1,章标题,1,参考文献,1,附录标识,1” \* MERGEFORMAT HYPERLINK \l “_Toc392667597”前言PAGEREF _Toc392667597 \h II HYPERLINK \l “_Toc392667598”引言PAGEREF _Toc392667598 \h IV HYPERLINK \l “_Toc392667599” 1范围PAGEREF _Toc392667599 \h 1 HYPERLINK \l “_Toc392667600” 2规范性引用文件PAGEREF _Toc392667600 \h 1 HYPERLINK \l “_Toc392667601” 3术语和定义PAGEREF _Toc392667601 \h 1 HYPERLINK \l “_Toc392667602” 4检验项目 PAGEREF _Toc392667602 \h 2 HYPERLINK \l “_Toc392667603” 5检验方法PAGEREF _Toc392667603 \h 5 HYPERLINK \l “_Toc392667604” 6检验要求PAGEREF _Toc392667604 \h 8 HYPERLINK \l “_Toc392667605” 7检验结果处置 PAGEREF _Toc392667605 \h 18HYPERLINK \l “_Toc392667606” 8标准实施的过渡期要求 PAGEREF _Toc392667606 \h 18 HYPERLINK \l “_Toc392667607”附录A（规范性附录）外廓尺寸测量PAGEREF _Toc392667607 \h 19 HYPERLINK \l “_Toc392667608”附录B（规范性附录）整备质量测量PAGEREF _Toc392667608 \h 21 HYPERLINK \l “_Toc392667609”附录C（规范性附录）制动性能检验PAGEREF _Toc392667609 \h 22 HYPERLINK \l “_Toc392667610”附录D（规范性附录）前照灯检验PAGEREF _Toc392667610 \h 25 HYPERLINK \l “_Toc392667611”附录E（规范性附录）车速表指示误差检验 PAGEREF _Toc392667611 \h 27 HYPERLINK \l “_Toc392667612”附录F（规范性附录）转向轮横向侧滑量检验PAGEREF _Toc392667612 \h 28 HYPERLINK \l “_Toc392667613”附录G（规范性附录）机动车安全技术检验报告（式样） PAGEREF _Toc392667613 \h 29 HYPERLINK \l “_Toc392667614”附录H（规范性附录）机动车安全技术检验表（人工检验部分）PAGEREF _Toc392667614 \h 31 HYPERLINK \l “_Toc392667615”附录I（规范性附录）机动车安全技术检验表（仪器设备检验部分）PAGEREF _Toc392667615 \h 33 HYPERLINK \l “_Toc392667616”参考文献PAGEREF _Toc392667616 \h 36 前言本标准中第4章、第6章、第7章为强制性的，其余为推荐性的。

机动车安全技术检验项目和方法1 范围本标准规定了机动车安全技术检验的检验项目、检验方法、检验要求和检验结果处置.本标准适用于机动车安全技术检验机构对机动车进行安全技术检验。

本标准也适用于出入境检验检疫机构对入境机动车进行安全技术检验。

经批准进行实际道路试验的机动车和临时入境的机动车，可参照本标准进行安全技术检验.本标准不适用于拖拉机运输机组等上道路行驶的拖拉机的安全技术检验.2 规范性引用文件下列文件对于本文件的应用是必不可少的。

凡是注日期的引用文件，仅所注日期的版本适用于本文件。

凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件.GB 1589 道路车辆外廓尺寸、轴荷及质量限值GB 4785 汽车及挂车外部照明和光信号装置的安装规定GB 7258—2012 机动车运行安全技术条件GB 11567.1 汽车和挂车侧面防护要求GB 11567。

2 汽车和挂车后下部防护要求GB 13094 客车结构安全要求GB 13392 道路运输危险货物车辆标志GB 16735 道路车辆车辆识别代号(VIN）GB 18986 轻型客车结构安全要求GB 19151 机动车用三角警告牌GB 20300 道路运输爆炸品和剧毒化学品车辆安全技术条件GB 24315 校车标识GB 24407 专用校车安全技术条件GB 25990 车辆尾部标志板GB/T 3730.2 道路车辆质量词汇和代码GB/T 3730.3 汽车和挂车的术语及其定义车辆尺寸GB/T 17676 天然气汽车和液化石油气汽车标志GB/T 19056 汽车行驶记录仪GB/T 26765 机动车安全技术检验业务信息系统及联网规范GA 36 中华人民共和国机动车号牌GA 802 机动车术语类型和定义GA 804 机动车号牌专用固封装置GA 1186 机动车安全技术检验监管系统通用技术条件3 术语和定义GB 7258和GA 802确立的以及下列术语和定义适用于本文件。

内容提纲1.标准修订的背景2.标准修订的主要原则3.标准修订的主要内容4.标准要点解读5.标准实施的准备工作标准修订的背景（1）技术层面的背景（2）管理层面的背景①质检总局、公安部、国家认可委《关于加强机动车安全技术检验机构管理有关工作的通知》（国质检监联函[2005]39号）②质检总局、公安部《关于进一步加强机动车安全技术检验机构和机动车安全技术检验工作监管的通知》（国质检监联[2010]126号）③质检总局、公安部、国家认可委《关于进一步加强机动车安全技术检验机构资质许可和监管工作的通知》（国质检监联[2011]179号）④《关于进一步严格大中型客货车检验及驾驶人审验工作的通知》（公交管[2012]357号）⑤《关于严格货车和挂车登记检验管理工作的通知》（公交管[2013]153号）⑥公安部、质检总局《关于加强和改进机动车检验工作的意见》（公交管[2014]138号）⑦《关于贯彻实施<关于加强和改进机动车检验工作的意见>的通知》（公交管[2014]219号）（3）管理文件主要精神①严格大中型客货车安全技术检验，车辆管理所要严格按照《机动车运行安全技术条件》（GB7258）等国家标准，加强对大中型客货车检验监管工作。

大中型客货车重点检验轮胎磨损状态、座位数、配备安全带、安全锤、灭火器和安装卫星定位装置等；大中型货车重点检验外廓尺寸、粘贴车身反光标识、安装侧后部防护装置等。

对大中型客货车存在非法改装、加装，不按规定安装配备安全设施，不予通过检验。

②严格货车注册登记查验，各地在办理货车注册登记时，要严格执行《机动车登记规定》、《机动车登记工作规范》和《机动车运行安全技术条件》（GB7258-2012）等国家标准，做到：车辆外廓尺寸必查，侧后部防护装置必查，车身反光标识必查，公告与合格证技术参数必查。

对货车和挂车超长、超宽、超高，未列入《公告》，非法改装或加装，车厢为可伸缩结构，安全防护装置等不符合国家标准的，一律不得办理注册登记。
