1薄腹梁和桁架结构解析

桁架结构知识点总结桁架结构是一种由单个杆件组成的网格结构，通常用于支撑大型建筑物的屋顶或桥梁。

桁架结构可以提供高强度和稳定性，同时减少结构重量，使其成为一种常用的建筑结构形式。

在本文中，我们将总结桁架结构的几个关键知识点，包括其历史发展、结构特点、应用范围以及设计与分析方法。

历史发展桁架结构的使用可以追溯到古代。

古希腊和古罗马时期的建筑中就大量采用了桁架结构，例如位于古希腊的建筑物如帕台农神庙和雅典卫城，以及古罗马的建筑物如科洛塞姆剧院和科尔纳凯斯市场。

这些古老建筑物的桁架结构在没有计算机辅助的情况下，通过石头和混凝土的组合，实现了强大的支撑力和耐久性。

随着工业革命的到来，钢结构和铝合金等新材料的发展推动了桁架结构的进一步发展。

这些新材料的出现使得桁架结构的设计更加灵活多变，可以用于更多类型的建筑和工程项目中。

20世纪初，诸如埃菲尔铁塔和美国纽约市的大都会大厦等建筑物的成功建造，更是进一步提升了桁架结构在现代建筑中的地位。

结构特点桁架结构的一个显著特点是其由相对较轻的杆件构成的网格结构。

这种结构形式使得桁架具有很高的强度和刚度，能够在不需要大量材料的情况下承受大跨度的荷载。

桁架结构的另一个特点是它的几何形状相对简单，因此在生产和安装时更容易实现。

桁架结构还具有较好的抗震性能和减震能力，这在地震频繁的地区尤为重要。

桁架结构通过其网格形式的分布，能够有效地分散和吸收地震时的能量，从而保护建筑物和其内部设施免受地震的破坏。

应用范围桁架结构广泛应用于建筑、桥梁、体育场馆和工业厂房等领域。

在建筑方面，桁架结构通常用于大跨度建筑的屋顶，如机场、展览馆和体育馆等。

桁架结构还广泛应用于桥梁工程中，例如在悬索桥、拱桥和梁桥等类型的桥梁中，都可以看到桁架结构的身影。

在体育场馆方面，桁架结构能够实现无柱式大跨度的设计，以满足大型活动场所的需求。

此外，在工业厂房中，桁架结构常用于支撑大型设备和机械，有效地利用了空间并提高了生产效率。

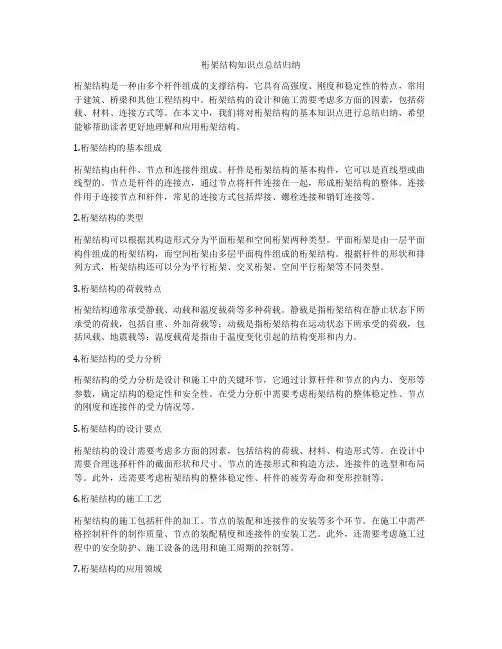

桁架结构知识点总结归纳桁架结构是一种由多个杆件组成的支撑结构，它具有高强度、刚度和稳定性的特点，常用于建筑、桥梁和其他工程结构中。

桁架结构的设计和施工需要考虑多方面的因素，包括荷载、材料、连接方式等。

在本文中，我们将对桁架结构的基本知识点进行总结归纳，希望能够帮助读者更好地理解和应用桁架结构。

1.桁架结构的基本组成桁架结构由杆件、节点和连接件组成。

杆件是桁架结构的基本构件，它可以是直线型或曲线型的。

节点是杆件的连接点，通过节点将杆件连接在一起，形成桁架结构的整体。

连接件用于连接节点和杆件，常见的连接方式包括焊接、螺栓连接和销钉连接等。

2.桁架结构的类型桁架结构可以根据其构造形式分为平面桁架和空间桁架两种类型。

平面桁架是由一层平面构件组成的桁架结构，而空间桁架由多层平面构件组成的桁架结构。

根据杆件的形状和排列方式，桁架结构还可以分为平行桁架、交叉桁架、空间平行桁架等不同类型。

3.桁架结构的荷载特点桁架结构通常承受静载、动载和温度载荷等多种荷载。

静载是指桁架结构在静止状态下所承受的荷载，包括自重、外加荷载等；动载是指桁架结构在运动状态下所承受的荷载，包括风载、地震载等；温度载荷是指由于温度变化引起的结构变形和内力。

4.桁架结构的受力分析桁架结构的受力分析是设计和施工中的关键环节，它通过计算杆件和节点的内力、变形等参数，确定结构的稳定性和安全性。

在受力分析中需要考虑桁架结构的整体稳定性、节点的刚度和连接件的受力情况等。

5.桁架结构的设计要点桁架结构的设计需要考虑多方面的因素，包括结构的荷载、材料、构造形式等。

在设计中需要合理选择杆件的截面形状和尺寸、节点的连接形式和构造方法、连接件的选型和布局等。

此外，还需要考虑桁架结构的整体稳定性、杆件的疲劳寿命和变形控制等。

6.桁架结构的施工工艺桁架结构的施工包括杆件的加工、节点的装配和连接件的安装等多个环节。

在施工中需严格控制杆件的制作质量、节点的装配精度和连接件的安装工艺。

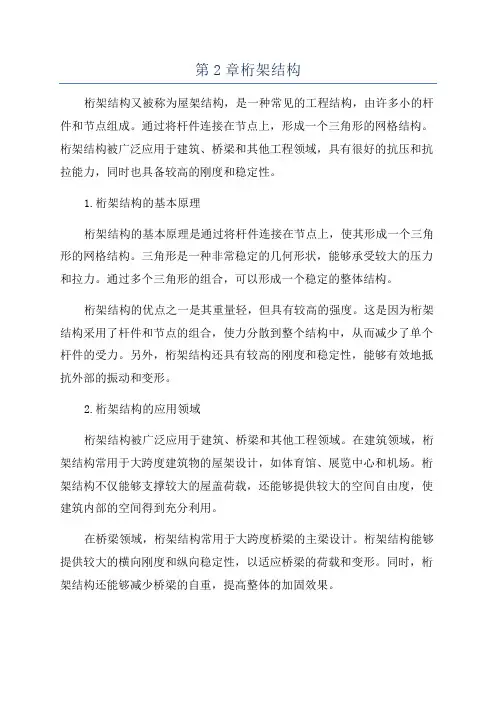

第2章桁架结构桁架结构又被称为屋架结构，是一种常见的工程结构，由许多小的杆件和节点组成。

通过将杆件连接在节点上，形成一个三角形的网格结构。

桁架结构被广泛应用于建筑、桥梁和其他工程领域，具有很好的抗压和抗拉能力，同时也具备较高的刚度和稳定性。

1.桁架结构的基本原理桁架结构的基本原理是通过将杆件连接在节点上，使其形成一个三角形的网格结构。

三角形是一种非常稳定的几何形状，能够承受较大的压力和拉力。

通过多个三角形的组合，可以形成一个稳定的整体结构。

桁架结构的优点之一是其重量轻，但具有较高的强度。

这是因为桁架结构采用了杆件和节点的组合，使力分散到整个结构中，从而减少了单个杆件的受力。

另外，桁架结构还具有较高的刚度和稳定性，能够有效地抵抗外部的振动和变形。

2.桁架结构的应用领域桁架结构被广泛应用于建筑、桥梁和其他工程领域。

在建筑领域，桁架结构常用于大跨度建筑物的屋架设计，如体育馆、展览中心和机场。

桁架结构不仅能够支撑较大的屋盖荷载，还能够提供较大的空间自由度，使建筑内部的空间得到充分利用。

在桥梁领域，桁架结构常用于大跨度桥梁的主梁设计。

桁架结构能够提供较大的横向刚度和纵向稳定性，以适应桥梁的荷载和变形。

同时，桁架结构还能够减少桥梁的自重，提高整体的加固效果。

此外，桁架结构还可以应用于塔架、煤矿井架、水泥工厂、电力塔架等工程领域。

桁架结构在这些领域中能够提供稳定的支撑和强度，同时也能够减少工程材料的使用量，降低工程成本。

3.桁架结构设计的考虑因素在进行桁架结构设计时首先是荷载和受力分析。

需要确定桁架结构所承受的荷载类型和大小，并进行力学分析。

根据力学分析的结果，确定杆件和节点的尺寸和数量，以及连接方式。

其次是材料选择。

桁架结构的材料可以选择钢材、木材、混凝土等。

选择适当的材料需要考虑结构的强度、稳定性和耐腐蚀性等因素。

还需要考虑桁架结构的连接方式。

连接杆件和节点的方式有很多种，如焊接、螺栓连接等。

选择合适的连接方式需要考虑结构的刚度和稳定性，以及施工和维修的便利性。

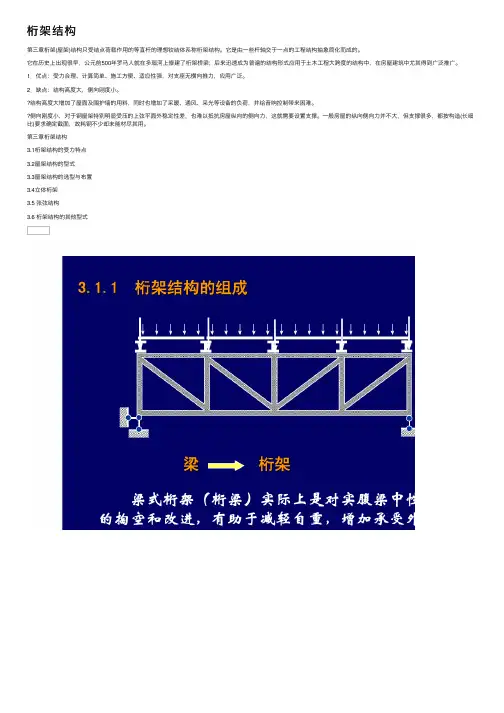

桁架结构第三章桁架(屋架)结构只受结点荷载作⽤的等直杆的理想铰结体系称桁架结构。

它是由⼀些杆轴交于⼀点的⼯程结构抽象简化⽽成的。

它在历史上出现很早，公元前500年罗马⼈就在多瑙河上修建了桁架桥梁；后来迅速成为普遍的结构形式应⽤于⼟⽊⼯程⼤跨度的结构中，在房屋建筑中尤其得到⼴泛推⼴。

1．优点：受⼒合理、计算简单、施⼯⽅便、适应性强，对⽀座⽆横向推⼒，应⽤⼴泛。

2．缺点：结构⾼度⼤，侧向刚度⼩。

结构⾼度⼤增加了屋⾯及围护墙的⽤料，同时也增加了采暖、通风、采光等设备的负荷，并给⾳响控制带来困难。

侧向刚度⼩，对于钢屋架特别明显受压的上弦平⾯外稳定性差，也难以抵抗房屋纵向的侧向⼒，这就需要设置⽀撑。

⼀般房屋的纵向侧向⼒并不⼤，但⽀撑很多，都按构造(长细⽐)要求确定截⾯，故耗钢不少却未能材尽其⽤。

第三章桁架结构3.1桁架结构的受⼒特点3.2屋架结构的型式3.3屋架结构的选型与布置3.4⽴体桁架3.5 张弦结构3.6 桁架结构的其他型式桁架的受⼒与梁的区别1、上弦受压、下弦受拉，形成⼒偶来平衡外荷载所产⽣的弯矩。

2、由斜腹杆轴⼒中的竖向分量来平衡外荷载所产⽣的剪⼒。

3、桁架结构中，各杆单元均为轴向受拉或轴向受压构件，使材料的强度可以得到充分的发挥。

主桁架（1）直杆：组成桁架的所有各杆都是直杆，所有各杆的中⼼线(轴线)都在同⼀平⾯内，这⼀平⾯称为桁架的中⼼平⾯。

⽊材――榫接、钉连接钢桁架――焊接或螺栓连接3.1.2桁架结构计算的假定（2）节点均为铰节点：桁架的杆件与杆件相连接的节点均为铰接节点。

钢筋混凝⼟――刚性连接严格地说，钢桁架和钢筋混凝⼟桁架都应该按刚架结构计算，各杆件除承受轴⼒外还承受弯矩的作⽤。

但进⼀步的理论分析和⼯程实践经验表明，上述杆件内的弯矩所产⽣的应⼒很⼩，只要在节点构造上采取适当的措施，该应⼒对结构或构件不会造成危害，故⼀般计算中桁架结构节点均按铰接处理。

3.1.2桁架结构计算的假定（2）节点均为铰节点：桁架的杆件与杆件相连接的节点均为铰接节点。

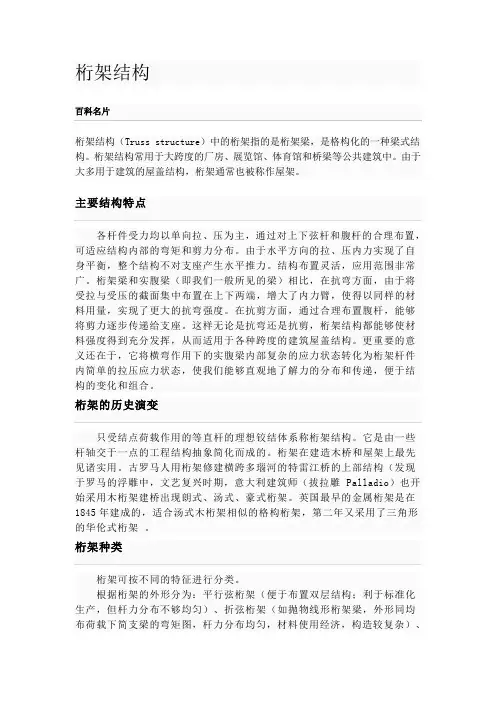

桁架结构桁架结构（Truss structure）中的桁架指的是桁架梁，是格构化的一种梁式结构。

桁架结构常用于大跨度的厂房、展览馆、体育馆和桥梁等公共建筑中。

由于大多用于建筑的屋盖结构，桁架通常也被称作屋架。

各杆件受力均以单向拉、压为主，通过对上下弦杆和腹杆的合理布置，可适应结构内部的弯矩和剪力分布。

由于水平方向的拉、压内力实现了自身平衡，整个结构不对支座产生水平推力。

结构布置灵活，应用范围非常广。

桁架梁和实腹梁（即我们一般所见的梁）相比，在抗弯方面，由于将受拉与受压的截面集中布置在上下两端，增大了内力臂，使得以同样的材料用量，实现了更大的抗弯强度。

在抗剪方面，通过合理布置腹杆，能够将剪力逐步传递给支座。

这样无论是抗弯还是抗剪，桁架结构都能够使材料强度得到充分发挥，从而适用于各种跨度的建筑屋盖结构。

更重要的意义还在于，它将横弯作用下的实腹梁内部复杂的应力状态转化为桁架杆件内简单的拉压应力状态，使我们能够直观地了解力的分布和传递，便于结构的变化和组合。

桁架的历史演变只受结点荷载作用的等直杆的理想铰结体系称桁架结构。

它是由一些杆轴交于一点的工程结构抽象简化而成的。

桁架在建造木桥和屋架上最先见诸实用。

古罗马人用桁架修建横跨多瑙河的特雷江桥的上部结构（发现于罗马的浮雕中，文艺复兴时期，意大利建筑师（拔拉雕 Palladio）也开始采用木桁架建桥出现朗式、汤式、豪式桁架。

英国最早的金属桁架是在1845年建成的，适合汤式木桁架相似的格构桁架，第二年又采用了三角形的华伦式桁架。

桁架种类桁架可按不同的特征进行分类。

根据桁架的外形分为：平行弦桁架（便于布置双层结构；利于标准化生产，但杆力分布不够均匀）、折弦桁架（如抛物线形桁架梁，外形同均布荷载下简支梁的弯矩图，杆力分布均匀，材料使用经济，构造较复杂）、三角形桁架（杆力分布更不均匀，构造布置困难，但斜面符合屋顶排水需要）。

以桁架几何组成方式分：简单桁架（由一个基本铰结三角形依次增加二元体组成）、联合桁架（由几个简单桁架按几何不变体系的简单组成规则联合组成）、复杂桁架（不同于前两种的其它静定桁架）（图示）。

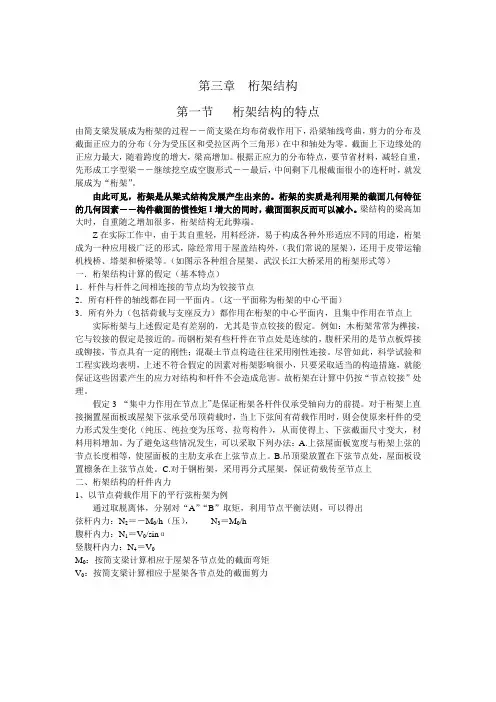

第三章桁架结构第一节桁架结构的特点由简支梁发展成为桁架的过程――简支梁在均布荷载作用下，沿梁轴线弯曲，剪力的分布及截面正应力的分布（分为受压区和受拉区两个三角形）在中和轴处为零。

截面上下边缘处的正应力最大，随着跨度的增大，梁高增加。

根据正应力的分布特点，要节省材料，减轻自重，先形成工字型梁――继续挖空成空腹形式――最后，中间剩下几根截面很小的连杆时，就发展成为“桁架”。

由此可见，桁架是从梁式结构发展产生出来的。

桁架的实质是利用梁的截面几何特征的几何因素――构件截面的惯性矩I增大的同时，截面面积反而可以减小。

梁结构的梁高加大时，自重随之增加很多，桁架结构无此弊端。

Z在实际工作中，由于其自重轻，用料经济，易于构成各种外形适应不同的用途，桁架成为一种应用极广泛的形式，除经常用于屋盖结构外，（我们常说的屋架），还用于皮带运输机栈桥、塔架和桥梁等。

（如图示各种组合屋架、武汉长江大桥采用的桁架形式等）一．桁架结构计算的假定（基本特点）1．杆件与杆件之间相连接的节点均为铰接节点2．所有杆件的轴线都在同一平面内。

（这一平面称为桁架的中心平面）3．所有外力（包括荷载与支座反力）都作用在桁架的中心平面内，且集中作用在节点上实际桁架与上述假定是有差别的，尤其是节点铰接的假定。

例如：木桁架常常为榫接，它与铰接的假定是接近的。

而钢桁架有些杆件在节点处是连续的，腹杆采用的是节点板焊接或铆接，节点具有一定的刚性；混凝土节点构造往往采用刚性连接。

尽管如此，科学试验和工程实践均表明，上述不符合假定的因素对桁架影响很小，只要采取适当的构造措施，就能保证这些因素产生的应力对结构和杆件不会造成危害。

故桁架在计算中仍按“节点铰接”处理。

假定3 “集中力作用在节点上”是保证桁架各杆件仅承受轴向力的前提。

对于桁架上直接搁置屋面板或屋架下弦承受吊顶荷载时，当上下弦间有荷载作用时，则会使原来杆件的受力形式发生变化（纯压、纯拉变为压弯、拉弯构件），从而使得上、下弦截面尺寸变大，材料用料增加。

桁架结构简介桁架结构是一种常见的工程结构，它由多个直线构件和节点连接而成，形成了一个稳定的三维网格结构。

桁架结构具有高强度、轻质化和刚性好的特点，被广泛应用于建筑、航空航天、桥梁和舞台等领域。

桁架结构的构件一般由杆件组成，杆件可以是钢管、铝合金或碳纤维等材料制成。

这些材料具有高强度和轻质化的特点，能够承受较大的荷载，并且相对于传统的实体结构而言，重量更轻，从而减小了对基础的要求，降低了建筑物的自重。

桁架结构的节点是连接杆件的重要部分，它起到了固定和传递力的作用。

节点一般采用焊接、螺栓连接或铆接等方式进行固定，以确保整个结构的稳定性和刚性。

在节点处，杆件之间通常呈现出三角形的形状，这是因为三角形结构具有良好的稳定性和刚性，能够有效地分散荷载，提高结构的承载能力。

桁架结构的设计和分析需要考虑多种因素，包括结构的荷载、变形和稳定性等。

在设计过程中，工程师需要根据具体的使用要求和环境条件，选择合适的材料和构件尺寸，以确保结构的安全可靠。

同时，还需要进行结构的强度、刚度和稳定性分析，以验证结构的设计是否满足要求。

桁架结构具有很多优点，首先是结构的高强度和刚性，能够承受较大的荷载。

其次是结构的轻质化，减小了结构的自重，降低了对基础的要求。

此外，桁架结构还具有灵活性，可以根据需要进行拆卸和重新组装，方便运输和安装。

在实际应用中，桁架结构被广泛应用于各种领域。

在建筑领域，它可以用于搭建大跨度的屋顶结构，如体育场馆、展览馆和机场候机楼等。

在航空航天领域，桁架结构可以用于制造飞机和火箭的机身和翼面等部件。

在桥梁领域，桁架结构可以用于搭建大跨度的桥梁，提高桥梁的承载能力和稳定性。

在舞台领域，桁架结构可以用于搭建舞台灯光和音响设备，为演出提供支撑和装饰。

桁架结构是一种高强度、轻质化和刚性好的工程结构，具有广泛的应用前景。

通过合理的设计和分析，桁架结构可以满足各种使用要求，并且在提高结构的承载能力和稳定性方面具有独特的优势。

桁架结构的力学行为分析桁架结构是一种由杆件和节点组成的稳定结构，在工程领域中广泛应用于梁柱、屋顶和桥梁等建筑物中。

本文将对桁架结构的力学行为进行详细分析，包括结构的受力特点、应力分布和刚度等方面。

1. 结构的受力特点桁架结构的受力特点主要体现在以下几个方面：1.1. 杆件受力均匀桁架结构中的杆件大多为轻型直杆，其受力状态主要为轴力和拉压力。

由于杆件在桁架结构中的布置相对均匀，因此受力分布也较为均匀。

1.2. 节点强度高桁架结构的节点处通常通过焊接或螺栓连接，这种连接方式使节点能够承受较大的拉压力。

同时，桁架结构中节点与杆件的连接方式也决定了整个结构的刚度和稳定性。

1.3. 桁架结构的自重轻由于桁架结构主要由轻型杆件组成，因此整个结构的自重相对较轻。

这一特点使得桁架结构在应用中能够减轻建筑物的荷载，提高结构的承载能力。

2. 应力分布桁架结构的应力分布主要受到加载方式和结构形状的影响。

通常情况下，桁架结构中的杆件受到轴力的作用，因此其应力分布呈现出一定的规律。

2.1. 拉压杆件的应力在桁架结构中，从支座到加载点的杆件一般会受到压力，而从加载点到支座的杆件则受到拉力。

这种受力方式决定了桁架结构中杆件的应力分布规律。

2.2. 杆件受力方向与应力分布根据桁架结构中杆件受力的方向不同，其应力分布也会有所变化。

一般来说，斜向杆件受力方向与应力分布较为均匀，而水平和垂直杆件受力方向则会导致应力集中。

3. 刚度桁架结构的刚度是指结构在受力作用下的形变大小。

刚度直接影响着结构的稳定性和抗震能力。

3.1. 刚度与杆件的直径和材料性质桁架结构的刚度与结构中杆件的直径和材料性质密切相关。

通常情况下，直径较大的杆件具有较高的刚度，而刚度较高的材料也可以有效提高整个结构的稳定性。

3.2. 刚性节点的影响桁架结构中刚性节点对整个结构的刚度有着重要的影响。

刚性节点的设置可以提高结构的刚度和稳定性，确保结构在受力时不会发生过大的形变。
