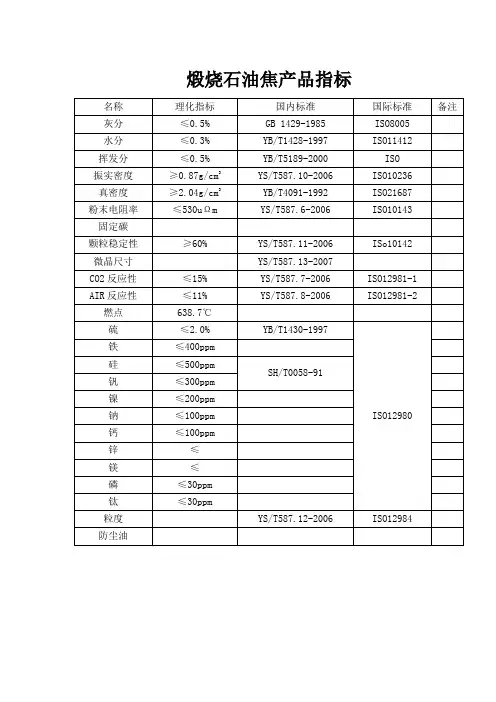

煅烧石油焦产品理化指标

煅烧石油焦石油焦是延迟焦化装置的原料油在高温下裂解生产轻质油品时的副产物油焦的产量约为原料油的25-30%。

其低位发热量约为煤的1.5-2倍，灰分含量不大于0.5%，挥发分约为11%左右，品质接近于无烟煤。

在炼钢用的石墨电极或制铝、制镁用的阳极糊（融熔电极）时，为使石油焦（生焦）适应要求，必须对生焦进行煅烧。

煅烧温度一般在1300℃左右，生焦不经锻烧可直接用于碳化钙作电石主料，生产碳化硅和碳化硼作研磨材料。

也可直接作为冶金工业鼓风炉用焦炭或高炉墙衬炭砖，也可作铸造工艺用致密焦等。

煅烧石油焦和煅后石油焦是一种东西吗？石油焦也叫生焦是不是可以简单的理解为煅烧之前的就是生焦。

煅烧炉主要有a：罐式煅烧炉B：回转窑煅烧炉C：电热煅烧炉原料：石油焦（生焦）工艺流程：原料储存--破碎输送--煅烧--冷却出炉--储存（滚筒收尘）罐式煅烧炉：耐火砖火墙传出的热量间接加热碳质原料优点：煅烧质量稳定，物料氧化损耗小，煅烧物料纯度高，挥发分可以充分利用，全炉热效率高缺点：施工期长，建设投资较大回转窑煅烧炉：燃烧气体和碳质物料接触而直接加热优点;造价低，修建速度快，生产力大，原料更换方便对原料适应性强，适用于煅烧各种碳质物料，便于实现机械化和自动化，物料损耗少，使用寿命长。

缺点：物料氧化烧损大，一般为10%左右；物料灰分易增加检修次数易多电煅煅烧炉：借助电能转化为热能进行加热，被煅烧物料同时起着电阻发热体的作用优点：操作连续方便自动化程度高煅烧温度高,缺点;燃烧过程中物料挥发分不能充分利用而被排放。

电容量生产能力小耗费电能物料氧化损耗大，煅烧质量不均匀和生产成本高煅烧带（关键带）取决于燃料以及挥发分火焰的高度一般为3-5m，如煅烧挥发分含量较高的的石油焦煅烧带长度可增至8-10m（与物料烧损有关也与保护窑头以及煅烧最高温度有关）给料机：给料均匀连续和稳定。

机器：性能：？物化特性，黑色或暗灰色固体石油产品，金属光泽，多孔性。

石油焦介绍石油焦是以原油经蒸馏后的重油或其它重油为原料, 经延迟焦化装置在高温（500℃±1℃）下裂解生产轻质油品时的副产物。

石油焦的产率约为原料油的25-30%，其低位发热量约为煤的1.5-2倍，灰分含量不大于0.5%，挥发分约为11%左右，品质接近于无烟煤。

石油焦的形态随制程、操作条件及进料性质的不同而有所差异。

其外观为黑色或暗灰色的蜂窝状结构，焦块内具多孔隙结构，气孔多呈椭圆形，且互相贯通，外形不规则，大小不一，有金属光泽，主要的元素组成含碳90－97%，含氢1.5－8%，还含有氮、氯、硫及重金属化合物。

1 石油焦分类1.1按加工方法可分为生焦和熟焦，从石油焦工场所生产的石油焦均称为生焦(green cokes)，含一些未碳化的碳烃化合物的挥发份，生焦就可当做燃料级的石油焦，如果要做炼铝的阳极或炼钢用的电极，则需再经高温锻烧，使其完成碳化，降低挥发份至最少程度。

后者是生焦经煅烧（1300℃）处理得到,又称煅烧焦。

1.2按硫含量的高低焦炭的硫含量主要取决于原料油的含硫量。

硫含量增高，焦炭质量降低，其用途亦随之而改变。

根据硫含量的不同，可分为高硫焦（硫含量3％以上）和低硫焦（硫含量3％以下）。

低硫焦可作为供铝厂使用的阳极糊和预焙阳极以及供钢铁厂使用的石墨电极。

其中高品质的低硫焦（硫含量小于0.5％）可用于生产石墨电极和增炭剂。

一般品质的低硫焦（硫含量小于1.5％）常用于生产预焙阳极。

而低品质（低硫）石油焦主要用于冶炼工业硅和生产阳极糊。

高硫焦则一般用作水泥厂和发电厂的燃料。

1.3按照不同的形态石油焦的形态随制程、操作条件及进料性质的不同而有所差异，可分为针状焦、弹丸焦或球状焦、海绵焦、粉焦四种。

(1)针状焦:具有高密度、高纯度、高强度、低硫量、低烧蚀量、低热膨胀系数及良好的抗热震性能等特点；在导热、导电、导磁和光学上都有明显的各向异性；孔大而少，略呈椭圆形，破裂面有明显的针状结构和纤维纹理，触摸有润滑感。

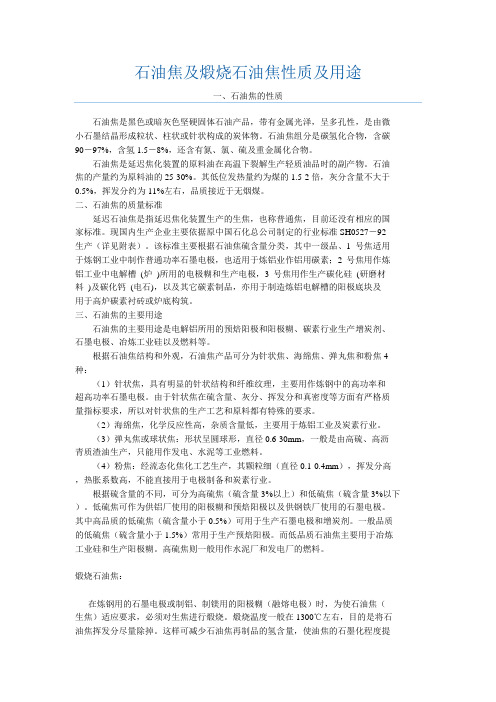

石油焦及煅烧石油焦性质及用途一、石油焦的性质石油焦是黑色或暗灰色坚硬固体石油产品，带有金属光泽，呈多孔性，是由微小石墨结晶形成粒状、柱状或针状构成的炭体物。

石油焦组分是碳氢化合物，含碳90－97%，含氢1.5－8%，还含有氮、氯、硫及重金属化合物。

石油焦是延迟焦化装置的原料油在高温下裂解生产轻质油品时的副产物。

石油焦的产量约为原料油的25-30%。

其低位发热量约为煤的1.5-2倍，灰分含量不大于0.5%，挥发分约为11%左右，品质接近于无烟煤。

二、石油焦的质量标准延迟石油焦是指延迟焦化装置生产的生焦，也称普通焦，目前还没有相应的国家标准。

现国内生产企业主要依据原中国石化总公司制定的行业标准SH0527－92生产（详见附表）。

该标准主要根据石油焦硫含量分类，其中一级品、1 号焦适用于炼钢工业中制作普通功率石墨电极，也适用于炼铝业作铝用碳素；2 号焦用作炼铝工业中电解槽(炉)所用的电极糊和生产电极，3 号焦用作生产碳化硅(研磨材料)及碳化钙(电石)，以及其它碳素制品，亦用于制造炼铝电解槽的阳极底块及用于高炉碳素衬砖或炉底构筑。

三、石油焦的主要用途石油焦的主要用途是电解铝所用的预焙阳极和阳极糊、碳素行业生产增炭剂、石墨电极、冶炼工业硅以及燃料等。

根据石油焦结构和外观，石油焦产品可分为针状焦、海绵焦、弹丸焦和粉焦4 种：（1）针状焦，具有明显的针状结构和纤维纹理，主要用作炼钢中的高功率和超高功率石墨电极。

由于针状焦在硫含量、灰分、挥发分和真密度等方面有严格质量指标要求，所以对针状焦的生产工艺和原料都有特殊的要求。

（2）海绵焦，化学反应性高，杂质含量低，主要用于炼铝工业及炭素行业。

（3）弹丸焦或球状焦：形状呈圆球形，直径0.6-30mm，一般是由高硫、高沥青质渣油生产，只能用作发电、水泥等工业燃料。

（4）粉焦：经流态化焦化工艺生产，其颗粒细（直径0.1-0.4mm），挥发分高，热胀系数高，不能直接用于电极制备和炭素行业。

煅后焦混合样振实密度煅后焦混合样的振实密度是一定质量的不同粒度等级的料按照一定的配方比例混合后，经过振实后得到的体积密度。

振实密度能反映混捏、振动成型的沥青用量等工艺参数，进而影响成品的理化指标。

一、振实密度的影响因素1、真密度和气孔率煅后焦真密度的提高是石油焦在高温下不断逸出挥发分同时发生分解缩聚反应，导致结构重排和体积收缩结果。

它表示煅后焦结构的致密程度和微晶规整化程度。

真密度越高，说明煅烧程度越好，气孔率一定的情况下，焦实体质量高，体积密度也就越高。

由于煅烧是石油焦内的挥发分排出过程，所以煅后焦是多孔的海绵状结构，气孔率高，则相同质量焦则占据的体积较大。

因此煅后焦气孔率越高，混合样的振实密度越小。

2、成型配方成型配料是将不同粒度的粒料按照一定比例进行混合，使一定质量的焦粒尽可能充分的占据容器内的空间，减少颗粒间的孔隙度，而得到较大的振实密度。

因此合理的配方能够得到较大的振实密度。

二、对振动成型的影响影响沥青用量振实密度高的混合样颗粒内、颗粒间的孔隙较少，沥青用量也相应减少。

孔隙内和孔隙内主要由挥发分较少和成焦性较高的吸附层沥青组成，生块的体积密度和强度也较高。

三、对焙烧品理化指标的影响1、体积密度和强度生块的体积密度高，沥青用量适当，吸附层沥青的析焦量提高，焙烧成品的气孔率减少体密度提高。

气孔率小的焙烧品内部空隙和缺陷率低，因此强度相应提高。

2、电阻率经过焙烧后生块的体密度和电阻率的提高主要是形成结构致密和微晶结构合理的沥青焦。

以成焦率高的吸附层沥青形成的沥青焦致密性好，气孔率低，保证了电流通过的有效面积，提高制品的导电性能。

四、结语预焙阳极生产中保证混合样的振实密度是质量控制的重要环节。

要得到理想的混合样振实密度从原料质量和配料工艺两方面着手。

原料主要把握真密度和气孔率两个质量指标。

合理的配料工艺要根据产品的特征进行实验获得。

石油焦技术参数标准新闻来源：作者: 【】点击：50 次石油焦石油焦（Petroleum coke）是原油经蒸馏将轻重质油分离后，重质油再经热裂的过程，转化而成的产品，从外观上看，焦碳为形状不规则，大小不一的黑色块状（或颗粒），有金属光泽，焦碳的颗粒具多孔隙结构，主要的元素组成为碳，占有80wt%以上，其余的为氢、氧、氮、硫和金属元素。

石油焦具有其特有的物理、化学性质及机械性质，本身是发热部份的不挥发性碳，挥发物和矿物杂质（硫、金属化合物、水、灰等）这些指标决定焦炭的化学性质。

一、石油焦分类及性质石油焦的形态随制程、操作条件及进料性质的不同而有所差异。

从石油焦工场所生产的石油焦均称为生焦(green cokes)，含一些未碳化的碳烃化合物的挥发份，生焦就可当做燃料级的石油焦，如果要做炼铝的阳极或炼钢用的电极，则需再经高温锻烧，使其完成碳化，降低挥发份至最少程度。

大部份石油焦工场所生产的焦外观为黑褐色多孔固体不规则块状，此种焦又称为海绵焦(sponge coke)。

第二种品质较佳的石油焦叫做针状焦(needle coke)与海绵焦比，由于其具较低的电阻及热膨胀系数，因此更适合做电极。

有时另一种坚硬石油焦亦会产生，称之为球状焦(shot coke)。

这种焦形如弹丸，表面积少，不易焦化，故用途不多。

石油焦具有其特有的物理、化学性质及机械性质，本身是发热部份的不挥发性碳，挥发物和矿物杂质（硫、金属化合物、水、灰等）这些指针决定焦炭的化学性质。

物理性质中孔隙度及密度，决定焦炭的反应能力和热物理性质。

机械性质有硬度、耐磨性、强度及其它机械特性，颗粒组成及其它加工和运输、堆放、贮存等性质影响的情形。

二、石油焦的加工工艺石油焦是以原油经蒸馏后的重油或其它重油为原料,以高流速通过500℃1℃加热炉的炉管,使裂解和缩合反应在焦炭塔内进行,再经生焦到一定时间冷焦、除焦生产出石油焦。

用途：主要用于制取炭素制品，如石墨电极、阳极弧，提供炼钢、有色金属、炼铝之用；制取炭化硅制品，如各种砂轮、砂皮、砂纸等；制取商品电石供制作合成纤维、乙炔等产品；也可做为燃料。

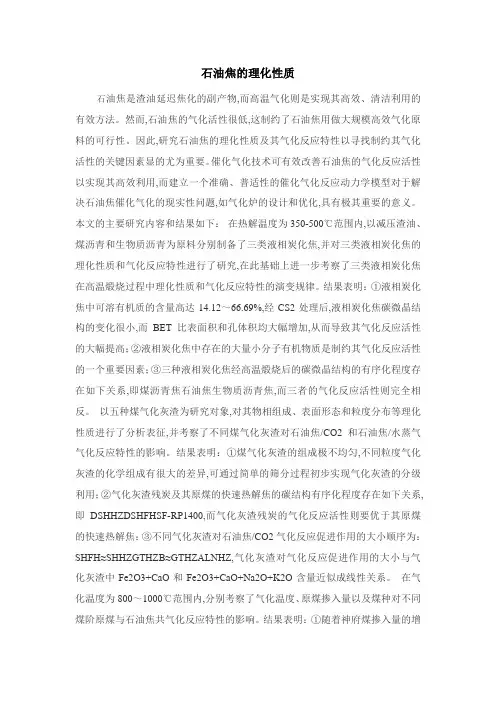

石油焦的理化性质石油焦是渣油延迟焦化的副产物,而高温气化则是实现其高效、清洁利用的有效方法。

然而,石油焦的气化活性很低,这制约了石油焦用做大规模高效气化原料的可行性。

因此,研究石油焦的理化性质及其气化反应特性以寻找制约其气化活性的关键因素显的尤为重要。

催化气化技术可有效改善石油焦的气化反应活性以实现其高效利用,而建立一个准确、普适性的催化气化反应动力学模型对于解决石油焦催化气化的现实性问题,如气化炉的设计和优化,具有极其重要的意义。

本文的主要研究内容和结果如下：在热解温度为350-500℃范围内,以减压渣油、煤沥青和生物质沥青为原料分别制备了三类液相炭化焦,并对三类液相炭化焦的理化性质和气化反应特性进行了研究,在此基础上进一步考察了三类液相炭化焦在高温煅烧过程中理化性质和气化反应特性的演变规律。

结果表明：①液相炭化焦中可溶有机质的含量高达14.12～66.69%,经CS2处理后,液相炭化焦碳微晶结构的变化很小,而BET比表面积和孔体积均大幅增加,从而导致其气化反应活性的大幅提高；②液相炭化焦中存在的大量小分子有机物质是制约其气化反应活性的一个重要因素；③三种液相炭化焦经高温煅烧后的碳微晶结构的有序化程度存在如下关系,即煤沥青焦石油焦生物质沥青焦,而三者的气化反应活性则完全相反。

以五种煤气化灰渣为研究对象,对其物相组成、表面形态和粒度分布等理化性质进行了分析表征,并考察了不同煤气化灰渣对石油焦/CO2和石油焦/水蒸气气化反应特性的影响。

结果表明：①煤气化灰渣的组成极不均匀,不同粒度气化灰渣的化学组成有很大的差异,可通过简单的筛分过程初步实现气化灰渣的分级利用；②气化灰渣残炭及其原煤的快速热解焦的碳结构有序化程度存在如下关系,即DSHHZDSHFHSF-RP1400,而气化灰渣残炭的气化反应活性则要优于其原煤的快速热解焦；③不同气化灰渣对石油焦/CO2气化反应促进作用的大小顺序为：SHFH≈SHHZGTHZB≈GTHZALNHZ,气化灰渣对气化反应促进作用的大小与气化灰渣中Fe2O3+CaO和Fe2O3+CaO+Na2O+K2O含量近似成线性关系。

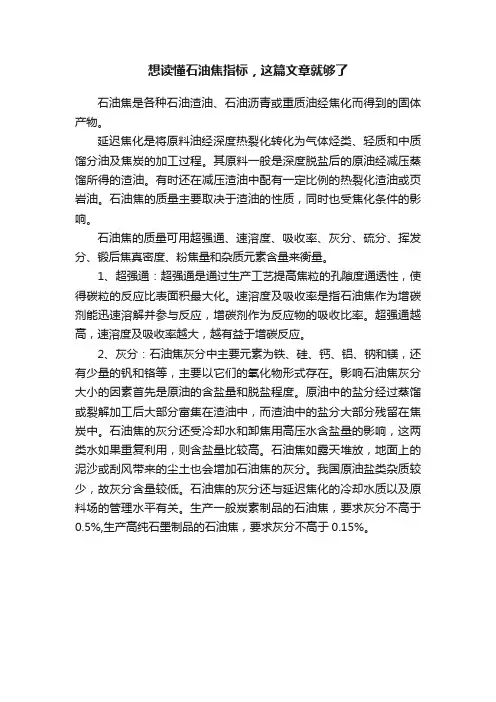

想读懂石油焦指标，这篇文章就够了
石油焦是各种石油渣油、石油沥青或重质油经焦化而得到的固体产物。

延迟焦化是将原料油经深度热裂化转化为气体烃类、轻质和中质馏分油及焦炭的加工过程。

其原料一般是深度脱盐后的原油经减压蒸馏所得的渣油。

有时还在减压渣油中配有一定比例的热裂化渣油或页岩油。

石油焦的质量主要取决于渣油的性质，同时也受焦化条件的影响。

石油焦的质量可用超强通、速溶度、吸收率、灰分、硫分、挥发分、锻后焦真密度、粉焦量和杂质元素含量来衡量。

1、超强通：超强通是通过生产工艺提高焦粒的孔隙度通透性，使得碳粒的反应比表面积最大化。

速溶度及吸收率是指石油焦作为增碳剂能迅速溶解并参与反应，增碳剂作为反应物的吸收比率。

超强通越高，速溶度及吸收率越大，越有益于增碳反应。

2、灰分：石油焦灰分中主要元素为铁、硅、钙、铝、钠和镁，还有少量的钒和铬等，主要以它们的氧化物形式存在。

影响石油焦灰分大小的因素首先是原油的含盐量和脱盐程度。

原油中的盐分经过蒸馏或裂解加工后大部分富集在渣油中，而渣油中的盐分大部分残留在焦炭中。

石油焦的灰分还受冷却水和卸焦用高压水含盐量的影响，这两类水如果重复利用，则含盐量比较高。

石油焦如露天堆放，地面上的泥沙或刮风带来的尘土也会增加石油焦的灰分。

我国原油盐类杂质较少，故灰分含量较低。

石油焦的灰分还与延迟焦化的冷却水质以及原料场的管理水平有关。

生产一般炭素制品的石油焦，要求灰分不高于0.5%,生产高纯石墨制品的石油焦，要求灰分不高于0.15%。
