3-2-4 咬合桩施工技术1 前言1.1 咬合桩工艺原理咬合桩是一种新型围护结构型式，广泛用于地铁车站等地下工程深基坑施工。
国内最早用于深圳地铁工程，后陆续在南京地铁、上海地铁等工程以及一些城市高层建筑深基坑中使用。
咬合桩的工艺原理是利用机械成孔，第二序次施工的桩在已有的第一序次施工的两桩间进行切割，使先后施工的桩与桩之间相互咬合，利用混凝土超缓（超过60小时）技术，使得先后成桩的混凝土凝结形成一个整体，形成能够共同受力、致密的排桩墙体结构，因此咬合桩也称为连续桩墙。
1.2 工艺特点为便于桩间的咬合施工，咬合桩一般设计为素混凝土桩与钢筋混凝土桩间隔布置，素混凝土桩一般不设置钢筋笼，个别的素混凝土桩采用方形钢筋笼。
施工时先施工两侧的素混凝土桩，然后施工钢筋混凝土桩。
钢筋混凝土桩在素混凝土桩的超缓混凝土初凝前完成施工，实现桩与桩之间的咬合。
咬合桩采用全套管钻机施工，利用全套管钻机摇动装置的摇动，使钢质套管与土层间的摩阻力大大减少，边摇动边将套管压入，同时利用落锤式冲抓斗在钢套管中挖掘取土或砂石，直至钢套管下沉至设计深度，成孔后灌注混凝土，同时逐步将钢套管拔出，以便重复使用。
全套管钻孔法施工机械化程度高，成孔速度快；无噪音、无震动，对地层及周边环境影响小；钻孔过程中不使用泥浆护壁，施工现场洁净；成桩垂直度容易控制，可以控制到3‰的垂直度；钻孔采用全套管跟进，能适应复杂多变的各类地层，能有效地防止流砂、塌孔、缩径、扩径、露筋、断桩等事故，成桩质量高；桩与桩之间咬合效果好，防水效果好。
1.3 适应范围咬合桩适用于软弱地层、含水砂层的地下工程深基坑围护结构，尤其是饱和富水软土地层深基坑围护结构。
2工艺流程及操作要点2.1 工艺流程图咬合桩施工工工艺流程见图2-1。
2.2 单桩施工工艺流程咬合桩单桩施工工工艺流程见图2-2图 2-1 咬合桩施工流程图图2-2 单桩施工工艺流程图2.2.1施工准备（1）场地平整施工前应对施工场地进行平整，在填平的原地面上碾压夯实，遇有软弱地面进行换填处理。
你了解钻孔咬合桩施工工艺吗钻孔咬合桩是指平面布置的排桩间相邻桩互相咬合(桩圆周相嵌)而形成的钢筋混凝土“桩墙”，它用作构筑物的深基坑支护结构。
钻孔咬合桩在地铁、道路下穿线、高层建造物等城市构筑物的深基坑工程中已广泛推广，特殊适用于有淤泥、流砂、地下水富集等不良条件的地层。
一、钻孔咬合桩施工方法钻孔咬合桩采用旋挖钻成桩，桩与桩之间互相咬合罗列，桩径120㎝，互相咬合长度20㎝。
I序桩采用超缓凝混凝土(超过80h)。
咬合桩分为两种，方钢筋笼桩I序桩和圆钢筋笼桩Ⅱ序桩。
施工挨次：先施工I序桩，再施工Ⅱ序桩，须切割I序桩部分混凝土而形成咬合结构。
对I序桩的施工只要严格根据单桩施工工艺流程作业，确保垂直精度就能满意要求;对Ⅱ序桩的施工，除了确保垂直精度，还涉及施工过程中切割的挤压、摩擦等产生对已成I序桩的伤害。
因此采用在混凝土中加入缓凝剂，使I序桩混凝土处于未初凝状态时就施工Ⅱ序桩，从而消退了对I 序桩的危害。
二、钻孔咬合桩施工工艺钻孔咬合桩施工总体原则是先施工被切割的I桩，紧跟着施工II桩，施工挨次为A1—A3—A2—A4—B1—B2—B3—B4。
(下图)三、桩机就位、成孔桩机沿导板咬合桩标定的桩号对中，套管及有关设备运至吊车起吊范围内，全部施工人员到位。
钻机就位对中后，经检查无误方可安装第一节套管，启动机械将第一节套管压人土中(尽可能深)，在下压过程中，沿相互垂直方向用经纬仪观测套管垂直度，如发觉套管下沉过程中垂直度超标，应找出缘由，并予校正。
在沉管过程中，如垂直度正常，可开头取土并连续沉管直到第一节套管沉到接管高度(高出地面1m)，规划用时30min。
第一节套管外露约1.5m时可吊装其次节套管，套管安装完成后即举行垂直度检查并检查套管螺丝是否扭紧，该项工作应在20min内完成。
完成其次节套管对接并对垂直度校验完毕后，可开头用旋挖钻机在套管内取土。
套管内取土要准、稳，避开取土钻头撞击套管，防止产生不须要的偏斜。
咬合桩施工工艺
1、咬合桩工艺原理
全套管全回转咬合桩，即采用全套管全回转钻机施工，桩与桩之间相互咬合排列的一种基坑围护结构。
桩的排列方式为一个素混凝土桩（A桩）和一个钢筋混凝土桩（B桩）间隔详见下图。
这种排列方式在施工时需先施工A桩，后施工B桩，A桩混凝土采用超缓凝型混凝土，要求必须在A桩混凝土初凝之前完成B桩的施工，B桩施工时，利用套管钻机的切割能力切割掉相邻A桩相交部分的混凝土，则实现了咬合。
咬合桩施工平面图
2、施工工艺流程
总的施工原则是先施工A桩，后施工B桩，其施工工艺流程是：A1—A2—B1—A3—B2—A4—B3……，具体施工工艺及流程详见下图。
咬合桩施工工艺图
施工准备、场地平整
桩位测量放样
全套管全回转钻机就位
套管下放
导墙施工
取土成孔
测量孔深
清除虚土检测孔底
吊放钢筋笼
放入混凝土灌注导管测定混凝土高程取出套管及导管桩基定位、钻机移位施工下一根桩
灌注混凝土逐次拔管
验孔签认
隐蔽签认
导管拼装检查制作混凝土试块
混凝土运输
制作钢筋笼
咬合桩施工工艺流程图3、咬合桩施工要点
咬合桩施工要点
4、咬合桩质量保证措施
咬合桩质量保证措施。
咬合桩施工技术措施编制邵强审核徐华兵复核审批深圳市颐安投资集团有限公司二零一四年六月十一日咬合桩施工技术措施一、咬合桩概述咬合桩是相邻混凝土排桩间部份圆周相嵌，并于后序次相间施工的桩内署入钢筋笼，使之形成具有良好防渗作用的整体连续防水、挡土围护结构。
咬合桩是在桩与桩之间形成相互咬合排列的一种基坑围护结构。
桩的排列方式为一条不配筋并采用超缓凝素混凝土桩 (A 桩)和一条钢筋混凝土桩(B 桩)（采用全套管钻机施工）间隔布置。
施工时,先施工A 桩,后施工B 桩,在A 桩混凝土初凝之前完成B 桩的施工。
A 桩、B 桩均采用全套管钻机施工,切割掉相邻A 桩相交部分的混凝土,从而实现咬合(如下图所示)。
咬合桩拟采用VRM2000和MZ-1500型液压摇动式全套管钻机施工，先施工素砼A 序桩，再在相邻两A 序桩间采用VRM2000钻机切割成孔施工钢筋砼B 序桩。
套管钻机咬合桩成桩顺序见图。
A 、B 桩实现咬合示意ABAAAABBB图一 施工流程二、施工进度单机成桩需12h 左右,分别为:桩机就位30min→压入并校正第一节套管60min→压管钻进冲抓成孔360min→吊放钢筋笼30min→吊放混凝土导管30min→灌筑混凝土180min→拔套管移机30min 。
考虑不可预见因素的影响,单机成桩时间按16h 控制。
三、工艺原理钻孔咬合桩是采用机械钻孔施工，桩与桩之间相互咬合排列的一种基坑围护结构。
施工主要采用“套管钻机+超缓凝型砼”方案。
钻孔咬合桩的排列方式采用：第一序桩素砼桩（A 桩）和第二序钢筋砼桩（B 桩）间隔（如图一）；先施工A 桩，后施工B 桩，A 桩砼采用超缓凝型砼，要求必须在A 桩砼初凝之前完成B 桩的施工，B 桩施工时，利用套管钻机的切割能力切割掉相邻A 桩的部分砼，则实现了咬合（如图二）A 1桩施工A 2桩施工B桩施工图二 钻孔咬合桩施工工艺原理图四、施工准备1、现场准备第一阶段施工围场完毕；施工用电、用水接至现场；施工范围内管线迁移，邻近不能拆除的管线制定切实可行的保护措施；现场桩位测量放样，施工导墙浇筑；全套管钻机及配套机械设备进场并进行安装调试，做好开工前各项准备工作。

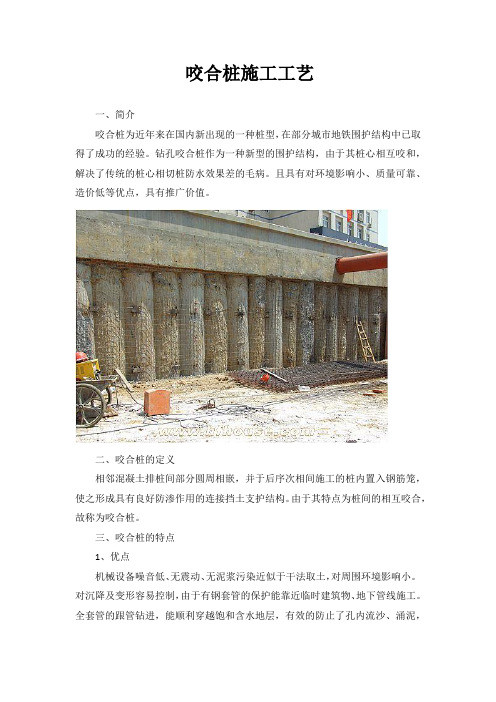

咬合桩施工工艺一、简介咬合桩为近年来在国内新出现的一种桩型，在部分城市地铁围护结构中已取得了成功的经验。
钻孔咬合桩作为一种新型的围护结构，由于其桩心相互咬和，解决了传统的桩心相切桩防水效果差的毛病。
且具有对环境影响小、质量可靠、造价低等优点，具有推广价值。
二、咬合桩的定义相邻混凝土排桩间部分圆周相嵌，并于后序次相间施工的桩内置入钢筋笼，使之形成具有良好防渗作用的连接挡土支护结构。
由于其特点为桩间的相互咬合，故称为咬合桩。
三、咬合桩的特点1、优点机械设备噪音低、无震动、无泥浆污染近似于干法取土，对周围环境影响小。
对沉降及变形容易控制，由于有钢套管的保护能靠近临时建筑物、地下管线施工。
全套管的跟管钻进，能顺利穿越饱和含水地层，有效的防止了孔内流沙、涌泥，并可进行嵌岩，施工较为安全、快捷，对桩身质量能较好的控制，保证了桩承载力。
第二序次施工的桩在已有的第一序次两桩间实施切割咬合，全套管的护孔方式保证了桩间紧密咬合，形成良好的整体连续结构。
不需要在施工止水帷幕，同其他围护结构相比，采用咬合桩围护在造价上有一定优势。
2、缺点咬合桩的桩径受限制，因此一般施工单位缺乏经济实力购置多种直径的套管。
无水挖掘时需要注意防止缺氧、有害气体等发生。
灌注混凝土后，有时会发生钢筋笼上升的事故。
四、咬合桩的施工工序及施工方法围护咬合桩一般分A、B型两种，间隔分布，B型桩钢筋笼为圆形，全长配筋，主筋不均匀分布，A型桩为第一序桩，B型桩为第二序桩。
先行施做第一序桩（A型），在完成前后两根A桩后，施做第二序桩（B型），在第一序桩混凝土灌注20小时至50小时范围内（混凝土初凝前），施工第二序桩，使之嵌入第一序桩体内，成为一个整体。
五、钻孔咬合桩施工技术要点咬合桩是通过桩体咬合而达到结构自防水的目的，通过桩体内钢筋不均匀分布而达到在相同配筋量的情况下，获得最大抗弯强度，从而获得较好的经济利益。
因此，咬合桩的技术要点可归结为垂直度、混凝土的缓凝时间、混凝土材料的均一性和钢筋笼的定位等。
钻孔咬合桩施工技术一、工艺原理钻孔咬合桩是采用全套管钻机施工，在桩与桩之间形成相互咬合排列的一种基坑支护结构。
为了便于切割，桩的排列方式一般为一条素砼桩（A桩）和一条钢筋砼桩（B桩）间隔布置，施工时先施工A桩后施工B桩，A桩采用超缓凝砼，必须在A桩砼初凝之前完成B桩的施工。
B桩施工时采用全套管钻机切割掉相邻A桩相交的砼，实现咬合（如图1所示）。
二、施工操作要点1、导墙的施工为了提高钻孔咬合桩孔口的定位精度并提高就位效率，应在桩顶上部施工砼导墙。
在沟槽施工前，弄清地下管线位置，确保地下管线迁改完毕后再施工沟槽；然后，在精确测放桩位后支设整体式钢模；导墙预留定位孔直径要比管套直径大4cm。
这是钻孔咬合桩施工的第一步。
2、单桩施工工艺流程（1）钻机就位：等导墙有足够的强度后移动套管钻机，使套管钻机抱管器中心对应定位在导墙孔位中心；（2）取土成孔：先压入第一节套管（每节套管长度约6m~8m），压入深度约2.5m~3.0m，然后用抓斗从套管内取土，边取土边下压套管，保持套管底口超前于取土面且深度不小于2.5m；第一节套管全部压入土中后检测成孔垂直度，如不合格则进行纠偏调整，如合格则安装第二节套管下压取土，直到孔底达到设计标高；（3）吊放钢筋笼：在成孔检查合格后安放钢筋笼，可采用一台50吨自行式履带吊将钢筋笼下放，在钢筋笼底部应焊接一块砼圆板，作为混凝土浇筑中的抗浮板使用；（4）安放混凝土导管：在钢筋笼吊放完毕后，将直径为250mm 的导管按节吊入套管内并连接好，要确保导管长度足够，保证导管底离孔底≤2m。
3、排桩的施工流程总的原则是先施工A桩，后施工B桩。
其施工流程是：A1—A2—B1—A3—B2—A4—B3—……—An—Bn-1。
三、施工控制要点1、孔口定位误差的控制为保证钻孔咬合桩底部有足够的咬合量，应对其孔口的定位误差进行严格的控制。
为确保孔口定位精度，应在咬合桩顶设置砼或钢筋砼导墙，导墙上定位孔的直径宜比桩径大20mm。

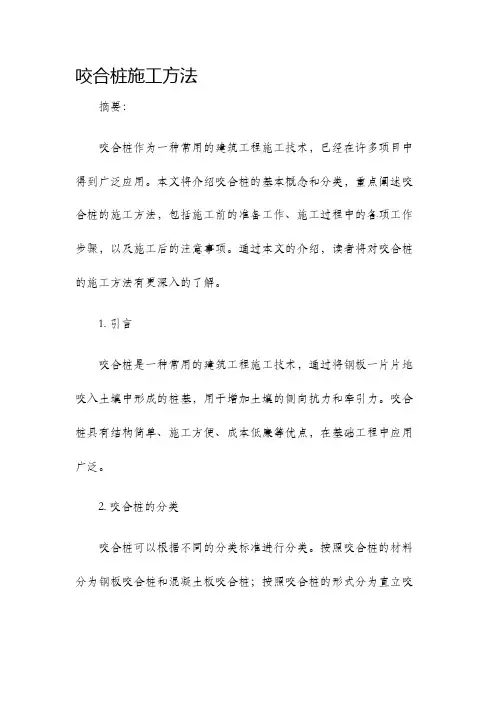

咬合桩施工方法摘要：咬合桩作为一种常用的建筑工程施工技术，已经在许多项目中得到广泛应用。
本文将介绍咬合桩的基本概念和分类，重点阐述咬合桩的施工方法，包括施工前的准备工作、施工过程中的各项工作步骤，以及施工后的注意事项。
通过本文的介绍，读者将对咬合桩的施工方法有更深入的了解。
1. 引言咬合桩是一种常用的建筑工程施工技术，通过将钢板一片片地咬入土壤中形成的桩基，用于增加土壤的侧向抗力和牵引力。
咬合桩具有结构简单、施工方便、成本低廉等优点，在基础工程中应用广泛。
2. 咬合桩的分类咬合桩可以根据不同的分类标准进行分类。
按照咬合桩的材料分为钢板咬合桩和混凝土板咬合桩；按照咬合桩的形式分为直立咬合桩和斜立咬合桩；按照咬合桩的长度分为固定长度咬合桩和可调节长度咬合桩等。
3. 咬合桩施工前的准备工作在进行咬合桩施工前，需要进行一系列的准备工作。
首先，要进行现场勘察，确定地质情况和设计要求；其次，要制定咬合桩施工方案，包括咬合桩的数量、深度、间距等；然后，要准备所需的施工设备和工具，如钢板、挖掘机、打桩机等；最后，要做好安全措施，确保施工过程中的安全。
4. 咬合桩的施工过程4.1 挖掘坑底首先，要根据设计要求和现场地质情况，在施工现场进行挖掘。
挖掘的深度应符合设计要求，并保证与地面水平和垂直的精度。
4.2 安装钢板在挖掘好的坑底上，需要将钢板按照设计要求进行安装。
钢板的尺寸和型号应与设计要求一致，安装时要保证钢板的牢固和垂直度。
4.3 打桩安装好钢板后，需要使用打桩机对钢板进行咬合。
咬合的力度应适中，以保证钢板与土壤之间的紧密结合，同时避免过度损坏钢板。
4.4 桩长调整如果需要调整咬合桩的长度，可以使用可调节长度咬合桩，在施工过程中进行相应的调整。
调整时要注意保持咬合桩整体的稳定性。
4.5 咬合桩间的连接在咬合桩施工过程中，相邻的咬合桩需要进行连接，以保证整体的稳定性和坚固性。
连接的方式可以使用焊接、螺栓、扣件等。

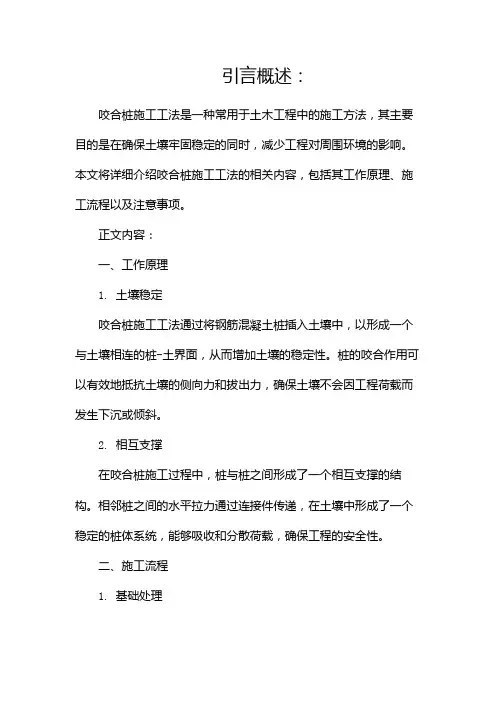

引言概述：咬合桩施工工法是一种常用于土木工程中的施工方法，其主要目的是在确保土壤牢固稳定的同时，减少工程对周围环境的影响。
本文将详细介绍咬合桩施工工法的相关内容，包括其工作原理、施工流程以及注意事项。
正文内容：一、工作原理1. 土壤稳定咬合桩施工工法通过将钢筋混凝土桩插入土壤中，以形成一个与土壤相连的桩-土界面，从而增加土壤的稳定性。
桩的咬合作用可以有效地抵抗土壤的侧向力和拔出力，确保土壤不会因工程荷载而发生下沉或倾斜。
2. 相互支撑在咬合桩施工过程中，桩与桩之间形成了一个相互支撑的结构。
相邻桩之间的水平拉力通过连接件传递，在土壤中形成了一个稳定的桩体系统，能够吸收和分散荷载，确保工程的安全性。
二、施工流程1. 基础处理在进行咬合桩施工工法之前，首先需要进行基础处理。
这包括挖掘基坑、清理地面、打破软土层等步骤，以提供一个稳定的施工环境。
2. 钢筋混凝土桩的制作与安装制作钢筋混凝土桩时，需要按照设计要求进行预制和浇筑。
然后，将桩插入预先挖好的孔洞中，通过振动或静压的方式使其与土壤相互咬合，直至桩的设计标高。
3. 过桩、倒土完成桩的安装后，需要进行过桩和倒土操作。
过桩是指在施工过程中，通过施工车辆和设备的重压作用，将土壤推入桩底，使其填实。
倒土是指在施工完毕后，通过加荷和振动作用，将挖出的土方重新填回到基坑中。
4. 连接件安装和调整在相邻桩的顶部安装连接件，并通过调整、拧紧螺栓等方式，使连接件能够正确定位和相互咬合，形成一个稳固的桩体系统。
5. 预应力锚杆的安装在咬合桩施工工法中，预应力锚杆是常用的支护措施。
通过在桩体中预埋预应力锚杆，并施加预应力力，能够提高桩的整体稳定性和承载力。
三、注意事项1. 施工质量控制咬合桩施工过程中，需要严格控制桩的制作、安装和连接件的安装质量。
保证桩体的质量和咬合效果是确保工程安全和稳定的关键。
2. 咬合桩与土壤的适应性在选择咬合桩施工工法时，需要充分考虑土壤的物理和工程性质。
