燃气管道吹扫试压记录根据您的要求，以下是一份燃气管道吹扫试压的记录，内容包括试验目的、试验条件、试验过程、试验结果以及试验结论等。
一、试验目的：本次试验的目的是检验燃气管道系统的安全性能，确认其满足相关规定和要求。
二、试验条件：1.试验地点：XXX小区燃气管道系统。
2.试验时间：20XX年X月X日X时X分。
3.参与人员：试验负责人员、试验监测人员、试验记录人员以及相关单位的工作人员。
4.试验设备：压力表、气源装置、吹扫设备、试压设备。
三、试验过程：1.清洗管道（1）将管道系统内的杂物进行清理，并确认无堵塞。
（2）使用相应的清洗工具和清洗液对管道系统进行清洗。
2.检测管道连接是否牢固（1）对管道系统的主要连接处进行检测，包括焊接点、法兰连接等。
（2）排除所有可能导致气体泄漏的问题，确保管道连接处牢固。
3.吹扫管道（1）连接吹扫设备，启动设备，将干净的气体吹扫至管道系统，将管道内的杂质吹除。
（2）逐段吹扫，确保每段管道内部均无明显杂质残留。
4.试压管道（1）施加试验压力至设定压力，维持一段时间，确保管道系统能承受一定的压力。
（2）期间观察管道系统是否有明显的漏气现象。
5.记录数据（1）记录试验前后的压力数据，包括试验压力、保压时间等。
（2）记录试验期间的观察情况，包括管道系统是否有漏气、压力是否稳定等。
四、试验结果：1.经过吹扫试压，试验期间未发现管道系统有明显的漏气现象。
2.试验结束后，管道系统的压力保持稳定，压力变化范围在允许的范围内。
五、试验结论：根据本次试验的结果，可以得出以下结论：1.管道系统的连接牢固，没有明显的气体泄漏，符合相关规定和要求。
2.管道系统的吹扫试压工作完成，系统内部干净，满足使用要求。
六、试验记录人员：填写人：XXX审核人：XXX日期：20XX年X月X日以上是燃气管道吹扫试压的记录，详细记录了试验的目的、条件、过程、结果和结论等内容。
通过试验，可以对管道系统的安全性能进行评估，并确认其是否符合相关规定和要求。
燃气管道严密性试验记录（一）之一
燃气管道严密性试验记录（一）之二
0.14MPa压325×7
219×6
42 159×6 mm
试验表43 工程名称：××市××路燃气工程××年 1 月18
试验表
43
工程名称：××路（××路-××路）低压煤气管道工程××年1月18
燃气管道强度试验记录之一试验表44
×6
燃气管道强度试验记录之二试验表44
×7
燃气管道通球试验记录试验表45 219×6
钻孔桩记录汇总表
施记表8
混凝土浇筑记录
之一施记表17
施工项目技术负责人李五（签名）填表人刘四（签名）
混凝土浇筑记录之二施记表17
施工项目技术负责人李五（签名）填表人刘四（签名）
混凝土浇筑记录之三施记表17
施工项目技术负责人李五（签名）填表人刘四（签名）
混凝土浇筑记录
之四施记表
17
注：本记录每浇筑一次混凝土，记录一张。
施工项目技术负责人×××填表人×××。
阀门强度及严密性测试记录
设备隐蔽工程验收记录
系统清洗试验记录
灌水试验记录
消防管道、燃气管道压力试验记录
排水干管通球试验记录
单位(子单位)工程竣工验收记录统表—1
单位(子单位)工程质量控制资料和查记录(表一) 统表—2—1
单位(子单位)工程质量控制资料和查记录(表二) 统表—2—2
单位(子单位)工程安全和功能检验资料核查
及主要功能抽查记录
注:抽查项目由验收组协商确定.
单位(子单位)工程观感质量检查记录
注：质量评比为差的项目，应进行返修。
5.5 工业炉、燃气锅炉及冷热水机组供燃气系统安装的检验5.5.1 用气设备为通用产品时，其燃气、自控、鼓风及排烟等系统的检验应符合产品说明书或设计文件的规定。
检验方法：检查设备铭牌、产品说明书和设计文件。
5.5.2 用气设备为非通用产品时，其燃气、自控、鼓风及排烟等系统的检验应符合下列规定：1 燃烧器的供气压力，必须符合设计文件的规定；2 用气设备应符合现行国家标准GB 50028 的规定；3 检验方法：检查设备铭牌、产品说明书和设计文件。
5.5.3 设置在半地下室、地下室的用气设备的检验应符合现行国家标准GB 50028 的有关规定。
检验方法：检查设备铭牌、产品说明书和设计文件。
5.6 烟道的检验5.6.1 烟道的设置及结构的检验必须符合用气设备的要求或符合设计文件的规定。
检验方法：观察和查阅设计文件。
5.6.2 烟道抽力应符合现行国家标准GB 50028 的有关规定。
检验方法：压力计测量。
5.6.3 防倒风装置（风帽）应结构合理。
检验方法：观察和查阅有关资料。
5.6.4 水平烟道的长度应符合现行国家标准GB 50028 的有关规定。
检验方法：观察、尺量和查阅设计文件。
5.6.5 水平烟道应有0.01 坡向用气设备的坡度或符合设计文件规定的坡度。
检验方法：观察和用水平尺测量。
5.6.6 用镀锌钢板卷制的烟道的检验应符合下列规定：1 卷缝均匀严密，烟道顺烟气流向插接，插接处没有明显的缝隙，没有明显的弯折现象；2 检查数量：居民用户抽查20%，但不少于5 处，商业及工业用户为全部；3 检验方法：观察。
5.6.7 用钢板铆制的烟道的检验应符合下列规定：1 铆接面平整无缝隙，铆接紧密牢固，表面平整，铆钉间隔合理，排列均匀整齐；2 检查数量：居民用户抽查60%，但不少于5 处，商业及工业用户为全部；3 检验方法：观察和手检。
5.6.8 用非金属预制块砌筑的烟道的检验应符合下列规定：1 预制块间粘合严密、牢固，表面平整，内部无堆积的粘合材料；2 检查数量：居民用户抽查10%，但不少于2 处，商业及工业用户为全部；3 检验方法：观察和手检。

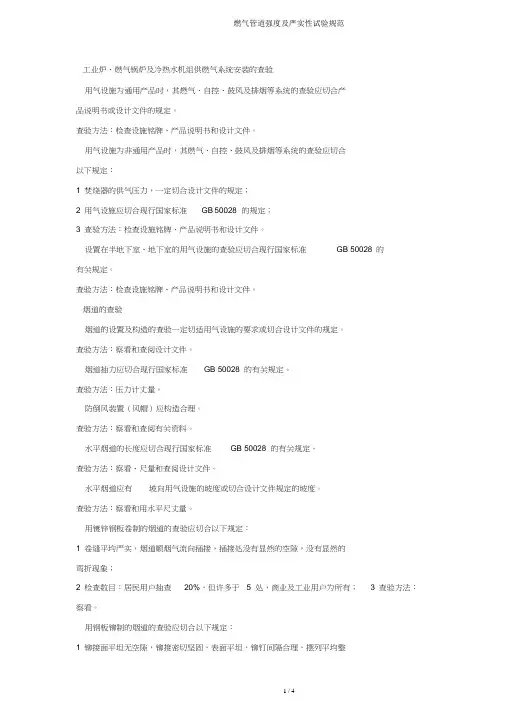

工业炉、燃气锅炉及冷热水机组供燃气系统安装的查验用气设施为通用产品时，其燃气、自控、鼓风及排烟等系统的查验应切合产品说明书或设计文件的规定。
查验方法：检查设施铭牌、产品说明书和设计文件。
用气设施为非通用产品时，其燃气、自控、鼓风及排烟等系统的查验应切合以下规定：1焚烧器的供气压力，一定切合设计文件的规定；2用气设施应切合现行国家标准GB50028的规定；3查验方法：检查设施铭牌、产品说明书和设计文件。
设置在半地下室、地下室的用气设施的查验应切合现行国家标准GB50028的有关规定。
查验方法：检查设施铭牌、产品说明书和设计文件。
烟道的查验烟道的设置及构造的查验一定切适用气设施的要求或切合设计文件的规定。
查验方法：察看和查阅设计文件。
烟道抽力应切合现行国家标准GB50028的有关规定。
查验方法：压力计丈量。
防倒风装置（风帽）应构造合理。
查验方法：察看和查阅有关资料。
水平烟道的长度应切合现行国家标准GB50028的有关规定。
查验方法：察看、尺量和查阅设计文件。
水平烟道应有坡向用气设施的坡度或切合设计文件规定的坡度。
查验方法：察看和用水平尺丈量。
用镀锌钢板卷制的烟道的查验应切合以下规定：1卷缝平均严实，烟道顺烟气流向插接，插接处没有显然的空隙，没有显然的弯折现象；2检查数目：居民用户抽查20%，但许多于5处，商业及工业用户为所有；3查验方法：察看。
用钢板铆制的烟道的查验应切合以下规定：1铆接面平坦无空隙，铆接密切坚固，表面平坦，铆钉间隔合理，摆列平均整齐；2检查数目：居民用户抽查60%，但许多于5处，商业及工业用户为所有；3查验方法：察看和手检。
用非金属预制块砌筑的烟道的查验应切合以下规定：1预制块间粘合严实、坚固，表面平坦，内部无聚积的粘合资料；2检查数目：居民用户抽查10%，但许多于2处，商业及工业用户为所有；3查验方法：察看和手检。
金属烟道的支（吊）架应切合以下规定：1构造和设置地点合理，或切合设计文件的规定，安装正直坚固，摆列齐整；2检查数目：居民用户抽查20%，但许多于5个，商业及工业用户为所有；3查验方法：察看、手检或查阅设计文件。
5.5 工业炉、燃气锅炉及冷热水机组供燃气系统安装的检验5.5.1 用气设备为通用产品时，其燃气、自控、鼓风及排烟等系统的检验应符合产品说明书或设计文件的规定。
检验方法：检查设备铭牌、产品说明书和设计文件。
5.5.2 用气设备为非通用产品时，其燃气、自控、鼓风及排烟等系统的检验应符合下列规定：1 燃烧器的供气压力，必须符合设计文件的规定；2 用气设备应符合现行国家标准GB 50028 的规定；3 检验方法：检查设备铭牌、产品说明书和设计文件。
5.5.3 设置在半地下室、地下室的用气设备的检验应符合现行国家标准GB 50028 的有关规定。
检验方法：检查设备铭牌、产品说明书和设计文件。
5.6 烟道的检验5.6.1 烟道的设置及结构的检验必须符合用气设备的要求或符合设计文件的规定。
检验方法：观察和查阅设计文件。
5.6.2 烟道抽力应符合现行国家标准GB 50028 的有关规定。
检验方法：压力计测量。
5.6.3 防倒风装置（风帽）应结构合理。
检验方法：观察和查阅有关资料。
5.6.4 水平烟道的长度应符合现行国家标准GB 50028 的有关规定。
检验方法：观察、尺量和查阅设计文件。
5.6.5 水平烟道应有0.01 坡向用气设备的坡度或符合设计文件规定的坡度。
检验方法：观察和用水平尺测量。
5.6.6 用镀锌钢板卷制的烟道的检验应符合下列规定：1 卷缝均匀严密，烟道顺烟气流向插接，插接处没有明显的缝隙，没有明显的弯折现象；2 检查数量：居民用户抽查20%，但不少于5 处，商业及工业用户为全部；3 检验方法：观察。
5.6.7 用钢板铆制的烟道的检验应符合下列规定：1 铆接面平整无缝隙，铆接紧密牢固，表面平整，铆钉间隔合理，排列均匀整齐；2 检查数量：居民用户抽查60%，但不少于5 处，商业及工业用户为全部；3 检验方法：观察和手检。
5.6.8 用非金属预制块砌筑的烟道的检验应符合下列规定：1 预制块间粘合严密、牢固，表面平整，内部无堆积的粘合材料；2 检查数量：居民用户抽查10%，但不少于2 处，商业及工业用户为全部；3 检验方法：观察和手检。

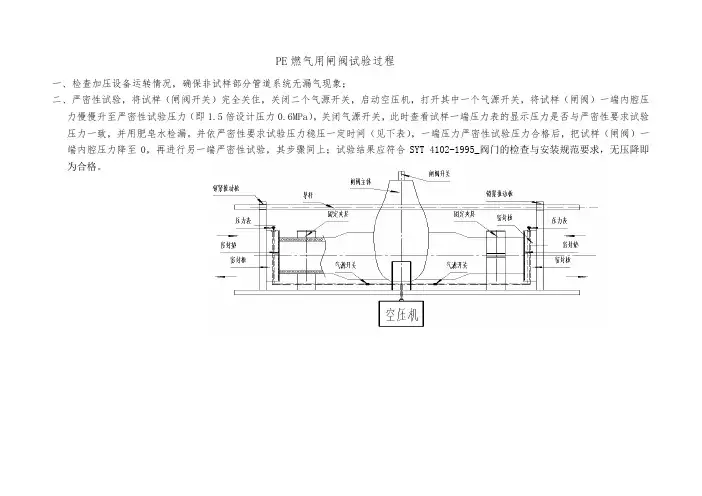

PE燃气用闸阀试验过程
一、检查加压设备运转情况，确保非试样部分管道系统无漏气现象；
二、严密性试验，将试样（闸阀开关）完全关住，关闭二个气源开关，启动空压机，打开其中一个气源开关，将试样（闸阀）一端内腔压
力慢慢升至严密性试验压力（即1.5倍设计压力0.6MPa），关闭气源开关，此时查看试样一端压力表的显示压力是否与严密性要求试验压力一致，并用肥皂水检漏。
并依严密性要求试验压力稳压一定时间（见下表），一端压力严密性试验压力合格后，把试样（闸阀）一端内腔压力降至0，再进行另一端严密性试验，其步骤同上；试验结果应符合SYT 4102-1995_阀门的检查与安装规范要求，无压降即为合格。
PE燃气用闸阀试验示意图
阀 门 试 验 记 录 表
试验日期： 年 月 日
严密性试验
实测压力（Mpa） 阀门编号
阀门规格 型号
试验数量
介质
设定 压力（Mpa）
A B 时间（30m）
试验结果
甲方监督： 审核： 试验人员：。
工程资料管理规定第壹章总则第壹条工程资料是工程施工的记录和总结，是工程验收、使用、维护的重要依据。
为确保工程资料的真实完整性，根据北京市地方标准《市政基础设施工程资料管理规程》(DBJ01-71-2003) (以下简称规程)、北京市城建档案馆及上级有关规定，结合我X 公司的实际情况，特制定本规定。
第二条本X 公司在北京地区从事的市政基础设施工程的资料管理应遵照本规定执行。
外埠工程、业主及监理有特殊要求的工程，除应符合本规定外，仍应满足相应要求。
第二章资料管理体系和职责第三条在总工程师的领导下，X 公司技术质量部负责工程资料编制的综合管理工作，对我X公司承担施工的市政基础设施工程施工、竣工资料实施指导、检查、监督、审核及移交工作。
第四条各项目经理部 (分X 公司) 的项目经理、项目总工为工程资料的第壹责任人，资料员、质量员、试验员、材料员、测量员、工程技术人员为相关责任人。
各项目经理部(分X 公司)必须设 1 名专职资料员，且经培训取得上岗证。
其职责是：1 、负责施工组织设计中资料目标设计的编写工作。
2、在施工过程中，随工程进度按资料目标设计内容催促相关专业人员及时提供有关技术资料，经核实后按类别妥善保管，发现问题，责成相关人员及时修正。
3、工程竣工后，汇同资料管理相关责任人负责竣工资料的整理、组卷、报X 公司技术质量部验收及向相关方移交工作。
第五条实行总承包(或者设指挥部)的工程项目完工后，由总承包(指挥部)负责组织、汇集、组卷和移交工作。
第六条市场营销部门及有关单位和业主签订施工合同时，应对工程资料的编制责任、编制份数、移交期限做出明确规定。
第七条为保持技术资料的完整和工作的连续性，未报经劳人部和技术质量部商议允许，各单位不得随意变更资料员的工作，确需调出时，应在项目总工的主持下办理书面移交手续。
施工技术资料的主要内容第八条施工技术资料指规程中明确的 C 类资料。
如建设、管理单位有特殊要求，依据国家及地方规范、规程、标准、规定增加相应内容。
5.5 工业炉、燃气锅炉及冷热水机组供燃气系统安装的检验5.5.1 用气设备为通用产品时，其燃气、自控、鼓风及排烟等系统的检验应符合产品说明书或设计文件的规定。
检验方法：检查设备铭牌、产品说明书和设计文件。
5.5.2 用气设备为非通用产品时，其燃气、自控、鼓风及排烟等系统的检验应符合下列规定：1 燃烧器的供气压力，必须符合设计文件的规定；2 用气设备应符合现行国家标准GB 50028 的规定；3 检验方法：检查设备铭牌、产品说明书和设计文件。
5.5.3 设置在半地下室、地下室的用气设备的检验应符合现行国家标准GB 50028 的有关规定。
检验方法：检查设备铭牌、产品说明书和设计文件。
5.6 烟道的检验5.6.1 烟道的设置及结构的检验必须符合用气设备的要求或符合设计文件的规定。
检验方法：观察和查阅设计文件。
5.6.2 烟道抽力应符合现行国家标准GB 50028 的有关规定。
检验方法：压力计测量。
5.6.3 防倒风装置（风帽）应结构合理。
检验方法：观察和查阅有关资料。
5.6.4 水平烟道的长度应符合现行国家标准GB 50028 的有关规定。
检验方法：观察、尺量和查阅设计文件。
5.6.5 水平烟道应有0.01 坡向用气设备的坡度或符合设计文件规定的坡度。
检验方法：观察和用水平尺测量。
5.6.6 用镀锌钢板卷制的烟道的检验应符合下列规定：1 卷缝均匀严密，烟道顺烟气流向插接，插接处没有明显的缝隙，没有明显的弯折现象；2 检查数量：居民用户抽查20%，但不少于5 处，商业及工业用户为全部；3 检验方法：观察。
5.6.7 用钢板铆制的烟道的检验应符合下列规定：1 铆接面平整无缝隙，铆接紧密牢固，表面平整，铆钉间隔合理，排列均匀整齐；2 检查数量：居民用户抽查60%，但不少于5 处，商业及工业用户为全部；3 检验方法：观察和手检。
5.6.8 用非金属预制块砌筑的烟道的检验应符合下列规定：1 预制块间粘合严密、牢固，表面平整，内部无堆积的粘合材料；2 检查数量：居民用户抽查10%，但不少于2 处，商业及工业用户为全部；3 检验方法：观察和手检。
