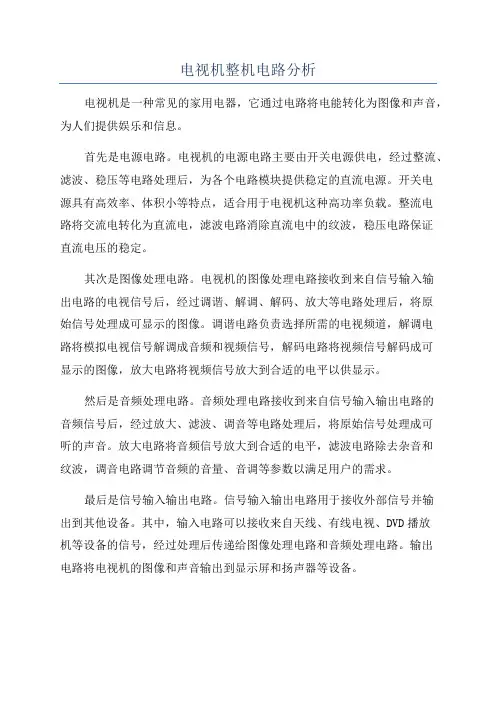

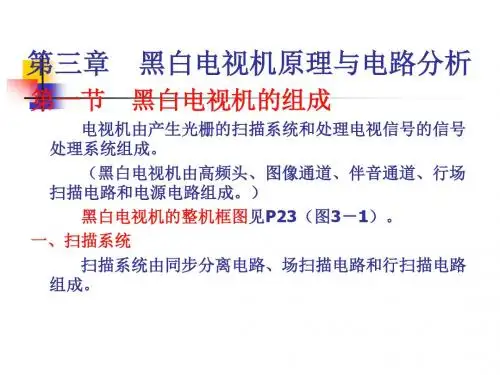

电视机整机电路分析

电视机整机电路分析电视机是一种常见的家用电器，它通过电路将电能转化为图像和声音，为人们提供娱乐和信息。

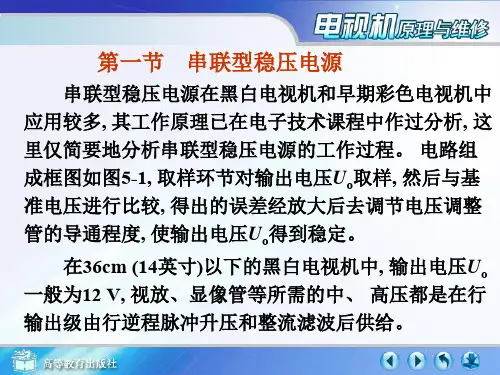

首先是电源电路。

电视机的电源电路主要由开关电源供电，经过整流、滤波、稳压等电路处理后，为各个电路模块提供稳定的直流电源。

开关电源具有高效率、体积小等特点，适合用于电视机这种高功率负载。

整流电路将交流电转化为直流电，滤波电路消除直流电中的纹波，稳压电路保证直流电压的稳定。

其次是图像处理电路。

电视机的图像处理电路接收到来自信号输入输出电路的电视信号后，经过调谐、解调、解码、放大等电路处理后，将原始信号处理成可显示的图像。

调谐电路负责选择所需的电视频道，解调电路将模拟电视信号解调成音频和视频信号，解码电路将视频信号解码成可显示的图像，放大电路将视频信号放大到合适的电平以供显示。

然后是音频处理电路。

音频处理电路接收到来自信号输入输出电路的音频信号后，经过放大、滤波、调音等电路处理后，将原始信号处理成可听的声音。

放大电路将音频信号放大到合适的电平，滤波电路除去杂音和纹波，调音电路调节音频的音量、音调等参数以满足用户的需求。

最后是信号输入输出电路。

信号输入输出电路用于接收外部信号并输出到其他设备。

其中，输入电路可以接收来自天线、有线电视、DVD播放机等设备的信号，经过处理后传递给图像处理电路和音频处理电路。

输出电路将电视机的图像和声音输出到显示屏和扬声器等设备。

综上所述，电视机整机电路是由电源电路、图像处理电路、音频处理电路和信号输入输出电路等组成的。

这些电路通过各自的功能模块相互协作，完成电视信号的输入、处理和输出，为用户提供丰富的影音娱乐体验。

彩色电视机整机电路组成彩色电视机是一种非常普遍的家电设备，它可以播放高清晰度的电视节目和电影，让人们享受更好的视觉体验。

彩色电视机的整机电路由多个部分组成，下面将介绍其中几个重要的部分。

首先是彩色电视机的电源电路。

电源电路是为彩色电视提供稳定的电能，以保证整机正常运转。

它通常由变压器、整流器、滤波电容等组件组成。

变压器将市电电压转换为适合电视机工作的低电压，整流器将交流电转换为直流电，滤波电容则用于消除电源中的纹波。

其次是彩色电视机的信号处理电路。

信号处理电路负责解码和处理电视信号，以将其转换为显示在屏幕上的图像和声音。

它包括了调谐器、视频处理芯片、音频处理芯片等组件。

调谐器将电视信号从天线或有线电视传输中提取出来，视频处理芯片将信号解码并进行图像处理，音频处理芯片则负责解码和放大声音信号。

还有一部分是彩色电视机的图像显示电路。

图像显示电路是将电视信号转换为可见图像的关键部分。

它通常由显像管（CRT）或液晶显示屏、驱动电路和像素控制器组成。

显像管是传统彩色电视机常用的显示器件，它通过电子束在屏幕上扫描，激发荧光物质发光来显示图像。

液晶显示屏则是现代彩色电视机常用的显示器件，它通过控制液晶分子的排列来控制光的透过性来显示图像。

驱动电路负责提供合适的电信号以驱动屏幕上的液晶分子，而像素控制器则负责将接收到的信号转化为适合的图像显示。

最后是彩色电视机的音频输出电路。

音频输出电路是将处理后的声音信号转换为可听声音的部分。

它通常由音频放大器和扬声器组成。

音频放大器将音频信号放大以适应扬声器的工作要求，而扬声器则将放大后的电信号转换为声音。

综上所述，彩色电视机的整机电路由电源电路、信号处理电路、图像显示电路和音频输出电路组成。

每个部分都扮演着重要的角色，共同实现电视节目和电影的高质量播放。

在彩色电视机的整机电路中，还有一些其他重要的部件和功能，让我们继续了解。

彩色电视机的调谐器是一个关键组件，它负责从天线或有线电视传输中提取并选择要接收的频道。

电视机整机电路分析1. 引言电视机是现代家庭娱乐和信息交流的重要设备之一。

为了实现视频信号的接收、处理和显示，电视机需要具备复杂的电路系统。

本文将对电视机整机的电路进行分析，探讨其工作原理和关键组成部分。

2. 电视机整机电路结构电视机整机电路由多个功能模块组成，包括信号接收、视频处理、音频处理、显示控制等。

下面将逐一介绍这些模块以及它们之间的连接方式。

2.1 信号接收模块信号接收模块负责接收来自外部源的电视信号，例如天线或有线电视。

该模块通常包括信号输入接口、调频解调器和频道选择器。

信号输入接口用于连接信号源和电视机，调频解调器负责将模拟信号转换为数字信号，频道选择器则用于选择和切换不同的信号源。

2.2 视频处理模块视频处理模块负责对接收到的视频信号进行处理和解码。

该模块通常包括视频解码器、图像处理器和显示控制器。

视频解码器用于解码数字视频信号，将其转换为可供显示的图像数据。

图像处理器则对解码后的图像数据进行增强和优化处理，以提供更好的显示效果。

显示控制器负责控制液晶显示屏的工作，包括调节亮度、对比度和色彩等参数。

2.3 音频处理模块音频处理模块负责对接收到的音频信号进行处理和解码。

该模块通常包括音频解码器、音频放大器和扬声器。

音频解码器将数字音频信号解码为模拟音频信号，音频放大器则对解码后的音频信号进行放大，最后通过扬声器将音频信号转换为声音。

2.4 控制模块控制模块是电视机整机的大脑，负责控制和协调各个模块的工作。

该模块通常包括微处理器、存储器和输入/输出接口。

微处理器执行电视机的控制程序，存储器用于存储程序和数据，而输入/输出接口则用于接收和发送外部的控制信号和数据。

3. 电视机整机电路工作原理电视机整机电路的工作原理可以总结为以下几个步骤：1.信号接收：通过信号输入接口将外部的电视信号导入电视机内部。

调频解调器将模拟信号转换为数字信号，并通过频道选择器选择和切换不同的信号源。

2.视频处理：视频解码器对接收到的数字视频信号进行解码，将其转换为图像数据。

海信电视电路图（海信LED液晶电视电源电路分析与维修）RSAG7.820.2264板正面图RSAG7.820.2264板背面图图1、电源整体方框图示一、电源输入、滤波、整流部分电路:220V电压经过保险管F802,压敏电阻RV801过压保护,进入由L807、C802、C803、C804、L806等组成的进线抗干扰电路.滤除高频干扰信号后的交流电压通过VB801、C807、C808整流滤波后,得到一个300V左右的脉动直流电压.图2、进线抗干扰、整流滤波部分图示图3、电源输入、滤波、整流电路部分原理图示二、待机5VS电路:图4、5VS电压形成部分方框图示表一 N831 STR-A6059H引脚功能1、待机5VS的形成原理：本机5V待机电压由N831和外围元器件组成,PFC端电压通过开关变压器T901的初级绕组1-3端加到N831的第7脚和第8脚(MOS 管的D极.启动电流输入端)N831开始工作.T901各个绕组产生感应电压.4端和5端绕组感应电压经过R837限流VD832整流C835滤波后,为N831第5脚提供20V直流工作电压.20V电压另外经过待机控制信号PS-ON控制三极管V832控制光耦和V916控制后为PFC电路N810的第8脚供电.2、5V的稳压电路：T901次级绕组经过VD833整流,C838、L831、C839组成的T型滤波器滤波后,形成5VS电压.5V稳压电路由取样电阻R843、R842、R841及N903,光耦N832组成.当5V电压升高时,分压后的电压加到N903的R端,经内部放大后使K端电压降低,光耦N832导通增强,N831的第4脚反馈控制端电压降低,经内部电路处理后,控制内部MOS管激励脉冲变窄,使5VS降到正常值.3、5V的欠压和过流保护电路：N831的第1脚是内电路MOS管源极通过外接电阻R831接地,也是内电路的过流检测端,电流大时起到保护作用.N831的第2脚是掉电欠压检测输入端,电阻R897、R899、R823、R901组成市电电压检测电路,电阻R900和R901组成20V电压掉电检测,当负载加重或者其他原因引起20V电压下降时,电阻R900和R901的分压也随之下降,当降到电路设计的阈值时,电路保护,停止工作.图5、稳压取样回路部分图示图6、市电检测及20V掉电检测部分图示图7、5V待机部分电路原理图示三、待机控制、功率因数校正PFC电路：图8、功率因数校正PFC部分图示表二 N810 NCP33262引脚功能1、PFC的形成：本机的PFC电路由储能电感L811,PFC整流管VD812,N810(NCP33262)及其外围元件组成.当主机发出开机信号后VCC经过R815限流VZ812稳压,C814、C816滤除杂波加到N801的第8脚后,经内部电路给软启动脚第2脚外接电容充电,电平升高后PFC 电路进入工作状态,将整流后的300V电压变换为整机所需380V的PFC 电压.2、PFC详细工作过程：N810的第7脚输出斩波激励脉冲经过灌流电路加到斩波管V811、V810的G极,在激励信号的正半周激励脉冲分别经过R895、VD816、R820、VD815加到两只MOS管的G极,使V811、V810导通.在激励信号的负半周,脉冲经过R836和R821加到V805、V806的B极,V805、V806导通,MOS管的G极电压快速释放,斩波管截止.VZ814和VZ811是斩波管G极过压保护二极管.R1034、R902两只电阻的作用是在关机时泄放掉MOS管G-S间的电压.经过电阻R811、R812、R813、R814分压得到正弦波取样电压进入到N810第3脚,用于校正第7脚输出脉冲波形.由于此电源工作在DCM状态,储能电感L811次级绕组11-13端感应的电压经R816和R868分压后为N810第5脚提供过零检测信号,控制PFC电路内部斩波信号的开启和关断.2、PFC电压的稳压：电阻R826、R827、R828、R805、R829、R830组成PFC电压取样反馈电路,分压后的取样电压送到N810的第1脚,经内部误差放大电路比较后,调整第7脚激励脉冲的输出占空比,控制斩波管的导通时间,以达到稳定PFC电压的目的.3、PFC的过流保护：电阻R849、RR825为PFC电路过流检测电阻.如果出现电源负载异常过重时,MOS管过大的电流流经R825、R849、R825、R849上的压降就会升高,升高的电压经过R823加到N810的第4脚,N810停止工作,起到保护作用.4、PFC市电欠压保护：N810的第2脚是软启动端,该脚外接三极管V804接市电欠压保护电路,当市电电压过低时,由R1028、R1032、R1026、R1030组成的市电电压分压取样电压ER电压为低电平,V804导通,4脚电平为低电平芯片停止工作.图9、待机控制电路部分图示图10、PFC取样反馈电路部分图示图11、市电输入检测部分图示图12、PFC电路部分电原理图示四、100V直流形成电路：图13、NCP1396部分图示图14、100V、12V直流形成部分图示220V交流经过整流滤波,进行功率因数校正后得到400V左右的直流电压送入由N802(NCP1396)组成的DC-DC变换电路.PFC电压经过R874、R875、R876、R877分压后送入N802第5脚进行欠压检测,经运算放大输出跨导电流.开机同时第12脚得到VCC1供电,软启动电路工作,内部控制器对频率、驱动定时等设置进行检测,正常后输出振荡频率.第4脚外接定时电阻R880;第2脚外接频率钳位电阻R878,电阻大小可以改变频率范围;第7脚为死区时间控制,可以从150ns到1us之间改变.第1脚外接软启动电容C855;第6脚为稳压反馈取样输入;第8脚和第9脚分别为故障检测脚.当N802的第12脚得到供电,第5脚的欠压检测信号也正常时,N802开始正常工作.VCC1加在N802第12脚的同时,VCC1经过VD839,R885供给倍压脚第16脚,C864为倍压电容,经过倍压后的电压为195V左右.从第11输出的低端驱动脉冲通过拉电流电阻R860送入V840的G级,VD837、R859为灌电流电路.第15脚输出的高端驱动脉冲通过拉电流电阻R857送入V839的G级,VD836、R856为灌电流电路.当V839导通时,400V的VB电压流过V839的D-S级及T902绕组、C865形成回路,在T902绕组形成下正上负的电动势,次级绕组得到的感应电压,经过VD853、C848整流滤波后得到100V直流电压,为LED驱动电路提供工作电压.次级另一路绕组经过R835、VD838、VD854、C854、C860、整流滤波后得到12V电压给主板伴音部分提供工作电压.次级另一绕组经过VD852、C851、C852、C853整流滤波后得到12V电压.同理,当V840导通,V839截止时,在T902初级绕组形成上正下负的感应电动势耦合给次级.由R863、R864、R865、R832、R869、N842组成的取样反馈电路通过光耦N840控制N802第6脚,使其次级输出的各路电压得到稳定,由C866、R867组成取样补偿电路。

液晶电视机电源电路图大全（四款液晶电视机电源电路原理图详解）液晶电视机电源电路图（一）液晶彩电的开关电源主要由交流抗干扰电路、整流滤波电路、功率因数校正电路（多数机型有此电路）、启动电路、开关电源控制电路、稳压电路、保护电路等几部分构成。

1．交流抗干扰电路开关电源两根交流进线上存在共模干扰（两根交流进线上接收到的干扰信号，相对参考点大小相等、方向相同，如电磁感应）和差模干扰（两根交流进线上接收到的干扰信号相对参考点大小相等、方向相反，如电网电压瞬时波动），两种干扰以不同比例同时存在。

开关电源中，整流电路、开关管的电流电压快速上升或下降，电感、电容的电流也迅速变化。

这些都构成电磁干扰源。

为了减少干扰信号通过电网影响其他电子设备的正常工作，也为了减少干扰信号对本机音视频信号的影响，需要在交流进线侧加装线路滤波器，即交流抗干扰电路。

常用交流抗干扰电路如下图所示。

图中，LF1、LF2是共模扼流圈，在一个闭合高导磁率铁心上，绕制两个绕向相同的线圈。

共模电流以相同方向同时流过两个线圈时，两线圈产生的磁通是相同方向的，有相互加强的作用，使每一线圈的共模阻抗提高，共模电流大大减弱，对共模干扰有强的抑制作用；在差模干扰信号作用下，干扰电流产生方向相反的磁通，在铁心中相互抵消，使线圈电感几乎为零，对差模信号没有抑制作用。

LF1、LF2与电容CY1、CY2构成共模干扰抑制网络。

Ll是差模扼流圈，在高导磁率铁心上独立绕线构成，对高频率差模电流和浪涌电流有极高的阻抗，对低频（工频）电流的阻抗极小。

电容Cxl、CX2滤去差模电流，与Ll构成差模干扰抑制网络。

Rl是Cx，、CX2的放电电阻（安全电阻），用于防止电源线拔插时电源线插头长时间带电。

安全标准规定，当正在工作中的电气设备电源线被拔掉时，在2s内，电源线插头两端带电的电压（或对地电位）必须小于原电压的30%。

需要特别提出，电容Cx、CY为安全电容，必须经过安全检测部门认证并标有安全认证标志。
