VISSIM环形交叉口设置电子教案

vissim交通仿真课程设计一、课程目标知识目标：1. 学生能理解Vissim交通仿真的基本概念和原理；2. 学生能掌握Vissim软件的基本操作和功能；3. 学生能运用Vissim软件构建简单的交通场景并进行仿真分析；4. 学生能解读Vissim仿真结果，分析交通流状况及问题。

技能目标：1. 学生能运用Vissim软件进行实际交通场景的建模与仿真；2. 学生能通过Vissim仿真实验，掌握交通参数调整和优化方法；3. 学生能运用数据分析方法，对Vissim仿真结果进行有效分析。

情感态度价值观目标：1. 培养学生对交通工程及交通仿真的兴趣，激发其探索精神；2. 培养学生运用科学方法解决实际交通问题的能力，增强社会责任感；3. 培养学生团队协作精神，提高沟通与交流能力。

课程性质：本课程为交通工程学科相关课程，结合实际交通问题，以Vissim软件为工具，培养学生的交通仿真能力和实践操作技能。

学生特点：学生具备一定的交通工程基础知识，对交通仿真软件有一定了解，但对实际操作和深入分析尚有不足。

教学要求：结合学生特点和课程性质，注重理论与实践相结合，提高学生的实际操作能力和问题分析解决能力。

通过课程学习，使学生在掌握Vissim软件使用的基础上，能将其应用于实际交通问题的分析和优化。

二、教学内容1. Vissim软件概述：介绍Vissim软件的发展历程、功能特点及其在交通仿真领域的应用。

教材章节：第一章 交通仿真软件概述2. Vissim软件操作基础：讲解Vissim软件的基本界面、菜单功能、工具栏及基本操作方法。

教材章节：第二章 Vissim软件操作基础3. 建立交通场景：学习如何建立道路、交叉口、信号控制等基本交通设施。

教材章节：第三章 交通场景建模4. 设置交通参数：介绍如何设置车辆类型、交通流量、信号控制等参数。

教材章节：第四章 交通参数设置5. 运行仿真与结果分析：学习如何运行仿真，分析仿真结果，包括流量、速度、延误等指标。

一、交叉口教程（此教程应用的软件为VISSIM8学生版）1、用CAD画好交叉口底图或者去百度地图上截取底图，注意用CAD画底图时，打印成PDF，然后将PDF转换成VISSIM能识别的JPG、PNG等图片格式。

2、安装好VISSIM之后开始是英文，这是要设置好语言，在编辑（edit）中选择最后面的用户设置，然后选择中文，如下图。

3、打开VISSIM主界面，选择左侧菜单栏的背景图片，然后再右侧的界面中右键一下，会出现一个黄色的圆圈，出来如下文件选择界面，选择自己做好的底图，如下图。

4、对背景图片的比例尺进行调整，首先先选择交叉口的一个车道进行测量，（注意：vissim8学生版对路网的有限制不能超过1km，低版本4.3没有路网限制），本文将车道均按照城市车道宽度来处理，每个车道宽3.5m，操作是，在左侧菜单栏中选择背景图片，就是上一步操作，出来底图后，右键点一下底图，然后同时按住CTR+A加右键，出来有对象、删除、复制、显示ln列表、设置比例等10个选项的小界面，选择设置比例，出来一个十字黑色光标，然后再底图上选择一个车道，从车道边上的选择第一点，然后垂直车道的另外一条边线，选择第二点，选好后会出来比例尺设置宽度的界面，将宽度设置为车道的实际宽度3.5m，具体界面如下，其中黄色线条为黑色光标选择两点后做出来的测量线。

5、设置好比例尺后点图中的确定，有可能会出现图片不见了，这时候点击下图红色圆圈中的全显快捷键，就会出来完整的且设好比例尺之后的图片，注意观察左下角的比例尺数字，如下图。

6、设置好底图比例尺后，开始画车道，首先在左侧菜单栏中选择路段这个选项，然后在右侧的底图上选择一条车道，在车道的起始点处右键选择第一点，然后拖动在你想要的位置处点一下第二点就会出来如下车道，如下图，①如果你想改变车道的长度，左键点一下车道，车道两端会出来显示黄色的点，随意选择一个点，左键按下去别松，会出来一个黑色的光标，一直按住左键不放，随意拖动，就可以改变车道的长度，拖到你想要的长度松开就OK了，另外如果不想改变长度，想改变这个车道的整体位置，可以左键点一下车道，车道两端会出来显示黄色的点，然后选择车道中间随意哪一个地方，按下左键别放，就可以随意移动了。

城市交叉口交通系统仿真一、仿真内容本次仿真作业应用VISSIM交通仿真软件针对城市内某十字信号交叉口进行了仿真。

通过获得的交叉口的渠化、车道、交通量、信号配时等信息，对交叉口的、车辆数量、占有率、行程时间、延误时间和排队插队进行仿真评价。

二、交叉口交通条件及仿真设置2.1交叉口交通条件本交叉口为十字相交叉的信号控制交叉口，南北方向为育才街，东西方向为裕华路。

其中南北方向为混行车道，东西进口车流量较大，渠化为左转专用、直行和右转专用车道。

车辆在东西进口道为车道线为虚线时，可以自由换到，所以可用一个车道组仿真，在实线时不可以随意唤道，所以分别用3个车道组仿真。

具体如表2-1和表2-2所示。

表2-1 道路交通基础数据表2-2交叉口信号配合四方案2.2导入底图文件2.2.1加载底图建立一个精确VISSIM模型的交叉口需要一张具有比例尺的、能反映现实路网的背景图，一般情况下，导入交叉口的CAD底图。

该过程操作位：菜单“查看—背景—编辑—读取”中完成，如图2-所示。

图2-1 加载底图2.2.2调整比例为了保证标定的精确性，所以将底图跳大，在选择标定距离时，应尽可能选择较大的距离，尽量选择特征明显的起终点，以便减少标定过程中产生的误差。

2.3各进口道及对应出口交通仿真2.3.1东西进口直行仿真利用左侧工具栏的路段连接器按钮建立东进口直行仿真，按照实际的交通条件对设置东进口的车道数，车道宽度和交通量等，选择默认的车辆构成为98%的小车和2%的大车。

同时完成西出口的设置。

注意，东进口的进口道部分可以略微超过停车线，但不得进入人行横道。

西进口对路段长度没有要求，但是路段起点也不得侵入人行横道。

建立完东进口直行和西出口直行后设置连接器，将东进口直行和西出口连接起来。

最后，运行仿真，查看设置效果。

2.3.2东进口右转和左转仿真先建立东进口右转进口道，要求同上。

然后建立北出口道。

在建立连接器将东进口与北出口道连接起来。

最后，运行仿真，查看设置效果。

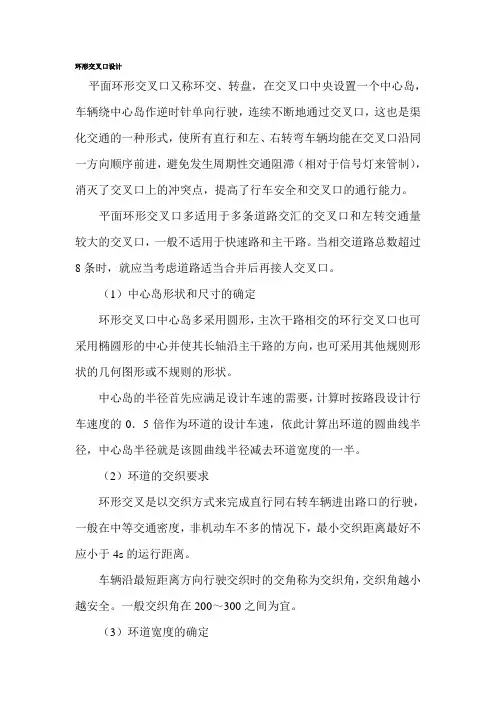

环形交叉口设计平面环形交叉口又称环交、转盘，在交叉口中央设置一个中心岛，车辆绕中心岛作逆时针单向行驶，连续不断地通过交叉口，这也是渠化交通的一种形式，使所有直行和左、右转弯车辆均能在交叉口沿同一方向顺序前进，避免发生周期性交通阻滞（相对于信号灯来管制），消灭了交叉口上的冲突点，提高了行车安全和交叉口的通行能力。

平面环形交叉口多适用于多条道路交汇的交叉口和左转交通量较大的交叉口，一般不适用于快速路和主干路。

当相交道路总数超过8条时，就应当考虑道路适当合并后再接人交叉口。

（1）中心岛形状和尺寸的确定环形交叉口中心岛多采用圆形，主次干路相交的环行交叉口也可采用椭圆形的中心并使其长轴沿主干路的方向，也可采用其他规则形状的几何图形或不规则的形状。

中心岛的半径首先应满足设计车速的需要，计算时按路段设计行车速度的0．5倍作为环道的设计车速，依此计算出环道的圆曲线半径，中心岛半径就是该圆曲线半径减去环道宽度的一半。

（2）环道的交织要求环形交叉是以交织方式来完成直行同右转车辆进出路口的行驶，一般在中等交通密度，非机动车不多的情况下，最小交织距离最好不应小于4s的运行距离。

车辆沿最短距离方向行驶交织时的交角称为交织角，交织角越小越安全。

一般交织角在200～300之间为宜。

（3）环道宽度的确定环道即环绕中心岛的车行道，其宽度需要根据环道上的行车要求确定。

环道上一般布置3条机动车道，1条车道绕行，1条车道交织，1条作为右转车道；同时还应设置1条专用的非机动车道。

车道过多会造成行车的混乱，反而有碍安全。

一般环道宽度选择18m左右比较适当，即相当于3条机动车道和一条非机动车道，再加上弯道加宽值。

环形交叉口在城市道路交通发展史上曾经发挥了重要的作用。

然而，随着城市道路交通需求量的不断增加，环形交叉口通行效率严重降低。

为改善环形交叉口的交通状况，国内采取环岛加信号控制的方法，在时间和空间上充分利用环形交叉口的资源，提高了其通行能力。

MISSIM3.70中进行信号相位设置详细步骤
作者：三点寿
1、针对所设信号交叉口设计信号交叉口，如下图1，设置相位如图2所示：
图1 图2
2、设置信号机。

依次单击菜单栏Signal Control—Edit Controller弹出图3信号相位设置
框，单击“New”新建一个信号机，如图4所示
图3 图4
分别设定该信号组编号、名称、信号周期、相位差以及信号设置类型。

然后点击Signal Groups弹出图5对话框，单击“New”弹出图6信号相位设置框。

分别设置各相位清空时间、黄灯时间、红灯时间和绿灯时间。

设置完后连续点击OK，回到图3对话框，点击OK。

系统弹出图7相位设置图，该图直观的表达了所设各相位的配时情况，如果发现某相位有问题，可直接在图中点击该线为图，系统将弹出该相位的设置窗口，如下图8第一相位设置表。

确定设置正确后点击OK，即可完成该交叉口的信号组设置。

图5 图6
图7
图8
3、点击工具箱中的按钮，左键单击选择要设置信号灯的进口道，右键点击要设置信
号灯的位置，弹出图9信号灯设置对话框，分别设置该信号灯编号、名称、所在车道编号、所在位置、信号灯组号以及相位编号，单击OK即可完成设置。

VISSIM交叉口仿真教程（新手版）适合：第一次接触者使用概述：如今交通信息化已经成为当下交通工程发展的新方向，而vissim作为一种重要的交通仿真软件，已经越来越多的应用在交通仿真的各个方面。

交叉口的制作：第一步：加入背景图表1 选取编辑选项图表2 如图读取背景图片图表3 选取比例选项，之后在背景上选取对应的车道宽度第二步：绘制路网：使用最左边工具栏里的进行路网的绘制，按照车流前进的方向点死鼠标右键拉线，确定link的起终点，之后进行link参数的选择（包括车道等）如此，将背景图中的所有道路一一覆盖第三步：连接各个link选取要连接的link点击在其上点击右键然后拉向要被连接的link，之后显示出参数界面（包括可以取的曲线点的数目、link里的不同车道等），之后就有了link之间的连接线依此连接所有可行的link，为下一步输入车流打好基础。

第四步：加入交通量使用最左边工具栏里的进行车流的放入，在link的远端起点（交叉口的进口道远端）选中该link后点击右键，得到下图所显示的车辆输入界面：作为实验可以如图输入参数，表示该link编号为1，一个仿真周期输入车流量1111，车辆类型及种类选取了默认。

第五步：给出车辆运行的路径：使用最左边工具栏里的进行路径的给出。

首先左键选取起始的link，在其上点击右键，然后左键选取想要去的link，在其上点击右键，则可以得到图示的效果：图中的红线和绿线即为点击右键的位置。

如此，车辆可以向三个方向运行了。

当然，必须之前连好的link之间才可以设置路径。

第六步：给出信号灯配时：首先选取最上边菜单栏的信号控制中的编辑信号控制机选项，得到下图：新建新的信号配时方案之后，选取最简单的固定配时进行设置：首先点击编辑信号控制，在新的界面里根据要仿真的实际相位需求添加需要的信号灯组，然后添加新的信号配时方案；接着在信号灯组中选取红绿灯的形式，之后在信号配时方案中进行相位的设置，控制不同灯组出现的时间，下图为信号配时方案示例：保存信号灯配时方案之后，就可以使用最右边工具栏的进行信号灯的放置，选中要放置信号灯的车道点击右键，即可得到参数输入界面，注意依照实际情况，选好信号控制机及信号灯组（和上一步里的设计相关）之后，针对交叉口中信号灯不能解决的一些冲突，使用最左边工具栏里的进行冲突区的处理，使用左键选取想要选取的两个路段，这是它们同时变成黄色，此时点击右键调节，这时绿色表示优先通行，而红色表示让行。

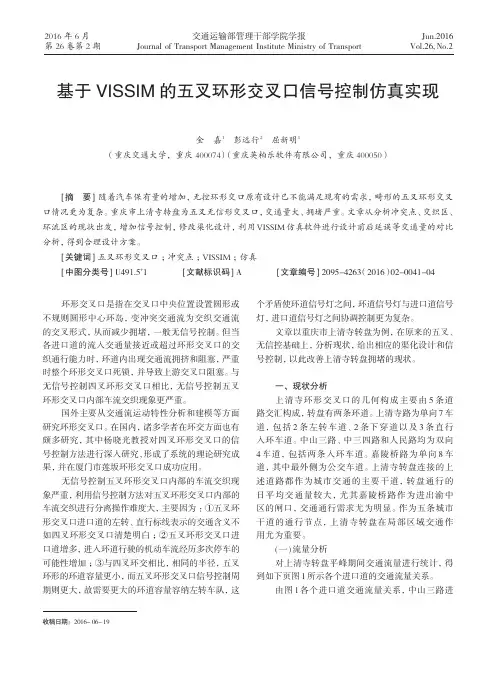

交通运输部管理干部学院学报Journal of Transport Management Institute Ministry of Transport Jun.2016 V ol.26,No.22016年 6 月第26卷第2期2016-20收稿日期：06-19环形交叉口是指在交叉口中央位置设置圆形或不规则圆形中心环岛，变冲突交通流为交织交通流的交叉形式，从而减少拥堵，一般无信号控制。

但当各进口道的流入交通量接近或超过环形交叉口的交织通行能力时，环道内出现交通流拥挤和阻塞，严重时整个环形交叉口死锁，并导致上游交叉口阻塞。

与无信号控制四叉环形交叉口相比，无信号控制五叉环形交叉口内部车流交织现象更严重。

国外主要从交通流运动特性分析和建模等方面研究环形交叉口。

在国内，诸多学者在环交方面也有颇多研究，其中杨晓光教授对四叉环形交叉口的信号控制方法进行深入研究,形成了系统的理论研究成果，并在厦门市莲坂环形交叉口成功应用。

无信号控制五叉环形交叉口内部的车流交织现象严重，利用信号控制方法对五叉环形交叉口内部的车流交织进行分离操作难度大，主要因为：①五叉环形交叉口进口道的左转、直行标线表示的交通含义不如四叉环形交叉口清楚明白；②五叉环形交叉口进口道增多，进入环道行驶的机动车流经历多次停车的可能性增加；③与四叉环交相比，相同的半径，五叉环形的环道容量更小，而五叉环形交叉口信号控制周期则更大，故需要更大的环道容量容纳左转车队，这基于VISSIM 的五叉环形交叉口信号控制仿真实现金　嘉1　彭远行2　屈新明1（重庆交通大学，重庆 400074）（重庆英柏乐软件有限公司，重庆400050）[摘　要] 随着汽车保有量的增加，无控环形交口原有设计已不能满足现有的需求，畸形的五叉环形交叉口情况更为复杂。

重庆市上清寺转盘为五叉无信形交叉口，交通量大、拥堵严重。

文章从分析冲突点、交织区、环流区的现状出发，增加信号控制，修改渠化设计，利用VISSIM 仿真软件进行设计前后延误等交通量的对比分析，得到合理设计方案。

基于VISSIM仿真的环形交叉口优化研究江苏南京，210000摘要：本文针对黄山市前元路环形交叉口现状日益突出的交通问题，提出三种具体的优化研究方案，并利用微观仿真软件VISSIM进行建模分析。

最终对比各个方案的数据指标，按实际需求推荐较优方案。

关键词：环形交叉口；VISSIM交通仿真；交通工程；渠化改造0引言环形交叉口不同于普通交叉口的特点是常通过设置绿化中心岛来引导进入交叉口的车辆以同一方向绕岛行驶，这种平面交叉形式俗称转盘或环岛。

相对于其他类型平面交叉口，优点其一是交通流线相对简单，只存在分、合流点和交织点，并无冲突点，较为安全，无需在交叉口内设置过多交安设施，有利于车流的连续性；二是在面对多路交叉或畸形交叉，环形交叉口不需信号灯管制，更适合应对此类纷繁情况；三是环形交叉口内部空间可设置绿化以美化城市或建设城市标志性景观。

环形交叉口引入中国后，各地进行大规模建设环岛，一些问题也日益突出。

一是中心岛占地面积较大，通过车辆的行程距离有所增长，不利于车辆的快速通过；二是随着我国机动车保有量的逐步提升，城市交通流量剧增，许多环形交叉口无法承受大流量的冲击，车辆进出环岛变道困难，造成常态交通拥堵；三是环形交叉口对非机动车管控较弱，导致机动车和非机动车冲突较大，极易发生事故，影响交叉口通行效率。

本文以黄山市前元路环形交叉口为例，以减少交通冲突、提高通行效率为主要出发点，提出优化方案，运用VISSIM仿真软件对现状和方案进行仿真模拟及方案对比评价，确定出推荐方案。

1交叉口概况1.1交叉口及周边环境前元路环岛位于黄山市老城区，是由两条干路（前元南路、长干路）和一条支路（上塘路）相交形成的五路交叉口。

周边有黄山市公安局、黄山市邮政局、中国人民银行等企事业单位以及大量居住区和部分沿街商业，行人和非机动车流量大，是黄山市老城区一个重要节点。

交叉口中心岛直径约为35m，除前元南路（北段）为双向四车道，设有独立的非机动车道外；上塘路、长干路和前元路（南段）均为双向二车道，且机非混行，交叉口现状渠化见图1。
