三视图有两种画法第三角法和第一角法

1、三视图：采用正投影 三视图： 法将物体同时向三个投影 面投影, 面投影,所得三个投影图
主视图、俯视图、 主视图、俯视图、左视图
三视图的形成 及位置关系
1.2.3 体的三面投影
一、体的投影
体的投影， 体的投影，实质上是构成该体的所 有表面的投影总和。 有表面的投影总和。
V
二、三面投影与三视图
一、简单叠加体的画图和看图方法
画图时一定逐个形体画， ⒈ 画图时一定逐个形体画，同时注意分析表面的 过渡关系，以避免多线或漏线。 过渡关系，以避免多线或漏线。 ⒉ 看图时切忌只抓住一个视图不放。利用封闭线 看图时切忌只抓住一个视图不放。 框分解形体和分析表面的相对位置关系。 框分解形体和分析表面的相对位置关系。
1.2.1 正投影的基本特征
真实性 积聚性 收缩性
思考题：
下面是一物体正投影得到的一张图，你能 看出它是什么形状嘛？
问题:1.一个方向的投影能不能完整地表 达物体的形状和大小 ，能不能区分不同 的物体？
答案： 答案：不能 怎样才能更完整地表达物体的形状和大小呢？ 怎样才能更完整地表达物体的形状和大小呢？ 答案:多方向投影（三视图）. 答案 多方向投影（三视图） 多方向投影
轮廓部分用虚线画出，对称线、轴线和圆 对称线、
线均用点划线画出。 的中心 线均用点划线画出。
1.3 简单叠加体的三视图
一、简单叠加体的叠加形式及表面过渡关系
⒈ 回转体与回转体叠加
⒉ 回转体与平面体叠加 形体之间 一般有轮廓线 分界
⒊ 平面体与平面体叠加
有实线 有实线
有虚线
无线
两体表面共面时，中间无分界线。 两体表面共面时，中间无分界线。
第三角画法：左视图放左边，右视图放右边，上视图放上面， 第三角画法：左视图放左边，右视图放右边，上视图放上面， 依此类推(如下图 如下图) 依此类推 如下图

第三角法和第一角法第三角法和第一角法划分：一、第一角投影法1.凡将物体置于第一象限内，以「视点(观察者)」→「物体」→「投影面」关系而投影视图的画法，即称为第一角法。

亦称第一象限法。

2.第一角投影箱之展开方向，以观察者而言，为由近而远之方向翻转展开。

3.第一角法展开后之视图排列如下，以常用之三视图(前视、俯视、右侧视图)而言，其右侧视图位于前视图之左侧，俯视固则位于前视图之正下方。

二.、第三角投影法1.凡将物体置于第三象限内，以「视点(观察者)」→「投影面」→「物体」关系而投影视图的画法，即称为第三角法。

亦称第三象限法。

2.第三角投影箱之展开方向，以观察者而言，为由远而近之方向翻转展开。

3．第三角法展开后之视固排列如下，以常用之三视图而言，其右侧视图位于前视图之右侧，而俯视图则位于前视图之正上方。

CNS 相关规定CNS中国国家标准之象限投影符号，系将一截头圆锥之前视图与左侧视图，依投影之排列而得。

主要之区别为第一角法符号(左侧视图排在右边)，而第三角法符号(左侧视图位在左边)。

对于正投影方法之使用，CNS规定第一角法或第三角法同等适用。

但在同一张图纸上不可混合使用，且须在标题概内或其它明显处绘制符号或加注「第一角法」或「第三角法」字样。

以作为读图之识别。

由于第二象限投影与第四象限投影因水平投影面旋转后与直立投影面重叠，致使投影视图线条混淆不清，增加绘固及识图不便，故不予采用。

欧洲各国盛行第一角法投影制，所以第一角法投影亦有「欧式投影制」之称呼。

例如德国(DIN)、瑞士(VSM)、法国(NF).挪威(NS)等国家使用之。

美国采用第三角投影制，故有「美式投影制」之称呼。

除美国(ANSI)外，尚盛行于美洲地区。

而中华民国(CNS)、国际标准化机构(ISO)与日本[JIS]则采第一角法及第三角两制并行。

视图之排列，应依投影原理上下左右对齐排列，不得任意更换或未依据投影方式排置。

六种视图中最常用之三视图组合为:前视图、上视圆及右侧视图，一般均以L字形或逆向L字形之方式排列于图纸上。

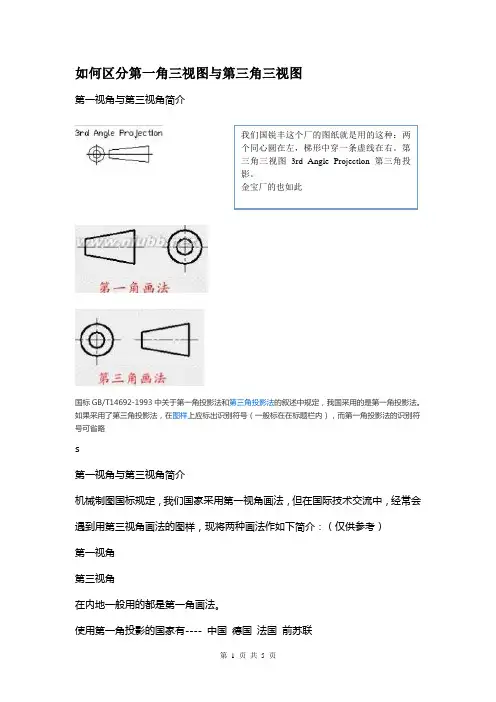

如何区分第一角三视图与第三角三视图第一视角与第三视角简介我们国锐丰这个厂的图纸就是用的这种：两个同心圆在左，梯形中穿一条虚线在右。

第三角三视图3rd Angle Projectlon 第三角投影。

金宝厂的也如此国标GB/T14692-1993中关于第一角投影法和第三角投影法的叙述中规定，我国采用的是第一角投影法。

如果采用了第三角投影法，在图样上应标出识别符号（一般标在在标题栏内），而第一角投影法的识别符号可省略s第一视角与第三视角简介机械制图国标规定，我们国家采用第一视角画法，但在国际技术交流中，经常会遇到用第三视角画法的图样，现将两种画法作如下简介：（仅供参考）第一视角第三视角在内地一般用的都是第一角画法。

使用第一角投影的国家有---- 中国德国法国前苏联使用第三角投影的国家有----- 美国英国日本等我国GB和ISO标准一般用第一角法，美国，日本，台湾地区等习惯用第三角法。

第三角法俯视图放在主视图上，左视图放在主视图左边，依次类推，与第一角法刚好相反，所以一开始会不大习惯。

因为第三角法视图放的位置与第一角法不一样，特别是大图纸A1、A0。

第一角投影法:常称欧洲方法或E法.我国机械制图标准中采用的投影法与此相同 .第三角投影法:常称美国方法或A法.第三角投影法是假想将物体置于透明的玻璃盒之中,玻璃盒的每一侧面作为投影面,按人(观察者)-面(投影面)-物(机件)的相对位置关系,作正投影所得图形的方法.(见图2-1)在ISO国际标准中第一角投影方法规定用图a所示图形符号表示.第三角投影法规定用图b所示的图形符号表示(见图2-2)第三角投影法三个互相垂直的平面将空间分为八个分角，分别称为第Ⅰ角、第Ⅱ角、第Ⅲ角……，如附图所示。

第一角画法是将机件置于第Ⅰ角内，使机件处于观察者与投影面之间（即保持人→物→面的位置关系）而得到正投影的方法。

我们以前讨论的投影画法都是第遗教画法。

第三角画法是将机件置于第Ⅲ角内，使投影面处于观察者与机件之间（即保持人→面→物的位置关系）而得到正投影的方法，如图所示。

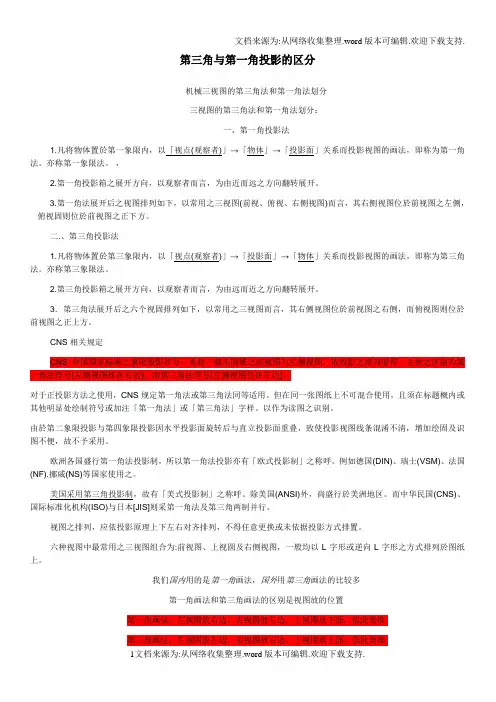

第三角与第一角投影的区分机械三视图的第三角法和第一角法划分三视图的第三角法和第一角法划分：一、第一角投影法1.凡将物体置於第一象限内，以「视点(观察者)」→「物体」→「投影面」关系而投影视图的画法，即称为第一角法。

亦称第一象限法。

，2.第一角投影箱之展开方向，以观察者而言，为由近而远之方向翻转展开。

3.第一角法展开后之视图排列如下，以常用之三视图(前视、俯视、右侧视图)而言，其右侧视图位於前视图之左侧，俯视固则位於前视图之正下方。

二.、第三角投影法1.凡将物体置於第三象限内，以「视点(观察者)」→「投影面」→「物体」关系而投影视图的画法，即称为第三角法。

亦称第三象限法。

2.第三角投影箱之展开方向，以观察者而言，为由远而近之方向翻转展开。

3．第三角法展开后之六个视固排列如下，以常用之三视图而言，其右侧视图位於前视图之右侧，而俯视图则位於前视图之正上方。

CNS 相关规定CNS中国国家标准之象限投影符号，系将一截头圆锥之前视图与左侧视图，依投影之排列而得。

主要之区别为第一角法符号(左侧视图排在右边)，而第三角法符号(左侧视图位在左边)。

对于正投影方法之使用，CNS规定第一角法或第三角法同等适用。

但在同一张图纸上不可混合使用，且须在标题概内或其他明显处绘制符号或加注「第一角法」或「第三角法」字样。

以作为读图之识别。

由於第二象限投影与第四象限投影因水平投影面旋转后与直立投影面重叠，致使投影视图线条混淆不清，增加绘固及识图不便，故不予采用。

欧洲各国盛行第一角法投影制，所以第一角法投影亦有「欧式投影制」之称呼。

例如德国(DIN)、瑞士(VSM)、法国(NF).挪威(NS)等国家使用之。

美国采用第三角投影制，故有「美式投影制」之称呼。

除美国(ANSI)外，尚盛行於美洲地区。

而中华民国(CNS)、国际标准化机构(ISO)与日本[JIS]则采第一角法及第三角两制并行。

视图之排列，应依投影原理上下左右对齐排列，不得任意更换或未依据投影方式排置。
