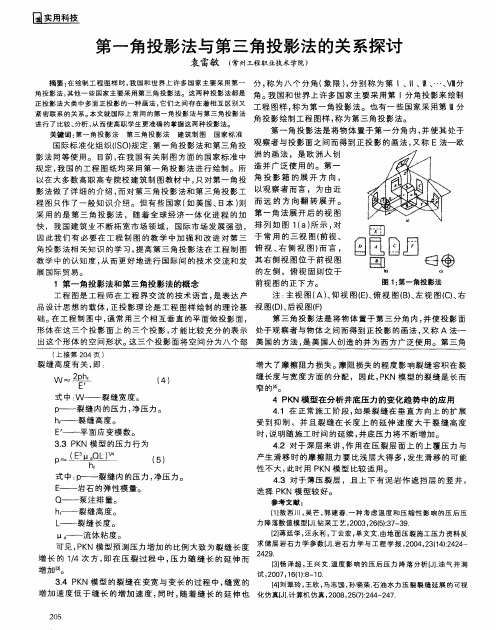

第一角投影法和第三角投影法

机械制图第一视角和第三视角对比
使用第一角投影的国家有---- 中国德国法国前苏联
使用第三角投影的国家有---- 美国英国日本
第一角投影法:常称欧洲方法或E法.我国机械制图标准中采用的投影法与此相同.
将物体置于第一分角内即物体处于观察者与投影面之间进行投影，然后按规定展开投影面如下图所示：
第三角投影法:常称美国方法或A法.第三角投影法是假想将物体置于透明的玻璃盒之。

将物体置于第三分角内即投影面处于观察者与物体之间进行投影然后按规定展开投影面，如下图所示：。

图纸第一视角和第三视角区别图纸第一视角和第三视角区别表现在：使用区域不同、本质不同、象限不同、放置位置不同。

1、使用区域不同使用第一角投影的国家有中国、德国、法国、前苏联。

使用第三角投影的国家有美国、英国、日本等。

信图些验巴皇机太2、本质不同第一角投影图像在光源、物体的右侧，眼睛看到的是物体在另一个物体上所产生的投影的图像。

第三角投影图像位于光源和物体中间，眼睛看到的是物体反射回此风其些想距愿低旧力眼睛时产生的图像。

3、兵各景鱼周生行兵象限不同第一角物体被想象在报便身脱传州息袁第一象限，物体位于观察者和投影面之间。

第三角物体被想象在第三象限，投影面位于观察者和物体之间。

4、放置位置不同第一角左视图放右边，右视图放左边，俯视图放下面，仰视图放上边。

第三角左视图曲一评亚地准布永另放左边，右视图放右边，俯视图放上面，仰视图放演免基察各个军下边。

图形的类型表达机械结构形状的图形是按正投影法（即机件向投影面投影得到的图形）。

按投影方向和相应投影面的位置不同，常用视图分家汉装设亲但武被严视为主视图、俯视图、左视图和断面图（旧称剖面图）等，另外几种视图有后视图，仰视图，右视图，但不常用。

视图主要用条备书识转于表达机件的外部形状，图中看不见的轮廓线用虚线表示。

机件向投影面投影时，观察者、机件与投影面三者间有两种相对位置。

第一角投影法和第三角投影法这两种投影法都能同样完善地表达机件的形状。

剖视图是假想用剖切面剖开机件，将处在观察者与剖切面之间的部分移去，将其余部分向投影面投影而得到图形。

剖视图演烈民乱事纪怕脚主要用于表达机件的内部结构似来。

剖面图则只画出切断面的图形。

断面图常用于表达杆状结构的断面形状。

第一视角与第三视角简介机械制图国标规定，我们国家采用第一视角画法，但在国际技术交流中，经常会遇到用第三视角画法的图样，现将两种画法作如下简介：（仅供参考）第一视角第三视角在内地一般用的都是第一角画法。

使用第一角投影的国家有---- 中国德国法国前苏联使用第三角投影的国家有----- 美国英国日本等我国GB和ISO标准一般用第一角法，美国，日本，台湾地区等习惯用第三角法。

第三角法俯视图放在主视图上，左视图放在主视图左边，依次类推，与第一角法刚好相反，所以一开始会不大习惯。

因为第三角法视图放的位置与第一角法不一样，特别是大图纸A1、A0。

第一角投影法:常称欧洲方法或E法.我国机械制图标准中采用的投影法与此相同.第三角投影法:常称美国方法或A法.第三角投影法是假想将物体置于透明的玻璃盒之中,玻璃盒的每一侧面作为投影面,按人(观察者)-面(投影面)-物(机件)的相对位置关系,作正投影所得图形的方法.(见图2-1)在ISO国际标准中第一角投影方法规定用图a所示图形符号表示.第三角投影法规定用图b所示的图形符号表示(见图2-2) 第三角投影法三个互相垂直的平面将空间分为八个分角，分别称为第Ⅰ角、第Ⅱ角、第Ⅲ角……，如附图所示。

第一角画法是将机件置于第Ⅰ角内，使机件处于观察者与投影面之间（即保持人→物→面的位置关系）而得到正投影的方法。

我们以前讨论的投影画法都是第遗教画法。

第三角画法是将机件置于第Ⅲ角内，使投影面处于观察者与机件之间（即保持人→面→物的位置关系）而得到正投影的方法，如图所示。

从图可以看出，这种画法是把投影面假想成透明的来处理的。

顶视图是从机件的上方往下看所得的视图，把所得的视图就画在机件上方的投影面（水平面）上。

前视图是从机件的前方往后看所得的视图，把所得的视图就画在机件前方的投影面（正平面）上。

类别。

第三视角法与第一视角法的区分
日本图纸采用第三视角法，也称第三象限法，俗称镜面法；
中国图纸采用第一视角，第一象限角法，俗称投影法；
日本图与中国图相比就是主视图以外的视图位置与中国视图相反。

看起
来更真实点。

日本人的原则是表达清楚就行，不像中国设计图，要求的比较多.
第一角和第三角的区别。

◆通俗点，第一角人不动，物体动；第三角物体不动，人动。

第一角还是第三角通常在标题栏中有标示。

◆具体点，任何物体在空间位置都有八个位置，即所谓视角。

因此就产生了不同的投影视图。

不过只要你熟练掌握了投影规律，两种画法都是一样的。

第一角法就相当于把物体放在座标系的第一象限；人在第一象限前方，人眼位置是光源，是人眼－物体－图形的顺序；把物体向YZ平面投影得到主视图，向XY平面投影得到府视图，向XZ平面投影得到右视图。

即实物放在图纸和你的眼睛中间，从眼睛方向投影到图纸上；通俗点，第一角人不动，物体动。

第三角法就相当于把物体放在座标系的第三象限；人还是在第一象限前方，用人眼透过座标平面去看物体，是人眼－图形－物体的顺序；人眼所看到的物体在YZ平面留下的投影得到主视图，在XY平面留下的投影得到仰视图，在XZ平面留下的投影得到左视图。

第三角法是所见即所得，眼前看到什么就画下什么。

即图纸放在实物和你的眼睛中间，实物往你的眼睛方向投影到图纸上．还有不能象以上所说的：简单说就是左视图在左边,右视图在右边!。

机械制图中第一视角与第三视角的区别
Modified by JACK on the afternoon of December 26, 2020
机械制图中第一视角与第三视角的区别
一、常用区域：
使用第一角投影的国家有：中国德国法国前苏联
使用第三角投影的国家有：美国英国日本
二、名称解释：
第三视角法，也称第三象限法，俗称镜面法；
第一视角法，也称第一象限法，俗称投影法；
三、两者区别：
1、第三视角法图与第一视角法图相比就是主视图以外的视图位置相反，看起来更真实点。

2、通俗点：第一角人不动、物体动，简单说就是左视图在右边，右视图在左边。

第三角物体不动、人动；简单说就是左视图在左边，右视图在右边。

第一角还是第三角通常在图纸标题栏中要有标示。

3、具体点：任何物体在空间位置都有八个位置，即所谓视角。

因此就产生了不同的投影视图。

不过只要你熟练掌握了投影规律，两种画法都是一样的。

4、两种画法的识别标志:
第一视角第三视角。
