贴片排阻

L1 L2 W
S Circuit
R Circuit
S473
H Q L P
尺寸型號
RCN06-10R RCN06-10S
L 6.4 ± 0.2
W 3.1 ± 0.2
H 0.55 ± 0.1
L1 0.5 ± 0.3
L2 0.5 ± 0.2
P 1.27 ± 0.1
Q 0.8 ± 0.2
02 of 06
/
TOKEN
FCR/RCA/RCN 貼片厚膜電阻 網絡電阻 排阻
貼片厚膜電阻 網絡電阻 排阻
FCR, RCA, RCN 系列 表面貼裝電阻器
產品簡介
高精度表面貼裝網絡電阻，排列貼片，和倒裝 貼片是非常成熟，典型的芯片電阻器的代表。 德鍵電子採用最新封裝技術，優化無引線表面 貼裝的封裝，以滿足新的汽車行業對溫度和濕 度的要求，同時提供高重複性，穩定性的工業、 電信、和消費性電子產品。 適用於加工自動化 SMD 或 SMT 裝配系統，這些貼片元器件均符合 RoHS 標準， 與無鉛（Pb-Free）要求，兼容錫/鉛（Sn / Pb）回流焊和汽相焊接工藝。 倒裝貼片電阻 (Flip Chips) FCR 系列： - 倒裝貼片電阻尺寸結構（FCR 系列），有 EIA 0603， EIA 0805，和 EIA 1206 系列標準提供。 - 額定功率有 1/10W，1/8W，和 1/4W 可供選擇，最大電壓 100V， 300V，和 300V。 - 精度公差有 F(± 1%), J(± 5%) 對應寬廣的阻值範圍 1Ω to 10MΩ. 貼片排列電阻（排阻） RCA 系列： - RCA 排阻 1.6mm X 3.2mm 的封裝尺寸，非常方便於高密度電路的設計使用。 - 排阻是由多個電阻元組件排列封裝器件，如用一個排列電阻來取代 4 個精 密電阻的設計，應用成本相對的節約很多。 - 貼片排阻精準公差比有 F(± 1%)，G(± 2%)，和 J(± 5%) 對應的阻值範圍 從 10Ω 到 1MΩ. 網絡電阻（網阻） RCN 系列： - 網絡電阻提供寬廣阻值範圍從 10Ω 到 1MΩ， 工作溫度 -55°C~+125°C. - 網阻的每一個電阻元組件功率為 1/16W 於 +70°C，可由客戶定制配置。 如需德鍵最新詳細規格，機械特性或電氣特性，請與我們的銷售代表聯繫， 以取得更新的信息。

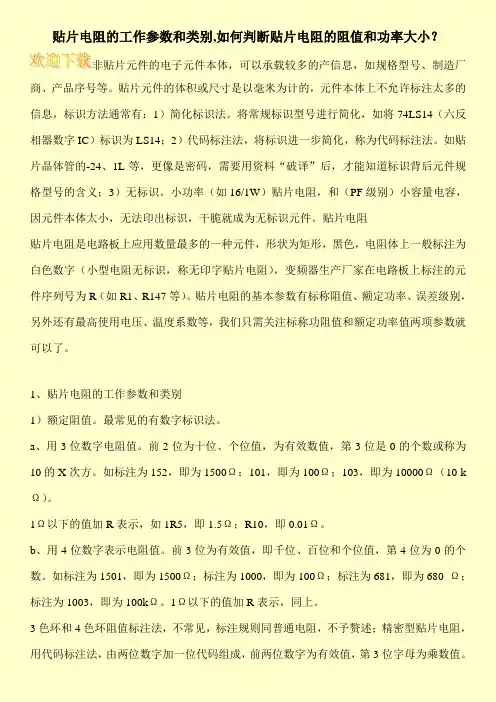

贴片电阻的工作参数和类别,如何判断贴片电阻的阻值和功率大小？非贴片元件的电子元件本体，可以承载较多的产信息，如规格型号、制造厂商、产品序号等。

贴片元件的体积或尺寸是以毫米为计的，元件本体上不允许标注太多的信息，标识方法通常有：1）简化标识法。

将常规标识型号进行简化，如将74LS14（六反相器数字IC）标识为LS14；2）代码标注法，将标识进一步简化，称为代码标注法。

如贴片晶体管的-24、1L等，更像是密码，需要用资料“破译”后，才能知道标识背后元件规格型号的含义；3）无标识。

小功率（如16/1W）贴片电阻，和（PF级别）小容量电容，因元件本体太小，无法印出标识，干脆就成为无标识元件。

贴片电阻贴片电阻是电路板上应用数量最多的一种元件，形状为矩形，黑色，电阻体上一般标注为白色数字（小型电阻无标识，称无印字贴片电阻），变频器生产厂家在电路板上标注的元件序列号为R（如R1、R147等）。

贴片电阻的基本参数有标称阻值、额定功率、误差级别，另外还有最高使用电压、温度系数等，我们只需关注标称功阻值和额定功率值两项参数就可以了。

1、贴片电阻的工作参数和类别1）额定阻值。

最常见的有数字标识法。

a、用3位数字电阻值。

前2位为十位、个位值，为有效数值，第3位是0的个数或称为10的X次方。

如标注为152，即为1500Ω；101，即为100Ω；103，即为10000Ω（10 k Ω）。

1Ω以下的值加R表示，如1R5，即1.5Ω；R10，即0.01Ω。

b、用4位数字表示电阻值。

前3位为有效值，即千位、百位和个位值，第4位为0的个数。

如标注为1501，即为1500Ω；标注为1000，即为100Ω；标注为681，即为680 Ω；标注为1003，即为100kΩ。

1Ω以下的值加R表示，同上。

3色环和4色环阻值标注法，不常见，标注规则同普通电阻，不予赘述；精密型贴片电阻，用代码标注法，由两位数字加一位代码组成，前两位数字为有效值，第3位字母为乘数值。

例如：标示为"123"的贴片电阻的电阻值为12*104 =120000Ω=120KΩ。
主板上的贴片电阻有时也采用数字+字母的形式不标注其电阻值。前两位是数字，每三位是字母。用这种方法表示的电阻值与用前面的方法所表示的在识别方法上有所不同---它的前两位数字只是一个代马，并不表示实际的阻值，其代码表示的有效数字随着封装形式的不同而变化。标为"0"或"000"的贴片电阻其阻值为0Ω，这种电阻实际上是跳线。在有些主板电路中，阻值为0Ω的贴片电阻常用不作为保险电阻或作为EMI电磁兼容电阻使用.
常用的小功率直插式肖特基二极管的型号是1N。5817。
小功率贴片二极管主要有SS12、SS3484、GW435817、BAR43、RB731U等型号。
固态电解电容
它是一种有极性的电解是容。固态电解电容的额定电压为2-35V，空量为1-2700UF，等效串联电阻最近达M欧，广泛用于新型主板中的电源滤波电路中。
电容的识别
在电路中，电容一般用大写英文字母"C"加数字表示，在有些主板上，电容字符"C"前面加注一个字母，表示该电容所在的电路和部位，如"AC01"表示音频中的第一个电容。
有些情况下，电容也可以串联使用，电容串联使用后，金属极板之间的距离相当于各串联电容之件的和，其总电容会小于串联回路中任何一个电容的容量，因此串联时，总串联电容容量之倒数为各电容容量倒数之和。
电容串联后，会产生分压作用，其分压比为电容容量之倒数比，当两个电容处于串联状态时，这两个电容的损耗电阻也处于串联关态，故会使整个电容的等效损耗电阻变大，可能使耗值变的很大。
表示字母"X"、"Y"、"G"、"Z"。

文文件编号QA-WI-K079 件 制订日期 2004-6-9 名 版 次 A TOR C H 火炬 称 无铅排列晶片电阻规格标准 书页 次 共16页 第3页 四、尺寸：( )R C A02-2D/RTA03-2D/RTA03-2C R C A02-4D/RCA03-4DR C A02-4C/RTA03-4CR C A02-8D/RTA03-8CCircuits Circuits2 Circuits L 1 L 1称 页 次 共16页 第7页Specifications 规格 TEM项目Conditions 条件 Resistors Jumper◎测试方法三（电烙铁试验）：加热温度：350±10℃电烙铁加热时间：3+1/-0sec.取电铬铁加热于电极两端后，取出静置60分钟以上，再量测阻值变化率。

依据SONY （SS-00254-5）依据JIS-C5202-6.10步骤 制程名称 试验环境条件1 阻值量测 室温2 烘干 125℃、24小时3 湿润 85℃、85%RH 、168小时4 焊锡炉测试260±3℃、10秒 5 静置 室温6 焊锡炉测试260±3℃、10秒 7 阻值量测 室温Solderability 焊锡性 前处理将晶片电阻放置于PCT 试验机内，在温度105℃、湿度100%及气压1.22×105 pa 的饱和条件下进行4小时的老化测试，取出后静置于室温下2小时。

测试方法◎测试项目一（焊锡炉测试）：将电阻浸于245±3℃之炉中3+1/-0秒后取出置于显微镜下观察焊锡面积。

◎测试项目二（小球平衡法）：将浸渍助焊剂后的电阻置放于Wetting Balance 测试机，依下列条件做设定，并记录晶片电阻焊锡润湿时间。

焊锡槽平衡法测试条件条件焊锡温度 245±3℃浸渍速度 1~5mm/S浸渍高度 0.10mm浸渍角度 水平25mg →0402、0603 锡球重量 200mg →0805、1206、1210、2010、2512依据SONY （SS-00254-2）依据JIS-C5202-6.111．试验项目一： 导体吃锡面积应大于95%。
