贴片排阻封装

贴片电阻规格、封装、尺寸(总4页)-CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除贴片电阻常见封装有9种，用两种尺寸代码来表示。

一种尺寸代码是由4位数字表示的EIA(美国电子工业协会)代码，前两位与后两位分别表示电阻的长与宽，以英寸为单位。

我们常说的0603封装就是指英制代码。

另一种是米制代码，也由4位数字表示，其单位为毫米。

下表列出贴片电阻封装英制和公制的关系及详细的尺寸：英制(inch)公制(mm)长(L)(mm)宽(W)(mm)高(t)(mm)a(mm)b(mm)020106030.60±0.050.30±0.050.23±0.050.10±0.050.15±0.05 04021005 1.00±0.100.50±0.100.30±0.100.20±0.100.25±0.10 06031608 1.60±0.150.80±0.150.40±0.100.30±0.200.30±0.20 08052012 2.00±0.201.25±0.150.50±0.100.40±0.200.40±0.20 12063216 3.20±0.201.60±0.150.55±0.100.50±0.200.50±0.20 12103225 3.20±0.202.50±0.200.55±0.100.50±0.200.50±0.20 18124832 4.50±0.203.20±0.200.55±0.100.50±0.200.50±0.20 20105025 5.00±0.202.50±0.200.55±0.100.60±0.200.60±0.20 25126432 6.40±0.203.20±0.200.55±0.100.60±0.200.60±0.20一、零件规格:(a)、零件规格即零件的外形尺寸，SMT发展至今，业界为方便作业，已经形成了一个标准零件系列，各家零件供货商皆是按这一标准制造。

L:1.2inch(3.2mm)W:0.6inch(1.6mm)L:0.8inch(2.0mm)W:0.5inch(1.25mm)L:0.6inch(1.6mm)W:0.3inch(0.8mm)L:0.4inch(1.0mm)W:0.2inch(0.5mm)注：a、L（Length）：长度；W（Width）：宽度；inch：英寸b、1inch=25.4mm（b）、在(1)中未提及零件的厚度，在这一点上因零件不同而有所差异，在生产时应以实际量测为准。

（c）、以上所讲的主要是针对电子产品中用量最大的电阻（排阻）和电容（排容），其它如电感、二极管、晶体管等等因用量较小，且形状也多种多样，在此不作讨论。

（d）、SMT发展至今，随着电子产品集成度的不断提高，标准零件逐步向微型化发展，如今最小的标准零件已经到了0201。

二、常用元件封装1）电阻：最为常见的有0805、0603两类，不同的是，它可以以排阻的身份出现，四位、八位都有，具体封装样式可参照MD16仿真版，也可以到设计所内部PCB库查询。

注：ABCD四类型的封装形式则为其具体尺寸,标注形式为L X S X H1210具体尺寸与电解电容B类3528类型相同0805具体尺寸：2.0 X 1.25 X 0.5（公制表示法）1206具体尺寸：3.0 X 1.5 0X 0.5（公制表示法）2）电阻的命名方法1、5%精度的命名：RS – 05 K 102 JT2、1％精度的命名：RS – 05 K 1002 FTR －表示电阻S －表示功率0402是1/16W、0603是1/10W、0805是1/8W、1206是1/4W、1210是1/3W、1812是1/2W、2010是3/4W、2512是1W。

05 －表示尺寸(英寸)：02表示0402、03表示0603、05表示0805、06表示1206、1210表示1210、1812表示1812、10表示1210、12表示2512。

贴片电阻的封装（详细）贴片电阻简述片式固定电阻器，从Chip Fixed Resistor直接翻译过来的，俗称贴片电阻(SMD Resistor),是金属玻璃铀电阻器中的一种。

是将金属粉和玻璃铀粉混合，采用丝网印刷法印在基板上制成的电阻器。

耐潮湿，高温，温度系数小。

(注：以下片式固定电阻器皆叫做贴片电阻)贴片电阻分类贴片电阻分为以下几大类：类型参考国际的分类常规系列厚膜贴片电阻General purpose General purpose, 0201 - 0805General purpose, 1206 - 2512高精度高稳定性贴片电阻High precision - high stability High precision - high stability, 0201 - 0603High precision - high stability, 0805 - 1210High precision - high stability, 2010 - 2512高精密贴片电阻- AR 系列的特性与用途－超精密性±0.01% ~ ±1%－TaN 和NiCr 真空溅镀－温度系数只有±5PPM/°C ~ ±50PPM/°C－Wide R-Value range－Products with Pb-free Terminations Meet RoHS Requirments常应用于－医疗设备－精密量测仪器－电子通讯，转换器，印表机－Automatic Equipment Controller－Communication Device, Cell phone, GPS, PDA－一般消费性产品常规系列薄膜贴片电阻General purpose thin film General purpose thin film, 0201-2512低阻值贴片电阻Low ohmic Low ohmic, 0402 - 1206Low ohmic, 2010 - 2512贴片电阻阵列Arrays Arrays, convex and concave贴片电流传感器SMD current sensors Current Sensors - Low TCR贴片网络电阻器Network Network, T-type and L-type另有贴片厚膜排阻，贴片打线电阻，贴片高压电阻，贴片功率电阻等！贴片电阻封装与尺寸贴片电阻的封装与尺寸如下表：英制(mil) 公制(mm) 长(L)(mm) 宽(W)(mm) 高(t)(mm) a(mm) b(mm)0201 0603 0.60±0.05 0.30±0.05 0.23±0.05 0.10±0.05 0.15±0.050402 1005 1.00±0.10 0.50±0.10 0.30±0.10 0.20±0.10 0.25±0.100603 1608 1.60±0.15 0.80±0.15 0.40±0.10 0.30±0.20 0.30±0.200805 2012 2.00±0.20 1.25±0.15 0.50±0.10 0.40±0.20 0.40±0.201206 3216 3.20±0.20 1.60±0.15 0.55±0.10 0.50±0.20 0.50±0.201210 3225 3.20±0.20 2.50±0.20 0.55±0.10 0.50±0.20 0.50±0.201812 4832 4.50±0.20 3.20±0.20 0.55±0.10 0.50±0.20 0.50±0.202010 5025 5.00±0.20 2.50±0.20 0.55±0.10 0.60±0.20 0.60±0.202512 6432 6.40±0.20 3.20±0.20 0.55±0.10 0.60±0.20 0.60±0.20注：贴片网络电阻RCN 系列是在真空中溅镀上一层合金电阻膜于陶瓷基板上，加玻璃材保护层及三层电镀而成，可靠度高，外观尺寸均匀，精确且具有温度系数与阻值公差小的特性。

贴片电阻规格封装尺寸 Modified by JEEP on December 26th, 2020.贴片电阻规格、封装、尺寸ChipR Dimensions 、Footprint我们常说的贴片电阻 (SMD Resistor)叫"片式固定电阻器"(Chip Fixed Resistor)，又叫"矩形片状电阻"(Rectangular Chip Resistors)，按生产工艺分厚膜(Thick Film Chip Resistors)、薄膜(Thin Film Chip Resistors )两种。

厚膜是采用丝网印刷将电阻性材料淀积射等工艺将电阻性材料淀积在绝缘基体工艺(真空镀膜技术)制成，特点是低温度系数(±5PPM/℃)，高精度(±%～±1%)。

封装有：0201，0402，0603，0805，1206，1210，1812，2010，2512。

其常规系列的精度为5%，1%。

阻值范围从欧姆到20M 特性：•体积小，重量轻•适合波峰焊和回流焊•机械强度高，高频特性优越•常用规格价格比传统的引线电阻还便宜•生产成本低，配合自动贴片机，适合现代电子产品规模化生产使用状况：由于价格便宜，生产方便，能大面积减少PCB面积，减少产品外观尺寸，现在已取代绝大部分传统引线电阻。

除一些一些要求稳定和安全的电子产品，如医疗器械、汽车行驶记录仪、税控机则多采用1206、1210等尺寸偏大的电阻。

市场状况：目前，在全球的市场份额中，排名依次是台湾、日本、中国、韩国，欧美几乎不再生产。

主要的生产厂商几乎都在中国系列。

零售市场多见为一些台湾厂和国产的品牌，如、、、厚生、丽智、美隆。

贴片电阻分为以下几大类：贴片电阻的是指通过电流时由于焦耳热电阻产生的功率。

可根据焦耳定律算出：P=I2 R。

：是指在某个温度下最大允许使用的功率，通常指环境温度为70°C时的额定功率。

贴片电阻常见封装有9种，用两种尺寸代码来表示。

一种尺寸代码是由4位数字表示的EIA(美国电子工业协会)代码，前两位与后两位分别表示电阻的长与宽，以英寸为单位。

我们常说的0603封装就是指英制代码。

另一种是米制代码，也由4位数字表示，其单位为毫米。

下表列出贴片电阻封装英制和公制的关系及详细的尺寸：英制(inch) 公制(mm)长(L)(mm)宽(W)(mm)高(t)(mm)a(mm)b(mm)0201 0603 0.60±0.05 0.30±0.05 0.23±0.05 0.10±0.05 0.15±0.050402 1005 1.00±0.10 0.50±0.10 0.30±0.10 0.20±0.10 0.25±0.100603 1608 1.60±0.15 0.80±0.15 0.40±0.10 0.30±0.20 0.30±0.200805 2012 2.00±0.20 1.25±0.15 0.50±0.10 0.40±0.20 0.40±0.201206 3216 3.20±0.20 1.60±0.15 0.55±0.10 0.50±0.20 0.50±0.201210 3225 3.20±0.20 2.50±0.20 0.55±0.10 0.50±0.20 0.50±0.201812 4832 4.50±0.20 3.20±0.20 0.55±0.10 0.50±0.20 0.50±0.202010 5025 5.00±0.20 2.50±0.20 0.55±0.10 0.60±0.20 0.60±0.202512 6432 6.40±0.20 3.20±0.20 0.55±0.10 0.60±0.20 0.60±0.20贴片元件的封装一、零件规格:(a)、零件规格即零件的外形尺寸，SMT发展至今，业界为方便作业，已经形成了一个标准零件系列，各家零件供货商皆是按这一标准制造。

贴片电阻常见封装有9种，用两种尺寸代码来表示。

一种尺寸代码是由4位数字表示的EIA(美国电子工业协会)代码，前两位与后两位分别表示电阻的长与宽，以英寸为单位。

我们常说的0603封装就是指英制代码。

另一种是米制代码，也由4位数字表示，其单位为毫米。

下表列出贴片电阻封装英制和公制的关系及详细的尺寸：贴片元件的封装一、零件规格:(a)、零件规格即零件的外形尺寸，SMT发展至今，业界为方便作业，已经形成了一个标准零件系列，各家零件供货商皆是按这一标准制造。

标准零件之尺寸规格有英制与公制两种表示方法，如下表英制表示法1206 0805 0603 0402公制表示法3216 2125 1608 1005含义L:1.2inch(3.2mm)W:0.6inch(1.6mm)L:0.8inch(2.0mm)W:0.5inch(1.25mm)L:0.6inch(1.6mm)W:0.3inch(0.8mm)L:0.4inch(1.0mm)W:0.2inch(0.5mm)注：a、L（Length）：长度； W（Width）：宽度； inch：英寸b、1inch=25.4mm（b）、在(1)中未提及零件的厚度，在这一点上因零件不同而有所差异，在生产时应以实际量测为准。

（c）、以上所讲的主要是针对电子产品中用量最大的电阻（排阻）和电容（排容），其它如电感、二极管、晶体管等等因用量较小，且形状也多种多样，在此不作讨论。

（d）、SMT发展至今，随着电子产品集成度的不断提高，标准零件逐步向微型化发展，如今最小的标准零件已经到了0201。

二、常用元件封装1）电阻：最为常见的有0805、0603两类，不同的是，它可以以排阻的身份出现，四位、八位都有，具体封装样式可参照MD16仿真版，也可以到设计所内部PCB库查询。

注：ABCD四类型的封装形式则为其具体尺寸,标注形式为L X S X H1210具体尺寸与电解电容B类3528类型相同0805具体尺寸：2.0 X 1.25 X 0.5（公制表示法）1206具体尺寸：3.0 X 1.5 0X 0.5（公制表示法）2）电阻的命名方法1、5%精度的命名： RS – 05 K 102 JT2、1％精度的命名：RS – 05 K 1002 FTR －表示电阻S －表示功率0402是1/16W、0603是1/10W、0805是1/8W、1206是1/4W、1210是1/3W、1812是1/2W、2010是3/4W、2512是1W。

贴片电阻常见封装有9种，用两种尺寸代码来表示。

一种尺寸代码是由4位数字表示的EIA(美国电子工业协会)代码，前两位与后两位分别表示电阻的长与宽，以英寸为单位。

我们常说的0603封装就是指英制代码。

另一种是米制代码，也由4位数字表示，其单位为毫米。

下表列出贴片电阻封装英制和公制的关系及详细的尺寸：英制(inch)公制(mm)长(L)(mm)宽(W)(mm)高(t)(mm)a(mm)b(mm)020106030.60±0.050.30±0.050.23±0.050.10±0.050.15±0.05 04021005 1.00±0.100.50±0.100.30±0.100.20±0.100.25±0.10 06031608 1.60±0.150.80±0.150.40±0.100.30±0.200.30±0.20 08052021 2.00±0.201.25±0.150.50±0.100.40±0.200.40±0.20 12063216 3.20±0.201.60±0.150.55±0.100.50±0.200.50±0.20 12103225 3.20±0.202.50±0.200.55±0.100.50±0.200.50±0.20 18124832 4.50±0.203.20±0.200.55±0.100.50±0.200.50±0.20 20215025 5.00±0.202.50±0.200.55±0.100.60±0.200.60±0.20 25126432 6.40±0.203.20±0.200.55±0.100.60±0.200.60±0.20一、零件规格:(a)、零件规格即零件的外形尺寸，SMT开展至今，业界为方便作业，已经形成了一个标准零件系列，各家零件供货商皆是按这一标准制造。

贴片电阻常见封装有9种，用两种尺寸代码来表示。

一种尺寸代码是由4位数字表示的EIA(美国电子工业协会)代码，前两位与后两位分别表示电阻的长与宽，以英寸为单位。

我们常说的0603封装就是指英制代码。

另一种是米制代码，也由4位数字表示，其单位为毫米。

下表列出贴片电阻封装英制和公制的关系及详细的尺寸：英制(inch)公制(mm)长(L)(mm)宽(W)(mm)高(t)(mm)a(mm)b(mm)020106030.60±0.050.30±0.050.23±0.050.10±0.050.15±0.05 04021005 1.00±0.100.50±0.100.30±0.100.20±0.100.25±0.10 06031608 1.60±0.150.80±0.150.40±0.100.30±0.200.30±0.20 08052012 2.00±0.201.25±0.150.50±0.100.40±0.200.40±0.20 12063216 3.20±0.201.60±0.150.55±0.100.50±0.200.50±0.20 12103225 3.20±0.202.50±0.200.55±0.100.50±0.200.50±0.20 18124832 4.50±0.203.20±0.200.55±0.100.50±0.200.50±0.20 20105025 5.00±0.202.50±0.200.55±0.100.60±0.200.60±0.20 25126432 6.40±0.203.20±0.200.55±0.100.60±0.200.60±0.20一、零件规格:(a)、零件规格即零件的外形尺寸，SMT发展至今，业界为方便作业，已经形成了一个标准零件系列，各家零件供货商皆是按这一标准制造。

贴片电阻常见封装有9种，用两种尺寸代码来表示。

一种尺寸代码是由4位数字表示的EIA(美国电子工业协会)代码，前两位与后两位分别表示电阻的长与宽，以英寸为单位。

我们常说的0603封装就是指英制代码。

另一种是米制代码，也由4位数字表示，其单位为毫米。

下表列出贴片电阻封装英制和公制的关系及详细的尺寸：一、零件规格:(a)、零件规格即零件的外形尺寸，SMT发展至今，业界为方便作业，已经形成了一个标准零件系列，各家零件供货商皆是按这一标准制造。

标准零件之尺寸规格有英制与公制两种表示方法，如下表英制表示法1206 0805 0603 0402公制表示法3216 2125 1608 1005含义L:1.2inch(3.2mm)W:0.6inch(1.6mm)L:0.8inch(2.0mm)W:0.5inch(1.25mm)L:0.6inch(1.6mm)W:0.3inch(0.8mm)L:0.4inch(1.0mm)W:0.2inch(0.5mm)注：a、L（Length）：长度；W（Width）：宽度；inch：英寸b、1inch=25.4mm（b）、在(1)中未提及零件的厚度，在这一点上因零件不同而有所差异，在生产时应以实际量测为准。

（c）、以上所讲的主要是针对电子产品中用量最大的电阻（排阻）和电容（排容），其它如电感、二极管、晶体管等等因用量较小，且形状也多种多样，在此不作讨论。

（d）、SMT发展至今，随着电子产品集成度的不断提高，标准零件逐步向微型化发展，如今最小的标准零件已经到了0201。

二、常用元件封装1）电阻：最为常见的有0805、0603两类，不同的是，它可以以排阻的身份出现，四位、八位都有，具体封装样式可参照MD16仿真版，也可以到设计所内部PCB库查询。

注：ABCD四类型的封装形式则为其具体尺寸,标注形式为L X S X H 1210具体尺寸与电解电容B类3528类型相同0805具体尺寸：2.0 X 1.25 X 0.5（公制表示法）1206具体尺寸：3.0 X 1.5 0X 0.5（公制表示法）2）电阻的命名方法1、5%精度的命名：RS – 05 K 102 JT2、1％精度的命名：RS – 05 K 1002 FTR －表示电阻S －表示功率0402是1/16W、0603是1/10W、0805是1/8W、1206是1/4W、1210是1/3W、1812是1/2W、2010是3/4W、2512是1W。

贴片电阻常见封装有9种
贴片电阻是电子元器件中最常见的元件之一，我们可以在各种电子设备中都能看到它的身影。

贴片电阻封装有多种类型，不同类型的电阻可以适用于不同的场合，可以根据需要选择不同的封装类型。

本文将介绍贴片电阻的9种常见封装类型，以及它们的特点和应用场合。

1. 0603封装
0603封装是贴片电阻中的标准尺寸之一，其尺寸为0.063英寸*0.031英寸(1.6毫米*0.8毫米)，高度为0.022英寸(0.55毫米)。

0603封装的最大功率通常为1/8瓦特，其容量范围为1欧姆至1兆欧姆，电压等级可达200伏特。

0603封装具有小巧、轻便、性价比高等优点，适用于移动设备、笔记本电脑、通信设备、数码相机等电子设备。

9. CSP封装
CSP封装是芯片级封装技术中的一种，是贴片电阻应用于一个芯片上的特殊封装。

CSP 封装将焊点从封装的底部移到顶部，提高了PCB板的布线密度，使电路板的空间更加可利用。

CSP封装的优点是体积小、重量轻、容易实现通孔的布线、密度高等等，适用于手持式电子设备和电子模块。

总之，贴片电阻封装有多种类型，分别适用于不同的场合，可以根据需要进行选择。

在选择封装类型时，应根据电子器件的功率、电容、电压等参数进行选择，以确保电器能够正常工作。

8P4R-0402： 8P4R-0603：阻值标定规则：精密贴片电阻阻值对照表贴片电阻简介以及封装和常规阻值贴片电阻低阻值精密电阻贴片电阻简介以及封装和常规阻值E26 E96 E192贴片电容电阻的阻值表示高精密贴片电阻的计算方法贴片电阻各种封装规格及阻值标注(A型排阻的引脚总是奇数的。

它的左端有一个公共端（用白色的圆点表示），常见的排阻有4、7、8个电阻，所以引脚共有5或8或9个。

B型排阻的引脚总是偶数的。

它没有公共端，常见的排阻有4个电阻，所以引脚共有8个。

排阻的阻值读法如下：“103”表示：10kΩ，“510”表示：51Ω。

以此类推。

选用时要注意，有的排阻内有两种阻值的电阻，在其表面会标注这两种电阻值，如220Ω／330Ω，所以SIP排阻在应用时有方向性，使用时要小心。

SMD排阻安装体积小，目前已在多数场合中取代了SIP排阻。

常用的SMD排阻有8P4R(8引脚4电阻)和10P8R(10引脚8电阻)两种规格。

其电路原理图符号如图所示。

排阻的阻值通常用三位数字表示，标注在电阻体表面。

在三位数字中，从左至右的第一、第二位为有效数字，第三位表示前两位数字乘10的N次方(单位为Ω)。

如果阻值中有小数点，则用“R”表示，并占一位有效数字。

例如：标示为“103”的阻值为10×10=10kΩ，标示为“222”的阻值为2200Ω即2．2kΩ，标示为“105”的阻值为1MΩ。

需要注意的是，要将这种标示法与一般的数字表示方法区别开来，如标示为220的电阻器阻值为22Ω，只有标志为221的电阻器阻值才为220Ω。

| | lucy__rose没有。

贴片电阻常见封装有9种，用两种尺寸代码来表示。

一种尺寸代码是由4位数字表示的EIA(美国电子工业协会)代码，前两位与后两位分别表示电阻的长与宽，以英寸为单位。

我们常说的0603封装就是指英制代码。

另一种是米制代码，也由4位数字表示，其单位为毫米。

下表列出贴片电阻封装英制和公制的关系及详细的尺寸：英制 (inch) 公制 (mm) 长(L)(mm) 宽(W) (mm) 高(t) (mm) a (mm) b (mm)0201 0603 0.60±0.05 0.30±0.05 0.23±0.05 0.10±0.05 0.15±0.050402 1005 1.00±0.10 0.50±0.10 0.30±0.10 0.20±0.10 0.25±0.100603 1608 1.60±0.15 0.80±0.15 0.40±0.10 0.30±0.20 0.30±0.200805 2012 2.00±0.20 1.25±0.15 0.50±0.10 0.40±0.20 0.40±0.201206 3216 3.20±0.20 1.60±0.15 0.55±0.10 0.50±0.20 0.50±0.201210 3225 3.20±0.20 2.50±0.20 0.55±0.10 0.50±0.20 0.50±0.201812 4832 4.50±0.20 3.20±0.20 0.55±0.10 0.50±0.20 0.50±0.202010 5025 5.00±0.20 2.50±0.20 0.55±0.10 0.60±0.20 0.60±0.202512 6432 6.40±0.20 3.20±0.20 0.55±0.10 0.60±0.20 0.60±0.20Note ：我们俗称的封装是指英制。

各封装电阻封装电阻是电子元器件中常见的一种电阻元件。

常见的封装电阻的尺寸和形状各不相同，可以根据不同的应用需求进行选择。

一、SMD封装电阻：SMD封装电阻是表面贴装器件，适用于小型电路板的制造。

常见的SMD封装电阻有0201、0402、0603、0805、1206等尺寸。

其中，尺寸代表了电阻组件的尺寸，如0201代表该电阻的长度为0.02英寸、宽度为0.01英寸。

这些小尺寸的电阻适用于需要高密度元件布局的电路板。

二、贴片封装电阻：贴片封装电阻与SMD封装电阻类似，可以直接贴装在电路板上。

常见的贴片封装电阻有0805、1206、1210、1812、2010等尺寸。

与SMD封装电阻相比，贴片封装电阻的尺寸较大，适用于需要较高功率承载和需要手动焊接的应用场景。

三、插装封装电阻：插装封装电阻的引脚设计为直插型，适用于通过插孔或插接器与电路板相连的应用。

常见的插装封装电阻有电解铝电容、晶振、单片机、继电器等器件。

插装封装电阻与贴片封装电阻相比，具有更高的功率承载能力，适用于需要高功率电阻的应用。

四、网络封装电阻：网络封装电阻是由多个电阻连接在一起组成的。

常见的网络封装电阻有二联、三联、四联等不同组合方式。

网络封装电阻能够实现不同组合方式的电阻值和精度，适用于需要多个电阻分配的应用场景。

它们广泛应用于模拟电路中的分压电路、滤波电路，数字电路中的电平转换、阻抗匹配等。

五、可调封装电阻：可调封装电阻也称为可变电阻或可调电阻，可以通过外部操作改变电阻值。

可调封装电阻通常有旋转式、滑动式和数字式三种类型。

它们常用于电子设备中的电流、电压调节、音量、亮度控制等应用。

封装电阻通常由电阻材料、封装材料和焊接引脚组成。

不同的封装类型和尺寸适用于不同的应用需求，设计者需要根据具体的电路设计来选择合适的封装电阻。

除了常见的封装类型外，还有一些特殊的封装电阻，如高温阻焊电阻、射频电阻等，它们在特定的应用场景中具有特殊的性能优势。

1.0mrn＞：0.5mm 尺寸贴片电咀缪1 005(0402)贴片电阻常见封装有9种，用两种尺寸代码来表示。

一种尺寸代码是由4位数字表示的EIA(美国电子工业协会)代码，前两位与后两位分别表示电阻的长与宽，以英寸为单位。

我们常说的0603封装就是指英制代码。

另一种是米制代码，也由4位数字表示，其单位为毫米。

下表列出贴片电阻封装英制和公制的关系及详细的尺寸：贴片元件的封装一、零件规格:(a)、零件规格即零件的外形尺寸，SMT发展至今，业界为方便作业，已经形成了一个标准零件系列，各家零件供货商皆是按这一标准制造。

标准零件之尺寸规格有英制与公制两种表示方法，如下表英制表示法1206 0805 0603 0402公制表示法3216 2125 1608 1005含义L:1.2inch(3.2mm)W:0.6inch(1.6mm)L:0.8inch(2.0mm)W:0.5inch(1.25mm)L:0.6inch(1.6mm)W:0.3inch(0.8mm)L:0.4inch(1.0mm)W:0.2inch(0.5mm)注：a、L (Length)：长度；W (Width)：宽度；inch：英寸b、1inch=25.4mm(b)、在(1)中未提及零件的厚度，在这一点上因零件不同而有所差异，在生产时应以实际量测为准。

(c)、以上所讲的主要是针对电子产品中用量最大的电阻(排阻)和电容(排容)，其它如电感、二极管、晶体管等等因用量较小，且形状也多种多样，在此不作讨论。

(d)、SMT发展至今，随着电子产品集成度的不断提高，标准零件逐步向微型化发展，如今最小的标准零件已经到了0201。

二、常用元件封装1)电阻：最为常见的有0805、0603两类，不同的是，它可以以排阻的身份出现，四位、八位都有，具体封装样式可参照MD16仿真版，也可以到设计所内部PCB库查询。

注：ABCD四类型的封装形式则为其具体尺寸，标注形式为L X S X H1210具体尺寸与电解电容B类3528类型相同0805具体尺寸：2.0 X 1.25 X 0.5 (公制表示法)1206具体尺寸：3.0 X 1.5 0X 0.5 (公制表示法)2)电阻的命名方法1、5%精度的命名：RS - 05 K 102 JT2、1 % 精度的命名：RS - 05 K 1002 FTR 一表示电阻S 一表示功率0402 是1/16W、0603 是1/10W、0805 是1/8W、1206 是1/4W、1210 是1/3W、1812 是1/2W、2010 是3/4W、2512 是1W。

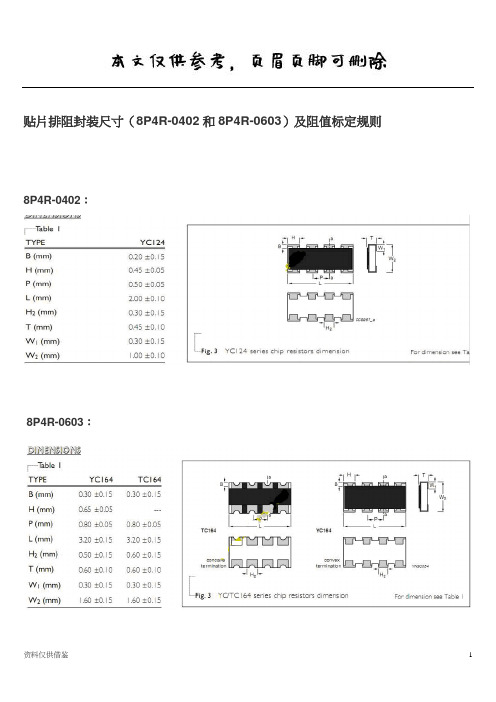

贴片排阻封装尺寸（8P4R-0402和8P4R-0603）及阻值标定规则8P4R-0402：
8P4R-0603：
阻值标定规则：
A型排阻的引脚总是奇数的。

它的左端有一个公共端（用白色的圆点表示），常见的排阻有4、7、8个电阻，所以引脚共有5或8或9个。

B型排阻的引脚总是偶数的。

它没有公共端，常见的排阻有4个电阻，所以引脚共有8个。

排阻的阻值读法如下：“103”表示：10kΩ，“510”表示：51Ω。

以此类推。

选用时要注意，有的排阻内有两种阻值的电阻，在其表面会标注这两种电阻值，如220Ω／330Ω，所以SIP排阻在应用时有方向性，使用时要小心。

SMD排阻安装体积小，目前已在多数场合中取代了SIP排阻。

常用的SMD排阻有8P4R(8引脚4电阻)和10P8R(10引脚8电阻)两种规格。

其电路原理图符号如图所示。

排阻的阻值通常用三位数字表示，标注在电阻体表面。

在三位数字中，从左至右的第一、第二位为有效数字，第三位表示前两位数字乘10
的N次方(单位为Ω)。

如果阻值中有小数点，则用“R”表示，并占一位有效数字。

例如：标示为“103”的阻值为10×10=10kΩ，标示为“222”的阻值为2200Ω即2．2kΩ，标示为“105”的阻值为1MΩ。

需要注意的是，要将这种标示法与一般的数字表示方法区别开来，如标示为220的电阻器阻值为22Ω，只有标志为221的电阻器阻值才为220Ω。

标示为“0”或…000”的排阻阻值为OΩ，这种排阻实际上是跳线(短路线)。
