87钢结构预拼装

钢结构预拼装钢结构预拼装是一种先将构件在生产厂家处进行组装，然后再运输到现场进行安装的施工方法。

随着建筑业的飞速发展，钢结构预拼装在现代建筑中扮演着越来越重要的角色。

本文将探讨钢结构预拼装的优势、适用范围以及未来发展趋势。

1. 优势钢结构预拼装的优势主要包括施工速度快、质量可控、安全可靠以及环保节能等方面。

首先，预先在工厂进行组装可以大大缩短施工周期，提高工程效率。

其次，由于所有构件在工厂进行精确加工，可以保证质量可控，降低施工过程中的错误率。

再者，钢结构预拼装采用模块化设计，安全可靠性更高，能够有效保障工人的生命安全。

此外，钢结构预拼装所使用的材料可以进行回收再利用，符合环保节能的理念，减少了浪费。

2. 适用范围钢结构预拼装适用于各种建筑类型，包括工业厂房、商业综合体、办公楼、体育馆等。

在高层建筑中，钢结构预拼装可以更好地克服施工难度大、周期长的问题，提高施工效率。

同时，在特殊气候条件下，例如寒冷地区或高温闷热地区，钢结构预拼装也能够更好地适应各种环境，保证施工质量。

3. 未来发展趋势随着建筑市场对建筑速度、质量和环保的要求日益提高，钢结构预拼装将会在未来得到更广泛的应用。

未来，预制建筑将更多地呈现出定制化、智能化的趋势，利用先进的技术手段，实现更高效的施工方式。

同时，随着钢结构预拼装技术不断完善和普及，其成本也将逐渐降低，让更多的建筑项目受益于这种高效、绿色的建筑方式。

综上所述，钢结构预拼装作为一种先进的施工技术，具有诸多优势和适用范围，并且在未来有着广阔的发展前景。

我们期待着钢结构预拼装能够更好地为建筑行业的可持续发展做出贡献。

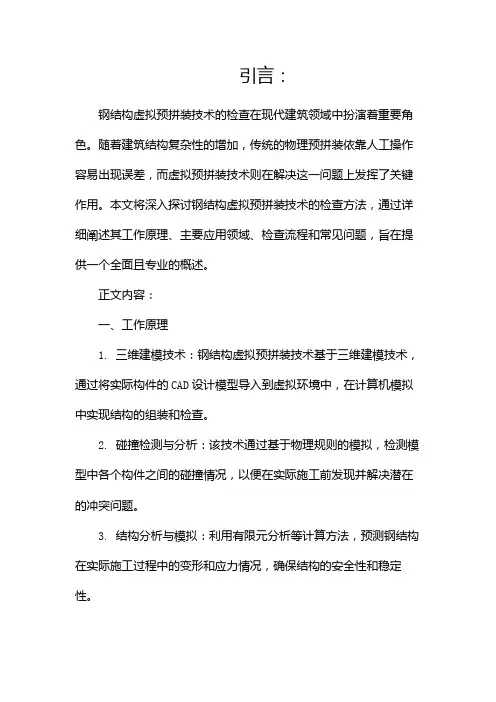

引言：钢结构虚拟预拼装技术的检查在现代建筑领域中扮演着重要角色。

随着建筑结构复杂性的增加，传统的物理预拼装依靠人工操作容易出现误差，而虚拟预拼装技术则在解决这一问题上发挥了关键作用。

本文将深入探讨钢结构虚拟预拼装技术的检查方法，通过详细阐述其工作原理、主要应用领域、检查流程和常见问题，旨在提供一个全面且专业的概述。

正文内容：一、工作原理1. 三维建模技术：钢结构虚拟预拼装技术基于三维建模技术，通过将实际构件的CAD设计模型导入到虚拟环境中，在计算机模拟中实现结构的组装和检查。

2. 碰撞检测与分析：该技术通过基于物理规则的模拟，检测模型中各个构件之间的碰撞情况，以便在实际施工前发现并解决潜在的冲突问题。

3. 结构分析与模拟：利用有限元分析等计算方法，预测钢结构在实际施工过程中的变形和应力情况，确保结构的安全性和稳定性。

4. 虚拟装配与调整：通过模拟实际施工过程中的操作，进行虚拟装配和调整，以验证构件间的连接方式和安装顺序，确保施工的准确性和效率。

二、主要应用领域1. 建筑结构设计：钢结构虚拟预拼装技术可以在设计阶段对结构方案进行模拟和检查，发现并解决潜在的结构问题，提高设计的准确性和质量。

2. 施工过程规划：通过虚拟预拼装，可以对施工过程进行可视化的规划和优化，减少组装时间和成本，降低施工风险。

3. 质量检查和监控：虚拟预拼装技术可以实时监测施工过程中的质量问题，提供及时的反馈和调整，保证钢结构的质量和稳定性。

4. 教育和培训：虚拟预拼装技术可以用于建筑工程教育和培训，通过实际操作的模拟，帮助学生和施工人员有效提高技术水平。

5. 维护和修复：该技术还可用于钢结构的维护和修复工作中，通过虚拟模拟来规划和演练维修方案，提高维修效率和准确性。

三、检查流程1. 数据准备：收集相关的建筑CAD模型和施工图纸，进行数据预处理和准备工作。

2. 模型导入与整合：将钢结构CAD模型导入到虚拟预拼装平台中，并进行整合和匹配。

钢结构预拼装方案1. 引言钢结构作为一种新型的建筑结构形式，具有结构轻、强度高、施工快捷等优点，在现代建筑领域得到了广泛应用。

然而，传统的钢结构施工方式仍存在一些问题，如施工周期长、现场作业环境复杂等。

为了解决这些问题，钢结构预拼装方案被提出并逐渐应用于实际工程中。

本文将探讨钢结构预拼装方案的原理、实施步骤以及应用情况，以期对相关领域的从业人员提供参考和借鉴。

2. 预拼装方案的原理钢结构预拼装方案是指将钢结构构件在工厂中进行预先拼装，然后以模块化方式运送到施工现场，最后进行简单的组装和安装的施工方式。

其原理主要包括以下几个方面：2.1 模块化设计钢结构预拼装方案首先进行模块化设计，将整个建筑结构划分为多个模块，每个模块由若干个预拼装构件组成。

模块化设计不仅可以提高产品质量，减少生产过程中的误差，还可以方便运输和安装。

2.2 工厂预拼装根据模块化设计，钢结构构件在工厂中进行预先拼装。

这一步骤可以极大地提高施工效率，减少现场作业时间，同时也可以提高施工质量。

2.3 运输和安装预拼装后的钢结构构件以模块化方式运输到施工现场，然后根据设计方案进行简单的组装和安装。

这种方式可以大大缩短施工周期，提高施工效率。

3. 实施步骤钢结构预拼装方案的实施步骤如下：3.1 模块化设计在设计阶段，根据项目要求进行模块化设计，将整个建筑结构划分为若干个模块，并确定每个模块的构件类型和数量。

3.2 工厂预拼装根据模块化设计，将预拼装构件送至工厂进行预拼装。

在预拼装过程中，需根据设计方案进行构件的拼装，同时进行质量检查，确保拼装质量和准确性。

3.3 运输和安装预拼装后的构件以模块化方式运输到施工现场，并按照设计方案进行组装和安装。

在安装过程中，需注意施工现场的安全性，确保施工人员的安全。

4. 应用情况钢结构预拼装方案已经在实际工程中得到了广泛的应用。

例如，在商业建筑领域，预拼装方案可以提高施工效率，减少施工成本。

在工业建筑领域，预拼装方案可以提高建筑的可靠性和稳定性。

钢构件的组装及预拼装一、组装与预拼装的概念（1）钢结构的组装是按照施工图的要求，将已加工完成的零件或半成品部件装配成独立的成品，根据组装程度可分为部件组装、构件组装。

部件组装是指由两个或两个以上零件按要求装配成半成品的部件，是装配的最小组合单元；构件组装是把零件或半成品按要求装配成独立的成品构件。

（2）预拼装也称总装，是将一个较大构件的各个部分或者一个整体结构的各个组成部分在工厂制作场地或者工地现场，按各部分的空间位置总装起来，其目的是客观反映各构件装配节点，保证安装质量。

二、组装的一般规定（1）构件组装前，应熟悉施工图纸、组装工艺及有关技术文件的要求。

检查组装用的零部件的材质、规格、外观、尺寸、数量等，均应符合设计要求。

（2）组装焊接处的连接接触面及沿边缘30～50mm 范围内的铁锈、毛刺、污垢等必须清除干净。

（3）板材、型材的拼接应在组装前进行，构件的组装应在部件组装、焊接、矫正并检验合格后进行。

（4）构件组装应根据设计要求、构件形式、连接方式、焊接方法和顺序等确定合理的组装顺序。

（5）构件的隐蔽部位应在焊接和涂装检验合格后封闭，完全封闭的构件内表面可不涂装。

（6）布置组装胎具时，其定位必须考虑预放出焊接收缩量及加工余量。

（7）为减少大件组装焊接的变形，一般应先采取小件组装焊，经矫正后，再组装大部件。

（8）组装好的构件应立即用油漆在明显部位编号，写明图号、构件号、件数等，以方便查找。

（9）构件组装的尺寸偏差应符合设计文件和国家标准《钢结构工程施工质量验收标准》.GB 50205—2020）的规定。

三、组装条件在进行部件或构件组装时，无论采取何种方法，都必须具备支撑、定位和夹紧三个基本条件，俗称组装三要素。

（1）支撑是解决工件放置位置的问题。

而实质上，支撑就是组装工作的基准面。

用何种基准面作为支撑，需根据工件的形状大小和技术要求，以及作业条件等因素确定。

图8-8所示为H形梁的组装平台，是以平台作为支撑的。

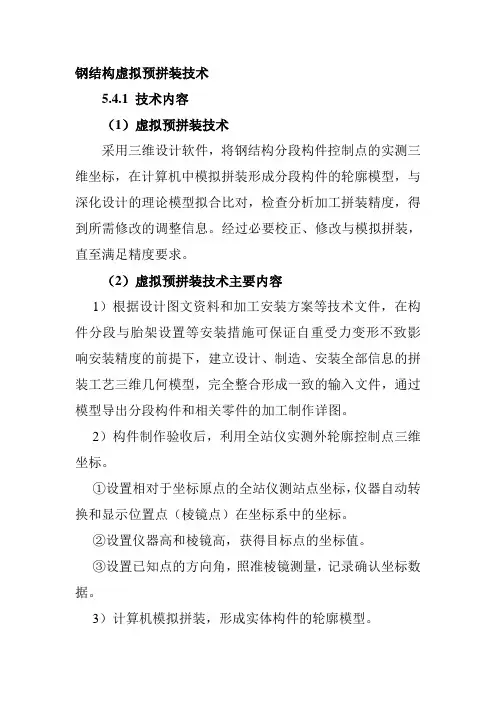

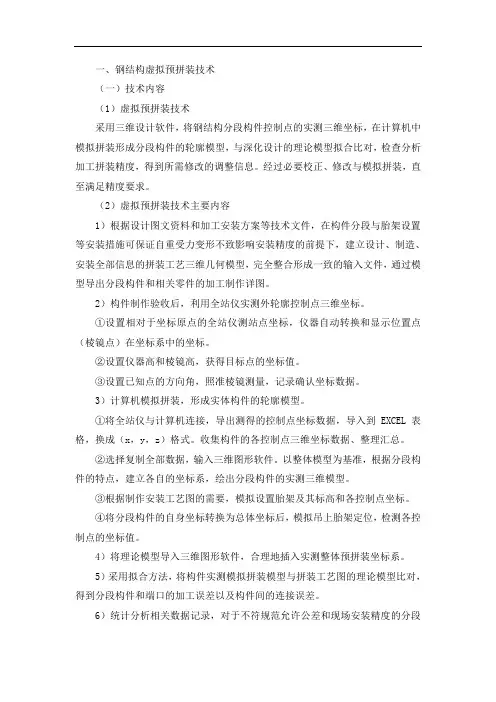

钢结构虚拟预拼装技术5.4.1 技术内容（1）虚拟预拼装技术采用三维设计软件，将钢结构分段构件控制点的实测三维坐标，在计算机中模拟拼装形成分段构件的轮廓模型，与深化设计的理论模型拟合比对，检查分析加工拼装精度，得到所需修改的调整信息。

经过必要校正、修改与模拟拼装，直至满足精度要求。

（2）虚拟预拼装技术主要内容1）根据设计图文资料和加工安装方案等技术文件，在构件分段与胎架设置等安装措施可保证自重受力变形不致影响安装精度的前提下，建立设计、制造、安装全部信息的拼装工艺三维几何模型，完全整合形成一致的输入文件，通过模型导出分段构件和相关零件的加工制作详图。

2）构件制作验收后，利用全站仪实测外轮廓控制点三维坐标。

①设置相对于坐标原点的全站仪测站点坐标，仪器自动转换和显示位置点（棱镜点）在坐标系中的坐标。

②设置仪器高和棱镜高，获得目标点的坐标值。

③设置已知点的方向角，照准棱镜测量，记录确认坐标数据。

3）计算机模拟拼装，形成实体构件的轮廓模型。

①将全站仪与计算机连接，导出测得的控制点坐标数据，导入到EXCEL表格，换成（x，y，z）格式。

收集构件的各控制点三维坐标数据、整理汇总。

②选择复制全部数据，输入三维图形软件。

以整体模型为基准，根据分段构件的特点，建立各自的坐标系，绘出分段构件的实测三维模型。

③根据制作安装工艺图的需要，模拟设置胎架及其标高和各控制点坐标。

④将分段构件的自身坐标转换为总体坐标后，模拟吊上胎架定位，检测各控制点的坐标值。

4）将理论模型导入三维图形软件，合理地插入实测整体预拼装坐标系。

5）采用拟合方法，将构件实测模拟拼装模型与拼装工艺图的理论模型比对，得到分段构件和端口的加工误差以及构件间的连接误差。

6）统计分析相关数据记录，对于不符规范允许公差和现场安装精度的分段构件或零件，修改校正后重新测量、拼装、比对，直至符合精度要求。

（3）虚拟预拼装的实体测量技术1）无法一次性完成所有控制点测量时，可根据需要，设置多次转换测站点。

钢结构预拼装
当合同文件或设计文件要求时，应进行钢构件预拼装。

钢构件预拼装可釆用实体预拼装或计算机辅助模拟预拼装。

当同一类型构件较多时，可选择一定数量的代表性构件进行预拼装。

1，钢结构预拼装的目的：
检验制作的精度及整体性，以便及时调整、消除误差，从而确保构件现场顺利吊装, 减少现场特别是高空安装过程中对构件的安装调整时间，有力保障工程的顺利实施。

通过对构件的预拼装，及时掌握构件的制作装配精度，对某些超标项目进行调整，并分析产生原因，在以后的加工过程中及时加以控制。

2，预拼装准备工作：
2.1预拼装方案制定：
预拼装前一般需制定预拼装的方案，主要包括预拼装方法（整体预拼装、分段预拼装和分层预拼装）选择、预拼装的流程及预拼装注意事项等内容。

预拼装的方法很多，需根据构件的结构特点、场地条件，结合工厂的加工能力、机械设备等情况，选择能有效控制组装精度、耗工少、效益高的方法。

2.2场地准备：
构件预拼装要有较宽阔、平整、坚固的场地，并应设置在起重设备的工作范围内，以便于拼装作业。

2.3预拼装胎具、机具及人员准备：
根据预拼装方法、结构特点等选用或制作相应的装配胎具（如组装平台、铁凳、胎架等）和机具（如吊装设备、夹具等），胎具应有足够的刚度。

同时需根据拼装工作量做好人员准备工作。

2.4检查待组装零部件的质量：
所有待预拼装的零部件必须是经过质量检验部门检验合格的钢结构成品，预拼装前需检查其质量检验记录。

3，预拼装质量验收标准：
钢结构预拼装的允许偏差见表17-32。

钢结构预拼装的允许偏差（mm）表17-32。

钢结构预制与预拼装钢结构预制和预拼装是近年来在建筑工程领域中得到广泛应用的一种先进施工技术。

它通过在工厂环境下对钢结构构件进行制造和组装，然后再将其运输到工地现场进行简单的安装，大大提高了施工效率和质量。

本文将对钢结构预制与预拼装的优势、应用领域以及发展趋势进行论述。

一、钢结构预制与预拼装的优势钢结构预制和预拼装相比传统的现场制造和安装方式，具有以下几个显著的优势。

1. 提高施工效率：钢结构预制和预拼装在工厂内进行，可以充分利用标准化、模块化生产方式，大大缩短了施工周期。

这种工艺可以与现场施工同时进行，节约了施工时间，提高了工程进展速度。

2. 提高施工质量：在工厂环境下进行钢结构构件的生产和组装，可以减少受现场气候、场地限制等因素的影响，提高了构件的一致性和质量稳定性。

同时，工厂内拥有各种先进的设备和工艺，可以更好地控制构件的加工和质量。

3. 减少对施工现场的占用：由于钢结构构件在工厂内预制和预拼装，减少了现场施工所需的设备和人力资源，降低了对施工现场的占用。

这对于那些场地狭小、施工条件有限的项目来说，是一个巨大的优势。

4. 节约材料：钢结构预制和预拼装可以通过优化设计和提高材料利用率，达到节约材料的效果。

在工厂环境下，材料浪费较少，能够最大限度地减少资源消耗。

二、钢结构预制与预拼装的应用领域钢结构预制与预拼装技术广泛应用于各个领域的建筑工程项目，包括但不限于以下几个方面。

1. 住宅建筑：钢结构预制与预拼装技术在住宅建筑领域得到广泛应用。

通过工厂生产和预制，可以快速组装出标准化的住宅构件，提高了施工效率，缩短了交房时间。

2. 商业建筑：商业建筑项目通常具有大跨度、复杂结构的特点，钢结构预制和预拼装技术可以灵活应用于各种商业建筑类型，如购物中心、办公楼等。

该技术能够提高施工速度，满足时间紧迫的项目要求。

3. 工业建筑：工业建筑常常需要大面积的空间，钢结构预制和预拼装技术可以有效应对这一需求。

通过工厂生产的构件，可以迅速组装成大跨度、大空间的工业建筑，提高了施工效率和质量。
