集成电路锁相环设计报告

锁相环实验报告引言在电子、通信和控制系统中，锁相环（Phase-Locked Loop，PLL）是一种广泛应用的反馈控制系统，用于提供稳定的频率和相位锁定。

本实验旨在探究锁相环的原理、结构和性能，并通过实际实验验证其工作原理。

锁相环原理锁相环是一种负反馈控制系统，通常由相频控振荡器（VCO）、相锁环比较器、波形整形电路和滤波器组成。

其基本原理是：通过不断调节VCO的频率，使其输出信号与参考信号的相位差保持在一个稳定的工作范围内。

实验目的1.了解锁相环的基本原理和结构；2.学习锁相环在频率和相位锁定中的应用；3.通过实际实验验证锁相环的工作原理。

实验器材1.锁相环实验台；2.函数信号发生器；3.示波器；4.电压表；5.连接线等。

实验步骤搭建实验平台1.将锁相环实验台与函数信号发生器、示波器和电压表连接；2.正确接入电源，打开锁相环实验台的电源开关； 3.确认各仪器仪表的正常工作。

设置参考信号1.使用函数信号发生器产生一个正弦波信号作为参考信号；2.设置参考信号的频率和幅度。

调节锁相环参数1.调节锁相环的增益参数，观察VCO输出信号的变化；2.尝试不同的锁相环参数组合，观察系统的稳定性和响应性。

改变输入信号1.改变函数信号发生器输出信号的频率；2.观察锁相环的相位锁定和频率锁定过程。

测量锁相环性能1.使用示波器观察锁相环输入信号、输出信号和参考信号的波形；2.使用电压表测量VCO输出信号的频率。

实验结果与分析通过实验我们可以观察到锁相环的工作原理和性能。

在不同的锁相环参数设置下，VCO输出信号的频率和相位与参考信号的变化情况不同。

根据实验数据，我们可以分析锁相环的稳定性、响应速度和抗干扰能力等性能。

结论锁相环是一种广泛应用于电子、通信和控制系统中的反馈控制系统。

通过本实验，我们深入了解了锁相环的原理和结构，并通过实际实验验证了其工作原理。

锁相环具有稳定的频率和相位锁定能力，可以在信号处理和调节控制中起到重要作用。

锁相环实验报告
《锁相环实验报告》
锁相环是一种常见的控制系统，广泛应用于通信、电力、自动控制等领域。

本
实验旨在通过搭建锁相环系统，验证其在信号同步和抑制噪声方面的性能。

实验设备包括信号发生器、锁相环模块、示波器等。

首先，我们将信号发生器
产生一个正弦波信号作为输入信号，然后将其输入到锁相环模块中。

锁相环模
块通过比较输入信号和反馈信号的相位差，控制其输出信号与输入信号同步。

最后，我们使用示波器观察输入信号、锁相环输出信号和反馈信号的波形，并
分析它们之间的相位关系和噪声抑制效果。

实验结果表明，锁相环系统能够有效地实现输入信号和输出信号的同步，且具
有良好的抑制噪声能力。

当输入信号频率发生变化时，锁相环系统能够迅速跟
随并调整输出信号，保持同步状态。

同时，锁相环系统还能够抑制输入信号中
的噪声，输出信号的波形更加稳定。

通过本次实验，我们深入了解了锁相环系统的工作原理和性能特点，为其在实
际应用中提供了有力的支持。

锁相环系统的同步性能和噪声抑制能力对于通信、电力系统等领域具有重要意义，本实验结果对于相关领域的研究和应用具有一
定的参考价值。

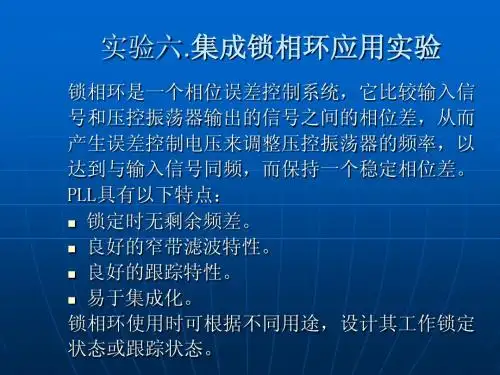

：锁相环测试及应用实验试验目的：1．了解锁相环的组成、基本原理及性能特点。

2．掌握集成锁相环4046芯片的使用方法。

3．掌握锁相环路及各部件性能（鉴相特性、压控特性、同步带和捕捉带）的测试方法。

4．掌握锁相调频、锁相鉴频电路的构成、基本原理及参数测试测试方法。

5．掌握简单锁相频率合成器的基本原理及性能指标的测试方法实验设备：1．调幅与调频发射模块。

2．直流稳压电压GPD-3303D3．F20A 型数字合成函数发生器/计数器 4．DSO-X 2014A 数字存储示波器实验原理：1. 锁相环的组成及基本原理锁相环路（PLL ）亦称自动相位控制（APC ）电路，它是一种利用相位误差消除频率误差的反馈控制系统。

如图1所示，由鉴相器（相位比较器）、环路滤波器（低通滤波器）和压控振荡器三个基本部件组成。

若o i f f ≠，瞬时相位差ϕ∆将随时间而变化；若i of f ϕ∆=保持固定值。

锁相环就是利用两个信号之间相位差的变化，控制压控振荡器的输出信号频率，最终使两个信号相位差保持为常数，达到频率相等。

锁相环的工作过程：如图1所示，若o i f f ≠，必将引起ϕ∆的变化，鉴相器输出正比于ϕ∆的误差电压()d u t 。

经环路滤波器滤除()d u t 中的高频分量和噪声，产生缓慢变动的直流电压()c u t 。

VCO 受控于()c u t ，使得振荡频率o f 与输入参考频率i f 的频差逐渐减小，直到o i f f =，电路达到稳定平衡状态，即锁定状态。

此时，ϕ∆保持一个不变的稳态相差ϕ∞，以维持电路的平衡状态。

需要指出，环路能达到锁定状态，是在o f 与i f 相差不大的范围内。

2. 几个重要概念 ⑴ 失锁与锁定开始工作时， o i f f ≠，ϕ∆不固定，环路处于不稳定状态，称为失锁。

当o i f f =时，ϕ∆保持常数，电路进入稳定状态，称为锁定。

⑵ 跟踪过程与捕捉过程在环路锁定状态下，如果输入信号频率i f 发生变化，环路通过自身的调节作用，使输出信号频率o f 以同样的规律跟随着变化，并且始终保持o i f f =，这个过程称为跟踪过程或同步过程。

锁相环电路设计PLL(锁相环)电路原理及设计在通信机等所使用的振荡电路，其所要求的频率范围要广，且频率的稳定度要高。

无论多好的LC振荡电路，其频率的稳定度，都无法与晶体振荡电路比较。

但是，晶体振荡器除了可以使用数字电路分频以外，其频率几乎无法改变。

如果采用PLL(锁相环)(相位锁栓回路，PhaseLockedLoop)技术，除了可以得到较广的振荡频率范围以外，其频率的稳定度也很高。

此一技术常使用于收音机，电视机的调谐电路上，以及CD唱盘上的电路。

一 PLL(锁相环)电路的基本构成PLL(锁相环)电路的概要图1所示的为PLL(锁相环)电路的基本方块图。

此所使用的基准信号为稳定度很高的晶体振荡电路信号。

此一电路的中心为相位此较器。

相位比较器可以将基准信号与VCO (Voltage Controlled Oscillator……电压控制振荡器)的相位比较。

如果此两个信号之间有相位差存在时，便会产生相位误差信号输出。

(将VCO的振荡频率与基准频率比较，利用反馈电路的控制，使两者的频率为一致。

)利用此一误差信号，可以控制VCO的振荡频率，使VCO的相位与基准信号的相位(也即是频率)成为一致。

PLL(锁相环)可以使高频率振荡器的频率与基准频率的整数倍的频率相一致。

由于，基准振荡器大多为使用晶体振荡器，因此，高频率振荡器的频率稳定度可以与晶体振荡器相比美。

只要是基准频率的整数倍，便可以得到各种频率的输出。

从图1的PLL(锁相环)基本构成中，可以知道其是由VCO，相位比较器，基准频率振荡器，回路滤波器所构成。

在此，假设基准振荡器的频率为fr，VCO的频率为fo。

在此一电路中，假设frgt;fo时，也即是VC0的振荡频率fo比fr低时。

此时的相位比较器的输出PD会如图2所示，产生正脉波信号，使VCO的振荡器频率提高。

相反地，如果frlt;fo时，会产生负脉波信号。

(此为利用脉波的边缘做二个信号的比较。

如果有相位差存在时，便会产生正或负的脉波输出。

锁相环实验报告锁相环实验报告一、实验目的本次实验的目的是了解锁相环（PLL）的原理和应用，掌握PLL电路的设计和调试方法，以及了解PLL在通信系统中的应用。

二、实验原理1. PLL原理锁相环是一种基于反馈控制的电路，由比例积分环节、相位检测器、低通滤波器和振荡器等组成。

其基本原理是将输入信号与参考信号进行比较，并通过反馈调整振荡频率，使得输入信号与参考信号同步。

2. PLL应用PLL广泛应用于通信系统中，如频率合成器、时钟恢复器、数字调制解调器等。

三、实验设备和材料1. 实验仪器：示波器、函数发生器等。

2. 实验元件：电阻、电容等。

四、实验步骤1. 搭建PLL电路并连接到示波器上。

2. 调节函数发生器输出正弦波作为参考信号，并将其输入到PLL电路中。

同时，在函数发生器上设置另一个正弦波作为输入信号，并将其连接到PLL电路中。

3. 调节PLL参数，包括比例积分系数和低通滤波器截止频率等，使得输入信号与参考信号同步。

4. 观察示波器上的输出波形，记录下PLL参数的取值。

五、实验结果与分析1. 实验结果通过调节PLL参数，成功实现了输入信号与参考信号的同步，并在示波器上观察到了稳定的输出波形。

记录下了PLL参数的取值，如比例积分系数和低通滤波器截止频率等。

2. 实验分析通过本次实验，我们深入了解了锁相环的原理和应用，并掌握了PLL电路的设计和调试方法。

同时，我们也了解到PLL在通信系统中的重要作用，如时钟恢复、数字调制解调等。

六、实验结论本次实验成功地实现了输入信号与参考信号的同步，并掌握了PLL电路的设计和调试方法。

同时也加深对于PLL在通信系统中应用的认识。

七、实验注意事项1. 在搭建电路时应注意接线正确性。

2. 在调节PLL参数时应注意逐步调整，避免过度调整导致系统失控。

3. 在观察示波器输出波形时应注意放大倍数和时间基准设置。

锁相环实验报告锁相环实验报告引言：锁相环（Phase-Locked Loop，简称PLL）是一种常见的电子系统控制技术，广泛应用于通信、测量、信号处理等领域。

本实验旨在通过设计和搭建一个基本的锁相环电路，深入理解锁相环的原理和应用。

一、实验目的本实验的主要目的是通过搭建锁相环电路，实现对输入信号的频率、相位的跟踪和稳定。

具体目标包括：1. 理解锁相环的基本原理和工作方式；2. 学会设计和搭建基本的锁相环电路；3. 通过实验验证锁相环的频率和相位跟踪性能。

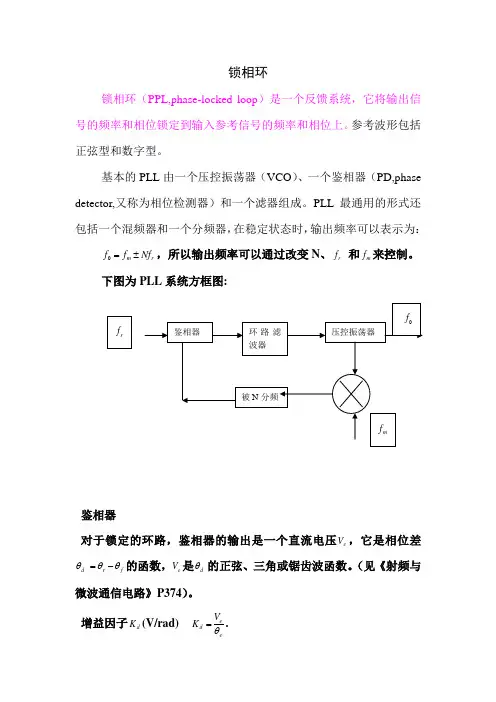

二、实验原理1. 锁相环的基本原理锁相环是一种反馈控制系统，由相位比较器、低通滤波器、电压控制振荡器（Voltage Controlled Oscillator，简称VCO）和分频器组成。

其基本原理如下：（1）相位比较器：将输入信号和VCO输出信号进行相位比较，输出相位误差信号；（2）低通滤波器：对相位误差信号进行滤波，得到控制量；（3）VCO：根据控制量调整输出频率，使其与输入信号保持相位同步；（4）分频器：将VCO输出信号分频后反馈给相位比较器，形成闭环控制。

2. 锁相环的应用锁相环广泛应用于频率合成、时钟恢复、频率/相位调制解调等领域。

例如，在通信系统中，锁相环常用于时钟恢复电路，保证数据传输的稳定性和可靠性。

三、实验内容与步骤1. 实验器材与元件准备（1）信号发生器：产生待测频率的正弦信号；（2）锁相环芯片：如CD4046、PLL565等；（3）电阻、电容等元件：用于搭建锁相环电路；（4）示波器：用于观测和分析实验结果。

2. 搭建锁相环电路根据锁相环的基本原理和实验要求，设计和搭建一个简单的锁相环电路。

电路中包括相位比较器、低通滤波器、VCO和分频器等模块，并连接好电源和地线。

3. 实验操作步骤（1）将信号发生器的输出信号接入锁相环电路的输入端；（2）调节信号发生器的频率，观察锁相环的跟踪效果；（3）通过示波器观察锁相环输出信号的频率和相位稳定性。

实验一 集成压控振荡器构成的频率调制器1.1 实验目的1.进一步了解压控振荡器和用它构成频率调制的原理2.掌握集成电路频率调制器的工作原理。

1.2 预习要求1.查阅有关集成电路压控振荡器资料。

2.认真阅读指导书，了解566(VCO 的单片集成电路)的内部电路及原理。

3.搞清566外接元件的作用。

4、弄懂实验原理与实验步骤。

5、写好预习报告。

1.3 实验仪器设备1. 双踪示波器，≥60MHz ，1台，可用一般示波器。

2. 频率计，测量范围≥10MHz ，分辨率≤1Hz ，1台（也可使用示波器）。

3. 高频信号发生器，≥60MHz ，1台。

4. 电容表，测量范围10pF~1µF 。

5. 万用表，MF-47或其他，1块（也可使用示波器）。

6. 实验电路板及相应元器件，按电路图配置，1套。

1.4 实验原理1、566(VCO 的单片集成电路)的电路组成及工作原理566采用的是积分施密特触发器型的压控振荡器，其原理电路如图15.6.1所示，电路由恒流源控制电路(I O )、积分器(T 1、T 2、T 3、D 1、D 2、C T ) 和施密特触发器三部分组图15.6.1 NE566VCO 原理电路图E C成。

施密特触发器的输入输出信号关系如图15.6.2所示。

施密特触发器的正向触发电平定义为U SP ，反向触发电平定义为U SM ，当电容C T 充电使其电压上升至U SP ，此时施密特触发器翻转，输出为高电平，从而使内部的控制电压形成电路的输出电压，该电压u 0为高电平；当电容C T 放电时，其电压下降，降至U SM 时施密特触发器再次翻转，输出为低电平从而使u 0也变为低电平。

用u 0的高、低电平控制三极管T 3的通断，也控制了二极管D 1、D 2即S 1和S 2两开关的）闭合与断开。

u 0为低电平时T 3截止，T 1、T 2也截止，二极管D 1截止，D 2加正端高电位，负极低电位导通，这时I 0全部给电容C T 充电，使电容上的电位上升，由于I 0为恒流源，电容电位线性斜升，升至U SP 时u 0跳变为高电平，u 0高电平时控制T 3、T 1、T 2导通，T 1的集电极为低电位，T 2的集电极也是充放电电容电位为高电位，此时D 1导通，D 2截止，恒流源I 0全部流经D 1、T 1到T 3入地，因T 2与T 1同时导通，当两管参数对称时，I B1=I B2，I C1=I C2=I 0，T 2的电流由C T 放电电流提供，因此电容电位线性斜降，降至U SM 时u 0跳变为低电平，如此周而复始循环下去。
