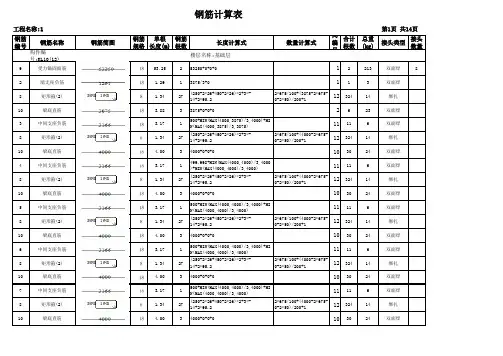

钢筋编号钢筋名称钢筋简图钢筋规格单根长度(m)钢筋根数长度计算式数量计算式同编号合计根数总重(kg)接头类型接头数量3矩形箍(2) 8 1.6438(250-2*26+600-2*26)*2+3*-14+2*95.22*900/100+(5675-2*900-0-2*50)/200+127625绑扎4连续跨中间支座负筋 18 6.9823200+5675/3+5675/31228双面焊5连接面筋(右边搭接) 200.3122200-MAX(2200,5675)/3+0+0122双面焊8中间支座负筋 22 4.281500+MIN(MAX(5675,2200)/3,5675)+MIN(MAX(5675,2200)/3,2200)1113双面焊6矩形箍(2) 8 1.6438(250-2*26+600-2*26)*2+3*-14+2*95.22*900/100+(5675-2*900-0-2*50)/200+127625绑扎9右端支座负筋 18 1.8925675/3+0128双面焊10右端支座负筋 22 1.8915675/3+0116双面焊构件编号:KL34(3)楼层名称:第2层1端支座负筋 18 1.8925675/3+0128双面焊2端支座负筋 22 1.8915675/3+0116双面焊3矩形箍(2) 8 1.6438(250-2*26+600-2*26)*2+3*-14+2*95.22*900/100+(5675-2*900-0-2*50)/200+127625绑扎4中间支座负筋 18 4.283500+MIN(MAX(2200,5675)/3,2200)+MIN(MAX(2200,5675)/3,5675)1326双面焊5中间支座负筋 18 4.282500+MIN(MAX(5675,2200)/3,5675)+MIN(MAX(5675,2200)/3,2200)1217双面焊6中间支座负筋 22 4.281500+MIN(MAX(5675,2200)/3,5675)+MIN(MAX(5675,2200)/3,2200)1113双面焊7右端支座负筋 18 1.8925675/3+0128双面焊8右端支座负筋 22 1.8915675/3+0116双面焊9矩形箍(2) 8 1.6438(250-2*26+600-2*26)*2+3*-14+2*95.22*900/100+(5675-2*900-0-2*50)/200+127625绑扎构件编号:KL35(3)楼层名称:第2层1端支座负筋 18 1.8945675/3+01415双面焊2矩形箍(2) 8 1.6438(250-2*26+600-2*26)*2+3*-14+2*95.22*900/100+(5675-2*900-0-2*50)/200+127625绑扎钢筋编号钢筋名称钢筋简图钢筋规格单根长度(m)钢筋根数长度计算式数量计算式同编号合计根数总重(kg)接头类型接头数量3中间支座负筋 18 4.284500+MIN(MAX(2200,5675)/3,2200)+MIN(MAX(2200,5675)/3,5675)2834双面焊5中间支座负筋 18 4.284500+MIN(MAX(5675,2200)/3,5675)+MIN(MAX(5675,2200)/3,2200)2834双面焊4矩形箍(2) 8 1.6438(250-2*26+600-2*26)*2+3*-14+2*95.22*900/100+(5675-2*900-0-2*50)/200+127625绑扎6右端支座负筋 18 1.8945675/3+01415双面焊构件编号:KL38(4)楼层名称:第2层1端支座负筋 18 1.3334000/3+0138双面焊8矩形箍(2) 8 1.3427(250-2*26+450-2*26)*2+3*-14+2*95.22*675/100+(4000-2*675-0-2*50)/200+112714绑扎2连续跨端支座负筋 18 5.833500+4000+4000/3+02670双面焊5中间支座负筋(二排) 18 2.502500+MIN(MAX(4000,4000)/4,4000)+MIN(MAX(4000,4000)/4,4000)1210双面焊7中间支座负筋(二排) 18 2.503500+MIN(MAX(4000,4000)/4,4000)+MIN(MAX(4000,4000)/4,4000)3915双面焊11中间支座负筋(二排) 18 2.503500+MIN(MAX(4000,4000)/4,4000)+MIN(MAX(4000,4000)/4,4000)3915双面焊12连续跨中间支座负筋 187.6735000+4000/3+4000/32692双面焊15中间支座负筋(二排) 18 2.503500+MIN(MAX(4000,4000)/4,4000)+MIN(MAX(4000,4000)/4,4000)3915双面焊构件编号:LL1(1)楼层名称:第2层3受力锚固面筋 18 6.0526050+0+0+01224双面焊1端支座负筋 18 2.0216050/3+0114双面焊2右端支座负筋 18 2.0216050/3+0114双面焊5梁底直筋 20 6.0526050+0+0+01230双面焊4梁底二排直筋 22 6.0526050+0+0+01236双面焊6矩形箍(2) 8 1.3431(250-2*26+450-2*26)*2+3*-14+2*95.22*675/200+(6050-2*675-0-2*50)/200+113116绑扎。
..梁钢筋工程量计算1：梁钢筋类型:在工程中有地梁、框架梁、连系梁、悬挑梁、圈梁、过梁等等。
梁的平法分类与编号梁的类型代号序号跨数及是否带有悬挑楼层框架梁KL XX (XX)\(XXA)或(XXB) 屋面框架梁WKL XX (XX)\(XXA)或(XXB) 框支梁KZL XX (XX)\(XXA)或(XXB) 非框架梁L XX (XX)\(XXA)或(XXB) 悬挑梁XL XX井字梁JZL XX (XX)\(XXA)或(XXB) 框架梁识读：11G101—1 25页KL平面注写表示方式实例集中标注：KL2(2A) 300×650A8@100/200(2) 2B25G4A10 (—0.100)解释：KL2(2A)表示2号框架梁，2跨，且有一端悬挑。
300×650表示该梁为矩形，截面宽为300mm，高为650mm。
A8@100/200(2）表示箍筋为一级钢筋，直径为8mm加密区间距为100mm，非加密区间距为200mm，均为双肢箍，这里“/”表示箍筋加密区非加密区采用不同间距。
2B25,表示通长筋，G4A10 ,表示有4根直径为10mm的一级构造钢筋。
(—0.100)表明该梁顶面标高比其结构层标高低0.1m。
原位标注梁上部原位标注：2C25+2C22表示：梁支座上部纵筋同排设置，但有两种直径，其中2C25放在角部，为通长筋；2C22放在中部，为负筋。
“+”连接不同种钢筋直径。
6C25 4/2 表示：梁支座上部纵筋两排设置,上一排纵筋为4C25,下一排纵筋为2C25。
其中上一排纵筋中：两侧的两根钢筋为通长筋，中间的两根为负筋；下一排纵筋中2C25为负筋。
这里“/”表示钢筋分排。
4C25（第三个支座左侧）表示：梁支座上部纵筋同排设置。
其中两侧两根为通常筋，中间两根为负筋。
4C25（第三个支座右侧）表示：梁支座上部纵筋同排设置。
其中两侧两根为通常筋，中间两根为负筋。
梁下部原位标注：6C252/4表示：第一跨下部纵筋两排设置,上一排纵筋为2C25,下一排纵筋为4C25。
钢筋的计算截面面积及公称质量表梁纵向钢筋单排最大根数注：表内分数值，其分子为梁上部纵筋单排最大根数，分母为梁下部钢筋单排最大根数。
每米板宽内的钢筋截面面积表注意：φ6面积=28.3，φ6.5面积=33.2。
（一级钢常用规格为φ6.5）梁箍筋折算面积表（一）梁端加密区的长度、箍筋最大间距和最小直径应按表 6.3.4 采用。
当梁端纵向受拉钢筋配筋率大于2％时，表中箍筋最小直径数值应增大2mm。
b（二）柱纵向钢筋的最小总配筋率应按表6.3.7采用，对Ⅳ类场地上较高的高层建筑，表中的数值应增加0.1。
（三）柱加密区的箍筋最大间距和最小直径应符合下列要求：1、一般情况下，箍筋的最大间距和最小直径，应按表6.3.9采用d为柱纵筋最小直径；柱根指框架底层柱嵌固部位2、二级框架柱的箍筋直径不小于10mm且箍筋肢距不大于200mm时，除柱根外最大间距应允许采用150mm；三级框架柱的截面尺寸不大于400mm时，箍筋最小直径应允许采用6mm；四级框架柱剪跨比不大于2时，箍筋直径不应小于8mm。
3、框支柱和剪跨比不大于2的柱，箍筋间距不应大于100mm。
4、柱箍筋加密区箍筋肢距，一级不宜大于200mm，二、三级不宜大于250mm 和20倍箍筋直径的较大值，四级不宜大于300mm。
至少每隔一根纵向钢筋宜在两个方向有箍筋或拉筋约束。
“双筋”和“双向配筋”是两个不同范围内的概念，“双筋”是指在构件的同一截面内既有受拉钢筋，又有受压钢筋；“双向配筋”是指在构件的同一截面内的同一位置上有两个方向的受力钢筋，它们的受力方向（拉或压）是一样的。
“双筋”和“单筋”主要指梁中的配筋。
在梁的计算中，当荷载不大时，其受压区的应力（压力）主要由混凝土承担，受拉区的应力（拉力）由钢筋承担。
此时，只需在受拉区配置受力钢筋即可，在受压区配置的是构造钢筋（架力筋），在计算中架力筋是不承担应力的，这种配筋的梁叫“单筋梁”。
当荷载较大时，梁中受压区的混凝土不足以承担压应力时，就要在受压区也配置一部份钢筋与混凝土共同承担压应力，这种钢筋称为受压区的受力钢筋。
excel算钢筋公式表
在Excel中，可以使用公式来计算钢筋的相关数值。
以下是一些常见的钢筋计算公式：
1. 钢筋截面积的计算公式：
钢筋截面积= π (钢筋直径/2)^2。
2. 钢筋长度的计算公式：
钢筋长度 = 总长度弯曲长度。
3. 钢筋弯矩的计算公式：
钢筋弯矩 = 弯曲力弯曲距离。
4. 钢筋拉伸应力的计算公式：
钢筋拉伸应力 = 拉力 / 钢筋截面积。
在Excel中，可以使用这些公式来计算钢筋相关的数值。
首先，在Excel中输入钢筋直径、总长度、弯曲长度、弯曲力、弯曲距离、拉力等数值。
然后，利用上述公式将这些数值进行计算，得出钢筋
截面积、钢筋长度、钢筋弯矩、钢筋拉伸应力等结果。
可以将这些
公式和计算结果整合在Excel表格中，以便进行钢筋相关数据的快
速计算和分析。
除了上述基本的钢筋计算公式外，实际工程中可能还涉及到更
复杂的钢筋计算，比如受力分析、受压区和受拉区的计算、截面性
能计算等。
针对不同的钢筋计算问题，可能需要使用不同的公式和
方法进行计算。
在Excel中，可以根据具体的钢筋计算需求，灵活
运用各种公式和函数，进行全面而准确的钢筋计算。
第3章梁钢筋工程量计算第一节梁的平面表示方法一、平面注写方式系在梁的平面布置图上，分别在不同编号的梁中各选一根梁，在其上注写梁的截面尺寸和配筋的具体数值，如图3.1图3.1 梁的平面注写方式示意图平面注写包括集中标注和原位标注。
集中标注表达梁的通用数值，原位标注表达梁的特殊数值。
当集中标注中的某项数值不适用于梁的某部位时，则将该项数值用原位标注，使用时，原位标注取值优先。
二、截面注写方式系在梁平面布置图上，分别在不同编号的梁中各选择1根梁，用剖面号引出配筋图，并在其上注写梁的截面尺寸和配筋具体数值。
图4.1中的KL2用截面注写方式表示见图3.2。
图3.2 截面注写方式示意图三、梁的集中标注内容（1）梁的编号在实际工程中可能遇到各种各样的梁，平法图集将梁归类如下，且表3.1表3.1 梁的分类与编号注: （XXA）为一端悬眺；（XXB）为两端最挑，悬挑不计人跨数。
比如: KL2(2A)表示第2号框架梁，2跨，一端悬挑；L9 (7B)表示第9号非框架梁，7跨，两端有悬挑。
(2)梁截面梁编号后面紧跟着的是梁的截面，一般用"截面宽×截面高"表示，如: 300 ×650表示梁的截面宽为300mm，截面高为650mm。
(3)箍筋的表示方法箍筋包括钢筋级别、直径、加密区与非加密区间距及肢数等内容。
比如：φ10@100/200 (4)，表示箍筋为HPB235一级钢筋，直径为10mm，加密区间距为100mm，非加密区间距为200mm，均为四肢箍。
13φ10@ 150/200(2)，表示箍筋为HPB235一级钢筋，直径为10mm；梁的两端各有13个四肢箍，间距为150mm；梁的中部间距为200mm，四肢箍。
18φ12@ 150(4)/200(2)，表示箍筋为HPB235一级钢筋，直径为12mm；梁的两端各有18个四肢箍，间距为150mm，梁跨中部分，间距为200mm，双肢箍。
(4)梁上下通长筋和架立筋的表示方法1）如果只有上部通长筋，没有下部通长筋，则在集中标注只表示上部通长筋。
计算过程510mm21015mm2满足。
306KN102KN4683KNV c=3061612.59KNV t=102673.22KN0.491.74N c/bh c f c=0.68>0.3N c=2067KNV t=1.2*V-Vc=N c=N t=M/(0.5h c+h h+0.55h t)=<0.25bh c0f c<0.25bh t0f c当A s1=A s2时，λc=0.5l h/h c0注：孔洞尽可心宜偏向受拉区，偏心距2.5h h，孔洞尺寸和位置域内的孔洞不大于4；梁1）孔洞两侧的垂直箍筋和倾斜钢筋A v，A d当A s4>A s3时，λt=0.75l h/h t0A d=0.76*V1/f yv sinα=孔洞两侧的垂直箍筋和倾斜钢筋A v，A d:2）孔洞弦杠箍筋A c sv、A t svV c=βV=0.9V=A v=0.54*V1/f yv=A c sv /s c =-3.58mm满足。
At sv /s t =1.58mm满足。
M c =V c l h /2=22500000N*mm e c0=M c /N c = 4.80mme a =20mm264.80mm 0.726（ξb =0.55）（ξb =0.55）0.783-1982mm 2孔洞受压弦杆纵向钢筋A s2满足。
ξ=（N c -ξb f c bh c0)/((N c e-0.43f c bhc20)/((0.8-ξb )(h c 0-a'))+f c bh c0)+ξb =A s2=(N c e-ξ(1-0.5ξ)f c bh c20)/(f y '(h c 0-a'))=4）孔洞受拉弦杆纵向钢筋A s3、A s4V t ≤1.75*bh t0f t/(λt +1.0)+f yv A tsv h to /s t -0.2N t受拉弦杆箍筋A t sv 选用:3）孔洞受压弦杆纵向钢筋A s2（e a 取20mm与h t /30较大值）e=e c 0+e a +0.5h c -a=ξ=N c /f c bh c 0=小偏心受压按小偏压计算心宜偏向受拉区，偏心距V c ≤1.75*bh c 0f t/(λC +1.0)+f yv A c sv h c o /s c +0.07N c 受压弦杆箍筋A c sv 选用:12750000N*mme 0=M t1/N t =2.72mm140.72mm 38250000N*mme 0=M t2/N t =8.17mm5797mm 2满足。
