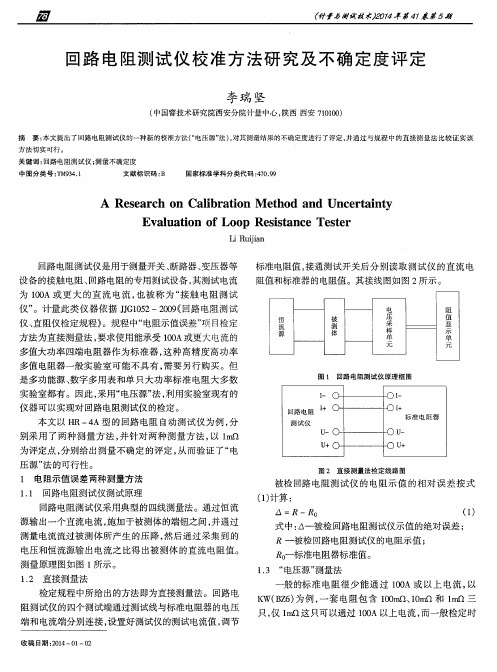

回路电阻测试仪测量结果不确定度评定报告

测量不确定度评估报告测量不确定度评估报告1.识别测量不确定度的来源在医学实验室中构成测量不确定度的4个主要分量主要包括“检验过程不精密度”、“校准品赋值的不确定度”、“样品影响分量”和“其它检验影响分量”。

我们参考CNAS-GL05：2011《测量不确定度要求的实施指南》和CNAS-TRL-001：2012《医学实验室―测量不确定度的评定与表达》的要求，制定了测量不确定度评定程序，评估了本科室申报的定量项目的测量不确定度。

由于在医学实验室中“样品影响分量”和“其它检验影响分量”的不确定度难以估计，故我们只评估了前两个分量的不确定度。

2.目标不确定度2.1 确定的检验程序在正式启用前，实验室应为每个测量程序确定目标不确定度，即规定每个测量程序的测量不确定度性能要求。

2.2 检验科每个测量程序的目标不确定度由各实验室确定。

2.3 各实验室在确定目标不确定度时可以基于生物变异、国内外专家组的建议、管理准则或当地医学界的判断。

根据应用要求，对不同水平的测量结果可以确定一个或多个目标不确定度。

2.4目标不确定度如下：2.4.1临床化学项目将TEa(国家标准(GB/T20470-2006)、卫生部临床检验中心室间质量评价标准)作为目标扩展不确定度。

2.4.2血液学项目，将TEa（行业标准WS/T406-2012）指标作为目标扩展不确定度。

3.确立输出量与输入量之间的数学模型若输出量为Y（被测量值），输入量X的估计值为xi，则被测量与各输入量之间的函数关系为Y=f（x1，x2，x3，x4…）；由于在医学实验室中“样品影响分量”和“其它检验影响分量”的不确定度难以估计，故只对前两个分量的不确定进行评估。

4测量不确定度的计算4.1 A类评估：检验过程不精密度评估样本使用高低2个水平的室内质控品作为实验用样本。

计算本室2水平质控品的日间精密度。

计算批间变异系数CV。

=批间u 批间CV4.2 B 类评估：校准品赋值的不确定度评估信息来源于厂商提供的校准品溯源性文件。

实验一 电阻测量不确定度的评定一．实验目的1．加深对标准不确定度、合成标准不确定度和扩展不确定度等基本概念的理解。

2．掌握电阻测量不确定度的评定方法。

二．实验仪器设备1．直流稳压电源 一台 2．电流表一只 3．电压表一只三．实验内容及方法1． 电阻的测量采用间接测量法进行电阻R 的测量，测量电路如图1-1所示。

图1-1 电阻测量图在重复性条件下进行10次测量，取10次电压测量值的算术平均值作为电压的最佳估计值，取10次电流测量值的算术平均值作为电流的最佳估计值，利用下式计算出被测电阻的测量结果。

IUR（1-1） 2． 电阻测量不确定度的评定对于电阻R ，其测量结果的不确定度评定流程图如图1-2所示。

（1）根据电阻测量采用的间接测量法建立测量的数学模型，即R=U/I 。

（2）根据电压的最佳估计值和电流的最佳估计值，利用数学模型计算出电R阻R 的测量结果。

（3）评定电压和电流最佳估计值的标准不确定度。

Ⅰ）评定电压最佳估计值的标准不确定度 首先列出电压最佳估计值的不确定度主要来源： ① 10次重复测量中随机因素的影响产生的标准不确定度分量)(1U u ；② 电压表不准确引入的标准不确定度分量)(2U u 。

（已知测量用电压表的最大允许误差为V 05.0±）然后利用A 类评定确定标准不确定度分量)(1U u 及其自由度)(1U ν；利用B 类评定确定标准不确定度分量)(2U u 及其自由度)(2U ν。

最后利用下式评定出电压最佳估计值的标准不确定度)(U u 、相对标准不确定度)(rel U u 及其自由度)(U ν。

2221)]([)]([)(U u U u U u +=（1-2）U U u U u )()(rel =（1-3）)()()()()()(2421414U U u U U u U u U ννν+=（1-4）Ⅱ）评定电流最佳估计值的标准不确定度 先列出电流最佳估计值的不确定度主要来源：① 10次重复测量中随机因素的影响产生的标准不确定度分量)(1I u ； ② 电流表不准确引入的标准不确定度分量)(2I u 。

管理规定文件接地电阻测量方法不确定度评定报告（受控文件）文件编号：CDNL-MR02版次：V1.1发放编号：制/修订：日期：审核：日期：批准：日期：1 测量方法依据GB 7000.1-2015《灯具 第1部分：一般要求与试验》的第7.2.3章节所规定接地电阻试验，测量灯具的可触及金属外壳与该设备引出的安全接地端子之间的导通电阻。

测量原理是根据欧姆定律的原理，在接地回路上流过一个电流，然后分别测量电流和电压值，按欧姆定律计算出电阻值。

本报告是基于使用型号CS2678X （南京长盛仪器）的接地电阻测试仪进行测量的评定。

2 数学模型接地电阻测试仪得出的结果为直读数据，故x R R =x R —— 被测接地电阻；R —— 直读数据。

3 方差与传播系数()()()()R u R c R u R f R u 2222x 2=⎪⎭⎫⎝⎛∂∂=()1c =R()()R u R u 2x 2=4 标准不确定度一览表温度、湿度变化对样品的接地电阻存在一定影响，在A 类不确定度评定的多次重复试验过程中，试验温度、湿度均控制在标准作业要求的范围内，因此认为环境变化对试验测量值的影响已包含其中做了评估。

考虑人员操作及方法对测试结果的不确定度贡献，因为该设备为直读数据，不存在读数的刻度示值误差。

另外，在A 类不确定度评定的多次重复试验中，要求同一检测人员使用同一设备，并严格按照受控作业指导书的步骤进行试验，也认为人员操作对试验测量值的影响已包含其中做了评估。

综上，共归纳了以下2个不确定度分量：5 评定分量标准不确定度 5.1 标准不确定度的A 类评定选取某灯具作为测试样品，使用接地电阻测试仪对样品的同一接地外壳测试点进行多次测量，施加试验电流10 A ，该试验共重复测量n = 8次，每次试验时间60 s 。

测量结果如下：根据JJF 1059.1-2012《测量不确定度评定与表示》，标准不确定度的A 类评定应用贝塞尔公式法：1.17=∑=-=-1n n1i 2)R xi (R x s m Ω0.41==ns u x 1m Ω5.2标准不确定度的B 类评定仪器设备自身不确定度分量，通过查校准证书可知，在（0～200）m Ω量程内相对扩展不确定度评定为0.6%（2k =），则0.1420.6%49.8u 2⨯==m Ω6 合成标准不确定度0.4≈=+2221c u u u m Ω7 扩展不确定度0.8=⋅=p c p k u u m Ω（按置信概率95%p =，包含因子2k p =而得） 8 不确定度报告接地电阻测量值x R =（49.8±0.8）m Ω,（2k p =）**** 结束 ****。

回路电阻测试仪现场测试中可能存在的问题简介电路回路电阻测试仪是电力行业中常用的一种测试仪器，用于测量电路中的回路电阻，以确定电路的安全性和牢靠性。

回路电阻测试仪通常在现场进行测试，但在测试过程中可能存在一些问题，本文将介绍这些问题并供应一些解决方案。

测试问题及解决方案1. 测试结果不精准问题描述：测试结果与实际值存在较大偏差，影响测试的精准性。

可能原因：—测试线路接触不良或者堵塞。

—测试线路损坏或老化。

—测试部位受温度、湿度等因素影响。

解决方案：—确认测试线路连接正确，并除去接触不良和堵塞。

—对测试线路进行检修和更换。

—在测试前使测试部位恢复正常温度和湿度。

2. 测试时间过长问题描述：测试时间过长，影响工作效率和测试周期。

可能原因：—测试仪器显现故障或不稳定。

—测试面积过大或测试线路过长。

解决方案：—修理或更换存在故障的测试仪器。

—细分测试区域，加添测试点数以缩短测试时间。

—接受更高效的测试仪器和测试方法。

3. 测试环境条件不良问题描述：测试环境中存在电磁干扰、高温、高湿等因素，影响测试结果。

可能原因：—测试仪器本身不具备稳定的工作环境条件。

—测试场所所处位置存在不良的电磁和电气环境。

解决方案：—接受符合测试仪器要求和环境条件的测试场所。

—对测试场所进行整治，除去可能存在的电磁干扰。

—选用承受高温、高湿等因素的测试仪器或在测试仪器四周进行相应的维护和保养。

4. 对测试方法存在误会问题描述：测试者对测试仪器的使用方法不了解或对测试要素存在误会。

可能原因：—测试者阅历不足或缺乏培训。

—对测试方法和要素缺乏清楚和精准的理解。

解决方案：—供应真实有效的培训，让测试者拥有充分的了解和使用阅历。

—加强测试技术和要素的普及程度和深度，让测试人员对测试方法和要素有明确的理解。

总结回路电阻测试仪在现场测试中发生问题的可能性较大，但存在的问题可以通过适当的解决方案得到解决。

通过了解测试问题及解决方案可以帮忙我们更好的使用回路电阻测试仪，提升测试的精准性和效率。

38．电阻测量不确定度的评定（一）条件和适用范围1、测量依据：J04 VZ.025-2004。

2、环境条件：温度(20±5)℃，湿度≤80％RH。

3、测量标准：LCR数字电桥，规格TH2811A型，扩展不确定度为U=2.2×10-4，k=2。

4、被测对象：2.2×(1±1%)kΩ贴片电阻。

5、测量过程：用LCR数字电桥对2.2×(1±1%)kΩ贴片电阻进行电阻值测试，并将测试结果进行平均值计算，得到被检产品在该条件下的误差。

6、评定结果的使用：符合上述条件的测量，一般可直接使用本不确定度的评定结果。

（二）评定步骤1、数学模型γ1=γ0式中：γ1——被检贴片电阻的相对误差；γ0——LCR数字电桥上测得的相对误差。

2、输入量γ0的标准不确定度的评定输入量γ0的标准不确定度u（γ0）的来源主要有两方面：（1）重复性和复现性条件下由被测贴片电阻测量不重复引起的不确定度分项u（γ01），采用A类评定法；（2）用LCR数字电桥的误差引起的不确定度分项u（γ02），采用B类评定法。

2.1被测贴片电阻重复性测量引起的不确定度分项u（γ01）的评定：该不确定度分项是由于被测贴片电阻的测量不重复引起，可通过重复测量得到测量列，（具体见附表）采用A类方法评定。

贴片电阻重复性测试的样本数据如下表测试数据单位为（Ω）i∴标准不确定度分项u（γ01）=s=0.172Ω2.2 LCR电阻测试仪的误差引起的不确定度分项u（γ02）的评定：LCR电阻测试仪精度引起的不确定度分量：查LCR电阻测试仪校准证书得：U=2.2×10-4，k=2∴相对标准不确定度：u（γ02）rh=U/k=2.2×10-4/2=1.1×10-4绝对标准不确定度：u（γ02）=u（γ02）rh×a=1.1×10-4×2197.79=0.241Ω2.3标准不确定度u（γ0）的计算u c（γ0）=[u2（γ01）＋u2（γ02）]1/2≈0.30Ω3、合成标准不确定度评定4、扩展不确定度的评定U=k×u c（γ0）=0.60Ω，k=2。
