超声波明渠流量计说明书一、产品概述超声波明渠流量计是一种用于测量明渠中液体流量的仪器。
它采用超声波技术,通过发射超声波信号并测量其传播时间来计算流速和流量。
该流量计具有测量精度高、可靠性强、使用方便等优点,广泛应用于水利、环保、水文、水电等领域。
二、产品结构超声波明渠流量计由发射器、接收器、传感器、计算器和显示屏等组成。
发射器负责发射超声波信号,接收器接收反射回来的信号,并将其传输给计算器进行处理。
传感器则负责将超声波信号传播到明渠中,并接收反射回来的信号。
三、工作原理超声波明渠流量计利用超声波在液体中的传播速度与液体流速之间的关系来测量流量。
在测量过程中,发射器将超声波信号发送到传感器中,传感器将超声波信号传播到明渠中,并接收反射回来的信号。
接收器接收到反射信号后,将其传输给计算器进行处理。
计算器根据接收到的信号和预设的参数,计算出液体的流速和流量,并将结果显示在显示屏上。
四、使用方法1. 安装:将传感器固定在明渠底部,确保与液体接触良好。
2. 参数设置:根据实际情况,设置计算器的参数,如明渠宽度、液体密度等。
3. 启动:打开电源,启动超声波明渠流量计。
4. 测量:根据需要,选择测量模式和测量时间,开始测量。
5. 结果显示:测量结束后,结果将显示在显示屏上,包括流速和流量等信息。
五、注意事项1. 安装时应确保传感器与液体接触良好,避免空气隔离。
2. 使用前应检查仪器的电源和传感器是否正常,确保仪器能够正常工作。
3. 在测量过程中,应保持明渠的畅通,避免堵塞影响测量结果。
4. 如需长时间使用,应定期对仪器进行维护和校准,确保其测量精度和可靠性。
5. 仪器应存放在干燥、通风的环境中,避免受潮和受热。
六、优势和应用领域超声波明渠流量计具有以下优势:1. 测量精度高:采用超声波技术,能够实现高精度的流量测量。
2. 可靠性强:稳定的工作性能和耐用的材料,保证了仪器的可靠性和使用寿命。
3. 使用方便:操作简单,显示直观,用户无需专业知识即可操作和读取测量结果。
毕托管测流速实验一、 实验目的1、 了解毕托管的构造和毕托管测流速的基本原理,掌握用毕托管测流速的方法。
2、 测定明渠过水断面上的流速分布,并绘制流速与水深的关系曲线。
二、 实验设备三、 实验原理毕托管前端和侧面都有小孔,它们分别由两根部相通的细管接入两根测压管。
即动压管与静压管,动压管通头部定端小孔,当小孔正对水流流向时,动压管所测得的是水流的全部机械能g v g p Z 22++ρ,而静压管所测的是同一点处水流的势能g pZ ρ+,所以两测压管的水面差)()2(2gp Z g v g p Z h ρρ+-++=∆,即为测点的流速水头,因此h g v ∆=2为提高测量的精度,用倾斜式比压计测定h∆,如倾角为α,两测压管水面间的读数差为时h∆,有α=h,考虑到毕托管对水流流场的扰动影响∆lsin⋅∆和动、静压孔的位置不同,引入点流速的修正系数C,C值由率定得到。
所以四、实验步骤1、排出毕托管和比压计中空气,调平比压计,使比压计两测压管水面齐平。
2、打开水槽进水阀门,水深控制20cm左右,待水流稳定后,记录水深和比压计读数。
3、逐步将毕托管上提(每次2-3cm),记录水深和比压计读数。
4、测读水槽首部量水堰测针读数,计算流量Q。
5、实验完毕将小铁盒套住毕托管头部。
五、注意事项1、排气后毕托管头部勿露出水面。
2、毕托管头部需正对水流流向。
3、比压计中水位稳定后再读数。
六、数据记录及问题讨论1、观测数据量水堰测针水面读数=比压计倾角读数α=毕托管修正系数C=2、问题讨论1)使用毕托管前为什么要排气?2)实验过程中为什么毕托管头部不能露出水面?3)为什么必须将毕托管正对水流方向3、数据纪律表格及计算。
超声波明渠流量计简易操作说明1、按键功能面板上有三个按键,通过这三个按键可对仪表进行调试。
调试后液晶屏幕上显示测量值。
SET键键◇进入菜单项◇移动光标◇确认菜单项◇选择菜单项◇确认参数修改◇参数修改2、仪表通电显示后,按设置键(SET)进入一级菜单。
3、将探头的高度值输入到“参考零点”,“参考零点”在菜单中的位置见附表三菜单结构图。
(探头高度为探头发射面到堰槽流水口的距离)4、标定“4mA流量值”和“20mA流量值”4mA流量值:瞬时流量等于这个值时输出4mA.20mA流量值:瞬时流量等于这个值时输出20mA.“4mA流量值”和“20mA流量值”在菜单中的位置见附表二菜单结构图。
5、选择量水堰槽的种类,要考虑渠道内流量的大小,渠道内水的流态,是否能形成自由流。
最大流量小于40升/秒(144吨/小时)建议使用直角三角堰;大于40升/秒建议使用巴歇尔槽;上游渠道较短,最大流量又大于40升/秒建议使用矩形堰。
使用仪表测量时要先标定参考零点,参考零点为探头到堰槽水位零点的距离。
(本仪表默认选择巴歇尔槽)①三角堰使用三角堰,可以在菜单“9堰槽类型”→“1三角堰”→“1工作状态”项选择“开启”,“2三角堰角度”选择实际角度仪表就可以根据水位自动算出水位对应的流量。
②矩形堰使用矩形堰,可以在菜单“9堰槽类型”→“2矩形堰”→“1工作状态”项选择“开启”,并且在“2标准渠道”中选择“0.25米、0.50米、0.75米、1.00米、非标渠道”,仪表就可以根据水位自动算出水位对应的流量。
③梯形堰使用梯形堰,可以在菜单“9堰槽类型”→“3梯形堰”→“1工作状态”项选择“开启”,并且在“2堰槛宽B”中输入实际实际渠道的堰槛宽,仪表就可以根据水位自动算出水位对应的流量。
④巴歇尔槽使用巴歇尔槽,可以在菜单“9堰槽类型”→“4巴歇尔槽”→“1工作状态”项选择“开启”,巴歇尔槽流量公式:Q=Cha n。
根据喉道宽“b”,从“附表二巴歇尔槽水位-流量公式”中查出修工系数c和指数n,输入到菜单“9堰槽类型”→“4巴歇尔槽”→“2修工系数c”和“3指数n”。
河道治理是一项需要长期坚持的一项系统工程,其涉及的专业较多,所以需要从全方位对于河道治理进行考虑,不仅要使河道的功能性得到快速的恢复,同时还要使河道满足人类生存的要求,使其成为城市发展的载体。
在科学飞速发展的今天,我们不能仅仅依靠以前的老式方法来实现河流的治理。
随着河道检测系统的逐步完善,各类水流量检测方式也进一步落实,雷达流量计便是其中之一,其在明渠的监控治理中发挥着重要作用。
本篇介绍其项目方案。
一、方案构成明渠雷达在线测流站由雷达流量计、无线数据传输模块、太阳能供电模块组成。
雷达流量计采集断面实时水位及各个分断面实时流速,并根据此断面的三维模型计算断面实时流量,由无线模块通过手机网络发往管理中心。
整个系统由太阳能模块供电。
二、安装说明根据明渠宽度及底部形状不同,对设备数量进行优化配置,根据实际情况选择桥梁安装或立杆安装。
选点及配置建议:①安装于水面平缓稳定、没有回流和旋涡、处于测量范围内的水面无障碍物等环境下。
②避免在排水口、垂直跌水、挡流板、河道弯曲等环境。
③设备的中心轴线要与水流方向一致,雷达流量计的中心轴线要与水面垂直。
三、实现功能①实时监测灌区用水量,对灌区水资源进行合理调度、优化配置。
保障水务可持续发展。
②如今水资源日益紧张,实现取、供、用、排整个水生命周期的实时在线监控。
③实现水位、水量的异常预警、实时报警、及时提醒用户。
④实现设施设备的无人值守,节约人员成本。
⑤异常数值实时报警,提高应急响应能力,避免重大损失。
四、方案优势1.科学的流量计算(水力模型)过流断面流量=断面截面积*断面平均流速,如何得到断面的平均流速一直是本领域的难点,为此我司与清华大学合作开发建立了流体力学模型,通过不断试验,对模型进行修正。
①对于给定的断面建立三维模型②通过网格化计算得到的断面平均流速与表面流速的关系③勾画表面流速与断面平均流速之间的k值曲线(与水深有关),进而计算断面平均流速。
2.非接触式测量优点①不受水质影响,减少维护成本,安全可靠。
https:///cs/cn/zh/view/109750618C o p y r i g h t S i e m e n s A G C o p y r i g h t y e a r A l l r i g h t s r e s e r v e d目录1 LUT440明渠流量测量....................................................................................... 32 巴歇尔槽........................................................................................................... 43 LUT440接线注意事项....................................................................................... 5 4LUT440巴歇尔槽参数设置 (6)C o p y r i g h t S i e m e n s A G C o p y r i g h t y e a r A l l r i g h t s r e s e r v e d1 LUT440明渠流量测量LUT400系列超声波控制器中LUT430和LUT440具备明渠流量测量功能,具备日累计流量和运行累积流量双计量值,并且可以设置流量记录功能,把流量数据按照参数设置规定的方式存储到仪表的flash 存储器中,方便日后的读取和处理。
累积流量也可以通过继电器输出给外部累加器进行远程显示,也可以通过HART 通讯方式传送到采集设备。
其中LUT440能达到1mm 测量精度,实现明渠流量测量的最高精度。
本文以LUT440为例,配合XRS-5超声波探头,构成明渠流量计,介绍如何使用和参数设置。
WL-1A型超声波明渠流量计使用说明书WL-1A型超声波明渠流量计使用说明书北京九波声迪科技有限公司2005年5月目录一、用途‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 2二、工作原理‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 2三、技术指标‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 5四、仪表外形尺寸‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 5五、主要功能‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 6六、仪表面板说明‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 7七、仪表接线方法‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 8八、仪表参数设置方法‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 10九、打印说明‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 14十、RS232串口说明‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 16 十一、量水堰槽‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 17 十二、安装方法‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 22 十三、维护及标定‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 26‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 28 安装示例一‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 30 安装示例二‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 31欢迎访问北京九波声迪科技有限公司网站,网站地址:1一、用途与量水堰槽配合使用,测量明渠内水的流量。
主要用于测量污水厂、企事液单位的污水排放口、城市下水道的流量(图一)。
由于这种仪表采用超声波穿过空气,以非接触的方法测量。
因此在粘污、腐蚀性液体情况下,比其它形式的仪表具有更高的可靠性。
二、工作原理量是液位。
用于明渠测流量时,在明渠上安装量水堰槽。
量水堰槽把明渠内流量的大小转成液位的高低。
仪表测量量水堰槽内的水位,再按相应量水堰槽的水位-流量关系反算出流量。
1、量水堰槽的测流量原理明渠内的流量越大,液位越高;流量越小,液位越低(参见图二)。
一般的渠道,液位与流量没有确定的对应关系。
TDS-100MQ型明渠流量计使用说明书唐山海峰仪器仪表有限责任公司1目 录一、特点特点特点 ................................................................................................ 3 二、用途用途用途 ................................................................................................ 3 三、仪表的组成及外形尺寸仪表的组成及外形尺寸仪表的组成及外形尺寸 ........................................................................ 4 1、仪表的组成 .................................................................................... 4 2、仪表的结构和外形尺寸 (4)3、仪表的显示屏 (5)四、主要技术指标及技术参数主要技术指标及技术参数主要技术指标及技术参数 …………………………………………………………… 5 五、仪表的工作原理仪表的工作原理仪表的工作原理 ……………………………………………………………………… 6 1、量水堰槽的测流量原理 …………………………………………………………… 6 2、超声波测液位原理 ………………………………………………………………… 6 3、仪表的工作原理 …………………………………………………………………… 7 六、安装方法安装方法安装方法.......................................................................................... 8 1、安装量水堰槽 ................................................................................. 8 2、安装探头 (8)3、安装仪表 …………………………………………………………………………… 94、设置参数 …………………………………………………………………………… 9 七、关于仪表显示的说明关于仪表显示的说明关于仪表显示的说明 ………………………………………………………………… 9 1、实时数据页面 ……………………………………………………………………… 9 2、信号图形页面 ……………………………………………………………………… 10 3、查看历史记录 ……………………………………………………………………… 10 八、量水堰槽构造及安装的技术参考量水堰槽构造及安装的技术参考量水堰槽构造及安装的技术参考............................................................ 12 1 、直角三角堰 ................................................................................. 12 2 、矩形堰 (13)3 、巴歇尔槽 (15)九、仪表的接线仪表的接线仪表的接线 …………………………………………………………………………… 17 十、使用按键设置仪表的参数使用按键设置仪表的参数使用按键设置仪表的参数 …………………………………………………………… 17 1 、设置参数时的按键 ……………………………………………………………… 17 2 、仪表的参数表 …………………………………………………………………… 18 十一 、使用说明使用说明使用说明 ....................................................................................... 19 1 、液位校准 .................................................................................... 19 2 、日历钟校准 (20)附录一附录一、巴歇尔槽构造尺寸 (21)附录二、巴歇尔槽水位-流量公式 (22)附录二附录三、安装记录表 (23)附录三安装示例一、在污水井内使用三角堰 (24)安装示例一安装示例二、使用静水井可以提高测量精度 (25)安装示例二2TDS-100MQ超声波明渠流量计用于测污水流量: 3一、特点特点特点* 采用数字化信号处理技术,适合恶劣环境的应用。

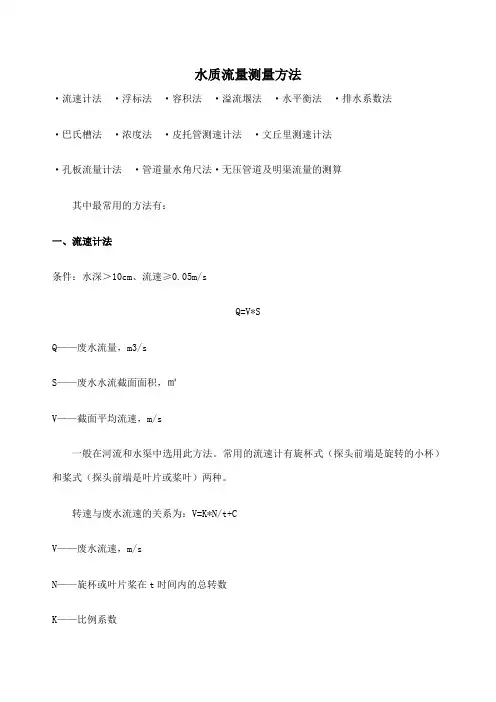

水质流量测量方法·流速计法·浮标法·容积法·溢流堰法·水平衡法·排水系数法·巴氏槽法·浓度法·皮托管测速计法·文丘里测速计法·孔板流量计法·管道量水角尺法·无压管道及明渠流量的测算其中最常用的方法有:一、流速计法条件:水深>10cm、流速≥0.05m/sQ=V*SQ——废水流量,m3/sS——废水水流截面面积,㎡V——截面平均流速,m/s一般在河流和水渠中选用此方法。
常用的流速计有旋杯式(探头前端是旋转的小杯)和桨式(探头前端是叶片或桨叶)两种。
转速与废水流速的关系为:V=K*N/t+CV——废水流速,m/sN——旋杯或叶片桨在t时间内的总转数K——比例系数C——因摩擦引起的修正值流速计探头放入管道或渠道的0.6H处,测量时间越长,流速越准确,测量时间应大于100秒。
测定地点的条件:1.一段相当于河面宽度几倍距离的直流部分,而且又不是形成堆积和冲刷的地点。
2.避开明显不规则形状的河床和多岩石的地方。
3.必须具有足够的水深和流量。
4.不应有桥梁和其他建筑物的影响,而且是没有漩涡或逆流的地方。
二、浮标法(用于水渠或河段)选取一段底壁平滑、长度不小于10米、无弯曲、有一定液面高度的排污渠道,经过疏通后测量其平均宽度及水面高度。
记录被测距离(≥10米)及流经被测距离的时间,重复数次取平均值。
V=α*L/tQ=VS=α*L*S/tV——水流流速,m/sL——选取测定的水渠部分长度,mt——浮标通过这段距离的平均时间,sS——渠道截面积,㎡α——系数Q——流量,m3/s一般渠道(水渠),取α=0.7;废水在封闭性圆形管道中流动,且充满管道,其平均流速是主轴线流速的一半,α=0.5三、容积法废水流量较小时,可在废水出口处或废水流有落差的地方,利用容器接流方法测定流量。
重复数次,求出平均值t。
明渠流量监测系统方案设计一、系统概述明渠流量监测系统是一个集数据采集、传输、处理和分析于一体的综合性系统,其主要目的是实时、准确地获取明渠中的水流流量信息,并将这些数据提供给相关部门和人员,以便进行水资源管理、水利工程调度以及灾害预警等工作。
二、系统组成(一)传感器部分1、水位传感器用于测量明渠中的水位高度。
常见的水位传感器有压力式水位计、超声波水位计和雷达水位计等。
压力式水位计通过测量水对传感器的压力来计算水位,适用于较浅的渠道;超声波水位计和雷达水位计则利用声波或电磁波的反射原理来测量水位,适用于各种深度和环境的渠道。
2、流速传感器用于测量明渠中水流的速度。
常用的流速传感器有旋桨式流速仪、电磁流速仪和多普勒流速仪等。
旋桨式流速仪通过水流推动桨叶旋转来测量流速,适用于低流速的情况;电磁流速仪基于电磁感应原理测量流速,适用于较大的渠道和较高的流速;多普勒流速仪则利用多普勒效应测量水流中粒子的运动速度,从而得到流速信息,适用于含有杂质较多的水流。
(二)数据采集与传输部分1、数据采集器负责将传感器采集到的水位和流速数据进行数字化处理,并按照一定的格式进行存储。
数据采集器通常具有多个输入通道,可以同时连接多个传感器,提高系统的集成度和可靠性。
2、传输设备将采集到的数据传输到远程监控中心。
传输方式可以选择有线传输(如以太网、RS485 等)或无线传输(如GPRS、NBIoT、LoRa 等)。
有线传输具有稳定性高、传输速度快的优点,但布线成本较高;无线传输则具有安装方便、灵活性强的特点,但受信号覆盖和传输距离的限制。
(三)监控中心部分1、服务器用于接收和存储来自各个监测点的数据,并提供数据处理和分析的计算资源。
2、监控软件运行在服务器上,实现对数据的实时显示、历史查询、统计分析、报表生成等功能。
监控软件还应具备报警功能,当流量超过设定的阈值时,能够及时发出警报通知相关人员。
三、系统工作原理明渠流量的计算通常基于水位流量关系曲线或流速面积法。

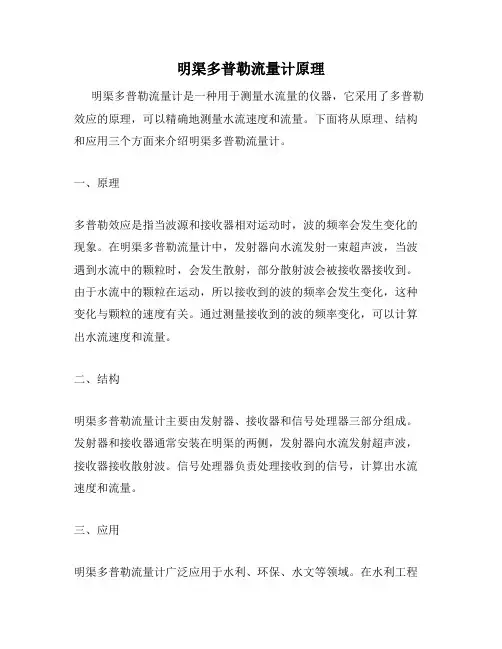

明渠多普勒流量计原理
明渠多普勒流量计是一种用于测量水流量的仪器,它采用了多普勒效应的原理,可以精确地测量水流速度和流量。
下面将从原理、结构和应用三个方面来介绍明渠多普勒流量计。
一、原理
多普勒效应是指当波源和接收器相对运动时,波的频率会发生变化的现象。
在明渠多普勒流量计中,发射器向水流发射一束超声波,当波遇到水流中的颗粒时,会发生散射,部分散射波会被接收器接收到。
由于水流中的颗粒在运动,所以接收到的波的频率会发生变化,这种变化与颗粒的速度有关。
通过测量接收到的波的频率变化,可以计算出水流速度和流量。
二、结构
明渠多普勒流量计主要由发射器、接收器和信号处理器三部分组成。
发射器和接收器通常安装在明渠的两侧,发射器向水流发射超声波,接收器接收散射波。
信号处理器负责处理接收到的信号,计算出水流速度和流量。
三、应用
明渠多普勒流量计广泛应用于水利、环保、水文等领域。
在水利工程
中,它可以用于测量河流、水库、渠道等水体的流量,为水资源管理提供重要的数据支持。
在环保领域,它可以用于监测污水处理厂的进出水流量,为环境保护提供数据支持。
在水文领域,它可以用于测量降雨径流,为水文预报提供数据支持。
总之,明渠多普勒流量计是一种精确、可靠的水流量测量仪器,它的应用范围广泛,为各个领域的水资源管理和环境保护提供了重要的数据支持。
明渠流量监测系统技术方案北京金水中科科技有限公司一、技术方案1.流量计量渠道流量计量方法主要有水位法与流速面积法:水位法是通过测量量水建筑物的上游(或上、下游)水位并经经验公式或实验曲线换算成流量来实现计量的。
因此水位法流量计需要修建量水建筑物,且精度不高,当渠道沿程水头差较小时,量水建筑物会产生水头损失而影响渠道过水;另一方面当量水建筑物下游附近建有闸门等挡水建筑物时会在量水建筑物处形成淹没出流,此时测量精度会大幅下降。
流速面积法则不需修建量水建筑物,通过测量过水断面面积(实际上过水断面面积是通过测量的水位来换算求得的)与断面流速来求得流量,并且精度高,且不受下游顶托水的影响。
流速面积法流量计主要有超声波时差法流量计与超声波多普勒法流量计。
由于超声波时差法流量计与超声波多普勒法流量计过去主要以国外产品为主,国内几乎没有同类产品,因此造价很高,一般在主要干渠及重要支渠上安装此类产品,很难普及,一般均以水位法流量计(水位计+量水建筑物)作为渠道计量的主要设备。
本次项目需测流的渠道的断面形状以矩形为主且渠道较大,采用水位法流量计的话需在现有渠道上增设量水槽,工程造价较高且会影响渠道的过流能力。
由北京金水中科科技有限公司开发生产的HOH-L-01型多普勒超声波明渠流量计,在技术性能与国外同类产品一样的情况下,且具有防淤积防盗的优势,特别是其价格低于水位计与量水建筑物的造价之和,因此本方案中流量计选用HOH-L-01型多普勒超声波明渠流量计。
2.输数据传通讯方案有四种大类可选:a.有线方式:电缆、光缆b.无线超短波电台:230Mc.无线宽带通讯:CANPYd.公网通讯:GPRS、GSM考虑造价及维护费用,选择公网通讯,考虑流量数据需实时上传且上传时间间隔较短,故本方案中采用公网的GPRS数据通讯3.电源由于测流现场均为野外,无明用电可用,因此通讯设备的供电采用大蓄电池或太阳能电源方式,考虑蓄电池需一个月维护一次,由于测点多而分散,维护工作量很大,所以采用太阳能电源方式。
超声波明渠流量计工作原理超声波明渠流量计是一种测量明渠水流的设备,它利用超声波技术来测量水流速度和流量。
在水流经过超声波传感器时,超声波会被反射回来,通过计算反射超声波的时间差和传感器之间的距离,可以测量水流速度。
随着水流速度的变化,反射超声波的时间差也会发生变化,从而实现对水流速度和流量的测量。
1.超声波传感器的发射和接收超声波传感器通常由发射器和接收器两部分组成,发射器会发出超声波信号,而接收器会接收反射回来的信号。
当超声波遇到物体时,会被反射并返回传感器,由此可以推算出物体的距离、大小和形状等信息。
2.测量水流速度3.计算流量通过测量水流速度,我们还能够计算出水流的流量。
在超声波明渠流量计中,会使用流量公式Q=Av来计算水流量,其中Q表示流量,A表示流量截面积,v表示流速。
流量截面积可以通过测量明渠断面的宽度和深度来确定,流速则可以通过超声波传感器测量得到。
在测量了水流量截面和水流速度之后,就可以计算出明渠中的水流量。
总结超声波明渠流量计由于其精度高、实时性强等优势,已经成为了测量明渠水流的主流设备。
它广泛应用于水利、水电、城市供水等领域,不仅可以用于实时监测水位、流速和流量,还可以用于排洪调度、水资源管理、水文预报等方面。

本文将进一步介绍超声波明渠流量计的应用领域和注意事项。
一、应用领域1.水利工程超声波明渠流量计在水利工程中的应用越来越广泛,可以用于测量各种类型的堤坝、工业渠道、河口等水体的流量。
尤其是在水利工程中的水位管理,它能够实时监测水位的变化,提供技术支持,进而调整水位、维护水土环境,从而达到更好的水资源管理。
水电站是应用超声波明渠流量计的重要领域之一。
水电站必须准确地测量水流流量,以便更好地掌握水能的输出。
超声波明渠流量计在水电站的改进中得到了广泛应用,优化了水力发电的效率。
3.城市供水城市供水是人民日常生活中重要的问题,而超声波明渠流量计在城市供水中也有着广泛的应用。
使用超声波明渠流量计对水位和流量进行实时监测,可以帮助监测水源的质量和水流动态,有效地提供供需并用的水资源。
明渠流量的测量方法为了保障灌溉和排洪工程的稳定运行,需要定期进行明渠流量的测量。
明渠流量是指水在开放式的渠道中流经某一点的体积流量,通常以立方米每秒(m³/s)为单位。
下面介绍几种常用的明渠流量测量方法和注意事项。
1. 螺旋流量计法螺旋流量计是一种流量测量装置,主要由螺旋叶轮和转速计组成。
在测量前,需要先通过试验计算出螺旋叶轮的流量系数和速度系数,并将其标定于仪器上。
然后,将螺旋流量计插入渠道中,保证其与水流方向平行,同时要注意渠壁距离和安装位置。
最后,通过测量转速计的转速和螺旋叶轮口径,即可计算出明渠流量。
2. 浮球式流量计法浮球式流量计是一种简单易行的流量测量方法,主要由漂浮在水面上的浮球和测量杆组成。
在测量前,需要根据渠宽和水深计算出流量测量段的面积,并将其标定于测量杆上。
然后,将测量杆插入到流量测量段中,使浮球漂浮于水面上,并测量浮球顶部与渠边距离。
最后,根据面积和距离计算出明渠流量。
3. 侧孔式流量计法侧孔式流量计是一种通过渠道侧壁安装侧孔,利用侧孔处的水位差测量明渠流量的方法。
在测量前,需要确定侧孔的高度和水位计的位置,并确保侧孔口与水流方向平行。
然后,将水位计连通侧孔管道,记录侧孔处的水位,并测量渠槽中的水位。
最后,根据侧孔处的水位差计算出明渠流量。
在进行明渠流量测量时,还需注意以下几点:1. 测量前应检查测量仪器和设备是否正常工作,确保测量数据的准确性。
2. 测量时应尽量避免池塘、河湖口等水体对明渠流量的影响,并保证渠内的水流均匀稳定。
3. 不同的测量方法适用于不同的渠道类型和流量范围,应根据具体情况选择合适的方法。
4. 测量数据应记录在册,便于跟踪渠道运行状况和评估工程效果。
总之,明渠流量的测量是保障灌溉和排洪工程稳定运行的关键环节,需要认真对待和有效实施。
超声波明渠流量计使用手册目录第一章 总论功能说明 规格说明 第二章 安装与接线 仪表尺寸 仪表安装接线第三章 按键及显示界面主界面按键第四章 参数界面及说明 第五章 历史流量查询 第六章 简要安装调试步骤第七章 量水堰槽构造及安装的技术参考 附录一 水槽代码表及巴歇尔槽构造尺寸 附录二 巴歇尔槽水位-流量公式 附录三 附485通讯说明深圳市云传物联技术有限公司第一章总论功能说明1.组成仪表由主机(控制器)与传感器两部分组成,主机与传感器之间由5芯屏蔽电缆连接。
2.字幕(显示屏内容)显示选槽信息显示时间显示累计流量显示瞬时流量显示液位或距离显示继电器状态显示瞬时流量柱状比列图3.密码保护保护仪表内部参数不被随意修改。
4.校准方法液位校准方法:传感器底部到0液位距离设定。
5.类比输出(电流输出)提供一组4-20mA输出(0-20mA需预订),16位高精度D/A,可达750欧负载。
4mA和20mA电流点由用户根据需求自行设定。
6.继电器输出控制器由4个继电器输出。
(1)脉冲输出继电器(K1):累计值达到脉冲流量累计值,闭合1次(50ms)(2)高报警继电器(K2)(3)低报警继电器(K3)(4)备用继电器(K4):需要时按客户要求设计。
7.通讯RS485接口8.历史记录历史小时流量记录128条历史日流量记录64条历史月流量记录32条历史年流量记录4条规格说明1. 流量范围:0升/秒~100米3/秒 (由配用的量水堰槽的种类、规格确定)2. 累计流量:12位十进制数,累满后自动回零3. 流量精度:3%4. 测距范围:3米5. 测距精度:0.25%6. 液位分辩:1毫米7. 工作环境温度:-20~70℃8. 仪表防护等级:仪表显示部分:IP65;探头部分:IP679. 供电电源:交流供电 220V或DC24V(按接线座标注)10. 4~20mA电流输出:(对应瞬时流量)最大负载电阻:750Ω11. RS485接口(附485通讯说明)12. 继电器输出: 4路继电器输出脉冲输出继电器(K1):累计值达到脉冲流量累计值,闭合1次(50ms)高报警继电器(K2)低报警继电器(K3)备用继电器(K4):需要时按客户要求设计。
流量测量方案工程流量测量方案1.工程现场概况陶岔枢纽工程在引水闸下游右侧(0+140m)处、总干渠交接处(O+300m)分别配置1套明渠流量计检测设备,共2套,用于引水闸引水流量和总干渠输水流量的检测和计量,并将检测数据通过计算机监控网络上送电站计算机监控系统,用于总干渠输水调度。
1.1现场安装条件最高尾水位(420m3/s时) 149.8lm最低尾水位(0.0m3/s时)上游水位150m及以下 143.53m最低尾水位(0.Om3/s时)上游水位150m以上 147.34m设计尾水位(一台机满发2lOm3/s流量时)上游水位l5Orn及以下 147.32m设计尾水位(一台机满发210m3/s流量时)上游水位150m以上 148.12m渠底高程 141.OOm引水闸宽 31m下游最高水面宽约80m1.2 测量精度流量测量精度优于: 1.0 %2.时差式超声波流量计简介2.1 概述上海申瑞电力科技股份有限公司是专门从事超声波流量测量的专业公司,可以为用户提供国产和进口多种型号的超声波时差式流量测量设备,并提供相应的流量测量方面的技术支持。
2.2 超声波流量测量原理上海申瑞电力科技股份有限公司自产的GER9000型和代理的国外超声波流量计属于时差式超声波流量计.可以测量各种管道、渠道,满管和非满管的流量。
对于非满管或渠道的流量测量,是通过测量被测水流的流速和水位,然后用相应的数学积分公式来计算流量.水位由超声波水位换能器测量或压力式水位计来测量.流速由超声波流速换能器构成的测量声路来测量.声路多少由被测水流条件和要求的测量精度决定.每个声路通过测量超声波顺流和逆流的传播时间差来算出流速.流速测量原理如图1 所示,在上下游分别布置有2只换能器P1和P2。
其间流量测量方案距为L ,流体流速为V ,C 为超声波在静水中的声速。
T 2为超声波沿水流方向传播所经历的时间(正向传播时间),T 1为逆水流向传播所经历的时间(逆向传播时间)。
明渠流量监测系统
技术方案
北京金水中科科技有限公司
一、技术方案
1.流量计量
渠道流量计量方法主要有水位法与流速面积法:
水位法是通过测量量水建筑物的上游(或上、下游)水位并经经验公式或实验曲线换算成流量来实现计量的。
因此水位法流量计需要修建量水建筑物,且精度不高,当渠道沿程水头差较小时,量水建筑物会产生水头损失而影响渠道过水;另一方面当量水建筑物下游附近建有闸门等挡水建筑物时会在量水建筑物处形成淹没出流,此时测量精度会大幅下降。
流速面积法则不需修建量水建筑物,通过测量过水断面面积(实际上过水断面面积是通过测量的水位来换算求得的)与断面流速来求得流量,并且精度高,且不受下游顶托水的影响。
流速面积法流量计主要有超声波时差法流量计与超声波多普勒法流量计。
由于超声波时差法流量计与超声波多普勒法流量计过去主要以国外产品为主,国内几乎没有同类产品,因此造价很高,一般在主要干渠及重要支渠上安装此类产品,很难普及,一般均以水位法流量计(水位计+量水建筑物)作为渠道计量的主要设备。
本次项目需测流的渠道的断面形状以矩形为主且渠道较大,采用水位法流量计的话需在现有渠道上增设量水槽,工程造价较高且会影响渠道的过流能力。
由北京金水中科科技有限公司开发生产的HOH-L-01型多普勒超声波明渠流量计,在技术性能与国外同类产品一样的情况下,
且具有防淤积防盗的优势,特别是其价格低于水位计与量水建筑物的造价之和,因此本方案中流量计选用HOH-L-01型多普勒超声波明渠流量计。
2.输数据传
通讯方案有四种大类可选:
a.有线方式:电缆、光缆
b.无线超短波电台:230M
c.无线宽带通讯:CANPY
d.公网通讯:GPRS、GSM
考虑造价及维护费用,选择公网通讯,考虑流量数据需实时上传且上传时间间隔较短,故本方案中采用公网的GPRS数据通讯
3.电源
由于测流现场均为野外,无明用电可用,因此通讯设备的供电采用大蓄电池或太阳能电源方式,考虑蓄电池需一个月维护一次,由于测点多而分散,维护工作量很大,所以采用太阳能电源方式。
现场由于没有建筑物可用,考虑防盗需求,需要在测点旁竖立电杆以便架设太阳能板及其他现场设备。
4.监控软件
监控软件安装于管理站专用服务器上,并将依照《国家防汛指挥系统工程实时水雨情库表结构》制订的相关标准水情实时数据库,同时提供基于WEB方式的浏览、查询及统计等功能,具体如下:
a.数据采集功能:
自动接收现场设备采集的实时数据,并存储于相应的数据库表中;人工方式导入人工上报的现场数据。
b.用水户管理:
系统可自动增加及修改用水户及相关测点内容;
人工输入用水户及测点等实体的相关属性数据。
d.权限管理:
系统对不同用户可设置不同的使用权限
e.统计分析功能
①以报表形式显示各用水户的用水流量及累积用水量、
②各用水户用水量的对比分析统计
③各用水户的水费统计分析
④以及相关的统计分析报表等
一个测点的标准设备配置方案如下表:
二、系统网络结构示意图
其中:①流量计由水位流速传感器与终端机(二次仪表)组成;
②监控管理软件安装于服务器上,BS结构,管理者可在
任何地点上网登录查询及操控;
③服务器与固定IP最好租用电信运营商的。
三、设备性能及监控软件简介
1、HOH-L-01多普勒超声波明渠流量计
仪器结构如下图,其中探头安装于渠道底部或侧壁,终端机置于控制箱与通讯设备相连。
仪器结构图
技术参数:
·流速:
·量程:21mm/s到5000mm/s
·准确度:测量流速的±2%
·分辨率:1mm/s
·温度:
·量程:0℃到60℃
·分辨率:0.2℃
·水位:
·量程:0到5m
·分辨率:1 mm
·准确度:测量水位的±1%
·电源:
内部电池6V DC ,外接6VDC~28V DC
·接口:
标准RS232、RS485
·数据储存容量:
每10分钟采集一条记录,可以存储超过6个月的数据,而且这些数据即便在掉电的情
况下,也可以长期不丢失
·运行温度:
0℃到60℃水温
·尺寸:
(50×50×30)mm(探头)
(150×120×50)mm(终端机)
10m(通信电缆标准长度,可加长到200 m)
2、 GPRS通讯模块
WR-2000-G GPRS DTU/RTU(透传模块)系统提供高速、永远在线、透明数据传输的虚拟专用数据通信网络。
主要针对电力系统自动化、工业监控、交通管理、金融、证券等部门的应用,利用GPRS网络平台实现数据信息的透明传输。
GPRS DTU适合前端用户设备/前端采集设备或智能数据设备,提供标准的数据接口,如RS232,RS485/422等,借助于GPRS网络平台,实现与监控中心端的数据通信。
内嵌完整的TCP/IP协议栈,采用GPRS无线模块。
该款产品稳定可靠、功能强大,具有完善的心跳防断线机制、掉线实时复位、模块死机实时管脚复位机制。
数据传输终端工作特点:
✧透明数据传输,直接提供TTL、RS232或RS/485接口(通过软件/硬件进行设置),为用户的
设备提供透明传输通道。
支持全透明及帧格式数据传输,支持TCP、IP、PPP、ICMP、UDP、TELNET、HTTP 协议栈。
✧无需后台计算机支持,普通GPRS Modem通常需要附着在PC机上虚拟拨号上网,利用PC机的
资源进行数据收发和协议转换, GPRS DTU内置GPRS Modem及高性能嵌入式MCU,可以实现自动网络连接和协议处理,无需后台计算机支持。
✧多种传输方式,实现点~点、点~多点、中心~多点、多点~中心的对等数据传输方式。
✧永远在线,开机就能够自动附着到GPRS网络上,自由实现数据的上行、下行传输,同时可以
自设保活时间,利用软件自动维护链路状态。
✧按流量计费,GPRS DTU一直在线,按照接收和发送数据包的数量来收取费用,没有数据流量
传递时,不收费用。
DTU的技术指标:
●采用工业级GPRS模块,性能稳定,工作温度范围广;
●使用低功耗高性能嵌入式的CPU 做处理器,16位内部数据总线,128KBSRAM,512KBFLASH,可高速处理协议和大量数据;
●采用multi-tasking工作方式并行处理,实时性好;
●接口速率、目录服务器IP、服务器端口、终端序列号、管理员密码、保活时间等均可以通过计算机串口/按照协议远程进行设置;
● AT指令预设/按照协议远程设置,设置简单、方便;
●通信距离远、覆盖面积广,终端实时在线;
●基于TCP/IP协议,便于网络化管理;
●传输速率高,数据量大,成本低;
●支持在线编程,便于软件升级
3、监控及管理软件
软件采用WAB结构,对不同的用户设置不同的使用权限,具体功能有:
1、实时水情
以报表形式显示各测点的当前水位及各测点的历史水位变化过程
2、水位、流量变化过程
各测点的每十分钟的水位、流速、流量显示
3、流量统计查询:
各测点的日用水量统计报表(每小时平均流量及过水量);
各测点的月用水量统计报表(每日用水量);
各测点的任选时间段用水量统计报表。
4、测站管理
用户可自行增加及修改测点
四、设备清单及单价表。
