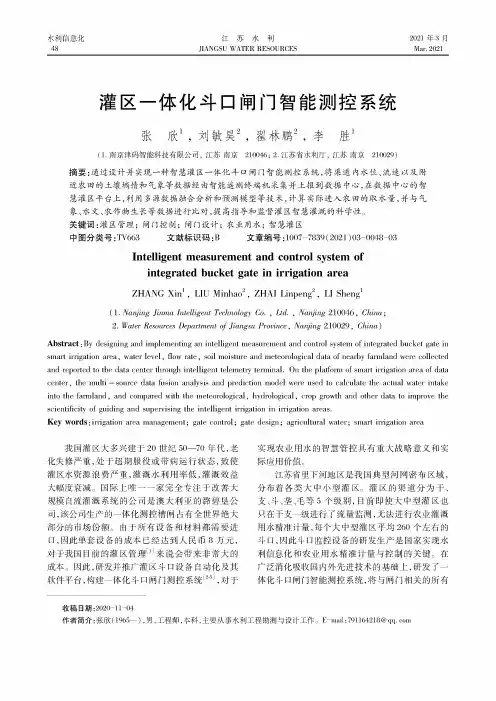

水利信息化江苏水利2021年3月48JIANGSU WATER RESOURCES Mas2021灌区一体化斗口闸门智能测控系统张欣1,刘敏昊2!翟林鹏2!李胜1(1.南京津码智能科技有限公司，江苏南京210046；2.江苏省水利厅，江苏南京210029)摘要：通过设计并实现一种智慧灌区一体化斗口闸门智能测控系统，将渠道内水位、流速以及附近农田的土壤墒情和气象等数据经由智能遥测终端机采集并上报到数据中心，在数据中心的智慧灌区平台上，利用多源数据融合分析和预测模型等技术，计算实际进入农田的取水量，并与气象、水文、农作物生长等数据进行比对,提高指导和监督灌区智慧灌溉的科学性。
关键词：灌区管理；闸门控制；闸门设计；农业用水；智慧灌区中图分类号:TV663文献标识码：B文章编号：1007-7839(2021)03-0048-03Intelligent measuement and control system ofintegrated bucket gait in irrigation areaZHANG Xin1,LIA Minhao2,ZHAI Linpeng2,Y Sheng1(1.Nanjing Jinma Intelligent Technology Co.,Ltd.,Nanjing210046,China；2.Watee Resources Department eg Jiangso Province,Nanjing210029,China)Abstract:By designing and gnplementing an intelligent mesusment and contTco system of inteerated bucket gate in smaS irsgation aree,wates W;1,flow rate,soil moisture and meteerologicoi data of neerbs farmland were collected and epoetd toth7datac7ntetheough int i g7nttim7testeminai.On th7piattoemotsmaeti e i gation ae7aotdata cents,the multi—sourco data tsion analysis and prediction model were used to colculate the actuai wates intake into the farmland,and compted with the meteerological,hydrological,crop growth and othes data to irnpne the stoeneototoesotguodongand supeeeosongeheonee i ogeneo e ogaeoon on o e ogaeoon aeeas.Key wonis:1003X0?area management;gate contsi;gate design；dgScultusi wates;smaS iirigation area我国灌区大多兴建于20世纪50—70年代，老化失修严重，处于超期服役或带病运行状态，致使灌区水资源浪费严重，灌溉水利用率低，灌溉效益大幅度衰减。
智慧管道巡检系统设计方案设计方案：智能管道巡检系统背景：管道是现代城市基础设施中不可缺少的一部分，用于输送水、气、油、电力等各种资源。
在日常使用中，管道存在着磨损、老化、泄漏等问题，需要进行定期巡检和维护。
传统的巡检方法耗时耗力，并且效率低下。
因此，设计一套智能管道巡检系统，能够提高巡检效率和准确性，具有重要的现实意义。
设计目标：1. 提高巡检效率：通过智能化技术实现自动化巡检，减少人力和时间成本。
2. 提高巡检准确性：通过精确的数据采集和分析，减少人为差错。
3. 提供实时监测：及时发现管道问题，避免事故发生。
设计方案：1. 嵌入式传感器：在关键位置安装嵌入式传感器，可实时监测管道运行状态，如温度、压力、阻塞情况等。
2. 网络通信模块：传感器通过网络通信模块将采集到的数据传输至管道巡检系统服务器，实现实时数据传输。
3. 数据存储与处理：巡检系统服务器负责接收、存储和处理传感器数据，采用大数据分析技术对数据进行处理和分析，了解管道承载能力，预测故障概率。
4. 监控与告警系统：巡检系统服务器与监控中心进行连接，如果监测到异常情况、故障或预警信号，即时向监控中心发送告警信息，以便及时处理。
5. 智能巡检机器人：配备智能机器人，能够根据预设巡检路线，通过携带的传感器和摄像头对管道进行实时巡检和照片拍摄。
6. 数据分析与决策支持系统：通过传感器数据和机器学习算法，对管道的运行状态进行监测和分析，并提供决策支持，辅助运维人员制定合理的维护计划。
效果预期：1. 提高巡检效率：系统实现自动巡检，无需人工操作，节约时间和人力成本。
2. 提高巡检准确性：借助传感器和摄像头，能够实时监测管道的运行状态，减少巡检漏检和巡检误差。
3. 提供实时监测：通过实时数据传输和告警系统，能够及时发现管道问题，及早采取措施，避免事故发生。
4. 数据分析支持：通过数据分析与决策支持系统，能够帮助运维人员了解管道状态和维护需求，提供合理的决策支持。
打造渠道系统方案策划书3篇篇一打造渠道系统方案策划书一、项目背景随着市场竞争的加剧和消费者需求的多样化，企业需要建立一个高效、稳定的渠道系统来满足市场需求。
本方案旨在为企业打造一个全面、系统的渠道系统，以提高企业的市场竞争力和销售业绩。
二、目标设定1. 提高销售业绩：通过建立完善的渠道系统，提高产品的市场覆盖率和销售量。
2. 优化渠道结构：优化渠道结构，减少渠道层级，提高渠道效率。
3. 提升渠道服务水平：加强渠道成员的培训和支持，提高渠道服务水平。
4. 加强渠道管控：建立完善的渠道管理制度，加强对渠道成员的管控。
三、渠道系统设计1. 渠道层级：根据产品特点和市场需求，确定渠道层级。
建议采用扁平化结构，减少渠道层级，提高渠道效率。
2. 渠道成员：选择有实力、有信誉、有合作意愿的渠道成员，建立长期稳定的合作关系。
3. 渠道政策：制定合理的渠道政策，包括价格政策、促销政策、返利政策等，以激励渠道成员的积极性。
4. 渠道管理：建立完善的渠道管理制度，加强对渠道成员的培训、支持和考核，确保渠道成员的行为符合企业的要求。
四、渠道推广策略1. 线上推广：利用社交媒体、搜索引擎、电商平台等渠道进行产品推广。
2. 线下推广：通过参加展会、举办促销活动、设立专卖店等方式进行产品推广。
3. 口碑营销：通过提高产品质量和服务水平，赢得客户的口碑和信任，从而促进产品的销售。
五、风险评估与对策1. 市场风险：市场竞争激烈，产品推广难度大。
对策：加强市场调研，了解市场需求和竞争情况，制定有针对性的推广策略。
2. 渠道风险：渠道成员不稳定，可能会影响产品的销售。
对策：选择有实力、有信誉、有合作意愿的渠道成员，建立长期稳定的合作关系。
3. 管理风险：渠道管理不善，可能会影响渠道成员的积极性和产品的销售。
对策：建立完善的渠道管理制度，加强对渠道成员的培训、支持和考核。
六、项目预算1. 渠道建设费用：包括渠道成员的招募、培训、支持等费用，预计需要[X]万元。
智慧检验检测系统设计方案智慧检验检测系统是一种结合人工智能和物联网技术的智能化检测系统，旨在提高检验检测的效率和精确度，从而为生产和质量管理提供更加可靠的数据支持。
下面是一个关于智慧检验检测系统的设计方案。
一、系统简介智慧检验检测系统由硬件设备和软件系统两个部分组成。
硬件设备主要包括传感器、智能设备和数据采集设备，用于采集样品数据。
软件系统则负责数据的存储、处理、分析和显示，实现对样品数据的智能化分析和判断。
二、系统功能智慧检验检测系统主要具备以下几个功能：1. 数据采集：通过传感器采集样品的各项参数数据，如温度、湿度、压力等。
2. 数据存储：将采集到的数据存储到云端或本地服务器中，确保数据的安全性和可靠性。
3. 数据处理：对存储的数据进行处理，提取关键指标，并根据设定的标准进行数据分析。
4. 数据分析：通过算法分析数据，识别异常数据和异常样品，并生成相应的报告。
5. 数据显示：将分析结果以可视化的方式展示给用户，方便用户查看和分析。
6. 决策支持：根据数据分析结果提供相应的决策支持，包括质量判定、生产调整等。
智慧检验检测系统的架构如下：1. 传感器层：将传感器与被测样品连接，采集样品的各项参数数据，如温度、湿度、压力等。
2. 数据采集层：将传感器采集到的数据传输给数据采集设备，例如物联网模块、数据采集卡等。
3. 数据传输层：将采集到的数据通过网络传输给服务器端。
4. 服务器端：负责接收并存储传输过来的数据，进行数据管理和处理，实现数据的存储、分析和决策支持功能。
5. 用户界面：为用户提供一套友好的界面，方便用户进行数据查看、报告生成和决策支持。
四、关键技术智慧检验检测系统涉及到以下关键技术：1. 传感器技术：选择合适的传感器对样品的各项参数进行采集，确保数据的准确性和可靠性。
2. 物联网技术：通过物联网技术实现传感器数据的无线传输和远程监控。
3. 数据存储与处理技术：采用云存储技术或者本地服务器存储技术，实现数据的高效存储和处理。
明渠流量监测系统方案设计一、系统概述明渠流量监测系统是一个集数据采集、传输、处理和分析于一体的综合性系统，其主要目的是实时、准确地获取明渠中的水流流量信息，并将这些数据提供给相关部门和人员，以便进行水资源管理、水利工程调度以及灾害预警等工作。
二、系统组成（一）传感器部分1、水位传感器用于测量明渠中的水位高度。
常见的水位传感器有压力式水位计、超声波水位计和雷达水位计等。
压力式水位计通过测量水对传感器的压力来计算水位，适用于较浅的渠道；超声波水位计和雷达水位计则利用声波或电磁波的反射原理来测量水位，适用于各种深度和环境的渠道。
2、流速传感器用于测量明渠中水流的速度。
常用的流速传感器有旋桨式流速仪、电磁流速仪和多普勒流速仪等。
旋桨式流速仪通过水流推动桨叶旋转来测量流速，适用于低流速的情况；电磁流速仪基于电磁感应原理测量流速，适用于较大的渠道和较高的流速；多普勒流速仪则利用多普勒效应测量水流中粒子的运动速度，从而得到流速信息，适用于含有杂质较多的水流。
（二）数据采集与传输部分1、数据采集器负责将传感器采集到的水位和流速数据进行数字化处理，并按照一定的格式进行存储。
数据采集器通常具有多个输入通道，可以同时连接多个传感器，提高系统的集成度和可靠性。
2、传输设备将采集到的数据传输到远程监控中心。
传输方式可以选择有线传输（如以太网、RS485 等）或无线传输（如GPRS、NBIoT、LoRa 等）。
有线传输具有稳定性高、传输速度快的优点，但布线成本较高；无线传输则具有安装方便、灵活性强的特点，但受信号覆盖和传输距离的限制。
（三）监控中心部分1、服务器用于接收和存储来自各个监测点的数据，并提供数据处理和分析的计算资源。
2、监控软件运行在服务器上，实现对数据的实时显示、历史查询、统计分析、报表生成等功能。
监控软件还应具备报警功能，当流量超过设定的阈值时，能够及时发出警报通知相关人员。
三、系统工作原理明渠流量的计算通常基于水位流量关系曲线或流速面积法。
渠道工程测量方案一、前言渠道工程测量是指对渠道工程的长度、宽度、高程、坡度、横断面等进行测量，以确定渠道工程的具体情况和地理位置。
渠道工程测量是渠道工程施工前的重要环节，也是质量控制的重要手段。
本方案旨在对渠道工程测量进行详细的规划和说明，确保测量工作的准确和可靠性。
二、测量范围和内容1. 渠道工程总长度的测量2. 渠道工程的横断面测量3. 渠道工程的长度的测量4. 渠道工程的宽度的测量5. 渠道工程的高程的测量6. 渠道工程的坡度的测量7. 渠道工程水平控制点的布设8. 渠道工程垂直控制点的布设三、渠道工程测量的方法和仪器1. 高程测量：采用水准测量仪进行水准测量，保证高程的准确性。
2. 长度测量：采用测距仪进行长度测量，并进行校正。
3. 宽度测量：采用测量杆进行宽度测量，分别在渠道的两侧进行测量，并取平均值。
4. 坡度测量：采用水准仪和测距仪进行坡度的测量，确保坡度的准确性。
5. 横断面测量：采用全站仪进行横断面的测量，绘制渠道工程的横断面图。
四、测量流程1. 准备工作：确定测量范围和内容，准备测量仪器和材料。
2. 布设控制点：根据测量范围和内容，合理布设水平和垂直控制点。
3. 开展测量：分别进行高程、长度、宽度、坡度、横断面的测量工作。
4. 数据处理：对测量得到的数据进行处理和校正，保证数据的准确性和可靠性。
5. 成果展示：绘制渠道工程的测量图，做好成果展示。
五、质量控制和安全保障1. 检查测量仪器的准确性，确保仪器的正常使用。
2. 加强对测量人员的技术培训，提高测量人员的技术水平。
3. 严格按照测量标准进行测量工作，确保测量数据的准确性和可靠性。
4. 加强现场安全管理，保障测量人员的安全。
六、测量成果的应用1. 测量成果将用于渠道工程的设计和施工。
2. 测量成果将作为工程验收和质量检查的重要依据。
七、总结渠道工程测量是渠道工程施工前的重要工作，对于保障渠道工程的质量和安全具有重要意义。
本方案对渠道工程测量的范围和内容、方法和仪器、流程、质量控制和安全保障、测量成果的应用等进行了详细的规划和说明，确保测量工作的准确和可靠性。
水利工程渠道测量方案模板一、测量目的本次测量任务的主要目的是对指定水利工程渠道进行精确测量，获取准确的渠道尺寸和地理位置数据，为工程设计、改建、维护等工作提供科学依据。
二、测量范围本次测量范围包括水利工程渠道的长度、宽度、深度、坡度、流速等参数的测量，以及与渠道相关的地理位置数据的采集。
三、测量内容1. 渠道长度测量：采用距离测量仪或GPS等定位装置，对渠道长度进行精确测量。
2. 渠道宽度测量：利用测距仪或者经纬仪进行水平测量，对渠道的宽度进行精确测量。
3. 渠道深度测量：采用水下测量仪或水下摄像机等装置，对渠道的深度进行准确测量。
4. 渠道坡度测量：通过水准仪对渠道的坡度进行测量，获取渠道的坡度数据。
5. 渠道流速测量：利用流速仪器或流速计等装置，对渠道流速进行实时测量。
6. 地理位置数据采集：采用GPS等定位装置，对渠道的地理位置数据进行准确采集。
四、测量方法1. 静态测量：对渠道长度、宽度、深度等静态参数的测量，采用距离测量仪、测距仪、水下测量仪等装置，进行准确测量。
2. 动态测量：对渠道流速等动态参数的测量，采用流速仪器、流速计等装置，进行实时测量。
3. 地理位置数据采集：采用GPS等定位装置，对渠道的地理位置进行准确采集。
五、测量仪器1. 距离测量仪：用于测量渠道长度和宽度。
2. 测距仪：用于水平测量渠道宽度。
3. 水下测量仪：用于测量渠道深度。
4. 水下摄像机：用于实时观察渠道的水下情况。
5. 水准仪：用于测量渠道的坡度。
6. 流速仪器：用于测量渠道的流速。
7. GPS定位装置：用于采集渠道的地理位置数据。
六、测量流程1. 准备工作：准备好所需的测量仪器和设备，对测量区域进行初步调查和布点。
2. 静态测量：对渠道长度、宽度、深度、坡度等静态参数进行测量。
3. 动态测量：对渠道流速等动态参数进行实时测量。
4. 地理位置数据采集：对渠道的地理位置数据进行准确采集。
5. 数据处理：对采集的测量数据进行整理、统计和分析。
打造渠道系统方案策划书3篇篇一《打造渠道系统方案策划书》一、策划背景随着市场竞争的日益激烈，企业需要建立高效的渠道系统来拓展市场、提高销售业绩。
本策划书旨在为打造一个完善的渠道系统提供方案，以满足企业的发展需求。
二、目标设定1. 建立覆盖广泛的渠道网络，提高产品或服务的可及性。
2. 增强渠道合作伙伴的积极性和忠诚度，共同推动业务增长。
3. 优化渠道管理流程，提高效率和效益。
4. 及时了解市场动态和客户需求，以便更好地满足市场需求。
三、渠道系统设计1. 确定渠道模式选择适合企业的渠道模式，如直接销售、分销、代理等。
2. 渠道成员选择筛选合适的渠道成员，包括经销商、代理商、零售商等。
3. 渠道布局规划根据市场需求和企业战略，规划渠道布局，合理分配资源。
四、渠道管理1. 建立渠道管理制度制定渠道成员的招募、培训、考核、激励等管理制度。
2. 加强渠道沟通与协作与渠道成员保持密切沟通，及时解决问题，促进合作。
3. 提供支持与服务为渠道成员提供培训、技术支持、营销推广等支持，帮助他们提升销售能力。
4. 监控渠道绩效定期评估渠道成员的绩效，及时调整合作策略。
五、渠道营销1. 制定营销策略根据产品特点和市场需求，制定针对性的营销策略。
2. 开展促销活动组织各类促销活动，吸引客户购买，提升销售额。
3. 加强品牌建设通过广告、宣传等方式，提升品牌知名度和美誉度。
4. 开拓新渠道关注新兴渠道的发展，及时开拓新的销售渠道。
六、数据分析与反馈1. 建立数据分析体系收集渠道销售数据、客户反馈等信息，进行分析和挖掘。
2. 及时反馈市场信息将数据分析结果及时反馈给渠道成员和企业内部相关部门，以便调整策略。
3. 持续优化渠道系统根据数据分析结果，持续优化渠道系统，提高运营效率和效果。
七、风险与应对措施1. 分析可能面临的风险如渠道成员违约、市场变化等，制定相应的应对措施。
2. 建立风险预警机制设置关键指标，及时发现风险隐患，并采取措施加以应对。
金融测试-渠道端接口自动化测试方案1、概述1.1、编写目的本文档作为银行柜面渠道至核心、柜面渠道至ESB的接口自动化测试实施方案，描述了自动化测试实施目标、实施计划、实施策略、测试工具等，便于接口自动化测试顺利进行，具有一定的指导意义。
1.2、目标读者银行柜面渠道接口自动化测试项目管理人员、接口实施人员、功能测试人员、以及后续参与接口自动化的实施等测试相关人员；公司工具开发、自动化实施团队等自动化实施技术支持人员。
1.3、自动化实施前提条件1、被测系统相对稳定，手工测试已完成主要功能测试，且系统稳定性不影响脚本编写；2、项目需求变动小；3、新需求接入不影响整体系统的稳定性，且接口变动小；4、项目周期较长，测试脚本可复用；5、设备资源、测试工具、实施方案、人员到位。
2、实施目标及范围2.1、实施目标1、覆盖柜面渠道至核心、柜面渠道至ESB的高频接口、优先级高的交易为主，其他以流程覆盖一些辅助交易；2、代替繁杂的操作流程，减少人工重复性工作；3、自动测试团队在完成自动化测试实施的同时，向功能手工人员推广自动测试，培训其自动化测试技能，自主开发脚本，以提高测试工作效率；4、新需求提测时，挑选可供自动化实施的需求，快速接入自动化测试；5、用于手工测试中对有数据依赖的自动化测试组进行造数支持；6、柜面新版本上线前，利用存量脚本，快速回归该版本所涉及或容易影响的相关功能点，以保证产品的质量；2.2、实施范围实施范围：首先，自动化测试团队和手工测试或者业务人员进行沟通，或者直接由业务组、开发组圈定“柜面至核心接口、柜面至ESB“中高频或优先级高的接口以及交易流程，然后与自动化团队共同讨论确定接口自动化实施的范围。
确定实施接口数：柜面至核心接口数XX个；柜面至ESB前置接口数XX个，其中以高频接口XX个为主开展实施，涉及到的辅助接口以流程覆盖。
3、测试工具及设备要求3.1、测试工具利用企业内部自研的自动化测试平台。
基于物联网的智能测控系统设计在当今科技飞速发展的时代，物联网技术的应用越来越广泛，为各个领域带来了前所未有的创新和变革。
智能测控系统作为物联网技术的重要应用之一，能够实现对物理世界的精确感知、实时监测和智能控制，具有极高的应用价值和发展前景。
一、物联网与智能测控系统概述物联网是指通过各种信息传感设备，实时采集任何需要监控、连接、互动的物体或过程等各种需要的信息，与互联网结合形成的一个巨大网络。
其目的是实现物与物、人与物之间的智能化识别、定位、跟踪、监控和管理。
智能测控系统则是利用传感器、控制器、通信网络和数据分析处理等技术，对被控对象进行自动监测和控制的系统。
它能够根据预设的规则和策略，对采集到的数据进行分析和处理，自动调整控制参数，实现对被控对象的优化控制。
二、基于物联网的智能测控系统的架构一个典型的基于物联网的智能测控系统通常包括感知层、网络层和应用层三个部分。
感知层是整个系统的基础，由各种传感器和执行器组成。
传感器负责采集被控对象的物理参数，如温度、湿度、压力、速度等，并将这些物理信号转换为电信号。
执行器则根据控制指令对被控对象进行操作，如控制电机的转速、阀门的开度等。
网络层负责将感知层采集到的数据传输到应用层，并将应用层的控制指令下发到感知层。
网络层可以采用多种通信技术，如WiFi、蓝牙、ZigBee、4G/5G 等，根据不同的应用场景和需求选择合适的通信方式。
应用层是智能测控系统的核心，负责对采集到的数据进行分析和处理，生成控制策略，并通过人机交互界面展示系统的运行状态和控制效果。
应用层通常包括数据服务器、应用服务器和客户端等部分。
三、传感器与执行器的选择在基于物联网的智能测控系统中，传感器和执行器的选择至关重要。
传感器的精度、稳定性和可靠性直接影响到系统的测量精度和可靠性，执行器的响应速度、控制精度和稳定性则直接影响到系统的控制效果。
对于传感器的选择，需要根据被控对象的物理参数类型、测量范围、精度要求和工作环境等因素进行综合考虑。
智能化测控系统的设计与实现在当今科技飞速发展的时代，智能化测控系统在各个领域的应用日益广泛，从工业生产到航空航天，从医疗设备到智能家居，都离不开智能化测控系统的支持。
智能化测控系统能够实现对各种物理量的精确测量、实时控制和智能化处理，大大提高了生产效率和产品质量，改善了人们的生活品质。
那么，如何设计和实现一个高效、稳定、智能化的测控系统呢？一、智能化测控系统的概述智能化测控系统是一种集测量、控制、数据处理和通信等功能于一体的综合性系统。
它通过传感器获取被测量对象的相关信息，经过信号调理和转换后，将其传输给控制器进行处理和分析。
控制器根据预设的算法和控制策略，生成控制指令，驱动执行机构对被测量对象进行调节和控制，从而实现对系统的精确测控。
同时，智能化测控系统还具备数据存储、显示、通信等功能，能够将测量数据和控制结果及时反馈给用户，并与其他系统进行交互和协同工作。
二、智能化测控系统的设计要求1、高精度和高可靠性智能化测控系统需要对被测量对象进行精确测量和控制，因此必须具备高精度和高可靠性。
这就要求在系统设计中，选择高精度的传感器、合理的信号调理电路和先进的控制算法，同时要考虑系统的抗干扰能力和容错能力，确保系统在恶劣环境下能够稳定可靠地工作。
2、实时性和快速响应在许多应用场景中，智能化测控系统需要对被测量对象的变化做出实时响应，以保证系统的性能和安全。
因此，系统的采样频率、数据处理速度和控制指令输出速度都要满足实时性要求，能够在短时间内完成测量、计算和控制操作。
3、智能化和自适应性随着科技的不断进步，智能化和自适应性成为了智能化测控系统的重要发展方向。
系统应具备自动检测、诊断和修复故障的能力，能够根据环境变化和工作条件的不同，自动调整控制参数和策略，以达到最佳的测控效果。
4、开放性和可扩展性为了适应不同的应用需求和技术发展，智能化测控系统应具备良好的开放性和可扩展性。
系统应支持多种通信协议和接口标准，便于与其他设备和系统进行集成和互联；同时，系统的硬件和软件应采用模块化设计，便于功能的扩展和升级。
汾河灌区二坝东干渠全渠道控制方案简述郭涛;刘春艳【摘要】简述了山西省汾河灌区二坝汾东灌区东干渠节水改造设计方案，该方案采用先进的节水技术和设备开展节水改造，实现供水的按需分配、准确计量和动态控制，为保证灌区水资源的高效利用和持续发展创造条件。
【期刊名称】《山西水利》【年(卷),期】2012(000)011【总页数】2页(P40-41)【关键词】节水改造;全渠道控制;汾河灌区【作者】郭涛;刘春艳【作者单位】太原市水利勘测设计院,山西太原030002;太原市水利勘测设计院,山西太原030002【正文语种】中文【中图分类】TU991.641 概况汾河灌区是山西最大的自流灌区，位于山西省中部太原盆地，南北长140 km，东西宽约20 km。
灌区跨3市、11个县（区），控制面积13.7万hm2。
其中耕地约10.46万hm2，设计灌溉面积9.97万hm2。
汾河灌区由一坝灌区、二坝灌区、三坝灌区3个灌区组成，其中二坝灌区渠首座落在汾河清徐长头村西约1 km，灌区南至平遥县南良庄，南北长约50 km。
灌溉面积5.538万hm2，汾东灌区2.103万hm2，汾西灌区3.48万hm2。
汾河灌区二坝汾东灌区东干渠开展节水改造引入全渠道控制系统，采用先进的节水技术和设备（测控一体闸）在灌区开展节水改造。
下面结合工作实践，对东干渠全渠道控制方案作一介绍。

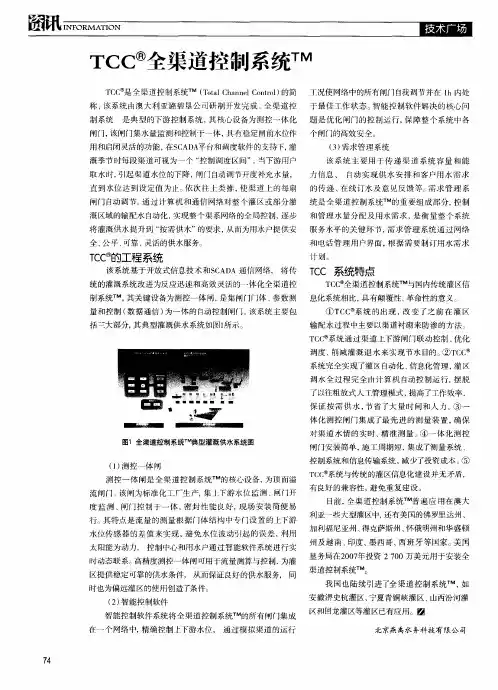

2 全渠道控制系统简介全渠道控制系统能够使灌溉渠系实现“按需供水”，是最先进的灌溉控制技术之一。
由澳大利亚Rubicon公司研制开发，广泛应用于澳大利亚、美国等国。
全渠道控制系统能够帮助灌区管理机构实现精确的灌溉系统自动化管理和控制，是根据用水户需求进行供水的下游控制系统。
在灌溉季节，可将闸与闸之间的每段渠道视为一个“蓄水池”。
当下游用户取水时引起渠道水位的下降，闸门会自动调节开度补充水量，直到水位达到设定值为止。
依次往上类推，使渠道上的每扇闸门自动调节。
通过计算机和通信网络系统，实行整个灌区或部分灌溉渠系输配水的自动化，实现整个渠系网络的智能化调配水量和全局控制。
智慧检验系统设计方案智慧检验系统是一种基于人工智能和大数据技术的检验系统，可以自动化地对产品进行检验和测试，并提供高效准确的检验结果。
该系统可以应用于各种行业和领域，如制造业、医疗设备、电子产品等。
一、系统架构设计智慧检验系统的架构应包括前端、后端和数据库三个核心组成部分。
1. 前端：用户可以通过前端界面进行系统登录、操作和查看检验结果。
前端界面可以是一个网页或移动应用，用户可以通过输入相关信息来触发检验过程，并实时查看检验结果和统计数据。
2. 后端：后端主要负责处理用户请求、调用相关算法和模型进行检验和分析，生成检验结果和统计报告，并将结果返回给前端。
后端可以由一台或多台服务器组成，采用分布式计算和负载均衡的方案来提高系统的性能和稳定性。
3. 数据库：系统需要一个数据库来存储用户信息、产品信息、检验数据、模型和算法等。
数据库可以选择关系型数据库或非关系型数据库，以满足系统的数据存储和管理需求。
二、系统功能设计智慧检验系统应具备以下功能：1. 用户管理：系统应提供用户登录和注册功能，用户可以根据自己的权限和角色进行操作。
2. 产品管理：系统应允许用户添加、编辑和删除产品信息，并可以根据产品类型和规格进行分类和查询。
3. 检验任务管理：用户可以添加、编辑和删除检验任务，设置检验的时间、频率和条件等信息。
4. 检验过程控制：系统可以通过与设备或仪器的接口进行通讯，控制设备按照设定的参数和规则进行自动化的检验和测试。
5. 检验结果分析：系统应根据检验数据和模型进行数据分析和处理，生成详细的检验结果和评估报告。
系统可以采用机器学习和深度学习算法，通过对历史数据的学习和分析，提高检验结果的准确性和稳定性。
6. 数据统计和报表：系统应具备数据统计和报表功能，可以生成各种统计图表和报告，帮助用户了解产品质量状况和趋势。
三、系统实施和运维设计智慧检验系统的实施和运维需要考虑以下几个方面：1. 硬件设备：系统需要一定的硬件设备来支持检验和数据处理，包括服务器、网络设备和检测设备等。
渠道智能测控系统方案典型设计西安沃泰科技有限公司2016年1月目录1.概述 (4)2.总体设计 (4)3.技术实现方式 (5)3.1.系统结构 (5)3.2.典型结构图 (6)3.3.一体化闸门控制柜 (6)3.3.1.功能设计 (7)3.3.2.通讯机制 (8)3.3.3.工作原理图 (8)3.3.4.供电要求 (9)3.3.5.计量方式 (9)3.4.IC卡智能灌溉控制终端 (9)3.4.1.安装方式 (10)3.4.2.功能设计 (10)3.4.3.产品原理 (11)3.5.闸前水位测量 (11)3.5.1.功能设计 (11)3.5.2.通讯设计 (12)3.5.3.供电设计 (12)3.5.4.安装调试方案 (12)3.5.5.技术要求 (13)4.应用软件系统 (14)4.1.系统介绍 (14)4.2.系统功能 (14)4.2.1.软件界面显示 (14)4.2.2.软件控制功能 (14)4.3.信息采集软件 (15)4.3.1.管理软件 (15)4.3.2.采集软件 (15)4.4.闸门控制软件 (17)4.4.1.设定网控状态 (17)4.4.2.设定闸门上、下限参数 (17)4.4.3.定闸位 (17)4.4.4.开、关、停闸 (18)4.4.5.系统登陆、注销及退出 (18)4.5.IC卡计收费软件 (18)5.系统配置清单 (19)6.技术培训与服务 (20)6.1.系统培训 (20)6.1.1.培训人员配备 (20)6.2.培训内容 (21)6.2.1.培训效果 (21)6.2.2.培训安排 (21)6.3.售后服务 (22)6.3.1.公司承诺 (22)6.3.2.售后服务标准 (23)1.概述一体化闸门是将闸门门体，闸门启闭机，启闭电机，过闸流量测量，闸门控制器和数据通讯融为一体。
结构紧凑，操作简单，可利用太阳能或其他能源作为动力，尤其适合水闸和灌区较为偏远地区使用。
其显著特点可直接通过过闸流量计算的方式计算流量，测量精度大大提高。
2.总体设计图1整体结构图采集控制层：主要负责对渠道过闸流量的量测，闸门启闭的控制，闸门电机的电压，电流的采集。
数据传输层：数据传输可采用有线传输或无线传输的方式，有线方式分为光纤传输方式和租用运营商公网，无线传输方式主要为GPRS公网。
管理应用层：管理应用层主要负责数据的存储，可对实现渠系管理、收费管理、调度管理、通信管理、功臣管理等功能。
3.技术实现方式3.1.系统结构系统主要由一体化闸门控制柜、IC卡只能控制终端、磁致伸缩水位计、启闭机电机、闸门启闭机、闸门组成。
当用户刷卡时，一体化闸门控制柜发出开启闸门的命令，启闭机电机控制闸门的开启；同时，一体化闸门控制柜将信息发送至上级管理站。
当用户再次刷卡或卡内水的余额为零时，一体化闸门控制柜向启闭机电机发出关闭闸门的命令，启闭机电机关闭闸门；同时，一体化闸门控制柜将信息发送至上级管理站。
3.2.典型结构图图2典型结构图3.3.一体化闸门控制柜国内现状国内电动闸门及其控制柜多以采用钢制材料，电动部分主要由电动机直接驱动完成，控制柜为独立柜体，与闸门分开。
闸门做工比较粗糙，精度低，无法满足明渠流量精确计量和调度功能。
基于以上原因，国内市场急需一种在硬件和软件上吸取了国外先进技术的，具备明渠流量计量，水量调度，远程控制，数据实时传输的国产智能测控一体化闸门系统。
根据以上现状，我公司研制生产了智能测控一体化闸门，根据水资源管理及闸门技术要求，借鉴处于国际领先水平的智能测控一体化闸门相关技术，开发的这款设备主要由几个组成部分构成：（1）闸门门框：为预制钢制结构，安装固定在预制闸室上，为其它各部分的安装提供基础；（2）一体化磁致伸缩水位流量监测终端：采用超声波原理监测水面高度，流量、流速等。
（3）开度传感器：依靠数字式编码器监测计算闸门开启状况；（4）闸门：预制的轻型坚固钢制结构；（5）驱动装置：直流减速一体电机并加装数字编码器，控制闸门开度与速度。
（6）控制器：功能强大的RTU计算机控制单元监测信息、上传下达控制调度指令、并可智能化处理有关数据；（7）通讯系统：支持有线网络以太网TCP/IP通讯和无线GPRS通讯。
3.3.1.功能设计⏹识别非接触IC卡，用户通过刷卡才能水，在监控终端对用户卡通过密码进行安全认证后，方能开闸取水。
⏹支持本地IC卡控制闸门开关。
⏹支持根据闸前闸后水位及闸门开度实时积算过闸流量和累计流量。
⏹支持IC卡欠费自动关闭闸门。
⏹内存数据能保存10年以上，不因断电而丢失，内存数据能保存10年以上，不因断电而丢失。
⏹具有保护电机的功能，当线路缺相、电机过载时，IC卡智能控制器自动跳闸断电，停止向负载供电。
⏹具有无线通信功能，能将用户用水记录数据直接上传至县级管理站，支持自动定时上报和随机召测功能，并支持远程直接遥控，实现禁止超采机井取水的管理功能。
⏹支持远程控制及本地手摇机械开闭闸门。
⏹支持远程设置水位上下限、闸门开度自动化控制参数，可实现闸前、闸后水位及闸门开度的自适应控制。
支持移动互联终端设备远程控制，支持供电故障、闸门故障、水位越线等短信报警、网页报警。
3.3.2.通讯机制一体化闸门控制柜可通过光纤有线网络直接与上级水管理平台进行通讯。
一体化闸门控制柜计量设备采用即时上报模式，正常情况下闸门每启停一次数据上报一次；并默认一天一次平安报（可设置），出现异常情况时会即时上报故障信息。
3.3.3.工作原理图图3工作原理图闸门结构机械部分包括闸门结构及其启闭传动部分。
闸门为工作部分，启闭机为闸门开启与关闭的执行部分。
目前国内使用较多的是平板铸铁闸门，它由门框、闸板、导轨、密封条、传动部件、吊耳和可调整密封机构等部件组成。
但是铸铁闸门重量较大。
启闭机由人力、电机或气动、液压机构带动传动装置的齿轮、蜗轮蜗杆等运转，驱动传动螺杆或缆索使闸轴作垂直升降运动，从而开启或关闭闸门，达到开水、关水或调节水位的目的。
智能测控一体化闸门主要用于沟渠、水坝的水资源管理和调度，闸门结构及其启闭方式简单、易于操控。
闸门结构选用平面闸门，与铸铁闸门结构类似，采用钢制型铆接接式结构，各种钢制材料根据明渠尺寸进行定制化插接，尺寸大小可自由定制，由于结构牢固，便于电机进行精确控制。
闸门框架采用高强度钢制模具生产，测量精准。
3.3.4.供电要求系统采用380V交流供电，电源电压波动范围应在380V±15%之内。
3.3.5.计量方式一体化闸门采用过闸流量的计量方式，根据闸前闸后水位及闸门开度，可通过水力学公式进行过闸流量计算。
3.4.IC卡智能灌溉控制终端IC卡智能灌溉控制终端是专门为农业灌溉管理而设计，产品集用户管理、用水管理、用电管理、机井管理、无线数据传输于一体，能够做到灌溉取水智能控制，人工预付费管理和实时精确计量，能够无线传输灌溉用水信息至网络服务端。
水资源的数据统计与分析，成功解决了农业灌溉管理中长期存在的电费、水费计量难、灌溉收费难和浪费水资源的难题，使农业灌溉用水方式更加简单可靠，做到了灌溉管理的精细化，极大的节约了人力物力。
图4产品外观图3.4.1.安装方式本产品安装方式多样化，视根据现场情况而定。
为了便于设备的操作、维护，一般采用将IC卡智能灌溉控制终端嵌入PLC自动控制柜里面，留出用户刷卡窗口；也有将本品独立安装在管理房或者用户易操作的地方。
3.4.2.功能设计◆界面右上角显示设备时间；◆当前用户：显示当前用户姓名；◆用户卡号：显示当前用户IC卡编号；◆已用水方：显示本次刷卡开泵、闸的已用水量；◆剩余水方：显示当前用户的剩余水量；◆开泵时间：显示当前用户的刷卡开泵、闸时间；◆泵站名称：显示泵、闸站名称；◆泵站编号：显示泵站编号（命名规则当地行政区编码+泵站号）；◆网络状态：显示三种网络状态分别为优、发送中和DTU启动；◆设备状态：显示设备当前基本参数分别为设备是否开启、设备是否正常、柜门是否关闭、供电方式、水量是否充足、电压是否超限、电流是否超限、电量采集是否正常、水量采集是否正常；◆累积用水方：显示该终端设备年度累积用水量；◆智能提示：及时反馈给用户设备信息参数与人性化提示用户3.4.3.产品原理IC卡智能灌溉控制终端由控制模块、射频模块、电量采集模块、显示模块和传输模块五个主要部分组成，配合自动控制柜，控制闸门的启停。
设备工作时，核心控制模块通过判断IC卡金额值，控制接触器继电器输出信号给自动控制柜，启动闸门。
充值卡充值，刷卡开启，设备会自动采集流量计数据，根据用水量扣除余额，直到扣到金额为零或者用户刷卡发出落闸命令后，设备会自动信号传给自控柜，自控柜执行落闸命令。
3.5.闸前水位测量3.5.1.功能设计●实时数据上报功能：该项可用于向一体化闸门控制柜上报闸前水位的数据。
●历史数据查询功能：历史数据查询主要用于查询从本机向中心上报的数据，首先必须设置查询的开始日期，然后设置查询的结束日期，所得的结果为在本段时间内上报的所有信息。
●渠道管理设置功能：本功能主要用户管理配置渠道，可以设置渠道编码、渠道名称、渠道参数，为了安全起见，配置、修改、新增渠道前必须输入用户密码。
●系统参数设置功能：本功能能可用于设置通讯参数、用户密码。
●数据采集：数据采集单元完成水位、流量数据的收集任务。
水位和流量信息经过数字化后直接进入数据存储设备；水位信息根据需要，可转换为流量信息，由实测水位～流量关系获得。
通过遥测模块和仪器将测站的水位、流量等信息采集并使其转换成数字信号后存储、发送。
●数据存储：数据存储单元把观测的水位、流量信息经过数字化处理后暂时存储起来，根据系统运行要求适时传送到一体化闸门控制柜。
●数据传输：数据传输工作由通信系统承担，负责将遥测水位、流量信息传输到中心站。
3.5.2.通讯设计磁致伸缩水位计与一体化闸门控制柜采用485有线的传输方式，将磁致伸缩水位计实时测量的水位数据上传至一体化闸门控制柜。
3.5.3.供电设计磁致伸缩水位计采用DC12V供电，用电由一体化闸门控制柜提供。
3.5.4.安装调试方案3.5.4.1.安装位置磁致伸缩式水位计一般安装在水位测井内或相应的测量管道内。
由于磁致伸缩式水位计的量程不大，一般在5米以内，可以按照水尺安装的要求，分段梯阶安装。
3.5.4.2.安装内容及步骤磁致伸缩式水位计是一个整体，由电子仓、测杆和套在测杆上非接触的磁性浮球组成。
安装时要固定测杆，保证浮球在测杆上下滑动自如。
3.5.4.3.调试步骤及要求磁致伸缩式水位计输出有4mA～20mA电流模拟输出，串行数字信号输出。
将这些输出信号线按照使用说明书要求接线即可工作。
设置基础水位高程，使采集的数据与实际水位值相同。
3.5.5.技术要求3.5.5.1.一体化磁致伸缩水位计WT.WFZ-1型一体化智能磁致伸缩水位流量计（遥测水位计）是一种用于明渠水位测量，并能进行流量统计的仪器。
