GSM网络面临的挑战与压力分布式基站 DBS3036 微基站结构，宏基站容量 RRU 扩容配置方式一体化配套解决方案：APM200 APM30 分体式配套解决方案备电设备安装应用案例节省60％的场地租赁成本节省40％的安装调试成本城区街道站应用场景先进的数字化室内分布系统室内外联合立体覆盖场景热点场馆覆盖场景高速铁路公路带状覆盖场景通过严格的可靠性测试，eMobile选择华为西班牙Vodafone 大规模采用华为分布式基站快速部署新加坡StartHub HSPA网络 BBU体积：442*310*86 mm BBU高度2U RRU 体积： 480*356*100mm，17L（单RRU，不含遮阳罩） 545*376*135mm，27.7L（单RRU，含遮阳罩） 545*376*240mm,49L（双RRU，含遮阳罩）RRU重量 15kg （单RRU，不含遮阳罩） 21kg （单RRU，含遮阳罩）34kg （双RRU，含遮阳罩） EPC4890/4875。
90A的，48V的，分体式的。
但空开不知道是否可以。
电源柜 -48V供电距离最大100米APM200民房楼顶直接落地安装 APM200低层金属平台安装 APM30分体式电池柜落地平台安装 RRU上塔，直流远供场景 RRU 直接上塔GSM建网面临问题及需求华为分布式基站解决方案－产品特性－备电方案－建网经济性分析－多场景应用方案华为分布式基站全球应用无馈线损耗，覆盖效果优于相同配置的宏基站 BBU 通过光纤连接，RRU靠天线安装，消除传统基站3dB馈线损耗 15W 8W 天线口功率 0dB 3dB 馈缆损耗 4dB 4dB 合路损耗 37W 40W 载频功率分布式基站S444 传统宏基站S444 馈线类型 RRU 寻址和建设周期：传统宏基站约30～60天，分布式基站约15天，提前约70% RRU抱杆安装 BBU装于配电柜站址获取容易，安装更加方便搬运方便，手提即可结构先进，快速建网，提前回报 9万～ 12万元 3000 ～ 4000元 10元/Erl 300~400Erl S444 提前30天总收益资费每天收益（元）每天话务量站型收益分析：在机房选址困难区域，单站提前回报约9万～12万元分布式基站寻址困难区域建站的收益分析宏基站机房租金 12000元/年总费用 20000元/年分布式基站机房租金 0 元/年总费用 8000元/年分布式基站传统宏基站节省60% 天面租金 8000元/年天面租金 8000元/年节省40%的配套成本合计防雷接地电源/备电市电引入传输设备空调抱杆及馈缆设施配套项目 1.5 3 室外备电系统约3万元 4.5 含开关电源、配电箱、备电系统，共计4.5万元 0 2 2万元 2 2万元 0 1.5 外置传输设备1.5万元 1.5 外置传输设备1.5万元 0 1 1万元 1 1万元5.5 8.2 － 13.7 － 1 0 无需空调 1 两台2匹空调，0.5万/台 3 0.7 1）天线抱杆0.6万元 2）光纤连接，无馈缆设施，约0.1万元 3.7 1）天线抱杆0.6万元 2）馈缆设施1.4万元 3）机房装修1.5万元 4）机房消防0.2万元节省（万）小计（万）分布式基站小计（万）传统宏基站节省40% 配套件少，容易安装和调试安装调试费用3000元/站工期：3人天具有较多组件，安装调试相对麻烦安装调试费用5000元/站工期：9人天节省40% 分布式基站传统宏基站绿色环保，节省45%设备电力运行成本 S222典型功耗550W 自然散热，无噪音风扇散热，噪音大空调耗能，增成本 S222典型功耗1000W 节省45% 分布式基站 TOC30W 传统宏基站GSM建网面临问题及需求华为分布式基站解决方案－产品特性－备电方案－建网经济性分析－多场景应用方案华为分布式基站全球应用覆盖需求城区环境郊区环境室内环境分布式基站适应多种场景覆盖需求农村环境容量需求铁路干线室内宏基站小基站微微基站室外紧凑性基站小基站分布式基站城区站址困难区域应用场景 BBU驻留室外机柜，共享传输和电源不增加机房租赁成本。
场景1.1：室内覆盖，-48V，O1,多模组网
华为提供
联通提供
Ø安装：若客户提供BBU安装空间，需要3U空间(BBU：2U，DCDU：1U)；
否则挂墙配置3900D插框，落地配置3900D插框＋H支架
Ø电源：DCDU提供7路空开，RRU与DCDU之间拉远不超过100m，从DCDU上取电，配置直流RRU；
拉远超过100m，需要客户提供交流供电，配置交流RRU
Ø机顶：机顶1/2跳线长度不超过4m
场景1.2：室内覆盖，-48V，O1,单模拉远组网
Ø超过100m拉远，采用单模组网
Ø配置
RRU侧单模光模块和单模尾纤
BBU侧单模光模块和单模尾纤
场景1：DBS3900室内覆盖，-48V
场景2.1：室内覆盖，220V，O1
华为提供
联通提供
Ø安装：若客户提供BBU安装空间，需要3U空间(BBU：2U，4815：1U)；
否则挂墙配置3900D插框，落地配置3900D插框＋H支架
Ø电源：需配置4815电源转换系统，4815仅能给1个RRU供电，若有多RRU，建议配置交流RRU Ø机顶：机顶1/2跳线不超过4m
场景2：DBS3900室内覆盖，220V。

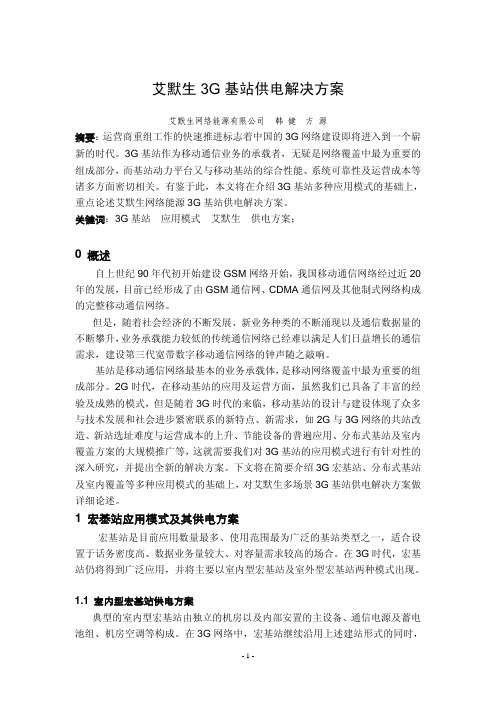

艾默生3G基站供电解决方案艾默生网络能源有限公司韩健方源摘要：运营商重组工作的快速推进标志着中国的3G网络建设即将进入到一个崭新的时代。
3G基站作为移动通信业务的承载者，无疑是网络覆盖中最为重要的组成部分，而基站动力平台又与移动基站的综合性能、系统可靠性及运营成本等诸多方面密切相关。
有鉴于此，本文将在介绍3G基站多种应用模式的基础上，重点论述艾默生网络能源3G基站供电解决方案。
关键词：3G基站应用模式艾默生供电方案；0 概述自上世纪90年代初开始建设GSM网络开始，我国移动通信网络经过近20年的发展，目前已经形成了由GSM通信网、CDMA通信网及其他制式网络构成的完整移动通信网络。
但是，随着社会经济的不断发展、新业务种类的不断涌现以及通信数据量的不断攀升，业务承载能力较低的传统通信网络已经难以满足人们日益增长的通信需求，建设第三代宽带数字移动通信网络的钟声随之敲响。
基站是移动通信网络最基本的业务承载体，是移动网络覆盖中最为重要的组成部分。
2G时代，在移动基站的应用及运营方面，虽然我们已具备了丰富的经验及成熟的模式，但是随着3G时代的来临，移动基站的设计与建设体现了众多与技术发展和社会进步紧密联系的新特点、新需求，如2G与3G网络的共站改造、新站选址难度与运营成本的上升、节能设备的普遍应用、分布式基站及室内覆盖方案的大规模推广等，这就需要我们对3G基站的应用模式进行有针对性的深入研究，并提出全新的解决方案。
下文将在简要介绍3G宏基站、分布式基站及室内覆盖等多种应用模式的基础上，对艾默生多场景3G基站供电解决方案做详细论述。
1 宏基站应用模式及其供电方案宏基站是目前应用数量最多、使用范围最为广泛的基站类型之一，适合设置于话务密度高、数据业务量较大、对容量需求较高的场合。
在3G时代，宏基站仍将得到广泛应用，并将主要以室内型宏基站及室外型宏基站两种模式出现。
1.1 室内型宏基站供电方案典型的室内型宏基站由独立的机房以及内部安置的主设备、通信电源及蓄电池组、机房空调等构成。
